2022届北京市高考物理一轮实验专题复习练习：力学实验

名师预测1．关于游标卡尺，下列说法正确的是()A．利用一对外测量爪可测量圆筒的内径B．利用一对内测量爪可测量圆筒的外径C．利用一对外测量爪可测量乒乓球的直径D．利用深度尺可测量槽或孔的深度2．某人用刻度尺去测量一个物体的长度，共测量4次，测得数据分别为1.42cm、1 43cm、1.42cm、1.44cm，物体长度的测量结果应为()A．1.427 5cm B．1.427cmC．1.43cm D．1.4cm3．在使用打点计时器时，发现打点计时器打点周期不稳定，其原因可能是() A．交流电压不稳定B．永久磁铁磁性太弱C．电源的频率不稳定D．振动片的固有频率与交流电源的频率有偏差【答案】CD【解析】打点计时器的打点周期跟电源频率和振动片的固有频率有关。

一个性能良好的打点计时器振动片的固有频率和使用的交流电频率相等。

这样振动片发生共振，振幅较大，打点清晰，等时性好，而电压的高低直接影响振动片的振动强弱，即振幅的大小，而不影响振动片的振动周期，故也不影响打点计时器的打点周期。

永久磁铁的磁性能影响打点痕迹的轻重，即点迹的清晰度，并不影响打点的周期，综上所述，引起打点周期不稳定的原因是C、D两选项所述，故答案应为C、D两选项。

4．在研究匀变速直线运动的实验中，算出小车经过各计数点的瞬时速度如下为了算出加速度，最合理的方法是()A．根据任意两个计数点的速度，用公式a＝Δv/Δt算出加速度B．根据实验数据画出v－t图象，量出其倾角，用公式a＝tanα算出加速度C．根据实验数据画出v－t图象，由图象上任意两点所对应的速度及时间，用公式a＝Δv/Δt 算出加速度D．依次算出通过连续两个计数点间的加速度，算出平均值作为小车的加速度5．在“探究弹力和弹簧伸长的关系”的实验中，如何保证刻度尺竖直()A．使用三角板B．使用重垂线C．目测D．不用检查6．在“验证力的平行四边形定则”的实验中，合力与分力的作用效果相同，这里作用效果是指()A．弹簧测力计的弹簧被拉长B．固定橡皮条的图钉受拉力产生形变C．细绳套受拉力产生形变D．使橡皮条在同一方向上伸长到同一长度7．某同学做“探究弹力与弹簧伸长的关系”实验。

2022届高考（一轮）物理：力学实验习题附参考答案高考；力学实验1、某同学使用有透光狭缝的钢条和光电计时器的装置测量重力加速度（图甲）。

在钢条下落过程中，钢条挡住光源发出的光时，计时器开始计时，透光时停止计时，若再次挡光，计时器将重新开始计时。

实验中该同学将钢条竖直置于一定高度（下端A高于光控开关），由静止释放，测得先后两段挡光时间ti和桓。

（1）用游标卡尺测量AB、AC的长度，其中AB的长度如图乙所示，其值为______ mm。

A~c主尺光源Iji r岬仰游席甲乙AB AC⑵该同学利用VaB= 及刃lC*l + *2,求出刃IB、^AC,再利用测量的时间们和t2,可得到重力加速度g的表达式为（用％B、及给出的时间表示）。

2、某实验小组利用图【1】所示的装置探究加速度与力、质量的关系.图【1】（1）下列做法正确的是（填字母代号）.A.调节滑轮的高度，使牵引木块的细绳与长木板保持平行B.在调节木板倾斜度平衡木块受到的滑动摩擦力时，将装有底码的底码桶通过定滑轮拴在木块上C.实验时，先放开木块再接通打点计时器的电源D.通过增减木块上的底码改变质量时，不需要重新调节木板倾斜度（2）为使底码桶及桶内底码的总重力在数值上近似等于木块运动时受到的拉力，应满足的条件是底码桶及桶内底码的总质量_______ 木块和木块上底码的总质量.（填“远大于”“远小于”或“近似等于”）(3)甲、乙两同学在同一实验室，各取一套图示的装置放在水平桌面上，木块上均不放祛码，在没有平衡摩擦力的情况下，研究加速度a与拉力F的关系，分别得到图【2】中甲、乙两条直线.设甲、乙用的木块质量分别为me、m乙，甲、乙用的木块与木板间的动摩擦因数分别为W■平、p■,，由图可知，m甲m乙，u甲 _____ 口乙.(填“大于"“小于”或“等于")图[2]3、在“探究求合力的方法”的实验中(1)本实验采用的科学方法是()A.理想实验法B.等效替代法C.控制变量法D.建立物理模型法(2)其中的两个步骤是：(i)在水平放置的木板上垫一张白纸并固定好，把橡皮条的一端固定在木板上，另一端拴两根细线，通过细线同时用两个弹簧测力计互成角度地拉橡皮条，使它与细线的结点到达某一位置。

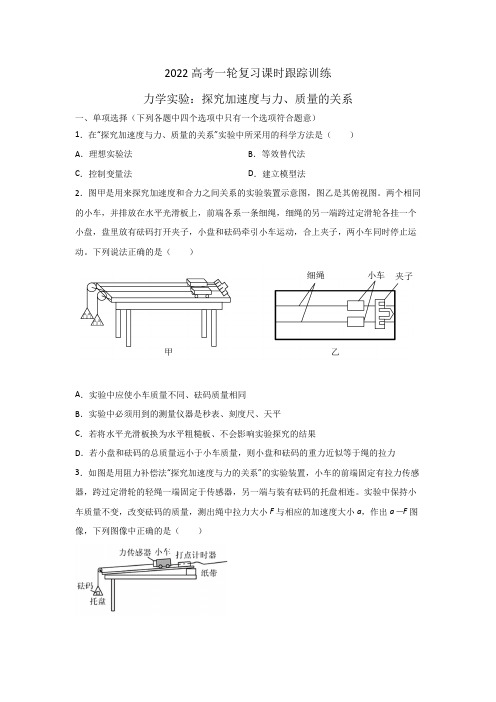

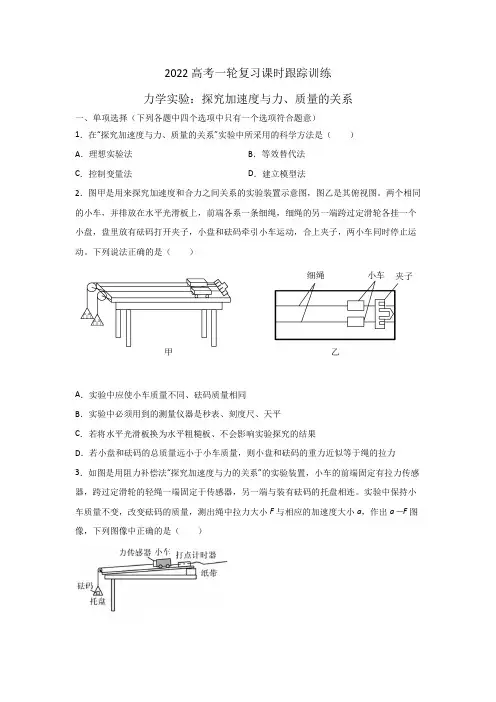

2022高考一轮复习课时跟踪训练力学实验：探究加速度与力、质量的关系一、单项选择（下列各题中四个选项中只有一个选项符合题意）1．在“探究加速度与力、质量的关系”实验中所采用的科学方法是（）A．理想实验法B．等效替代法C．控制变量法D．建立模型法2．图甲是用来探究加速度和合力之间关系的实验装置示意图，图乙是其俯视图。

两个相同的小车，并排放在水平光滑板上，前端各系一条细绳，细绳的另一端跨过定滑轮各挂一个小盘，盘里放有砝码打开夹子，小盘和砝码牵引小车运动，合上夹子，两小车同时停止运动。

下列说法正确的是（）A．实验中应使小车质量不同、砝码质量相同B．实验中必须用到的测量仪器是秒表、刻度尺、天平C．若将水平光滑板换为水平粗糙板、不会影响实验探究的结果D．若小盘和砝码的总质量远小于小车质量，则小盘和砝码的重力近似等于绳的拉力3．如图是用阻力补偿法“探究加速度与力的关系”的实验装置，小车的前端固定有拉力传感器，跨过定滑轮的轻绳一端固定于传感器，另一端与装有砝码的托盘相连。

实验中保持小车质量不变，改变砝码的质量，测出绳中拉力大小F与相应的加速度大小a，作出a－F图像，下列图像中正确的是（）A．B．C．D．4．实验室用滑轮、小车、打点计时器、砂桶、细线、纸带等实验器材组成右图所示实验装置可以完成多个力学实验，利用该装置进行如下实验时，以下说法正确的是（）A．在“研究匀变速直线运动”时必须设法消除小车和木板间的摩擦阻力影响B．在“研究匀变速直线运动”时必须使砂和砂桶总质量远小于小车的质量C．在“探究加速度a与小车质量M关系”时每次改变小车质量之后不需要要重新平衡摩擦力D．在“探究加速度a与力F关系”时要调整滑轮高度使连接小车的细线水平5．用如图所示的装置探究加速度与力的关系时，补偿阻力后，用槽码的重力代替细线的拉力，通过分析可知，这种代替是有误差的。

若槽码的质量m与小车质量M满足M=10m，槽码牵引小车加速运动时，细线的拉力大小与槽码重力差值的绝对值为（重力加速度为g）（）A．110mg B．111mg C．110Mg D．111Mg二、多项选择（下列各题中四个选项中有多个选项符合题意）6．在“验证牛顿运动定律”的实验中，保持小车的质量不变，改变所挂钩码的数量，多次重复测量。

探究弹力和弹簧伸长的关系一、实验数据的处理：几种常见情形下的数据处理方法常见情形 处理方法根据)(l x F -图像的斜率求出弹簧的劲度系数k 值；若图像不过原点，根据l F -图像的横截距求出弹簧的原长.根据表中的数据,在x F -(或l F -)坐标系中描点连线,结合图像的斜率求出弹簧的劲度系数k 值；在l F -坐标系中,由图像的横截距求出弹簣的原长题中直接给出弹簧弹力F ,以及对应的弹簧伸长量x ∆或题中直接给出所吊钩码质量m ,以及对应的弹簧伸长量x ∆ 利用x k F ∆=或x k mg ∆=求解二、原理迁移的处理方法1.利用等效法来处理数据原始变量等效变量弹簧弹力变化量 弹簧圈数弹簧弹力变化量 质量变化量或钩码个数变化量弹簧伸长量 弹簧长度图像表达式 kx F =)(0l l k F -=（0l 为弹簧原长）相同点 弹簧的劲度系数就是图像的斜率不同点图像过原点,横坐标表示形变量,纵坐标表示弹力,图像与横轴所围面积表示该状态下弹簧的弹性势能横坐标表示弹簧长度，纵坐标表示弹力，图像不过原点，且横截距表示弹簧原长2.弹簧串、并联时劲度系数的处理方法实验装置 实验参量实验结论两个弹簧的劲度系数分别为1k 、2k ，两个弹簧的伸长量分别为1x 、2x ，总伸长量为x ，重物的重力为mg对于1k ，有mg x k =11，得到11k mgx =。

对于2k ，有mg x k =22，得到22k mgx =。

对于整体，mg kx =，21x x x +=，得2121k k k k k +=两个弹簧的劲度系数均为1k 两个弹簧的伸长量均为x重物的重力为mg对于一根弹簧，有mg x k 211=，得到12k mg x =。

对于整体，有mg kx =，可得12k k =三、针对练习1、小张同学做“探究弹簧弹力与形变量的关系”的实验。

他先把弹簧放在水平桌面上，量出弹簧原长为0 4.20m L =，再将弹簧按图甲的装置将弹簧竖直悬挂。

高考物理实验专题复习：力学实验—、基本仪器1、请认真观察本题图示并读出螺旋测微器的测量结果为mm,游标卡尺的测量结果为mm。

二、纸带（一）匀加速直线运动（用纸带计算瞬时速度和加速度）1.（9分）某学生用打点计时器研究小车的匀变速直线运动。

他将打点计时器接到频率为50Hz 的交流电源上，实验时得到一条纸带。

他在纸带上便于测量的地方选取第一个计时点，在这个点下标明A,第六个点下标明B,第十一个点下标明C,第十六个点下标明£>, 第二十一个点下标明E。

测量时发现B点已模糊不清，于是他测得AC长为14.56cm、CD长为11.15cm,OE长为13.73cm,财丁C点时小车的瞬时速度大小为m/s,小车运动的加速度大小为m/s2, AB的距离应为cm。

（保留三位有效数字）参考答案1.（每）；旨 & B /1—14. 56cm —13. 73cm（用纸带计算瞬时速度和加速度，分析由于电源频率引起的误差）2、在做“研究匀变速直线运动”的实验时，某同学得到一条用打点计时器打下的纸带如图所示，并在其上取了A、B、C、D、E、F、G等7个计数点，每相邻两个计数点之间还有4个点，图中没有画出，打点计时器接周期为T=0.02S的交流电源.他经过测量并计算得到打点计时器在打3、C、。

、E、F各点时物体的瞬时速度如下表：（1） __________________________________计算VF的公式V F = ;（2）以A点对应的时刻为t=0,根据表格中数据做出物体的v-t图象，利用图象求得其加速度a =m/s2；（3）如果当时电网中交变电流的频率是上51Hz,而做实验的同学并不知道，那么加速度的测量值与实际值相比（选填：偏大、偏小或不变）。

参考答案 4. （12 分）（1）* =<10? （2）=0.425±0.005m/s2；图略（3）偏小（纸带的迁移）3、（本题满分13分（1）（3分）图中给出的是用螺旋测微器测量某一圆柱形工件的直径时的示数图，由图可知此工件的直径应为mm o2（10分）如图甲所示，是用包有白纸的质量为1.00kg的圆柱棒替代纸带和重物，蘸有颜料的毛笔固定在电动机的飞轮上并随之匀速转动，以替代打点计时器。

2022年高考物理一轮复习：力学实验 专项练习题1.在“在探究加速度与力、质量的关系”的实验中，如图为测加速度时打出的一条纸带。

已知从纸带上测出AB 、BC 、CD 、DE 之间的距离分别是d 1、d 2、d 3、d 4，打点计时器打点的周期为T 。

（1）则打B 点时纸带的瞬时速度v B =_________； （2）纸带运动的加速度a =________。

2.某科技实验小组利用传感器测定铁块与斜面间的动摩擦因数，装置如图甲所示，在长为0l 的固定斜面上，让铁块从斜面顶端由静止开始下滑，由固定在斜面底端的位移传感器、速度传感器分别测出铁块到传感器的距离l 和相应位置的速度v ，最后利用计算机拟合得到如图乙所示的图线。

(1)图乙中的纵坐标表示铁块到传感器的距离l ，横坐标表示___________。

A B ．v C ．2v D ．21v(2)该图线的函数表达式l =___________（用0l b v 、、表示）(3)根据图线可得铁块沿斜面下滑的加速度a =___________（用0l b 、表示）。

(4)若斜面长0 1.0m l =，高0.60m ，采用国际单位制b 的数值为9.8，取重力加速度29.8m/s g =，可得到铁块与斜面间的动摩擦因数μ=___________。

3.某同学根据机械能守恒定律，设计实验探究弹簧的弹性势能与压缩量的关系．(1)如图（a），将轻质弹簧下端固定于铁架台，在上端的托盘中依次增加砝码，测得相应的弹簧长度，部分数10m/s)据如下表，有数据算得劲度系数k=___N/m．(g取2(2)取下弹簧，将其一端固定于气垫导轨左侧，如图（b）所示；调整导轨，使滑块自由滑动时，通过两个光电门的速度大小___．(3)用滑块压缩弹簧，记录弹簧的压缩量x；释放滑块，记录滑块脱离弹簧后的速度v，释放滑块过程中，弹簧的弹性势能转化为___．(4)重复(3)中的操作，得到v与x的关系如图（c）．有图可知，v与x成___关系，由上述实验可得结论：对同一根弹簧，弹性势能与弹簧的___成正比．4.某实验小组利用如图所示装置测量小物块与接触面间的动摩擦因数。

2022届高考物理：力学实验（一轮）习题含参考答案高考：力学实验【与***大部分重复】【热身题】一个同学在研究小球自由落体运动时，用频闪照相连续记录下小球的位置如图所示，已知闪光周期为1/30s，测得x1=7.68 cm，x3=12.00 cm，通过计算可得小球运动的加速度是_______m/s2，图中x2是_______cm(结果保留3位有效数字)。

1、某同学利用如图a所示装置做探究弹簧弹力大小和其长度的关系的实验．(1)他通过实验得到如图b所示的弹力大小F与弹簧长度x的关系图线．由此图线可得该弹簧的原长x0＝________cm，劲度系数k＝________N/m.(2)他又利用本实验原理把该弹簧做成一把弹簧秤，当弹簧秤上的示数如图c所示时，该弹簧的长度x＝________cm.2、在实验室里为了验证动量守恒定律，一般采用如图甲、乙所示的两种装置：甲乙(1)若入射小球质量为m1，半径为r1；被碰小球质量为m2，半径为r2，则__________。

A．m1>m2，r1>r2B．m1>m2，r1<r2C．m1>m2，r1＝r2D．m1<m2，r1＝r2(2)若采用图乙所示装置进行实验，以下所提供的测量工具中一定需要的是__________。

A．直尺B．游标卡尺C．天平D．弹簧测力计E．秒表(3)设入射小球的质量为m1，被碰小球的质量为m2，则在用图甲所示装置进行实验时(P为碰前入射小球落点的平均位置)，所得“验证动量守恒定律”的结论为______________________。

(用装置图中的字母表示)3、橡皮筋也像弹簧一样，在弹性限度内伸长量x与弹力F成正比，即F＝kx，k的值与橡皮筋的原长L、横截面积S有关．理论与实际都表明k＝YSL，其中Y是一个由材料决定的常量．(1)在国际单位中，Y的单位应该是________________．A．N B．m C.Nm2 D.Nm(2)某同学通过实验测得该橡皮筋的一些数据，作出了外力F与伸长量x之间的关系图像如图所示．由图像可求得该橡皮筋的劲度系数k＝________________N/m.(保留两位有效数字)4、某同学利用打点计时器测量福州的重力加速度，某次实验得到的一段纸带如图所示，O、A、B、C、D为相邻的五个点，测得OA＝5.5 mm、OB＝14.9 mm、OC＝28.3 mm、OD＝45.2 mm，打下相邻两个点间的时间间隔为0.02 s.(1)用逐差法算出福州的重力加速度g＝______m/s2.(结果保留三位有效数字)(2)通过查阅资料发现福州的重力加速度标准值为9.79 m/s2，比较(1)的结果发现两者并不相等，除了读数误差外，你认为产生误差的其他主要原因可能是____________________．(只要求写出一种原因)5、小明和小红同学对如图所示自制“橡皮筋测力计”进行标度(均在橡皮筋的弹性范围内)(1)小明测量了不挂钩码和挂1个钩码时的指针指在刻度尺上的位置分别为5.00 cm和5.60 cm，然后根据所学弹簧弹力知识，经过类比，按弹簧测力计的刻度规律在刻度尺上依次进行了标度，则小明应在刻度尺________cm处标示挂5个钩码的指针位置．(2)小红分别测量了不挂钩码、挂1个钩码、挂2个钩码……指针在刻度尺上的位置，并按实际测量进行标度，其数据如下表：挂钩码的个数0 1 2 3 4 5 6 7指针在刻度尺上的位置x(cm) 5.00 5.60 6.30 7.20 8.30 9.60 11.00 12.50 请在图坐标上画出指针在刻度尺上所指的刻度x与所挂钩码个数的关系图象．并回答橡皮筋所受的拉力与其伸长长度________(填“是”或“否”)成线性关系．(3)请你分析小明和小红的标度方法谁更科学(说明理由)_______________________________________________________________。

高考物理专项复习《力学实验》含答案1．橡皮筋也像弹簧一样，在弹性限度内伸长量x与弹力F成正比，即F=kx，k的值与橡皮筋未受到拉力时的长度L、横截面积S有关。

理论与实验都表明k=Y SL，其中Y是由材料决定的常数，材料力学中称之为杨氏模量。

（1）在国际单位中，杨氏模量Y的单位应该是___________A．N B．m C．N/m D．Pa（2）有一段横截面是圆形的橡皮筋，应用螺旋测微器和刻度尺分别测量它的直径和长度如图（a）和图（b）所示，刻度尺的读数为___________cm，螺旋测微器的读数为___________mm。

（3）小华通过实验测得该橡皮筋的一些数据，作出了外力F与伸长量x之间的关系图像如图（c）所示。

由图像可求得该橡皮筋的劲度系数k=___________N/m，这种橡皮筋的Y值等于___________（结果保留两位有效数字）。

（4）图像中图线发生弯曲的原因是___________。

【答案】D11.98（11.96~12.00均正确） 3.999（3.998~4.000均正确）319.1 3.0×106 Pa橡皮筋受力发生的形变超出其弹性限度，不再遵循弹力F与伸长量x成正比的规律【详解】（1）[1]根据表达式Sk YL=得kLYS=已知k的单位是N/m，L的单位m，S的单位是m2，所以Y的单位是N/m2，也就是Pa，故D项正确。

（2）[2][3]刻度尺从零开始，橡皮筋的尾部接近12.00，则读数估读为11.98 cm；螺旋测微器固定部分读数3.5 mm，转动部分读数为49.9，故读数为3.5 mm＋49.9×0.01 mm=3.999 mm。

（3）[4]根据胡克定律F=kx可知，图像的斜率大小等于劲度系数大小，由图像求出劲度系数为k=15.00.047N/m=319.1 N/m[5]根据Sk YL=可得62319.10.1198Pa 3.010Pa0.0039993.14()2kLYS⨯===⨯⨯（4）[6]当弹力超过其弹性限度时，胡克定律不再适用，即不再遵循伸长量x与弹力F成正比的规律，故图线发生弯曲。

力学实验训练题1.某研究小组做“验证力的平行四边形定则”实验，所用器材有：方木板一块，白纸，量程为0~5 N的弹簧测力计两个，橡皮条（带两个较长的细绳套），刻度尺，图钉（若干个）。

（1）具体操作前，同学们提出了如下关于实验操作的建议，其中正确的有________。

A.橡皮条应和两绳套夹角的角平分线在一条直线上B.重复实验再次进行验证时，结点O的位置可以与前一次不同C.使用测力计时，施力方向应沿测力计轴线；读数时视线应正对测力计刻度D.用两个测力计互成角度拉橡皮条时的拉力必须都小于只用一个测力计时的拉力（2）该小组的同学用同一套器材做了四次实验，白纸上留下的标注信息有结点位置O、力的标度、分力和合力的大小及表示力的作用线的点，如图所示。

其中对于提高实验精度最有利的是_________。

A. B. C. D.2.探究弹力和弹簧伸长量的关系，并测定弹簧的劲度系数的实验装置如图甲所示。

钩码的重力相当于对弹簧提供了向右的拉力F。

实验时先测出不挂钩码时弹簧的自然长度L，再将5个钩码逐个挂在绳子的下端，每挂一个钩码后测出相应的弹簧总长度L。

（1）某同学通过以上实验测量后把6组数据对应的点画在如图乙所示坐标图中，请作出F L-图线。

（2）由图乙中图线可得出该弹簧的原长0=L______cm，劲度系数k=_____N/m。

（结果均保留两位有效数字）（3）由图乙可以看出，当拉力较大时，图线明显偏离原直线，造成这种现象的主要原因是____________。

3.图甲是“研究平抛物体运动”的实验装置图，通过描点画出小球做平抛运动的轨迹。

（1）以下是关于实验过程的一些做法，其中合理的有______。

A.安装斜槽轨道，使其末端保持水平 B.每次释放小球的初始位置可以任意选择 C.每次小球应从同一高度由静止释放D.为描出小球的运动轨迹描绘的点可以用折线连接（2）实验得到小球做平抛运动的轨迹，在轨迹上取一些点，以平抛起点O 为坐标原点，测量它们的水平坐标x 和竖直坐标y ，图乙中2y x -图像能说明小球做平抛运动的轨迹为抛物线的是_________。

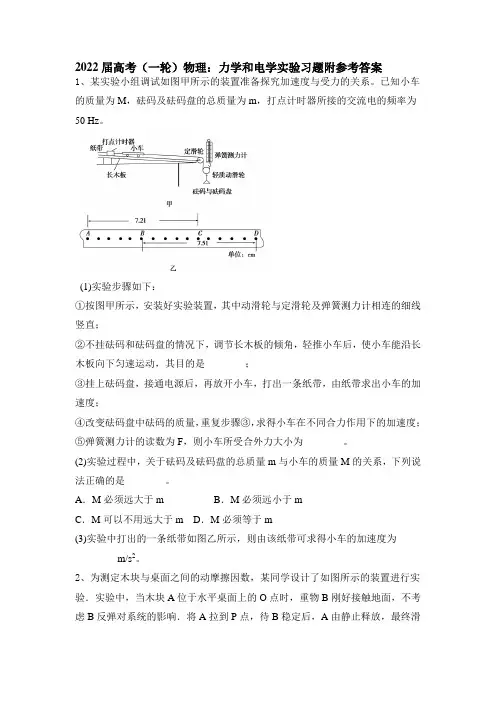

2022届高考（一轮）物理：力学和电学实验习题附参考答案1、某实验小组调试如图甲所示的装置准备探究加速度与受力的关系。

已知小车的质量为M，砝码及砝码盘的总质量为m，打点计时器所接的交流电的频率为50 Hz。

(1)实验步骤如下：①按图甲所示，安装好实验装置，其中动滑轮与定滑轮及弹簧测力计相连的细线竖直；②不挂砝码和砝码盘的情况下，调节长木板的倾角，轻推小车后，使小车能沿长木板向下匀速运动，其目的是________；③挂上砝码盘，接通电源后，再放开小车，打出一条纸带，由纸带求出小车的加速度；④改变砝码盘中砝码的质量，重复步骤③，求得小车在不同合力作用下的加速度；⑤弹簧测力计的读数为F，则小车所受合外力大小为________。

(2)实验过程中，关于砝码及砝码盘的总质量m与小车的质量M的关系，下列说法正确的是________。

A．M必须远大于m B．M必须远小于mC．M可以不用远大于m D．M必须等于m(3)实验中打出的一条纸带如图乙所示，则由该纸带可求得小车的加速度为________ m/s2。

2、为测定木块与桌面之间的动摩擦因数，某同学设计了如图所示的装置进行实验．实验中，当木块A位于水平桌面上的O点时，重物B刚好接触地面，不考虑B反弹对系统的影响．将A拉到P点，待B稳定后，A由静止释放，最终滑到Q点．分别测量PO、OQ的长度h和s.(1)实验开始时，发现A释放后会撞到滑轮，为了解决这个问题，可以适当________(填“增大”或“减小”)重物B的质量．(2)滑块A在PO段和OQ段运动的加速度的比值为________．(3)实验测得A、B的质量分别为m、M，可得滑块与桌面间的动摩擦因数μ的表达式为________(用m、M、h、s表示)．(4)以下能减小实验误差的是________(填序号)．A．改变h，测量多组h和s的值，算出结果求平均值B．增加细线的长度C．减小细线与滑轮的摩擦3、用图1所示的实验装置研究小车速度随时间变化的规律．主要实验步骤如下：a．安装好实验器材．接通电源后，让拖着纸带的小车沿长木板运动，重复几次．b．选出一条点迹清晰的纸带，找一个合适的点当作计时起点O(t＝0)，然后每隔相同的时间间隔T选取一个计数点，如图2中A、B、C、D、E、F……所示．c．通过测量、计算可以得到在打A、B、C、D、E……点时小车的速度，分别记作v1、v2、v3、v4、v5……d．以速度v为纵轴、时间t为横轴建立直角坐标系，在坐标纸上描点，如图3所示．结合上述实验步骤，请你完成下列任务：(1)在下列仪器和器材中，还需要使用的有和(填选项前的字母)．A．电压合适的50 Hz交流电源B．电压可调的直流电源C．刻度尺D．秒表E．天平(含砝码)(2)在图3中已标出计数点A、B、D、E对应的坐标点，请在该图中标出计数点C对应的坐标点，并画出v-t图象．(3)观察v-t图象，可以判断小车做匀变速直线运动，其依据是小车的速度随时间均匀变化，v-t图象斜率的物理意义是加速度．(4)描绘v-t图象前，还不知道小车是否做匀变速直线运动．用平均速度ΔxΔt表示各计数点的瞬时速度，从理论上讲，对Δt的要求是(选填“越小越好”或“与大小无关”)；从实验的角度看，选取的Δx大小与速度测量的误差(选填“有关”或“无关”)．(5)早在16世纪末，伽利略就猜想落体运动的速度应该是均匀变化的．当时只能靠滴水计时，为此他设计了如图所示的“斜面实验”，反复做了上百次，验证了他的猜想．请你结合匀变速直线运动的知识，分析说明如何利用伽利略“斜面实验”检验小球的速度是随时间均匀变化的．4、利用力传感器研究“加速度与合外力的关系”的实验装置如图甲所示．(1)下列关于该实验的说法，错误的是__ __.A．做实验之前必须平衡摩擦力B．小车的质量必须比所挂钩码的质量大得多C．应调节定滑轮的高度使细线与木板平行D．为了实验安全，打点计时器接直流电源(2)从实验中挑选一条点迹清晰的纸带，每5个点取一个计数点，用刻度尺测量计数点间的距离如图乙所示．已知打点计时器每间隔0.02 s打一个点．从图可知A、B两点间的距离s1＝cm；该小车的加速度a＝m/s2(计算结果保留2位有效数字)，实验中纸带的(选填“左”或“右”)端与小车相连接．(3)利用数据在坐标系中作出了图丙所示的a-F图象．①图线不过坐标原点的原因是．②小车和传感器的总质量为kg.5、某同学用如图甲所示的实验装置测量弹簧弹性势能的大小，实验过程如下：一轻质弹簧左端固定在粗糙水平固定轨道MN上，弹簧处于原长时，物块恰好在桌面边缘处，现将物块压缩弹簧后用锁扣锁住，然后进行实验，已知当地的重力加速度为g。

2022届高考物理：力学和电学实验一轮练习含答案专练：力学和电学实验1、某实验小组设计了如图甲所示实验装置，探究滑块运动的加速度a和所受拉力F的关系。

在轨道水平和倾斜的两种情况下分别做了多组实验，将位移传感器和力传感器得到的多组数据输入计算机进行处理，得到了两条a－F图线①②，如图乙所示。

(1)实验时，一定要进行的操作是________。

A．改变托盘中砝码的个数B．滑块在轨道水平和倾斜的两种情况下必须在同一位置由静止释放C．用天平测出托盘的质量D．为减小误差，实验中一定要保证托盘和砝码的质量远小于滑块的质量(2)在轨道倾斜的情况下得到的a－F图线是________(选填“①”或“②”)。

(3)滑块和位移传感器反射部分的总质量m＝________kg；滑块和轨道间的动摩擦因数μ＝________。

(重力加速度g取10 m/s2)2、利用图1的装置探究“恒力做功与物体动能变化”的关系．小车的质量为M，钩码的质量为m，且不满足m＜M.打点计时器的电源是频率为f的交流电．(1)实验中，把长木板右端垫高，在不挂钩码且________的情况下，轻推一下小车，若小车拖着纸带做匀速运动，表明已经消除了摩擦力和其他阻力的影响．(填选项前的字母)A ．计时器不打点B ．计时器打点(2)图2是正确操作后得到的一条纸带．纸带上各点是打出的计时点，其中O 点为打出的第一个点．小车发生的位移从纸带上计时点间的距离可以直接测出，利用下列测量值和题中已知条件能简单、准确完成实验的一项是____________________________________________________________．(填选项前的字母)A ．OA 、AD 和EG 的长度B ．BD 、CF 和EG 的长度C ．OE 、DE 和EF 的长度D ．AC 、EG 和BF 的长度(3)若测得图2中OF ＝x 1，EG ＝x 2，则实验需要验证的关系式为________．(用已知和测得物理量的符号表示)3、图中圆盘可绕过中心垂直于盘面的水平轴转动．圆盘加速转动时，角速度的增加量Δω与对应时间Δt 的比值定义为角加速度，用β表示，β＝ΔωΔt ，我们用测量直线运动加速度的实验装置来完成实验，实验步骤如下．其中打点计时器所接交流电的频率为50 Hz ，图中A 、B 、C 、D ……为计数点，相邻两计数点间有四个点未画出．①如图甲所示，将打点计时器固定在桌面上，将纸带的一端穿过打点计时器的限位孔，然后固定在圆盘的侧面，当圆盘转动时，纸带可以卷在圆盘侧面上；②接通电源，打点计时器开始打点，启动控制装置使圆盘匀加速转动；③断开电源，经过一段时间，停止转动圆盘和打点，取下纸带，进行测量．(1)用20分度的游标卡尺测得圆盘的直径如图乙所示，圆盘的半径为mm.(2)由图丙可知，打下计数点D时，圆盘转动的角速度为rad/s(保留两位有效数字)．(3)圆盘转动的角加速度为rad/s2.4、某同学要将一量程为250 μA的微安表改装为量程为20 mA的电流表．该同学测得微安表内阻为1 200 Ω，经计算后将一阻值为R的电阻与该微安表连接，进行改装．然后利用一标准毫安表，根据图(a)所示电路对改装后的电表进行检测(虚线框内是改装后的电表)．(1)根据图(a)和题给条件，将图(b)中的实物连线．(2)当标准毫安表的示数为16.0 mA时，微安表的指针位置如图(c)所示．由此可以推测出所改装的电表量程不是预期值，而是__ __.(填正确答案标号)A．18 mA B．21 mA C．25 mA D．28 mA(3)产生上述问题的原因可能是__ __.(填正确答案标号)A．微安表内阻测量错误，实际内阻大于1 200 ΩB．微安表内阻测量错误，实际内阻小于1 200 ΩC．R值计算错误，接入的电阻偏小D．R值计算错误，接入的电阻偏大(4)要达到预期目的，无论测得的内阻值是否正确，都不必重新测量，只需要将阻值为R的电阻换为一个阻值为kR的电阻即可，其中k＝。

2022高考一轮复习课时跟踪训练力学实验：验证动量守恒定律一、单项选择（下列各题中四个选项中只有一个选项符合题意）1．如图所示，M、N和P为“验证动量守恒定律”实验中小球的落点。

已知入射球质量为m1，被碰球质量为m2，如果碰撞中动量守恒，则有（）A．m1·（OP-OM）=m2·'O NB．m1·（OP-OM）=m2·'O NC．m1·（OP＋OM）=m2·'O ND．m1·OP=m2·（'O N＋OM）2．某中学实验小组的同学在“探究碰撞中的不变量”时，利用了如图所示的实验装置进行探究，下列说法正确的是（）A．要求斜槽一定是光滑B．斜槽的末端必须水平C．入射球每次释放点的高度可以任意调D．入射球的质量必须与被碰球的质量相等3．在做探究碰撞中的不变量实验时，入射球a的质量为m1，被碰球b的质量为m2，小球的半径为r，各小球的落地点如图所示，下列关于这个实验的说法正确的是（）A ．入射球与被碰球最好采用大小相同、质量相等的小球B ．让入射球与被碰球连续10次相碰，每次都要使入射小球从斜槽上不同的位置滚下C ．要验证的表达式是112mON mOM m OP =+ D ．要验证的表达式是112m OP m OM m ON =+4．采用如图所示的实验装置进行验证动量守恒定律（图中小球半径相同、质量均已知，且m A >m B ），下列说法正确的是（ ）A ．实验中要求轨道末端必须保持水平B ．实验中要求轨道必须光滑C ．验证动量守恒定律，需测量OB 、OM 、OP 和ON 的距离D ．测量时发现N 点偏离OMP 这条直线，直接测量ON 距离不影响实验结果5．将验证动量守恒定律的实验装置搬到竖直墙壁的附近，调整仪器，使球A 从斜轨上由静止释放，并在水平轨道末端与球B 发生正碰后，两球都能打在墙上。

试验题1　《力学实验》【命题导航】命题点一　研究匀变速直线运动命题点二　探究弹力和弹簧伸长的关系命题点三　验证力的平行四边形定则命题点四　探究加速度与力、质量的关系命题点五　测量动摩擦因数命题点六　测量当地重力加速度命题点七　研究抛体运动命题点八　探究动能定理命题点九　验证机械能守恒定律命题点十　验证动量守恒定律【高考解码】命题点一　研究匀变速直线运动1．（2020·新课标Ⅱ）一细绳跨过悬挂的定滑轮，两端分别系有小球A和B，如图所示。

一实验小组用此装置测量小球B运动的加速度。

令两小球静止，细绳拉紧，然后释放小球，测得小球B释放时的高度h0=0.590m，下降一段距离后的高度h=0.100m；由h0下降至h所用的时间T=0.730s。

由此求得小球B加速度的大小为a=_______m/s2（保留3位有效数字）。

从实验室提供的数据得知，小球A、B的质量分别为100.0g和150.0g，当地重力加速度大小为g=9.80m/s2。

根据牛顿第二定律计算可得小球B加速度的大小为a′=_______m/s2（保留3位有效数字）。

可以看出，a′与a有明显差异，除实验中的偶然误差外，写出一条可能产生这一结果的原因：________________________。

2．（2019·新课标全国Ⅰ卷）某小组利用打点计时器对物块沿倾斜的长木板加速下滑时的运动进行研究。

物块拖动纸带下滑，打出的纸带一部分如图所示。

已知打点计时器所用交流电的频率为50Hz，纸带上标出的每两个相邻点之间还有4个打出的点未画出。

在ABCDE五个点中，打点计时器最先打出的是_______点，在打出C点时物块的速度大小为_______m/s（保留3位有效数字）；物块下滑的加速度大小为_______m/s2（保留2位有效数字）。

3．某探究小组为了研究小车在桌面上的直线运动，用自制“滴水计时器”计量时间。

实验前，将该计时器固定在小车旁，如图（a）所示。

力学实验一．填空题（共1小题）1．某同学利用如图甲所示的装置做“探究弹簧弹力大小与其长度的关系”的实验．（1）在安装刻度尺时，必须使刻度尺保持状态．（2）他通过实验得到如图乙所示的弹力大小F与弹簧长度x的关系图线．由此图线可得该弹簧的原长x0= cm，劲度系数k= N/m．二．实验题（共5小题）2．如图所示，质量为M的滑块A放在一端带有滑轮的粗糙长木板上，平衡摩擦后，安装在水平桌边缘，1、2是固定在木板上的两个光电门，中心间的距离为L．滑块A上固定一宽度为d的遮光长，在质量为m的重物B牵引下从木板的顶端由静止滑下，光电门1、2记录的遮光时间分别为△t1和△t2．（1）用此装置验证牛顿第二定律，且认为A受到外力的合力等于B的重力，则实验必须满足的条件还有；实验测得的加速度为（用上述字母表示）；（2）用此装置研究外力做功与物体动能的改变，以A为研究对象，外力做功的表达式是，动能改变量是．3．某实验小组用一只弹簧秤和一个量角器等器材验证力的平行四边形定则，设计了如图所示的实验装置，固定在竖直木板上的量角器的直边水平，橡皮筋的一端固定于量角器的圆心O的正上方A处，另一端系绳套1和绳套2，主要实验步骤如下：Ⅰ、弹簧秤挂在绳套1上竖直向下拉橡皮筋，使橡皮筋的结点到达O点处，记下弹簧秤的示数F；Ⅱ、弹簧秤挂在绳套1上，手拉着绳套2，缓慢拉橡皮筋，使橡皮筋的结点到达O处，此时绳套1沿0°方向，绳套2沿120°方向，记下弹簧秤的示数F1；Ⅲ、根据力的平行四边形定则计算绳套1的拉力F'1=Ⅳ、比较即可初步验证V、只改变绳套2的方向，重复上述试验步骤．回答下列问题：（1）完成实验步骤：①；②；（2）将绳套1由0°方向缓慢转动到60°方向，同时绳套2由120°方向缓慢转动到180°方向，此过程中保持橡皮筋的结点在O处不动，保持绳套1和绳套2的夹角120°不变，关于绳套1的拉力大小的变化，下列结论正确的是（填选项前的序号）A、逐渐增大B、先增大后减小C、逐渐减小D、先减小后增大．4．橡皮筋也像弹簧一样，在弹性限度内，伸长量x与弹力F成正比，即F=kx，k的值与橡皮筋未受到拉力时的长度L、横截面积S有关，理论与实践都表明k=，其中Y是一个由材料决定的常数，材料力学中称之为杨氏模量．①有一段横截面是圆形的橡皮筋，应用如图甲所示的实验装置可以测量出它的杨氏模量Y 的值．下表为橡皮筋受到的拉力F与伸长量x的实验记录，请在图乙中作出Fx图象．拉力F/N 5.0 10.0 15.0 20.0 25.0伸长量x/cm 1.60 3.20 4.80 6.40 8.00②由以上实验可求出该橡皮筋的k值为 N/m（保留两位有效数字）．③某同学在家中用三根相同的橡皮筋（遵循胡克定律）来探究合力的方法，如图丙所示，三根橡皮筋在O点相互连接，拉长后三个端点用图钉固定在A、B、C三点．在实验中，可以通过刻度尺测量橡皮筋的长度来得到橡皮筋的拉力大小，并通过OA、OB、OC的方向确定三个拉力的方向，从而探究求其中任意两个拉力的合力的方法．在实验过程中，下列说法正确的是A．只需要测量橡皮筋的长度，不需要测出橡皮筋的原长B．为减小误差，应选择劲度系数尽量大的橡皮筋C．以OB、OC为两邻边作平行四边形，其对角线必与OA在一条直线上且长度与OA相等D．多次实验中即使O点不固定，也可以探究求合力的方法．5．用如图1所示的实验装置验证牛顿第二定律．（1）下列做法正确的是（填字母代码）A．调节滑轮的高度，使牵引小车的细绳与长木板保持平行B．在调节木板倾斜程度平衡小车受到的滑动摩擦力时，将装有砂的砂桶通过定滑轮拴在小车上C．实验时，先放开小车再接通打点计时器的电源D．通过增减小车上的砝码改变质量时，需要再次调节木板倾斜度E．为取绳子拉力近似等于砂和砂桶总重力，应保证砂和小桶的总质量远小于小车的质量（2）如图2所示为某次实验得到的纸带，纸带中相邻计数点间的距离已标出，相邻计数点间还有四个点没有画出．由此可求得小车的加速度大小m/s2．（3）保持小车的质量M不变，改变砂桶与砂的总重力F，多次实验，根据得到的数据，在a ﹣F图象中描点（如图3所示）．结果发现右侧若干个点明显偏离直线，造成此误差的主要原因是．若不断增加砂桶中砂的质量，a﹣F图象中各点连成的曲线将不断延伸，加速度的趋向值为．6．某物理小组对轻弹簧的弹性势能进行探究，实验装置如图（a）所示：轻弹簧放置在光滑水平桌面上，弹簧左端固定，右端与一物块接触而不连接，纸带穿过打点计时器并与物块连接。

北京市2022—2022学年度第一学期高三期末统一练习分类汇编《力学实验》（崇文区2022---2022学年度第一学期高三期末统一练习）11．在验证机械能守恒定律的实验中，要验证的是重物重力势能的减少量等于它动能的增加量。

以下步骤仅是实验操作的一部分，将必要的步骤挑选出来，并且按正确的顺序排列：____ __(填代号)。

A ．把打点计时器固定在铁架台上，并用导线把它和交流电源连接起来B ．用天平称出重锤的质量C ．把纸带的一端固定在重锤上，另一端穿过打点计时器的限位孔，把重锤提升到一定的高度D ．用秒表测出重锤下落的时间E ．释放纸带F ．重复几次，得到3-5条符合要求的纸带G ．接通电源答案：ACGEF（东城区2022—2022学年度第一学期期末教学目标检测）(3) （6分）某同学用如图所示的装置测定重力加速度。

①打出的纸带如图所示，实验时纸带的______端通过夹子和重物相连接。

（选填“甲”或“乙”）②纸带上1至9各点为计时点，由纸带所示数据可算出实验时的重力加速度为______ m/s 2。

③当地的重力加速度数值为9.8 m/s 2，请列出测量值与当地重力加速度的值有差异的一个原因 。

（3）．①乙；② ；③纸带和打点计时器间的摩擦阻力、空气阻力。

(每空2分)（丰台区2022—2022学年度第一学期期末考试）15．（6分）有一游标卡尺，主尺的最小分度是1mm ，游标上有20个小的等分刻度。

用它测量一小球的直径，如图1所示的读数是 mm 。

用螺旋测微器测量一根金属丝的直径，如图2所示的读数是 mm 。

图20 mm 15 25 20 10 12 3 (cm) 50 10 图1答案：15．13.55mm ； 0.680mm （0.679mm 或0.681mm ）。

（丰台区2022—2022学年度第一学期期末考试）16．（6分）某同学研究小车在斜面上的运动，用打点计时器记录了小车做匀变速直线运动的位移，得到一段纸带如图所示。
