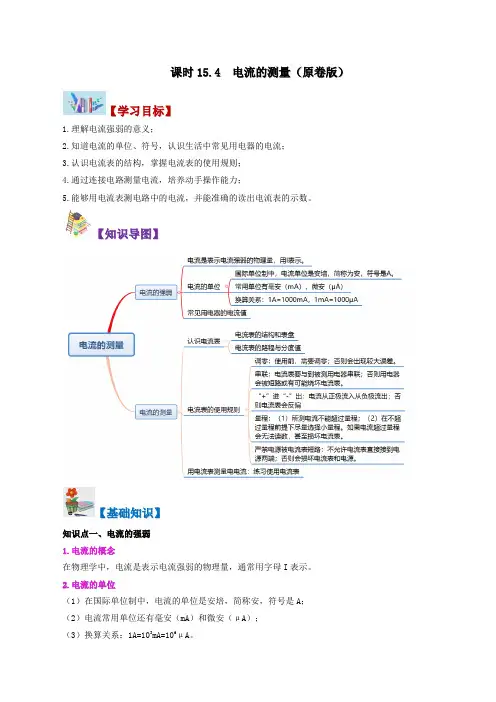

课时15.4电流的测量（原卷版）【学习目标】1.理解电流强弱的意义；2.知道电流的单位、符号，认识生活中常见用电器的电流；3.认识电流表的结构，掌握电流表的使用规则；4.通过连接电路测量电流，培养动手操作能力；5.能够用电流表测电路中的电流，并能准确的读出电流表的示数。
【知识导图】【基础知识】知识点一、电流的强弱1.电流的概念在物理学中，电流是表示电流强弱的物理量，通常用字母I表示。
2.电流的单位（1）在国际单位制中，电流的单位是安培，简称安，符号是A；（2）电流常用单位还有毫安（mA）和微安（μA）；（3）换算关系：1A=103mA=106μA。
3.常见用电器的电流值电子计算器手机荧光灯电风扇约100μA 待机电流为15-50mA 约为150mA 约为320mA冰箱电熨斗电饭煲中央空调约1A 约2.3A 3.2A-4.5A 可达20A以上【典例】下列记录结果中，与实际相符的选项是（）。
A．九年级物理课本的厚度约为9cm；B．脉搏跳动1次的时间大约为0.8s；C．一盏家用节能灯的电流大约为1A；D．人步行的速度约为5km/s知识点二、电流的测量1.认识电流表作用测量电路中电流的大小符号及结构电流表在电路中的符号为，实验室常用的电流表通常有三个接线柱、两个量程表盘上锁标字母“A”的含义含义有两个：一是表示该表为电流表，二是表示用该表测量电流时表盘上的示数的单位为安培表盘及两种接线方式对应量程及分度值当接“-”和“0.6”量接线柱时，其量程为0.6A，此时每个小格表示0.02A，即分度值为0.02A当接“-”和“3”量接线柱时，其量程为3A，此时每个小格表示0.1A，即分度值为0.1A（1）电流表的连接使用规则违反规则的后果调零使用前应检查电流表的指针是否最准零刻度线，如有偏差，需用调零旋钮调整指针对准零刻度线如果指针不在零刻度线位置就开始测量，会出现以下两种情况：（1）指针在零刻度线左侧：会导致最终读数偏小；（2）指针在零刻度线右侧：会导致最终读数偏大串联电流表必须与被测电路串联如果将电流表和用电器并联，用电器被短路，而且还有可能烧坏电流表“+”进“-”出连接电流表时，必须使电流从“+”接线柱流入，从“-”接线柱流出若电流表的正负接线柱接反，通电后指针将反偏，容易损坏电流表量程选择要选择合适的量程：（1）所测电流大小不能超过所选量程；（2）在不超过量程的前提下，应选用小量程测电流，因为小量程分度值小，精度高如果电流大小超过电流表量程，无法读数还容易损坏电流表；如果选择量程过大，例如可选择0-0.6A量程时选择0-3A量程，测量误差会较大严禁电源短路不允许把电流表直接连接在电源的两极上若电流表不经过用电器直接接到电源两极上，会造成电源短路，可能烧坏电流表和电源“试触法”确定电流表量程确定电流表量程时，应先根据估计的被测电路中电流的大小选择合适的量程。
15.4电流的测量知识点与考点解析 ★考点概览一、知识点与考点二、考点解析1.电流的测量是电学首先接触到的实验内容，也是后续有关电学测量问题的开始。
电学测量问题与其他部分测量的异同之处在于除了正确读数外，还需要把测量仪表按要求正确接入电路中，所以，电学测量的知识点增加了仪表的接入。
本节主要讲述了电流强弱的概念、常见电器的电流量级、电流表的连接和电流表读数。
2.纵观各地中考考纲和近三年考卷来看，单独对本节知识点的考查出现的概率较低，即使出现也会和其他测量类考题结合组成一个试题，但较多的是在实验探究题中作为一个问题出现，所以考查方式多见于填空题；有的也会出现对电流强弱的估测，一般是选择题并与其他物理量结合在一起组成一个考题。
但无论什么题型，此类考题均属于基础题。
3.考点分类：考点分类见下表★知识点精析1.电流的强弱（1）电流：单位时间内通过导体横截面积的电荷量叫电流，用符号I 表示。
（2）物理意义：表示电流强弱的物理量。
（3）公式：tQ I 电流值的估算 测量方法：电流表连接；电流表的读数（4）单位：在国际单位制中，电流单位是安培，简称安，用符号A表示；电流常用单位还有：毫安（mA）、微安（μA）；换算关系：1A=1000mA，1mA=1000μA。
一些常见的电流值：家用电冰箱的电流约为1A，家用空调（厨房电器）的电流约为5A，家用电风扇、日光灯电流约为0.4A，计算器中电流约为100μA，手电筒中的电流约为200 mA 等。
（5）电流的三种效应：1）电流的热效应，如白炽灯，电饭锅等；2）电流的磁效应，如电铃等；3）电流的化学效应，如电解、电镀等。
注：电流看不见、摸不着，我们可以通过各种电流的效应来判断它的存在，这里体现了转换法的科学思想。
2.电流测量1）测量仪器：电流表。
①定义：用来测量电流大小的仪表叫电流表。
常用电流表叫磁式电流表（亦称磁电式表头，由于测量的需要不同，电流表可分为安培表、毫安表和微安表。
【考点精讲】
1. 电流：
的水溶液来讲，正负离子的定向移动形成电流。
（2）对电流单位的认识：台灯工作时流过它的电流约为0.1A；电视机工作时流过它的电流约为0.5A。
注意：电路获得持续电流的条件：（1）电路中有电源；（2）电路为通路。
2. 电流的测量：
前
②调零
③如无法估计被测电流的大小时，先选大量程，快速试
触
使
用
时
①电流表要串联在电路中
②应使电流从电流表的正接线柱流入，负接线柱流出，
否则电流表指针会反偏
③被测电流不要超过电流表的最大量程
1. “A”表示：（1）这个电表是“电流表”；（2）这个电表的测量示数的单位为“A”。
2. 三个接线柱：（1）黑色为“负接线柱”；红色为“正接线柱”；（2）接线时必须是“一红一黑”配合使用。
两个红色接线柱代表的量程分别为“0.6A”和“3A”。
3. 选择量程时，依据“能小不能大”的原则，是由于使用小量程测量的“精确度更高”。
4. 特别注意实验室用电流表和教材上所述的电流表的区别！！
注意：（1）被测电流超过电流表的最大测量值时，不仅测不出电流值，电流表的指针还会被过大的电流打弯，电流表甚至会被烧坏。
（2）绝对不允许不经用电器就直接把电流表连到电源两极上，原因是电流表相当于一根导线。
技巧归纳：
现象原因处理
未接入电路中：
未调零
调零
接入电路中闭合开关后：正负接线柱接反将正负接线柱上的导线
对调
未接入电路中：
未调零
调零
接入电路中闭合开关后：
所选的量程过大
换用小量程所选的量程过小换用大量程
【典例精析】
例题1（枣庄中考）如图所示，是实验室中常见的一种仪表的示意图，请写出你从图中得到的三条信息：（1）；（2）；（3）。
思路导航：本题考查的是电流表的相关知识。
一般从仪器名称，读数，量程，分度值这几方面思考即可。
答案：1. 仪器是电流表 2. 示数为1.5A 3. 量程有0—0.6A和0—3A 4. 分度值分别为：0.02A和0.1A等。
例题2在实验室，李红同学发现一个电流表有两个量程，大量程是0—9A，小量程模糊不清。
为了弄清小量程是多少，她先用大量程接入电路，指针位置如图a所示，然后再改用小量程接入同一电路，指针位置如图b所示，则电流表的小量程为（）
A. 0—0.6A
B. 0—1A
C. 0—2A
D. 0—3A
思路导航：用不同的量程测同一电流，指针的位置会不同，但示数应该一样，只是用大量程测量时精确度没有用小量程高；图a中用的量程为0~9A，在刻度
盘上数字0~3之间有10个小格，则每一小格表示：3A
10
=0.3A，指针指在第5小
格上，所以电流表示数为：5×0.3A=1.5A；在b图中，可以看出，指针指在表盘
中央，此时读数为1.5A（由a图得出），所以它的最大刻度应为2×1.5A=3A，最大刻度即为电流表的最大量程。
答案：D
例题3根据如图所示的电路图，用笔画线代替导线，连接实物电路（要求导线不能交叉）。
思路导航：在连接实物电路之前应先认清电路的连接方式，然后按要求连接实物。
在连接实物时，灯泡的两个接线柱没有“＋”“－”之分，让电流从灯泡的任意一端流向另一端即可，但连接电流表时要注意从“＋”接线柱流入，从“－”
接线柱流出。
根据题中的电路图可知，两灯L
1和L
2
是并联的，开关S
1
在干路上，
控制整个电路的通断；而开关S
2和灯L
2
在同一条支路上，表明开关S
2
可控制灯
L
2
的通断；电流表连接在干路上，测的是总电流。
在连实物电路时，可以采用“先连大串联，后补小并联”的方法进行连接。
“先连大串联”即从电源正极出发，
经过开关S
1、电流表、灯L
2
、开关S
2
回到电源的负极；“后补小并联”即补接电
灯L
1使其与L
2
、S
2
这一支路并联。
答案：如图：
【总结提升】
同步练习：
（答题时间：15分钟）
1. 如图电流表接0－0.6A 的量程时，电流表的示数为 A。
2. 如图所示：当导线都接“－”和“0.6”两接线柱时，A图所示为 A，B 图所示为___________A；当导线都接“－”和“3”两接线柱时，A图所示为 A，B图所示为______A。
3. 把电流表接入电路，指针位置如图所示，产生这两种情况的原因是：A 图；B图。
4. 导体中的电流大小取决于（）
A. 通过导体横截面的电子的多少
B. 通过导体中的电荷量的多少
C. 通电时间的长短
D. 1秒钟内通过导体横截面的电荷量的多少
5. 如图所示是测量通过小灯泡的电流的四个电路图，其中接法正确的是（）
6. 下列各图是用电流表测量电路中通过灯泡L
的电流的电路图，其中正确的
l
是（）
7. 把一个电流表接入某电路中，使用“+”和“0.6”两个接线柱，某同学读数时，看错量程，错读成1.2A，则正确的读数应是（）
A. 0.2A
B. 0.24A
C. 0.32A
D. 0.34A
8. 如下图所示，是使用电流表时出现的四种情况，它们分别存在着什么问题？
9. 现有两节干电池，两只小灯泡，一个电流表，一只开关和若干根导线。
要求将两节干电池串联，两只灯泡并联，开关闭合时，两灯均发光，电流表能测出的电流，请把实物按要求连成电路。
（通过电路中的电流大约为0.4A，导线不L
1
能交叉）
L2
L1
答案：
1. 0.14 解析：本题考查测量仪器（表）的读数方法。
安培表使用0.6A 量程时，分度是0.02A ，指针偏过7个小格，即A A 14.00
2.07=⨯。
2. 0.5 0.1 2.5 0.5
3. 电流表正负接线柱接反 所选的电流表的量程太小 解析：A 图中出现的情况要特别注意，如果电流表是在使用的过程中出现这种情况，则说明是正负接线柱接反；如果是在使用前，即未接通电流时出现这种情况，则说明电流表未调零。
4. D 解析：电流的大小是由单位时间内通过导体的电荷量的多少决定的。
5. C 解析：A 中电流表的正负接线柱接反了；B 中电流表与灯泡并联，闭合开关后电路短路；D 中直接将电流表接到电源两极，会发生短路。
6. B 解析：A 中电流表测的是干路的电流；C 中电流表测的是L 2的电流；D
中电流表的正负接线柱接反了。
7. B 解析：读出的读数是1.2A ，说明是把小量程错看成大量程，电流表大小
量程的关系是5倍，即 3A 0.6A = 5，所以电流表的实际读数为：1.2A 5
= 0.24A 。
8. A ：直接将电流表接到了电源两极上，开关闭合后，损坏电流表；B ：电流表与灯泡并联，不能测出灯泡的电流，同时直接将电流表接到了电源两极上，开关闭合后，会损坏电流表；C ：电流表的正负接线柱接反了；D ：电流表所选的量程太小了。
9. 如下图所示 解析：连线图由于连接的情况不同，会出现多种连接方式，同学们的正确接法也有可能与老师提供的答案不尽相同，因此可以用“擦除法”来验证自己的答案是否正确。
