【CN209723481U】木石塑三层结构装饰用材料【专利】

格式：pdf
大小：231.01 KB
文档页数：5

下载文档原格式

【CN209837531U】一种新型的SPC石塑装饰板【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920580371.X(22)申请日 2019.04.26(73)专利权人江苏力诺装饰材料有限公司地址 213100 江苏省常州市武进区横林镇崔桥工业集中区(72)发明人顾黎勇　(51)Int.Cl.E04F 13/072(2006.01)E04F 13/23(2006.01)(54)实用新型名称一种新型的SPC石塑装饰板(57)摘要本实用新型公开了一种新型的SPC石塑装饰板，包括主板和底垫，底垫包括万向球套和万向球体，万向球套的上部为柱形块，柱形块的侧部开设有若干活动腔，活动腔通过压缩弹簧连接有限位球，万向球体中开设有螺接槽，螺接槽处螺接有带锚固板的定位螺柱，锚固板预埋在地面或墙面的砼层基体中；主板的背侧开设有柱形槽，柱形槽的侧壁向内设有环形槽，主板的周部开设有辅助连接槽，辅助连接槽中设有辅助连接条。

本实用新型对底垫进行优化设计，当主板损坏需要更换时，直接利用吸盘吸住主板，再缓慢向外垂直拔出即可取出，无需整体拆卸；底垫的角度和突出高度可进行微调，对安装位置精度较低，也能够根据地面或墙面的不平区域进行补偿，适应性强。

权利要求书1页说明书3页附图2页CN 209837531 U 2019.12.24C N 209837531U权　利　要　求　书1/1页CN 209837531 U1.一种新型的SPC石塑装饰板，包括主板和底垫，其特征在于：所述底垫包括万向球套和万向球体，所述万向球套的上部为柱形块，柱形块的侧部沿周向均匀开设有若干活动腔，所述活动腔的内端底面通过压缩弹簧连接有限位球，所述万向球体中开设有螺接槽，所述螺接槽处螺接有带锚固板的定位螺柱，所述锚固板预埋在地面或墙面的砼层基体中；所述主板的背侧至少开设有一个与万向球套中柱形块配合的柱形槽，所述柱形槽的侧壁向内设有便于卡入限位球的环形槽，所述主板的周部开设有辅助连接槽，所述辅助连接槽中设有辅助连接条，相邻两个所述主板对接端面处的辅助连接条通过磁吸方式固连。

具有三层结构的塑料复合材料模塑品[发明专利]

专利名称：具有三层结构的塑料复合材料模塑品
专利类型：发明专利
发明人：W·德鲁比,J·哈蒂格,G·沃斯特,W·奥米勒,U·斯滕格林申请号：CN200910165984.8
申请日：20090820
公开号：CN101654003A
公开日：
20100224
专利内容由知识产权出版社提供
摘要：本发明涉及尤其适用于汽车内装饰的具有三层结构的塑料复合材料模塑品，所述三层结构包含非发泡支持元件和表面层以及置于支持元件与表面层之间的胶粘改进功能层。

申请人：拜尔材料科学股份公司,PTS塑胶技术服务市场和销售有限责任公司
地址：德国莱沃库森
国籍：DE
代理机构：中国专利代理(香港)有限公司
更多信息请下载全文后查看。

一种石塑装饰板[实用新型专利]

专利名称：一种石塑装饰板专利类型：实用新型专利
发明人：翟麟,吕中林,薛玉涛申请号：CN201821297639.0申请日：20180813
公开号：CN208718293U
公开日：
20190409
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种石塑装饰板，板体主体基材为石塑板材，主体基材上复合装饰面板，板体的拼接扣型包括榫槽部分和榫头部分，相邻板体的榫槽部分和榫头部分结合时，留有凹槽，在凹槽内涂液态可固化的防水材料，将两片相邻的板体粘合在一起。

本实用新型使地板在凹槽处涂上涂液态可固化的防水材料，这样可以解决了现有技术存在缺陷，解决了拼接石塑装饰材料无法阻水的问题。

申请人：徐州加林木业有限公司
地址：221323 江苏省徐州市邳州市戴圩镇王场村
国籍：CN
代理机构：南通市永通专利事务所(普通合伙)
代理人：葛雷
更多信息请下载全文后查看。

【CN209837550U】一种石塑板材【专利】

代理人李强
(51)Int .Cl . E04F 13/076(2006 .01) E04F 13/077(2006 .01)
( ESM )同样的发明创造已同日申请发明专利
(10)授权公告号 CN 209837550 U (45)授权公告日 2019.12.24
( 54 )实用新型名称一种石塑板材
( 57 )摘要本实用新型涉及建筑材料技术领域，具体涉
及一种石塑板材，由下至上包括基材层、彩膜层和UV层；所述基材层包括若干组的锁扣部，所述锁扣部包括相互配合的公扣和母扣；所述公扣和母扣互为对象设置在基材层的侧边上，所述公扣和母扣的厚度小于等于基材层的厚度；所述锁扣部与基材层的材质相同；所述公扣和母扣均为V 字型且具有开口，所述公扣的开口方向朝向基材层的上方，所述母扣的开口朝向基材层的下方；本实用新型通过公扣和母扣的设置，能够实现不同石塑板材之间的拼接，结构简单，使用方便；所述锁扣部与基材层的材质相同，能够实现锁扣部与基材层的强度均匀，避免由于材质不同导致的连接处应力集中而导致的断裂。2Βιβλιοθήκη CN 209837550 U
说明书
1/3 页
一种石塑板材
技术领域 [0001] 本实用新型涉及建筑材料技术领域，具体涉及一种石塑板材。
背景技术 [0002] 目前的墙体装饰板材由于表面具有不同的纹路和不同的颜色花纹，而受到欢迎。然而，墙体装饰板材仅具有装饰效果，不能同时具备有机材料的韧性和无机材料的强度和刚性，因此，使用受到了限制。 [0003] 而传统大都采用大理石，虽然它不污染环境、价位也不高，但由于大理石笨重，不易搬移，其强度、韧性都不够，容易造成破碎，会给材料增加成本，需要多个的固定点，从而占用的额外体积大，不适宜室内的装修使用。

【CN209742354U】一种木芯包塑建筑模板【专利】

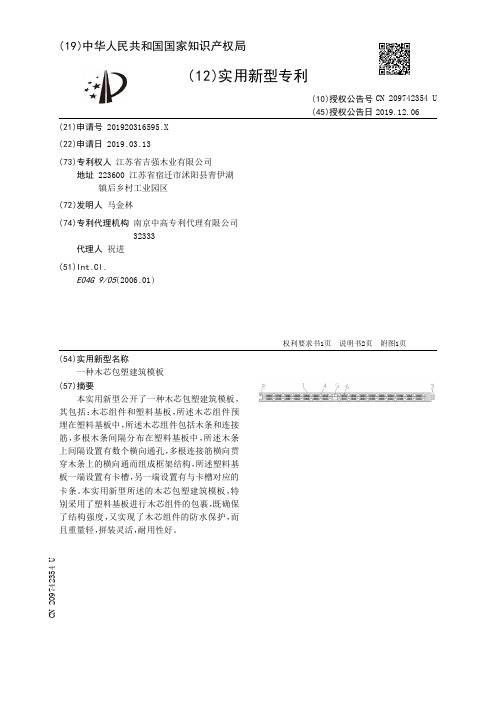

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920316595.X(22)申请日 2019.03.13(73)专利权人江苏省吉强木业有限公司地址 223600 江苏省宿迁市沭阳县青伊湖镇后乡村工业园区(72)发明人马金林　(74)专利代理机构南京中高专利代理有限公司32333代理人祝进(51)Int.Cl.E04G 9/05(2006.01)(54)实用新型名称一种木芯包塑建筑模板(57)摘要本实用新型公开了一种木芯包塑建筑模板，其包括：木芯组件和塑料基板，所述木芯组件预埋在塑料基板中，所述木芯组件包括木条和连接筋，多根木条间隔分布在塑料基板中，所述木条上间隔设置有数个横向通孔，多根连接筋横向贯穿木条上的横向通而组成框架结构，所述塑料基板一端设置有卡槽，另一端设置有与卡槽对应的卡条。

本实用新型所述的木芯包塑建筑模板，特别采用了塑料基板进行木芯组件的包裹，既确保了结构强度，又实现了木芯组件的防水保护，而且重量轻，拼装灵活，耐用性好。

权利要求书1页说明书2页附图1页CN 209742354 U 2019.12.06C N 209742354U权　利　要　求　书1/1页CN 209742354 U1.一种木芯包塑建筑模板，其特征在于，包括：木芯组件和塑料基板，所述木芯组件预埋在塑料基板中，所述木芯组件包括木条和连接筋，多根木条间隔分布在塑料基板中，所述木条上间隔设置有数个横向通孔，多根连接筋横向贯穿木条上的横向通而组成框架结构，所述塑料基板一端设置有卡槽，另一端设置有与卡槽对应的卡条。

2.根据权利要求1所述的木芯包塑建筑模板，其特征在于，所述塑料基板中设置有减重孔。

3.根据权利要求2所述的木芯包塑建筑模板，其特征在于，所述减重孔对称分布在连接筋的两侧，且位于相邻的两根木条之间。

4.根据权利要求1所述的木芯包塑建筑模板，其特征在于，所述木条为实木条、复合木条或者多个木片叠加结构。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920185111.2
(22)申请日 2019.02.02
(73)专利权人徐州加林木业有限公司
地址 221323 江苏省徐州市邳州市戴圩镇
王场村
(72)发明人翟麟　吕中林　薛玉涛　
(74)专利代理机构南通市永通专利事务所(普
通合伙) 32100
代理人葛雷
(51)Int.Cl.
E04F 13/077(2006.01)
C08L 27/06(2006.01)
C08L 23/28(2006.01)
C08K 3/26(2006.01)
(ESM)同样的发明创造已同日申请发明专利
(54)实用新型名称
木石塑三层结构装饰用材料
(57)摘要
本实用新型公开了一种木石塑三层结构装
饰用材料，此板材是三层结构，上层面板、下层底
板是木质单板，中间层是石塑基材。

本实用新型
采用三层结合在一起，可适用于多种环境，包括
地材和沙漠环境，同时对被粘物平整度的要求不
苛刻，而且面板花纹克服了传统石塑板材的单调
性增加使用时的舒适性和美感。

权利要求书1页说明书2页附图1页CN 209723481 U 2019.12.03
C N 209723481
U
权　利　要　求　书1/1页CN 209723481 U
1.一种木石塑三层结构装饰用材料，其特征是：此板材是三层结构，上层面板、下层底板是木质单板，中间层是石塑基材；上层面板、下层底板均为原木旋切、原木刨切或重组木刨切的木单板或木方，或是锯切出来的单板；上层面板、下层底板厚度为0.15-6mm；上层面板、下层底板与石塑基材均采用胶粘剂粘贴而成；胶粘剂采用冷压胶粘剂；布胶涂布量160g ±30g/m2。

2。
