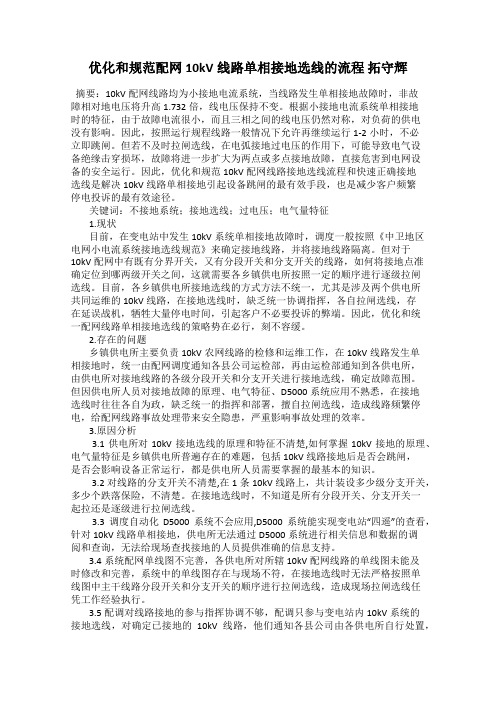

优化和规范配网10kV线路单相接地选线的流程拓守辉摘要:10kV配网线路均为小接地电流系统,当线路发生单相接地故障时,非故障相对地电压将升高1.732倍,线电压保持不变。
根据小接地电流系统单相接地时的特征,由于故障电流很小,而且三相之间的线电压仍然对称,对负荷的供电没有影响。
因此,按照运行规程线路一般情况下允许再继续运行1-2小时,不必立即跳闸。
但若不及时拉闸选线,在电弧接地过电压的作用下,可能导致电气设备绝缘击穿损坏,故障将进一步扩大为两点或多点接地故障,直接危害到电网设备的安全运行。
因此,优化和规范10kV配网线路接地选线流程和快速正确接地选线是解决10kV线路单相接地引起设备跳闸的最有效手段,也是减少客户频繁停电投诉的最有效途径。
关键词:不接地系统;接地选线;过电压;电气量特征1.现状目前,在变电站中发生10kV系统单相接地故障时,调度一般按照《中卫地区电网小电流系统接地选线规范》来确定接地线路,并将接地线路隔离。
但对于10kV配网中有既有分界开关,又有分段开关和分支开关的线路,如何将接地点准确定位到哪两级开关之间,这就需要各乡镇供电所按照一定的顺序进行逐级拉闸选线。
目前,各乡镇供电所接地选线的方式方法不统一,尤其是涉及两个供电所共同运维的10kV线路,在接地选线时,缺乏统一协调指挥,各自拉闸选线,存在延误战机,牺牲大量停电时间,引起客户不必要投诉的弊端。
因此,优化和统一配网线路单相接地选线的策略势在必行,刻不容缓。
2.存在的问题乡镇供电所主要负责10kV农网线路的检修和运维工作,在10kV线路发生单相接地时,统一由配网调度通知各县公司运检部,再由运检部通知到各供电所,由供电所对接地线路的各级分段开关和分支开关进行接地选线,确定故障范围。
但因供电所人员对接地故障的原理、电气特征、D5000系统应用不熟悉,在接地选线时往往各自为政,缺乏统一的指挥和部署,擅自拉闸选线,造成线路频繁停电,给配网线路事故处理带来安全隐患,严重影响事故处理的效率。
INSERT YOUR LOGO10kV线路接地的选线通用模板Daily management of production planning, organization, etc., to protect the safety of personnel and equipment, protect the production system, and promote the smooth development of enterprise management.撰写人/风行设计审核:_________________时间:_________________单位:_________________10kV线路接地的选线通用模板使用说明:本安全管理文档可用在日常管理中对生产进行的计划、组织、指挥、协调和控制等活动,实现保护人员和设备在生产过程中的安全,保护生产系统的良性运行,促进企业改善管理、提高效益,保障运作的顺利开展。
为便于学习和使用,请在下载后查阅和修改详细内容。
我国配电网中性点的运行方式,目前普遍采用不接地方式,这种运行方式的缺陷是:当10 kV配网系统发生线路单相接地时,形成小电流接地,使配网的未接地线路的对地电压升高,如图1,图中假设接地相为A相,此时未接地的10 kV母线B相、C相的对地电压,远远高于10 kV母线相电压的额定值。
由于非故障相电压升高,使整个配电系统承受长时间的工频过电压,对配电系统的设备及人身安全是极不利的。
为了快速切除非瞬时性单相接地故障线路,提高配电系统的可靠性,保证配电系统设备及人身安全,变电站综合自动化系统中,配备有10 kV线路接地选线系统,用于判别及切除非瞬时性单相接地故障线路。
1 接地选线原理当10kV配网系统发生单相接地故障时,故障相中负序及零电压方向与正序电压方向相反,正序、负序及电流方向相同,且零序电流方向滞后零序电压约90°o故障相中零序功率由线路流向电源侧,非故障相中零序功率由电源侧流向线路。
10kv高压配电室接地线标准10kv高压配电室接地线标准如下:一、接地装置的安装1.接地装置由垂直接地体和水平接地体组成,垂直埋设的接地体宜采用角钢、钢管或光面圆钢,不得采用螺纹钢。
接地体的截面积应满足装设地点短路电流的要求,长度应满足设计要求。
2.垂直接地体应垂直打入地下,顶端离地面深度不应小于0.6m。
3.角钢和钢管的接地体应采用焊接或热剂焊(放热焊接)。
4.接地线应与水平埋设的接地体焊接成一体。
5.接地线应尽量短而直,连接牢固,不应使接地线产生过大的弯曲。
6.接地线的弯曲处应呈弧形,弯曲半径不宜小于圆钢直径的5倍或扁钢厚度的20倍。
7.接地线跨越建筑物伸缩缝或沉降缝处,应设置补偿装置。
8.在土壤中含有带酸、碱、盐性物质处不得使用普通镀锌扁钢作接地体。
9.垂直打入地下的接地体应涂防腐漆或沥青漆,但应确保涂层厚度不小于50μm。
10.建筑物钢筋混凝土内的主钢筋宜作为自然接地体利用,但应确保其与接地体的连接可靠。
11.与电气设备相连接的接地装置应敷设在便于检查和维护的地方。
二、检查与维护1.每年至少对接地装置进行一次检查,并应做好记录。
对于重要设备和装置,应每季度检查一次。
2.检查内容包括:接地线的连接是否牢固;焊接部位是否有开裂、锈蚀现象;接地线是否有弯曲过大的情况;涂层是否脱落等。
3.对于敷设在土壤中的接地装置,应定期检查其埋设深度、接地电阻值等指标,并做好记录。
4.在检查过程中发现的问题应及时进行处理,并应符合相关规定和标准。
5.对于建筑物钢筋混凝土内的主钢筋作为自然接地体的利用,应定期检查其连接情况,确保其与接地体的连接可靠。
6.在维护过程中,应注意保护个人安全,避免发生意外事故。
7.对于重要设备和装置的接地线,应定期进行导通试验,确保其导通良好。
8.在使用过程中发现的问题应及时进行处理,并应符合相关规定和标准。
9.对于长期停用的电气设备,应重新进行接地装置的检查和维护工作。
10.在维护过程中,应注意保护个人安全和环境安全,避免发生意外事故和环境污染。
10kV线路接地的选线
我国配电网中性点的运行方式,目前普遍采用不接地方式,这种运行方式的缺陷是:当10 kV配网系统发生线路单相接地时,形成小电流接地,使配网的未接地线路的对地电压升高,如图1,图中假设接地相为A相,此时未接地的10 kV母线B相、C相的对地电压,远远高于10 kV母线相电压的额定值。
由于非故障相电压升高,使整个配电系统承受长时间的工频过电压,对配电系统的设备及人身安全是极不利的。
为了快速切除非瞬时性单相接地故障线路,提高配电系统的可靠性,保证配电系统设备及人身安全,变电站综合自动化系统中,配备有10 kV线路接地选线系统,用于判别及切除非瞬时性单相接地故障线路。
1 接地选线原理
当10kV配网系统发生单相接地故障时,故障相中负序及零电压方向与正序电压方向相反,正序、负序及电流方向相同,且零序电流方向滞后零序电压约90°o故障相中零序功率由线路流向电源侧,非故障相中零序功率由电源侧流向线路。
所以,中性点不接地配网系统中,发生单相接地故障时,系统中的电压电流有以下特定关系:
·在非故障线路中3I0的大小,等于本线路的接地电容电流。
第 1 页
本文部分内容来自互联网,不为其真实性及所产生的后果负责,如有异议请联系我们及时删除。
10KV配电线路杆塔接地技术方案设计为确保10KV配电线路杆塔的安全运行,必须采取有效的接地技术方案来保护设备和人员的安全。
下面是一个针对10KV配电线路杆塔的接地技术方案设计。
首先,接地设计应满足以下几个基本原则:1.接地电阻低:杆塔接地电阻应低于规定的限值,以确保电流能够有效地通过接地系统流向大地。
2.电流分布均匀:接地系统要保证电流在接地电极周围均匀分布,避免出现局部接地电阻过高的情况。
3.可靠性好:接地系统应具备良好的抗腐蚀、抗侵蚀能力,确保长期稳定可靠地运行。
一、接地电极选择:为了保证接地电阻低和接地电流分布均匀,可以选择铜杆、钢杆等金属材料作为接地电极。
接地电极要埋设在杆塔附近的土层中,最好深入到地下水位以下,以提高接地电阻。
二、接地装置设计:1.接地网格:沿着杆塔周边埋设金属网格,将每根杆塔连接起来形成一个接地网格,以增加接地面积。
2.接地极排列:将接地极均匀排列在杆塔周围,以确保接地电流在杆塔周围均匀分布。
接地极之间的距离可以根据实际情况进行合理设置,通常不宜超过10米。
3.管地接地极:适用于土层较干燥的区域,在接地极周围挖掘一个深度为1-5米的坑,并在坑底放置一根接地极,通过填埋导电材料来提高接地电导率和面积。
三、接地系统保护措施:为了保护接地系统不受雷击和过电压损坏,可以采取以下措施:1.安装避雷针:在杆塔顶部安装避雷针,将大部分雷电击入地下,保护杆塔和接地系统。
2.安装过电压保护器:在接地线路中安装过电压保护器,当出现过电压时,保护器将自动分流消耗过电压,避免对接地系统造成损害。
四、接地系统接地电阻测量:为了保证接地系统的正常运行,应定期进行接地电阻测量。
测量结果应低于规定限值,如有异常应及时采取措施进行修复。
综上所述,10KV配电线路杆塔接地技术方案设计包括接地电极选择、接地装置设计、接地系统保护措施和接地电阻测量等方面。
通过合理的设计和维护,可以保证杆塔接地系统的正常运行,提高设备和人员的安全性。
10KV架空配电线路典型设计
一、导线选择
在10KV架空配电线路的设计中,导线的选择非常重要,它直接影响到线路的输电能力和运行安全。
常见的导线类型有铝绞线、铝钢绞线和纯铜导线。
根据实际情况选择导线的截面积,一般根据负荷电流和线路长度进行计算。
二、杆塔布置
10KV架空配电线路的杆塔布置需要根据实际地形条件、负荷要求和结构安全性等因素进行合理设计。
杆塔的高度和跨距要满足相关的规范要求,保证线路电气安全和可靠性。
布设在沿线两侧的杆塔,间距一般为80-100米。
三、绝缘子选择
绝缘子是10KV架空配电线路中起到支持和绝缘作用的重要部件。
根据线路的电气要求和线路周边环境条件选择绝缘子的型号和数量。
常用的绝缘子有瓷绝缘子、复合绝缘子和玻璃钢绝缘子等。
四、接地设计
五、跳闸保护
跳闸保护是10KV架空配电线路的重要组成部分,它能及时切断故障点,保护线路及后续设备。
根据线路长度和运行条件选择合适的跳闸保护装置,如真空断路器、空气断路器等。
六、绝缘均压设计
七、附属设备设计
八、可研报告编制
以上是对10KV架空配电线路典型设计的一些主要内容的介绍。
设计过程中应充分考虑线路的安全性、可靠性和经济性,确保线路能够满足供电要求,并在运行中保持良好的运行状态。
文件编号:TP-AR-L9911In Terms Of Organization Management, It Is Necessary To Form A Certain Guiding And Planning Executable Plan, So As To Help Decision-Makers To Carry Out Better Production And Management From Multiple Perspectives.(示范文本)编订:_______________审核:_______________单位:_______________10kV线路接地的选线(正式版)10kV线路接地的选线(正式版)使用注意:该安全管理资料可用在组织/机构/单位管理上,形成一定的具有指导性,规划性的可执行计划,从而实现多角度地帮助决策人员进行更好的生产与管理。
材料内容可根据实际情况作相应修改,请在使用时认真阅读。
我国配电网中性点的运行方式,目前普遍采用不接地方式,这种运行方式的缺陷是:当10 kV配网系统发生线路单相接地时,形成小电流接地,使配网的未接地线路的对地电压升高,如图1,图中假设接地相为A相,此时未接地的10 kV母线B相、C相的对地电压,远远高于10 kV母线相电压的额定值。
由于非故障相电压升高,使整个配电系统承受长时间的工频过电压,对配电系统的设备及人身安全是极不利的。
为了快速切除非瞬时性单相接地故障线路,提高配电系统的可靠性,保证配电系统设备及人身安全,变电站综合自动化系统中,配备有10 kV线路接地选线系统,用于判别及切除非瞬时性单相接地故障线路。
1 接地选线原理当10kV配网系统发生单相接地故障时,故障相中负序及零电压方向与正序电压方向相反,正序、负序及电流方向相同,且零序电流方向滞后零序电压约90°o故障相中零序功率由线路流向电源侧,非故障相中零序功率由电源侧流向线路。
农村配电网中的10kV线路接地选线方法分析张炜摘要:本文以农村电网10kV线路为对象,指出了此领域接地保护的具体要求,探讨了接地选线的基本原理,最后对所制定的接地选线方案的实用性展开分析。
望能为此领域研究有所借鉴。
关键词:农村配电网;10kV线路;接地选线现阶段,针对我国10kV线路而言,其中性点主要采用的是不接地方式,对于此种方式来讲,往往会对接地保护工作带来诸多难点与问题,尤其是在接地选线的实用性及准确性上。
在发生于农村配网的各种停电故障中,超过60%为接地故障,而伴随10kV配电网整个系统架构的日渐完善,其对供电可靠性提出了更多且更加严格的要求。
本文就农村配电网中的10kV线路接地选线方法作一浅析。
1.接地保护的具体要求针对接地保护而言,其总体要求为:准确、快速的将故障线路切除。
现阶段,对于农村配网10kV线路来讲,其在接地保护方面主要有两种,分别为跳闸与告警。
针对接地告警来讲,对于有人值班的变电站较为适用,如果线路TV开口三角形的绕组,在实际运作中监测到零序电压,那么此时便会立刻告警,且值班员通过判断所属线路的零序电流,以及此段母线的各相对地电压,并实施拉路选线。
对于此种方式来讲,尽管可以将故障线路选出,但对于那些非故障线路,则会引发停电,并且最终结果受值班员主观因素影响较大,有着比较低的可靠性与准确性。
针对另外一种方式而言,即综合利用接地选线装置与线路保护装置,直接驱动故障线路,实现跳闸,从理论层面来讲,此种方式比较理想,同时还是无人值守集控站与变电站的不错方式。
但需要指出的是,因位于同一母线上的10kV线路,在具体状况方面存在差异,在电气参数方面也有比较大差异,尤其是农村电网,长距离的山区供电以及短距离的乡镇供电,吐过是同一母线,那么会经常出现拒动、误动等情况。
因此,较难切实满足继电保护在灵敏性、速动性及选择性等方面的要求。
2.接地选线的基本原理2.1接地故障的特点分析(1)针对故障线路零序电流而言,其大小实为全部非故障线路所对应的零序电流总和。
普速铁路10kV贯通线路中性点接地方式的选择摘要:针对普速铁路10kV贯通线路架空与电缆混架的特点,分析比较中性点不接地、中性点经消弧线圈接地以及中性点经低电阻接地等不同接地方式下对线路供电安全性、可靠性的影响,为如何合理选择普速铁路10kV贯通线路的中性点接地方式提供建议。
关键词:中性点不接地;消弧线圈接地;低电阻接地;1、引言在铁路供配电系统中,为提高供电可靠性,一般采用一条或两条10kV电力线路为沿线通信、信号等重要负荷提供电源,普速铁路称之为自闭、贯通线路,高速铁路称之为一级贯通、综合贯通线路。
铁路沿线每隔约40~50km设置一座由地方变电站接引电源的10kV配电所,配电所除就近为铁路生产生活负荷提供电源外,同时作为上述电力线路的电源,同一条线路的配电所具有相邻两所互供及跨所供电功能。
铁路10kV电力线路中性点接地方式的选择是一个涉及铁路供配电系统诸多方面的综合性技术问题,对于10kV配电所设计与供配电系统运行有着多方面的影响。
本文针对普速铁路10kV贯通线路架空与电缆混架的特点(文中统一以贯通线路为例阐述,自闭线路同理),分析比较中性点不接地、中性点经消弧线圈接地以及中性点经低电阻接地等不同接地方式下对线路供电安全性、可靠性的影响,为如何合理选择普速铁路10kV贯通线路的中性点接地方式提供建议。
2、不同接地方式对比10kV贯通线路中性点接地方式与单相接地故障电流、过电压水平及保护配置等有密切关系,直接影响贯通线路为铁路重要负荷供电的可靠性、连续性和运行的安全性,在选择中性点接地方式时应结合贯通线路和配电所的实际情况及运营方不同需求进行具体分析、综合考虑。
2.1中性点不接地中性点不接地优点如下:(1)发生单相接地故障时,不形成故障电流通路,仅非故障相对地电压升高,相间电压对称性并未破坏,故不影响用电设备的供电。
(2)允许系统短时带故障运行,不影响区间负荷连续用电。
(3)对通信电子设备干扰较小。
10kV线路接地的选线
我国配电网中性点运行方式,目前普遍采用不接方式,这种运行方式缺陷是:当10 kV配网系统发生线路单相接时,形成小电流接,使配网未接线路对电压升高,如图1,图中接相为A相,此时未接10 kV母线B相、C相对电压,远远高于10 kV母线相电压额定值。
非故障相电压升高,使整个配电系统承受长时间工频过电压,对配电系统设备及人身安全是极不利。
快速切瞬时性单相接故障线路,提高配电系统可靠性,保证配电系统设备及人身安全,变电站综合自动化系统中,配备有10 kV线路接选线系统,用于判别及切瞬时性单相接故障线路。
1 接选线原理
当10kV配网系统发生单相接故障时,故障相中负序及零电压方向与正序电压方向相反,正序、负序及电流方向相同,且零序电流方向滞后零序电压约90°o故障相中零序功率由线路流向电源侧,非故障相中零序功率由电源侧流向线路。
,中性点不接配网系统中,发生单相接故障时,系统中电压电流有以下特定关系:
·非故障线路中3I0大小,等于本线路接电容电流。
·故障线路中3I0大小,等于所有非故障线路I0(接电容电流)之和,接故障处电流大小,等于所有线路电容电流总和。
·非故障线路零序电流以超前零序电压90°
·故障线路零序电流与非故障线路零序电流相差180°
以上对中性点不接10kV配网系统发生单相接故障特点分析,可知判定接线路一般数学依据是:
·接线路零序功率由线路流向母线。
·接线路I0幅值最大,且滞后3U0,相角约90°
·如无接线路,判断为母线接。
2 10 kV线路接选线两种实现方法
现有变电站综合自动化系统中,10 kV线路接选线功能主要有两种实现方法:一是基于综合自动化系统分布式接选线系统,二是基于智能化自动调谐式消弧系统专用接选线系统。
2.1 综合自动化系统分布式接选线系统
综合自动化系统分布式接选线系统结构见图2。
接选线系统一般工作原理是:分散采集,集中判别。
即10 kV线路3U0、3I0采集测量工作,由10 kV线路保护测控装置完成,并上送接选线系统,接选线系统软件,各10 kV线路保护测控装置测量数据,进行集中判别,最终判定接线路,并系统定值切断接线路,实现小电流接故障切除。
这一系统中接选线具体实现过程如下:10 kV母线TV开口三角电压及10 kV线路零序电流,分别接入10 kV线路保护测控装置,由10 kV线路保护测控装置实时采集测量线路3U0、3I0,并计算出稳态3U0、3I0向量,当母线TV开口三角电压越限时,由10 kV线路保护测控装置捡出,并站内通信网向接选线系统发出"零序过压告警"信号,接选线系统收到"零序过压告警"信号后,启动接选线功能,系统综合自动化系统通信网络,收集同一母线上各线路零序电压和零序电流相关量值,向量计算短路功率方向,同时比较电流大小,判别接故障线路。
这期间,接选线软件多次收集数据,直到确定接线路。
接选线软件确定接线路后,通讯网向接线路所保护装置发送选线信号,接线路所保护装置,收到接选线软件选线信息后判定线路接,并通信网络向当监控系统发"线路接告警"信号,实现线路接功能。
当站内通讯网出现故障时,发生接告警保护装置,预定时间内,收不到接选线软件任何询问信息,则保护装置零序功率方向自行判别并报线路接告警。
一些中性点不接10kV配电系统,10kV电缆出线较多,当单条线路发生单相接故障时,其余非故障线电容较大,此时故障线路接零序电流较大,10kV线路保护测控装置就可采用零序电流直接跳闸方式切除故障线路。
2.2 智能化自动调谐式消弧系统专用接选线系统
智能化自动调谐式消弧系统专用接选线系统,见图3。
其主要由10 kV接变、消弧线圈控制单元线路接检测装置。
接变中性点电压、电流以及10 kV线路零序电流均接入线路接检测装置,线路接故障检测装置,实时采集系统中性点电压、电流幅值和相位,并测量配电网电容电流,自动识别系统中永久性接故障和瞬时性接故障。
当配电系统发生瞬时性单相接故障时,线路接故障检测装置,检测接容性电流,并消弧线圈控制单元,快速输出相应感性补偿电流,补偿接容性电流,使配网接故障自动恢复。
对非瞬时性单相接故障,消弧线圈补偿接容性电流同时,线路接故障检测装置,采用零序电压和零序电流突变量和零序功率方向等综合判据,快速准确判断接线路,并切除故障线路。
消弧线圈退出和无消弧线圈情况下,线路接故障检测装置,采用零序电流相对值和功率方向综合判据,也可独立运行并快速准确选出接线路。
基于智能化自动调谐式消弧系统专用接选线系统,采用快速动作消弧线圈作为接设备,以多CPU技术进行系统并行控制。
线路接故障检测装置与配电网快速消弧系统配合工作,自动跟踪配电网变化,系统可以使补偿与接选线同时进行,实现对配电网单相接故障进行全过程智能化处理。
当然,线路接区故障检测装置也可以单独设计,独立于消弧线圈运行。
这时线路接故障检测装置安装,接入不再是消弧线圈中性点U0、3I0,10kV母线TV开口三角电压3U0。
3 结论
综上所述,以上两种系统相比各有其优缺点。
综合自动化系统分布式接选线系统造价低,但要与综合自动化系统设备(通讯处理器、10 kV线路测控保护装置等)配合,才能完成接选线功能,且判定接线路时间较长,不能处理瞬时性接故障。
与之相比,智能化自动调谐式消弧系统专用接选线系统有明显优势,一是采用快速动作消弧线圈作为接设备,消弧线圈可快速输出感性补偿电流,实现对接容性电流快速补偿,使配电系统发生瞬时性单相接故障时,自动恢复正常。
对非瞬时性单相接故障,消弧线圈实现补偿同时,快速准确判断接线路并切除故障线路。
,智能化自动调谐式消弧系统造价高,但它集接检测和补偿于一体,极大提高了配电网安全运行及供电可靠性,变电站综合自动化系统中日益到广泛应用。
