两片罐基础知识

二片罐培训资料xx年xx月xx日contents •二片罐基础知识•二片罐生产设备与材料•二片罐质量控制与检测•二片罐生产环境保护与安全卫生•二片罐实际应用案例与市场前景•二片罐常见问题与对策目录01二片罐基础知识二片罐是一种由两块金属薄板组成，通过焊接方式封口的包装容器。

二片罐定义二片罐具有密封性好、加工方便、易于携带等优点。

同时，由于其采用金属材料制成，也具有较好的保护性能和外观质感。

特点概述二片罐的定义与特点分类二片罐可分为圆形和方形两种基本形状，其中圆形二片罐又可分为柱形和锥形，方形二片罐可分为立方形和卧方形。

用途二片罐广泛应用于食品、饮料、医药、化工等领域，如罐头、果汁饮料、药品包装等。

二片罐的分类与用途二片罐的生产工艺流程选用符合要求的金属薄板作为原料，进行处理和清洗。

原料准备排版与焊接检测与清洗印字与包装将两块金属薄板进行排版、对齐、焊接，形成二片罐的雏形。

对焊接完成的二片罐进行质量检测，清洗内部与外表面的焊渣和杂质。

在二片罐上印制产品信息、生产日期等文字，并进行包装，以备后续使用。

02二片罐生产设备与材料二片罐生产设备用于将金属板材卷成圆形，是二片罐生产的关键设备之一。

卷板机用于将金属板材切割成所需大小和形状。

剪板机用于将金属板材压成所需形状。

压弯机用于将金属板材焊接成所需形状。

焊接机用于制作二片罐的上下盖和容器本体。

金属板材用于涂装金属板材表面，提高防腐蚀能力。

涂料用于粘合金属板材，防止泄漏。

密封胶如瓶盖、把手等。

其他附件二片罐生产材料1生产设备与材料的国内外发展现状及趋势23国内卷板机、剪板机和压弯机等设备的精度和效率相对较低，需要进一步提高。

国内涂料和密封胶等材料的性能和质量与国外同类产品相比存在差距，需要加强研发和引进。

随着国内制造业的不断发展，二片罐生产设备与材料的国产化率也在逐步提高。

03二片罐质量控制与检测二片罐质量控制要点选用符合要求的钢材、涂料等原材料，保证其质量稳定且符合设计要求。

金属二片罐和三片罐的结构特点和使用范围00二片罐与三片罐的结构结构形状二片罐圆形罐或异形罐冲拔罐肉罐头、水果蔬菜罐头、深冲罐(DRD)各种罐头薄壁拉伸罐(DI罐)各种充气饮料罐为主三片罐圆形罐、方形罐或异形罐电阻焊罐各种饮料罐、食品罐、化工罐、压接罐食品罐、化工罐粘接罐各种饮料罐等1、二片罐(Two-pieceCan)的结构(1)二片罐的结构特点二片冲压罐是采用适当的冲压工艺，使圆形板坯经若干次冲压后成型的。

冲压成型后的杯形或其他形状的罐身，其侧壁完整、光洁、无接缝;底部和侧壁为一整体，没有传统三片式组合罐的侧壁与底部的卷封接缝。

正是由于上述结构特点，二片冲压罐很容易加工成各种圆形或异形的容器，即使是圆柱形结构的二片罐，也可以很方便地在柱体(罐身)的上缘部分和下缘部分进行适当的加工修饰，既可以使二片罐结构强度得到改善，也可以使圆柱形容器的造型更加美观。

二片冲压罐结构的另一特点是，大多数的二片罐都采用了易开启的结构形式，使二片罐的开启方便易行。

由于二片罐的罐形、结构尺寸及封口形式受到制罐设备的限制，可变化的余地很小，其结构设计在实质上是选定罐形、制造工艺方法及封口形式等。

二片罐的结构有五个部分，分别是罐底、下缘部分、罐侧壁、上缘部分和罐端盖。

罐底主要起支撑整个容器的作用。

罐底外形主要以圆拱形为主。

下缘部分是侧壁与罐底的连接部。

它常配合罐底脚设计成合适的外形，以保证二片罐具有足够的结构强度和适当的外观造型。

侧壁部分光滑平整，外表面可以进行涂装修饰。

侧壁的结构设计，必须使罐体具有一定的纵向压缩强度，其强度最低值应控制在1330N。

上缘部分是侧壁与罐盖封合的部位。

由于节约材料降低成本饿缘故，二片罐罐盖直径都较小，所以二片罐上缘部分采取缩颈一缩小二片罐筒体的口径，使之与罐盖相配合。

目前采用的缩颈形式有:双缩颈、三缩颈、旋压缩颈等。

罐盖部分可以根据实际需要进行设计。

饮料用的二片罐通常都是采用统一规格的易开盖。

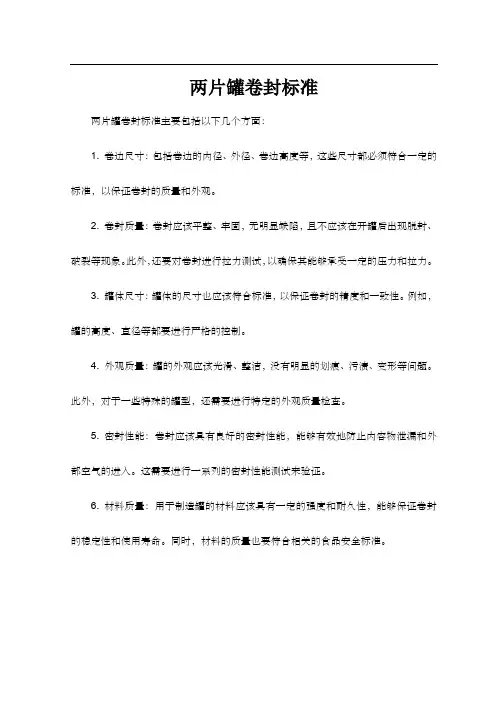

两片罐卷封标准
两片罐卷封标准主要包括以下几个方面：
1. 卷边尺寸：包括卷边的内径、外径、卷边高度等，这些尺寸都必须符合一定的标准，以保证卷封的质量和外观。

2. 卷封质量：卷封应该平整、牢固，无明显缺陷，且不应该在开罐后出现脱封、破裂等现象。

此外，还要对卷封进行拉力测试，以确保其能够承受一定的压力和拉力。

3. 罐体尺寸：罐体的尺寸也应该符合标准，以保证卷封的精度和一致性。

例如，罐的高度、直径等都要进行严格的控制。

4. 外观质量：罐的外观应该光滑、整洁，没有明显的划痕、污渍、变形等问题。

此外，对于一些特殊的罐型，还需要进行特定的外观质量检查。

5. 密封性能：卷封应该具有良好的密封性能，能够有效地防止内容物泄漏和外部空气的进入。

这需要进行一系列的密封性能测试来验证。

6. 材料质量：用于制造罐的材料应该具有一定的强度和耐久性，能够保证卷封的稳定性和使用寿命。

同时，材料的质量也要符合相关的食品安全标准。

总的来说，两片罐卷封标准是一个涉及到多方面的综合性标准，包括卷边尺寸、卷封质量、罐体尺寸、外观质量、密封性能和材料质量等多个方面。

这些标准的制定和执行，能够有效地保证卷封的质量和稳定性，提高产品的安全性和可靠性。

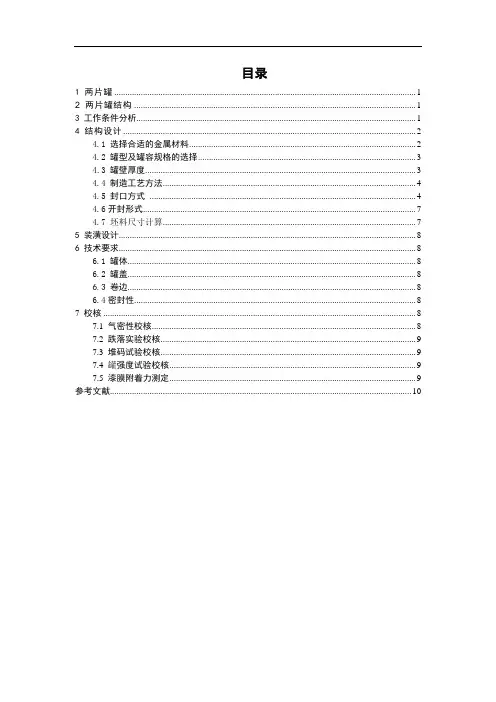

目录1 两片罐 (1)2 两片罐结构 (1)3 工作条件分析 (1)4 结构设计 (2)4.1 选择合适的金属材料 (2)4.2 罐型及罐容规格的选择 (3)4.3 罐壁厚度 (3)4.4 制造工艺方法 (4)4.5 封口方式 (4)4.6开封形式 (7)4.7 坯料尺寸计算 (7)5 装潢设计 (8)6 技术要求 (8)6.1 罐体 (8)6.2 罐盖 (8)6.3 卷边 (8)6.4密封性 (8)7 校核 (8)7.1 气密性校核 (8)7.2 跌落实验校核 (9)7.3 堆码试验校核 (9)7.4 罐强度试验校核 (9)7.5 漆膜附着力测定 (9)参考文献 (10)1 两片罐两片罐是以金属薄板为材料经冲压、拉伸加工成型的罐型包装制品，其罐身与罐底为一体，没有罐身接缝，只有一道罐身与罐盖的卷封线的包装容器。

其罐身制造有浅拉深、深拉深、变薄拉深三种方法，罐盖为易开盖。

啤酒易拉两片罐属于变薄拉深罐。

2 两片罐结构3 工作条件分析由于此金属罐用用于盛装啤酒，而啤酒具有一定的腐蚀性，再设计上要考虑罐体材料的抗腐蚀性能。

同时啤酒还属于充气饮料，在设计上要保证其罐体和罐盖材料具有有一定轴向强度和弯曲强度的要求，要求材料对内装物所产生的内压力有足够的耐压强度。

罐身上缘罐身罐身下缘(a)二片罐结构 (b)二片罐受力二片罐底部外形其啤酒配料主要为果汁、麦牙汁、乙醇、维生素及一定当量的啤酒花、纯净水，将以上原料按比例调配，经酵母菌发酵同时充入二氧化碳气体即成。

因此，啤酒是一种弱酸型饮料。

4 结构设计4.1 选择合适的金属材料：铝材（铝合金薄板）、镀锡薄钢板制造变薄易拉罐的材料有两种：铝材（铝合金薄板）、镀锡薄钢板。

易拉罐通常是由铝合金板材经多次变薄拉伸制成的罐身与马口铁制成的罐盖卷封（二重卷封）而成。

因为铝材具有较高的回收再使用价值，出于对环境保护的考虑，易拉罐大量使用铝材。

铝在包装业中的强劲对手来自PET材料，PET材料可以通过注塑模具制成奇形怪状，铝材就比较难。

二片罐按成型工艺的不用可分为：二片冲压罐：拉深罐、变薄拉深罐拉深罐：浅拉深罐（一次拉深）深拉深罐（DRD罐）（多次拉深）变薄拉深罐：（D&I罐）（多次拉深）二片罐的结构特点：1、二片冲压罐是采用适当的冲压工艺，使圆形板坯经若干次冲压拉深后成型的。

2、底部和侧壁为一整体，没有传统三片式组合罐的侧壁与底部的卷封接缝。

3、二片冲压罐很容易加工成各种圆形或异性容器，即使是圆柱形结构的二片罐，也不可以方便地在柱体（罐身）的上缘部分和下缘部分进行适当的加工修饰，既可以使二片罐结构强度得到改善，也可以使圆柱结构容器的造型更加完美。

4、二片冲压罐结构的另一特点是，大多数的二片罐都采用了易开启的结构形式，使二片罐的开启方便易行。

二片罐容器的结构有5个部分，分别为罐底、下缘部分、罐侧壁、上缘部分和罐盖。

二片罐的设计1、制罐材料选择拉深罐的原材料有镀锡板、涂料镀锡板、黑铁皮、涂料无锡钢板、铝合金薄板等。

浅拉深罐材料主要选用无锡钢板与涂料无锡钢板，深拉深加工时，材料的变形量大，使用铝合金薄板才能满足冲拔拉深时的塑性变形的要求。

经过模具制作及冲压工艺的调整后，目前人们也开始选用镀锡板来制造深拉深罐。

变薄拉深罐的原材料主要有铝合金薄板和镀锡薄钢板，现在人们普遍选用美国铝业协会标准（AA标准）的3000系列铝合金，近年来，由于国际上铝合金的价格不断上涨，国内外许多厂家开始选用镀锡板来制造变薄拉深罐。

2、二片罐的结构设计二片罐的罐型、尺寸及封口形式都受到制罐设备的限制，因此二片罐的结构设计实质上只是选定罐型、材料及封口形式，最后在罐的外表面进行装潢设计。

一般情况下，制罐设备的设计都考虑到金属罐有关标准的应用条件。

从罐型上看，各种罐型都各有特点。

圆柱形容器具有用料最少容量最大的特点。

在容量相同的条件下，方形容器的用料最多，比圆形容器的用料多40%，其他棱柱形容器也都比圆柱形容器用料多。

因此在设计选定容器形状时，应尽量选用圆柱形容器构型，异性容器只在必要时选用。

两片罐的制造技术及设备2010-06-25 22:24两片罐的制造技术及设备两片罐是为替代有严重铅污染的锡焊三片罐而发展起来的。

两片罐是采用一定形状的金属板片，用冲床通过拉深成型模具，使之经拉深、压延变形，成为罐底罐身为一体的包装容器。

将空罐充入包装物品后，套上罐盖进行卷边封口，即可得到完整的销售包装件。

因其整个罐体由两件组成，故称之为两片罐。

两片罐与三片罐相比具有如下优点。

如罐身无接缝、罐身与罐底无卷边封接，故密封性好，且节省了原材料；罐身可进行全面积装潢印刷；制罐程序简单，效率高等。

但也有不足之处，如对制罐材料的性能要求高，设备投资都较大，制罐技术、设备与模具精度要求也较高等。

两片罐的类型：按罐身的高低分有浅冲罐和深冲罐；按罐材分有两片铝罐和两片马口铁罐（镀锡板罐）；按罐身成型方法分有变薄拉深两片罐和深冲拉拔两片罐；按罐形分有圆罐和异形罐。

本节只介绍圆形罐的加工设备。

（一）变薄拉深两片罐成型加工及设备最早出现的变薄拉深两片罐是变薄拉深两片铝罐，后来才出现了变薄拉深镀锡钢板（马口铁）两片罐。

图17-13 变薄拉深两片罐加工工艺流程图1-板坯料; 2-冲压预拉深;3-再拉深; 4、5变薄拉深; 6-再变薄拉深完成成型;7-切罐身高度、齐边变薄拉深两片罐是在冲床上经模具内拉拔伸展而成型。

所用板坯材料的厚度为0.3～0.4mm，成型后的罐身壁厚为0.1～0.14mm，罐底基本保持原坯厚。

这种罐主要用于啤酒及含气的碳酸类饮料的包装。

1.变薄拉深两片罐加工工艺变薄拉深的工艺流程为：原材料（板材）→涂润滑油→下料（坯料）→冲拉→多次变薄拉深（1~3次不等）→切边（切罐口平齐）→清洗→烘干→罐内外表面喷涂→缩颈或翻边（直罐缩颈可省）→装潢印刷。

图17－13为变薄拉深两片罐的加工工艺流程图。

2.变薄拉深两片罐的主要成型设备一套完整的变薄拉深两片罐生产线由十多台不同类型的设备组成。

主要有薄板输送机、涂油机、多功能冲压机、再次涂油机、剪板机、坯料堆码机、整形冲机、控制装置及系统、后续处理设备和附属设备等。

二片罐培训资料xx年xx月xx日CATALOGUE目录•二片罐基本介绍•二片罐的生产工艺•二片罐的材质种类•二片罐的制造设备•二片罐的制造流程及规范•二片罐的质量标准及检验方法•二片罐的常见问题及解决方案01二片罐基本介绍二片罐指的是一种由两片材料组成的罐体，通常采用金属、塑料或复合材料制成。

两片材料在罐体的成型过程中被合在一起，形成一个密闭的空间，用于储存各种产品，如食品、药品、化妆品等。

1 2 3由于二片罐的罐体是由两片材料组成，在结合处容易形成密封，从而保证了产品的保质期和安全性。

密封性能好二片罐的体积小、重量轻，方便携带，适合户外活动或旅行时使用。

易于携带二片罐的制造过程相对简单，生产效率高，降低了生产成本。

生产效率高03个人护理产品个人护理产品如洗发水、沐浴露等也常采用二片罐作为包装形式。

01食品包装二片罐广泛应用于食品包装领域，如饮料、罐头食品、调味品等。

02医药包装二片罐也用于医药包装，特别是对于需要保持密封性的药品，如口服液、眼药水等。

02二片罐的生产工艺主要使用钢材和铝材作为原料，用于制作二片罐的上下两片。

原料对原料的质量要求较高，需要符合相关标准，如厚度、强度等。

质量要求原料需要进行妥善的存储和处理，避免出现损坏或污染。

存储和处理原料准备根据产品要求，制作相应的模具，包括上下两片模具。

加工成型模具准备将原料放入模具中，通过压制成型的方式，得到所需的二片罐形状。

压制成型对成型后的二片罐进行修整和打磨，确保表面光滑，无毛刺。

修整和打磨涂装根据产品要求，对二片罐进行涂装处理，如印刷图案、涂防锈漆等。

清洗对二片罐进行清洗，去除表面的杂质和油污。

烘干对涂装后的二片罐进行烘干，确保涂层干燥牢固。

表面处理对二片罐的尺寸进行检测，确保符合产品要求。

尺寸检测外观检测性能检测对二片罐的外观进行检测，如表面光滑度、涂层质量等。

对二片罐的性能进行检测，如抗压、抗拉等性能。

03质量检测020103二片罐的材质种类优点铝合金具有轻量化、耐腐蚀、易于加工等特点，表面光滑美观，适合用于制作高档二片罐。
