固态照明产品的电气和光度测试

LED能源之星标准LM79与LM80的区别LM-79:主要测试为光电性能测试，由于某些测试项目需要借助分布式光度计才能完成，所以一般的厂家没有能力做一份完整的报告，这个测试一般针对的是整灯的厂家。

主要的测试项目如下：总光通量:发光效率:光强分布:相关色温（CCT）:显色指数（CRI）:色品坐标（或称色度坐标）:输入交流（或直流）电压:输入交流（或直流）电流:输入功率（DC或AC）:输入电压频率:功率因子:LM-80主要测的是LED光源的流明维持，这一测试针对的是光源厂家，所以生产灯具的厂家只需要向你们的光源厂家要这一份测试报告就好了。

LM-79是固态照明产品电气和光度测量的方法针对所有LED产品的测试方法，包含测试内容：1、电参数（功率、电压、电流、功率因数）2、颜色参数3、光通量、光效4、光强分布5、色度不均匀性LM-79和LM-80与能源之星的关系：LM-79：能源之星中有大量光色参数的要求，其测试方法均引用LM-79作为测试方法标准LM-80：LM-80是针对LED光源光通维持率的测试方法针对LED光源而非LED灯泡和灯具，包含测试内容：1、光源在不同温度下的光通维持率2、光源在不同温度下的色度维持率LM-80的测试数据作为成品光源光通量的引用数据以计算成品灯的光通维持率和色度维持率并非有了LM-80数据就不需做光通维持率，同样需要测试验证。

LM79是IESNA(北美照明工程学会)批准的灯具能效标准。

而LM80光通维持率(LED寿命)标准. IES LM79测试是指固态照明产品的光电测量，主要是测试产品的光通量，光强，颜色度等等。

而IES LM80是LED光源流明维持测试，主要测试的是光通量输出的维持率，也就是LED光源的的寿命测试。

注：光通量是指光源表面辐射出能被人眼视觉感知的光能量。

其计算单位是流明（lm）。

照明产品的质量标准及检验方法照明产品是一种常见的电子产品，使用广泛。

它们不仅用于提供光线，还可以提高人们的生活质量和工作效率。

因此，质量标准和检验方法对于照明产品至关重要。

照明产品的质量标准主要包括以下几个方面：1. 光强和亮度：照明产品的主要功能是提供光线，因此光强和亮度是最基本的指标之一。

在质量标准中，应规定照明产品的光强和亮度的范围和要求，以确保产品能够满足用户的需要。

2. 色温和色彩性能：照明产品的色温和色彩性能是另一个重要的指标。

在质量标准中，应规定照明产品的色温范围和色彩性能要求，以确保其能够产生适合不同场景和需求的光线。

3. 能效和寿命：照明产品的能效和寿命是衡量其质量的重要指标。

能效是指照明产品提供单位光能所需的电能，寿命则是指照明产品的使用寿命。

在质量标准中，应规定照明产品的能效和寿命要求，以确保产品能够节能且具有较长的使用寿命。

4. 照度和光分布：照度是指照明产品在特定距离上光照到达的强度，光分布则是指照明产品产生的光线在空间上的分布情况。

质量标准应规定照明产品的照度和光分布要求，以确保产品能够提供均匀、充足的光照。

照明产品的检验方法包括以下几个方面：1. 光强和亮度的测量：光强和亮度可通过光度计进行测量。

检验人员可以将光度计放置在固定的位置上，然后打开照明产品，测量其所产生的光线的光强和亮度。

2. 色温和色彩性能的测量：色温可通过色温计进行测量，色彩性能可通过光谱分析仪进行测量。

检验人员可以将色温计或光谱分析仪放置在特定的位置上，然后打开照明产品，测量其所产生的光线的色温和色彩性能。

3. 能效和寿命的测量：能效可通过功率计进行测量，寿命可通过实际使用进行评估。

检验人员可以将功率计连接到照明产品的电源上，测量其消耗的电能，以评估其能效。

寿命则需要通过长时间使用和观察来评估产品的使用寿命。

4. 照度和光分布的测量：照度可通过照度计进行测量，光分布可通过光学测量设备进行测量。

检验人员可以将照度计或光学测量设备放置在特定的位置上，然后打开照明产品，测量其所产生的光线的照度和光分布。

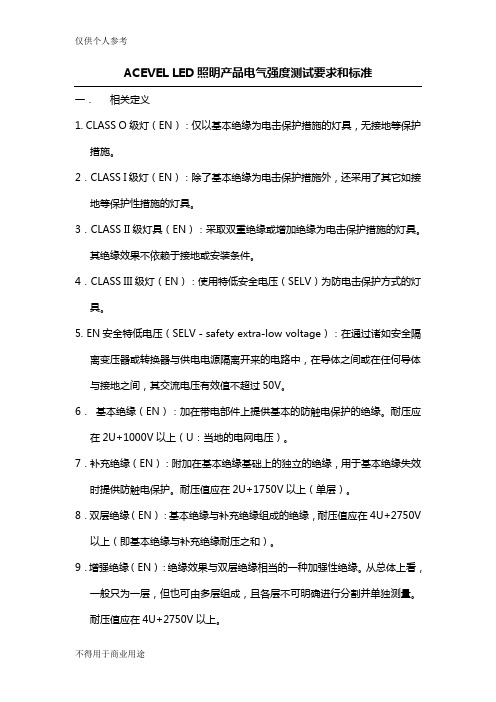

ACEVEL LED照明产品电气强度测试要求和标准一．相关定义1. CLASS O级灯（EN）：仅以基本绝缘为电击保护措施的灯具，无接地等保护措施。

2．CLASS I级灯（EN）：除了基本绝缘为电击保护措施外，还采用了其它如接地等保护性措施的灯具。

3．CLASS II级灯具（EN）：采取双重绝缘或增加绝缘为电击保护措施的灯具。

其绝缘效果不依赖于接地或安装条件。

4．CLASS III级灯（EN）：使用特低安全电压（SELV）为防电击保护方式的灯具。

5. EN安全特低电压（SELV－safety extra-low voltage）：在通过诸如安全隔离变压器或转换器与供电电源隔离开来的电路中，在导体之间或在任何导体与接地之间，其交流电压有效值不超过50V。

6．基本绝缘（EN）：加在带电部件上提供基本的防触电保护的绝缘。

耐压应在2U+1000V以上（U：当地的电网电压）。

7．补充绝缘（EN）：附加在基本绝缘基础上的独立的绝缘，用于基本绝缘失效时提供防触电保护。

耐压值应在2U+1750V以上（单层）。

8．双层绝缘（EN）：基本绝缘与补充绝缘组成的绝缘，耐压值应在4U+2750V 以上（即基本绝缘与补充绝缘耐压之和）。

9．增强绝缘（EN）：绝缘效果与双层绝缘相当的一种加强性绝缘。

从总体上看，一般只为一层，但也可由多层组成，且各层不可明确进行分割并单独测量。

耐压值应在4U+2750V以上。

10. 如何识别灯具产品的防触电保护等级：A．CLASS 0级灯，无代表符号。

特征：电源电压为50V以上高压/单层绝缘/无接地。

B．CLASS I级灯，无代表符号。

单层绝缘结构，外露可触金属需接地。

CLASSI 灯中可有部分结构为CLASS II结构。

特征：电源电压为50V以上高压/单层绝缘/有接地。

C．CLASS II级灯，用符号“回”表示。

II级灯通常为双重绝缘结构，但可以有部分结构为CLASS III结构（如变压器之后的低压部分）。

IEC 62560/FDIS 自镇流LED灯；灯头见后表。

、正常使用中，功能稳定，不会对用户及环境造成危险；、测试过程中，不得起火、冒烟、产生可燃性气体。

外部的金属部件（除灯头上的载流部件以外）不得带电。

IEC 62471 灯与灯系统的光生物安全1. 针对皮肤和眼睛(眼角膜)的光化学紫外危害辐射Es∑⋅⋅=400200λΔλλ)(SEE sIEC 62471 灯与灯系统的光生物安全对于超过RG0等级的灯和灯系统,以下信息应提供在用户说明书中: 明确声明,该灯或灯系统超过不危险类别,对于观察者的危险将依靠在用户 符合安装和使用该产品; 最严重的光辐射危害,和其他超过不危险类别的光辐射危害(见表1); 曝辐危害值(EHV)和危险距离(HD),及可选择的显示距离和EHV关系的 图形; 确定的危险类别以下的对于观察者的所有的危险等级的危险距离; 有关正确装配,安装,维护和安全使用的充足的介绍,包括明确的预防性的 警告,防止在危险光辐射下可能的曝辐; 安全操作流程的建议,和针对合理的可预见的误操作,误用,和危险的失效 模式的警告.详细的维护程序应,尽可能,包括关于要遵守的安全程序的清 晰的说明; 在5.4章中要求的标志的全部内容,和它们的解释,见表2; 客户可以使用何中控制措施的信息.IEC 62471 灯与灯系统的光生物安全表2:标志信息的解释和控制措施的指南危害种类 紫外线危害 200-400nm 无危险RG0 不要求 1类危险RG1 Minimise exposure to eye or skin. Use appropriate shielding 不要求 2类危险RG2 Eye or skin irritation may result from exposure. Use appropriate shielding 3类危险RG3 Avoid eye and skin exposure to unshielded product视网膜蓝光危害 300-400nm 视网膜蓝光和热危 害 400-780nm 角膜/晶状体红外危 害 780-3000nm 视网膜热危害,弱 视觉刺激 780-1400nm不要求Do not stare at operating lamp. May be harmful to the eyes. Do not stare at operating lamp. May be harmful to the eyes. Avoid eye exposure. Use appropriate shielding or eye protectionDo not look at operating lamp. Eye injury may result. Do not look at operating lamp. Eye injury may result. Avoid eye exposure. Use appropriate shielding or eye protection不要求不要求不要求Use appropriate shielding or eye protection不要求Do not stare at operating lampDo not stare at operating lampDo not look at operating lampIEC 62471 灯与灯系统的光生物安全可接受的与观察有关的最大危险把一个灯制定为一个特别的危险类别,是基于对在200mm距离上的灯辐射的评 估,以及适用的危险类别曝辐持续时间.然而,当一个灯装进一个产品,依赖于 产品的设计和它的用途,这些评估可能变得不具代表性.在这种情况下,产品可 以根据,特定的可预见的应用条件(与观察有关的危险)下,在最短距离,和最 大曝辐持续时间下进行评估. 不同的应用可以分成三类,根据在光源的光束内观察的可能性: 无意识的短时间 (车灯,射灯,手电筒,投影仪) 间歇的,偶尔的(或有可能的)短时间(很多玩具,因为儿童一般的注意力跨度是短的,实验室设备,家用,信号灯) 有意的(或很可能的)长时间(显示器)IEC 62471 灯与灯系统的光生物安全当一个产品按特定应用条件进行评估,与视觉有关的危险类别分级可能不同于装 在产品里的灯的危险类别.表3给出了产品根据特定应用条件下的最大允许危险 类别. 因此,如果一个3类危险的灯用在一个显示器内(有意的长时间曝辐),只可以 接受显示器按与观察有关的危险类别为不危险RG0. 如果一个3类危险的灯用在信号设备内(有意的短时间曝辐),只可以接受信号 设备按与观察有关的最大危险类别为1类危险RG1-可预见的曝辐通过接近距离 和最大曝辐时间受控. 如果一个3类危险的灯用在汽车大灯内(无意的短时间曝辐),只能接受汽车大 灯按按与观察有关的最大危险类别为2类危险RG2-可预见的曝辐通过最小接近 距离受控.IEC 62471 灯与灯系统的光生物安全表3:根据特定应用条件下,按与观察有关的危险评估,最大的允许的产品危险类别灯系统的危 险类别 不危险 1类危险 根据特定使用条件下的危险类别评估-与观察有关的危险 无意的短时间 不危险 1类危险 不危险 1类危险 有意的短时间 不危险 不危险-通过接近距离或通 过受控接近来限制曝辐 不危险-通过接近距离或通 过受控接近来限制曝辐 不危险-通过接近距离或通 过受控接近来限制曝辐 有意的长时间2类危险2类危险1类危险-通过接近距离或/和曝 辐持续时间或产品在受限地方使 用来限制曝辐 1类危险-通过接近距离或/和曝 辐持续时间或产品在受限地方使 用来限制曝辐3类危险2类危险-通过接近距离 或产品在受限地方使用来 限制曝辐表3作为指南.与应用有关的垂直标准能提供更多的所要求的评估的细节,和需要考虑的特 定安全控制措施. 应用特定条件下的定级仅适用于产品的预定用途.对维修和维护人员的安全措施应基于所用 灯的危险类别,而不依赖于灯系统的应用.IEC 62471 灯与灯系统的光生物安全根据2009-11-20发布的IEC 34/138/DC,关于LED光生物安全标识的要求: 1,LED灯泡: 类别的确定:LED 灯泡在最高额定电压下工作,在200mm的距离处, 按IEC62471测试并确定危险类别.测量条件应按照IEC TR 62471-2的第 5.2.2. 要求: 一般照明用途LED灯泡的视网膜蓝光危害(LB)不得超过RG1的 限值,UV不得超过Exempt的限值. 标识: LED灯泡确定为Exempt或RG1的不需要另外的标识;如果LED 灯泡用来替换自防护灯泡,则也应有该标志.IEC 62471 灯与灯系统的光生物安全2,LED模组: 类别的确定: LED模组工作在最高额定驱动电压或额定驱动电流,以及 最高标称温度下,在200mm的距离处,按IEC62471测试并确定危险类 别.测量条件应按照IEC TR 62471-2的第5.2.2. 要求: LED模组的视网膜蓝光危害(LB)不得超过RG2的限值,UV不 得超过Exempt的限值. 标识: LED模组确定为Exempt或RG1的不需要另外的标识;LED模组 确定为RG2的应有以下标志.IEC 62471 灯与灯系统的光生物安全3,LED灯具: 类别的确定: 如果灯具中使用的LED灯泡和LED模组已经按照IEC TR 62471-2的第5.2.2 进行了测试,灯具的类别与LED灯泡和LED模组的相 同. 要求: LED灯具不得超过RG2的限值. 标识: LED灯具确定为Exempt或RG1的不需要另外的标识;LED模组 确定为RG2的应有以下标志.Thank You!Thanks & Best Wishes! 朱晓东 灯具技术经理 上海天祥 E-Mail: vens.zhu@。

XXX产品检验标准(试验版)1.管理规章2.检验规章3.外观检验与标准4.功能测试与标准5.材料检查与标准6.包装7.附录.<LED标准和认证>,<LED光电性能测试的主要方面>,<照明基础参数简介>,<普通照明用安规><常用灯头形状><常用安规标志>,1.管理规章1.1 目的1) 本规范,系预防JBT生产的LED Lamp产品出现不良现象，确保LED Lamp的质量，以满足JBT需求。

2) 作为JBT内部与协力厂之间质量沟通桥梁。

3) 提供质量规范订定之参考。

1.2 范围适用于JBT所出货的LED lamp产品与零件，但设计图面或承认书有另行标定规格者，应优先采用该标定规格。

2. 检验规章2.1 目的1)抽样检验的目的，系决定可能被退货的任何状况。

2)抽样检验并非用以发现产品或系统的所有不良，而是确保送到客户的产品或系统可被接受。

2.2 定义1)批次：每次进料 / 出货的数量2)取样数：每批次取样的检验数。

3)严重缺点：产品的功能性缺点。

4)主要缺点：产品的组装或机构性缺点。

5)次要缺点：不影响产品之功能 / 组装 / 机构的缺点及外观缺点。

2.3抽样计划1)成品的抽样计划依据”抽样计划作业细则”规定执行。

2)采用『分批检查，分批验退』的方式。

3.外观检验与标准3.1 方法光源视线m-1.5m1.灯脚材料为铜镀镍,铆压在电源上盖.检查时注意灯脚本身是否有污痕,划伤,砸伤,利边锐角,电镀层是否有磨损,压花. 检查灯脚和电源上盖铆压后是否不垂直于上盖端面,灯脚之间是否平行,灯脚的脚距是否合格,可用灯头量具检查. 检查经过灌胶后,灯脚顶部被快压夹具压住后会否出现上述不良.可用灯头量具检查或按图纸检验.2.电源上下盖为塑胶PC,表面光面,颜色为象牙白,灌胶后结合在一起.检查时注意胶件本身是否有缩水,批锋,拉白,拖花,污痕等不良.塑胶颜色上下盖是否有色差,同一批货是否有色差.检查灌胶后是否有污痕,划伤,电源上下盖接合处是否有缝隙,是否对平.3.铝合金灯杯材料为铝合金,喷砂后上银色烤漆.检查时注意灯杯本身是否有污痕, 划伤,砸伤,利边锐角,漆层是否有磨损,压花..同一批货是否有色差.4.铝合金装饰环材料为锌合金,电镀银色.要特别注意其是否有起泡,拖花,划伤,变形,利边锐角. 同一批货是否有色差.5.透镜材料为透明PMMA,注意检查透镜本身是否有气泡,异物,刮伤,缩水,夹水纹,污痕.组装后是否会松动,透镜表面和灯杯表面装饰环是否对齐3.3.外观检查:3-3-1烤漆/喷漆测试：(此项主要用于铝合金灯杯和铝基板上的烤漆)1、百格测试：1)在100mm2之区域以美工刀每隔1mm划一条线(深度须见底材)，交叉刻画100个方格,以3M#600 Scotch胶布或与其兼容的胶布粘贴于刻画测试区, 将胶带以垂直方向瞬间并快速撕离，测试面上的漆不可有5%以上的脱落(不含)。

led及灯具产品检验标准XXX产品检验标准(试验版)1.管理规章2.检验规章3.外观检验与标准4.功能测试与标准5.材料检查与标准6.包装7.附录.,,<照明基础参数简介>,<普通照明⽤安规><常⽤灯头形状><常⽤安规标志>,1.管理规章⽬的1) 本规范,系预防JBT⽣产的LED Lamp产品出现不良现象，确保LED Lamp的质量，以满⾜JBT需求。

2) 作为JBT内部与协⼒⼚之间质量沟通桥梁。

3) 提供质量规范订定之参考。

范围—适⽤于JBT所出货的LED lamp产品与零件，但设计图⾯或承认书有另⾏标定规格者，应优先采⽤该标定规格。

2. 检验规章⽬的1)抽样检验的⽬的，系决定可能被退货的任何状况。

2)抽样检验并⾮⽤以发现产品或系统的所有不良，⽽是确保送到客户的产品或系统可被接受。

定义1)批次：每次进料 / 出货的数量2)取样数：每批次取样的检验数。

3)@4)严重缺点：产品的功能性缺点。

5)主要缺点：产品的组装或机构性缺点。

6)次要缺点：不影响产品之功能 / 组装 / 机构的缺点及外观缺点。

2.3抽样计划1)成品的抽样计划依据” 抽样计划作业细则” 规定执⾏。

2)采⽤『分批检查，分批验退』的⽅式。

3.外观检验与标准>⽅法光源视线1.灯脚材料为铜镀镍,铆压在电源上盖.检查时注意灯脚本⾝是否有污痕,划伤,砸伤,利边锐⾓,电镀层是否有磨损,压花. 检查灯脚和电源上盖铆压后是否不垂直于上盖端⾯,灯脚之间是否平⾏,灯脚的脚距是否合格,可⽤灯头量具检查. 检查经过灌胶后,灯脚顶部被快压夹具压住后会否出现上述不良.可⽤灯头量具检查或按图纸检验.2.电源上下盖为塑胶PC,表⾯光⾯,颜⾊为象⽛⽩,灌胶后结合在⼀起.检查时注意胶件本⾝是否有缩⽔,批锋,拉⽩,拖花,污痕等不良.塑胶颜⾊上下盖是否有⾊差,同⼀批货是否有⾊差.检查灌胶后是否有污痕,划伤,电源上下盖接合处是否有缝隙,是否对平.3.铝合⾦灯杯材料为铝合⾦,喷砂后上银⾊烤漆.检查时注意灯杯本⾝是否有污痕, 划伤,砸伤,利边锐⾓,漆层是否有磨损,压花..同⼀批货是否有⾊差.;4.铝合⾦装饰环材料为锌合⾦,电镀银⾊.要特别注意其是否有起泡,拖花,划伤,变形,利边锐⾓. 同⼀批货是否有⾊差.5.透镜材料为透明PMMA,注意检查透镜本⾝是否有⽓泡,异物,刮伤,缩⽔,夹⽔纹,污痕.组装后是否会松动,透镜表⾯和灯杯表⾯装饰环是否对齐.外观检查:3-3-1烤漆/喷漆测试：(此项主要⽤于铝合⾦灯杯和铝基板上的烤漆)1、百格测试：1)在100mm2之区域以美⼯⼑每隔1mm划⼀条线(深度须见底材)，交叉刻画100个⽅格,以3M#600 Scotch胶布或与其兼容的胶布粘贴于刻画测试区, 将胶带以垂直⽅向瞬间并快速撕离，测试⾯上的漆不可有5%以上的脱落(不含)。

LED灯具认证的安全要求及测试标准美国市场对LED灯具认证的安全要求主要有UL，ETL，CSA，MET，cTUVus等认证。

主要的认证测试标准有UL8750，UL1598，UL153，UL1993，UL1574，UL2108，UL1310，UL1012和UL60950-1等。

其中，UL8750是对照明产品中使用LED光源的安全要求，包括使用环境、机械结构、电气机构等方面的要求。

在测试评估方面，UL8750的主要测试有：与电击危险相关的测试评估，与热危险相关的测试评估，与机械结构和电气结构相关的测试评估，与能量危险相关的测试，与防火相关的材料评估，与应用环境相关的测试评估等。

UL1598是针对固定式灯具的安全要求，这类灯具皆不带电源线插头，包括台阶灯、吸顶灯、吊灯、壁灯、路灯、柱灯等。

UL153是对于便携式灯具的安全要求，这类灯具皆为带电源线插头，包括手提灯、橱柜灯、桌灯、落地灯等。

UL1993是对于自镇流灯和灯适配器的安全要求，这类灯内含驱动电路，如LED灯泡、紧凑式荧光灯CFL等。

UL1574和UL2108分别为隧道照明系统和低电压照明系统的安全要求。

UL1310适用于带2类安全回路的电源供应器，而UL1012适用于不带2类安全回路的电源供电器。

UL60950-1对可带LPS安全回路的电源供应器进行了规定。

对于LED照明产品做UL认证时，UL8750是必测项目，另外根据产品的类别和电源供应器的类别不同，需要增加相应灯具类和电源类标准的检测项目。

对于LED照明产品的安全检测认证，欧盟CE认证和美国UL认证的侧重点有所不同，CE认证侧重于产品的防触电安全性，而UL认证则更侧重于产品的防火灾安全性。

美国市场对LED灯具产品的电磁兼容要求就是FCC认证。

认证测试标准为FCCPART15B，认证类型为VOC（也就是一般的自我验证型式的认证）。

与欧盟的CE认证相比，FCC测试最大的区别就是它只有EMI方面的要求而无EMS的要求。
