江苏省江阴市第二中学2017届九年级下学期期中考试物理试题

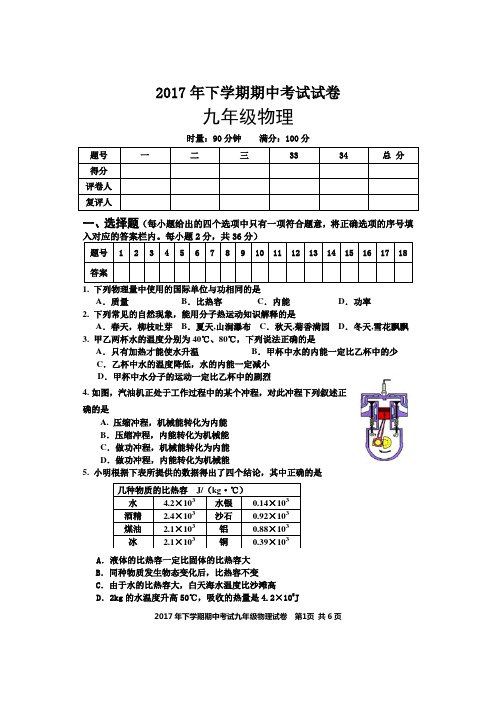

2017年下学期期中考试试卷九年级物理时量：90分钟满分：100分题号一二三33 34 总分得分评卷人复评人一、选择题（每小题给出的四个选项中只有一项符合题意，将正确选项的序号填题号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 答案1. 下列物理量中使用的国际单位与功相同的是A．质量B．比热容C．内能D．功率2. 下列常见的自然现象，能用分子热运动知识解释的是A．春天，柳枝吐芽B．夏天,山涧瀑布C．秋天,菊香满园D．冬天,雪花飘飘3. 甲乙两杯水的温度分别为40℃、80℃，下列说法正确的是A．只有加热才能使水升温B．甲杯中水的内能一定比乙杯中的少C．乙杯中水的温度降低，水的内能一定减小D．甲杯中水分子的运动一定比乙杯中的剧烈4.如图，汽油机正处于工作过程中的某个冲程，对此冲程下列叙述正确的是A. 压缩冲程，机械能转化为内能B．压缩冲程，内能转化为机械能C．做功冲程，机械能转化为内能D．做功冲程，内能转化为机械能5. 小明根据下表所提供的数据得出了四个结论，其中正确的是几种物质的比热容J/（kg·℃）水 4.2×103 水银0.14×103酒精 2.4×103沙石0.92×103煤油 2.1×103铝0.88×103冰 2.1×103铜0.39×103A．液体的比热容一定比固体的比热容大B．同种物质发生物态变化后，比热容不变C．由于水的比热容大，白天海水温度比沙滩高D．2kg的水温度升高50℃，吸收的热量是4.2×105J2017年下学期期中考试九年级物理试卷第1页共6页6. 下列关于温度、内能和热量的说法中，正确的是A．0℃的冰没有内能B．冬天，用嘴对着手哈气取暖是利用热传递来改变内能C．物体的温度越高，所含的热量就越多D．物体的机械能越多，其内能就越多7. 下列事例中不是利用“水的比热容较大”这一特性的是A. 汽车发动机用循环水冷却B. 在河流上建水电站，用水发电C. 让流动的热水流过散热器供暖D. 晚上向秧苗田里放水，以防冻坏秧苗8. 如图所示，对于图片中所描述的物理过程，下列分析中正确的是A. 厚玻璃内的空气被压缩时，空气的内能减少B. 瓶子内的空气推动塞子跳起时，空气的内能增大C. 试管内的水蒸气推动了塞子冲出时，水蒸气的内能减少D. 汽缸内的气体推动活塞向下运动时，气体的内能增大9.关于燃料的热值，以下说法中正确的是A．燃料的热值与燃料的种类有关系，与燃料的质量和燃烧状况无关B．燃烧1千克某种燃料放出的热量叫这种燃料的热值C．燃料燃烧时，质量越大，热值越大D．燃料不完全燃烧时的热值比完全燃烧时的热值小10.甲乙两台柴油机，甲的效率低于乙的效率，意义是A.甲的功率大于乙的功率B.甲消耗的燃料多于乙消耗的燃料C. 工作相同时间甲消耗的燃料一定比乙少D. 乙将燃料燃烧放出的能变成有用功的那部分能的比例比甲大11.现有A、B、C三个轻质小球，已知A带正电，A和B互相吸引，C和A互相排斥，则A. B一定不带电，C带正电B. B可能带负电，C带正电C. B一定带正电，C带负电D. B可能不带电，C带负电12.如图所示是一个便携式充电器正在给手机电池充电，在充电过程中，该手机电池相当于电路中的A. 电源B. 开关C. 导线D. 用电器13.下列说法正确的是A. 马路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的B. 教室里照明用的日光灯，有的是几盏灯同时亮、同时灭，它们是串联连接的C. 在金属导体中，自由电子移动方向与电流方向相同D. 甲轻质小球与带正电的乙轻质小球相互吸引，则甲可能带负电荷2017年下学期期中考试九年级物理试卷第2页共6页14.使用滑动变阻器时，闭合开关前，应把滑动变阻器的滑片调到阻值最大处，下列各图中滑片位置正确的是15.现有需要研究的课题：①导体的电阻跟它的材料的关系；②导体的电阻跟它的长度的关系；③导体的电阻跟它的横截面积的关系。

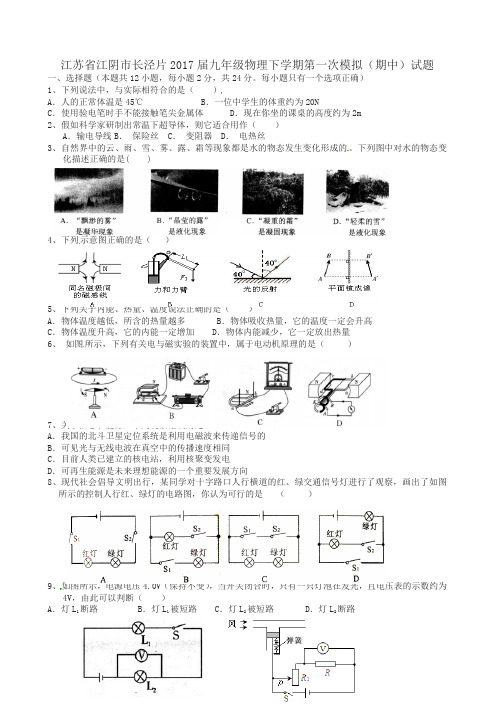

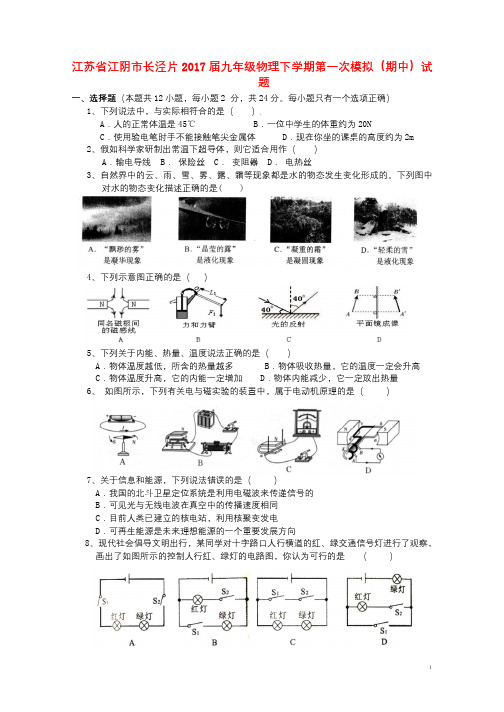

江苏省江阴市长泾片2017届九年级物理下学期第一次模拟（期中）试题一、选择题（本题共12小题，每小题2分，共24分。

每小题只有一个选项正确）1、下列说法中，与实际相符合的是（）A．人的正常体温是45℃B．一位中学生的体重约为20NC．使用验电笔时手不能接触笔尖金属体D．现在你坐的课桌的高度约为2m2、假如科学家研制出常温下超导体，则它适合用作（）A．输电导线B．保险丝C．变阻器D．电热丝3、自然界中的云、雨、雪、雾、露、霜等现象都是水的物态发生变化形成的。

下列图中对水的物态变化描述正确的是( )4、下列示意图正确的是（）5、下列关于内能、热量、温度说法正确的是（）A．物体温度越低，所含的热量越多B．物体吸收热量，它的温度一定会升高C．物体温度升高，它的内能一定增加D．物体内能减少，它一定放出热量6、如图所示，下列有关电与磁实验的装置中，属于电动机原理的是（）7、关于信息和能源，下列说法错误的是（）A．我国的北斗卫星定位系统是利用电磁波来传递信号的B．可见光与无线电波在真空中的传播速度相同C．目前人类已建立的核电站，利用核聚变发电D．可再生能源是未来理想能源的一个重要发展方向8、现代社会倡导文明出行，某同学对十字路口人行横道的红、绿交通信号灯进行了观察，画出了如图所示的控制人行红、绿灯的电路图，你认为可行的是（）9、如图所示，电源电压4.0V（保持不变），当开关闭合时，只有一只灯泡在发光，且电压表的示数约为4V，由此可以判断（）A．灯L1断路B．灯L1被短路C．灯L2被短路D．灯L2断路10、如图所示是一种风速测定装置，其中风速表是由电压表改装而成，R为定值电阻，R1为滑动变阻器。

T型管道的竖直管内装有可上下无摩擦自由移动的轻质活塞，活塞通过轻质细杆和滑动变阻器的滑片P相连，S闭合后，当风速增大时（）A.活塞上方气压变大，活塞向下运动，风速表的示数变大B.活塞上方气压不变，活塞静止不动，风速表的示数不变C.活塞上方气压变小，活塞向上运动，风速表的示数变大D.活塞向上运动，电路消耗的总功率变小11、用弹簧测力计竖直挂一铁球，当铁球露出水面三分之二体积时，弹簧测力计示数为4N；当铁球浸入水中一半体积时，弹簧测力计示数为1N，取下该铁球放入水中，铁球静止时受到的浮力是（）A．18N B．14N C．8N D．10N12、为了将放置在水平地面上重为100N的物体提升一定高度，设置了图3所示的滑轮组装置。

江苏省江阴市长泾片2017届九年级物理下学期第一次模拟（期中）试题一、选择题（本题共12小题，每小题2分，共24分。

每小题只有一个选项正确）1、下列说法中，与实际相符合的是（）A．人的正常体温是45℃ B．一位中学生的体重约为20NC．使用验电笔时手不能接触笔尖金属体 D．现在你坐的课桌的高度约为2m2、假如科学家研制出常温下超导体，则它适合用作（）A．输电导线B．保险丝C．变阻器D．电热丝3、自然界中的云、雨、雪、雾、露、霜等现象都是水的物态发生变化形成的。

下列图中对水的物态变化描述正确的是( )4、下列示意图正确的是（）5、下列关于内能、热量、温度说法正确的是（）A．物体温度越低，所含的热量越多 B．物体吸收热量，它的温度一定会升高C．物体温度升高，它的内能一定增加 D．物体内能减少，它一定放出热量6、如图所示，下列有关电与磁实验的装置中，属于电动机原理的是（）7、关于信息和能源，下列说法错误的是（）A．我国的北斗卫星定位系统是利用电磁波来传递信号的B．可见光与无线电波在真空中的传播速度相同C．目前人类已建立的核电站，利用核聚变发电D．可再生能源是未来理想能源的一个重要发展方向8、现代社会倡导文明出行，某同学对十字路口人行横道的红、绿交通信号灯进行了观察，画出了如图所示的控制人行红、绿灯的电路图，你认为可行的是（）9、如图所示，电源电压4.0V（保持不变），当开关闭合时，只有一只灯泡在发光，且电压表的示数约为4V，由此可以判断（）A．灯L1断路 B．灯L1被短路 C．灯L2被短路 D．灯L2断路10、如图所示是一种风速测定装置，其中风速表是由电压表改装而成，R为定值电阻，R1为滑动变阻器。

T型管道的竖直管内装有可上下无摩擦自由移动的轻质活塞，活塞通过轻质细杆和滑动变阻器的滑片P相连，S闭合后，当风速增大时（）A.活塞上方气压变大，活塞向下运动，风速表的示数变大B.活塞上方气压不变，活塞静止不动，风速表的示数不变C.活塞上方气压变小，活塞向上运动，风速表的示数变大D.活塞向上运动，电路消耗的总功率变小11、用弹簧测力计竖直挂一铁球，当铁球露出水面三分之二体积时，弹簧测力计示数为4N；当铁球浸入水中一半体积时，弹簧测力计示数为1N，取下该铁球放入水中，铁球静止时受到的浮力是（）A．18N B．14N C．8N D．10N12、为了将放置在水平地面上重为100N的物体提升一定高度，设置了图3所示的滑轮组装置。

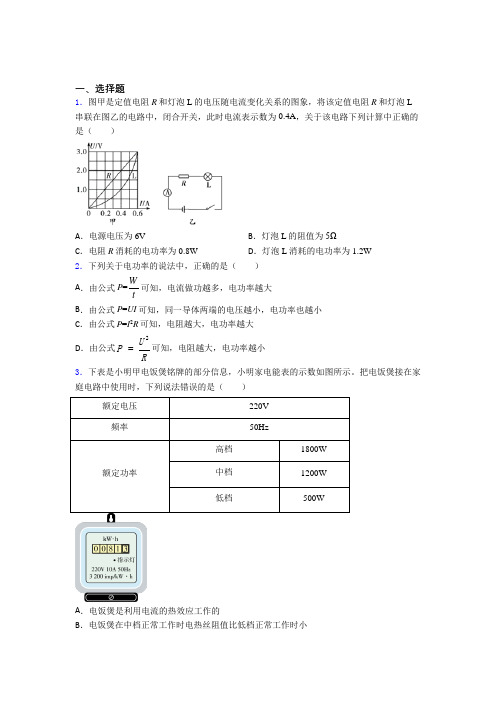

一、选择题1．图甲是定值电阻R和灯泡L的电压随电流变化关系的图象，将该定值电阻R和灯泡L 串联在图乙的电路中，闭合开关，此时电流表示数为0.4A，关于该电路下列计算中正确的是（）A．电源电压为6V B．灯泡L的阻值为5ΩC．电阻R消耗的电功率为0.8W D．灯泡L消耗的电功率为1.2W2．下列关于电功率的说法中，正确的是（）A．由公式P=Wt可知，电流做功越多，电功率越大B．由公式P=UI可知，同一导体两端的电压越小，电功率也越小C．由公式P=I2R可知，电阻越大，电功率越大D．由公式2UPR可知，电阻越大，电功率越小3．下表是小明甲电饭煲铭牌的部分信息，小明家电能表的示数如图所示。

把电饭煲接在家庭电路中使用时，下列说法错误的是（）额定电压220V频率50Hz额定功率高档1800W 中档1200W 低档500WA．电饭煲是利用电流的热效应工作的B．电饭煲在中档正常工作时电热丝阻值比低档正常工作时小C ．电饭煲在高档正常工作10min ，消耗的电能为1.08⨯106JD ．若家中只接入电饭煲，在高档正常工作10min ，电能表示数将变成84.3kW·h 4．如图所示的电路中，电源电压保持不变。

只闭合开关S ，电流表的示数为0.2A ，再闭合开关S 1，电流表的示数变化了0.3A ．那么闭合S 、S 1后，在相同的时间内，电流通过两个电阻所做的功之比是（ ）A ．2：3B ．3：2C ．5：2D ．1：25．如下图是华为电脑的电源充电器配件，从这个配件上的各项电学参数可以看出该款适配器工作时的最大输出功率约为（ ）A ．45WB ．65WC ．180WD ．432W6．当一个电阻的阻值为R 时，将它接在电路中通电一段时间，产生的热量为Q 。

如果要使它产生的热量为4Q ，下列办法中可行的是（ ） A ．将电压变为原来4倍，通电时间不变 B ．将电阻变为原来2倍，通电时间变为原来12C ．将电阻变为原来12，通电时间变为原来2倍 D ．将电压变为原来12，电阻变为原来2倍 7．下列用电器额定功率都相同，当它们在额定电压下工作，在相同时间内，电流产生的热量最多的是（ ） A ．空调B ．电热水壶C ．洗衣机D ．吸尘器8．创新实验小组的同学设计了一个室内温度测量仪，其简化电路如图甲所示，电源电压保持6V 不变，温度表由量程为0~3V 的电压表改装而成，定值电阻40ΩR =，热敏电阻0R 的阻值随温度t 变化的关系图像如图乙所示。

绝密★启用前2017届江苏省江阴市初级中学九年级下学期期中考试物理试卷（带解析）试卷副标题考试范围：xxx ；考试时间：84分钟；命题人：xxx学校:___________姓名：___________班级：___________考号：___________注意事项．1．答题前填写好自己的姓名、班级、考号等信息 2．请将答案正确填写在答题卡上第I 卷（选择题）一、选择题（题型注释）1、关于声现象，下列说法正确的是 A ．声音可以在固体中传播 B ．声音传播的速度与温度无关 C ．声音在真空中传播得最快D ．只要物体振动，我们就一定能听到声音2、下列现象与物态变化的对应关系中，正确的是（ ） A ．烧水时壶嘴冒着“白气”——凝华 B ．清晨花草上出现露珠——汽化 C ．在烈日下晾晒的湿衣服变干——升华 D ．加在饮料中的冰块逐渐变小——熔化3、要测量一个阻值约为600Ω的电阻R x ，提供的器材有：干电池两节、学生用电压表（量程为0﹣3V 、0﹣15V ）、学生用电流表（量程为0﹣0.6A 、0﹣3A ）、滑动变阻器试卷第2页，共12页（10Ω 2A ）和电阻箱R 0（0﹣9999Ω 5A ）各一个，开关、导线若干．下列四个设计方案中，能测出Rx 阻值的最合理的方案是（ ）A ．B ．C ．D ．4、在如图所示的四种情境中，人对物体做功的是（）A ．提着水桶在水平地面上匀速前进B ．扛着米袋慢慢爬上楼梯C ．用力推汽车，汽车没动D ．举着杠铃原地不动5、如图所示是一个电冰箱的简化电路图。

M 是压缩机用的电动机，L 是电冰箱内的照明灯泡。

关于电冰箱内电动机和照明灯的工作情况，下列说法中正确的是 ( )A ．电冰箱门关上时，S 1就自动闭合B ．电冰箱门打开时，S 1就自动闭合C ．电冰箱门打开时，S 2就自动闭合D ．电动机与照明灯不可以同时工作6、关于家庭电路的说法中，正确的是 （ ） A ．教室内的插座和日光灯是串联的B ．使用测电笔时，绝对不能触碰测电笔的任何金属部分C ．接触不良会给我们的生活带来不便，不会带来严重后果D ．熔丝熔断，是因为电路中用电器的总功率过大或短路7、一次家庭探究活动中，小明把一个正在发光的灯泡放到U 形磁体中间，惊讶地发现灯丝在晃动．关于这种现象，下列说法中正确的是 ( )A ．灯丝晃动是磁场对电流的作用B ．灯丝晃动是内能转化成了机械能C ．灯丝晃动一定是受到磁体的吸引作用D ．灯丝晃动是一种电磁感应现象8、下列四种用电器，其中主要是利用电流热效应来工作的是 ( )A ．电风扇B ．电冰箱C ．电视机D ．电水壶9、在生产生活中，下列情况主要从材料导电性考虑的是 ( ) A ．用铁制成煎锅 B ．用铜丝做导线C ．用钢丝制作弹簧D ．用铝合金制作飞机的外壳10、如图所示，木块在水平力F 的作用下，在水平桌面上向右做匀速直线运动.下列与拉力F 相互平衡的力是( )A ．木块受到的重力B ．木块对桌面的压力C ．桌面对木块的摩擦力D ．桌面对木块的支持力11、如图所示，一弹簧左端固定，右端连接一个小球，把它们套在粗糙的水平杆上，a 点是压缩弹簧后小球静止释放的位置，b 点是弹簧原长时小球的位置，c 点是小球到达试卷第4页，共12页最右端的位置。

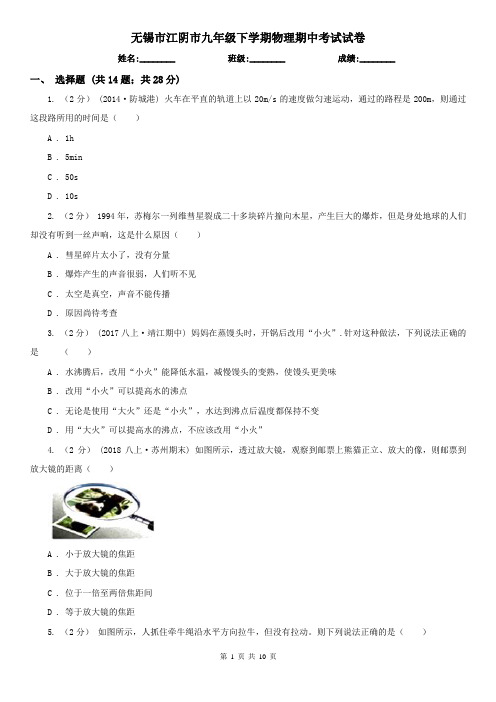

无锡市江阴市九年级下学期物理期中考试试卷姓名:________ 班级:________ 成绩:________一、选择题 (共14题；共28分)1. （2分）(2014·防城港) 火车在平直的轨道上以20m/s的速度做匀速运动，通过的路程是200m，则通过这段路所用的时间是（）A . 1hB . 5minC . 50sD . 10s2. （2分） 1994年，苏梅尔一列维彗星裂成二十多块碎片撞向木星，产生巨大的爆炸，但是身处地球的人们却没有听到一丝声响，这是什么原因（）A . 彗星碎片太小了，没有分量B . 爆炸产生的声音很弱，人们听不见C . 太空是真空，声音不能传播D . 原因尚待考查3. （2分） (2017八上·靖江期中) 妈妈在蒸馒头时，开锅后改用“小火”.针对这种做法，下列说法正确的是（）A . 水沸腾后，改用“小火”能降低水温，减慢馒头的变熟，使馒头更美味B . 改用“小火”可以提高水的沸点C . 无论是使用“大火”还是“小火”，水达到沸点后温度都保持不变D . 用“大火”可以提高水的沸点，不应该改用“小火”4. （2分） (2018八上·苏州期末) 如图所示，透过放大镜，观察到邮票上熊猫正立、放大的像，则邮票到放大镜的距离（）A . 小于放大镜的焦距B . 大于放大镜的焦距C . 位于一倍至两倍焦距间D . 等于放大镜的焦距5. （2分）如图所示，人抓住牵牛绳沿水平方向拉牛，但没有拉动。

则下列说法正确的是（）A . 绳拉牛的力小于牛拉绳的力B . 绳拉牛的力小于地面对牛的摩擦力C . 绳拉牛的力与牛拉绳的力是一对平衡力D . 绳拉牛的力与地面对牛的摩擦力是一对平衡力6. （2分） (2018八下·乌鲁木齐月考) 我们在宾馆常会用到旅行用的牙膏(如图所示)，根据你的观察和生活经验，你认为下列说法错误的是（）A . 牙膏盖子中间的尖锐物是为了增大压强B . 这支新牙膏受到的重力是3 NC . 挤压牙膏时可反映出力能使物体发生形变D . 牙膏盖上的条纹是为了增大摩擦7. （2分）水平桌面上的大烧杯内装有水，轻轻放入一个小球后，从烧杯中溢出200g的水，则下列判断正确的是（）A . 小球所受浮力可能大于1.96NB . 小球的质量可能小于200gC . 小球的体积一定等于200cm3D . 水对烧杯底的压强可能减小8. （2分） (2019八下·大庆期末) 只利用下图各组给定的器材做实验，不能完成其实验目的是（）A . 探究压力作用效果与受力面积的关系B . 研究液体压强与液体密度的关系C . 证明大气压强的存在D . 准确测出大气压的数值9. （2分） (2016八下·溧水期末) 小明在“造船比赛”中用三块大小相同的橡皮泥做成小船，把它们放在盛有水的水槽中，然后往小船内放入不同质量的物体，它们均能漂浮在水面上，如图所示．针对此现象，下列说法正确的是（）A . 三只小船受到的浮力相等B . 三只小船底面受到的压强相等C . 小船所装物体越重，受到的浮力越大D . 小船所装物体越轻，受到的浮力越大10. （2分） (2016八下·鄂州期末) 今年6月3日凌晨．云南普洱突然发生里氏6.4级地震．造成巨大人员和财产损失．下列有关地震所涉及物理知识的说法中错误的是（）A . 救灾直升飞机保持一定髙度匀速飞行时空投物资的过程中机械能保持不变B . 强烈地震引发雪崩，冰雪石块飞速涌下过程中重力势能减小，动能增大C . 救援人员必须在飞行的飞机到达目标区域上方之前时投放救灾物质D . 直升飞机升空时．螺旋桨高速转动在桨上下表面形成压强差使飞机获得升力11. （2分） (2017八下·禹州期末) 下列估算中，最接近实际的是（）A . 一支新圆珠笔的重力约为10牛B . 一中学游泳时所受的浮力约为500牛C . 一成年人站立在地面上时的压强约为1500帕D . 一学生沿着楼梯匀速上了三楼，该同学登楼做的功最接近于1000J12. （2分） (2017九上·天河月考) 如右图所示，两端分别站着一个大人和一个小孩，杠杆平衡。

2017年江苏省无锡市江阴二中中考物理二模试卷一、选择题（本题共12小题，每小题2分，共24分．）1．（2分）下列有关声现象的说法中不正确的是（）A．太空中，两名宇航员不能直接对话，是因为真空不能传声B．使用MP3时，调节音量旋钮是为了改变声音的音调C．公路旁边安装隔音板是为了阻断噪声传播D．蝙蝠利用超声波确定目标的位置，说明声音能传递信息2．（2分）如图所示的四种现象中，由于光的反射形成的是（）A．手在屏幕上形成“手影”B．景物在水中形成“倒影”C．放大镜把文字放大D．笔好像在水面处“折断”3．（2分）如图所示为一个固体被均匀加热熔化时的温度一时间图象，则下列说法中正确的是（）A．此固体的内能不变B．此固体是晶体C．在熔化过程中该物质的比热容变大了D．在熔化过程中该物质的比热容变小了4．（2分）中国语言丰富多彩，其中蕴含着许多物理知识，下列对应的物理知识不正确的是（）A．四两拨千斤﹣﹣杠杆原理B．镜花水月﹣﹣平面镜成的像是虚像C．落叶归根﹣﹣地球上的所有物体都受到重力作用D．站着不如躺着﹣﹣躺着对地面的压力比站立时小5．（2分）如图是关于电磁现象的四个实验，下列说法正确的是（）A．图甲是研究发电机工作原理的实验装置B．图乙实验说明通电导体周围存在磁场C．图丙是探究磁铁磁性强弱的实验装置D．图丁是探究电磁感应现象的实验装置6．（2分）针对图下的四幅图，下列说法不正确的是（）A．甲图中易拉罐变瘪了，说明了大气压的存在B．乙图两个表面光滑的铅块相互压紧后，能悬挂若干钩码而不分开，说明分子在不停的作无规则运动C．丙图中，人造地球卫星从A点运动到B点时将重力势能转化为动能，机械能不变D．丁图中白雾的形成是由于水蒸气液化放热7．（2分）如图所示为多功能车用安全锤，以下关于安全锤的分析正确的是（）A．安全锤上配备的螺丝起子在使用时相当于一个省力杠杆B．要使手电筒中的3个LED灯工作时互不影响，应将它们串联C．榔头的前端做的很尖锐是通过减小受力面积来减小压强D．利用吸磁杆的磁性可吸引所有金属8．（2分）题图中的四种操作行为符合安全用电规范的是（）A．甲图中，有人触电无法切断电源时，立即用干木棍挑开电线B．乙图中，用手握住测电笔的金属杆判断插座是否有电C．丙图中，熔丝熔断后，用铜丝代替熔丝接入电路D．丁图中，直接用潮湿的手去拔插头9．（2分）一蓄电池正负极标志模糊不清，以下四组器材中，无法判断蓄电池正负极的是（）A．开关、螺线管、小磁针、若干导线B．开关、小灯泡、电流表、若干导线C．开关、小灯泡、滑动变阻器、若干导线D．开关、电压表、若干导线10．（2分）为了研究“电流通过导体产生的热量与哪些因素有关”，小秋设计如图所示的实验：先在一块电路板上插上四根相同的竹筷，然后在相对的两根竹筷间分别连上阻值不同的电阻丝AB和CD（R AB＜R CD），最后和开关、蓄电池组成一电路．实验时，小秋将一块长方体泡沫块水平放在两根电阻丝上，闭合开关，发现搁在CD上的泡沫块先被切断．下列说法正确的是（）A．本实验研究的是电热Q与电流I的关系B．本实验研究的是电热Q与电阻R的关系C．实验中两根电阻丝产生的热量是Q AB＞Q CDD．将泡沫块换成薄冰块也可以完成该实验11．（2分）某运动员做蹦极运动，如图甲所示，从高处O点开始下落，A点是弹性绳的自由长度，在B点运动员所受弹力恰好等于重力，C点是第一次下落到达的最低点．运动员所受弹性绳弹力F的大小随时间t变化的情况如图乙所示（蹦极过程视为在竖直方向的运动）．下列判断正确的是（）A．从A点到C点过程中运动员减速下落B．从B点到C点过程中弹性绳的弹性势能一直增大C．t0时刻对应的是运动员在B点的时刻D．运动员重力大小等于F012．（2分）如图甲是灯泡L和电阻R的I﹣U关系图象，灯丝电阻受温度的影响，温度越高电阻越大．将L和R以两种不同的方式接在同一电源上，如图乙和丙．若乙图中U1：U2=m，丙图中I1：I2=n，则下列关系式中正确的是（）A．m=n B．n= C．n＜D．n＞二、填空题（本题共10小题，每空1分，共24分）13．（2分）小明用天平和量筒测量矿石的密度．先把天平放在桌面上，调节好天平后，测出矿石的质量如图所示，矿石的质量为g，接着他测出矿石的体积为20cm3．则矿石的密度为kg/m3．14．（2分）2014年诺贝尔物理学家奖颁发给蓝色发光二极管发明者．二极管是用（选填“导体”“半导体”或“绝缘体”）材料制成的、正是因为集齐、绿、蓝三原色的LED光，才能产生照亮世界的LED白色光源．15．（3分）一位试乘员描述了飞机起飞时的场景：接到控制塔信号后，飞机启动并加速，跑道往后移动越来越快，喷气发动机的推动力使它腾空而起．（1）试乘员看到窗外的跑道往后移动是以参照物的．（2）飞机离开地面时，机翼上方的空气流速机翼下方的空气流速（选填“大于”、“等于”或“小于”）．（3）飞机的喷气发动机属于内燃机，它通过做功把转化为机械能．16．（3分）如图所示是“擦窗机器人”，它的质量为2kg，它的“腹部”有吸盘．当擦窗机器人的真空泵将吸盘内的空气向外抽出时，它能牢牢地吸在竖直玻璃上．（g取10N/kg）（1）当擦窗机器人在竖直玻璃板上静止时，若真空泵继续向外抽气，则擦窗机器人受到的摩擦力（选填“变大”、“变小”或“不变”）（2）吸盘与玻璃的接触面积为2×10﹣3m2，若吸盘在此面积上对玻璃的压强为1.5×105Pa，则吸盘对玻璃的压力是N．（3）擦窗机器人以0.2m/s的速度匀速竖直向下运动，重力做功的功率是W．17．（2分）现在的手机大多带有照相机功能，其镜头相当于镜，拍照时，所成的像是倒立、（选填“放大”或“缩小”）的实像．18．（2分）小明家的电子式电能表表盘上标有“3200imp/（kW•h）”字样．为测电暖器实际消耗的功率，小明将标有“220V 1000W”字样的电暖器单独接入自家电路中，观察电能表上的指示灯在1min闪烁48次，则电暖器消耗的电能是kW•h，该电暖器的实际功率是W．19．（2分）行驶中的汽车在紧急刹车时，刹车片会发烫，这是通过的方式增加物体内能的．若汽车行驶过程中消耗汽油2kg，则这些汽油完全燃烧能放出J的热量．（汽油热值4.6×107J/kg）20．（3分）如图，水平桌面上有一块圆形玻璃转盘，距转盘2m高处有一盏灯成像在其中，灯的像距离该灯m；若用手水平拨动转盘，则会观察到灯的像的位置（选填“改变”或“不改变”），停止拨动转盘后，转盘还会继续转动，这是由于转盘具有．21．（2分）如图所示，甲、乙两个粗细不同的容器里盛有质量相等的不同液体，比较液体对容器底部的压强p甲p乙，将同一支密度计先后放入甲、乙两液体中，密度计浸入甲液体的深度比浸入乙液体大，密度计在甲液体中受到的浮力在乙液体中受到的浮力（填“大于”“等于”或“小于”）22．（3分）如图所示利用小型直流发电机给电动机供电，发电机的输出功率为1000W，输电电压为250V，两根输电导线总电阻为7.5Ω，其它导线电阻忽略不计，电动机线圈电阻4Ω．电动机两端的电压是V；电动机的输出功率W；电动机的效率为．三、（4分）按要求作图23．（2分）如图所示，一束光从水中斜射到水面，请画出反射光线和折射光线的大致方向．24．（2分）图a是一种简易晾衣架，它的横杆相当于一个杠杆，如图b，0点是支点，F2是阻力，请作出A点受到的动力F1的示意图和它的力臂l1．四、解答题（本题共4小题，共28分．其中25、26、27、28题应写出必要的解题过程）25．（7分）图甲是某班科技小组设计的风力测定装置示意图，图乙是其电路图．电阻R′随风力变化关系如图丙所示．已知电源电压恒为9V，定值电阻R0为2Ω，电压表量程为0～3V．使用该装置测定风力，则：（1）求无风时电压表的示数；（2）求能够测量的最大风力；（3）如果保持电压表量程不变，且只能在电路中增加一个电阻R，使该装置能测量的最大风力增加到900N，计算电阻R的阻值，并说明其连接方式．（只需答出一种方案即可）26．（7分）借助斜面可以展开许多实验探究，阅读并回答下列问题：（1）为了模拟研究汽车超载和超速带来的安全隐患，同学们设计了如图1甲、乙、丙所示的实验．将三个小球从斜面是由静止释放，推动小木块运动一段距离后静止，则：①选择甲、乙两图所示的实验进行比较，是用来研究带来的安全隐患．②选择乙、丙两图所示实验进行比较，可以得到的结论是．（2）改变斜面右侧平面的粗糙程度，同学们又探究了“阻力对物体运动的影响”的实验．①在这一实验中，要让小球在斜面上（选填“同一”或“不同”）高度由静止释放，观察小球运动的．②通过这一实验我们可以推理得出：如果运动物体不受力将．（3）再加一个弹簧测力计，同学们还探究了“滑动摩擦力与哪些因素有关”的实验．先将长木板N平放，用弹簧测力计拉着木块M在N上做匀速直线运动，如图2甲，此时木块M所受滑动摩擦力为f甲；然后再将N支起，仍然用弹簧测力计拉着木块M沿N斜向上做匀速直线运动，如图2乙，此时木块M所受滑动摩擦力为f乙①本实验探究的是滑动摩擦力与的关系．②木块M受到的滑动摩擦力大小关系是f甲f乙．27．（7分）某学校STS研究小组进行了调光台灯的设计．如图为小明同学设计的调光灯电路，如图所示．所用器材及规格为：两节新的干电池、一个小电灯（2.5V 1.25W）、一个开关、一个滑动变阻器（10Ω 1A）．（1）连接电路时，开关要，滑动变阻器的滑片要放在最端．（“左”或“右”）（2）正确操作后，小明无论如何移动滑片P，灯泡始终不亮，于是，他将电压表分别接在电源两端，示数为3V，灯两端，示数为0，滑动变阻器两端，示数为3V，如果故障只有一个，这个故障一定是滑动变阻器断路，你认为小明的判断正确吗？为什么？（3）排除故障后，小灯泡能持续改变灯泡的亮度，当小灯泡正常发光时，电路中的电流为A，小明查了一下这个小灯泡的规格，得知这个灯泡在正常工作时将电能转化为光能的效率为10%，求小明设计的调光台灯在L正常工作时的效率为（4）小刘觉得小明设计的调光台灯有明显不足，他设计了如乙图所示的电路，你觉得小刘设计的调光台相比小明的调光台灯好在哪里？．28．（7分）干簧管（也叫干簧继电器）比一般机械开关结构简单、体积小、速度高、工作寿命长；而与电子开关相比，它又有抗负载冲击能力强的特点，工作可靠性很高．如图甲所示为干簧管的结构简图，其中磁簧片是一种有弹性的薄铁片，被固定于玻璃管上．（1）当将一个条形磁铁与干簧管平行放置时，干簧管的磁簧片就会被，且靠近的那两个端点会被磁化成异名磁极而相互吸引，触点将会闭合，将电路接通；当条形磁铁远离干簧管时，磁簧片的磁性消失，在弹力的作用下触点就会．（2）某同学设想用干簧管制作水位自动报警器，图2是他设计的一部分情况，请帮助他完成其余部分的设计：①设永久磁铁所受的重力为3N，浮球的体积为200cm3，不计滑轮处的摩擦．则要想让此装置能正常工作，浮球的质量应满足什么条件（取g=10N/kg）？②他手边还有开关、红灯、绿灯和电铃各一个，导线若干，请在图中的虚线方框内画出报警电路，要求：水位到达A处时，红灯亮，电铃报警；水位到达B处时，绿灯亮，电铃报警．2017年江苏省无锡市江阴二中中考物理二模试卷参考答案与试题解析一、选择题（本题共12小题，每小题2分，共24分．）1．（2分）下列有关声现象的说法中不正确的是（）A．太空中，两名宇航员不能直接对话，是因为真空不能传声B．使用MP3时，调节音量旋钮是为了改变声音的音调C．公路旁边安装隔音板是为了阻断噪声传播D．蝙蝠利用超声波确定目标的位置，说明声音能传递信息【解答】解：A、真空不能传声，所以宇航员在太空中不能直接对话，故A正确；B、使用MP3时，调节音量旋钮是为了改变声音的响度，故B错误；C、设立隔音墙是为了在传播过程中减弱噪声，故C正确；D、蝙蝠飞行过程中能够发出超声波，利用超声波确定目标的位置，说明声音能传递信息，故D正确．故选B．2．（2分）如图所示的四种现象中，由于光的反射形成的是（）A．手在屏幕上形成“手影”B．景物在水中形成“倒影”C．放大镜把文字放大D．笔好像在水面处“折断”【解答】解：A、影子的形成说明光是沿直线传播的，由于光的直线传播，被物体挡住后，物体后面就会呈现出阴影区域，就是影子，故与题意不符；B、景物在水中形成“倒影”，属于平面镜成像，是由于光的反射形成的，符合题意．C、用放大镜看文字时，文字变大了，属于凸透镜成像，是由于光的折射形成的．故与题意不符．D、从水中笔上反射的光从水中斜射入空气中时，发生折射，折射光线远离法线，当人逆着折射光线的方向看时，看到的是笔的虚像，比实际位置偏高，所以感觉折断了，故与题意不符；故选B．3．（2分）如图所示为一个固体被均匀加热熔化时的温度一时间图象，则下列说法中正确的是（）A．此固体的内能不变B．此固体是晶体C．在熔化过程中该物质的比热容变大了D．在熔化过程中该物质的比热容变小了【解答】解：由图知：温度随时间的增加而升高；A、在固体体积变化不大的情况下，温度越高，固体内部的分子热运动越剧烈，因此内能会升高，故A错误；B、在图中，并没有出现熔点，所以此固体不是晶体，故B错误；C、D、由于固体是被均匀加热，所以相同时间内物体吸收的热量相同，如图，由图可知：在相同时间内（吸收的热量相同），物体升高的温度逐渐变快（△T增大），根据c=可知，固体的比热容变小了，因此C错误，而D正确；故选D．4．（2分）中国语言丰富多彩，其中蕴含着许多物理知识，下列对应的物理知识不正确的是（）A．四两拨千斤﹣﹣杠杆原理B．镜花水月﹣﹣平面镜成的像是虚像C．落叶归根﹣﹣地球上的所有物体都受到重力作用D．站着不如躺着﹣﹣躺着对地面的压力比站立时小【解答】解：A．当动力臂大于阻力臂时，杠杆是省力的，“四两拨千斤”正是应用了省力杠杆的原理，故B不符合题意；B．花和月亮在水中形成像，属于平面镜成像，是光的反射形成的，所成像是虚像，故B不符合题意；C．“落叶”由于受到竖直向下的重力作用，最终会落到地面上，故A不符合题意；D．人无论站着还是躺着，对地面的压力都等于自身的重力，是不变的，但躺着受力面积增大了，对地面的压强减小，所以人感觉舒服，故D符合题意．故选D．5．（2分）如图是关于电磁现象的四个实验，下列说法正确的是（）A．图甲是研究发电机工作原理的实验装置B．图乙实验说明通电导体周围存在磁场C．图丙是探究磁铁磁性强弱的实验装置D．图丁是探究电磁感应现象的实验装置【解答】解：A、图中有电池，是电动机原理图，故A错误；B、图中有学生电源，这是磁场对电流的作用实验，结论是通电导体在磁场中受力，故B错误；C、是奥斯特实验，说明通电导线周围存在磁场，故C错误；D、图中没有电池，是电磁感应现象实验，故D正确．故选：D．6．（2分）针对图下的四幅图，下列说法不正确的是（）A．甲图中易拉罐变瘪了，说明了大气压的存在B．乙图两个表面光滑的铅块相互压紧后，能悬挂若干钩码而不分开，说明分子在不停的作无规则运动C．丙图中，人造地球卫星从A点运动到B点时将重力势能转化为动能，机械能不变D．丁图中白雾的形成是由于水蒸气液化放热【解答】解：A、对易拉罐中的少量水加热，水汽化生成水蒸气，水蒸气把易拉罐内的空气排出；再封住罐口，停止加热，罐内气体温度降低，气体压强减小，小于外界大气压，大气压将易拉罐压瘪，所以易拉罐被压瘪可以说明大气压的存在，故A正确；B、两个表面光滑的铅块相互压紧后，能悬挂若干钩码而不分开，是分子引力发挥了主要作用，故B错误；C、人造地球卫星从A点运动到B点过程中，高度减小，重力势能减小，速度增加，动能增加，将重力势能转化为动能；由于没有空气阻力，则卫星的机械能不变，故C正确；D、瓶塞跳起时，瓶内气体对瓶塞做功，气体的内能转化为瓶塞的机械能，瓶内空气内能减小，温度降低，瓶内的水蒸气遇冷液化为小水珠，液化放热，故D 正确．故选B．7．（2分）如图所示为多功能车用安全锤，以下关于安全锤的分析正确的是（）A．安全锤上配备的螺丝起子在使用时相当于一个省力杠杆B．要使手电筒中的3个LED灯工作时互不影响，应将它们串联C．榔头的前端做的很尖锐是通过减小受力面积来减小压强D．利用吸磁杆的磁性可吸引所有金属【解答】解：A、安全锤上配备的螺丝起子在使用时，动力臂大于阻力臂，因此属于省力杠杆，故A正确；B、使手电筒中的3个LED灯工作时互不影响，它们应是并联，故B错误；C、榔头的前端做的很尖锐是在压力一定时，减小受力面积来增大压强，故C错误；D、磁性是指物体能吸引铁、钴、镍等物质的性质．因此利用吸磁杆的磁性不能吸引所有金属，故D错误．故选A．8．（2分）题图中的四种操作行为符合安全用电规范的是（）A．甲图中，有人触电无法切断电源时，立即用干木棍挑开电线B．乙图中，用手握住测电笔的金属杆判断插座是否有电C．丙图中，熔丝熔断后，用铜丝代替熔丝接入电路D．丁图中，直接用潮湿的手去拔插头【解答】解：A、发现有人触电时，应尽快切断电源或用绝缘干木棍挑开电线让触电者尽快脱离开电源，再实行救治措施．故A正确．B、使用测电笔时，测电笔前端的金属探头和带电体相连接，不能用手去接触，否则会造成人身触电事故．故B错误；C、当用细铜丝代替后，细铜丝的熔点很高，温度即使升高到一定程度，它也不会自动熔断，起不到保护电路的作用，故C错误；D、接在电路中的插头属于带电体，用湿手拔插头时，水属于导体，有可能使电流通过水传到人体上，使人体触电，十分危险．故D错误．故选：A．9．（2分）一蓄电池正负极标志模糊不清，以下四组器材中，无法判断蓄电池正负极的是（）A．开关、螺线管、小磁针、若干导线B．开关、小灯泡、电流表、若干导线C．开关、小灯泡、滑动变阻器、若干导线D．开关、电压表、若干导线【解答】解：A、通电螺线管的极性与电流的方向有关：我们先根据小磁针静止时N极的指向判断出通电螺线管的N极，然后用安培定则就可以判断螺线管中的电流方向，进而根据电流方向就可以判断出电池的正、负极，不合题意；B、电流表的正、负接线柱的接法要正确（电流从正接线柱进，从负接线柱出，指针正向偏转；接反的话，指针会反向偏转）：将小灯泡与电流表串联起来接在电路中，观察电流表指针的偏转情况，若电流表的指针正向偏转，则跟电流表正接线柱相接的那个极就是电池的正极；若电流表的指针反向偏转，则跟电流表正接线柱相接的那个极是电池的负极，不合题意；C、滑动变阻器和灯泡都没有正、负接线柱，无论怎么接都不会影响它们的使用，所以也就无法利用它们来辨别电池的正、负极，符合题意；D、电压表有正负接线柱，并能直接接到电源两端，使得电流从正接线柱流入负接线柱流出：将电压表接到电源两端，若电压表指针向右偏转则与其正接线柱相连的为电源的正极，若反向偏转，则与其负接线柱相连的为电源的正极，可以判断电源的正负极，不合题意．故选C10．（2分）为了研究“电流通过导体产生的热量与哪些因素有关”，小秋设计如图所示的实验：先在一块电路板上插上四根相同的竹筷，然后在相对的两根竹筷间分别连上阻值不同的电阻丝AB和CD（R AB＜R CD），最后和开关、蓄电池组成一电路．实验时，小秋将一块长方体泡沫块水平放在两根电阻丝上，闭合开关，发现搁在CD上的泡沫块先被切断．下列说法正确的是（）A．本实验研究的是电热Q与电流I的关系B．本实验研究的是电热Q与电阻R的关系C．实验中两根电阻丝产生的热量是Q AB＞Q CDD．将泡沫块换成薄冰块也可以完成该实验【解答】解：AB．由图可知，AB、CD两根电阻丝串联，所以通过两电阻丝的电流相同、通电时间相同，而两电阻丝的电阻不同，所以本实验研究的是电热Q与电流R的关系，故A错误、B正确；C．将一块长方体泡沫块水平放在两根电阻丝上，闭合开关，发现搁在CD上的泡沫块先被切断，说明CD段电阻丝产生的热量多，即Q AB＜Q CD，故B错误；D．因水是导体，将泡沫块换成薄冰块后易造成电路短路，故D错误．故选B．11．（2分）某运动员做蹦极运动，如图甲所示，从高处O点开始下落，A点是弹性绳的自由长度，在B点运动员所受弹力恰好等于重力，C点是第一次下落到达的最低点．运动员所受弹性绳弹力F的大小随时间t变化的情况如图乙所示（蹦极过程视为在竖直方向的运动）．下列判断正确的是（）A．从A点到C点过程中运动员减速下落B．从B点到C点过程中弹性绳的弹性势能一直增大C．t0时刻对应的是运动员在B点的时刻D．运动员重力大小等于F0【解答】解：A、已知在B点运动员所受弹力等于重力，则从A点到B点过程中，重力大于弹力，运动员做加速运动；经过B点后，弹力大于重力，运动员做减速运动；所以，从A点到C点过程中运动员先加速下落、再减速下落，故A错误；B、从B点到C点过程中，绳子的长度越来越长，形变程度越来越大，则弹性势能越来越大，故B正确；C、由图可知，t0时刻拉力最大（弹性绳被拉得最长），此时跳跃者所处位置最低，对应的是在C点时刻，故C错误；D、由图可知，最后绳的拉力不变，弹性绳的长度不变，说明此时运动员已经静止下来，此时拉力与重力平衡，由图象知，重力小于F0，故D错误．故选B．12．（2分）如图甲是灯泡L和电阻R的I﹣U关系图象，灯丝电阻受温度的影响，温度越高电阻越大．将L和R以两种不同的方式接在同一电源上，如图乙和丙．若乙图中U1：U2=m，丙图中I1：I2=n，则下列关系式中正确的是（）A．m=n B．n= C．n＜D．n＞【解答】解：在图乙中，灯泡与电阻串联，电路中的电流相同，由欧姆定律I=可知，当电流相同时，电压与电阻成正比，又因为U1：U2=m，则==m，在图丙中，灯泡与电阻并联，各支路两端的电压相同，由欧姆定律I=可知，当电压相同时，电流与电阻成反比，又因为I1：I2=n，则==n，即=，由图象甲可知，R L乙小于R L丙，所以＜，即m＜﹣﹣﹣﹣﹣①①式两边同时乘以可得n＜．故选C．。

江苏省江阴市初级中学2016届九年级物理下学期期中试题（满分80分，考试时间：80分钟）一、选择题：（每题2分，共24分）1. 关于粒子和宇宙，下列说法正确的是（）A．水和酒精混合后总体积变小，直接证明了分子间存在引力B．摩擦起电是通过摩擦的方法创造了电荷C．宇宙是一个有层次的天体结构，恒星是绝对不动的D．卢瑟福建立了类似行星绕日的原子的核式结构模型2．下列光现象中，可用光的反射原理解释的是（）3．热现象在生活中随处可见，下列说法中正确的是（）A．夏天揭开冰棒包装后会看到冰棒冒“白气”，这是升华现象，需要吸热B．秋天的早晨花草上出现小的露珠，这是液化现象，需要放热C．擦在皮肤上的酒精很快变干，这是升华现象，需要吸热D．冬天的早上，有时地面上会出现白色的霜，这是凝固现象，需要放热4．江海里的航标灯要求夜晚亮、白天熄.人们利用半导体的有关特性制成了能自动点亮、熄灭的航标灯装置，实现了自动控制，这是利用了半导体的（）A．光敏性 B．压敏性 C．热敏性 D．三种特性都利用了5．下列图像能反映水沸腾过程的是（）A B C D6．如图所示，木块竖立在小车上，随小车一起以相同的速度向右作匀速直线运动.下列分析正确的是（）A．地面对小车的支持力与小车的重力是一对平衡力B．木块运动速度越大，惯性也越大C．木块没有受到小车的摩擦力D．当小车受到阻力突然停止运动时，如果木块与小车接触面光滑，木块将向右倾倒第6题温度/℃时间/min温度/℃时间/min温度/℃时间/min温度/℃时间/min第7题7．小红家卫生间安装了换气扇和照明灯，换气扇和照明灯的电路连接如图所示.下列说法中正确的是（）A．换气扇和照明灯工作时，通过它们的电流一定相等B．换气扇和照明灯工作时，它们两端的电压一定相等C．换气扇和照明灯不能同时工作D．换气扇和照明灯只能同时工作8．江阴市中小学田径比赛中，运动员跳远运动的几个阶段如图所示，则运动员 ( )A．助跑阶段机械能不变 B．经过最高点时重力势能最大C．经过最高点时动能为零 D．起跳时机械能为零9．波士顿大学的科学家设计了一种“波浪能量采集船”．如图所示，在船的两侧装有可触及水面的“工作臂”，“工作臂”的底端装有手掌状的、紧贴水面的浮标．当波浪使浮标上下浮动时，“工作臂”就前后移动，完成能量的采集，并把它们储存到船上的大容量电池中．下图中能反映“波浪能量采集船”能量采集原理的是 ( )10．同一支密度计先后放在甲、乙两杯液体中，静止时所处位置如图所示，以下说法正确的是（）A．甲液体的密度较小B．乙液体的密度较小C．密度计在甲液体中受到的浮力小D．密度计在乙液体中受到的浮力小11．为了探究“电流通过导体产生的热量跟什么因素有关”，某同学将两段阻值不同的电阻丝R1、R2分别密封在两个完全相同的烧瓶中，并设计了如图所示的甲、乙两套装置，已知所用蓄电池电压相等且保持不变，R1＜R2，装入烧瓶的煤油质量相等，下列有关此探究活动的各种表述，错．误．的是（）A．在此实验中，电流通过导体产生热量的多少是通过温度计示数变化的大小体现出来的B．甲装置可探究电流通过导体产生的热量与电阻是否有关C．比较相同通电时间内a，c两支温度计示数变化情况，可探究电流产生的热量与电流是否有关D．在相同的通电时间内，d温度计所在烧瓶中的电阻丝产生的热量最多12．在如图甲所示的电路中，当滑片P由b移到a的过程中，电压表示数U及滑动变阻器接入电路的电阻R2的变化情况如图乙所示．下列说法正确的是（）第8题第9题第11题第10题A. 滑片P移到b端时，R2两端的电压为6VB. 电阻R1的阻值为20ΩC. 滑片P移到a端时，R1消耗的功率为0.2WD. 当滑片P移到中点时，通过R1的电流为0.3A二、填空题：(每空1分,共24分)13．2014年12月13日是我国首个国家公祭日，10:01全球最大的防空警报器“捍卫者”拉响警报，警示国人勿忘国耻．人们听到的警报声主要是通过传入耳朵的，“捍卫者”警报器运行时，人站在30米内，大腿皮肤会明显感受到针扎般的疼痛，这是因为声波具有．14．小明竖直向上抛出篮球，篮球离开手后能继续向上运动，是因为篮球具有；接着原本向上运动的篮球在重力作用下最终落回地面，这说明：力可以改变物体的．15．小明用托盘天平和量筒测量一小石块的密度．他调节天平时出现了图甲所示情形，则应将平衡螺母向（选填“左”或“右”）移动才能使天平平衡．图乙和图丙分别是测量质量和体积时的情形，则该石块的密度为 kg/m3．16. 新华网重庆3月31日电，从缅甸曼德勒起飞的全球最大太阳能飞机“阳光动力2号”如图甲所示，在飞越群山，历经约20小时30分钟航行1500千米后，犹如一只巨大的风筝，安静地降落在重庆江北国际机场．“阳光动力2号”是瑞士设计的一款能够在不添加任何燃料、不排放任何污染物的情况下昼夜飞行的飞机，机身使用碳纤维蜂窝夹层材料，机翼有72米，机翼上装载的17248块太阳能电池板为飞机提供了持续的可再生能源．从上述可知:（1）太阳能电池板的作用是将能转化为电能（2）“阳光动力2号”从曼德勒飞到重庆的平均速度 km/h。

一、选择题1．如图所示的电路中，电源电压保持不变，灯泡L1或L2中有一个发生了短路故障，当开关S闭合时，下列现象中不可能出现的是（）A．电压表无示数，灯泡L1不发光B．电压表有示数，灯泡L2不发光C．电压表和电流表都有示数D．电压表和电流表都没有示数2．如下图所示电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右移动时，电表的示数变化情况是( )A．电流表A1示数增大，电压表示数增大B．电流表A2示数减小，电压表示数增大C．电流表A1示数不变，电压表示数不变D．电流表A2示数减小，电压表示数不变3．在“探究通过导体的电流与电压的关系”实验中，得到I—U 图象如下图所示，则正确的是（）A．B． C．D．4．如图，电路中电源电压不变，闭合开关S，当滑动变阻器的滑片向右滑动时，灯泡L1和L2的亮度的变化是（）A．L1、L2都变亮B．L1、L2都变暗C．L1变亮，L2变暗D．L1变亮，L2的亮度不变5．在如图所示电路中，滑片从左向右移动过程中（）A．电压表V1示数变大B．电压表V1示数不变C．电压表V2示数变大D．电压表V2示数不变6．如图所示电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向左移动的过程中，下列说法正确的是（）A．电灯L的亮度变暗B．电流表A的示数变小C．电压表V1的示数不变D．电压表V1与电压表V2示数之和不变7．如图所示，电路中R0为已知电阻，图中不能测量出电阻R的电阻值的电路是（）A．B．C．D．8．图示电路中，电源电压不变，用为定值电阻，R2为滑动变阻器。

闭合开关S，移动滑片P，多次记录电压表示数U和对应的电流表示数，则绘出的U-I关系图像正确的是（）A．B．C．D．R为一个定值电阻。

闭合S，对9．如图，某同学制作了一个可显示拉力大小的拉力器，拉环施加水平向右的拉力的过程中（）A．电压表的示数减小，电流表的示数增大B．电压表的示数减小，电流表的示数减小C．电压表的示数增大，电流表的示数不变D．电压表的示数增大，电流表的示数减小10．如图所示，电源两端电压保持不变，闭合开关S后，电路正常工作，过了一会儿灯突然熄灭，两表示数都变大，则该电路故障可能是（）A．灯L短路B．灯L断路C．电阻R短路D．电阻R断路11．如图所示的电路图中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P 向左滑动，下列说法正确的是（）A．电流表A的示数变小，电压表V1的示数变大B．电流表A的示数变大，电压表V1 的示数不变C．电压表 V1与电压表V2的示数之和不变D．电压表V2与电流表 A的示数之比变大12．如图所示是烟雾报警装置的电路图｡R0为定值电阻，R为光敏电阻，R的阻值随光照强度的减弱而增大，当电流表示数减小到某一数值时，装置报警｡开关S闭合后，当有烟雾遮挡射向R的激光时（）A．电流表的示数增大B．电压表的示数减小C．电压表与电流表的示数之比减小D．增大R0的阻值可使装置在更低浓度烟雾下报警二、填空题13．将R1=10Ω，R2=40Ω的两个定值电阻并联使用，其等效电阻为______Ω。
