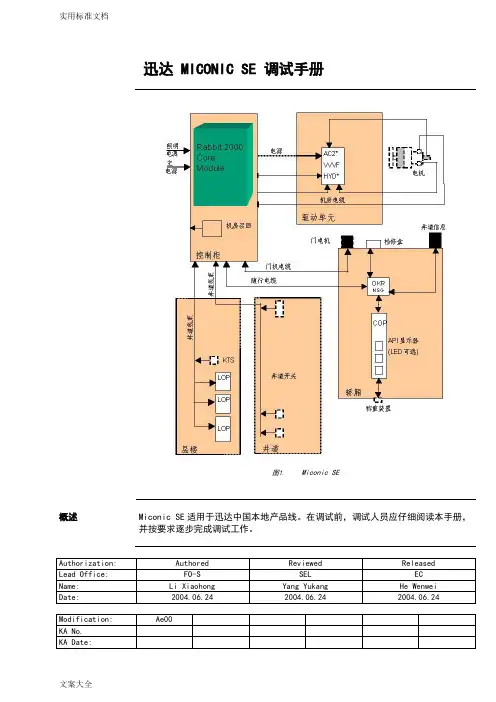

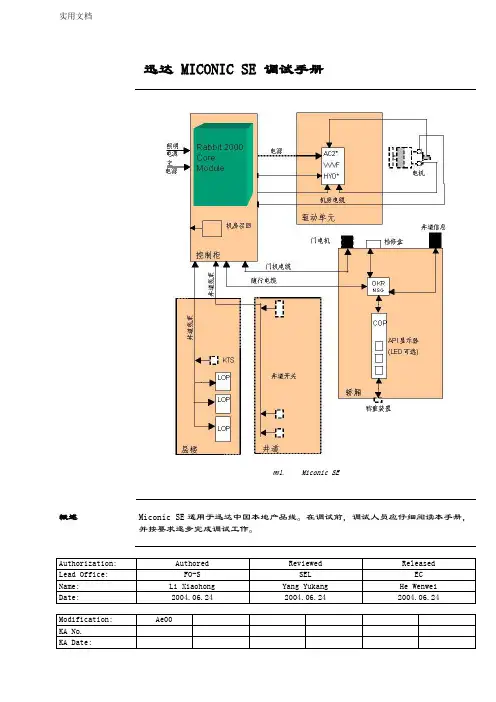

迅达 MICONIC SE 调试手册图1. Miconic SE概述Miconic SE适用于迅达中国本地产品线。
在调试前，调试人员应仔细阅读本手册，并按要求逐步完成调试工作。
Authorization: Authored Reviewed ReleasedLead Office: FO-S SEL ECName: Li Xiaohong Yang Yukang He Wenwei Date: 2004.06.24 2004.06.24 2004.06.24 Modification: Ae00KA No.KA Date:J 45005062 Ae 00目录1安全 (3)2准备工作 (4)3安装运行 (5)3-1机房53-2轿厢53-3控制柜63-4驱动柜（仅对无机房控制）73-5控制柜73-6用机房召回盒进行安装运行73-7用轿顶检修盒进行安装运行8 4测试运行 (9)4-1轿厢94-2控制柜9 5正常运行 (11)5-1控制柜11 6故障论断 (12)6-1故障表12 7其它 (15)1 安全安全要求安装现场应按安全操作规程要求配置相应的安全防护设备。
所有安装人员应按要求正确使用安全防护设备及设施。
图2. 安全设备1 安全帽2 防护眼镜3 安全带4 防护鞋5 防护手套•在工地和井道安装合适的照明设备。
•应立即更换或补充被损坏或丢失的安全装备。
•如果有坠落的风险，应扣好安全带和安全帽。
•正确使用并妥善保管工具。
•遵守安装工具及设备制造厂的使用说明。
•所有安装人员应对自己的安全及健康负责。
2 准备工作工具与设备万用表WAGO 工具一般电工工具警告当用手触摸、保存及运输印板时，应按操作“MOS/CMOS”元件的要求进行处理！文件装箱清单根据合同原理图通用土建布置图根据合同前提主要部件已安装完毕对重架重量与空轿厢重量误差在±10%以内用手动盘车装置将轿厢移动至顶层向下1m或底层向上1m主电源3×380V AC(±7%)/50Hz缓冲器已安装到位，对于液压缓冲器需要加油限速器与安全钳已安装到位，并且功能正常井道内和轿厢上的安全开关已安装接线，但控制柜内未连接(接插件未连接)3 安装运行3-1 机房序号步骤备注300 检查下列开关置于断开状态参考安装原理图●JTHA驱动器保护开关●JTHS 控制保护开关●JFIL（可选）漏电保护开关●JHL 照明电路总开关●JHLA（可选）控制柜内照明开关301 ASIB_SE印板：检查下列插件已拔下●XCAR2 轿厢220VAC与安全回路3-2 轿厢302 CCP_SE印板：检查下列插件已拔下参考安装原理图●XTC1 轿厢控制信号●XTC2 轿厢220VAC与安全回路●XTC3 操纵箱通讯接口●XPLUG 220VAC插座●XLIGHT 轿厢照明●XEM_LIGHT 紧急照明(6V)，可选，无机房标配UPS电源，即不提供6V紧急照明●XVENT 轿厢风扇●NSG 应急供电●SHAFIN 井道信息●XCOP1/2 操纵箱通讯/超满载XCOP通讯、XCOP2称重开关●RPHT1/2 门光电保护开关●XINSP1 轿顶检修信号●KL-X、KL-M、KL-V称重开关输入303 CCP_SE印板：检查并连接下列插件参考安装原理图●XINSP1/2 轿顶检修盒●XKF/XKF1 安全钳●XJHCT1（KNA）（KWL）如果有安全窗，请保留（如果没有，请短接。
）（如有轿厢锁KWL请连接在此处）●XDOOR1/2 门安全回路1/2 ●XPLUG 220VAC插座序号步骤备注●XLIGHT 轿厢照明●XEM_LIGHT 紧急照明(6V)（可选）●XVENT 轿厢风扇●XTC1 轿厢控制信号●XTC2 轿厢220VAC与安全回路304 检查并确认轿顶检修盒处于正常位置3-3 控制柜305 ASIB_SE印板：检查下列插件已拔下参考安装原理图●XCOP 操纵箱●XDOORP1 门机电源●XDOORS1 门机24VDC电源与信号●XSERVE 层站输入信号●XGRY 格雷码信号●X1DEA/B/C/D 厅外召唤信号●X2DEA/B/C/D 厅外召唤信号306 ASIB_SE印板：检查下列插件已连接参考安装原理图●XPOWER 380VAC电源●XLIGHT 220VAC电源●XTS 变压器●XCTR1/2 驱动连接●XFAULT 变频器出错接点相序救援装置接口（可选）●XMR 抱闸与电机热敏●XCAR1 轿厢控制信号●XCAR2 轿厢220VAC与安全回路●XSHAFT 井道安全回路/下水平限位开关●XKBV 井道安全回路●KLS-U 上水平限位开关●XSKC （请保留短接）●XESE 机房召回盒（可选。
如没有，请保留短接）●XEARTH 1.26.7 底坑特殊安全装置KCSB。
（仅对无机房电梯）RFH 消防返回确认307 驱动侧：检查电机电源，热敏，抱闸，测速反馈已正确接线序号步骤备注3-4 驱动柜（仅对无机房控制）308 请检查下列插件已正确连接参考安装原理图●X3 380VAC电源●X4 驱动控制信号1●X5 驱动控制信号2●X6 电机热敏●X7 抱闸3-5 控制柜309 ASIB_SE印板：设定下列开关●IMOF=”1”安装运行状态310 将机房召回盒JRH检修开关置于“检修”。
将机房召回盒JHM急停开关置于“停止”。
311 请依次接通下列开关●JTHA驱动器保护开关●JTHS 控制保护开关●JFIL（可选）漏电保护开关●JHL 照明电路总开关●JHLA（可选）控制柜内照明开关312 检查RKPH指示灯是否点亮如不亮，交换进线侧任意两相电源线313 ASIB_SE印板：检查下列指示灯●ISKT1 绿灯点亮如不亮，检查安全回路●ISKT3 绿灯点亮如不亮，检查安全回路●ISKT5 绿灯不亮●24V 红灯点亮●5V 红灯点亮●等待ASIB_SE上7段数码显示“2”“――”→“１．５”（软件版本）→“２”（轿厢所在楼层）在井道自学习以前，7段数码始终显示“2”314 检查变频器参数参见附一3-6 用机房召回盒进行安装运行315 将机房召回盒JHM急停开关置于“正常”。
●ISKT5 绿灯点亮如不亮，检查安全回路316 按下DRH-D按钮：轿厢向下移动按下DRH-U按钮：轿厢向上移动（如运行方向错误，交换电机侧任意两相电源线与测速反馈A、B相。
）（如运行速度偏差大或启动时急停，交换测速反馈A、B相。
）序号步骤备注3-7 用轿顶检修盒进行安装运行317 将下列开关置于断开状态。
（仅对无机房电梯）参考安装原理图●JTHA驱动器保护开关●JTHS 控制保护开关318 安装底坑特殊安全装置。
（仅对无机房电梯）检查KCSB开关处于接通状态319 请依次接通下列开关。
（仅对无机房电梯）●JTHA驱动器保护开关●JTHS 控制保护开关320 将轿顶检修开关JREC置于检修位置OKR321 按下DREC-D按钮：轿厢向下移动按下DREC-U按钮：轿厢向上移动322 推出时，切断电源，至坑底，移除KCSB，上电，正常4 测试运行前提厅、轿门已安装调整完毕。
井道信息已安装调整完毕。
安装运行所有步骤已执行完毕。
安全回路所有开关已连接并工作正常4-1 轿厢序号步骤备注400 检查下列开关置于断开状态机房●JTHA驱动器保护开关●JTHS 控制保护开关●JFIL漏电保护开关（可选）●JHL 照明电路总开关●JHLA控制柜内照明开关（可选）401 CCP_SE印板：检查并连接下列插件●XCOP/2 操纵箱●SHAFTIN 井道信息●XKL-X 超载●XKL-V 满载●XKL-M 轻载（可选项）●RPHT1/2 门光电402 将轿顶检修盒JREC检修开关置于“正常”。
将轿顶检修盒JHC急停开关置于“正常”。
4-2 控制柜403 ASIB_SE印板：检查并连接下列插件●XDOORP1 门机电源●XDOORS1 门机信号●XCOP 操纵箱404 拆除底坑特殊安全装置。
（仅对无机房电梯）底坑检查KCSB开关处于断开状态405 将机房召回盒JRH检修开关置于“正常”。
将机房召回盒JHM急停开关置于“正常”。
序号步骤备注406 请依次接通下列开关●JTHA驱动器保护开关●JTHS 控制保护开关●JFIL（可选）漏电保护开关●JHL 照明电路总开关●JHLA（可选）控制柜内照明开关407 ASIB_SE印板：●等待ASIB_SE上8段数码显示“2”“――”→“2．2”（软件版本）→“２”（轿厢所在楼层）408 ASIB_SE印板：设定下列开关IMOF=”0”正常运行状态409 ASIB_SE印板：●按下复位按钮●电梯自动进行学习运行●如学习运行不成功，按ASIB_SE印板上7段码指示，查找故障。
电梯同步运行至最低层，然后进行学习运行至顶层。
通过门区信号学习楼层数。
最后，电梯再一次同步运行至最低层，学习运行全过程结束。
5 正常运行前提测量运行所有步骤已执行完毕。
5-1 控制柜序号步骤备注500 检查下列开关置于断开状态●JTHA驱动器保护开关●JTHS 控制保护开关●JFIL漏电保护开关（可选）●JHL 照明电路总开关●JHLA控制柜内照明开关（可选）501 ASIB_SE印板：检查并连接下列插件●XSERVE 层站输入信号●XGRY 格雷码信号●X1DEA/B/C/D 厅外召唤信号●X2DEA/B/C/D 厅外召唤信号502 请依次接通下列开关●JTHA驱动器保护开关●JTHS 控制保护开关●JFIL漏电保护开关（可选）●JHL 照明电路总开关●JHLA控制柜内照明开关（可选）503 电梯同步运行至最低层。
504 按电梯调试报告要求测试电梯功能，进行运行试验。
6 故障论断说明发生故障时，在ASIB_SE印板的7段码指示上显示故障码，请查找下表并采取纠正措施。
错误代码显示如下图：为了使故障码复位，可以采取如下的任意一个方法切断主回路电源，再投入。
按下ASIB_SE印板上的复位按钮6-1 故障表序号故障表示VAL 原因对策601 卡错误CA 1 没有配置卡检查有没有放置配置卡，或有没有放好配置卡Cb 2 错误的卡操作码确认是否是SEL出品的配置卡CC 3 卡校验出错卡可能损坏，或重新烧录一次数据Cd 4 错误的卡序列号卡可能损坏，或重新烧录一次数据602 驱动错误AE 13 内部错误状态请反馈SELAF 14 内部错误状态请反馈SELAH 15 错误的楼层数重新自学习Ah 16 错误的底端KSE 检查KSE井道信息和KSE开关的状态是否正确AU 22 正常运行时间超长检查井道信息，重新自学习Au 23 同步运行时间超长检查井道信息Ay 24 学习运行时间超长检查井道信息bC 26 校正运行时间超长检查井道信息bc 27 内部错误状态请反馈SELbE 29 内部错误状态请反馈SELbF 30 内部错误状态请反馈SELbG 31 内部错误状态请反馈SELbH 32 内部错误状态请反馈SELbI 34 内部错误状态请反馈SELbL 36 内部错误状态请反馈SELbN 37 内部错误状态请反馈SELbn 38 内部错误状态请反馈SEL序号故障表示VAL 原因对策bP 40 内部错误状态请反馈SELbq 41 内部错误状态请反馈SELbU 42 内部错误状态请反馈SELbu 43 内部错误状态请反馈SELby 44 内部错误状态请反馈SELdA 45 内部错误状态请反馈SELdb 46 内部错误状态请反馈SELdd 47 内部错误状态请反馈SELdJ 54 内部错误状态请反馈SELdr 61 安全回路打开超时检查安全回路是否都闭合dU 62 变频器零速反馈超时检查变频器的零速反馈设置nb 66 抱闸接触器闭合错误检查抱闸接触器和相应的接线nC 67 抱闸接触器断开错误检查抱闸接触器和相应的接线nc 68 主回路接触器闭和错误检查主回路接触器和相应的接线nd 69 主回路接触器断开错误检查主回路接触器和相应的接线nE 70 内部错误状态请反馈SELnF 71 内部错误状态请反馈SELnG 72 变频器零速反馈错误检查变频器的零速反馈设置nh 74 主回路接触器初始化状态错误检查主回路接触器和相应的接线nI 75 抱闸接触器初始化状态错误检查抱闸接触器和相应的接线nJ 76 变频器零速反馈初始化状态错误检查变频器的零速反馈设置nL 77 内部错误状态请反馈SELnN 78 内部错误状态请反馈SELnn 79 内部错误状态请反馈SELnP 80 内部错误状态请反馈SELnq 81 零速提前反馈检查变频器的零速反馈设置nr 82 KLSD下限位动作检查KLSD安装位置nU 83 KLSU上限位动作检查KLSU安装位置nu 84 内部错误状态请反馈SELny 85 ARD应急疏散反馈超时检查ARD装置与控制柜的连线PA 86 ARD应急疏散运行超时检查ARD装置和井道信息Pb 87 曳引机热保护动作检查热保护的接线，或让曳引机停止工作603门错误Eb 100 关门过程中出错检查为何关不上门，无关门到位EC 102 开门过程中出错检查为何开不了门，无开门到位Ed 106 KSKB关门力限制器动作多次检查关门力限制器EE 108 内部错误状态请反馈SEL EF 110 内部错误状态请反馈SEL EG 112 内部错误状态请反馈SEL EH 114 内部错误状态请反馈SEL Eh 116 内部错误状态请反馈SEL序号故障表示VAL 原因对策EI 118 内部错误状态请反馈SELEJ 120 内部错误状态请反馈SEL 604通讯错误IA 160 内部错误状态请反馈SELIb 161 与COP的通讯断开，试图连接COP多次，但不成功检查COP和相应连线IC 162 首次与COP建立连接，但无COP的响应检查COP和相应连线Ic 163 内部错误状态请反馈SELId 164 首次与另一台梯建立连接，但无响应检查并联梯接线IG 167 内部错误状态请反馈SEL 605系统错误hA 130 内部错误状态请反馈SELhb 131 内部错误状态请反馈SELhC 132 内部错误状态请反馈SELJA 170 内部错误状态请反馈SELJb 171 内部错误状态请反馈SEL7 其它注意：下表中的变频器参数，在交货前已由工厂进行预置。
