柔性卡箍式离心排水铸铁管施工技术工学论文.doc

机制柔性铸铁排水管卡箍连接施工方法精编WORD版一、施工前准备工作1.确定施工方案：根据设计图纸和现场情况，确定卡箍连接施工方案，包括连接部位和连接数量。

2.检查材料：检查卡箍、密封圈、螺栓等连接材料的质量，确保符合要求。

3.清理施工场地：清理施工场地，去除杂物和污物，确保施工安全和顺利进行。

二、安装卡箍1.准备工作：根据设计要求和现场情况，确定卡箍的安装位置，并标示出来。

2.清理连接管道：清理连接管道表面，去除油污和灰尘，确保连接面干净。

3.安装卡箍：将卡箍套在连接管道上，并调整卡箍的位置和方向，使其与设计要求一致。

4.松紧度调整：根据要求，调整卡箍的紧固度，确保连接牢固且紧密。

三、安装密封圈1.准备工作：准备好密封圈和润滑剂，以便于安装过程中使用。

2.安装密封圈：将密封圈放置在卡箍的连接口部位，并确保密封圈完全贴合连接表面。

3.润滑处理：在密封圈和连接表面之间涂抹适量的润滑剂，以减少摩擦和磨损。

四、紧固螺栓1.准备工作：准备好螺栓和螺母等紧固材料，确保质量达到要求。

2.安装螺栓：将螺栓穿过卡箍孔洞，并与螺母相贯合。

3.松紧度调整：根据要求，调整螺栓的紧固度，使连接紧密而不过紧。

五、检查和测试1.检查连接质量：检查连接处是否紧密、牢固，并无松动或漏水等情况。

2.进行试验：进行压力测试，以验证连接的密封性和耐压性能。

3.整理施工现场：清理施工现场，整理堆放的材料和工具，确保施工现场整洁干净。

六、验收和记录1.进行验收：由相关技术人员进行连接验收，确保连接满足设计要求和规范要求。

2.编制施工记录：将连接施工过程和结果进行记录，包括连接材料、安装工艺和试验情况等内容。

以上即是机制柔性铸铁排水管卡箍连接施工方法的详细步骤，施工人员在进行连接施工时应按照以上步骤进行操作，确保连接的牢固性和密封性，提高施工质量和安全性。

卡箍式接头在管道维修的运用论文卡箍式接头在管道维修的运用论文卡箍式管接头的形式使用卡箍式连接可以形成两种形式的管接头，即钢性接头和挠性接头。

其区别就在于制作管道接口处沟槽时是否留有一定的间隙，钢性接头的好处是接口强度较好，卡箍件可以对管道产生一定的支撑作用；而挠性接头的好处在于管道接口处可以产生一定的轴向和径向位移，更好的吸收管道内的震动等。

卡箍式连接的密封件大多数都选用C型密封圈，这种密封圈的好处是可以形成三重反应式密封，也就是说接头的密封性可以随着管道内流体压力的增大而增大，这种特性非常适用于卡箍式连接。

当然在实际施工作业中，还可以根据现场情况自行设计卡箍类似件，以适应不同现场情况。

卡箍的选用、试验、试压1．接头及管件外观质量检查：卡箍件多为球墨铸铁材料，这样在选用是赢检查其表面是否有气孔、砂眼、夹渣以及裂纹等影响机械性能的缺陷，并应检查管件内外表面的漆膜涂层是否均匀、完好并且不存在漆块的堆积区域。

2．负压密封性和漏气速率检查：无论是选用的标准件还是自制卡箍类似件，都要进行负压密封性和漏气速率检查以保证安装后管道的性能不受影响。

阀门选用真空手动蝶阀，抽气管道直径不大于50mm，管道和内表面应干燥和清洁，选用1.5级的真空表，封头和端管之间的焊缝应光滑，不允许漏气。

抽气时，当真空度达到0.08Mpa(600mmHg)以上时，继续抽气10min，然后关闭蝶阀，在真空度高于0.08Mpa(600mmHg)的情况下，选取ΔP，并记录相应的Δt，漏气速率Q（Mpa/a）按下式计算：Q=ΔP/Δt；(式中ΔP——相邻两次测量的压强差.Mpa;Δt——压强增加ΔP时所测量的时间.s。

)，经多次测量，漏气速率最大不得超过0.5×10-4Mpa/s(0.4mmHg/s)。

3．密封性能和耐压强度实验：用卡箍连接件将两个堵头连接成一个密闭的系统，并在其中一个堵头上安装打压泵及压力表，向这个密闭系统内注水并缓慢升压至公称压力，保压30分钟，观察系统有无渗漏现象，如无渗漏现象则将系统压力缓慢升高到额定压力值的1.5倍，保压5分钟，继续观察系统有无渗漏、螺栓变形、密封圈及接头脱落等现象出现。

柔性接口排水铸铁管不锈钢卡箍连接安装施工工法柔性接口排水铸铁管不锈钢卡箍连接安装施工工法一、前言柔性接口排水铸铁管不锈钢卡箍连接安装施工工法是一种用于排水管道安装的工程施工方法。

本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。

二、工法特点柔性接口排水铸铁管不锈钢卡箍连接安装施工工法的特点如下：1. 排水管道采用柔性接口设计，可以适应管道的伸缩和变形；2. 使用不锈钢卡箍连接，具有较高的耐腐蚀性和耐久性；3. 安装施工工艺简单，施工速度快；4. 施工过程中不需要焊接，降低了施工风险和人员的安全隐患；5. 施工工法成本相对较低，经济实用。

三、适应范围柔性接口排水铸铁管不锈钢卡箍连接安装施工工法适用于以下场景：1. 建筑物、工业设施以及城市基础设施的排水管道安装；2. 不适用于高压管道以及高温介质的排水管道。

四、工艺原理柔性接口排水铸铁管不锈钢卡箍连接安装施工工法的工艺原理是通过不锈钢卡箍将排水铸铁管段进行连接，形成一条连续的排水管道。

该工法采取的技术措施包括：1. 选择合适尺寸的不锈钢卡箍，确保与排水铸铁管的连接牢固；2. 使用专用工具和设备，确保施工的准确性和质量；3. 施工过程中按照标准操作规程进行，确保施工工艺的合理性。

五、施工工艺柔性接口排水铸铁管不锈钢卡箍连接安装施工工艺的具体步骤如下：1. 根据设计要求，准确确定排水管道的位置和走向；2. 进行现场测量和标记，确定每个管段的长度和位置；3. 清理管道环境，确保施工过程中的卫生和安全；4. 安装不锈钢卡箍，确保连接牢固；5. 连接排水铸铁管段，保证管道的连续性；6. 进行施工质量检查，确保施工质量符合设计要求。

六、劳动组织柔性接口排水铸铁管不锈钢卡箍连接安装施工工法的劳动组织主要包括：1. 施工队伍组织，确保施工人员的数量和质量；2. 施工管理人员的组织和指挥，确保施工过程的顺利进行；3. 安全监督人员的组织和监测，确保施工现场的安全。

柔性排水铸铁管安装技术及工艺工法一、前言铸铁管用于排水的历史可追述到灰铸铁采用机械化连续离心铸造工艺生产，外形顺直美观，管壁厚度均匀，管长可按照用户要求生产，具有以下有点:1.高效噪音抑制.铸铁管和管件经实践检验，具有高效的抗噪音特性，橡胶密封连接又能阻止声响的传递。

2.防火性能良好。

它可以不需要任何装置而贯穿于火中，不会产生大量有害气体，绝对不会成为楼房火灾蔓延的传导导体。

3.具有优良的抗震和抗变形性能。

没有任何其它排水材料能够取代铸铁排水管的高硬度和保持不易变形的能力,柔性接口使其有良好的抗震能力，横向震动能力可达±31.5mm,而管道不渗不漏，特别适用于高层建筑。

4.抗腐蚀性好。

研究表明，铸铁管件可抵抗高度化学腐蚀.5.密封性能良好。

采用法兰压盖和氯丁烯橡胶等高弹性的楔形圈连接，密封性能良好，允许在±15°范围内摆动而不会产生渗漏。

6.经久耐用。

理论及实践证明，铸铁管及管件经得起时间的考验，使用寿命在100年以上。

7.成本与便利。

W、A形柔性接口铸铁管及管件易于装配和维修,可节省大量时间、人力和物力，为施工创造了极大的便利。

为此,中国国家质量技术监督局于1999年11月1日颁布了GB/T12772-1999《排水用柔性接口铸铁管及管件》的标准，建设部、国家经贸委、质量技术监督局、建材局联合下发的建住房[1999]295号文件特别提出,“自2000年6月1日起,在城镇新建住宅中，推广应用符合《排水用柔性接口铸铁管及管件》标准的柔性接口机制铸铁排水管”.二、工法特点0.所需施工机具和机械少。

1.施工技术培训简单，施工工效高,施工速度快。

2.维修方便，维护费用低.三、适用范围本工法适用于民用及一般工业建筑的室内排水铸铁管道安装工程，工作压力为0。

3—0.8MPa，工作温度不超过150℃.四、施工工艺（一)工艺流程(二）安装准备根据设计图纸及技术交底，检查预留空洞尺寸，将管道位置放线定位，标注在墙面或顶板上。

W型柔性排水铸铁管施工工法单位：中冶京唐管铁公司作者：李铁柱时间：2007年5月一、前言随着社会的发展和人们生活水平的日益提高，对建筑物内建筑材料的要求也越来越高，一些传统的给排水管材正慢慢退出建筑材料市场或被新型管材逐渐代替。

在欧美国家，柔性接口铸铁管是排水管道的主要管材，其中最受欢迎的是W 型无承口管箍式。

与目前常用的排水管及接口相比较，W 型无承口机制柔性排水铸铁管在结构、性能、安装、施工等方面均有独到之处。

目前在北京所建的各种高级写字楼、高级酒店、高级公寓等所用的污、废水排水管均开始采用柔性抗震离心排水铸铁管。

以北京金融街F1大厦工程为例，浅谈一下柔性抗震离心排水铸铁管的施工工法。

二、适用范围本工程为高级写字楼和高级公寓，抗震等级为8级。

污、废水排水管采用W 型柔性排水铸铁管，平口对接，橡胶圈密封不锈钢卡箍卡紧。

三、工艺流程及操作方法1、工艺流程：2、安装准备：根据设计图纸及技术交底，检查、核对预留孔洞大小尺寸是否正确，将管道坐标、标高位置画线定位。

按施工图纸所注管道及管件的规格尺寸及预留管口位置，预先进行排列，经排列各部尺寸都能达到设计和技术交底的要求后，方可下料。

根据管材及管件的预排尺寸，划好标记，进行断管、编号。

3、管道预制：3.1管道连接前应对管材和管件的外观和接头配合公差进行检查。

卡箍式连接平口铸铁管相邻两端接头部位的管外径应一致。

3.2 W型柔性排水铸铁管的连接按下列步骤进行：3.2.1安装前，应将直管和管件内外污垢和杂物，接口处工作面上的泥沙等附着物清除干净；3.2.2连接时，取出卡箍内橡胶密封套。

卡箍为整圈不锈钢套环时，可将卡箍先套在接口一端的管材（管件）上；3.2.3在接口相邻管端的一端套上橡胶密封套，使管口达到并紧贴在橡胶密封套中间肋的侧边上。

将橡胶密封套的另一端向外翻转；3.2.4将连接管的管端固定，并紧贴在橡胶密封套中间肋的另一侧边上，再将橡胶密封套翻回套在连接管的管端上；3.2.5安装卡箍前应将橡胶密封套擦拭干净。

柔性排水铸铁管安装技术及工艺工法介绍柔性排水铸铁管是一种具有良好弯曲性和耐腐蚀性的管道。

它广泛应用于排水系统、化学工业和石化工业等领域，成为重要的管道材料。

在安装该管道时，需要注意一些技术和工艺方面的问题，以确保安装质量和使用效果。

管道安装前的准备工作在安装柔性排水铸铁管之前，需要进行以下准备工作：1. 选址在选择管道安装位置时，需要考虑地形、环境和用途等因素。

选择地形较高和环境相对干燥的位置，这样可以降低地基沉降和管道腐蚀的风险。

2. 设计根据需要的流量、管道长度和使用环境等因素，进行合理的管道设计。

包括管道的起点、终点和转弯部分等设计。

3. 材料准备柔性排水铸铁管需要根据实际使用需求选择相应的管径和型号。

另外，需要备齐安装所需的工具和材料，例如斧头、切割机、钢筋、水泥等。

安装流程柔性排水铸铁管的安装主要分为以下步骤：1. 基础处理首先需要进行地基处理，使地基在承受管道重量时不会发生过度沉降。

对于湿润的土壤，需要进行干燥和加固处理。

在地基表面进行喷涂保护材料，以防止地基水分对管道的影响。

2. 板片垫层在地基表面放置防腐蚀的板片，以作为管道的垫层。

垫层的高度要与管道的直径相适应，以保证基础稳定和管道的垂直度。

3. 管道开槽根据需要的管道长度和弯曲部位，对管道进行开槽。

开槽深度不能超过管道宽度的一半，以保证管道的强度和稳定性。

4. 排水孔开孔在柔性排水铸铁管的底部开孔，以便进行排水。

孔的数量和大小应该根据实际需要进行确定。

5. 管道拼接将不同长度的管道按照需要进行拼接。

在拼接时需要注意管道的连接位置和连接方法，例如搭接、焊接或咬口连接等。

6. 管道接头安装根据需要，在柔性排水铸铁管的转角处和接口处安装管道接头。

接头通常由钢筋和水泥等材料混合制成，可以增加管道的稳定性和耐腐蚀性。

7. 管道缓冲在管道的转弯处和接口处，需要进行管道缓冲。

缓冲可以保证管道在使用过程中不发生变形和破裂。

8. 板片覆盖在管道安装完毕后，需要在管道表面覆盖板片，以防止管道的腐蚀和磨损。

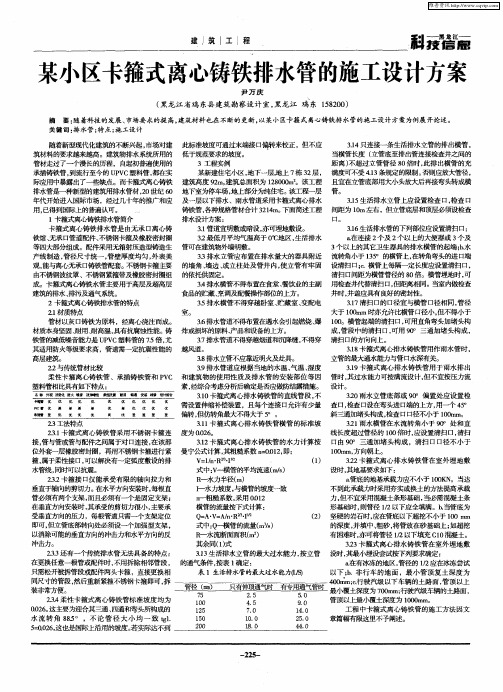

柔性卡箍式离心排水铸铁管施工技术2010-3-31 9:41 ［大中小］【打印】【我要纠错】一、前言随着新型现代化建筑的不断兴起，市场对建筑材料的要求越来越高。

建筑物排水系统所用的管材走过了一个漫长的历程，自起初普遍使用的承插铸铁管，到流行至今的UPVC塑料管，都在实际应用中暴露出了一些缺点。

而柔性卡箍式离心铸铁管近几年才进入国内市场，就以它优良的性能引起行业界极大的关注。

深圳市民中心工程雨水系统和污水系统采用了卡箍式离心铸铁排水管。

二、特点1、材质特点：管材以灰口铸铁为原料，经离心浇注而成。

材质本身坚固、耐用、耐高温，具有抗腐蚀性能。

铸铁管的减低噪音能力是UPVC塑料管的7.5倍，尤其适用防火等级要求高，管道需一定抗震性能的高层建筑。

2、与传统管材比较：柔性卡箍离心铸铁管、承插铸铁管和PVC塑料管比较具有如下特点：名称外抗老防噪抗伸缩柔性抗耐畅安维设计溶观化火性震用通装修合卡箍管优优优优优优优优优优优PVC管优差差差差优差优优优优承插管差优优优优良优差差差差3、工法特点（1）卡箍式离心铸铁管采用不锈钢卡箍连接，管与管或管与配件之间属于对口连接，在该部位外套一层橡胶密封圈，再用不锈钢卡箍进行紧箍，属于柔性接口，可以解决有一定弧度敷设的排水管线，同时可以抗震。

（2）卡箍接口仅能承受有限的轴向拉力和垂直于轴向的剪切力。

在水平方向安装时，每根直管必须有两个支架，而且必须有一个是固定支架；在垂直方向安装时，其承受的剪切力很小，主要承受垂直方向的压力，每根管道只需一个支架定位即可，但立管底部转向处必须设一个加强型支架，以消除可能的垂直方向的冲击力和水平方向的反冲击力。

（3）还有一个传统排水管无法具备的特点：在更换任意一根管或配件时，不用拆除相邻管段，只需松开被拆管段或配件两头卡箍，直接更换相同尺寸的管段，然后重新紧箍不锈钢卡箍即可，拆装非常方便。

(4)柔性卡箍式离心铸铁管标准坡度均为0.026.这主要为迎合其三通、四通和弯头所构成的水流转角88.5 °不论管径大小均一致tg1.5=0.026，这也是国际上沿用的坡度。

卡箍式离心铸铁排水管施工工法- 结构理论1、适用范围本工法适用范围较广，可适用于各类建筑的排水管道的系统，对于高层、超高层建筑和特殊的场所尤为适用。

2、施工工艺2.1工艺流程：安装准备↓按施工图测量、放线↓确定管道所需长度↓ ↓管材切割至所需尺寸管道支架制作、安装↓管道安装↓管道闭水试验↓油漆、防腐2.2施工要点2.2.1安装准备2.2.1.1按照标准，检查到场管材、配件、卡箍是否符合标准要求。

2.2.1.2将各种规格的管材、配件、卡箍进行试连接，并进行闭水试验，确定各部分是否配合。

2.2.2按施工图测量、放线，穿越楼面板和墙体的预埋比管径大一号的钢制套筒。

2.2.2.1按施工图测量、放线，并根据其结果确定所需管材长度。

2.2.2.2按照所需管材长度确定支架布置的位置。

2.2.3管道安装2.2.3.1切割定尺3米的铸铁管至安装所需的尺寸。

2.2.3.2安装前，应交接管头部位用湿毛巾清理干净，并将不锈钢卡箍的橡胶圈清理干净。

2.2.3.3将接口橡胶圈旋套在加工好的排水管管端，并套入不锈钢卡箍，使橡胶圈内侧面紧贴管端外侧面。

2.2.3.4把未和排水管接触的半边接口橡胶圈翻转过来。

2.2.3.5将另一根加工好的排水管或配件沿橡胶圈内侧纹路对好，然后把翻转开的橡胶圈恢复原状，箍住该排水管或配件。

2.2.3.6将不锈钢卡箍套上，用内六角扳手将不锈钢卡箍上的螺丝拧紧，同时必须将拧紧处的导向片和螺纹片平行的紧锁在一起，防止连接处错位变形。

2.2.3.7管道安装完毕后应做好成品保护工作，在管道上缠塑料布，特别是加强保护不锈钢卡箍。

2.2.4管道加工、安装时应注意：2.2.4.1离心铸铁管的定尺比普通铸铁管长，搬运及安装过程中要注意保护。

2.2.4.2每切割一根管道，其两端管口需用角向磨光机适当倒角，以防切割后有毛刺划伤橡胶圈。

2.2.4.3切割时须注意两端管口必须与管道轴线垂直，且管口要平整、光滑，以保证连接的质量及满足安装后的实测要求。
