新课标2016年高三物理寒假作业4《物理》(选修3——2部分)

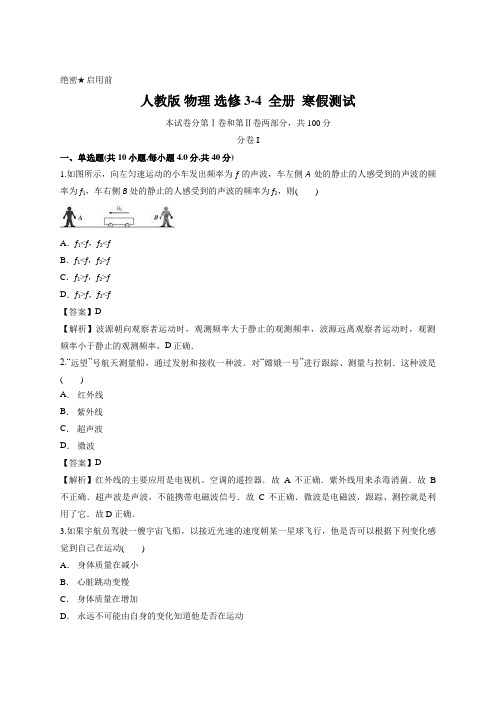

绝密★启用前人教版物理选修3-4 全册寒假测试本试卷分第Ⅰ卷和第Ⅱ卷两部分，共100分分卷I一、单选题(共10小题,每小题4.0分,共40分)1.如图所示，向左匀速运动的小车发出频率为f的声波，车左侧A处的静止的人感受到的声波的频率为f1，车右侧B处的静止的人感受到的声波的频率为f2，则()A．f1<f，f2<fB．f1<f，f2>fC．f1>f，f2>fD．f1>f，f2<f【答案】D【解析】波源朝向观察者运动时，观测频率大于静止的观测频率，波源远离观察者运动时，观测频率小于静止的观测频率，D正确．2.“远望”号航天测量船，通过发射和接收一种波．对“嫦娥一号”进行跟踪、测量与控制．这种波是()A．红外线B．紫外线C．超声波D．微波【答案】D【解析】红外线的主要应用是电视机、空调的遥控器．故A不正确．紫外线用来杀毒消菌．故B 不正确．超声波是声波，不能携带电磁波信号．故C不正确．微波是电磁波，跟踪、测控就是利用了它．故D正确．3.如果宇航员驾驶一艘宇宙飞船，以接近光速的速度朝某一星球飞行，他是否可以根据下列变化感觉到自己在运动()A．身体质量在减小B．心脏跳动变慢C．身体质量在增加D．永远不可能由自身的变化知道他是否在运动【答案】D【解析】相对论的基本概念是：当你被关在一个封闭的房子中时，你绝对无法知道房子是否在做匀速运动．当房子突然停止运动时，在其中的人是能够感知这一点的；当房子突然开始运动时，其内部的人也能有感觉；当房子旋转时，关在其内部的人也能说出它在转动．但如果房子是在做匀速直线运动，即没有任何加速度，则在其内部的人就无法知道房子是否在移动．即使房子有一个窗户，你从窗户向外看，看见某些东西在朝你移动，但你仍说不出是你的房子在向这些东西移动，还是这些东西在向你的房子移动．所以宇航员以飞船为惯性系，其相对于惯性系的速度始终为零，因此他不可能发现自身的变化．4.如图所示，两光屏间放有两个偏振片，它们四者平行共轴，现让太阳光沿轴线通过光屏M上的小孔照射到固定不动的偏振片P上，再使偏振片Q绕轴匀速转动一周，则关于光屏上光的亮度变化情况，下列说法中正确的是（）A．光屏上光的亮度保持不变B．光屏上光的亮度会时亮时暗C．光屏上有两条与偏振片P、Q透振方向对应的亮线D．光屏上只有一条亮线随偏振片转动而转动【答案】B【解析】A，太阳光沿轴线通过光屏M上的小孔照射到固定不动的偏振片P上，再使偏振片Q绕轴匀速转动一周，当偏振片P与偏振片Q垂直时，光屏没有亮度，则关于光屏上光的亮度从亮到暗，再由暗到亮．故A错误；B，太阳光沿轴线通过光屏M上的小孔照射到固定不动的偏振片P上，再使偏振片Q绕轴匀速转动一周，当偏振片P与偏振片Q垂直时，光屏没有亮度，则关于光屏上光的亮度从亮到暗，再由暗到亮．故B正确；C，太阳光沿轴线通过光屏M上的小孔照射到固定不动的偏振片P上，再使偏振片Q绕轴匀速转动一周，当偏振片P与偏振片Q垂直时，光屏没有亮度，则关于光屏上光的亮度从亮到暗，再由暗到亮．不可能出现光的衍射现象，所以光屏上不可能有两条与偏振片P、Q透振方向对应的亮线，故C错误；D，太阳光沿轴线通过光屏M上的小孔照射到固定不动的偏振片P上，再使偏振片Q绕轴匀速转动一周，当偏振片P与偏振片Q垂直时，光屏没有亮度，则关于光屏上光的亮度从亮到暗，再由暗到亮．故D错误；5.下列说法不正确的是()A．在电磁波谱中，红外线的热效应好B．天空是亮的原因是大气对阳光的色散C．天空呈蓝色的原因是大气对波长短的光更容易散射D．晚霞呈红色的原因是蓝光和紫光大部分被散射掉了【答案】D【解析】在电磁波谱中，红外线的热效应好，而紫外线的显著作用是消毒与荧光作用，故A正确；天空是亮的原因是大气对阳光的色散，故B正确；天空是蓝色的，这是因为大气对阳光中波长较短的蓝光散射得较多．故C正确；晚霞呈红色是因为红光波长最长，衍射性最好，故D不正确；本题选不正确的，故选D.6.如图所示是单色光双缝干涉实验某一时刻的波形图，实线表示波峰，虚线表示波谷．在此时刻，介质中A点为波峰相叠加点，B点为波谷相叠加点，A、B连线上的C点为某中间状态相叠加点．如果把屏分别放在A、B、C三个位置，那么()A．A、B、C三个位置都出现亮条纹B．B位置处出现暗条纹C．C位置出现亮条纹或暗条纹要由其他条件决定D．以上结论都不对【答案】A【解析】在干涉现象中，所谓“振动加强的点”是指两列波在该点引起的振动方向总是相同，该点的振幅是两列波的振幅之和，而不要理解为该点始终处于波峰或波谷，在某些时刻它也可以位于平衡位置(如图中C点)．所谓“振动减弱的点”是指两列波在该点引起的振动方向总是相反的，该点的振幅是两列波的振幅之差，如果两列波的振幅相同，则该点始终在平衡位置，对光波而言，该点是完全暗的．本题中，A、B、C三点总是振动加强的点，屏上对应出现的都是亮条纹．7.关于电磁场和电磁波，下列说法中正确的是()A．移动电话通讯是通过电磁波来实现的B．法拉第首先预言了电磁波的存在C．电磁波与机械波的传播都需要介质D．在电场周围一定产生磁场，在磁场周围一定产生电场【答案】A【解析】移动电话通讯是通过电磁波来实现的，A正确；麦克斯韦预言了电磁波的存在，B错误；电磁波的传播不需要介质，但机械波的传播需要介质，C错误；在变化的电场周围一定产生磁场，恒定的电场不产生磁场．根据电磁感应原理在变化的磁场周围才会产生电场，恒定的磁场不产生电场，故D错误．8.下列物理现象中：(1)春天里在一次闪电过后，有时雷声轰鸣不绝；(2)“闻其声而不见其人”；(3)学生围绕振动的音叉转一圈会听到忽强忽弱的声音；(4)当正在鸣笛的火车向着我们急驶而来时，我们听到汽笛声的音调变高．这些物理现象分别属于波的()A．反射、衍射、干涉、多普勒效应B．折射、衍射、多普勒效应、干涉C．反射、折射、干涉、多普勒效应D．衍射、折射、干涉、多普勒效应【答案】A【解析】春天里在一次闪电过后，有时雷声轰鸣不绝，属于声波的反射；“闻其声而不见其人”属于声波的衍射；学生围绕振动的音叉转一圈会听到忽强忽弱的声音属于声波的干涉；当正在鸣笛的火车向着我们急驶而来时，我们听到汽笛声的音调变高属于多普勒效应，正确选项是A.9.下列说法正确的有()A．光速不变原理是广义相对论的两个基本假设之一B．地面上静止的人观察一根高速运动的杆，其长度总比杆静止时的长度小C．电磁波频率变大排序为无线电波、红外线、可见光、紫外线、γ射线、X射线D．麦克耳孙－莫雷实验结果表明：不论光源与观察者做怎样的相对运动，光速都是一样的【答案】D【解析】A.光速不变原理是狭义相对论的两个基本假设之一，故A错误；B.地面上静止的人观察一根高速运动的杆，沿着运动方向的长度总比杆静止时的长度短，故B错误；C.电磁波频率变大排序为无线电波、红外线、可见光、紫外线、X射线、γ射线，故C错误；D.爱因斯坦建立狭义相对论所依据的一个基本假设就是光速不变原理，还有一个是狭义相对性原理．故D正确．10.如图所示为一显示薄膜干涉现象的实验装置，P是附有肥皂泡薄膜的铁丝圈，S是一点燃的酒精灯，往火焰上撒些盐后，在肥皂膜上观察到的干涉图象应是图中的()A．B．C．D．【答案】D【解析】酒精灯发出的光在肥皂膜前、后两个表面上反射后叠加，形成干涉图样，两列反射光叠加时的路程差与肥皂膜的厚度有关，相同厚度处路程差相同，而同一条亮条纹(或暗条纹)上路程差也相同，肥皂膜竖起时同一水平线的膜厚度相同．故肥皂膜上的亮(暗)条纹是一些水平的平行直线，即正确选项为D.二、多选题(共4小题,每小题5.0分,共20分)11.(多选)回旋粒子加速器给带电粒子加速时，不能把粒子的速度无限制增大，其原因不正确的是()A．加速器功率有限，不能提供足够大的能量B．加速器内无法产生半径或磁感应强度足够大的磁场C．加速器内无法产生电场强度足够大的电场D．速度增大使粒子质量增大，粒子运行的周期与交变电压不再同步，无法无限的加速【答案】ABC【解析】带电粒子被加速后，根据相对论效应m＝可知，随带电粒子速度的增大，其质量也增大，粒子运行的周期与交变电压不再同步，无法无限的加速．12.(多选)下列说法中正确的是()A．只要是波都能发生衍射，衍射是波特有的现象B．障碍物或孔的宽度与波长差不多或者略大些时，能发生明显的衍射C．两列波干涉时，振动减弱区域的质点振幅随时间变化D．两列波干涉时，振动加强区域的质点位移随时间变化【答案】AD【解析】衍射是波特有的现象，只有波才能发生衍射，故A正确；只有缝、孔的宽度或障碍物的尺寸跟波长相差不多，或者比波长更小时，才能观察到明显的衍射现象，故B错误；两列波干涉时，在振动加强区或减弱区，质点的位移随时间周期性变化．在振动的过程中，振幅不变，故D 正确，C错误．13.(多选)下列现象中属于声波反射现象的是()A．隔着墙能听到房间外面有人讲话B．音响设备制作时要考虑混合效应C．夏日的雷声有时轰鸣不绝D．在水里的人能听到岸上的声音【答案】BC【解析】A是衍射现象，反射现象是波在同一种介质中的传播，因此B、C正确，D是折射现象．14.(多选)如图所示，一束白光从左侧射入肥皂薄膜，下列说法中正确的是()A．人从右侧向左看，可以看到彩色条纹B．人从左侧向右看，可以看到彩色条纹C．彩色条纹水平排列D．彩色条纹竖直排列【答案】BC【解析】一束白光射到薄膜上，经前后两个面反射回来的光相遇，产生干涉现象，从左侧向右看可看到彩色条纹，又由于薄膜同一水平线上的厚度相同，所以彩色条纹是水平排列的．分卷II三、计算题(共4小题,每小题10.0分,共40分)15.两块质量分别为m1、m2的木板，被一根劲度系数为k轻弹簧连在一起，并在m1板上加压力F，如图所示，撤去F后，m1板将做简谐运动．为了使得撤去F后，m1跳起时恰好能带起m2板，则所加压力F的最小值为？【答案】(m1＋m2)g【解析】撤去外力F后，m1将在回复力的作用下做简谐振动，依题意当m1运动到最上端时，m2对接触面恰好无压力，故此时回复力为大小为F＝(m1g＋m2g)由对称性可知，当m1在最下端时，回复力大小也为F＝(m1g＋m2g)故所施外力大小为：F＝(m1g＋m2g)16.一列横波向右传播，在沿波的传播方向上有相距2.4 m的P、Q两质点，某一时刻它们都处在平衡位置，如图所示，此时，P、Q之间只有一个波峰，则此波的波长可能为多少？【答案】4.8 m 2.4 m 1.6 m【解析】根据题意画出满足条件的质点所在位置如图所示，PQ分别位于1、2位置时：λ＝2.4 m，λ＝4.8 m；PQ分别位于1、3位置时：λ＝2.4 m；PQ分别位于2、5位置时：λ＝2.4 m，λ＝1.6 m.17.在双缝干涉实验中，屏上一点P到双缝的距离之差为1.5×10-7m，若用频率为Hz的单色光照射双缝，该点处于亮条纹还是暗条纹？从屏中心算起这是第几条什么条纹？【答案】暗，第3条暗条纹【解析】；光程差为半波长的奇数倍，P点处于暗条纹，令，这是第3条暗条纹。

高中物理学习材料桑水制作2015-2016高二物理寒假作业4 综合1一、单项选择题1、关于电场力和电场强度, 下列说法正确的是（）A、电场强度的方向总是跟电场力的方向一致。

B、电场强度的大小总是跟电场力的大小成正比。

C、正电荷受到的电场力的方向跟电场强度的方向一致。

D、检验电荷的电量越大，它在电场中受到的电场力就越大, 因此该点的电场强度就越大。

2、在静电场中某点放入电量为Q的检验电荷时，测得该点场强为2.0×10-2v/m，方向为水平向右，若在同一点放入电量为Q／2的负电荷，测得该点的场强应为（）A．大小为2.0×10-2v/m ，方向水平向左； B．大小为1.0×10-2v/m，方向水平向右；C．大小为2.0×10-2v/m，方向水平向右； D．大小为1.0×10-2v/m，方向水平向左。

3、在某电荷的电场中，从A点移动一个电量为5×10－8库仑的电荷到B点，电场力所做的功为6×10－6焦，如果规定，A点的电势为零，那么，B点的电势U、移动过程中电势能的变化分别是：（）A、U= —120V，电势能增加了6×10－6焦耳。

B、U= —120V，电势能减少了6×10－6焦耳。

C、U=120V，电势能不变。

D、U=0V，电势能减少了6×10－6焦耳。

4、在图1示的电解池中，测得在5秒钟内共有7.5库仑正电荷和7.5库仑的负电荷通过池的竖直截面oo’，则电路中电流表指示的读数应为（）A、0B、 1.5 AC、 3 AD、7.5 A5、如右2图所示，一直流电路中的一段导体横截面示意图，其中S1∶S2=4∶1，I1、I2、U1、U2分别为通过两截面的电流及两截面单位长度上的电压。

则：（）A．I1∶I2=4∶1； U 1∶U2=4∶1 B．I1∶I2=1∶1； U 1∶U2=4∶1C．I1∶I2=4∶1； U 1∶U2=1∶4 D．I1∶I2=1∶1； U 1∶U2=1∶46、在如图3所示的电路中，电源的电动势为ε，内阻为零，电阻R1=2R2，在R2图1 图2图8的两端并联一段电阻忽略不计的导线L ，则 （ ） A ．通过电阻R 1和R 2的电流I 1=I 2 B ．R 1两端电压U 1=32εC ．导线L 中通过的电流I L =1R D ．使电阻R 2断路，通过电阻R 1的电流会变大7、竖直放置的平行板电容器，A 板接电源正极，B 板接负极，在电容器中加匀强磁场，磁场方向与电场方向垂直，在图4中垂直纸面向里、从A 板中点C 的小孔入射一批带正电的微粒，入射的速度大小，方向各不相同（入射速度方向与电场方向夹角小于90o），考虑微粒受重力，微粒在平行板AB 间的运动过程中（ ）A 、所有微粒的动能都将增加B 、所有微粒的机械能都将不变C 、有的微粒可能做匀速直线运动D 、有的微粒可能做匀速圆周运动8、在匀强磁场中放入通有相同电流的三条不同形状的导线，如图5所示.每条导线的两个端点间的距离相等，问所受磁场力最大的导线是（） A. 三条线一样大B. 甲线最大 C. 乙线最大 D. 丙线最大 二、多项选择题9、A 、B 两点各放有电量为十Q 和十2Q 的点电荷，A 、 B 、C 、D 四点在同一直线上，且AC ＝CD ＝DB ．将一正电荷从C 点沿直线移到D 点，则 （ ）A 、电场力一直做正功B 、电场力先做正功再做负功C 、电场力一直做负功D 、电场力先做负功再做正功10、平行板电容器两板分别带等量异种电荷，为了使两极板间的电压加倍，同时使两极板间场强减半，可采用的方法是 （ ）A ．使两板带电量都加倍B ．两板正对面积加倍，两板距离变为原来的4倍C ．使两板带电量都减半，两板距离变为原来的2倍D ．使两板电量都加倍，两板距离及正对面积都变为原来的4倍11、如图8所示，一根长为AB 的导线用软线悬挂在磁感应强度为B 的匀强磁场中，电流方向由A 向B ，此时悬线张力不为零，欲使悬线张力为零，必须：（ ） A ．改变电流方向，并适当增加电流强度 B ．不改变电流方向，而适当增加电流强度 C ．改变磁场方向，并适当增强磁感应强度B 的大小 D ．不改变磁场方向，适当增强磁感应强度B 的大小12、如图9所示，一个电子沿AO 方向垂直射入匀强磁场中，磁场只限于半径为R 的圆内. 若电子速度为υ，质量为m ，带电量为q ，磁感应强度为B. 电子在磁场中偏转后图4图5图7从C 点射出，∠AOC=120°，下面结论正确的是：（ ） A ．电子经过磁场的时间为Bq m 32π B ．电子经过磁场的时间为Bqm3π C ．半径R 为Bq m υ D ．AC 间的距离为qBm υ三、填空或实验题13、一同学用感应起电机给一个电容器充电，充电后从电容器两板板引出两根导线，使两根导线的端点相距很近时，发生的现象是 。

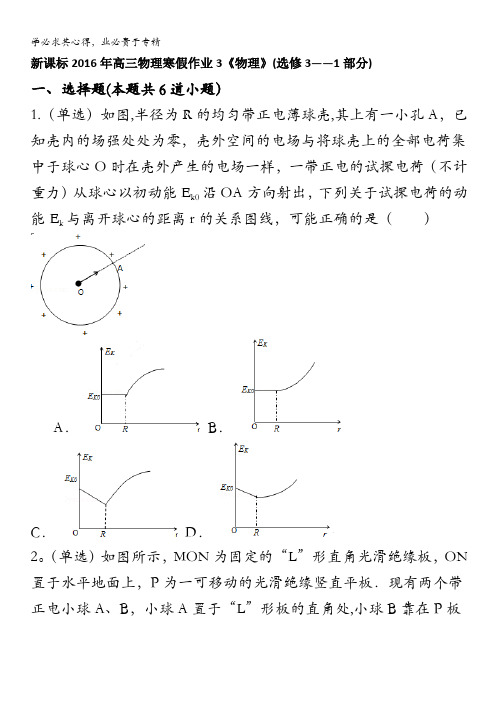

新课标2016年高三物理寒假作业3《物理》(选修3——1部分)一、选择题(本题共6道小题）1.（单选）如图,半径为R的均匀带正电薄球壳,其上有一小孔A，已知壳内的场强处处为零，壳外空间的电场与将球壳上的全部电荷集中于球心O时在壳外产生的电场一样，一带正电的试探电荷（不计重力）从球心以初动能E k0沿OA方向射出，下列关于试探电荷的动能E k与离开球心的距离r的关系图线，可能正确的是（）A．B．C．D．2。

（单选）如图所示，MON为固定的“L”形直角光滑绝缘板，ON 置于水平地面上，P为一可移动的光滑绝缘竖直平板．现有两个带正电小球A、B，小球A置于“L”形板的直角处,小球B靠在P板上且处于静止状态，小球A、B位于同一竖直平面内，若将P板缓慢向左平移，则下列说法正确的是（）A ．B对P板的压力变大B．A对ON板的压力变小C ．A、B间的距离不变D．A、B系统的电势能减小3.（单选)如图所示，在一场强大小为E、方向竖直向下的匀强电场中，有一质量为m、带电量为+q小球,以速率钞水平抛出。

则小球下落高度h的过程中（）A．电势能减少了mgh B．电势能减少了mgh+qEhC ．小球的水平位移为29mhE mg+D．小球的水平位移为mhE mg+4。

（单选）如图甲,一带电物块无初速度地放上皮带轮底端，皮带轮以恒定大小的速率沿顺时针传动，该装置处于垂直纸面向里的匀强磁场中，物块由底端E运动至皮带轮顶端F的过程中，其v t 图像如图乙所示,物块全程运动的时间为4.5 s，关于带电物块及运动过程的说法正确的是A．该物块带负电B．皮带轮的传动速度大小一定为lm／sC．若已知皮带的长度，可求出该过程中物块与皮带发生的相对位移D．在2s~4。

5s内，物块与皮带仍可能有相对运动5。

（单选）首先发现通电导线周围存在磁场的物理学家是( ）A ．安培B．法拉第C．奥斯特D．特斯拉6.（多选)如图所示，在水平匀强电场和垂直纸面向里的匀强磁场中，有一竖直足够长固定绝缘杆MN，小球P套在杆上，已知P的质量为m,电量为+q,电场强度为E、磁感应强度为B,P与杆间的动摩擦因数为μ，重力加速度为g。

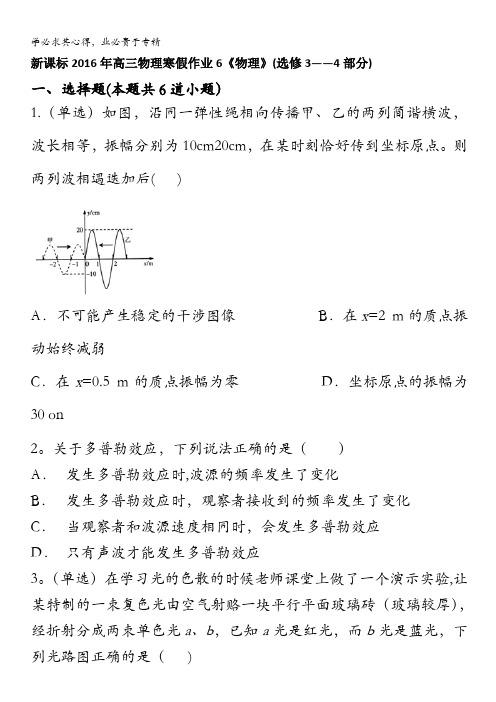

新课标2016年高三物理寒假作业6《物理》(选修3——4部分)一、选择题(本题共6道小题）1.（单选）如图，沿同一弹性绳相向传播甲、乙的两列简谐横波，波长相等，振幅分别为10cm20cm，在某时刻恰好传到坐标原点。

则两列波相遇迭加后( )A．不可能产生稳定的干涉图像B．在x=2 m的质点振动始终减弱C．在x=0.5 m的质点振幅为零D．坐标原点的振幅为30 on2。

关于多普勒效应，下列说法正确的是（）A．发生多普勒效应时,波源的频率发生了变化B．发生多普勒效应时，观察者接收到的频率发生了变化C．当观察者和波源速度相同时，会发生多普勒效应D．只有声波才能发生多普勒效应3。

（单选）在学习光的色散的时候老师课堂上做了一个演示实验,让某特制的一束复色光由空气射赂一块平行平面玻璃砖（玻璃较厚），经折射分成两束单色光a、b，已知a光是红光，而b光是蓝光，下列光路图正确的是（)4。

（多选)关于电磁波和相对论,下列说法正确的是（）A．由于高频电磁波向外界辐射能量的本领更强，所以经过调制的高频电磁波才能把我们要发射的信号发射出去B．电磁波是由恒定的电场和磁场产生的C．研究高速火车的运动必须利用相对沦的知识D．研究速度接近于光速的粒子的运动利用相对论的知识5。

（多选）欧洲大型强子对撞机是现在世界上体积最大、能量最高的加速器，是一种将粒子加速对撞的高能物理设备．该设备能把数以万计的粒子加速到相当于光速的99.9％，粒子流每秒可在隧道内狂飙11245圈，单束粒子能量可达7万亿电子伏．则下列说法中错误的是（）A ．如果继续对粒子进行加速,粒子的速度不能达到光速B ．如果继续对粒子进行加速，粒子的速度能够达到光速C ．如果继续对粒子进行加速,粒子的速度能够超过光速D．粒子高速运动时的质量大于静止时的质量E粒子高速运动时的质量小于静止时的质量6。

（多选)某同学在做“用单摆测重力加速度"实验中，先测得摆线长为l，摆球直径为d,然后用秒表记录了单摆振动50次所用的时间为t．他测得的g值偏小，可能的原因是（）A．测摆线长时摆线拉得过紧B．摆线上端未牢固地系于悬点，振动中出现松动，使摆线长度增加了C．开始计时，秒表过早按下D．实验中误将51次全振动数为50次E．实验中误将49。

Q

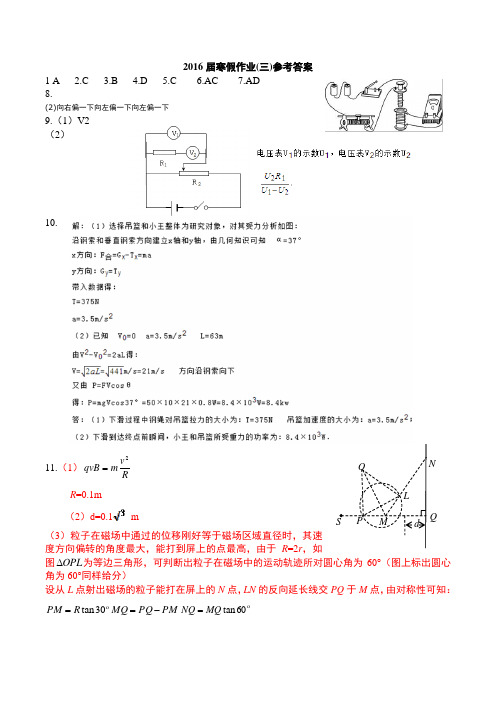

N 2016届寒假作业(三)参考答案
1 A 2.C 3.B 4.D 5.C 6.AC 7.AD
8.
(2)向右偏一下向左偏一下向左偏一下
9.（1）V2
（2）
10.
11.（1）R v m qvB 2
= R =0.1m
（2）d=0.1 m （3）粒子在磁场中通过的位移刚好等于磁场区域直径时，其速
度方向偏转的角度最大，能打到屏上的点最高，由于R =2r ，如
图OPL ∆为等边三角形，可判断出粒子在磁场中的运动轨迹所对圆心角为60°（图上标出圆心角为60°同样给分）
设从L 点射出磁场的粒子能打在屏上的N 点，LN 的反向延长线交PQ 于M 点，由对称性可知： 30tan R PM =PM PQ MQ -= 60tan MQ NQ =
联立上式可得：NQ=(33-2)r≈0.16m
当磁场区域转动90°时，粒子刚好没有进入磁场，沿直线运动打在屏上Q点，所以粒子能打在屏上Q点以上0.16m范围内。

12.。

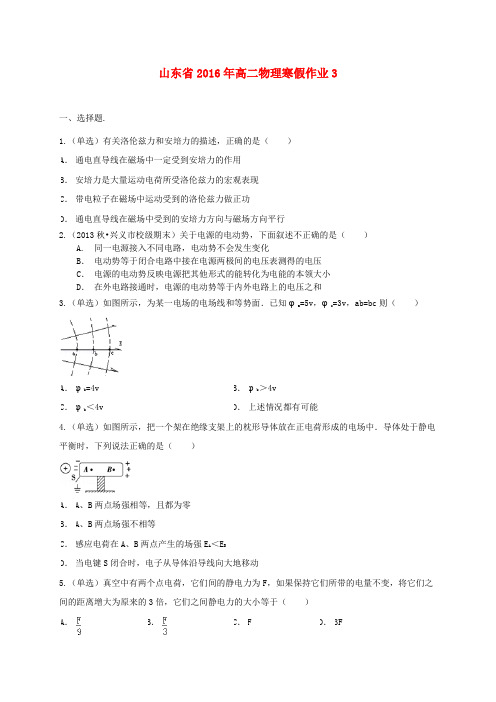

山东省2016年高二物理寒假作业3一、选择题.1.（单选）有关洛伦兹力和安培力的描述，正确的是（）A. 同一电源接入不同电路，电动势不会发生变化B．电动势等于闭合电路中接在电源两极间的电压表测得的电压C．电源的电动势反映电源把其他形式的能转化为电能的本领大小D．在外电路接通时，电源的电动势等于内外电路上的电压之和3.（单选）如图所示，为某一电场的电场线和等势面．已知φa=5v，φc=3v，ab=bc则（）4.（单选）如图所示，把一个架在绝缘支架上的枕形导体放在正电荷形成的电场中．导体处于静电平衡时，下列说法正确的是（）5.（单选）真空中有两个点电荷，它们间的静电力为F，如果保持它们所带的电量不变，将它们之间的距离增大为原来的3倍，它们之间静电力的大小等于（）B C6.（单选）下列说法正确的是（）可知，磁感应强度大小与放入该处的通电导线的，故导线中电流越大，其周围磁感应强度越小7.（2011•杭州一模）如图所示，在倾角为a的光滑斜面上，垂直纸面放置一根长为L，质量为m的直导体棒．当导体棒中的电流I垂直纸面向里时，欲使导体棒静止在斜面上，可加一平行于纸面的匀强磁场，当外加匀强磁场的磁感应强度B的方向由垂直斜面向上沿逆时针转至水平向左的过程中，下列关于B的大小变化的说法中，正确的是（）A．逐渐增大B．逐渐减小C．先减小后增大D．先增大后减小8.（单选）在如图所示的电路中，E为电源电动势，r为电源内阻，R1和R3均为定值电阻，R2为滑动变阻器．当R2的滑动触点在a端时合上开关S，此时三个电表V、A1、A2的示数分别为I1、I2和U．现将R2的滑动触点向b端移动，则三个电表示数的变化情况是（）二．实验题.9.用螺线管与灵敏电流计组成一闭合回路，进行探究电磁感应现象实验的实验装置。

请你将图中所缺导线补接完整。

10.在伏安法测电阻的实验中,待测电阻R x 约为200 Ω,电压表的内阻约为2 k Ω,电流表的内阻约为10 Ω,测量电路中电流表的连接方式如图(a)或图(b)所示,结果由公式R x =IU 计算得出,式中U 与I 分别为电压表和电流表的示数。

山东省2016年高二物理寒假作业4一、选择题.1.（单选）下列关于磁场和磁感线的描述中正确的是（）2.（单选）如图所示，O为两个等量异种电荷连线上的中点，P为连线中垂线上的一点，比较O、P 两点的电势和场强大小（）3.（单选）如图所示，两平行金属板间始终与电源两极相连，电源电压为8V，两板的间距为2cm，而且极板B接地．极板间有C、D两点，C距A板0.5cm，D距B板0.5cm，则（）4.（单选）如图所示，已知磁场与电流的方向，图中又画出了通电导线在磁场中所受安培力F的方向，那么安培力F的方向正确的是（）D5.（单选）两条长直导线AB和CD相互垂直彼此相隔一很小距离，通以图所示方向的电流，其中AB 固定，CD可以其中心为轴自由转动或平动，则CD的运动情况是（）6.(多选)（2012•广东模拟）在如图所示的电路中，电源的电动势E和内阻r恒定，闭合开关S后灯泡能够发光，经过一段时间后灯泡突然变亮，则出现这种现象的原因可能是（）A. 电阻R1短路B. 电阻R2断路C. 电阻R2短路D. 电容器C断路7.（多选）如图所示，实验得到甲、乙两闭合电路的路端电压U与干路电流强度I的图象，由图象可知（）8.（多选）如图所示，电源内阻不可忽略，当滑动变阻器的滑动片向右滑动时，下列说法中正确的是（）A．电流表A1读数变小 B．电流表A2读数变大C．电压表V读数变大 D．电压表V读数不变二．实验题.9.如图是做探究电磁感应的产生条件原副线圈实验的器材及示意图．①在图中用实线代替导线把它们连成实验电路．②由哪些操作可以使电流表的指针发生偏转Ⅰ将开关闭合（或断开开关）；Ⅱ将螺线管A插入（或拔出）螺线管B③假设在开关闭合的瞬间，灵敏电流计的指针向左偏转，则当螺线管A向上拔出的过程中，灵敏电流计的指针向右偏转．（“左”、“右”）10.用如图甲所示的电路做“测定电池的电动势和内电阻”的实验，根据测得的数据做出了如图乙所示的U﹣I图象，由图可知测得的电池的电动势为 1.40 V，内电阻为 1.0 Ω．三、解答题.11.如图所示，有两个质量均为m、带电量均为q的小球，用绝缘细绳悬挂在同一点O处，保持静止后悬线与竖直方向的夹角为θ=30°，重力加速度为g，静电力常量为k．求：（1）B小球所受库仑力的大小F；（2）带电小球在B处产生的电场强度大小；（3）细绳的长度L．12.如图所示，电源电动势E=9V，内阻r=1Ω，小电动机M的线圈电阻为r0=0.5Ω，电阻R0=3Ω，电压表的示数为U0=3V．求：（1）此时电动机的输入功率；（2）此时电动机的输出功率．山东省2016年高二物理寒假作业4参考答案1.2.但电场线的疏密可以体现电场强度的强弱；可以根据电3.E= 4.5.6.AB解：A、若电阻R1短路，电路中总电阻减小，总电流增大，灯泡与R2并联的电压增大，则灯泡变亮，符合题意，故A正确．B、若电阻R2断路，则总电阻增大，总电流减小，R1及内阻中电压减小，灯泡两端的电压增大；故灯泡变亮；故B正确；C、若电阻R2短路，灯泡被短路，不亮，故C错误．D、电容器C断路，对灯泡亮度没有影响，故D错误．故选：AB7.8.解：ACD、当滑动变阻器的滑动片向右滑动时，电路的总电阻变大．据闭合电路的欧姆定律可知干路电流减小，路端电压增大，即电流表A1的示数减小，电压表的示数增大，故AC正确，D错误；B、由于路端电压增大和干路电流减小，所以电流表A2读数减小，故B错误．故选：AC．9.考点：研究电磁感应现象．版权所有专题：实验题．分析：①探究电磁感应现象实验有两套电路；电源、开关、滑动变阻器、螺线管A组成控制电路；螺旋管B与电流计组成实验电路．②当线圈B中有感应电流产生时，电流表指针发生偏转；根据感应电流产生的条件：穿过闭合回路的磁通量发生变化，分析答题．③根据楞次定律判断是否有感应电流产生，结合闭合开关瞬间，灵敏电流计的指针向右偏转判断将滑动变阻器的滑片向右移动的过程中，灵敏电流计的指针的偏转方向．解答：解：①将电流表与大线圈B组成闭合回路，电源、开关、小线圈A组成闭合回路，电路图如图所示．②Ⅰ将开关闭合或断开，或Ⅱ将螺线管A插入（或拔出）螺线管B时穿过线圈B的磁通量发生变化，线圈B中产生感应电流，电流表指针偏转．③在开关闭合的瞬间，穿过线圈B的磁通量增大，灵敏电流计的指针向左偏转，则当螺线管A向上拔出的过程中，穿过线圈B的磁通量减小，灵敏电流计的指针向右偏转．故答案为：①电路图如图所示；②将开关闭合（或者断开）；将螺线管A插入（或拔出）螺线管B；③右．点评：探究电磁感应现象的实验有两套电路，要知道各电路的阻值与作用．本题考查了感应电流产生的条件，难度不大，是一道基础题，知道感应电流产生的条件、分析清楚图示情景即可正确解题．10.r=Ω11.，求解电场强度大小；E==…②…③为为I=，因为电动机工作时，欧姆定律不成立．123456123456。

高中物理学习材料桑水制作高二物理寒假作业（四）电磁感应班号姓名1．如下图所示为用导线做成的圆形回路与一直导线构成的几种位置组合(A、B、C中直导线都与圆形线圈在同一平面内，O点为线圈的圆心，D中直导线与圆形线圈垂直，并与中心轴重合)，其中当切断直导线中的电流时，闭合回路中会有感应电流产生的是( )2．在空间某处存在一变化的磁场，则( )A．在磁场中放一闭合线圈，线圈中一定会产生感应电流B．在磁场中放一闭合线圈，线圈中不一定产生感应电流C．在磁场中不放闭合线圈，在变化的磁场周围一定不会产生电场D．在磁场中不放闭合线圈，在变化的磁场周围一定会产生电场3.如右图所示，虚线框内有匀强磁场，大环和小环是垂直于磁场放置的两个圆环，分别用Φ1和Φ2表示穿过大小两环的磁通量，则有( )A．Φ1>Φ2B．Φ1<Φ2 C．Φ1＝Φ2 D．无法确定4．根据楞次定律知：感应电流的磁场一定是( )A．阻碍引起感应电流的磁通量 B．与引起感应电流的磁场方向相反C．阻碍引起感应电流的磁场的磁通量的变化 D．与引起感应电流的磁场方向相同5．闭合线圈abcd运动到如下图所示的位置时，bc边所受到的磁场力的方向向下，那么线圈的运动情况是( )A．向左平动进入磁场B．向右平动进入磁场C．向上平动D．向下平动6．两根通电直导线M、N都垂直纸面固定放置，通过它们的电流方向如图所示，线圈L的平面跟纸面平行，现将线圈从位置A沿M、N连线中垂线迅速平移到位置B，则在平移过程中，线圈中的感应电流( )A．沿顺时针方向，且越来越小B．沿逆时针方向，且越来越大C．始终为零D．先顺时针，后逆时针7．在生产实际中，有些高压直流电路中含有自感系数很大的线圈，当电路中的开关S由闭合到断开时，线圈会产生很大的自感电动势，使开关S处产生电弧，危及操作人员的人身安全．为了避免电弧的产生，可在线圈处并联一个元件，在下列设计的方案中(如图所示)可行的是( )8．如下图所示，由均匀导线制成的，半径为R的圆环，以v的速度匀速进入一磁感应强度大小为B 的匀强磁场．当圆环运动到图示位置(∠aOb＝90°)时，a、b两点的电势差为( )A.2BRvB.22BRv C.24BRv D.324BRv9．如右图所示，在x≤0的区域内存在匀强磁场，磁场的方向垂直于xy平面(纸面)向里．具有一定电阻的矩形线框abcd位于xy平面内，线框的ab边与y轴重合．令线框从t＝0的时刻起由静止开始沿x轴正方向做匀加速运动，则线框中的感应电流I(取逆时针方向的电流为正)随时间t的变化图线I－t图可能是下图中的哪一个( )10．如右图所示，当磁场的磁感应强度B增强时，内、外金属环上的感应电流的方向应为( )A．内环顺时针，外环逆时针B．内环逆时针，外环顺时针C．内、外环均为顺时针D．内、外环均为逆时针11．如右图所示，“U”形金属框架固定在水平面上，金属杆ab与框架间无摩擦，整个装置处于竖直方向的磁场中．若因磁场的变化，使杆ab向右运动，则磁感应强度( )A．方向向下并减小B．方向向下并增大C．方向向上并增大D．方向向上并减小12．如右图所示，平行导轨间距离为L，导轨间接有电阻R，其余电阻不计，匀强磁场与轨道平面垂直，磁场的磁感应强度为B.金属杆ab长为2L，金属杆与导轨密切接触．在杆以a端为轴紧靠导轨由图示竖直位置转过90°的过程中，通过电阻R的感应电荷量为( )A．0 B.3BL22RC.πBL2RD.2BL2R13．如下图所示，A为用细绳悬吊着的圆形铜环，B为可绕其中心支点为轴转动的条形磁铁．B在A的正下方，其极性不清楚．当磁铁绕轴O以角速度ω在水平面内匀速旋转时，则铜环将会以角速度ω′转动，下列判断正确的是( )A．ω′＝ω，两者转向相同B．ω′＞ω，两者转向相反C．ω′＜ω，两者转向相同D．ω′＜ω，两者转向相反14．如右图所示，线框放置在光滑的水平面上，在其中放一个矩形线圈abcd，线圈的三个边平行于线框的三条边，且相对应的两边间距相等．当线框A端接远处电源的正极，B端接电源的负极的瞬间，线圈中感应电流的方向和线圈的运动情况是( )A．沿abcd，向右运动B．沿abcd，向左运动C．沿dcba，向左运动D．沿dcba，向右运动15．半径为R 的圆形线圈，两端A 、B 接有一个平行板电容器，线圈垂直放在随时间均匀变化的匀强磁场中，如右图所示，则要使电容器所带电荷量Q 增大，可以采取的措施是( )A ．增大电容器两极板间的距离B ．增大磁感应强度的变化率C ．减小线圈的半径D ．改变线圈所在平面与磁场方向间的夹角16.如图所示，多匝线圈L 的电阻和电池内阻不计，两个电阻的阻值都是R ，电键S 原来是断开的，电流I 0＝E 2R ，今合上电键S 将一电阻短路，于是线圈有自感电动势产生，此电动势( )A ．有阻碍电流的作用，最后电流由I 0减小到零B ．有阻碍电流的作用，最后电流总小于I 0C ．有阻碍电流增大的作用，因而电流将保持I 0不变D ．有阻碍电流增大的作用，但电流最后还是增大到2I 017．如图甲，在虚线所示的区域有垂直纸面向里的匀强磁场，磁场变化规律如图乙所示，面积为S 的单匝金属线框处在磁场中，线框与电阻R 相连．若金属框的电阻为R 2，则下列说法正确的是( )A ．流过电阻R 的感应电流由a 到bB ．线框cd 边受到的安培力方向向下C ．感应电动势大小为2B 0S t 0D ．ab 间电压大小为2B 0S 3t 0 18．两根相距为L 的足够长的金属直角导轨如右图所示放置，它们各有一边在同一水平面内，另一边垂直于水平面．质量均为m 的金属细杆ab 、cd 与导轨垂直接触形成闭合回路，杆与导轨之间的动摩擦因数均为μ，导轨电阻不计，回路总电阻为2R .整个装置处于磁感应强度大小为B ，方向竖直向上的匀强磁场中．当ab 杆在平行于水平导轨的拉力F 作用下以速度v 1沿导轨匀速运动时，cd 杆也正好以速度v 2向下匀速运动．重力加速度为g .以下说法正确的是( )A ．ab 杆所受拉力F 的大小为μmg ＋B 2L 2v 12RB ．cd 杆所受摩擦力为零C ．回路中的电流强度为BL v 1＋v 22RD ．μ与v 1大小的关系为μ＝2Rmg B 2L 2v 119．如图所示，质量m 1＝0.1 kg ，电阻R 1＝0.3 Ω，长度l ＝0.4 m 的导体棒ab 横放在U 型金属框架上．框架质量m 2＝0.2 kg ，放在绝缘水平面上，与水平面间的动摩擦因数μ＝0.2，相距0.4 m 的MM ′、NN ′相互平行，电阻不计且足够长．电阻R 2＝0.1 Ω 的MN 垂直于MM ′.整个装置处于竖直向上的匀强磁场中，磁感应强度B ＝0.5 T ．垂直于ab 施加F ＝2 N 的水平恒力，ab 从静止开始无摩擦地运动，始终与MM ′、NN ′保持良好接触，当ab 运动到某处时，框架开始运动．设框架与水平面间最大静摩擦力等于滑动摩擦力，g 取10 m/s 2.求框架开始运动时ab 速度v 的大小；20．如右图所示，在竖直平面内有一个“日”字形线框，线框总质量为m，每条短边长度均为l.线框横边的电阻均为r，竖直边的电阻不计．在线框的下部有一个垂直“日”字平面方向向里的磁感应强度为B的匀强磁场，磁场的高度也为l.让线框自空中一定高处自由落下，当线框下边刚进入磁场时立即做匀速运动．重力加速度为g.求：(1)“日”字形线框做匀速运动的速度v的大小．(2)“日”字形线框从开始下落起，至线框上边离开磁场的过程中所经历的时间t.21．如图所示，在两条平行光滑的导轨上有一金属杆ab，外加磁场跟轨道平面垂直，导轨上连有两定值电阻(R1＝5 Ω，R2＝6 Ω)和滑动变阻器R0，电路中的电压表量程为0～10 V，电流表的量程为0～3 A，把R0调至30 Ω，用F＝40 N的力使ab杆垂直导轨向右平移，当杆达到稳定状态时，两块电表中有一块表正好满偏，而另一块表还没有达到满偏，求此时ab杆的速度(其他电阻不计)．22．在光滑绝缘水平面上，电阻为0.1 Ω、质量为0.05 kg的长方形金属框abcd，以10 m/s的初速度向磁感应强度B＝0.5 T、方向垂直水平面向下、范围足够大的匀强磁场滑去．当金属框进入磁场到达如上图所示位置时，已产生1.6 J的热量．(1)在图中ab 边上标出感应电流和安培力方向，并求出在图示位置时金属框的动能．(2)求图示位置时金属框中感应电流的功率．(已知ab 边长L ＝0.1 m)高二物理寒假作业（四）电磁感应 参考答案1．解析： 在B 、C 中，穿过圆形回路的磁通量不为零，当切断导线中的电流时，磁通量减少，所以有感应电流产生；而A 、D 中穿过圆形回路的磁通量为零且无变化，所以没有感应电流产生．答案： BC2．解析： 根据感应电流的产生条件，只有穿过闭合线圈的磁通量发生变化，线圈中才产生感应电流，A 错，B 对；变化的磁场产生感生电场，与是否存在闭合线圈无关，C 错，D 对．答案： BD3．解析： 大环和小环在磁场中的有效面积等于在磁场区域范围内的一部分，两环的有效面积相同，故Φ1＝Φ2.答案： C4．解析： 本题考查了对楞次定律的理解及应用，感应电流的磁场阻碍的是引起感应电流的原磁通量的变化，故C 对A 、B 、D 错．答案： C5．解析： 当bc 受力向下时，说明感应电流方向由b 指向c ，当向左进入磁场时，磁通量增加，感应电流的磁场方向应该与原磁场方向相反，垂直纸面向里，用右手螺旋定则可以判断感应电流方向为顺时针方向．答案： A6．答案： C7．解析：选D.断开开关S ，A 图中由于电容器被充电，开关S 处仍将产生电弧；B 、C 图中闭合开关时，电路发生短路；而D 图是利用二极管的单向导电性使线圈短路可避免开关处电弧的产生，故D 正确．8．解析： 整个圆环电阻是R ，其外电阻是圆环的3/4，即磁场外的部分，而磁场内切割磁感线有效长度是2R ，其相当于电源，E ＝B ·2R ·v ，根据欧姆定律可得U ＝34R R E ＝324BRv ，D 正确． 答案： D9．解析： cd 棒切割磁感线E ＝Blv ，I ＝E R ＝Blv R ＝Blat R与t 成正比，由楞次定律(或右手定则)可知感应电流为顺时针方向，故D 正确．答案： D10．解析： 磁场增强，则穿过回路的磁通量增大，故感应电流的磁场向外，由安培定则知电流对整个电路而言应沿逆时针方向；若分开讨论，则外环逆时针，内环顺时针．答案： A11．解析： 因磁场变化，发生电磁感应现象，杆ab 中有感应电流产生，而使杆ab 受到磁场力的作用，并发生向右运动．而ab 向右运动，使得闭合回路中磁通量有增加的趋势，说明原磁场的磁通量必定减弱，即磁感应强度正在减小，与方向向上、向下无关．答案： AD12．解析： 金属杆由图示位置转过90°的过程中，ΔΦ＝3BL 22， 所以，q ＝ΔΦR ＝3BL 22R. 答案： B13．解析： 磁铁转动时，在图示情况下，设铜环不动，则铜环的左、右两侧分别与磁铁左、右两端做相对远离的运动．根据楞次定律的广义描述，铜环中的感应电流的效果将要阻碍这种相对运动，因此两者转向应相同；又因只能阻碍不是阻止，相对远离的现象仍然存在，故ω′＜ω，两者转向相同，故选C.答案： C14．解析： A 端接电源的正极，B 端接电源的负极的瞬间，在线圈abcd 中形成向里的磁场，由楞次定律可以判断感应电流的方向沿a →b →c →d →a 方向，再根据“同向电流相吸引，异向电流相排斥”的结论可知线框给线圈abcd 的作用力向左，故应向左运动，B 正确．答案： B15．解析： 由Q ＝CU ，C ＝εr S 4πkd知，增大极板距离d ，电容C 减小，因此Q 也减小，故A 错误；由U ＝E ＝n ΔΦΔt ＝n ΔB ΔtS ，分析可得增大磁感应强度变化率或增大线圈在垂直磁场方向的投影面积可增大A 、B 间电压，从而使Q 增大，所以B 正确，C 、D 错误．答案： B16．解析：选D.电键S 由断开到闭合瞬间，回路中的电流要增大，因而在L 上要产生自感电动势．根据楞次定律，自感电动势总是要阻碍引起它的电流的变化，这就是说由于电流增加引起的自感电动势，要阻碍原电流的增加．而阻碍不是阻止，电流仍要增大，而达到稳定后其电流为2I 0，故选项D 正确．17．答案： ABD18．解析： 由法拉第电磁感应定律可得，ab 杆在切割磁感线时产生的感应电动势为BLv 1，cd 杆运动方向与磁场平行，无感应电动势，所以闭合回路中的感应电流I ＝E 2R ＝BLv 12R，对ab 杆，由平衡可知，F＝F f ＋BIL ，所以F ＝μmg ＋B 2L 2v 12R ；同理对cd 杆，由平衡可知，F f ′＝mg ，又F f ′＝μBIL ，所以μ＝2Rmg B 2L 2v 1，因此A 、D 正确．答案： AD 19．解析： ab 对框架的压力F 1＝m 1g框架受水平面的支持力F N ＝m 2g ＋F 1依题意，最大静摩擦力等于滑动摩擦力，则框架受到的最大静摩擦力为F 2＝μF Nab 中的感应电动势E ＝BlvMN 中电流I ＝E R 1＋R 2MN 受到的安培力F 安＝IlB框架开始运动时 F 安＝F 2由上面各式代入数据解得v ＝6 m/s.答案： 6 m/s20．解析： (1)进入磁场时的速度为v ，据题意有：IBl ＝mg ，I ＝Blv 3r 2＝2Blv 3r， 解得：v ＝3gmr 2B 2l 2. (2)线框下边进入磁场区域前做自由下落运动，设下落的时间为t 1，从线框下边进入磁场到上边离开磁场下边界做匀速运动，设此过程的下落时间为t 2，据题意有：v ＝gt 1 t 1＝3mr 3B 2l 2 t 2＝3l v解得：t 2＝2B 2l 3mgr由两式解得全过程所用时间：t ＝t 1＋t 2＝3mr 2B 2l 2＋2B 2l 3mgr. 答案： (1)3gmr 2B 2l 2 (2)3mr 2B 2l 2＋2B 2l 3mgr21．解析： 假如电压表满偏，则通过电流表的电流是I 2＋I 0＝106 A ＋1030A ＝2 A ，小于电流表3 A 的量程，符合题意． ab 切割磁感线产生的电动势E ＝BLv ①ab 相当于电源有：E ＝U ＋(I 2＋I 0)R 1②ab 达到稳定速度时，F ＝F 安＝(I 2＋I 0)LB ③①②③联立得v ＝1 m/s.答案： 1 m/s22．解析： (1)ab 边上感应电流的方向b →a ，安培力方向向左，金属框从进入磁场到图示位置能量守恒得：12mv 02＝12mv 2＋Q ，E k ＝12mv 2＝12mv 02－Q ＝12×0.05×102 J －1.6 J ＝0.9 J. (2)金属框在图示位置的速度为v ＝2E km ＝2×0.90.05m/s ＝6 m/s.E ＝Blv ， I ＝E R ＝Blv R ＝0.5×0.1×60.1A ＝3 A ．感应电流的功率P ＝I 2R ＝32×0.1 W ＝0.9 W. 答案： (1)电流的方向b →a . 安培力的方向向左 0.9 J (2)0.9 W。

新课标2016高二物理寒假作业10《物理》选修3—1一、选择题（本题共6道小题）1.（单选）关于物理学家和他们的贡献，下列说法中正确的是（）2.（单选）关于电场和磁场的概念，以下说法正确的是（）功0.5J，电场力做功1J，则下列说法正确的是（）A．小球在a点的重力势能比在b点大3J B．小球在a点的电势能比在b点小1J C．小球在a点的动能比在b点小3.5 J D．小球在a点的机械能比在b点大0.5J 4.（单选）一个电容器的规格是“10μF50V”，则( )A；这个电容器加上50V电压时，电容量才是10μF；B；这个电容器的最大电容量是10μF，带电量较少时，电容量小于10μF；C；这个电容器上加的电压不能低于50V；D；这个电容器的电容量总等于10μF；5.（多选）如图所示，甲、乙两个电路，都是由一个灵敏电流表G和一个电阻箱R组成，下列说法中正确的是( )A．甲表是电流表，R增大时量程减小B．甲表是电流表，R增大时量程增大C．乙表是电压表，R增大时量程减小D．乙表是电压表，R增大时量程增大6.（单选）关于磁感应强度，下列说法中正确的是( )A．若长为L、电流为I的导线在磁场中某处受到的磁场力为F，则该处的磁感应强度必为F ILB．由B＝FIL可知，B与F成正比，与IL成反比C．由B＝FIL可知，一小段通电导线在某处不受磁场力，说明该处一定无磁场D．磁感应强度的方向就是小磁针北极所受磁场力的方向7.某同学尝试用橡皮筋等器材探究力的平行四边形定则，他找到两条相同的橡皮筋(遵循胡克定律)和若干小重物，以及刻度尺、三角板、铅笔、细绳、白纸、钉子，设计了如下实验：将两条橡皮筋的一端与细绳连接，结点为O，细绳下挂一重物，两橡皮筋的另一端也都连有细绳．实验时，先将一条橡皮筋的另一端的细绳固定在墙上的钉子A上，另一条橡皮筋任其下垂，如图甲所示；再将另一条橡皮筋的另一端的细绳也固定在墙上的钉子B上，如图乙所示．①为完成实验，下述操作中必需的是________．a．两橡皮筋的另一端连接的细绳a、b长度要相同b．要测量橡皮筋的原长c．要测量图甲和图乙中橡皮筋的长度d．要记录图甲中结点O的位置及过结点O的竖直方向e．要记录图乙中结点O的位置及过结点O的竖直方向二、实验题（本题共2道小题）②对该实验“两条相同的橡皮筋”的要求的理解正确的为________．a．橡皮筋的材料和原长相同即可b．橡皮筋的材料和粗细相同即可c．橡皮筋的材料、原长和粗细均要相同8.有一根细而均匀的导电材料样品，截面为同心圆环，如图1所示，此样品长L约为3cm，电阻约为100Ω，已知这种材料的电阻率为ρ，因该样品的内径太小，无法直接测量．现提供以下实验器材：A．20等分刻度的游标卡尺B．螺旋测微器C．电流表A1（量程50mA，内阻的准确值r1为100Ω）D．电流表A2（量程100mA，内阻r2大约为40Ω）E．滑动变阻器R1（0～10Ω，额定电流2A）F．直流电源E（12V，内阻很小）G．导电材料样品R2（长L约为3cm，电阻R2约为100Ω）H．电键一只，导线若干请根据上述器材设计一个尽可能精确地测量该样品内径d的实验方案，回答下列问题：（1）某同学用一个多用电表粗测该样品电阻，多用电表欧姆挡的四个量程分别为“×1”“×10”“×100”“×1K”，他把选择开关旋到“×100”挡测量该样品电阻时，发现指针偏转角度很大，为了减少误差，他应该换用“”挡（2）用游标卡尺测得该样品的长度如图甲所示，其示数L= mm；用螺旋测微器得该样品的外径如图乙所示，其示数D= mm；（3）在如右图的方框中画出设计的实验电路图，并标明所选器材前的字母代号；（4）用已知物理量和所测得物理量的符号表示样品的内径d= (电流表A1的示数用I1表示，电流表A2的示数用I2表示）三、计算题（本题共3道小题）9.如图所示，匀强电场方向竖直向下，匀强磁场方向垂直纸面向里．已知该正交电磁场区域v水平向右射入该正交电磁场区域时，恰好不改变运动方的宽度d = 8cm，带电粒子以速度y= 3.2cm．不计带电向．若粒子射入时，只有电场，测得该带电粒子沿竖直方向向上偏移1粒子的重力，若粒子射入时只有磁场，试回答下列问题：(1) 带电粒子带何种电荷．y．(2) 带电粒子离开磁场时偏离原方向的距离210.设在地面上方的真空室内，存在匀强电场和匀强磁场，已知电场强度和磁感应强度的方向是相同的，电场强度的大小E=4.0v/m，磁感应强度的大小B=0.15T，今有一个带负电的质点以v=20m/s的速度在此区域内沿垂直场强方向做匀速直线运动，求此带电质点的荷质比以及磁场所有可能的方向。

2016年全国高考统一物理试卷（新课标Ⅲ）一、选择题1．（6分）关于行星运动的规律，下列说法符合史实的是（）A．开普勒在牛顿定律的基础上，导出了行星运动的规律B．开普勒在天文观测数据的基础上，总结出了行星运动的规律C．开普勒总结出了行星运动的规律，找出了行星按照这些规律运动的原因D．开普勒总结出了行星运动的规律，发现了万有引力定律2．（6分）关于静电场的等势面，下列说法正确的是（）A．两个电势不同的等势面可能相交B．电场线与等势面处处相互垂直C．同一等势面上各点电场强度一定相等D．将一负的试探电荷从电势较高的等势面移至电势较低的等势面，电场力做正功3．（6分）一质点做速度逐渐增大的匀加速直线运动，在时间间隔t内位移为s，动能变为原来的9倍。

该质点的加速度为（）A．B．C．D．4．（6分）如图，两个轻环a和b套在位于竖直面内的一段固定圆弧上：一细线穿过两轻环，其两端各系一质量为m的小球，在a和b之间的细线上悬挂一小物块。

平衡时，a、b间的距离恰好等于圆弧的半径。

不计所有摩擦，小物块的质量为（）A．B．m C．m D．2m5．（6分）平面OM和平面ON之间的夹角为30°，其横截面（纸面）如图所示，平面OM上方存在匀强磁场，磁感应强度大小为B，方向垂直于纸面向外．一带电粒子的质量为m，电荷量为q（q＞0）．粒子沿纸面以大小为v的速度从OM的某点向左上方射入磁场，速度与OM成30°角．已知粒子在磁场中的运动轨迹与ON只有一个交点，并从OM上另一点射出磁场．不计重力．粒子离开磁场的射点到两平面交线O的距离为（）A．B．C．D．6．（6分）如图，理想变压器原、副线圈分别接有额定电压相同的灯泡a和b．当输入电压U为灯泡额定电压的10倍时，两灯泡均能正常发光．下列说法正确的是（）A．原、副线圈匝数之比为9：1B．原、副线圈匝数之比为1：9C．此时a和b的电功率之比为9：1D．此时a和b的电功率之比为1：97．（6分）如图，一固定容器的内壁是半径为R的半球面；在半球面水平直径的一端有一质量为m的质点P．它在容器内壁由静止下滑到最低点的过程中，克服摩擦力做的功为W．重力加速度大小为g．设质点P在最低点时，向心加速度的大小为a，容器对它的支持力大小为N，则（）A．a=B．a=C．N=D．N=8．（6分）如图，M为半圆形导线框，圆心为O M；N是圆心角为直角的扇形导线框，圆心为O N；两导线框在同一竖直面（纸面）内；两圆弧半径相等；过直线O M O N的水平面上方有一匀强磁场，磁场方向垂直于纸面。
