六盘水供电局220kV电磁式电压互感器预防性试验作业指导书
编号:
编制________________
审核________________
签发
1、设备基础信息
1.1设备主要参数
1.2
2、安全风险及其控制措施
3＞作业准备
3. 1仪器仪表
3.2
3. 3
3.4
3.5
4、作业过程
5、作业记录
220kV电磁式电压互感器试验报告
运行编号
环境温度(°C)湿度： (％)试验性质:
电压等级：试验时问: 试验仪器：兆欧表、介损测试仪
铭牌参数:
1、绝缘电阻：［3年］
★绝缘电阻与上次相比270%, 2500V兆欧表
2、介损：［35kV及以上，3年］
★ 一次tg6%(20°C)：运行中35kVW3.5, 110kVW2.5,与历年比较无明显变化
3、绕组直流电阻：［大修后］★与出厂值或初始值无明显差别
试验依据：Q/CSG 1 0007-2004«电力设备预防性试验规程>> 试验结论：
试验负责人：
试验人员：
6、附件。
Q/HED—2014 220KV电容式电压互感器试验作业指导书1范围本作业指导书适用于我厂220KV电容式电压互感器试验作业，包括验收试验、预防性试验、大修后试验项目的引用标准、仪器设备要求、作业程序、试验结果判断方法和试验注意事项等。
该试验的目的是判定220KV电容式电压互感器的状况，能否投入使用或继续使用。
制定本指导书的目的是规范试验操作、保证试验结果的准确性，为设备运行、监督、检修提供依据。
2规范性引用文件电业安全工作规程DL/T596-1996《电力设备预防性试验规程》Q/CDT107 001 2005《电力设备交接和预防性试验规程》高压电气试验方法中国电力出版社3安全措施3.1严格执行《电业安全工作规程》3.2工作负责人必须会同运行人员到现场认真执行安全措施。
3.3试验现场应装设围栏及警示带对外悬挂“止步，高压危险”并派人看护。
3.4为保证人身和设备安全，在进行绝缘电阻测量后应对试品充分放电。
3.5所带的常用工具、量具应认真清点，严禁遗留在设备内。
3.6整个试验中指定专人进行指挥、协调，并在升压时高声呼唱。
3.7进行高压试验时，要求必须在试验设备周围设围栏并有专人监护，负责升压的人要随时注意周围的情况，一旦发现异常应立刻断开电源停止试验，查明原因并排除后方可继续试验。
3.8参加试验的人员必须熟悉本作业指导书，并能熟记熟背本书的试验项目，试验标准等。
4设备信息5现场准备及工具仪器准备125.2 工作准备□ 工器具已准备完毕，材料、试验仪器已落实。
□ 作业文件已组织学习，工作组成员熟悉本作业指导书内容。
5.3 办理相关工作票□ 检查验证工作票。
6 试验项目 220KV 电容式电压互感器试验包括以下试验项目：a) 测量绝缘电阻。
b) 介质损耗及电容量测量试验。
7 试验工序及质量标准7.1 测量绝缘电阻7.1.1 试验目的□ 有效发现设备整体受潮和脏污，以及绝缘击穿和严重过热老化等缺陷。
7.1.2 适用范围□ 交接、大修、预试、必要时。
南广高铁变电设备预防性试验作业指导书目录变电设备预防性试验作业指导书（总则） ............................... 牵引变压器试验作业指导书........................................... 自耦变压器试验作业指导书........................................... 干式变压器试验作业指导书........................................... SF6断路器试验作业指导书............................................ 220kv隔离开关试验作业指导书.......................................... 220kV电容式电压互感器试验作业指导书................................ 220kV干式电流互感器试验作业指导书.................................. 氧化物避雷器试验作业指导书.........................................27.5kV高压电缆试验作业指导书....................................... 高压电缆试验作业指导书............................................. 接地电阻测量作业指导书.............................................变电设备预防性试验作业指导书1 范围本作业指导书适用于南广高铁牵引变电所、AT分区所、AT所电气设备预防性试验。
规定预防性试验的引用标准、使用仪器、作业程序和方法、试验结果判断方法和试验注意事项等。
制定本作业指导书的目的是规范操作、保证试验结果的准确性，为设备运行、监督、检修提供依据。
编号：Q/×××××变电站220kV××线××电容式电压互感器预防性试验作业指导书
编写：年月日
审核：年月日
批准：年月日
试验负责人：
试验日期年月日时至年月日时
××供电公司×××
1适用范围
本作业指导书适用于××变电站220kV××线××电容式电压互感器现场预防性试验。
2引用文件
GB 4703--2001 电容式电压互感器
JB/T 8169--1999 耦合电容器及电容分压器
DL/T 596--1996 电力设备预防性试验规程
DL/T 727--2000 互感器运行检修导则
3试验前准备工作安排
3．1准备工作安排
3．2人员要求
3．3仪器仪表和工具
3．4危险点分析
3．5安全措施
3．6试验分工
4 试验程序
4．1开工
4．2试验项目和操作标准
4．3竣工
5试验总结
6作业指导书执行情况评估
7 附录
a.试验接线图
图1自激法测量C1试验接线图图2 自激法测量C2试验接线图
试验记录：
电容式电压互感器绝缘试验记录。

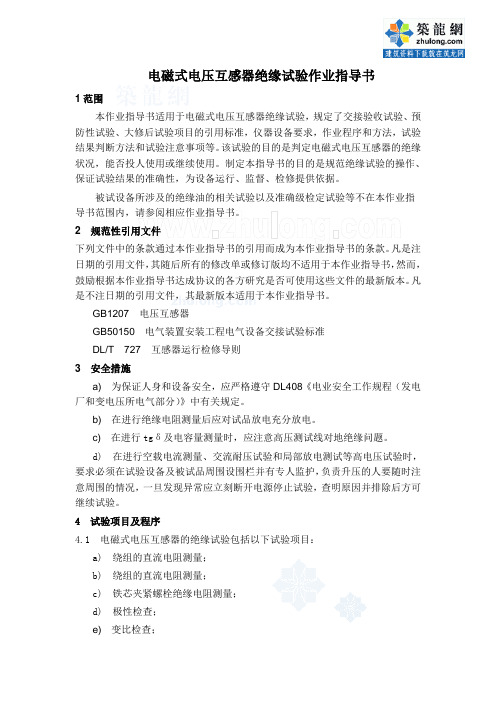

电磁式电压互感器绝缘试验作业指导书1范围本作业指导书适用于电磁式电压互感器绝缘试验，规定了交接验收试验、预防性试验、大修后试验项目的引用标准，仪器设备要求，作业程序和方法，试验结果判断方法和试验注意事项等。
该试验的目的是判定电磁式电压互感器的绝缘状况，能否投人使用或继续使用。
制定本指导书的目的是规范绝缘试验的操作、保证试验结果的准确性，为设备运行、监督、检修提供依据。
被试设备所涉及的绝缘油的相关试验以及准确级检定试验等不在本作业指导书范围内，请参阅相应作业指导书。
2规范性引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。
凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本作业指导书，然而，鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本作业指导书。
GB1207 电压互感器GB50150 电气装置安装工程电气设备交接试验标准DL/T727互感器运行检修导则3安全措施a)为保证人身和设备安全，应严格遵守DL408《电业安全工作规程（发电厂和变电压所电气部分）》中有关规定。
b)在进行绝缘电阻测量后应对试品放电充分放电。
c)在进行tgδ及电容量测量时，应注意高压测试线对地绝缘问题。
d) 在进行空载电流测量、交流耐压试验和局部放电测试等高电压试验时，要求必须在试验设备及被试品周围设围栏并有专人监护，负责升压的人要随时注意周围的情况，一旦发现异常应立刻断开电源停止试验，查明原因并排除后方可继续试验。
4 试验项目及程序4.1 电磁式电压互感器的绝缘试验包括以下试验项目：a) 绕组的直流电阻测量；b) 绕组的直流电阻测量；c) 铁芯夹紧螺栓绝缘电阻测量；d) 极性检查；e)变比检查；f) 空载电流测量；g) tg δ测量； h) 交流耐压试验； i) 局部放电测试。
4.2试验程序4.2.1应在试验开始之前检查试品的状态并进行记录，有影响试验进行的异常状态时要研究，并向有关人员请示调整试验项目。
互感器电气试验标准化作业指导书一、适用范围本作业指导书适应于35kV及以上电磁式、电容式互感器的交接或预防性试验。
二、引用的标准和规程GB50150-91《电气设备交接及安装规程》DL/T596-1996《电力设备预防性试验规程》《CQ市电力公司电力设备试验规程》高压电气设备试验方法制造厂说明书三、试验仪器、仪表及材料1.交接及大修后试验所需仪器及设备材料：序号试验所用设备（材料）数量序号试验所用设备（材料）数量1 兆欧表1块2 电源盘2个3 介损测试仪1套4 刀闸板2块5 常用仪表（电压表、微安表、万用表等）1套 6小线箱（各种小线夹及短接线）1个7 局部放电测试仪1套8 交流耐压试验系统1套9 常用工具1套10 安全带3根11 操作杆3副12 设备试验原始记录1本2.预防性试验所需仪器及设备材料：序号试验所用设备（材料）数量序号试验所用设备（材料）数量1 兆欧表1块2 介损测试仪1套3 常用仪表（电压表、微安表、万用表等）1套 4小线箱（各种小线夹及短接线）1个5 安全带2根6 电源盘1个7 操作杆3副8 常用工具1套9 设备预试台帐1套四、安全工作的一般要求1.必须严格执行DL409-1991《电业安全工作规程》及市公司相关安全规定。
2.现场工作负责人负责测试方案的制定及现场工作协调联络和监督。
五、试验项目1.绝缘电阻的测量1.1试验目的有效发现设备整体受潮和脏污，以及绝缘击穿和严重过热老化等缺陷1.2该项目适用范围电流和电压互感器交接、大修后试验和预防性试验1.3试验时使用的仪器2500V兆欧表、1000V兆欧表或具有1000V和2500V档的电动绝缘兆欧表1.4测量步骤1.4.1 断开被试品的电源，拆除或断开对外的一切连线，将被试品接地放电。
放电时应用绝缘棒等工具进行，不得用手碰触放电导线。
1.4.2 一次绕组用2500V兆欧表测量，二次绕组用1000V兆欧表测量。
测量时，被测量绕组短接至兆欧表，非被试绕组均短路接地。
10kV(15.75kV)电压互感器预防性试验作业指导书国网河南长葛电力供电公司110kV孟排站10kV西母电压互感器预防性试验作业指导书编写：年月日审核：年月日批准：年月日作业负责人：作业日期年月日时至年月日时目次1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 设备铭牌参数 (1)5 试验周期、项目和要求 (2)6 试验所需材料、备品、工器具 (3)7 试验程序 (4)附录1 发电机出口电压互感器试验记录 (8)附录2 发电机出口电压互感器试验报告 (9)10kV(15.75kV)电压互感器预防性试验1范围本程序文件适用于漫湾发电厂10kV(15.75kV)电压互感器的预防性试验,本规程规定了电压互感器预防性试验的项目、周期、要求，以及试验方法的要求。
2规范性引用文件《电力设备预防性试验规程》DL/T596—1996《电气设备预防性试验方法》——陈化钢著《高压电气设备试验方法》——河南省电力试验研究院《现场绝缘试验实施导则》DL/474.1~6—1992孟排变电站一次接线图3术语和定义3.1绝缘电阻：在绝缘体的临界电压以下，施加的直流电压-U时，测量其所含的离子沿电场方向移动形成的电导电流Ig，应用欧姆定律所确定的比值。
即R i=-U/Ig。
3.2吸收比K1：60秒时绝缘电阻值（R60）与15秒时绝缘电阻值（R15）之比值。
即K1=R60/R15。
3.3极化指数K2：10分钟时绝缘电阻值（R10m）与60秒时绝缘电阻值（R60）之比值。
即K2=R10m i n/R1m i n。
3.4直流泄漏电流：当直流电压加至被试品的瞬间，流经试品的电流有电容电流、吸收电流和泄漏电流。
电容电流是瞬时电流，吸收电流也在较长时间内衰减完毕，最后逐渐稳定的就是泄漏电流。
3.5介质损耗:在电压作用下电介质中产生的一切损耗称为介质损耗。
4设备铭牌参数4.1铭牌（2YH）4.2铭牌（2YH）5.1电磁式电压互感器的试验项目、周期和要求见表8。
互感器常规预防性试验第一节绝缘电阻测量一、试验目的检查互感器一次绕组对地、二次绕组间及对地绝缘状况，判定互感器一次绕组对地、二次绕组间及对地绝缘电阻是否能够满足运行需要。
二、试验周期浇筑式电流互感器:1、A（设备整体性检查、修理、更换）、B（设备局部性检修，主要组件、部件解体检查、修理、更换）级检修后。
2、220kV及以下电压等级设备，自投运起2年内做首次预防性试验。
自首次预防性试验起，其后最长以6年为一个周期进行试验。
3、必要时。
电磁式电压互感器（固体绝缘）：1、220kV及以下电压等级设备，自投运起2年内做首次预防性试验。
自首次预防性试验起，其后最长以3年为一个周期进行试验。
2、必要时。
三、试验步骤1、准备仪表：进行兆欧表的开路及短路试验，确定仪表良好。
2、确定互感器具备试验条件：落实安全措施，拆除电压互感器高压保险，拆除电流互感器下侧电缆。
3、互感器一次绕组对二次绕组及地绝缘电阻测量：将互感器二次绕组端子全部短接并接地,用兆欧表2500V档位进行测量，仪表“L”端测试线接互感器一次绕组，“E”端测试线接二次绕组或者互感器金属外壳，记录1min绝缘电阻值。
4、互感器二次绕组间及其对外壳（地）绝缘电阻测量：将互感器二次绕组接地点全部拆除，将所要测量的二次绕组短接，其它二次绕组短接并接地。
用兆欧表500V 档位进行测量，仪表“L”端测试线接所要测量的二次绕组，“E”端测试线接互感器金属外壳。
记录1min绝缘电阻值，同理测量其它二次绕组绝缘电阻。
5、互感器一次绕组、二次绕组对地充分放电：依次将互感器一次绕组、二次绕组对地充分放电。
6、拆除二次绕组短接线并恢复二次绕组所有接地点：拆除互感器二次绕组所有短接线并恢复二次绕组所有接地点。
7、整理仪器：收拾整理仪表。
四、合格标准1、一次绕组对二次绕组及地大于等于1000MΩ。
2、二次绕组间及对地大于等于1000MΩ。
五、注意事项1、互感器上级开关停电，防止突然来电。
1目的 (1)2适用范围............................................................................. I 3引用标准.. (1)4作业条件 (1)5风险分析/危害辨识 (1)5.1检修总体危害辨识 (1)5.2解体阶段的风险分析 (1)5.3检修阶段的风险分析 (1)5.4回装阶段的风险分析 (1)5.5文明施工作业措施 (1)6组织及人员分工 (2)6.1组织措施 (2)6.2用工人员组织 (2)7工具、材料明细 (2)8备品备件（无） (3)9修前设备状况（如缺陷、运行情况、渗漏情况等）（无） (4)10检修工序、工艺及质量标准 (4)10. 1试验前准备 (4)11 设备检修质量验收卡 (6)12备品备件检查（检验）记录（无） (7)13 电磁式电压互感器电气试验报告 (8)14.不合格项目审批单 (9)15.完工报告单 (10)16.本检修项目其它反馈（由工作负责人填写） (11)电磁式电压互感器电气试验作业指导书1目的1. 1保证电磁式电压互感辭试验符合检修工艺质量要求、文明生产管理要求。
1.2为所有参加本项目的工作人员，质检人员确定必须遵循的质量保证程序。
2适用范围适用于北3引用标准下列文件中的条款通过木作业指导书的引用而成为木作业指导书的条款。
《华北电网冇限公司电力设备交接和预防性试验规程》2008年版。
4作业条件4.1电磁式电压互感器停电，办理检修工作票。
4.2作业组成员了解试验前电磁式电压互感器的缺陷。
4.3作业组成员了解电磁式电压互感器的运行状态及电磁式电压互感器的试验数据。
4.4清点所有专用工具试验仪器齐全，检查合适，试验可靠。
4.5参加试验的人员必须熟悉本作业指导书，并能熟记熟背木书的试验项冃，试验标准等。
4・6参加本试验项目的人员必需安全持证上岗，并熟记本作业指导书的安全技术措施。
4.7准备好试验用的各易损件及材料。
10kV(15.75kV)电压互感器预防性试验
作业指导书
国网河南长葛电力供电公司
110kV孟排站10kV西母电压互感器
预防性试验作业指导书
编写：年月日
审核：年月日
批准：年月日
作业负责人：
作业日期年月日时至年月日时
目次
1 范围 (1)
2 规范性引用文件 (1)
3 术语和定义 (1)
4 设备铭牌参数 (1)
5 试验周期、项目和要求 (2)
6 试验所需材料、备品、工器具 (3)
7 试验程序 (4)
附录1 发电机出口电压互感器试验记录 (8)
附录2 发电机出口电压互感器试验报告 (9)
10kV(15.75kV)电压互感器预防性试验
1范围
本程序文件适用于漫湾发电厂10kV(15.75kV)电压互感器的预防性试验,本规程规定了电压互感器预防性试验的项目、周期、要求，以及试验方法的要求。
2规范性引用文件
《电力设备预防性试验规程》DL/T596—1996
《电气设备预防性试验方法》——陈化钢著
《高压电气设备试验方法》——河南省电力试验研究院
《现场绝缘试验实施导则》DL/474.1~6—1992
孟排变电站一次接线图
3术语和定义
3.1绝缘电阻：在绝缘体的临界电压以下，施加的直流电压-U时，测量其所含的离子沿电场方向移动形成的电导电流Ig，应用欧姆定律所确定的比值。
即R i=-U/Ig。
3.2吸收比K1：60秒时绝缘电阻值（R60）与15秒时绝缘电阻值（R15）之比值。
即K1=R60/R15。
3.3极化指数K2：10分钟时绝缘电阻值（R10m）与60秒时绝缘电阻值（R60）之比值。
即K2=R10m i n/R1m i n。
3.4直流泄漏电流：当直流电压加至被试品的瞬间，流经试品的电流有电容电流、吸收电流和泄漏电流。
电容电流是瞬时电流，吸收电流也在较长时间内衰减完毕，最后逐渐稳定的就是泄漏电流。
3.5介质损耗:在电压作用下电介质中产生的一切损耗称为介质损耗。
4设备铭牌参数
4.1铭牌（2YH）
4.2铭牌（2YH）
5.1电磁式电压互感器的试验项目、周期和要求见表8。
注：投运前指交接后长时间未投运而准备投运之前，及库存的新设备投运之前5.2各类试验项目：
10kV浇注式电压互感器定期试验项目见表8中序号1、4。
需材料、备品、工器具
6试验所
试验工作中使用的工具
6.3
7.1试验前准备工作
7.1.1整理试验记录空表、出产试验报告（交接试验报告）和近两次试验报告。
7.1.2准备试验中使用的工具、备品、易耗品。
7.1.3调试准备试验中使用的试验设备、仪器、计量工具。
7.1.4班前会危险点分析、工作票办理、工作人员分配。
7.1.5工作票办理好后,拉出小车式电压互感器，拔下一次侧保险，撤除二次侧接线头（注：作好线头标记）。
7.2试验工作安全措施（工作票）及注意事项
7.2.1工作票基本安全措施:
a)拉出小车式电压互感器，拔下一次侧保险。
b)退出相应保护,拔下二次侧保险(注意:拉出小车前,要切换备头旋纽到切除档)。
7.2.2工作中安全注意事项:
a)工作前工作负责人向工作班成员交代所做安全措施情况。
b)带齐个人的安全防护用品。
c)高压试验线连接要牢固，对地和人要有足够的安全距离。
d)试验操作前，检查接线正确，接地良好，仪器仪表档位位置正确；操作过程要执行高
压试验呼唱制度；出现异常，如击穿、闪络等，应断开电源，查明原因，妥善处理，详细记录。
e)工作现场人员听从工作负责人的安排指挥，工作负责人临时离开现场要指定临时负责
人，其他工作成员离开现场要向工作负责人请假，回来要报到。
f)试验时记录被试设备的铭牌、名称、温度、湿度、气象情况、试验日期、试验人员、
使用仪器等。
7.2.3试验过程（遵循先简单后复杂，先低压后高压的原则。
）
7.2.4绝缘电阻、吸收比的测量:
a)测试数据有：
1)一次侧绕组对地。
2)二次或辅助绕组对地。
3)铁芯夹件螺栓对地。
b)试验方法：
1)检查被试品连接点是否全部撤除或断开。
2) 清洁被试品的污垢。
3) 按兆欧表L （-）端接被试品，E （+）端接地，如被试品表面脏污和受潮，在加压端下1/3处用裸铜线环绕后接兆欧表G 端（屏蔽端）。
4) 设备接线方法见下表：
5) 仪器试验接线：
6) 试验完，对线圈充分放电,对试验数据进行分析，为下一项试验作准备； 7) 交流耐压试验后，再测量一次。
7.2.5 交流耐压：
a) 测量值：一次侧绕组对地。
b) 试验基本接线见图 c) 仪器操作：
1) 按接线示意图（下图）联接试验接线，并检查确认。
～220V
2)
3) 准备工作和安全措施就绪，先用短路试验确定电流继电器可靠动作，然后，空试一次设备。
4) 接上被试品，工作班人员各负其责，准备升压。
5)合上电源，操作箱绿色指示灯亮，此时升压旋纽放在零位。
6)按下合闸按钮，红色指示灯亮，主回路接通，为升压作好准备。
7)顺时针操作升压旋纽进行升压，升压速度要求，在前75%耐压电压可以较快速升压，在后25%耐压
电压应控制在每秒升压2-3kV或按每秒2%的耐压电压值。
8)当升至试验电压时，升压结束，按下延时操作，耐压则持续到规定时间，并注视电流表指示。
9)耐压时间到，警报器响，注视电压表迅速降至零。
10)按分闸按钮，绿灯亮，断开电源，将试验变压器输出接地，改变或拆除高压引线，至此一次（相）
试验操作完毕。
7.2.6感应耐压试验:
a)测量值：一次侧绕组对地。
b)试验基本接线见图
c)仪器操作：
1)电压互感器三倍频感应耐压试验接线图
SFD TB A PT
a A
380V V
x X
注： SPF ——三倍频发生器 TB ——调压器
PT ——电压互感器 a、x-PT低压线圈 a D、x D－—PT辅助线圈
2)操作步骤:
（1）按原理接线图接好试验连线,并经检查正确、无误。
（2）将调压器降压至零位,按启动电源钮,电源指示灯(红灯)亮。
（3）调节调压器直至所需电压值,持续40S无异常,则将调压器降至零位,关断电源。
操作完成,作好记录。
7.3现场清理
7.3.1撤除试验接线,恢复设备接头或接线，按5S（整理、整顿、清扫、清洁、保持）要求管理现场。
7.3.2向本班组负责人汇报试验情况，班组负责人通知相关部门和班组试验结束。
7.3.3要求相关班组工作结束后，通知工作负责人或班组负责人，进行三级验收制度的班组现场检查。
7.4办理退票手续
7.4.1工作负责人向值班人员讲清设备试验的情况，如发现问题、试验结果和存在问题等。
7.4.2工作负责人和值班人员共同检查设备状况，确定无误后，在工作票上填明工作终结时间，双方签名后，工作票退票手续完成。
附录 1
电压互感器试验记录
试验环境：t环= ℃湿度：% 试验日期：年月日
试验人员：
工作负责人：记录：校核：
附录 2
电压互感器试验报告
试验环境：t环= ℃湿度：% 试验日期：年月日
试验人员：
工作负责人：报告整理：报告日期：年月日校核：校核日期：审核：审核日期：。
