偏光片产品介绍

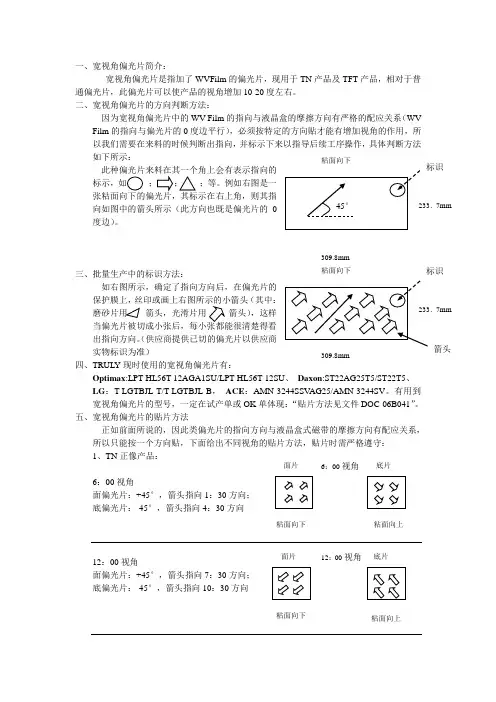

一、宽视角偏光片简介：宽视角偏光片是指加了WVFilm的偏光片，现用于TN产品及TFT产品，相对于普通偏光片，此偏光片可以使产品的视角增加10-20度左右。

二、宽视角偏光片的方向判断方法：因为宽视角偏光片中的WV Film的指向与液晶盒的摩擦方向有严格的配应关系（WV Film的指向与偏光片的0度边平行），必须按特定的方向贴才能有增加视角的作用，所以我们需要在来料的时候判断出指向，如下所示：此种偏光片来料在其一个角上会有表示指向的；等。

例如右图是一张粘面向下的偏光片，其标示在右上角，则其指向如图中的箭头所示（此方向也既是偏光片的0度边）。

三、批量生产中的标识方法：如右图所示，确定了指向方向后，在偏光片的保护膜上，丝印或画上右图所示的小箭头（其中：箭头，光滑片用箭头），这样出指向方向。

（供应商提供已切的偏光片以供应商实物标识为准）四、TRUL Y现时使用的宽视角偏光片有：Optimax:LPT-HL56T-12AGA1SU/LPT-HL56T-12SU、Daxon:ST22AG25T5/ST22T5、LG：T-LGTBJL-T/T-LGTBJL-B，ACE：AMN-3244SSV AG25/AMN-3244SV。

有用到宽视角偏光片的型号，一定在试产单或OK单体现：“贴片方法见文件DOC-06B041”。

五、宽视角偏光片的贴片方法正如前面所说的，因此类偏光片的指向方向与液晶盒式磁带的摩擦方向有配应关系，所以只能按一个方向贴，下面给出不同视角的贴片方法，贴片时需严格遵守：1、TN正像产品：6：00视角面偏光片：+45°，箭头指向1：30方向；底偏光片：-45°，箭头指向4：30方向12：00视角面偏光片：+45°，箭头指向7：30方向；底偏光片：-45°，箭头指向10：30方向面片粘面向下粘面向上面片粘面向下粘面向上3：00视角面偏光片：+45°，箭头指向10：30方向； 底偏光片：-45°，箭头指向1：30方向9：00视角面偏光片：+45°，箭头指向4：30方向； 底偏光片：-45°，箭头指向7：30方向1：30视角面偏光片：0°， 箭头指向9：00方向； 底偏光片：90°，箭头指向12：00方向7：30视角面偏光片：0°， 箭头指向3：00方向； 底偏光片：90°，箭头指向6：00方向10：30视角面偏光片：90°，箭头指向6：00方向； 底偏光片：0°， 箭头指向9：00方向面片粘面向下 粘面向上 面片粘面向下 粘面向上粘面向下 粘面向上面片粘面向下 粘面向上粘面向下 粘面向上6：00视角面偏光片：+45°，箭头指向10：30方向；底偏光片：-45°，箭头指向4：30方向12：00视角面偏光片：+45°，箭头指向4：30方向；底偏光片：-45°，箭头指向10：30方向3：00视角面偏光片：+45°，箭头指向7：30方向；底偏光片：-45°，箭头指向1：30方向9：00视角面偏光片：+45°，箭头指向1：30方向；底偏光片：-45°，箭头指向7：30方向1：30视角面偏光片：90°，箭头指向6：00方向；底偏光片：90°，箭头指向12：00方向4：30视角面偏光片：0°，箭头指向9：00方向；底偏光片：0°，箭头指向3：00方向面片粘面向下粘面向上面片粘面向下粘面向上面片粘面向下粘面向上面片粘面向下粘面向上面片粘面向下粘面向上面片粘面向下粘面向上7：30视角面偏光片：90°，箭头指向12：00方向； 底偏光片：90°， 箭头指向6：00方向10：30视角面偏光片：0°， 箭头指向3：00方向； 底偏光片：0°， 箭头指向9：00方向注：1）上面图中的2）以上方法适用于TN 正像全透产品、TN 负像全透产品、TFT 全透产品、TFT 半透产品、TFT 微反射产品，并且正像半透和反射的面偏光片也可参用此方法；对于负像其它模式的产品，如果可以参照此文件的，请在试产单或OK 单注明，若不能则另做专门规定；3）其它特殊视角的贴片方法另行规定； 4）OQA 要按此检查出货。

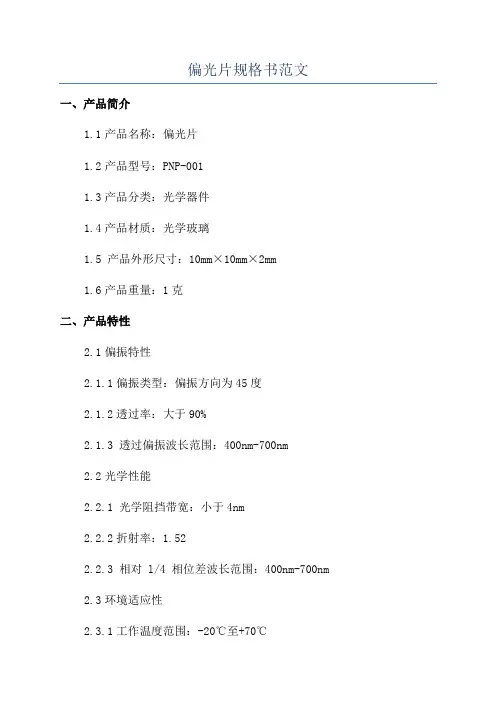

偏光片规格书范文一、产品简介1.1产品名称：偏光片1.2产品型号：PNP-0011.3产品分类：光学器件1.4产品材质：光学玻璃1.5 产品外形尺寸：10mm×10mm×2mm1.6产品重量：1克二、产品特性2.1偏振特性2.1.1偏振类型：偏振方向为45度2.1.2透过率：大于90%2.1.3 透过偏振波长范围：400nm-700nm2.2光学性能2.2.1 光学阻挡带宽：小于4nm2.2.2折射率：1.522.2.3 相对 l/4 相位差波长范围：400nm-700nm2.3环境适应性2.3.1工作温度范围：-20℃至+70℃2.3.2工作湿度范围：0%至95%三、技术参数3.1透过率测试条件3.1.1 测试光源：550nm波长的LED光源3.1.2测试环境：室温、相对湿度50%3.1.3 测试距离：10mm3.2折射率测试条件3.2.1测试仪器：折射计3.2.2 测试波长范围：400nm-700nm3.2.3 测试距离：10mm3.3相对l/4相位差测试条件3.3.1测试仪器：相位差计3.3.2 测试波长范围：400nm-700nm3.3.3 测试距离：10mm四、包装与贮存4.1包装方式：每片偏光片使用独立包装，内含防潮材料，以避免湿气侵入。

4.2包装材料：塑料袋+纸盒4.3贮存条件：存放于通风、干燥、无酸、无碱的环境中，避免受潮。

4.4贮存周期：产品符合质保期一年。

在上述条件下，可以长期保存。

五、安全与警示5.1本产品为脆性品，请勿重压、碰撞、摔落。

5.2请勿在高温、潮湿环境下操作和贮存。

5.3请勿直接用湿布擦拭，可用气泡纸轻拂。

5.4本产品为光学玻璃制品，使用时请避免污染、刮擦等。

六、使用范围本产品适用于光学设备、光学仪器、科研实验等领域，提供可靠的偏振功能，用于光学测量、成像等应用。

七、售后服务7.1产品质保期：一年7.2产品质保范围：正常使用中由于制造缺陷引起的产品故障7.3质保服务：提供免费维修或更换服务7.4质保流程：客户提供产品相关信息和故障描述，经确认后进行维修或更换。

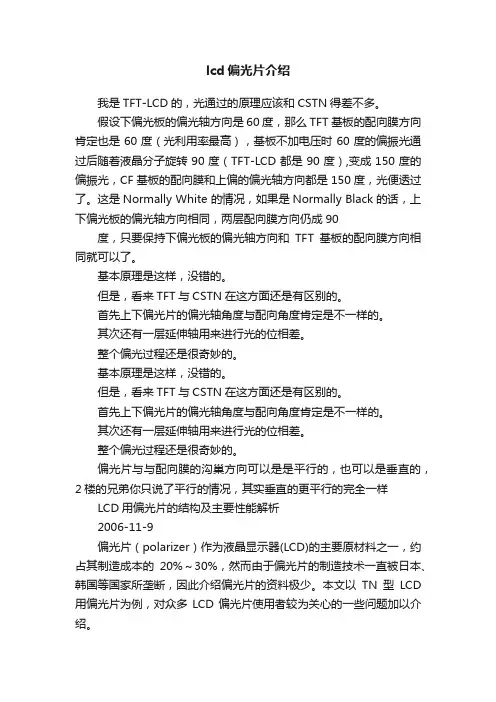

lcd偏光片介绍我是TFT-LCD的，光通过的原理应该和CSTN得差不多。

假设下偏光板的偏光轴方向是60度，那么TFT基板的配向膜方向肯定也是60度（光利用率最高），基板不加电压时60度的偏振光通过后随着液晶分子旋转90度（TFT-LCD都是90度）,变成150度的偏振光，CF基板的配向膜和上偏的偏光轴方向都是150度，光便透过了。

这是Normally White 的情况，如果是Normally Black的话，上下偏光板的偏光轴方向相同，两层配向膜方向仍成90度，只要保持下偏光板的偏光轴方向和TFT基板的配向膜方向相同就可以了。

基本原理是这样，没错的。

但是，看来TFT与CSTN在这方面还是有区别的。

首先上下偏光片的偏光轴角度与配向角度肯定是不一样的。

其次还有一层延伸轴用来进行光的位相差。

整个偏光过程还是很奇妙的。

基本原理是这样，没错的。

但是，看来TFT与CSTN在这方面还是有区别的。

首先上下偏光片的偏光轴角度与配向角度肯定是不一样的。

其次还有一层延伸轴用来进行光的位相差。

整个偏光过程还是很奇妙的。

偏光片与与配向膜的沟巢方向可以是是平行的，也可以是垂直的，2楼的兄弟你只说了平行的情况，其实垂直的更平行的完全一样LCD用偏光片的结构及主要性能解析2006-11-9偏光片（polarizer）作为液晶显示器(LCD)的主要原材料之一，约占其制造成本的20%～30%，然而由于偏光片的制造技术一直被日本、韩国等国家所垄断，因此介绍偏光片的资料极少。

本文以TN型LCD 用偏光片为例，对众多LCD偏光片使用者较为关心的一些问题加以介绍。

偏光片的结构偏光片是一种由多层高分子材料复合而成的具有产生偏振光功能的光学薄膜，按其在液晶屏的使用位置不同，大体上可分为面片（又称透过片）和底片两种（又称反射片），下图是典型TN型偏光片的面片和底片剖面结构示意图：各层的材质和主要功能偏光层：是由PVA（聚乙烯醇）薄膜经染色拉伸后制成，该层是偏光片的主要部分，也称偏光原膜。

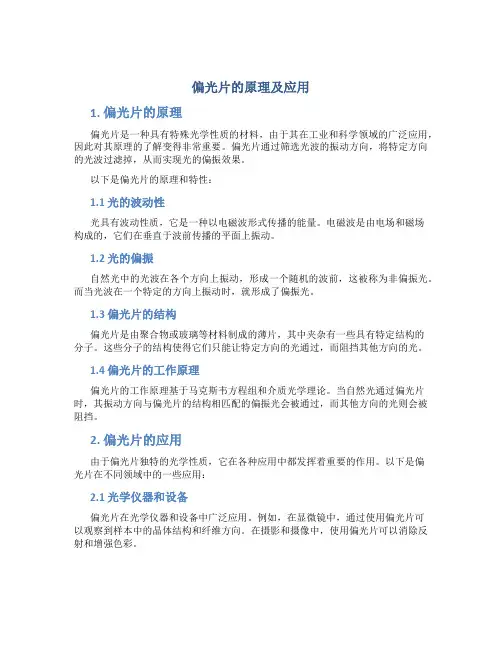

偏光片的作用原理

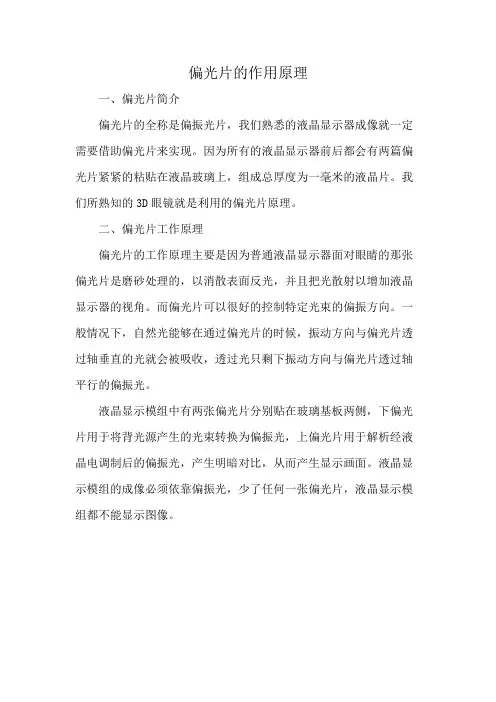

一、偏光片简介
偏光片的全称是偏振光片，我们熟悉的液晶显示器成像就一定需要借助偏光片来实现。

因为所有的液晶显示器前后都会有两篇偏光片紧紧的粘贴在液晶玻璃上，组成总厚度为一毫米的液晶片。

我们所熟知的3D眼镜就是利用的偏光片原理。

二、偏光片工作原理
偏光片的工作原理主要是因为普通液晶显示器面对眼睛的那张偏光片是磨砂处理的，以消散表面反光，并且把光散射以增加液晶显示器的视角。

而偏光片可以很好的控制特定光束的偏振方向。

一般情况下，自然光能够在通过偏光片的时候，振动方向与偏光片透过轴垂直的光就会被吸收，透过光只剩下振动方向与偏光片透过轴平行的偏振光。

液晶显示模组中有两张偏光片分别贴在玻璃基板两侧，下偏光片用于将背光源产生的光束转换为偏振光，上偏光片用于解析经液晶电调制后的偏振光，产生明暗对比，从而产生显示画面。

液晶显示模组的成像必须依靠偏振光，少了任何一张偏光片，液晶显示模组都不能显示图像。

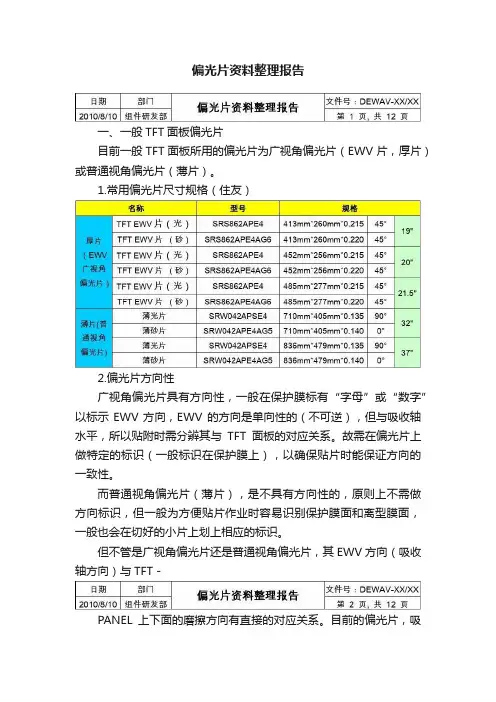

偏光片资料整理报告一、一般TFT面板偏光片目前一般TFT面板所用的偏光片为广视角偏光片（EWV片，厚片）或普通视角偏光片（薄片）。

1.常用偏光片尺寸规格（住友）2.偏光片方向性广视角偏光片具有方向性，一般在保护膜标有“字母”或“数字”以标示EWV方向，EWV 的方向是单向性的（不可逆），但与吸收轴水平，所以贴附时需分辨其与TFT面板的对应关系。

故需在偏光片上做特定的标识（一般标识在保护膜上），以确保贴片时能保证方向的一致性。

而普通视角偏光片（薄片），是不具有方向性的，原则上不需做方向标识，但一般为方便贴片作业时容易识别保护膜面和离型膜面，一般也会在切好的小片上划上相应的标识。

但不管是广视角偏光片还是普通视角偏光片，其EWV方向（吸收轴方向）与TFT－PANEL上下面的磨擦方向有直接的对应关系。

目前的偏光片，吸收轴主要有4种方向：45°，135°，0°，90°，但无论其吸收轴方向如何，最终与TFT－PANEL的上、下面磨擦方向形成特定的关系：⑴视角与玻璃磨擦方向的关系下玻璃的磨擦箭头方向，沿顺时针方向上玻璃的磨擦箭尾方向，被视角方向平分。

（如右图）⑵宽视角（或普通视角）偏光片的EWV方向（吸收轴方向），与上下玻璃的磨擦箭头方向一致。

3.偏光片贴片指示4.偏光片划线与裁片示意图⑴裁片示意图：作者： Tim 审核：核准：日期：⑵划线与裁切示意图：说明：第一条裁切线一般情况下距偏光片边缘5mm,但如果减小到2.5mm可以再提高大片使用率，则可以按裁切线到边2.5mm进行裁切。

二、全视角面板偏光片1．IPS面板偏光片1.1规格：IPS面板偏光片即为普通视角偏光片，以下为住友型号：1.2裁切与贴附方法：基本与EWV(广视角)相同，保证吸收轴分别与上、下玻璃的摩擦方向相平行即可。

2．MVA面板偏光片关于MVA全视角偏光片，目前可生产的厂家主要有日本日东、日本住友及台湾力特。

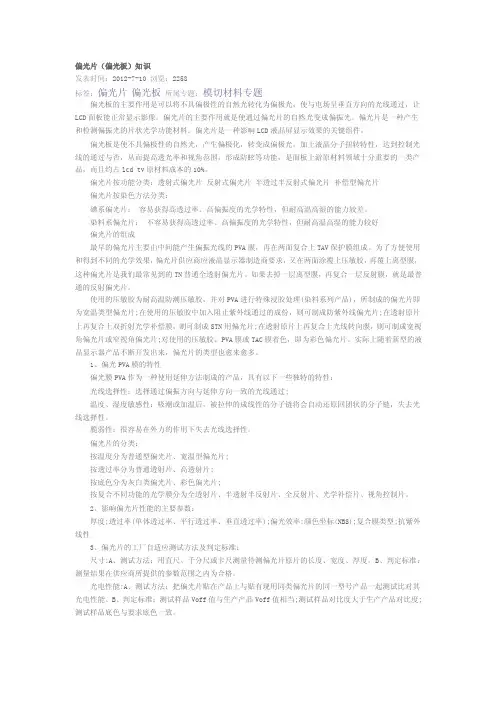

偏光片（偏光板）知识发表时间：2012-7-10 浏览：2258标签：偏光片偏光板所属专题：模切材料专题偏光板的主要作用是可以将不具偏极性的自然光转化为偏极光，使与电场呈垂直方向的光线通过，让LCD面板能正常显示影像。

偏光片的主要作用就是使通过偏光片的自然光变成偏振光。

偏光片是一种产生和检测偏振光的片状光学功能材料。

偏光片是一种影响LCD液晶屏显示效果的关键组件。

偏光板是使不具偏极性的自然光，产生偏极化，转变成偏极光，加上液晶分子扭转特性，达到控制光线的通过与否，从而提高透光率和视角范围，形成防眩等功能，是面板上游原材料领域十分重要的一类产品，而且约占lcd tv原材料成本的10%。

偏光片按功能分类：透射式偏光片反射式偏光片半透过半反射式偏光片补偿型偏光片偏光片按染色方法分类：碘系偏光片：容易获得高透过率、高偏振度的光学特性，但耐高温高湿的能力较差。

染料系偏光片：不容易获得高透过率、高偏振度的光学特性，但耐高温高湿的能力较好偏光片的组成最早的偏光片主要由中间能产生偏振光线的PVA膜，再在两面复合上TAV保护膜组成。

为了方便使用和得到不同的光学效果，偏光片供应商应液晶显示器制造商要求，又在两面涂覆上压敏胶，再覆上离型膜，这种偏光片是我们最常见到的TN普通全透射偏光片。

如果去掉一层离型膜，再复合一层反射膜，就是最普通的反射偏光片。

使用的压敏胶为耐高温防潮压敏胶，并对PVA进行特殊浸胶处理(染料系列产品)，所制成的偏光片即为宽温类型偏光片;在使用的压敏胶中加入阻止紫外线通过的成份，则可制成防紫外线偏光片;在透射原片上再复合上双折射光学补偿膜，则可制成STN用偏光片;在透射原片上再复合上光线转向膜，则可制成宽视角偏光片或窄视角偏光片;对使用的压敏胶、PVA膜或TAC膜着色，即为彩色偏光片。

实际上随着新型的液晶显示器产品不断开发出来，偏光片的类型也愈来愈多。

1、偏光PVA膜的特性偏光膜PVA作为一种使用延伸方法制成的产品，具有以下一些独特的特性：光线选择性：选择通过偏振方向与延伸方向一致的光线通过;温度、湿度敏感性：吸潮或加温后，被拉伸的成线性的分子链将会自动还原回团状的分子链，失去光线选择性。

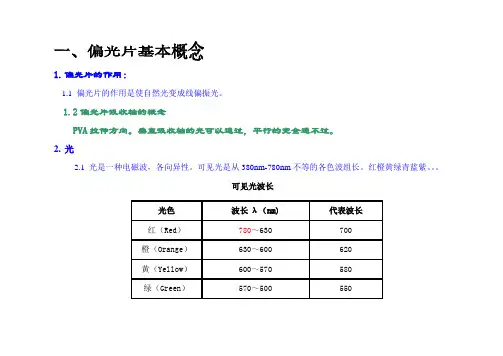

1.偏光片的作用：1.1 偏光片的作用是使自然光变成线偏振光。

1.2偏光片吸收轴的概念PVA拉伸方向。

垂直吸收轴的光可以通过，平行的完全通不过。

2.光2.1 光是一种电磁波，各向异性。

可见光是从380nm-780nm不等的各色波组长。

红橙黄绿青蓝紫。

可见光波长3.偏光片所属行业2.1偏光片属于液晶显示器行业。

偏光片+液晶+白玻璃=LCDLCD+背光+IC+线路板=LCMLCM+外壳等部件=手机等显示器件。

4.偏光片的最基本构造及各部件特性要求 4.1 构造以上为普通透射型偏光片的构造，其中最基本的为PV A及TAC. PV A膜是一种高分子聚合物，用各类具有二向色性的有机染料进行染色，同时在一定的湿度和温度条件下进行延伸，使其吸收二向色性染料形成偏振性能，在脱水、烘干后形成偏光片原膜。

PV A膜具有亲水性，在湿热的环境中很快会变形、收缩、松弛、衰退、且强度很低，质脆易破，不便于使用和加工，因此在膜两边都复合上一层强度高、透光率高而又耐湿热的TAC膜。

4.2 特性要求偏光板♦特性需求:(1)单轴延伸方向性(2) 偏光特性TAC♦特性需求:(1) 高透光率(2) 机械及耐侯性感压胶♦特性需求:(1) 高透光率(2) 耐候性(3) 重工性5.偏光片的基本原理6.偏光片的类别：6.1 按染料不同分为碘系和染料系。

碘系：易获得高偏振度、高透过率的偏光特性，但碘的分子结构在高温高湿的条件下容易被破坏，所以耐久性差。

染料系：耐久性好，但难于获得高偏振度、高透过率的偏光特性。

按光学特性分为透射片，半透片，反射片，补偿片等。

6.26.3 TFT 偏光片按显示模式分为：TN 模式，IPS 模式，V A 模式。

目前偏光片生产技术以PVA膜的延伸工艺划分，有干法和湿发两大类。

偏光片的干法生产技术是指PVA膜是在具有一定温度和湿度条件的蒸汽环境下进行延伸的工艺方法，早期使用这种工艺方法的目的，是可以提高工艺的生产效率，使用幅宽较大的PVA膜进行生产而不至于经常断膜。
