齿面常见损伤及原因

齿轮箱和齿轮副常见故障导致齿轮失效的主要原因之一是齿轮副设计时只考虑了一个方向的运行。

失效通常是由对齿轮箱不正确的双向运转或齿轮组逆向安装造成的。

除非是特别制造的双向齿轮，齿轮轮齿不受力的一侧加工比受力侧粗糙，公差比受力侧高。

齿轮的过载也是失效的主要原因之一。

在一些场合，过载是持续的，这显示该齿轮箱不适合这种应用。

有时过载是间歇的，发生在速度变化时，或因特殊的生产要求引起转矩载荷的瞬时阻碍。

安装误差，包括原始的和派生的，也是引起齿轮失效的主要原因。

确保齿轮安装正确的唯一方法是严格遵循齿轮的安装说明。

在齿轮运行一个较短的时间后可以观察到齿轮的磨损模式。

如果这个模式和制造商的说明书上不同，需进行校准调整。

导致安装误差出现的主要原因是维护不当。

齿轮副的正确校准，尤其是较大的齿轮，不是一件容易的事。

齿轮箱制造商一般不提供一个简易、明确的方法保证各轴之间平行且轴心距正确。

派生的安装误差出现也是齿轮驱动失效的常见原因。

大多数的齿轮箱用于驱动其它系统组件。

如果从动单元出现安装误差常常也会直接影响齿轮。

从动组件的安装误差所导致的加载区的变化会引起齿轮组的安装误差。

齿轮箱的原始安装误差和齿轮箱之间的或成对的组件之间的安装误差产生的效果是相同的。

对齿轮进行目测，可以发现引起齿轮损耗和失效的潜在因素。

齿轮轮齿的磨损模式或变形为判断外力作用提供了线索。

正常磨损齿轮正常磨损模式，各个轮齿高于或低于节线的整个表面都十分光滑。

非正常磨损1、磨蚀磨蚀是轮齿较为独特的磨损模式。

模式的改变取决于磨蚀的类型和它特殊的外力作用。

由润滑油中的微粒所引起的磨蚀磨损，从轮齿根部到顶部会有划痕。

2、化学侵蚀和腐蚀润滑油中的水和其它杂质也会引起齿轮退化和故障提早发生。

（表面有不规则的小凹坑）3、过载这种模式是由过度的齿轮载荷变化引起的。

过度的转矩载荷引起的局部腐蚀，表面锈斑由润滑油的内爆所产生的，轮齿边缘有局部过载疲劳断裂。

轮齿表面的检查轮齿表面主要失效形式的形态1、疲劳点蚀的形态特点疲劳点蚀是闭式齿轮最常见的齿面失效形式，主要发生在靠节线处齿根面的部位。

在机械设备的传动部分，齿轮通常是作为一种变速传动零部件。

因此在我国的机械设备中，齿轮是一种不可替代的传动零部件。

伴随着现阶段我国机械设备对于齿轮的应用范围越来越大，齿轮制作以及发展也是非常的迅速。

但是在实际的设备运行过程中，齿轮往往会由于一系列的原因出现失效问题。

根据相关部门的统计，机械设备的故障中有近一半是由于齿轮失效造成的。

基于上述的情况，我们要对齿轮失效的原因给予详细的分析和处理，选择最优化的维修方法进行齿轮失效维修，保障机械设备的正常运行。

1 、机械设备中的齿轮失效主要原因关于机械设备中的齿轮失效主要原因的阐述以及分析，文章主要从三个方面进行分析以及阐述。

第一个方面是齿轮折断造成的齿轮失效。

第二个方面是齿轮齿面出现损坏造成的齿轮失效。

第三个方面是其他问题造成的齿面失效。

下面进行详细的论述以及分析。

1.1 齿轮折断造成的齿轮失效在实际的应用过程中，齿轮失效中的齿轮折断根据不同的齿轮形式有不同的折断原因。

全齿轮折断通常情况下出现在直齿轮的轮齿处；局部齿轮折断通常出现在斜齿轮以及锥齿轮的轮齿处。

下面作具体的分析。

1.1.1 在齿轮运行过程中会因为过载出现齿轮折断由于过载导致的齿轮折断，在齿轮的折断区域会出现放射状放射区域或者是人字的放射区域。

在通常情况下齿面断裂的放射方向和断裂的方向是平行的。

断面放射中心就是贝壳纹裂的断面断口。

齿轮出现过载折断的主要原因是齿轮在较短的时间内承载的外界压力远远大于齿轮本身的最大压力，过大的压力造成了齿轮强度变低，出现折断的问题。

同时导致齿轮出现折断的原因还有很多，例如齿轮的加工精度不符合要求；齿轮的齿面表面太粗糙和齿轮的加工材质本身存在缺陷等。

1.1.2 在齿轮运行过程中会因为疲劳出现齿轮折断齿轮因为疲劳出现的折断，齿轮断口有三个区域。

第一个区域是断裂源区；第二个区域是疲劳扩展区域；第三个区域是瞬间折断区域。

齿轮出现疲劳折断主要是因为齿轮在一个区域多次承受外界压力，特别是弯曲压力，这样会导致齿轮在齿根处出现变形，一旦外界受力超出了齿轮的齿面疲劳极限，就会发生齿轮折断。

分析齿轮常见失效及其维修【摘要】齿轮是机械设备中不可缺少的原件，在机械设备运行的过程中，齿轮常常会出现失效的现象。

笔者通过本文对齿轮失效的原因进行了分析，并根据不同的原因提出了该如何对齿轮进行维修，降低齿轮失效发生的概率，增加企业效益。

【关键词】机械设备；齿轮；失效；维修0.引言齿轮是在机械设备中一种变速传动部件，机械设备不可缺少的部件。

齿轮在运转过程中会出现失效现象，造成设备不能正常运行。

在现代的机械设备中，齿轮的作用越来越大，据不完全统计，齿轮失效占各种机械故障的60%以上。

因此，为了保证机械设备的正常运行，我们要对齿轮的失效原因进行分析，找到正确的维修办法，保证机器的正常运行。

1.齿轮失效的原因1.1齿轮折断轮齿折断的方式有三种，他们分别是过载折断、疲劳折断和随机折断，一般情况下直齿轮轮齿的折断是全齿轮折断，而斜齿轮和锥齿轮轮齿的折断则是局部折断。

1.1.1由于过载而折断一般在齿轮折断的时候，会在他的折断面出现放射状或类似人字的放射区，一般放射区的方向与断裂的方向大致平行，放射中心即贝壳纹疲的断口。

齿轮的过载折断主要是齿轮在短时间内承受的压力超过其本身所承受的的最大压力，超过一定的强度，造成齿轮的折断。

发生过载折断的原因还有很多，比如说齿轮精度过低、齿面过于粗糙、材质有缺陷等。

1.1.2由于疲劳而折断疲劳折断有自己独特的特点，其断口区可分为断裂源区、疲劳扩展区和瞬时折断区，轮齿疲劳的折断主要是由于一个齿轮承受多次重复的压力，尤其是受到弯曲的压力的时候，使得齿轮根部发生变形，超过了其承受的压力，造成齿轮的疲劳折断。

随着压力的不断增加，在齿轮断裂出的裂纹也会随之增大，在一定的程度下，会造成瞬时的折断。

1.1.3随机性折断齿轮轮齿的随机折断与齿轮的疲劳折断有一定的相似性，但是随机折断的断裂处的断口出与疲劳折断有着不同，它的截面存在过高残余应力的位置，轮齿的随机折断的原因一般不是受力作用产生的，而是由于轮齿材料的缺陷，点蚀以及剥落或其他应力在截面处产生的巨大压力，一次造成齿轮的随机折断。

齿面点蚀的失效形式解释说明1. 引言1.1 概述齿面点蚀是一种常见的传动系统失效形式，指的是齿轮齿面上出现的表面损伤和金属剥落现象。

这种失效形式广泛存在于工业、汽车以及机械设备等领域中，对传动系统的可靠性和寿命产生了重大影响。

因此，深入了解齿面点蚀的失效形式以及预防措施对于提高传动系统性能具有重要意义。

1.2 文章结构本文主要分为五个部分：引言、齿面点蚀的失效形式、齿面点蚀的预防措施、齿面点蚀的应用案例分析以及结论和展望。

在引言部分，我们将介绍文章的背景和目标，并简要阐释各个章节的内容；在第二部分，我们将详细解释齿面点蚀的定义与解释、原因与影响以及其形式与特征；在第三部分，我们将讨论几种有效预防齿面点蚀发生的措施，包括润滑与冷却策略、表面处理方法和设计优化技术；在第四部分，我们将通过工业领域、汽车领域和机械设备领域的案例分析，进一步探究齿面点蚀在实际应用中的表现和解决方案；最后，在第五部分，我们将总结本文的要点和主题观点，并对未来研究提出启示和建议。

1.3 目的本文旨在介绍齿面点蚀的失效形式，并深入探讨其原因、影响以及预防措施。

通过引入实际应用案例，我们希望能够加深读者对齿面点蚀问题的理解，为相关领域工程师提供有效的解决方案。

此外，本文还将针对当前研究存在的局限性指出未来研究的方向，以促进该领域更深入、更全面的发展。

2. 齿面点蚀的失效形式2.1 定义与解释齿面点蚀是指在机械运行过程中，由于摩擦、磨损及一些不利的工作条件引起齿面表面产生点状剥落、凹坑、裂纹等表面缺陷现象。

这种失效形式通常发生在传动装置中，如齿轮、齿条以及其他关键零件的表面。

2.1.1 齿轮点蚀齿轮是常见的传动装置，其工作过程中受到高压力、高速度和复杂力学环境的影响。

因此，齿轮表面容易发生点蚀现象。

当摩擦力和载荷超过一定限度时，在接触区域会出现局部点状剥落，导致表面损伤和失效。

2.1.2 其他机械零件点蚀除了齿轮外，其他机械零件也可能受到点蚀问题的困扰。

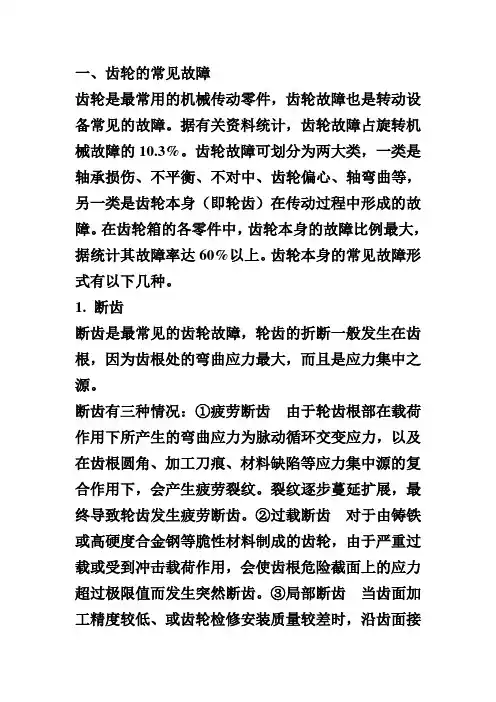

一、齿轮的常见故障齿轮是最常用的机械传动零件，齿轮故障也是转动设备常见的故障。

据有关资料统计，齿轮故障占旋转机械故障的10.3%。

齿轮故障可划分为两大类，一类是轴承损伤、不平衡、不对中、齿轮偏心、轴弯曲等，另一类是齿轮本身（即轮齿）在传动过程中形成的故障。

在齿轮箱的各零件中，齿轮本身的故障比例最大，据统计其故障率达60%以上。

齿轮本身的常见故障形式有以下几种。

1. 断齿断齿是最常见的齿轮故障，轮齿的折断一般发生在齿根，因为齿根处的弯曲应力最大，而且是应力集中之源。

断齿有三种情况：①疲劳断齿由于轮齿根部在载荷作用下所产生的弯曲应力为脉动循环交变应力，以及在齿根圆角、加工刀痕、材料缺陷等应力集中源的复合作用下，会产生疲劳裂纹。

裂纹逐步蔓延扩展，最终导致轮齿发生疲劳断齿。

②过载断齿对于由铸铁或高硬度合金钢等脆性材料制成的齿轮，由于严重过载或受到冲击载荷作用，会使齿根危险截面上的应力超过极限值而发生突然断齿。

③局部断齿当齿面加工精度较低、或齿轮检修安装质量较差时，沿齿面接触线会产生一端接触、另一端不接触的偏载现象。

偏载使局部接触的轮齿齿根处应力明显增大，超过极限值而发生局部断齿。

局部断齿总是发生在轮齿的端部。

2. 点蚀点蚀是闭式齿轮传动常见的损坏形式，一般多出现在靠近节线的齿根表面上，发生的原因是齿面脉动循环接触应力超过了材料的极限应力。

在齿面处的脉动循环变化的接触应力超过了材料的极限应力时，齿面上就会产生疲劳裂纹。

裂纹在啮合时闭合而促使裂纹缝隙中的油压增高，从而又加速了裂纹的扩展。

如此循环变化，最终使齿面表层金属一小块一小块地剥落下来而形成麻坑，即点蚀。

点蚀有两种情况：①初始点蚀（亦称为收敛性点蚀）通常只发生在软齿面（HB＜350）上，点蚀出现后，不再继续发展，甚至反而消失。

原因是微凸起处逐渐变平，从而扩大了接触区，接触应力随之降低。

②扩展性点蚀发生在硬齿面（HB＞350）上，点蚀出现后，因为齿面脆性大，凹坑的边缘不会被碾平，而是继续碎裂下去，直到齿面完全损坏。

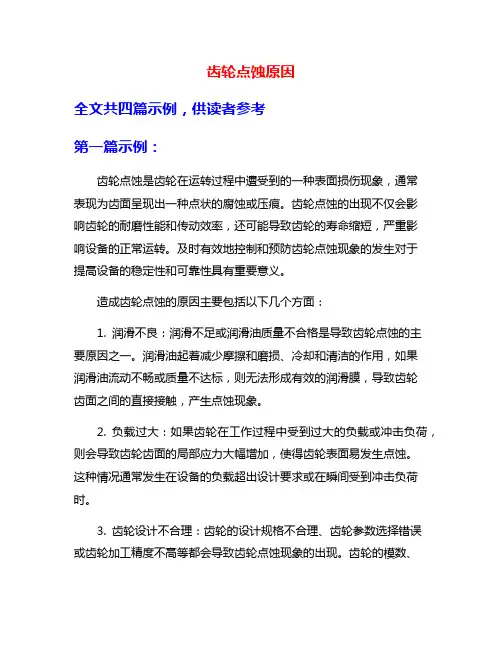

齿轮点蚀原因全文共四篇示例，供读者参考第一篇示例：齿轮点蚀是齿轮在运转过程中遭受到的一种表面损伤现象，通常表现为齿面呈现出一种点状的腐蚀或压痕。

齿轮点蚀的出现不仅会影响齿轮的耐磨性能和传动效率，还可能导致齿轮的寿命缩短，严重影响设备的正常运转。

及时有效地控制和预防齿轮点蚀现象的发生对于提高设备的稳定性和可靠性具有重要意义。

造成齿轮点蚀的原因主要包括以下几个方面：1. 润滑不良：润滑不足或润滑油质量不合格是导致齿轮点蚀的主要原因之一。

润滑油起着减少摩擦和磨损、冷却和清洁的作用，如果润滑油流动不畅或质量不达标，则无法形成有效的润滑膜，导致齿轮齿面之间的直接接触，产生点蚀现象。

2. 负载过大：如果齿轮在工作过程中受到过大的负载或冲击负荷，则会导致齿轮齿面的局部应力大幅增加，使得齿轮表面易发生点蚀。

这种情况通常发生在设备的负载超出设计要求或在瞬间受到冲击负荷时。

3. 齿轮设计不合理：齿轮的设计规格不合理、齿轮参数选择错误或齿轮加工精度不高等都会导致齿轮点蚀现象的出现。

齿轮的模数、压力角、齿数等参数选择不当、啮合误差偏大、表面粗糙度过高等都会导致齿轮啮合不均匀，产生点蚀。

4. 工艺不当：齿轮在加工和装配过程中如果工艺不当，则容易导致表面残留应力或磨损引起的表面微裂纹，进而加速齿轮点蚀的发生。

5. 环境因素：环境因素也是导致齿轮点蚀的重要原因之一。

包括温度、湿度、腐蚀介质等对齿轮表面的影响。

在高温、高湿环境下或受到腐蚀性介质的侵蚀，都会加速齿轮的表面点蚀。

通过以上分析可以看出，齿轮点蚀是一个综合性问题，通常是多种因素共同作用导致的结果。

为了有效预防齿轮点蚀现象的发生，可以采取以下几种措施：1. 选择合适的润滑油：根据设备的工作条件和要求选择合适的润滑油，并保证润滑系统正常工作，定期更换润滑油以防止油质老化和变质。

定期检查润滑系统，确保有足够的润滑膜形成在齿轮齿面，并保持运转过程中的润滑良好。

2. 合理设计及选材：在齿轮设计和选材过程中考虑到工作条件和负载情况，选择合适的齿轮参数和材料，以提高齿轮的负载能力和耐磨性能。

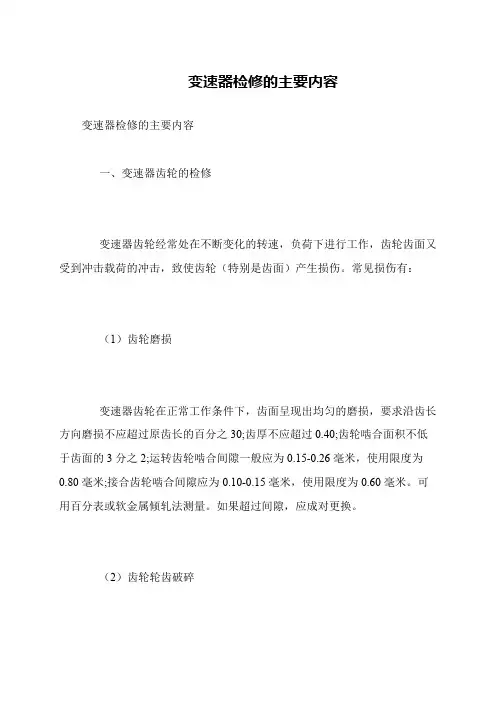

变速器检修的主要内容
变速器检修的主要内容
一、变速器齿轮的检修
变速器齿轮经常处在不断变化的转速，负荷下进行工作，齿轮齿面又受到冲击载荷的冲击，致使齿轮（特别是齿面）产生损伤。

常见损伤有：
（1）齿轮磨损
变速器齿轮在正常工作条件下，齿面呈现出均匀的磨损，要求沿齿长方向磨损不应超过原齿长的百分之30;齿厚不应超过0.40;齿轮啮合面积不低于齿面的3分之2;运转齿轮啮合间隙一般应为0.15-0.26毫米，使用限度为0.80毫米;接合齿轮啮合间隙应为0.10-0.15毫米，使用限度为0.60毫米。

可用百分表或软金属倾轧法测量。

如果超过间隙，应成对更换。

（2）齿轮轮齿破碎。

齿轮断裂分析报告1. 背景介绍齿轮是一种常见的传动元件，用于实现机械系统的动力传递。

然而，在使用过程中，齿轮断裂的问题经常发生，给机械系统的可靠性和安全性带来了严重影响。

因此，对齿轮断裂的分析和原因的确定具有重要意义。

本报告旨在对某一齿轮断裂事件进行分析，找出断裂的原因，并给出相应的解决方案，以提高齿轮的可靠性和寿命。

2. 断裂现象描述某齿轮在正常工作条件下突然发生断裂，其断裂面呈典型的疲劳断裂形态。

齿轮断裂后，断口面呈现出光洁的疲劳裂纹。

经过初步观察，断裂的位置位于齿轮齿面附近，断裂面呈现出明显的齿形状。

3. 分析方法为了确定齿轮断裂的原因，我们采用以下分析方法：•疲劳断裂分析•材料性能测试•断裂面观察•齿轮设计与制造参数分析4. 分析结果4.1 疲劳断裂分析通过对齿轮断裂的疲劳裂纹进行观察和分析，我们可以确定齿轮断裂是由于长期疲劳加载引起的。

疲劳裂纹的形成是由于齿轮在工作过程中受到交变载荷作用，导致应力集中，进一步引发裂纹的产生和扩展。

4.2 材料性能测试对齿轮材料进行性能测试，包括硬度、韧性和强度等方面的指标。

通过测试结果的分析，发现齿轮材料的硬度指标较低，韧性指标较高，而强度指标处于合理范围内。

这说明齿轮材料的选材相对合理，但存在着材料强度不足的问题。

4.3 断裂面观察通过对齿轮断裂面的观察，发现断口面呈现典型的齿形状。

这说明齿轮断裂是由于齿轮齿面的弯曲应力和接触疲劳造成的。

进一步观察发现，断裂面上存在着一些磨损和腐蚀痕迹，这表明齿轮在工作中可能遭受了外界腐蚀和磨损的影响，使得齿面损伤加剧。

4.4 齿轮设计与制造参数分析通过对齿轮的设计与制造参数进行分析，发现齿轮的齿形参数设计较为合理，但存在着切向齿厚较小的问题，这会导致齿轮在工作中承受更大的应力集中。

此外，制造过程中可能存在着一些缺陷，如焊接接合不良、热处理工艺不合理等，这些因素都可能影响齿轮的强度和可靠性。

5. 解决方案基于以上的分析结果，我们提出以下解决方案以提高齿轮的可靠性和寿命：1.优化材料选用，选择具有更高强度和疲劳寿命的材料制造齿轮。

齿轮维修基础知识点总结齿轮是机械传动中常见的一种零部件，它的作用是在机械装置中传递动力和转速。

然而，由于长时间的使用或者不当的操作，齿轮往往会出现磨损、断裂等问题，需要进行维修。

本文将为大家总结齿轮维修的一些基础知识点，帮助大家更好地了解齿轮维修的过程和方法。

第一部分：了解齿轮的类型和结构在进行齿轮维修之前，首先需要了解齿轮的类型和结构。

一般而言，齿轮可分为直齿轮、斜齿轮、曲线齿轮等几种类型。

根据齿轮的使用环境和需求，我们可以选择合适的齿轮类型进行维修。

齿轮的结构包括齿面、齿底、齿圈等部分。

在维修过程中，我们需要重点关注齿轮的齿面，并通过合适的方法进行修复和加固。

第二部分：常见的齿轮故障及其维修方法1. 齿轮磨损齿轮磨损是齿轮维修中最常见的问题之一。

磨损一般表现为齿面的疲劳、磨损或者齿面的腐蚀等情况。

为了修复磨损的齿轮，我们可以采用以下方法：- 使用专用的磨削设备对齿轮进行磨削，恢复齿面的光滑度和精度。

- 在齿轮表面涂覆特殊的涂层材料，增强齿轮的耐磨性。

- 替换磨损严重的齿轮齿面，提高整个齿轮系统的使用寿命。

2. 齿轮断裂齿轮断裂往往是由于超负荷工作、冲击负载等原因引起的。

当齿轮发生断裂时，我们可以采取以下方法进行修复：- 对齿轮断裂的位置进行清理和打磨，去除断裂的边缘，使其光滑。

- 使用合适的焊接材料对齿轮进行焊接修复，提升整体的强度和韧性。

- 检查齿轮的设计和使用条件，避免再次发生断裂现象。

第三部分：齿轮维修中的注意事项1. 安全第一在进行齿轮维修之前，务必确保自身的安全。

使用适当的防护装备，避免因操作不当而引发意外事故。

2. 保持齿轮清洁在维修齿轮时，应保持齿轮的清洁。

及时清除齿轮表面的污垢和油渍，以便更好地进行检查和修复。

3. 使用正确的工具和设备在齿轮维修过程中，使用合适的工具和设备非常重要。

确保工具的质量和适用性，避免因使用不当而造成二次损伤。

4. 定期检查和保养齿轮系统是机械设备中的重要组成部分，定期的检查和保养非常重要。

开式传动和闭式传动的失效形式传动系统是机械装置中不可或缺的部分，传动系统的运行稳定性对于整个机械设备的性能和寿命都有着至关重要的影响。

而传动系统中常见的开式传动和闭式传动，它们在传动方式、结构形式等方面存在着差异，相应的失效形式也不尽相同。

一、开式传动的失效形式1.齿轮损伤：齿轮损伤是开式传动中最常见的失效形式之一，它包括齿面磨损、齿面点蚀、齿面剥落等。

这些损伤通常与齿轮的材质、硬度、制造工艺、润滑方式等有关。

2.轴承失效：开式传动中的轴承失效主要包括疲劳、磨损、锈蚀等。

这些失效形式通常与轴承的材料、结构、润滑方式等有关。

3.皮带损伤：开式传动中的皮带损伤主要包括裂纹、磨损、断裂等。

这些损伤通常与皮带的材料、结构、张力、使用环境等有关。

4.联轴器失效：在开式传动中，联轴器失效主要包括弹性元件断裂、弹性元件老化、联轴器轴孔变形等。

这些失效形式通常与联轴器的材料、结构、使用环境等有关。

二、闭式传动的失效形式1.齿轮损伤：闭式传动中的齿轮损伤形式与开式传动类似，包括齿面磨损、齿面点蚀、齿面剥落等。

这些损伤通常与齿轮的材料、硬度、制造工艺、润滑方式等有关。

2.轴承失效：闭式传动中的轴承失效形式也与开式传动类似，主要包括疲劳、磨损、锈蚀等。

这些失效形式通常与轴承的材料、结构、润滑方式等有关。

3.密封失效：闭式传动中的密封失效主要包括漏油、进灰、进水等。

这些失效形式通常与密封件的材料、结构、制造工艺等有关。

4.电机故障：在闭式传动中，电机故障也是一种常见的失效形式。

电机故障主要包括绝缘老化、轴承失效、过载、短路等。

这些故障通常与电机的质量、使用环境等有关。

开式传动和闭式传动的失效形式存在差异，但都与传动系统的结构、材料、制造工艺、润滑方式、使用环境等有关。

因此，在传动系统的设计、制造、使用和维护过程中，应根据实际情况采取相应的措施，提高传动系统的运行稳定性和寿命。
