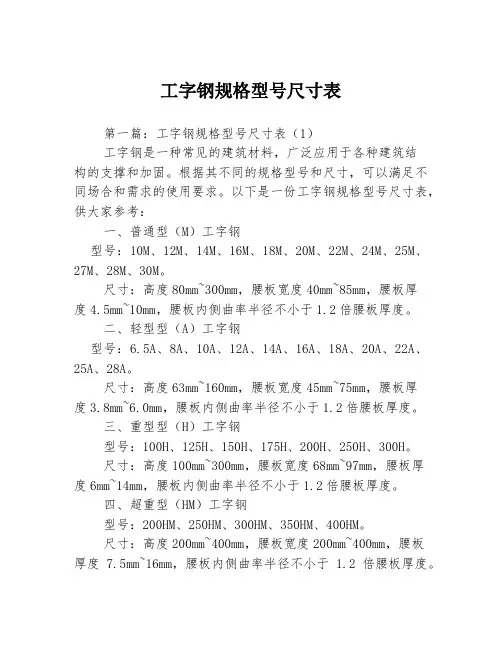

工字钢规格型号尺寸表第一篇：工字钢规格型号尺寸表（1）工字钢是一种常见的建筑材料，广泛应用于各种建筑结构的支撑和加固。

根据其不同的规格型号和尺寸，可以满足不同场合和需求的使用要求。

以下是一份工字钢规格型号尺寸表，供大家参考：一、普通型（M）工字钢型号：10M、12M、14M、16M、18M、20M、22M、24M、25M、27M、28M、30M。

尺寸：高度80mm~300mm，腰板宽度40mm~85mm，腰板厚度4.5mm~10mm，腰板内侧曲率半径不小于1.2倍腰板厚度。

二、轻型型（A）工字钢型号：6.5A、8A、10A、12A、14A、16A、18A、20A、22A、25A、28A。

尺寸：高度63mm~160mm，腰板宽度45mm~75mm，腰板厚度3.8mm~6.0mm，腰板内侧曲率半径不小于1.2倍腰板厚度。

三、重型型（H）工字钢型号：100H、125H、150H、175H、200H、250H、300H。

尺寸：高度100mm~300mm，腰板宽度68mm~97mm，腰板厚度6mm~14mm，腰板内侧曲率半径不小于1.2倍腰板厚度。

四、超重型（HM）工字钢型号：200HM、250HM、300HM、350HM、400HM。

尺寸：高度200mm~400mm，腰板宽度200mm~400mm，腰板厚度7.5mm~16mm，腰板内侧曲率半径不小于 1.2倍腰板厚度。

以上是一份较为全面的工字钢规格型号尺寸表，供大家参考选择。

不同型号和规格的工字钢适用于不同的场合和需求，选择时需要结合具体情况加以考虑。

第二篇：工字钢规格型号尺寸表（2）除了常规的普通型、轻型、重型和超重型工字钢外，还有一些特殊型号的工字钢，其规格和型号也需要我们了解和选择使用。

以下是一份特殊型号的工字钢规格型号尺寸表，供大家参考：一、减小型（S）工字钢型号：8S、10S、12S、14S、16S、18S、20S、22S、25S、28S。

尺寸：高度80mm~280mm，腰板宽度46mm~75mm，腰板厚度4.5mm~8mm，腰板内侧曲率半径不小于1.2倍腰板厚度。

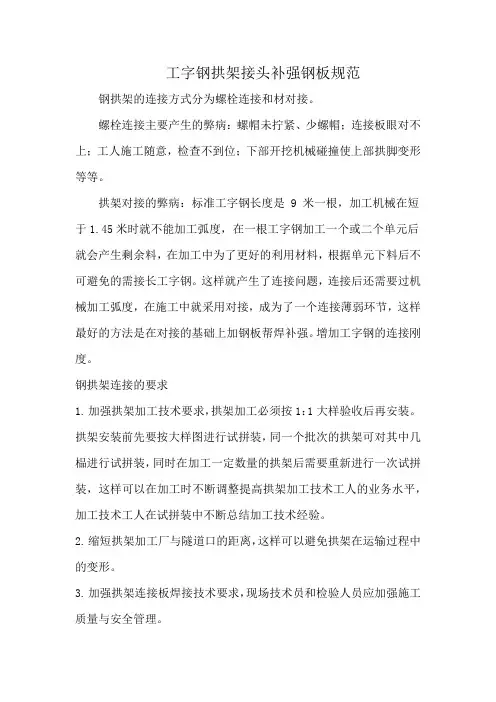

工字钢拱架接头补强钢板规范钢拱架的连接方式分为螺栓连接和材对接。

螺栓连接主要产生的弊病：螺帽未拧紧、少螺帽；连接板眼对不上；工人施工随意，检查不到位；下部开挖机械碰撞使上部拱脚变形等等。

拱架对接的弊病：标准工字钢长度是 9 米一根，加工机械在短于1.45米时就不能加工弧度，在一根工字钢加工一个或二个单元后就会产生剩余料，在加工中为了更好的利用材料，根据单元下料后不可避免的需接长工字钢。

这样就产生了连接问题，连接后还需要过机械加工弧度，在施工中就采用对接，成为了一个连接薄弱环节，这样最好的方法是在对接的基础上加钢板帮焊补强。

增加工字钢的连接刚度。

钢拱架连接的要求1.加强拱架加工技术要求，拱架加工必须按1：1大样验收后再安装。

拱架安装前先要按大样图进行试拼装，同一个批次的拱架可对其中几榀进行试拼装，同时在加工一定数量的拱架后需要重新进行一次试拼装，这样可以在加工时不断调整提高拱架加工技术工人的业务水平，加工技术工人在试拼装中不断总结加工技术经验。

2.缩短拱架加工厂与隧道口的距离，这样可以避免拱架在运输过程中的变形。

3.加强拱架连接板焊接技术要求，现场技术员和检验人员应加强施工质量与安全管理。

4.拱架架立时采用多点控制，每一个连接单元都要有控制拱架净空的点位。

5.工字钢架立完成后所有螺栓螺帽焊接牢固。

6.加强拱架施工技术交底，技术交底内容应从拱架加工及安装两个方面展开。

钢拱架加工的连接板技术连接板定位快速且精准，定位器制作简易、成本低。

一种型号的定位器对应一种连接板，避免了不熟练工人用错连接板的情况，提高拱架加工质量。

焊接连接板的同时检验了连接板的孔距尺寸。

预先加工拱架连接板定位器，将连接板定位器置放在弯制好的拱架半成品上，将按设计要求钻好孔的连接板与固定在定位器上的螺栓套接，在预留的点焊位置将连接板与拱架半成品点。

1.连接板定位器的制作要点根据不同规格型号工字钢腿宽确定定位器内宽，使用10mm厚的钢板及63×40×5角钢焊接成型。

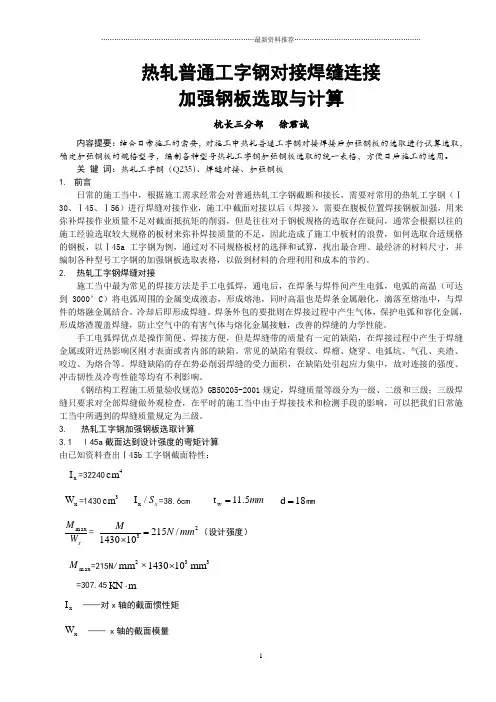

热轧普通工字钢对接焊缝连接加强钢板选取与计算杭长三分部 徐君诚内容提要：结合日常施工的需要，对施工中热轧普通工字钢对接焊接后加强钢板的选取进行试算选取，确定加强钢板的规格型号，编制各种型号热轧工字钢加强钢板选取的统一表格，方便日后施工的选用。

关 键 词：热轧工字钢（Q235）、焊缝对接、加强钢板 1. 前言日常的施工当中，根据施工需求经常会对普通热轧工字钢截断和接长，需要对常用的热轧工字钢（Ⅰ30、Ⅰ45、Ⅰ56）进行焊缝对接作业，施工中截面对接以后（焊接），需要在腹板位置焊接钢板加强，用来弥补焊接作业质量不足对截面抵抗矩的削弱，但是往往对于钢板规格的选取存在疑问，通常会根据以往的施工经验选取较大规格的板材来弥补焊接质量的不足，因此造成了施工中板材的浪费，如何选取合适规格的钢板，以Ⅰ45a 工字钢为例，通过对不同规格板材的选择和试算，找出最合理、最经济的材料尺寸，并编制各种型号工字钢的加强钢板选取表格，以做到材料的合理利用和成本的节约。

2. 热轧工字钢焊缝对接施工当中最为常见的焊接方法是手工电弧焊，通电后，在焊条与焊件间产生电弧，电弧的高温（可达到3000°C）将电弧周围的金属变成液态，形成熔池，同时高温也是焊条金属融化，滴落至熔池中，与焊件的熔融金属结合。

冷却后即形成焊缝。

焊条外包的要批则在焊接过程中产生气体，保护电弧和容化金属，形成熔渣覆盖焊缝，防止空气中的有害气体与熔化金属接触，改善的焊缝的力学性能。

手工电弧焊优点是操作简便、焊接方便，但是焊缝带的质量有一定的缺陷，在焊接过程中产生于焊缝金属或附近热影响区刚才表面或者内部的缺陷。

常见的缺陷有裂纹、焊瘤、烧穿、电弧坑、气孔、夹渣、咬边、为熔合等。

焊缝缺陷的存在势必削弱焊缝的受力面积，在缺陷处引起应力集中，故对连接的强度、冲击韧性及冷弯性能等均有不利影响。

《钢结构工程施工质量验收规范》GB50205-2001规定，焊缝质量等级分为一级、二级和三级；三级焊缝只要求对全部焊缝做外观检查，在平时的施工当中由于焊接技术和检测手段的影响，可以把我们日常施工当中所遇到的焊缝质量规定为三级。

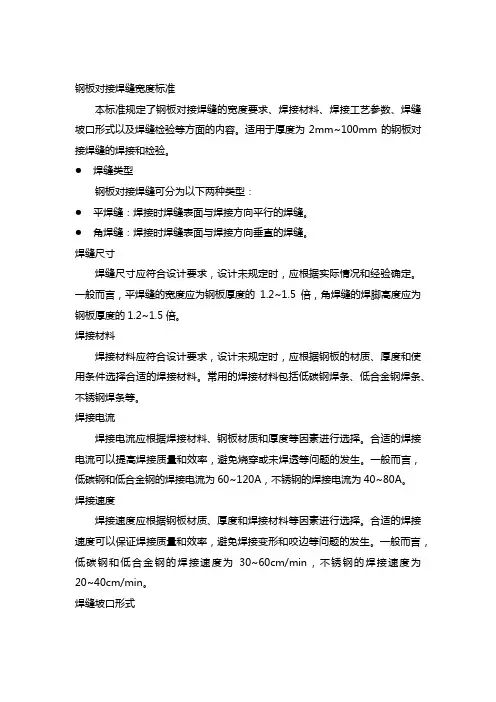

钢板对接焊缝宽度标准本标准规定了钢板对接焊缝的宽度要求、焊接材料、焊接工艺参数、焊缝坡口形式以及焊缝检验等方面的内容。

适用于厚度为2mm~100mm的钢板对接焊缝的焊接和检验。

●焊缝类型钢板对接焊缝可分为以下两种类型：●平焊缝：焊接时焊缝表面与焊接方向平行的焊缝。

●角焊缝：焊接时焊缝表面与焊接方向垂直的焊缝。

焊缝尺寸焊缝尺寸应符合设计要求，设计未规定时，应根据实际情况和经验确定。

一般而言，平焊缝的宽度应为钢板厚度的1.2~1.5倍，角焊缝的焊脚高度应为钢板厚度的1.2~1.5倍。

焊接材料焊接材料应符合设计要求，设计未规定时，应根据钢板的材质、厚度和使用条件选择合适的焊接材料。

常用的焊接材料包括低碳钢焊条、低合金钢焊条、不锈钢焊条等。

焊接电流焊接电流应根据焊接材料、钢板材质和厚度等因素进行选择。

合适的焊接电流可以提高焊接质量和效率，避免烧穿或未焊透等问题的发生。

一般而言，低碳钢和低合金钢的焊接电流为60~120A，不锈钢的焊接电流为40~80A。

焊接速度焊接速度应根据钢板材质、厚度和焊接材料等因素进行选择。

合适的焊接速度可以保证焊接质量和效率，避免焊接变形和咬边等问题的发生。

一般而言，低碳钢和低合金钢的焊接速度为30~60cm/min，不锈钢的焊接速度为20~40cm/min。

焊缝坡口形式钢板对接焊缝的坡口形式应根据实际情况和经验选择，常用的坡口形式包括V形坡口、X形坡口和U形坡口等。

坡口角度、钝边和间隙等参数应根据钢板厚度、材质和使用条件进行选择。

焊缝间隙钢板对接焊缝的间隙应符合设计要求，设计未规定时，应根据实际情况和经验确定。

一般而言，平焊缝的间隙应为钢板厚度的1.2~1.5倍，角焊缝的间隙应为钢板厚度的1.2~1.5倍。

焊缝清理在焊接前应对焊缝表面进行清理，去除油污、锈蚀和氧化物等杂质，以确保焊接质量和外观美观。

可以使用砂轮、钢丝刷、化学清洗剂等方法进行清理。

焊缝检验焊缝检验应包括外观检验和无损检测两个部分。

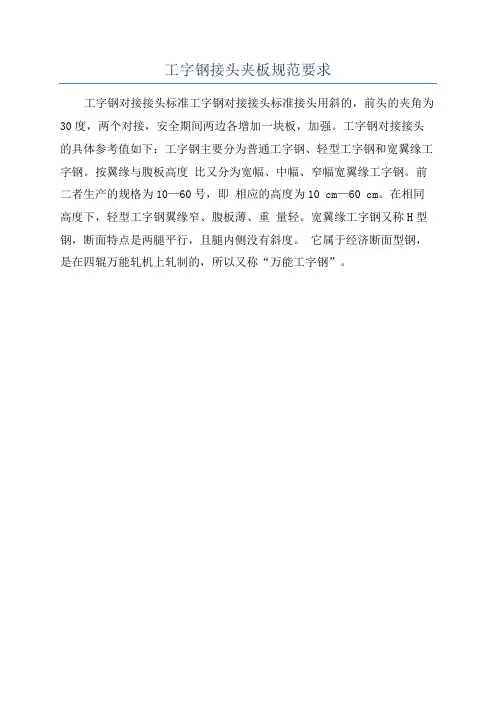

工字钢接头夹板规范要求
工字钢对接接头标准工字钢对接接头标准接头用斜的，前头的夹角为30度，两个对接，安全期间两边各增加一块板，加强。

工字钢对接接头的具体参考值如下：工字钢主要分为普通工字钢、轻型工字钢和宽翼缘工字钢。

按翼缘与腹板高度比又分为宽幅、中幅、窄幅宽翼缘工字钢。

前二者生产的规格为10—60号，即相应的高度为10 cm—60 cm。

在相同高度下，轻型工字钢翼缘窄、腹板薄、重量轻。

宽翼缘工字钢又称H型钢，断面特点是两腿平行，且腿内侧没有斜度。

它属于经济断面型钢，是在四辊万能轧机上轧制的，所以又称“万能工字钢”。

目录一、概况 (2)二、编制依据 (2)三、热轧工字钢焊缝对接 (2)四、热轧工字钢加强钢板选取计算 (5)五、结果 (10)一、概况日常的施工当中，根据施工需求经常会对普通热轧工字钢截断和接长，需要对常用的热轧工字钢（Ⅰ18#、Ⅰ20#）进行焊缝对接作业，施工中截面对接以后（焊接），需要在腹板位置焊接钢板加强，用来弥补焊接作业质量不足对截面抵抗矩的削弱。

本方案以Ⅰ18#工字钢为例，通过计算选取两侧合适规格的板材进行焊接加强。

二、编制依据《钢结构工程施工质量验收规范》GB50205-2001；《钢结构设计规范》GB50017-2003；《建筑钢结构焊接技术规程》JGJ81-2002；三、热轧工字钢焊缝对接3.1焊接方法施工当中最为常见的焊接方法是手工电弧焊，通电后，在焊条与焊件间产生电弧，电弧的高温（可达到3000°C）将电弧周围的金属变成液态，形成熔池，同时高温也是焊条金属融化，滴落至熔池中，与焊件的熔融金属结合。

冷却后即形成焊缝。

焊条外包的药皮则在焊接过程中产生气体，保护电弧和容化金属，形成熔渣覆盖焊缝，防止空气中的有害气体与熔化金属接触，改善的焊缝的力学性能。

手工电弧焊优点是操作简便、焊接方便，但是焊缝带的质量有一定的缺陷，在焊接过程中产生于焊缝金属或附近热影响区刚才表面或者内部的缺陷。

常见的缺陷有裂纹、焊瘤、烧穿、电弧坑、气孔、夹渣、咬边、为熔合等。

焊缝缺陷的存在势必削弱焊缝的受力面积，在缺陷处引起应力集中，故对连接的强度、冲击韧性及冷弯性能等均有不利影响。

3.2焊缝等级确定《钢结构工程施工质量验收规范》GB50205-2001规定，焊缝质量等级分为一级、二级和三级；二级焊缝需要做超声波探伤检测，三级焊缝只要求对全部焊缝做外观检查。

《钢结构设计规范》GB50017-2003规定，①作用力垂直于焊缝长度方向的横向对接焊缝或T型对接与角接组合焊缝，受拉时为一级，受压时应为二级；②作用力平行于焊缝长度方向的纵向对接焊缝应为二级。

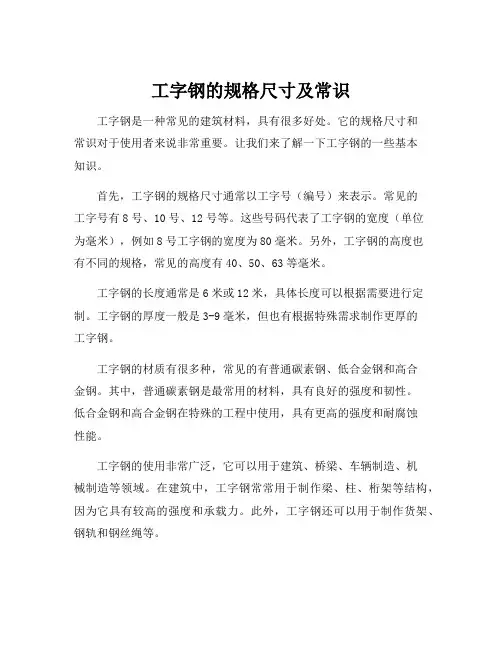

工字钢的规格尺寸及常识工字钢是一种常见的建筑材料，具有很多好处。

它的规格尺寸和常识对于使用者来说非常重要。

让我们来了解一下工字钢的一些基本知识。

首先，工字钢的规格尺寸通常以工字号（编号）来表示。

常见的工字号有8号、10号、12号等。

这些号码代表了工字钢的宽度（单位为毫米），例如8号工字钢的宽度为80毫米。

另外，工字钢的高度也有不同的规格，常见的高度有40、50、63等毫米。

工字钢的长度通常是6米或12米，具体长度可以根据需要进行定制。

工字钢的厚度一般是3-9毫米，但也有根据特殊需求制作更厚的工字钢。

工字钢的材质有很多种，常见的有普通碳素钢、低合金钢和高合金钢。

其中，普通碳素钢是最常用的材料，具有良好的强度和韧性。

低合金钢和高合金钢在特殊的工程中使用，具有更高的强度和耐腐蚀性能。

工字钢的使用非常广泛，它可以用于建筑、桥梁、车辆制造、机械制造等领域。

在建筑中，工字钢常常用于制作梁、柱、桁架等结构，因为它具有较高的强度和承载力。

此外，工字钢还可以用于制作货架、钢轨和钢丝绳等。

在使用工字钢时，需要注意一些事项。

首先，购买工字钢时要选择正规的生产厂家，以确保材质和质量的可靠性。

同时，要根据实际需求选择合适的规格和尺寸，以确保工字钢的稳定性和安全性。

另外，工字钢在使用过程中需要进行防腐蚀处理，以延长其使用寿命。

常见的防腐蚀方法有喷涂防腐漆、热镀锌和涂塑等。

根据具体的使用环境和要求，选择合适的防腐蚀方法非常重要。

总之，工字钢是一种重要的建筑材料，其规格尺寸和常识对于使用者来说至关重要。

通过了解工字钢的规格尺寸和材质，我们可以更好地选择和使用工字钢，确保工程的安全性和稳定性。

同时，在使用工字钢时要注意防腐蚀处理，以延长其使用寿命。

希望这篇文章能够对大家有所指导和帮助。

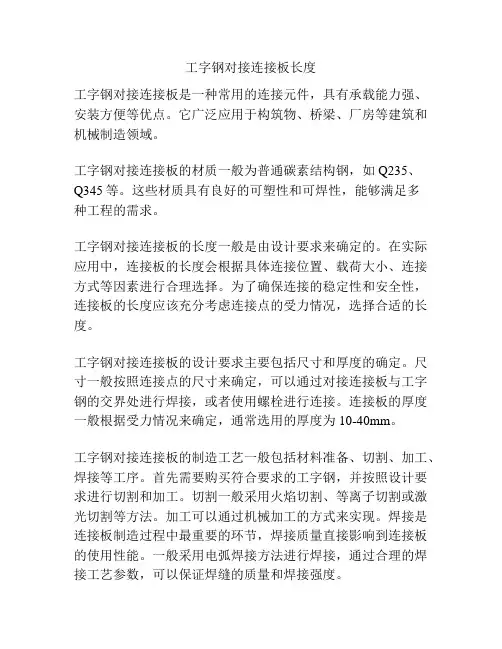

工字钢对接连接板长度工字钢对接连接板是一种常用的连接元件，具有承载能力强、安装方便等优点。

它广泛应用于构筑物、桥梁、厂房等建筑和机械制造领域。

工字钢对接连接板的材质一般为普通碳素结构钢，如Q235、Q345等。

这些材质具有良好的可塑性和可焊性，能够满足多种工程的需求。

工字钢对接连接板的长度一般是由设计要求来确定的。

在实际应用中，连接板的长度会根据具体连接位置、载荷大小、连接方式等因素进行合理选择。

为了确保连接的稳定性和安全性，连接板的长度应该充分考虑连接点的受力情况，选择合适的长度。

工字钢对接连接板的设计要求主要包括尺寸和厚度的确定。

尺寸一般按照连接点的尺寸来确定，可以通过对接连接板与工字钢的交界处进行焊接，或者使用螺栓进行连接。

连接板的厚度一般根据受力情况来确定，通常选用的厚度为10-40mm。

工字钢对接连接板的制造工艺一般包括材料准备、切割、加工、焊接等工序。

首先需要购买符合要求的工字钢，并按照设计要求进行切割和加工。

切割一般采用火焰切割、等离子切割或激光切割等方法。

加工可以通过机械加工的方式来实现。

焊接是连接板制造过程中最重要的环节，焊接质量直接影响到连接板的使用性能。

一般采用电弧焊接方法进行焊接，通过合理的焊接工艺参数，可以保证焊缝的质量和焊接强度。

工字钢对接连接板的安装一般需要遵循相关的规范和要求。

首先要对连接位置进行清理和涂漆处理，以提高连接板与工字钢的粘结力。

然后根据设计要求，采用合适的连接方式进行安装，可以通过螺栓连接、焊接连接或者紧固件连接等。

在安装过程中，要保证连接板的位置精度和平整度，以保障连接的稳定性和安全性。

工字钢对接连接板的主要问题主要包括材质、焊接质量以及连接方式等。

由于材质的差异，导致了连接板的性能差异。

焊接质量对连接板的使用寿命和承载能力有着直接影响，对焊接工艺的控制要求较高。

连接方式的选择也会影响连接板的使用性能，需要根据具体的需求进行选择。

总之，工字钢对接连接板是一种重要的连接元件，具有广泛的应用前景。

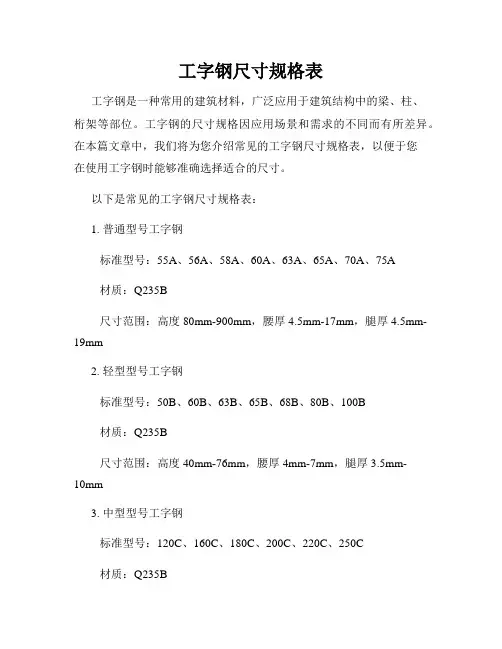

工字钢尺寸规格表工字钢是一种常用的建筑材料，广泛应用于建筑结构中的梁、柱、桁架等部位。

工字钢的尺寸规格因应用场景和需求的不同而有所差异。

在本篇文章中，我们将为您介绍常见的工字钢尺寸规格表，以便于您在使用工字钢时能够准确选择适合的尺寸。

以下是常见的工字钢尺寸规格表：1. 普通型号工字钢标准型号：55A、56A、58A、60A、63A、65A、70A、75A材质：Q235B尺寸范围：高度80mm-900mm，腰厚4.5mm-17mm，腿厚4.5mm-19mm2. 轻型型号工字钢标准型号：50B、60B、63B、65B、68B、80B、100B材质：Q235B尺寸范围：高度40mm-76mm，腰厚4mm-7mm，腿厚3.5mm-10mm3. 中型型号工字钢标准型号：120C、160C、180C、200C、220C、250C材质：Q235B尺寸范围：高度120mm-250mm，腰厚5.5mm-12.5mm，腿厚6.5mm-16mm4. 高型号工字钢标准型号：280A、280B、300A、300B、320A、320B、360A、360B、400A、400B、450A、450B材质：Q345B尺寸范围：高度200mm-450mm，腰厚8.5mm-20.5mm，腿厚9mm-23mm除了以上列举的常见工字钢尺寸规格表外，还有更多不同型号和规格的工字钢供选择。

当您在实际使用时，可以根据具体的工程需求和结构设计要求来选择合适的工字钢尺寸规格。

需要注意的是，工字钢的尺寸规格表中给出的数值仅供参考，在实际购买时应与供应商进行确认，以确保所选材料的尺寸和规格符合您的需求。

总结：工字钢作为建筑结构中常用的材料，具有承载力强、使用寿命长等优点。

在选择工字钢时，准确的尺寸规格是保障结构安全和施工质量的重要因素之一。

通过了解工字钢的常见尺寸规格表，您可以更好地选择合适的工字钢，满足项目需求。

记住，在实际使用前务必与供应商确认并检查所购工字钢的尺寸和规格是否符合要求。

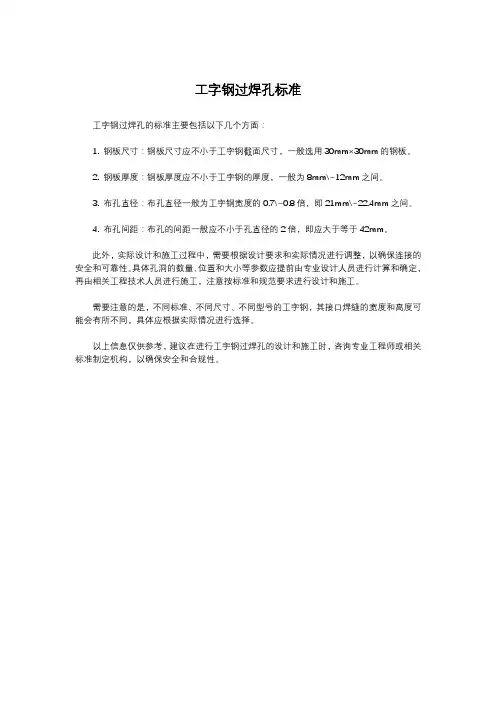

工字钢过焊孔标准
工字钢过焊孔的标准主要包括以下几个方面：
1. 钢板尺寸：钢板尺寸应不小于工字钢截面尺寸，一般选用30mm×30mm的钢板。

2. 钢板厚度：钢板厚度应不小于工字钢的厚度，一般为8mm\~12mm之间。

3. 布孔直径：布孔直径一般为工字钢宽度的0.7\~0.8倍，即21mm\~22.4mm之间。

4. 布孔间距：布孔的间距一般应不小于孔直径的2倍，即应大于等于42mm。

此外，实际设计和施工过程中，需要根据设计要求和实际情况进行调整，以确保连接的安全和可靠性。

具体孔洞的数量、位置和大小等参数应提前由专业设计人员进行计算和确定，再由相关工程技术人员进行施工，注意按标准和规范要求进行设计和施工。

需要注意的是，不同标准、不同尺寸、不同型号的工字钢，其接口焊缝的宽度和高度可能会有所不同，具体应根据实际情况进行选择。

以上信息仅供参考，建议在进行工字钢过焊孔的设计和施工时，咨询专业工程师或相关标准制定机构，以确保安全和合规性。

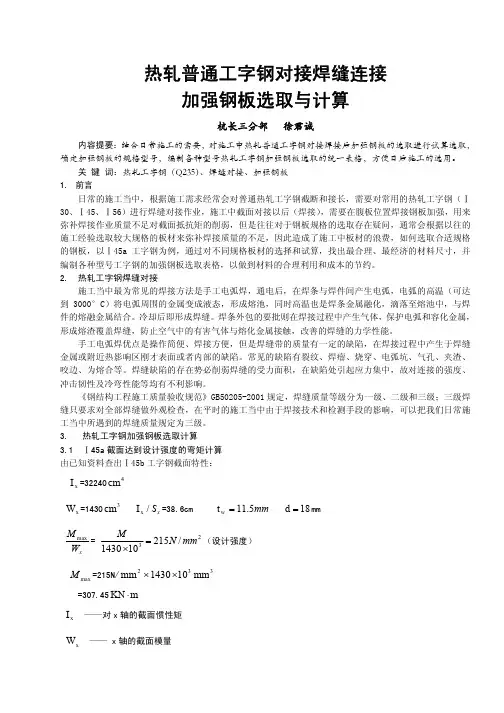

热轧普通工字钢对接焊缝连接加强钢板选取与计算杭长三分部 徐君诚内容提要：结合日常施工的需要，对施工中热轧普通工字钢对接焊接后加强钢板的选取进行试算选取，确定加强钢板的规格型号，编制各种型号热轧工字钢加强钢板选取的统一表格，方便日后施工的选用。

关 键 词：热轧工字钢（Q235）、焊缝对接、加强钢板1. 前言日常的施工当中，根据施工需求经常会对普通热轧工字钢截断和接长，需要对常用的热轧工字钢（Ⅰ30、Ⅰ45、Ⅰ56）进行焊缝对接作业，施工中截面对接以后（焊接），需要在腹板位置焊接钢板加强，用来弥补焊接作业质量不足对截面抵抗矩的削弱，但是往往对于钢板规格的选取存在疑问，通常会根据以往的施工经验选取较大规格的板材来弥补焊接质量的不足，因此造成了施工中板材的浪费，如何选取合适规格的钢板，以Ⅰ45a 工字钢为例，通过对不同规格板材的选择和试算，找出最合理、最经济的材料尺寸，并编制各种型号工字钢的加强钢板选取表格，以做到材料的合理利用和成本的节约。

2. 热轧工字钢焊缝对接施工当中最为常见的焊接方法是手工电弧焊，通电后，在焊条与焊件间产生电弧，电弧的高温（可达到3000°C ）将电弧周围的金属变成液态，形成熔池，同时高温也是焊条金属融化，滴落至熔池中，与焊件的熔融金属结合。

冷却后即形成焊缝。

焊条外包的要批则在焊接过程中产生气体，保护电弧和容化金属，形成熔渣覆盖焊缝，防止空气中的有害气体与熔化金属接触，改善的焊缝的力学性能。

手工电弧焊优点是操作简便、焊接方便，但是焊缝带的质量有一定的缺陷，在焊接过程中产生于焊缝金属或附近热影响区刚才表面或者内部的缺陷。

常见的缺陷有裂纹、焊瘤、烧穿、电弧坑、气孔、夹渣、咬边、为熔合等。

焊缝缺陷的存在势必削弱焊缝的受力面积，在缺陷处引起应力集中，故对连接的强度、冲击韧性及冷弯性能等均有不利影响。

《钢结构工程施工质量验收规范》GB50205-2001规定，焊缝质量等级分为一级、二级和三级；三级焊缝只要求对全部焊缝做外观检查，在平时的施工当中由于焊接技术和检测手段的影响，可以把我们日常施工当中所遇到的焊缝质量规定为三级。

XX建工集团XX市政总承包部关于印发钢筋、工字钢焊接收理制度〔暂行〕的通知各工程部：为了切实解决近期在工程检查过程中发现的钢筋、工字钢等钢材焊接质量管理体系不健全、焊工不按劳动保护要求正确使用防护用品和工具、焊条不烘烤、焊接电流过大，焊接质量存在母材烧伤、咬边、夹渣、气孔、焊接长度缺乏、焊缝不饱满、焊缝有效厚度缺乏、焊渣不清理等问题，根据?公路桥涵施工技术标准?〔JTG/T F50-2021)、?钢筋焊接及验收规程?(JGJ18-2021)，市政总承包部特制定?XX建工集团XX 市政总承包部钢筋、工字钢焊接收理制度〔暂行〕?。

要求各部门、各级管理人员要高度重视、认真组织学习，并在工程建立过程中严格执行。

XX建工集团XX市政总承包部2021年5月24日XX建工集团XX市政总承包部钢筋、工字钢焊接收理制度〔暂行〕第一章总那么第一条为在钢筋、工字钢等焊接中采用合理的工艺，做到施工平安，技术先进，确保质量，节材节能，制定本制度。

第二条钢筋、工字钢等的焊接施工及其质量检验与验收，除应按本制度执行外，尚应符合国家现行有关标准、标准的规定。

第三条总包工程部应加强内部质量管理体系建立，根据工程实际情况制定完善钢筋、工字钢等焊接收理实施方法。

第四条本制度适用于市政总承包部在建工程钢筋、工字钢等焊接收理工作。

第二章人员管理第五条总〔分〕包工程部技术、质量管理人员必须学习了解钢筋、工字钢等焊接施工工艺及相关质量验收标准要求，认真履行岗位职责。

第六条对于钢筋、工字钢焊接体量较大工程，必须配备焊接专业技术管理人员。

焊接质量检验人员应承受过焊接专业的技术培训，并应经岗位培训取得相应的质量检验XX 书。

第七条从事工程工程焊接施工的焊工必须经本工程部培训，并经本工程作业考核合格颁发合格证，方可上岗从事本工程焊接作业。

第三章原材料管理第八条施焊的各种钢筋、工字钢均应有质量证明书；焊条、焊丝、氧气、溶解乙炔、液化石油气、二氧化碳气体、焊剂应有产品合格证。

工字钢腹板加强板焊接标准
1. 材料选择，焊接工艺首先要求选择适当的焊接材料，包括焊条、焊丝等。

这些材料的选择应符合设计要求和相关标准，确保焊接接头的强度和耐腐蚀性能。

2. 焊接工艺，焊接工艺包括焊接方法、焊接参数的设定等，要求根据钢材的种类和厚度等因素进行合理的选择，确保焊接质量。

常见的焊接方法包括电弧焊、气体保护焊等。

3. 焊接接头设计，工字钢腹板加强板的焊接接头设计应符合相关标准要求，包括焊缝形式、尺寸、坡口形式等，以保证焊接接头的强度和稳定性。

4. 焊接质量检验，焊接完成后需要进行质量检验，包括外观质量检验、尺寸偏差检验、焊接接头的无损检测等，以确保焊接质量符合标准要求。

总的来说，工字钢腹板加强板的焊接标准应当遵循国家相关标准和规范，确保焊接质量和结构安全。

同时，焊接人员应具备相关
的资质和技能，严格按照标准要求进行操作，以确保焊接质量和结构的安全可靠性。

钢筋与钢板焊接焊缝宽度和高度要求
钢筋和钢板的焊接焊缝宽度和高度是非常重要的，这不仅影响到焊接强度，还关系到焊接质量和使用寿命。

一般来说，钢筋与钢板的焊接焊缝宽度和高度要求如下：
1. 钢筋与钢板的焊接焊缝宽度应不小于钢筋直径的1.5倍，并应大于等于10mm；
2. 钢筋与钢板的焊接焊缝高度应不小于钢筋直径的1.5倍，但不应超过焊缝宽度的1.5倍；
3. 焊缝的形状应为平直型，且应满足焊接规范的要求；
4. 焊接前，应对钢板和钢筋进行清洁和处理，确保其表面干净、光滑，无油污、氧化物和尘埃等杂质。

总之，钢筋与钢板的焊接焊缝宽度和高度要求严格，只有满足规范要求，才能确保焊接质量和使用寿命。

- 1 -。

工字钢焊接强度验算M max ——使截面达到材料设计强度的计算截面弯矩2、三级焊缝达到设计强度的弯矩计算三级的抗拉对接焊缝强度设计值为2/185mm N f w t =2/185mm N W M==σM=185N/mm 2×325×103mm 3=60.125KN.m 3、加强钢板截面尺寸计算焊缝对截面抵抗的削弱在腹板处和翼缘板处，由于施工中对翼缘板处平整的要求，一般不在翼缘板处加强，因此在腹板两边添加加强钢板来弥补焊缝对截面的削弱。

由于截面的弯矩抵抗力主要是由截面尺寸来提供，所以计算选取在腹板处焊接两片170mm 高，8mm 厚的钢板来加强。

截面几何性质计算：431.4225212178.03570cm I x =⨯⨯+=3max 1.384111.4225cm y I W x x ===2/185mm N W M==σ当焊接加强钢板后抵抗弯矩：M=185N/mm 2×384.1×103mm 3=71.058KN.m 对接焊缝使母材抵抗弯矩减小值： 69.875KN.m －60.125KN.m=9.75 KN.m 加强钢板焊接后抵抗弯矩增加值： 71.058KN.m －60.125KN.m=10.93 KN.m所以当腹板增加加强钢板后，截面的抵抗弯矩增大了10.93KN.m ，大于由对接焊缝引起的母材抵抗弯矩减小值9.75 KN.m ，满足截面最大应力的要求并与母材截面强度相同。

4、焊缝强度计算工字钢对接处在弯矩和剪力的组合作用下，使得各处应力值小于焊缝强度设计值来保证焊缝的长度满足要求，当临近焊缝处母材应力达到设计强度时焊缝刚好破坏的临界状态，以确定焊缝最小长度和最小的有效截面面积。

拟采用两块高170mm×长100mm×厚8mm 的Q235钢对I22b 的工字钢进行周边焊，验算焊缝的抗拉强度能否达到抗拉强度设计要求。

正面角焊缝（作用力垂直于焊缝长度方向）2/3.624)52170(57.08.4652)185215(mm N l h N w e f =⨯⨯-⨯⨯⨯-==σ侧面角焊缝（作用力平行于焊缝长度方向）2/8.1104)52100(57.08.4652)185215(mm N l h N w e f =⨯⨯-⨯⨯⨯-==τ在各种力综合作用下，需满足22fff τβσ+⎪⎪⎭⎫ ⎝⎛wf f ≤222222/160/1228.11022.13.62mm N mm N f ff ≤=+⎪⎭⎫ ⎝⎛=+⎪⎪⎭⎫ ⎝⎛τβσ计算结果满足要求。

工字钢对接加强板尺寸工字钢对接加强板是一种常用于建筑结构中的加强材料。

它由工字钢和钢板组成，具有较高的强度和稳定性。

本文将围绕工字钢对接加强板的尺寸展开讨论，从尺寸对结构强度和稳定性的影响等方面进行探究。

一、工字钢对接加强板尺寸的选择原则工字钢对接加强板的尺寸选择是根据具体的工程需求来确定的。

在选择尺寸时，需要考虑以下几个方面的因素：1.1 结构强度要求工字钢对接加强板的尺寸应根据结构的强度要求来确定。

一般来说，对于要求较高的工程结构，需要选择尺寸较大的加强板，以提高结构的承载能力和抗风抗震能力。

1.2 结构稳定性要求工字钢对接加强板的尺寸也与结构的稳定性要求有关。

对于需要提高结构稳定性的工程，应选择尺寸较大的加强板，以增加结构的刚度和稳定性。

1.3 施工和运输条件工字钢对接加强板的尺寸选择还需要考虑施工和运输条件。

尺寸过大的加强板可能会增加施工和运输的难度，因此在确定尺寸时需要充分考虑实际情况。

确定工字钢对接加强板尺寸的计算方法比较复杂，需要根据具体的结构形式和荷载情况进行计算。

一般来说，可以采用有限元分析等方法进行计算，以得到合理的尺寸。

在进行尺寸计算时，需要考虑加强板的宽度、厚度和长度等参数。

宽度和厚度的选择应满足结构强度和稳定性的要求，长度则需要根据具体的加强位置和支撑情况来确定。

三、工字钢对接加强板尺寸的优化设计为了进一步提高工字钢对接加强板的性能，可以进行尺寸的优化设计。

优化设计的目标是在满足结构强度和稳定性要求的前提下，尽量减小加强板的尺寸和重量。

在进行优化设计时，可以考虑采用工字钢对接加强板的组合形式，通过合理的组合来减小加强板的尺寸。

此外，还可以采用高强度材料和特殊的加工工艺，以进一步提高加强板的性能。

四、工字钢对接加强板尺寸的应用案例工字钢对接加强板广泛应用于各种建筑结构中。

以钢结构建筑为例，工字钢对接加强板可以用于加固柱、梁、墙体等部位，提高结构的整体强度和稳定性。

工字钢对接加强板还可以用于加固桥梁、塔吊等大型工程设施。

工字钢对接工艺强度验算书焊缝质量等级应符合现行国家标准《钢结构工程施工质量验收规范》GB 50205的规定，规范将对接焊缝质量分为一级、二级和三级，考虑到实际施工中对接焊缝很难达到一级、二级的质量要求，因此，本次验算是针对焊缝质量等级为三级来进行强度验算。

对于采用自动焊、半自动焊和E43型焊条的手工焊，构件钢材为Q235钢的对接焊缝，其焊缝的抗压强度设计值2/215mm N f w c =和抗剪强度设计值2/125mm N f w v =均与母材的强度设计值相同，而三级的抗拉对接焊缝强度设计值为2/185mm N f w t =，Q235钢的抗拉强度设计值为2/215mm N f =，因此，需验算工字钢在采用对接焊缝以及周边焊共同作用时，焊缝的抗拉强度能否达到母材的抗拉强度设计值即可。

一、I22b 工字钢加强钢板选取计算1、I22b 工字钢截面达到设计强度的弯矩计算I x =3570cm 4 W x =325cm 3 I x / S x =18.7cm t w =12.3mm d=9.5mm设计强度）(/2151032523max mm N M W M x =⨯= M max =215N/mm 2×325×103mm 3=69.875KN.m I x ——x 轴的截面惯性矩 W x ——x 轴的截面模量 t w ——工字钢翼缘板厚度 d ——工字钢腹板厚度M max ——使截面达到材料设计强度的计算截面弯矩2、三级焊缝达到设计强度的弯矩计算三级的抗拉对接焊缝强度设计值为2/185mm N f w t =2/185mm N W M==σM=185N/mm 2×325×103mm 3=60.125KN.m 3、加强钢板截面尺寸计算焊缝对截面抵抗的削弱在腹板处和翼缘板处，由于施工中对翼缘板处平整的要求，一般不在翼缘板处加强，因此在腹板两边添加加强钢板来弥补焊缝对截面的削弱。

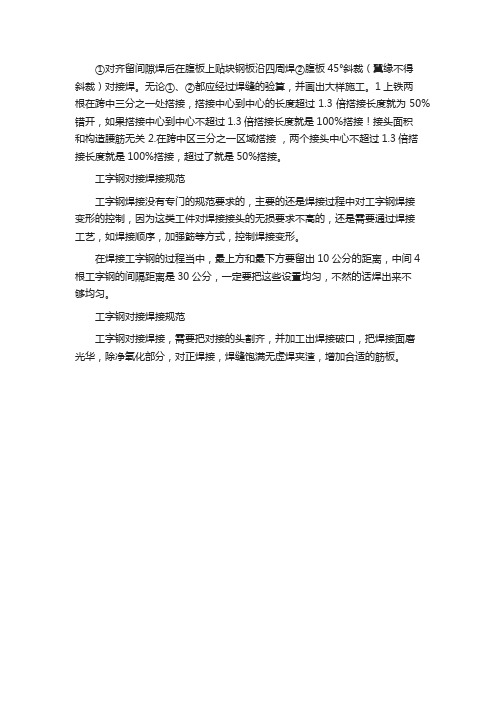

①对齐留间隙焊后在腹板上贴块钢板沿四周焊②腹板45°斜裁（翼缘不得斜裁）对接焊。

无论①、②都应经过焊缝的验算，并画出大样施工。

1上铁两根在跨中三分之一处搭接，搭接中心到中心的长度超过1.3倍搭接长度就为50%错开，如果搭接中心到中心不超过1.3倍搭接长度就是100%搭接！接头面积和构造腰筋无关 2.在跨中区三分之一区域搭接，两个接头中心不超过1.3倍搭接长度就是100%搭接，超过了就是50%搭接。

工字钢对接焊接规范工字钢焊接没有专门的规范要求的，主要的还是焊接过程中对工字钢焊接变形的控制，因为这类工件对焊接接头的无损要求不高的，还是需要通过焊接工艺，如焊接顺序，加强筯等方式，控制焊接变形。

在焊接工字钢的过程当中，最上方和最下方要留出10公分的距离，中间4根工字钢的间隔距离是30公分，一定要把这些设置均匀，不然的话焊出来不够均匀。

工字钢对接焊接规范工字钢对接焊接，需要把对接的头割齐，并加工出焊接破口，把焊接面磨光华，除净氧化部分，对正焊接，焊缝饱满无虚焊夹渣，增加合适的筋板。

一、常见的钢筋焊接直径要求钢筋的焊接直径主要决定于钢筋直径和工程设计要求。

普通的焊接直径一般在8mm左右，大直径的焊接直径一般在10mm以上。

对于不同的焊接工艺和材料，其焊接直径有具体的要求。

例如，电弧焊可以使用8-12mm的焊接直径；气体保护焊可以使用6-10mm的焊接直径；激光焊则可以使用小于3mm的焊接直径。

总的来说，在选择焊接直径时，应根据具体的情况进行选择，以达到最佳的焊接效果和质量。

二、相关标准国家标准《建筑工程施工焊接工艺评定规范》中规定了钢筋焊接的具体要求和标准，其中包括焊接直径的规定。

根据国家标准的规定，焊接直径是指用于焊接钢筋的焊条或焊丝的直径。

故焊接直径应小于焊接钢筋的直径，通常建议选择焊接直径比钢筋直径小1-2mm。

此外，还有如下标准需要注意：1、当焊接极性为正极时，焊接直径应比负极时的焊接直径增加0.5mm；2、在同一工程中，同一种类的焊接直径应尽可能选择相同，不同种类的焊接直径之间应适当过渡，最好不要超过2个焊接直径的差异，这样可以保证焊缝的质量和强度统一。
