钢筋计算例题详解：
某建筑物有3根现浇钢筋混凝土梁L1，配筋如下图，③、④号钢筋为45°弯起，⑤号箍筋按抗震结构要求，试计算各号钢筋下料长度及3根梁钢筋总重量，钢筋保护层厚度取25mm,。
注：各种钢筋单位长度的重量为：Φ6（0.222kg/m），Φ10（0.617kg/m），Φ20（2.47kg/m）
1号钢筋：
下部通长筋2根，单根长度=6+0.24-0.025*2=6.19m，2根重
6.19*2*2.49=30.83kg
2号钢筋：
上部通长筋2根，末端180°弯钩，单根长度
=6+0.24-0.025*2+6.25d*2=6.315m，2根重量6.315*2*0.617=7.79kg
3号和4号钢筋长度相同，
由图可知锚固长度为200，弯起钢筋增加长度=（500-25*2）*（1/sin45°-1）*2=373mm，
则3号和4号钢筋长度均为6+0.24+0.025*2+0.2*2+0.373=6.963m，重量均为6.963*2.47=17.20kg
5号箍筋末端135°弯钩，双肢箍，
根数=（6000-240-50*2）/200+1=30根，单根长度=【（0.5-0.025*2）+
（0.2-0.025*2）】*2+4.9d*2=1.2588m，总重量为1.2588*30*0.222=8.38kg 以上全部加起来乘以3为三根梁钢筋的重量
【本文档内容可以自由复制内容或自由编辑修改内容期待你的好评和关注，我们将会做得更好】。
二级造价师钢筋算量例题讲解说到二级造价师的钢筋算量，大家是不是脑袋一晕，感觉这又是一个让人头大的技术活儿？其实吧，钢筋算量这件事儿说复杂也不复杂，关键是得掌握方法，找准“窍门”。
今天呢，我就来跟大家聊聊，怎么才能在这个看似复杂的计算过程中，摸着石头过河，轻松搞定它。
首先啊，钢筋算量这活儿可不是瞎算。
你看这钢筋，大小不一，形态各异，轻轻松松就能把你绕进迷宫里去。
咱们一般来说，算钢筋量就是要根据图纸，依照钢筋的直径、长度、数量来计算。
不过呢，这里头的玄机就在于，你得准确无误地把每一根钢筋的长度和弯曲的形状算清楚。
比如，钢筋一弯，长度就得加点“弯道费”，所以咯，图纸上没写明的弯头就得自己算清楚。
再说了，钢筋的类型也是五花八门，什么单根的、捆绑的、交叉的，不同的类型可不是都按同样的方式算。
你想，单根钢筋算量就直接按直线算，长度乘数量就完事了；但要是捆绑在一起的，哎，这可就得算成捆的数量，免得浪费。
哎呀，真的是，钢筋这事儿没你想象的那么简单，但也不至于难到吃不下饭，吃不下睡不着。
说到这里，有些朋友可能会担心，万一图纸上没给出所有的数据怎么办？别着急，这时你就得动脑子了。
钢筋的总长度有时可以通过对比同类结构来推算，或者找经验丰富的师傅询问他们的常用估算方法。
也可以参考以前做过的类似项目，看看他们是怎么估算的。
你说是吧，经验值在这里起了大作用，别小看了这些“套路”，有时候一招鲜吃遍天。
作为一名二级造价师，光靠纸上谈兵是不够的。
你还得亲自上工地看一看，摸一摸，才知道钢筋到底长什么样。
这样才能确保计算的准确性，免得到时候结果出来，发现和实际情况不符，最后弄得自己像“头顶长草”，尴尬得不行。
搞好了，整个项目进展就顺风顺水，搞砸了，后续得小心翼翼处理得不知所措，弄得人心惶惶。
其实嘛，钢筋算量这事儿，就像打游戏似的，一开始看起来是个挑战，但是玩得熟了，你会发现其实也没那么难，反而是充满了乐趣。
每次算完一部分钢筋，心里都会有一种“我太牛了”的满足感。
工程造价(造价员培训学习资料)之243钢筋工程量计算.txt爱一个人很难，恨一个人更难，又爱又恨的人最难。
爱情永远不可能是天平，想在爱情里幸福就要舍得伤心！有些烦恼是我们凭空虚构的，而我们却把它当成真实去承受。
本文由ashasjahaksdh贡献ppt文档可能在WAP端浏览体验不佳。
建议您优先选择TXT，或下载源文件到本机查看。
钢筋工程量计算1、计算规则：、计算规则： ? (1)钢筋工程应区别现浇、预制构件、不同钢种钢筋工程应区别现浇、钢筋工程应区别现浇预制构件、和规格，分别按设计长度乘以单位重量，和规格，分别按设计长度乘以单位重量，以吨计算。
计算。
(2)计算钢筋工程量时，设计已规定钢筋搭接长计算钢筋工程量时，计算钢筋工程量时度的，按规定搭接长度计算；度的，按规定搭接长度计算；设计未规定搭接长度的，已包括在钢筋的损耗率之内，不另计长度的，已包括在钢筋的损耗率之内，算搭接长度，钢筋电渣压力焊接、算搭接长度，钢筋电渣压力焊接、套筒挤压等接头，以个计算。
接头，以个计算。
（3）铁件、支架的计算）铁件、固定预埋螺栓、铁件的支架，固定双层钢筋的铁马登、固定预埋螺栓、铁件的支架，固定双层钢筋的铁马登、垫铁件，按审定的施工组织设计规定计算，垫铁件，按审定的施工组织设计规定计算，套相应定额项目。
额项目。
（4）钢筋计算需要按规定分别计取损耗）现浇3%，现浇，预制分构件损耗不同计算内容钢筋长度、钢筋根数钢筋长度、钢筋重量钢筋重量计算公式 0.617d2 钢筋接头 ? 钢筋汇总（按直径）钢筋汇总钢筋汇总（按直径）钢筋的表示方法、钢筋的表示方法、构造要求钢筋的表示方法混凝土结构中，常使用的钢筋有：混凝土结构中，常使用的钢筋有： 1、HPB235级钢筋符号为，Ⅰ级，级钢筋(符号为、级钢筋符号为Ф，热轧光圆钢筋）。
热轧光圆钢筋）。
2、HRB335级钢筋符号为，Ⅱ级，级钢筋(符号为、级钢筋符号为Ф，热轧带肋钢筋）热轧带肋钢筋）3、HRB400级钢筋符号为Ф，Ⅲ级，、级钢筋(符号为级钢筋热轧带肋钢筋）。

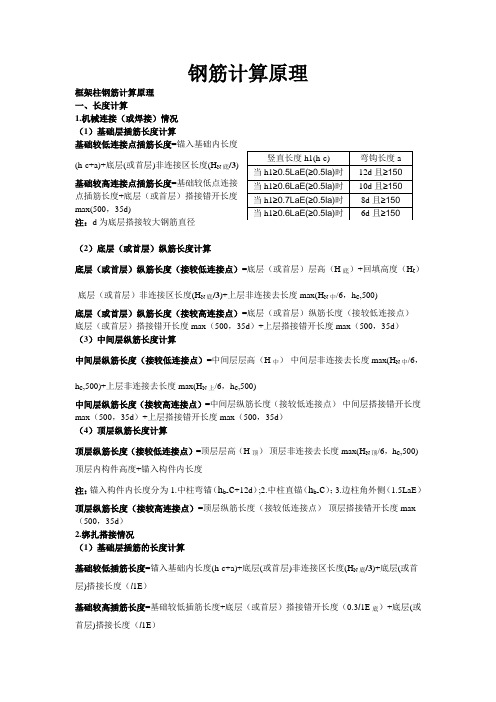

钢筋计算原理框架柱钢筋计算原理一、长度计算1.机械连接（或焊接）情况（1）基础层插筋长度计算基础较低连接点插筋长度=锚入基础内长度(h-c+a)+底层(或首层)非连接区长度(H N 底/3)基础较高连接点插筋长度=基础较低点连接点插筋长度+底层（或首层）搭接错开长度max(500，35d)注：d 为底层搭接较大钢筋直径（2）底层（或首层）纵筋长度计算 底层（或首层）纵筋长度（接较低连接点）=底层（或首层）层高（H 底）+回填高度（H t ）-底层（或首层）非连接区长度(H N 底/3)+上层非连接去长度max(H N 中/6，h c ,500) 底层（或首层）纵筋长度（接较高连接点）=底层（或首层）纵筋长度（接较低连接点）-底层（或首层）搭接错开长度max （500，35d ）+上层搭接错开长度max （500，35d ）（3）中间层纵筋长度计算中间层纵筋长度（接较低连接点）=中间层层高（H 中）-中间层非连接去长度max(H N 中/6，h c ,500)+上层非连接去长度max(H N 上/6，h c ,500)中间层纵筋长度（接较高连接点）=中间层纵筋长度（接较低连接点）-中间层搭接错开长度max （500，35d ）+上层搭接错开长度max （500，35d ）（4）顶层纵筋长度计算顶层纵筋长度（接较低连接点）=顶层层高（H 顶）-顶层非连接去长度max(H N 顶/6，h c ,500)-顶层内构件高度+锚入构件内长度注：锚入构件内长度分为1.中柱弯锚（h b -c +12d ）;2.中柱直锚（h b -c ）；3.边柱角外侧（1.5LaE ） 顶层纵筋长度（接较高连接点）=顶层纵筋长度（接较低连接点）-顶层搭接错开长度max （500，35d ）2.绑扎搭接情况（1）基础层插筋的长度计算基础较低插筋长度=锚入基础内长度(h-c+a)+底层(或首层)非连接区长度(H N 底/3)+底层(或首层)搭接长度（l 1E ）基础较高插筋长度=基础较低插筋长度+底层（或首层）搭接错开长度（0.3l 1E 底）+底层(或首层)搭接长度（l 1E ） 竖直长度h1(h-c) 弯钩长度a 当h1≥0.5LaE(≥0.5la)时 12d 且≥150 当h1≥0.6LaE(≥0.5la)时 10d 且≥150 当h1≥0.7LaE(≥0.5la)时 8d 且≥150 当h1≥0.6LaE(≥0.5la)时 6d 且≥150竖直长度h1(h-c) 弯钩长度a当h1≥0.5LaE(≥0.5la)时12d且≥150当h1≥0.6LaE(≥0.5la)时10d且≥150当h1≥0.7LaE(≥0.5la)时8d且≥150当h1≥0.6LaE(≥0.5la)时6d且≥150（2）底层（或首层）纵筋长度计算底层（或首层）纵筋长度（接较低连接点）=底层（或首层）层高（H底）+回填高度（H t）-底层（或首层）非连接区长度(H N底/3)+上层非连接去长度max(H N中/6，h c,500)+中间层搭接长度（l1E）底层（或首层）纵筋长度（接较高连接点）=底层（或首层）纵筋长度（接较低连接点）-底层（或首层）搭接错开长度（0.3l1E）-底层(或首层)搭接长度（l1E）+中间层搭接错开长度（0.3l1E中）+中间层搭接长度（l1E）（3）中间层纵筋长度计算中间层纵筋长度（接较低连接点）=中间层层高（H中）-中间层非连接去长度max(H N中/6，h c,500)+上层非连接去长度max(H N上/6，h c,500)+顶层搭接长度（l1E）中间层纵筋长度（接较高连接点）=中间层纵筋长度（接较低连接点）-中间层搭接错开长度（0.3l1E）-中间层搭接长度（l1E）+顶层搭接错开长度（0.3l1E）+顶层搭接长度（l1E）（4）顶层纵筋长度长度计算顶层纵筋长度（接较低连接点）=顶层层高（H顶）-顶层非连接去长度max(H N顶/6，h c,500)-顶层内构件高度+锚入构件内长度注：锚入构件内长度分为1.中柱弯锚（h b-c+12d）;2.中柱直锚（h b-c）；3.边柱角外侧（1.5LaE）顶层纵筋长度（接较高连接点）=顶层纵筋长度（接较低连接点）-顶层搭接错开长度（0.3l1E）-顶层搭接长度（l1E）二、箍筋的计算（1）长度算法2*2外围封闭箍筋外皮长度=(b+h)*2-8c+8d+1.9d*2+max(10d,75)*22*2外围封闭箍筋中心线长度=(b+h)*2-8c+4d+1.9d*2+max(10d,75)*2拉筋只勾住纵筋外皮长度=h-2c+2d+1.9d*2+max(10d,75)*2拉筋同时勾住纵筋和箍筋外皮长度=h-2c+2d+1.9d*2+max(10d,75)*2拉筋同时勾住纵筋和箍筋中心线长度=h-2c+2d+1.9d*2+max(10d,75)*2（2）根数计算机械（或焊接）连接情况基础层箍筋根数=max[2,(h-c)/500(取整)+1]注：后面的+1可以换成-1或不加不减，基础内部的箍筋主要是绑扎纵筋时起固定纵筋的作用，一般只用最外围的封闭箍筋，计算根数时候根据具体情况酌情处理。
梁钢筋算量例题及解析一、梁钢筋算量例题（一）例题咱就说有这么一个简单的梁啊，梁的长度是6米，截面尺寸是300mm×500mm（宽×高）。
混凝土强度等级是C30，抗震等级为二级。
梁的纵筋采用HRB400钢筋，箍筋采用HPB300钢筋。
梁的上部纵筋是2根直径为20mm的钢筋，下部纵筋是3根直径为22mm的钢筋，箍筋是直径为8mm的钢筋，加密区间距为100mm，非加密区间距为200mm。
那咱来算算这个梁的钢筋量。
（二）纵筋计算1. 上部纵筋纵筋长度计算呢，咱得考虑锚固长度。
对于HRB400钢筋，在C30混凝土、二级抗震等级下，锚固长度是按公式算的，这个公式有点复杂，不过咱们就按照规范来，锚固长度LaE取35d（d为钢筋直径）。
那20mm直径的钢筋，锚固长度就是35×20 = 700mm。
纵筋长度 = 梁长+ 2×锚固长度= 6000 + 2×700 = 7400mm。
2. 下部纵筋同样的道理，22mm直径的钢筋，锚固长度LaE = 35×22 = 770mm。
纵筋长度= 6000 + 2×770 = 7540mm。
纵筋重量计算呢，按照公式，重量 = 钢筋长度×每米重量。
每米重量可以查钢筋理论重量表，直径20mm的钢筋每米重量是2.47kg/m，直径22mm的钢筋每米重量是2.98kg/m。
上部纵筋重量= 7400×2.47÷1000 = 18.278kg（保留三位小数）。
下部纵筋重量= 7540×2.98÷1000 = 22.469kg（保留三位小数）。
（三）箍筋计算1. 加密区长度按照规范，二级抗震等级下，加密区长度为梁高的 1.5倍且大于等于500mm。
梁高500mm，1.5×500 = 750mm，所以加密区长度取750mm。
2. 加密区箍筋数量加密区箍筋数量=（加密区长度÷加密区间距+ 1）。
钢筋算量练习题钢筋算量练习题一、引言钢筋算量是建筑工程中非常重要的一项工作，它涉及到对建筑结构中的钢筋进行计算和估算。
在工程实践中，掌握钢筋算量的方法和技巧对于工程师和施工人员来说至关重要。
本文将通过一些练习题来帮助读者巩固和提高钢筋算量的能力。
二、练习题1. 一栋楼房的柱子高度为10米，柱子的截面为40cm×40cm，按照每根柱子的纵向钢筋间距为20cm，横向钢筋间距为30cm，柱子的钢筋算量是多少？解析：首先计算柱子的截面面积，即40cm×40cm=1600cm²。
然后计算纵向钢筋的数量，柱子高度为10米，即1000cm，纵向钢筋间距为20cm，所以纵向钢筋的数量为1000cm÷20cm=50根。
再计算横向钢筋的数量，柱子的截面面积为1600cm²，横向钢筋间距为30cm，所以横向钢筋的数量为1600cm²÷30cm=53.33根（取整数为53根）。
因此，柱子的钢筋算量为50根纵向钢筋和53根横向钢筋。
2. 一栋楼房的梁长为8米，梁的截面为30cm×60cm，梁的钢筋算量是多少？解析：首先计算梁的截面面积，即30cm×60cm=1800cm²。
然后计算梁的钢筋数量，梁长为8米，即800cm，假设纵向钢筋间距为20cm，所以纵向钢筋的数量为800cm÷20cm=40根。
因此，梁的钢筋算量为40根纵向钢筋。
3. 一栋楼房的楼板面积为200平方米，楼板厚度为15cm，楼板的钢筋算量是多少？解析：首先计算楼板的体积，楼板面积为200平方米，楼板厚度为15cm，所以楼板的体积为200平方米×15cm=3000立方米。
然后计算楼板的钢筋数量，假设楼板钢筋的间距为30cm，楼板的钢筋数量为3000立方米÷30cm=10000根。
因此，楼板的钢筋算量为10000根。
4. 一栋楼房的墙体长度为20米，墙体的高度为3米，墙体的厚度为30cm，墙体的钢筋算量是多少？解析：首先计算墙体的体积，墙体长度为20米，墙体高度为3米，墙体厚度为30cm，所以墙体的体积为20米×3米×30cm=180立方米。
注：重点是框架梁的计算一、钢筋锚固值钢筋锚固(或”收头)是使钢筋不被从混凝土中拨出来,要在钢筋末端弯钩外,还需把钢筋伸入支座处,最小锚固长度La,抗震锚固长度Lae。
抗震构件：剪力墙、框架柱、框架梁、桩基础；不抗震构件：板、楼梯、独立基础、条形基础、筏基、非框架梁；注：1、非抗震、直径小于等于25mm，表16与表17中两系数值都等12、任何情况la大于等于是200mm;对于一、二级抗震laE大于等于1.15 ×200三级抗震laE大于等于1.05 ×200四级抗震laE大于等于1 ×200锚固长度=受拉钢筋锚固长修正系数×基本锚固长度抗震锚固长度=抗震锚固长修正系数×受拉钢筋锚固长度修正系数×Lab二、搭接长度当钢筋长度超过9m，才需搭接，接头个数=总长/9000（向上取整）-1三、钢筋的连接（钢筋长度一般9m）钢筋连接方式有三种：1：绑扎连接（连接区段长度：大于等于0.65Ll且小于等于1.3Ll ）2：机械连接（连接区段长度：35d）3：焊接（连接区段长度：35d且大于等于500mm)注：不宜采用绑扎搭接的连接（1）受拉钢筋直径>25mm及受压钢筋直径>28mm时；（2）纵向受拉钢筋不应采用；（3）纵向受力钢筋连接位置宜避开梁端、柱端箍筋加密区；如必须连接时，应采用机械连接或焊接；四、钢筋重量钢筋重量=设计长度×根数×钢筋密度重点第一节梁钢筋构造三维图解与计算一、梁通长筋计算1：上部通长筋长度计算上部通长筋长度=净跨长+左支座锚固长度+右支座锚固长度左、右支座锚固长度的取值判断：（1）直锚（支座宽够长），hc（柱宽）-保护层厚度≧LaE锚固长度=max(LaE,0.5hc+5d)上部通长筋长度=净跨长+ max(LaE,0.5hc+5d) ×2（2）弯锚(支座宽不够），hc（柱宽）-保护层厚度<LaE锚固长度=hc-保护层厚度+15d上部通长筋长度=净跨长+ hc左-保护层厚度+15d + hc右-保护层厚度+15d （3）当为屋面框架梁时，上部通长筋伸入支座端弯拆至梁底。
钢筋计量计价主讲人：赵海霞一、现浇混凝土钢筋（010416001）1、工程量计算以t计工程量=钢筋长度×线密度2、项目特征钢筋种类、规格3、工作内容钢筋制作、运输、安装平法钢筋学习平法钢筋学习平法钢筋学习平法钢筋学习平法钢筋学习集中柱注表示:框架梁KL1,3跨,一端有悬,截面为300*600;箍筋为I级钢筋,直径8,加密区间距为100,非加密区间距为200,均为两肢箍;上部通长筋为2根直径22的二级钢;原位标注表示:支座1上部纵筋为4根直径22的二级钢,支座2两边上部纵筋为6根直径22的二级钢分两排,上一排为4根,下一排为2根;第一跨跨距3600,下部纵筋为3根直径18的二级钢,全部伸入支座,第二跨跨距5800,下部纵筋为4根直径18的二级钢,全部伸入支座;以后类推.平法钢筋学习平法钢筋学习平法钢筋学习平法钢筋学习1.当hw（梁腹板高）≥450时，在梁的两个侧面应沿高度配置纵向构造钢筋；纵向构造钢筋间距a≤200，其锚固长度取15d。
2.当梁宽≤350时，拉筋直径为6mm ；梁宽＞350时，拉筋直径为8mm。
拉筋间距为非加密区箍筋间距的两倍。
即间距400mm，拉筋弯钩长度为10d。
当设有多排拉筋时，上下两排拉筋竖向错开设置。
平法钢筋学习 主次梁相交处平法钢筋学习柱：框架柱纵向钢筋直径d＞２８时，不宜采用绑扎搭接接头。
例1、见下图，板混凝土强度等级C25,板厚100mm，梁居中，梁宽均为300mm，板中未注明的分布筋φ6@200，计算板中钢筋。
板内钢筋说明板的分类 单块板钢筋从距板边50mm开始布置混凝土保护层：纵向受力钢筋的外表面到截面边缘的垂直距离。
作用有三：减少砼开裂后纵向钢筋的锈蚀、高温时使钢筋的温度上升减缓、使纵筋与砼有较好的粘结。
①号钢筋φ10@200单根长=轴线长+两个弯钩长=3.9×2+6.25d×2=7.8+6.25×0.01×2=7.925m根数=（7.8-0.15×2-0.05×2）÷0.2+1 =38根总长=7.925×38=301.15m②号钢筋φ8@200单根长=轴线长+两个弯钩长=3.9×2+6.25d×2=7.8+6.25×0.008×2=7.9m根数=［(3.9-0.15×2-0.05×2)÷0.2+1］×2 =38根总长=7.9×38=300.2m③号钢筋φ10@150单根长=直线长+两个弯钩长=直线长+（板厚-保护层）×2=1.1×2+（0.1-0.015）×2=2.34m根数=［(7.8-0.15×2-0.05×2)÷0.15+1］×3+ ［(3.9-0.15×2-0.05×2)÷0.15+1］×4 =253根总长=2.34×253=592.02m汇总Φ10钢筋重量=（301.15+592.02）×0.617 =551.09kg=0.551tΦ8钢筋重量=300.2 ×0.395=118.58kg=0.119t合计：0.551T+0.119T=0.670t010********* 现浇混凝土钢筋0.670t Φ12以内的圆钢例2、见下图，框架梁配筋图，抗震等级为二级，混凝土C30，框架柱450×450mm,配筋12Φ20,在正常环境下使用，计算梁的钢筋。
土建预算员钢筋计算例题一、柱钢筋1.柱纵筋单根长度=柱基础内插筋+柱净高+锚固长度+搭接长度*搭接个数搭接长度（Lle）：如为机械连接或焊接连接时，搭接长度为0a.柱基础内插筋长度=基础高-基础保护层+弯折长度搭接长度（Lle）：如果考试时候题中说明为不考虑，不用计算弯折长度：当基础高>LaE时，弯折长度为max（6d，150）当基础高≤LaE时，弯折长度为15db.柱净高长度：基础顶面——顶层梁地面之间的垂直高度c.顶层锚固长度：①中柱锚固长度=梁高-保护层+12d②边、角柱锚固长度：⑴内侧钢筋锚固长度同中柱⑵外侧钢筋锚固长度：1.5LaE（考试用）2.柱箍筋：单根长度=（b-2c+h-2c）*2+2* max（10d，75）b.柱宽；h.柱高；c.柱保护层根数=（加密区长度/加密区间距+1）+（非加密区长度/非加密区间距-1）加密区长度：①嵌固部分以上长度为：hn/3（hn本层柱净高）②非嵌固部分以上长度为：max（hc，hn/6，500）（考试用）③柱梁节点加密区长度为：梁高+max（hc，hn/6，500）（考试用）④当有刚性地面时，除柱端钢筋加密区外尚应在刚性地面上、下各500mm的高度范围内加密箍筋。
二、梁钢筋1.梁上部纵筋长度=总净跨长+左锚固+右锚固+搭接长度*搭接个数搭接长度：如为机械连接或焊接连接时，搭接长度为0左（右）锚固长度：当hc-保护层<LaE时，弯锚，锚固长度=支座宽-保护层+15d当hc-保护层≥LaE时，直锚，锚固长度= max（LaE，0.5hc+5d）保护层：是柱保护层2.下部通长筋长度=净跨长+左锚固+右锚固+搭接长度*搭接个数左（右）锚固长度：同梁上部钢筋（下部钢筋在中支座中的锚固能直锚的时候直锚）3.上部端支座负筋：第一排=1/3净跨长+左（右）锚固长度第二排=1/4净跨长+左（右）锚固长度左（右）锚固长度：同梁上部钢筋4.上部中间支座负筋：第一排=1/3净跨长*2（净跨长取相邻两跨最大值）+支座宽第二排=1/4净跨长+*2（净跨长取相邻两跨最大值）+支座宽5.架立筋单长=净跨长-净跨长/3*2+150*26.箍筋单长（2肢箍）=（长-2保+宽-2保）*2+2* max（10d，75）根数加密区根数=[（加密区长度-50）/加密区间距+1]*2非加密区根数=（净跨长-2*加密区长度）/非加密区间距-1加密区长度：一级抗震：max（2Hb，500）二级——四级抗震：max（1.5Hb，500）7.侧面纵向钢筋（腰筋）构造筋长度（G打头的钢筋）=净跨长+2*15d抗扭筋长度（N打头的钢筋）=净跨长+2*锚固长度锚固长度同框架梁下部钢筋8.拉筋：当梁宽≤350时，拉筋直径为？6（计算工程量时用？6.5来计算）当梁宽＞350时，拉筋直径为？8拉筋单长=梁宽-2*保+2* max（10d，75）拉筋根数=[（净跨长-50*2）/（非加密区间距*2）+1]*（腰筋根数/2）9.附加吊筋：吊筋单根长度=次梁宽+2*50+2*（梁高-2保）/sin45°（sin60°）+2*20d当主梁高≤800时，吊筋角度为45度；当主梁高＞800时，吊筋角度为60度。
钢筋工程量计算例题一、计算多跨楼层框架梁KL1的钢筋量，如图所示。
柱的截面尺寸为700×700，轴线与柱中线重合计算条件见表1和表2表1表2钢筋单根长度值按实际计算值取定，总长值保留两位小数，总重量值保留三位小数。
解：1．上部通常筋长度 2Φ25单根长度L1=Ln+左锚固长度+右端下弯长度判断是否弯锚：左支座hc-c=（700-30）mm =670mm＜LaE=29d=29×25=725mm，所以左支座应弯锚。
锚固长度=max（0.4LaE+15d，hc-c+15d，LaE）=max（0.4×725+15×25，670+15×25，725）=max（665，1045,725）=1045mm=1.045m （见101图集54页）右端下弯长度（悬挑板上部钢筋下弯收头）：12d=12×25=300mm （见101图集66页）L1=6000+6900+1800-375-25+1045+300=15645mm=1.5645m由以上计算可见：本题中除构造筋以外的纵筋在支座处只要是弯锚皆取1045mm，因为支座宽度和直径都相同。
