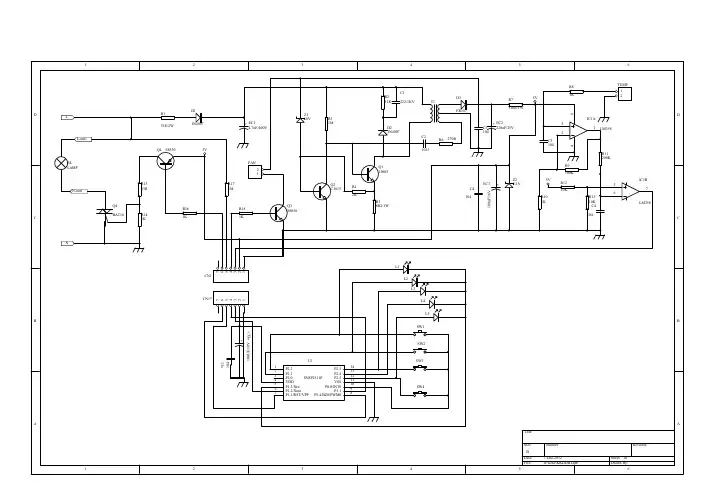

苏泊尔电磁炉电路图集TD0303灯板原理图（前锋）TD0303主板电路原理图（前锋）QF-139-08(主)TD0305灯板电路原理图（前锋）TD0305主板电路原理图（前锋）QF-096-05(主) QF-100-08T0306灯板电路原理图（前锋）T0307主板、灯板电路原理图（前锋）QF-101-02(主) QF-078-02推荐精选TD0309主板、灯板电路原理图（前锋） QF-134-06(主) QF-136-03TD0310主板、灯板电路原理图（前锋）前锋－134－06（主）前锋－136－03TD0322灯板电路原理图（前锋） QF-836TD0322主板电路原理图（前锋）QF-7TD0411灯板电路原理图（前锋） QF-SL395TD0411主板电路原理图（前锋） QF-876-01CTD0412灯板电路原理图（一）（前锋）TD0412主板电路原理图(一) （前锋）TD0413灯板电路原理图（前锋）TD0413主板电路原理图（前锋）TD0418灯板电路原理图（前锋）TD0418主板电路原理图（前锋）TD0418灯板电路原理图（瑞德）TD0418主板电路原理图（瑞德）2005年电路图集TD0501CT、TD0501T灯板（一）电路原理图（前锋）TD0501CT、TD0501T灯板（二）电路原理图（前锋）TD0501CT、TD0501T主板（二）电路原理图（前锋QF－1058－02）TD0501T、TD0501CT灯板电路原理图（瑞德）TD0501T、TD0501CT主板电路原理图（瑞德）TD0501T、TD0501CT灯板电路原理图（拓邦）TD0501T、TD0501CT主板电路原理图（拓邦）TD0503T主板电路原理图（前锋）TD0504灯板电路原理图（前锋）。
专题33电热器及其档位问题【核心考点精讲】1、原理：电热器档位越高，对应的实际功率越大；2、公式：R U P 2=（1）S1接b 、S2断开时，R1和R2串联，电阻最大，实际功率小，处于低档，此时电路功率212R R U P +=总（串联电路合着求）（2）断开S1、闭合S2时，只有R1接入电路，处于中档，此时电路功率12R U P =总（3）S1接b 、S2闭合时，R1和R2并联，电阻最小，实际功率大，处于高档，此时电路功率2212R U RU P +=总（并联电路分着求）（1）S1闭合、S2断开时，R1和R2串联，电阻最大，实际功率小，处于低档，此时电路功率212R R U P +=总（2）S1、S2闭合时，只有R1接入电路，电阻最小，实际功率大，处于高档，此时电路功率12R U P =总【必刷题型精练】1．（2022•湖北中考）某款家用电热取暖器有两个挡位，它正常工作时，下列说法正确的是（）A．取暖器的电热丝是由电阻率小、熔点高的材料制成B．“高温”挡一定比“低温”挡产生的热量多C．“高温”挡一定比“低温”挡的工作电阻大D．连接电热丝的导线比电热丝的电阻小2．（2021•淄博中考）如图所示，图甲是某款即热式电热水龙头，图乙是它的电路原理图，R1和R2是阻值分别为22Ω和44Ω的电热丝。
通过旋转手柄改变与开关S接触的两个相邻触点，实现冷水、温水、热水挡的切换。
则（）A．开关S接触2、3触点时，水龙头放出的是热水B．开关S接触3、4触点时，电热丝R1、R2串联C．水龙头在温水挡正常工作时的电流是15AD．水龙头在热水挡正常工作时的功率是3300W3．（2022•常德模拟）某型号电饭煲有加热和保温功能，图甲所示为其内部电路原理图，图乙是该电饭煲工作时电功率与时间的关系图像，关于电饭煲工作时下列说法中正确的是（）A．开关S接触点2时，电饭煲处于加热状态B．开关S接触点1时，电饭煲处于保温状态C．电饭煲处于加热状态时的功率是800WD．保温状态下电饭煲1min消耗200J的电能4．（2022•聊城模拟）某型号的电热毯有高温和低温两个挡，其内部电路原理图和主要参数如图和表所示，R1是发热体，以下说法正确的是（）额定电压220V高温发热功率121W低温发热功率44W交流频率50HzA．当S闭合时是低温挡B．发热体的电阻是40ΩC．在低温挡工作1min发热体产生的热量是44JD．实际电压为200V时，高温挡实际发热功率是100W5．（2022•常州中考）某型号电饭锅有加热和保温两挡，电路如图所示，220V电压下，其加热挡功率为1100W，保温挡功率为20W。
微波炉电路原理图微波炉电路原理图元器件功能作用说明：F1 保险微波炉常用规格是8A。
外形大号。
限制整机电流。
比较特别的是当S1、S2，损坏，短接。
S3 接通。
烧断保险。
防止微波炉未关闭炉门时候工作。
ST 热保护器。
温度保护。
一般安装在磁控管外壳上面。
监控磁控管温度，防止温度过高损坏磁控管。
S4 定时器开关。
在功率控制总成内。
整个微波炉是否工作的总电源开关。
有电路图分析可知道。
炉灯是好的，旋动定时器。
灯必须亮。
否则功率控制定时器总成坏。
S1、S2 门锁监控开关。
防止微波炉泄漏。
当炉门关闭不严，有异物卡住的时候。
微波部分不工作。
S3 连锁监控开关。
当S1、S2，损坏，短接。
S3 接通。
烧断保险。
防止微波炉未关闭炉门时候工作。
S4、S5 功率控制器内部两个独立开关。
单独受控。
在功率控制时，串联工作。
M1 火力力调节电机。
M1、S4、S5 组成了功率控制总成。
在元器件实物中，还有一个档位调节控制一起组成一个整体，通过M1、220v电压工作电机带动齿轮轮，通过凸轮控制S4、S5的通断。
M2 转盘电机， M3 风扇电机。
由电路图可知，他们和大功率变压器初级L1 并联。
也就是说他们和磁控管供电同时通断。
同时工作，和停止。
L1 、L2、 L3 组成了大功率升压变压器。
L1大功率变压器初级接220V 交流。
L2大功率变压器次级输出2000V左右交流高压。
其一端接变压器铁芯，也就是外壳，一端单独接高压电容一端。
L3 大功率变压器另外一组次级。
输出4V左右的交流电压。
给磁控管阴极灯丝供电。
C 高压电容。
规格是1uf （有的0.91uf）耐压2100V交流。
内部并联了一个10M欧姆的电阻。
留意这样用万用表测量电容两端阻止时候，不是无穷大。
而是10M欧姆。
VD 高压二级管。
一端通过螺丝接微波炉金属外壳。
一端通过插头接电容一端。
MAG 磁控管，是一个整体，两个插头接通外电路。
外壳也是电路一端。
是微波炉易损件。
损坏需要整体更换。
