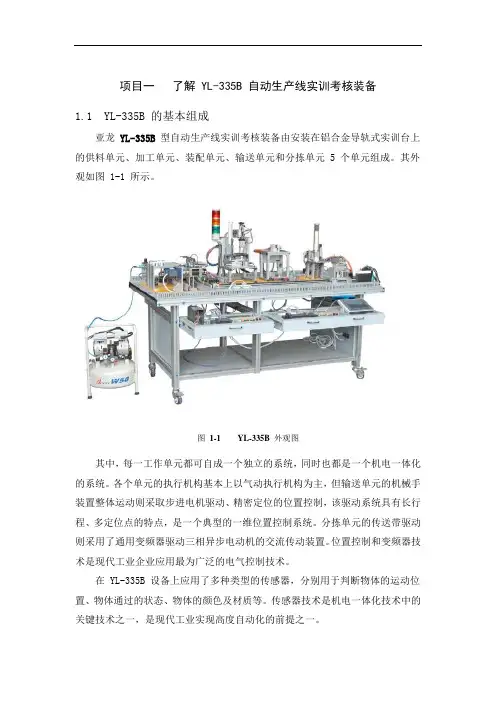

YL-335B的网络通信和人机界面组态
一、YL-335B的网络通信
1、采用RS-485串行接口总线
●硬件接口 RS-485通信接口，特点：信号线少，半双工通信方式。
一般的通信设置：站号、波特率、起始位、数据位数、停止位、奇偶校验、标题字符、终结字符、和检验；以及重试次数、通信超时设置等。
●使用西门子S7-200系列PLC的YL-335B，采用PPI协议通信方式，是S7-200 CPU最基本的通信方式。
PPI是一种主-从协议通信，主-从站在一个令牌环网中。
在主站CPU内用户调用网络读写指令实现通信。
网络组建步骤
⑴ 硬件连接，用PORT0口，Siemens提供两种网络接头，可用于方便地将多台设备与网络连接：标准网络接头和包括编程端口的接头，该编程端口允许您将编程站与网络连接，而不会干扰任何现有网络连接。
⑵ 设置：①为STEP 7-Micro/WIN设置波特率和网络地址（PG/PC设置）②在网络上搜索CPU（搜索时，可以按照特定波特率搜索网络或选择所有波特率）③为S7-200设置波特率和网络地址（网络上所有CPU均有唯一的地址，波特率必须相同）
⑶ 对主站CPU编程网络读写命令——利用网络读写命令向导实现
●使用FX系列PLC的YL-335B，采用N：N通信方式。
是一种简易的FX 系列PLC互连的通信方式。
采用广播方式通信，主站实现网络变量的刷新。
2、网络组建应注意的问题
⑴ 可靠地进行硬件连接。
不要带电拔插。
终端电阻的使用：在西门子S7-200 PPI网络中必须使用终端电阻。
⑵ 规划网络变量 充分考虑通信量的大小，存放地址
⑶ 建议：新建工程后先进行网络设置，然后存盘。
后续的编程是对已存盘文件的修改。
目的是确保网络的正常运行。
⑷ 应对网络出错的策略
二、人机界面组态
1、MCGS触摸屏（TPC7062KS）与计算机、PLC的连接
⑴硬件连接和设置
TPC7062KS的USB2口与计算机USB口连接，用来下载工程项目；
COM口与PLC连接。
注意：TPC7062K物理上用一个九针插口（公）作COM口，可用作RS232口或RS485口，COM口属性在设备窗口组态中设置。
串口引脚定义如下图1
图1 TPC7062K（S）串口引脚定义
●与S7-200PLC连接，用485口，如图2
图2 TPC7062K串口与S7-200系列PPI连接
●与FX系列PLC编程口连接，用232口，如图3
图3 TPC7062K串口与FX系列编程口连接
⑵设备组态
①在工作台中激活设备窗口，进入设备组态画面，点击工具条中的 打开“设备工具箱”，如图4(a)
图4(a)
②与S7-200系列PLC连接 在设备工具箱中，鼠标按顺序先后双击“通用串口父设备”和“西门子_S7200PPI”添加至组态画面窗口，如图4（b）所示。
提示是否使用西门子默认通讯参数设置父设备，如图4(c)，选择“是”
图4(b)
图4(c)
这时双击“通用串口父设备0”，弹出图4(d)所示的通用串口设备属性编辑窗口
图4(d)
注意，通用串口设备属性编辑窗口中，串口端口号为COM2，通讯波特率9600，数据位位数为8位，停止位位数为1位，数据校验方式为偶校验。
③与FX系列PLC编程口连接 在设备工具箱中，按先后顺序双击“通用串口父设备”和“三菱_FX系列编程口”添加至组态画面。
提示是否使用三菱FX系列编程口默认通讯参数设置父设备，则选择“是”。
设置后通用串口设备属性编辑窗口如图图4(e)所示。
图4(e)
注意，通用串口设备属性编辑窗口中，串口端口号为COM1，通讯波特率9600，数据位位数为7位，停止位位数为1位，数据校验方式为偶校验。
⑶用户窗口组态
用户窗口组态就是以图形和动画的形式显示数据，MCGS组态软件提供丰富的图形库，而且几乎所有的构件都可以设置动画属性。
通过属性设置，并使用户窗口中的动画构件关联实时数据库中的数据对象，动画构件按照数据对象的值进行相应的变化，从而达到“动”起来的效果。
用户窗口组态实训的基本要求：
①常用图元对象：几何图形（直线、弧线、矩形、圆角矩形等）、标签、位图
②常用动画构件：指示灯、按钮、开关、输入框等。
③实时数据库的变量关联
④简单脚本功能的编制
例：
⑷ 在设备编辑窗口中建立数据链接
选择 通道类型、通道地址、数据类型、读写类型。
