第1章 人机界面的硬件与工作原理
1.1 人机界面概述
1.1.1 人机界面
人机界面简称为HMI，在控制领域，HMI一般特指用于操作 人员与控制系统之间进行对话和相互作用的专用设备。人机界 面按工业现场环境应用来设计，它是PLC的最佳搭档。
人机界面的主要任务： 1）动态显示过程数据和开关量的状态。 2）用图形界面来控制过程，用按钮控制设备，修改参数。 3）显示报警和数据记录，打印报表和报警记录。 4）配方管理。 HMI用组态软件设计画面和实现与PLC的通信。不同厂家的 人机界面和组态软件互不兼容。人机界面一般可以用于各主要 生产厂家的PLC。
按键面板
无线移动面板
6．精彩系列面板 Smart 700 IE V3和Smart 1000 IE V3的显示器分别为7in和10in，专门与S7200和S7-200 SMART配套，集成了以太网接口、RS-422/485接口和USB接口， 组态软件为WinCC flexible SMART V3。Smart 700 IE V3具有很高的性价比。 8．HMI的组态软件 博途（TIA Port）是西门子的全集成自动化工程设计软件平台。 博途中的WinCC用于为精彩面板之外的西门子HMI和PC组态。它易于上手， 功能强大。带有丰富的图库，支持多语言组态和多语言运行。

精智面板
第二代精简面板有4.3in、7in、9in和12in的高分辨率64K色宽屏显示器，支 持垂直安装。有一个RS-422/RS-485接口或一个RJ45以太网接口，还有一个 USB 2.0接口。
4．移动面板 第二代移动面板的宽屏显示器分别为7in和9in，1600万色。还有与SIMATIC 故障安全控制器一起使用的移动面板。防护等级IP65，防尘防水。无线移动面 板的显示器为7.5in，64K色。 5．按键面板 按键面板结构小巧，安装方便，直接连接电源和总线电缆，无需使用单独 的接线端子，面板的后背板集成有数字量I/O。

西门子人机界面触摸屏组态与应用技术课件第6章

西门子人机界面触摸屏组态与应用技术课件第6章

7．报警记录的模拟运行 启动“使用变量仿真器”仿真。在仿真器中生成变量“事故信息”。在 “设置数值”列写入数值1，将“事故信息”MW12的最低位M13.0置位为1， 事故“机组过速”被触发，报警视图显示出报警消息“到达 机组过速”。单 击“确认”按钮 ，出现消息“（到达）已确认 机组过速”。 在“设置数值”列写入数值0，事故“机组过速”消失，出现报警消息 “（到达已确认）离开 机组过速”。 先后将2和0写入“设置数值”列，将出 现报警消息“到达 机组过流”和“（到达）离开 机组过流”。单击报警视图 的“确认”按钮 ，出现报警消息“（到达离开）已确认 机组过流”。
启动“使用变量仿真器”的仿真，仿真器的设置见下图。 单击“开始”列中的复选框，“温度”的当前值开始变化。单击工具栏上 的 按钮，将仿真器的参数设置保存在名为“温度”的仿真器文件中。
因为是仿真，设置的数据记录的路径“\Storage Card USB”实际上在计算 机的C盘上，该文件夹和其中的记录文件是运行系统自动生成的。启动变量 仿真器一段时间之后关闭仿真器，双击Excel文件“温度记录0.csv”，在最上 面一行用鼠标调节各列的宽度。
“VarName”为变量的名称，“TimeString”为字符串格式的时间标记， “VarValue”为变量的值，有效性（Validity）为1表示数值有效，0为表示出 错。“Time_ms”是以ms为单位的时间标志，表格最后一行的“VarName” 列中的“$RT_OFF$”表示退出运行系统。
Байду номын сангаас
组态时设置的重新起动特性为“重置记录”（将记录清零），退出运行系统 后又重新起动它，在变量仿真器中打开仿真器文件“温度”，恢复先前的仿真 器设置。运行一段时间后打开“温度记录0.csv”，将会看到重新起动之前记录 的数值被清除。

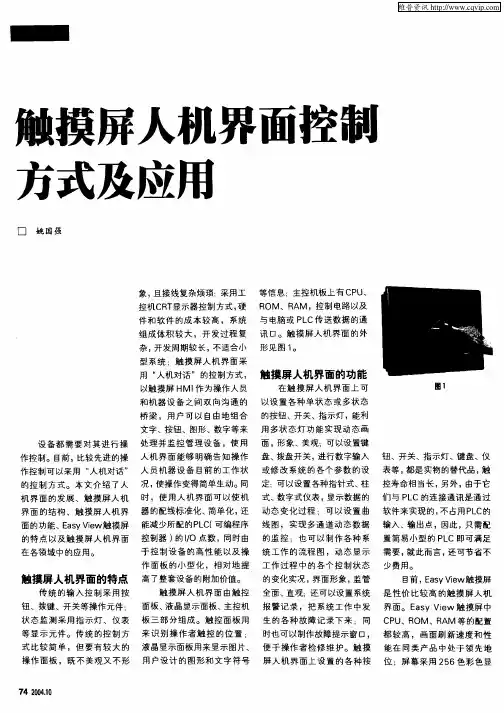

触摸屏人机界面控制方式及应用

触摸屏人机界面控制方式及应用

式破碎 机 为例 ，介 绍 触摸 屏 反 转后 仍 无 法破 碎 硬 物 ，机 人机界面 的应用情 况。
随着科 技的 飞速发展 ，
器 会 自动 停机 ，并 且在 屏 幕 越 来越 多 的机 器 与现 场 操作
囝５
该 公 司 的剪 切 式破 碎 机 上 弹 出警 告 窗 口，告诉 操 作 都趋 向于使 用人机界面 ， Ｌ ＰＣ
的／ ０ Ｌ 的特点 以及触 摸 屏 人机 界 面 控制器 ） Ｉ 点数 ，同时由 的监 控 ；也可 以 制作 各种 系 置 简 易小型 的 Ｐ Ｃ即可 满足 于 控制 设 备 的高 性 能 以及 操 统 工作 的流 程 图 ，动 态 显示 需 要 ， 此而言 ， 在 各领 域中 的应用。 就 还可节 省不
电机保 护”故障 的情 况 ， 软 件 功 能 丰富 ，系统 开 发简 时 先启 动一 台 电机 ，延 时后 或 “ 故障记录 ” 中留有 页 便 ， 容性强 。另外 ， 兼 该触摸 再 启动另一 台 电机 。若需要 ２ 均 会在 “
故 屏还 有 三 级安 全 密码 、手 写 台 电机 同步 工 作 ，可 以按 屏 记 载。按屏 幕上 “ 障记录 ”
维普资讯
触摸屏人机界面控制 方式及应用
口 姚 国强
Ｐ 、 象， 且接 线复杂烦琐 ；采用工 等信 息；主控机板 上有 Ｃ Ｕ 控机Ｃ Ｔ Ｒ 显示器控 制方式 ， 硬 Ｒ ＯＭ、Ｒ ＡＭ ，控制 电路 以及
Ｌ 件和 软 件 的成 本 较 高 ， 系统 与 电脑 或 Ｐ Ｃ传 送数据 的通
上安 装 了 ２套 独 立 的旋 转 刀 者 “ 破碎 困难 ” 当出现 “ 。 破 控 制器 强 大 的功 能及 复 杂 的 盘 ，分别 由 ２台大 电机 驱动。 碎 困难 ” 现象时 ， 机器无 法立 数据 处理 能 力也 呼唤 着 一种 该 设 备 的操 作 控制 集 中在 触 即 “ 启动 ” ，需等待 １ｍｉ ｎ后 功 毹 与之 匹 配而 操作 又 简便 摸屏 人机 界 面 上 ，主操 作 界 才 毹再 次启动 （ 电也 必 须 的 人机 界面 的 出现 ，触 摸屏 停 面 （ 操作 页 ） 图 ２ 见 。 等待 １ｍｉ ，但 此 时 可 以作 操控 系统 应运而 生无疑 是 ２ ｎ） １ 触 摸 屏 上左 半 屏 有一 个 “ 点动 ”操作 ，便 于调 整 。电 世纪 自动 化领 域里 的一项 革 剪 切破 碎 机 的模 型 ，监视 着 机 长 时 间 “ 载 ” 过 运行 时 ， 机 命 ，也 必将 得 到越 来 越 广泛 机 内的 ２套 旋 转 刀盘 的工 作 器 也 会 自动停 机 ，系统 进 入 的 应 用 。 状 态 ｉ右半 屏上有 ６个按钮 。 “ 电机 保 护 ”状 态 。进 入 “ 电 按屏幕 上 的 “ 启动 ”按钮 ， 该 机保 护 ”状态 后 ，对 应 电机

HMI组态软件应用第4章

HMI组态软件应用第4章

文本按钮
1、文本按钮的静态显示 在该按钮的属性视图的事件类的对话框中，组态在按下该按钮 时所执行的系统函数。点击视图右侧最上面一行，再点击它的 右侧出现的（点击前被隐藏），在出现的系统函数列表中选择 “编辑位”文件夹中的函数“SetBit”（置位），如图4-20所示 。
文本按钮
2、文本按钮的动态显示 组态一个按钮使其具有控制设备的启停功能。将该按钮与变量 _7连接，按下该按钮时变量_7的值为1，启动设备。再次按下该 按钮时，变量_7的值取反为0，停止设备。使用工具箱中的简单 对象，点击按钮，将其放入“按钮”画面的基本区域，。在该 按钮的属性视图的常规类的对话框中，设置按钮模式为文本。 在“文本”的单选框中，选中“文本列表”，新建并选择文本 列表_2。设置索引过程变量，将其与变量_7连接，如图4-22所 示。
按钮的其他应用
3、画面切换 组态在单击该按钮时所执行的系统函数。选择的系统函数为“ 画面”文件夹中的函数“ActivateScreen”（切换到指定画面） ，在画面号中设置为画面_2，如图4-30所示。
开关
使用工具箱中的简单对象，选择开关，将其拖放到“开关”画 面的基本区域。在该开关的属性视图的常规类的对话框中，可 以设置开关类型，分别有切换、通过文本切换、通过图形切换 三种；可以设置开关切换的不同显示；可以设置开关切换时的 过程变量，如图4-31所示。
按钮的其他应用
3、画面切换 组态一个按钮使其具有控制设备的启停功能。生成两幅画面， 画面_1与画面_2，并将画面_1定义为起始画面。为了区分这两 幅画面，在画面_1中放入一个文本域，设置为“画面1”；在画 面_2中放入一个文本域，设置为“画面2”。 打开画面_1，使用工具箱中的简单对象，选择按钮，将其拖放 到“按钮”画面的基本区域。在该按钮的属性视图的常规类的 对话框中，设置按钮模式为文本。在“文本”的单选框中，选 中“文本”。设置‘OFF’状态文本，在其中输入“画面2”。

西门子人机界面触摸屏组态与应用技术课件第8章

西门子人机界面触摸屏组态与应用技术课件第8章

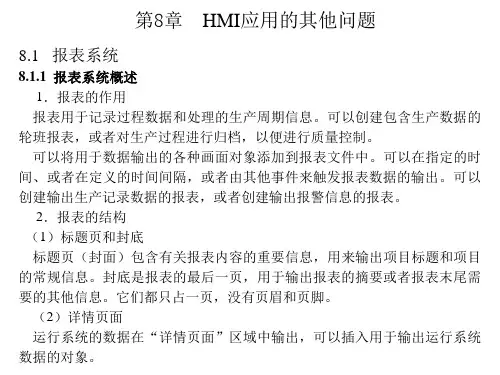

第8章 HMI应用的其他问题
8.1 报表系统
8.1.1 报表系统概述 1．报表的作用 报表用于记录过程数据和处理的生产周期信息。可以创建包含生产数据的
轮班报表，或者对生产过程进行归档，以便进行质量控制。 可以将用于数据输出的各种画面对象添加到报表文件中。可以在指定的时
间、或者在定义的时间间隔，或者由其他事件来触发报表数据的输出。可以 创建输出生产记录数据的报表，或者创建输出报警信息的报表。
WinCC RT Advanced和面板能使用的脚本只有自定义VB函数，本书只介绍
自定义VB函数。
2．组态函数类型的脚本
某温度变送器的输入信号范围为−10℃～100℃，输出信号为4～20mA，模拟
量输入模块将4～20mA的电流转换为0～27648的数字量，设转换后得到的数字
为N，希望求出以0.1℃为单位的温度值T。4～20mA的模拟量对应于数字量0～
根据式（8-3）和参数名称，在工作区编写出计算温度值的语句 GetAnalogValue1 = (UpValue − DownValue) * AD_Value / 27648 + DownValue （3）检查语法错误 编程时在后台进行代码测试，语法错误将被标记上红色波浪线。也可以单击 工具栏上的“检查脚本的语法错误”按钮 ，或者执行右键快捷菜单命令“检查 语法”。检查结果用巡视窗口的“信息 > 编译”选项卡显示。需要更正检查 出来的错误。脚本组态结束后，在系统函数列表中将会看到新生成的脚本。
运行脚本具有编程接口，可以在运行时访问部分项目数据。可以像调用系统 函数一样，在项目中直接调用脚本。可以在脚本中使用脚本编辑器提供的所有 标准的VBS函数，还可以调用其他脚本和系统函数。
脚本存储在项目数据库中，在系统函数列表的“脚本”文件夹和项目视图的 “脚本”文件夹中列出了项目中的脚本。

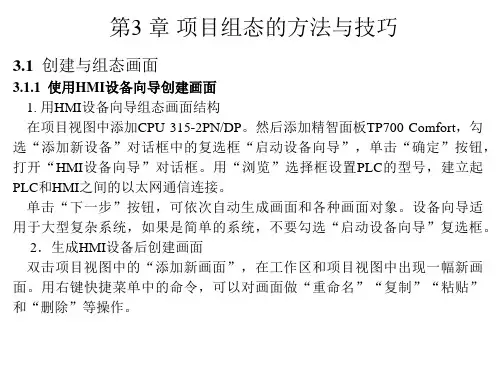

西门子人机界面触摸屏组态与应用技术课件第3章

西门子人机界面触摸屏组态与应用技术课件第3章

4．模板 双击打开项目树的文件夹“\HMI_1\画面管理\模板”中名为Template_1的自 动生成的模板，可以看到画面上面的固定窗口和画面下面向导生成的功能键。 在模板中组态的功能键和对象将在所有画面中起作用。打开画面1，模板中的 功能键用灰色显示，不能修改它们，只能在模板中修改功能键。 将项目树中的“画面0”拖拽到模板下面左起第3个空白功能键，该功能键 显示“画面0”。操作员在基于该模板的所有画面单击此功能键，都会切换到 画面0。 如果不想在画面2显示画面模板中的功能键，打开画面2，选中巡视窗口中 的“常规”，用“模板”选择框将默认的“Template_1”改为“无”，画面2 中的功能键消失。 5．全局画面 打开项目树的文件夹“\HMI_1\画面管理”中的全局画面，可以看到在向导 中生成的两个报警窗口和报警指示器。在HMI运行时如果出现系统事件和报 警消息，不管当前显示的是哪个画面，都将在前台显示“报警窗口”和“报 警指示器”。
6．层的应用 （1）层的基础知识
一个画面由32个层组成，打开项目“HMI设备向导应用”，打开和选中画 面0，再选中巡视窗口中的“层”，默认的是显示所有的层。打开“布局”任 务卡的“层”窗格，画面中的矩形和园在层_0，椭圆在层_2。
同时只有一个层是活动层，添加到画面的新对象被分配给活动层。开始时 层_0为活动层，“布局”任务卡用铅笔符号表示活动层。可以用右键快捷菜 单设置某一层为活动层。
2．变量的起始值：选中巡视窗口中的“值”可以组态变量的起始值。 3．HMI变量的采集模式 选中变量后选中巡视窗口中的“属性 > 属性 > 设置”，可以设置变量的3 种采集模式。 1）循环操作：按设置的采集周期，只更新当前画面中显示的和被记录的 变量。 2）循环连续：即使变量不在当前打开的画面中，运行系统也会连续更新 该变量。建议只用于那些必要的变量。 3）必要时：不循环更新变量。例如使用系统函数“LogTag”请求时才更新 变量。 4．HMI变量的采集周期 过程变量值被定期进行更新，设置采集周期时应考虑过程值的变化速率， 如果采集周期设置得太小，将不必要地增加通信的负担，默认值为1s。 5．HMI变量的限制值 如果操作员输入的变量值在设置的范围外，则不会接受输入值。 选中巡视窗口中的“属性 > 属性 > 范围”，可选择限制值由常量或HMI变 量提供。可以在“ HMI变量”编辑器中组态模拟量报警。

HMI人机接口及应用教学课件

HMI人机接口及应用教学课件

20
3.3.3 PLC和触摸屏技术应用案例
1.案例来源
在“3.2.1可编程逻辑控制器”节的“可 编程序控制器应用案例”基础上，我们用触 摸屏做HMI实现对传送带的控制。PLC、变频 器及其控制要求与3.2.1相同。
21
3.3.3 PLC和触摸屏技术应用案例
2.创建工程
22
3.3.3
3.设备窗口
4.用户窗口
(4)下载工程
27
小结
一、MCGS触摸屏的电源进线、各种通信接口均在背面。其中USB1口用来连接 鼠标和U盘等，USB2口用作工程项目下载，COM（RS232和RS485）口和以太 网口RJ45口用来通信可以连接PLC等下位机。 二、 MCGS嵌入版组态软件的体系结构分为组态环境、模拟运行环境和运行环境 三部分，一个应用系统由主控窗口、设备窗口、用户窗口、实时数据库和运行策 略五个部分组成。 三、触摸屏应用工程主要包括：创建工程、设备组态、用户窗口组态、实时数据 库中增加对象等。
3.3 HMI人机接口及应用
《机电一体化技术与实训》
1
HMI人机接口及应用
HMI人机接口（界面）是操作者与机电系统之间进行信息交换的 接口。 利用工控计算机或者触摸屏组 态现场人机界面监控、实时监控现 场的运行状态、实时查询数据和曲 线、打印各种报表，将工控组态与 触摸屏技术、可编程控制器技术、 变频器技术、传感器技术、驱动技 术的集成应用。
19
3.3.2
ቤተ መጻሕፍቲ ባይዱ
MCGS嵌入版组态软件
3.体系结构
组态工作开始时，系统只为用户搭建了一个能够独立运行的空框架，提供了 丰富的动画部件与功能部件。如果要完成一个实际的应用系统，应主要完成以下 工作：

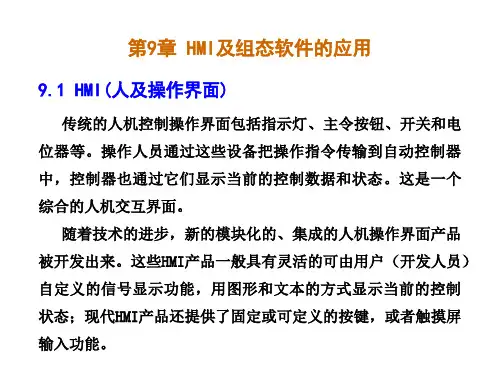

第9章 HMI(人机操作界面)及组态软件的应用(赖指南)

第9章 HMI(人机操作界面)及组态软件的应用(赖指南)

9.2 TD 200文本显示器
TD 200 （ Text Display 200 ）是专门用于 S7-200 系列的文本 显示和操作员界面。TD 200支持中文操作和文本显示。
TD 200 是一个两行的文本显示器 , 每行 20 个字符。 TD 200
V3.0 及以上版本支持菜单组态方式 , 最多可配置 8 个菜单,每个菜 单下最多可以组态8个文本显示屏,最多可以配置64个文本显示屏。
除了S7-200专用产品外，西门子还提供了许多 SIMATIC 系列HMI设
备，如TP 170A/B 、TP 177A 和TP/OP 270 系列等等，都可以与S7200连接通信。 4.HMI组态软件 HMI 设备上的操作、显示元素与 PLC 内存的对应关系需要配置才能 建立；HMI 设备上的显示画面等也需要布置及操作。HMI 组态软件 就是用来完成上述工作。 不同的HMI产品使用的组态软件不同，但一个系列的产品往往使用
TD 200作为主站在PPI网络上工作。网路上的TD 200（包括其
它设备）都有唯一的地址。 1 个 S7-200 CPU 的通讯口最多可以连 接3个TD 200；1个TD 200只能与1个S7-200 CPU建立连接。当S7200 CPU 连接的 TD 200 的距离超过 50 米，或者TD 200 的连接数超 过CPU通讯口的限制时，可以将其连接到EM 277 DP从站模块上。 EM 277 与 TD 200 最远通讯距离可以到 1000m ，最多可以挂 5 个 TD 200。 连接到同一个S7-200 CPU的多个TD 200可以访问同一个参数
示，也可以由操作人员进行设置修改。
使用 TD 200 还可以设置 CPU 实时时钟，访问 CPU 内存变量， 或对开关量输入/输出进行强制。在安全方面，TD 200可以设置

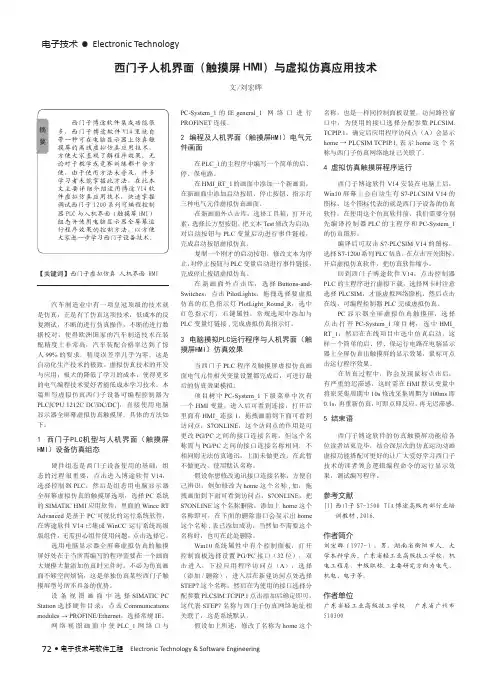

西门子人机界面(触摸屏HMI)与虚拟仿真应用技术

西门子人机界面(触摸屏HMI)与虚拟仿真应用技术

论对于教学或竞赛训练都十分方
便， 由 于 使 用 方 法 未 普 及， 许 多
学 习 者 未 能 掌 握 此 方 法， 在 此 本
文主要详细介绍运用博途 V14 软
件 虚 拟 仿 真 应 用 技 术， 快 速 掌 握
调试西门子 1200 系列可编程控制
器 PLC 与人机界面（触摸屏 HMI）
组态并使用电脑显示器全屏幕运
3 电脑摸拟PLC运行程序与人机界面（触 摸屏HMI）仿真效果
当西门子 PLC 程序及触摸屏虚拟仿真画 面电气元件相关变量设置都完成后，可进行最 后的仿真效果模拟。
项 目 树 中 PC-System_1 下 级 菜 单 中 次 有 一个 HMI 变量，进入后可看到连接，打开后 里面有 HMI_ 连接 1，拖拽画面到下面可看到 访问点：S7ONLINE，这个访问点的作用是可 更改 PG/PC 之间的接口连接名称，但这个名 称需与 PG/PC 之间的接口连接名称相同，不 相同则无法仿真通讯，上面未做更改，在此暂 不做更改，使用默认名称。
在新画面外点击库，选择工具箱，打开元 素，选择长方型按钮，把文本 Test 修改为启动； 对启动按钮与 PLC 变量启动进行事件链接， 完成启动按钮虚拟仿真。
复制一个刚才的启动按钮，修改文本为停 止，对停止按钮与 PLC 变量启动进行事件链接， 完成停止按钮虚拟仿真。
在 新 画 面 外 点 击 库， 选 择 Buttons-andSwitches，点击 PilotLights，拖拽选择要虚拟 仿真的红色指示灯 PlotLight_Round_R，选中 红色指示灯，右键属性，常规选项中添加与 PLC 变量灯链接 , 完成虚拟仿真指示灯。
• 电子技术 Electronic Technology

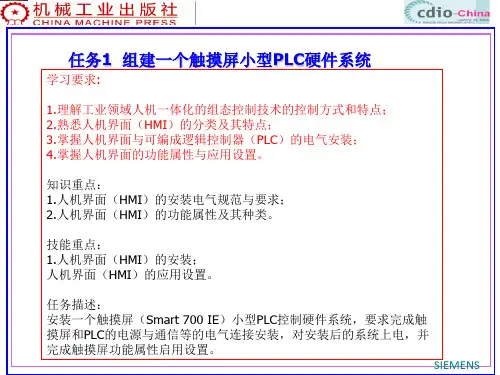

组态控制技术与应用项目式教程

组态控制技术与应用项目式教程

SIEMENS
5．软件界面各项功能
● 项目视图 ● 工作区域 ● 属性视图 ● 工具箱和库 ● 输出视图 ● 对象视图 ● 菜单和工具栏 用来对工作区域的项 目进行任务操作，如 点击按钮实现项目离 线模拟运行、按钮实 现项目传送到HMI设 备内存中。“帮助” 操作和西门子PLC的 Step7MicroWIN相同。 图 1-19 SIEMENS
SIEMENS
任务2 组态触摸屏简单画面
学习目标： 1.熟悉组态软件的各项主要功能； 2.掌握组态软件WinCCflexible 创建简单画面； 3.掌握组态工程项目传送至触摸屏（HMI）中。 知识重点： 1.应用组态软件Winccflexible 从工具栏中创建简单画面； 工程项目通信组态。 技能重点： 1.工程项目创建过程； 2.工程项目传送至HMI。 任务描述： 1. 应用组态软件WinCCflexible创建一幅简单画面，并传送至触摸屏 （Smart 700 IE）中 2．工程项目模拟运行并传送至触摸屏中. SIEMENS
SIEMENS
2. 项目传送步骤 Step1．HMI通讯设置 将 PPI 电缆连接好触摸屏 Smart 700 IE 与 PC 机，并通电，显示任务１中图110所示loader对话框，触按“Transfer”按钮，启用HMI传送功能。
Step2．WinCCflexible中通讯组态
图1-30 传送设置通信参数 SIEMENS
图1-3 触摸屏在工业控制中的组网应用 SIEMENS
1.1.2 西门子触摸屏
1.西门子触摸屏类型 西门子的人机界面品种丰富，目前的HMI产品中的各类型面板有（图1-5所示几 款从低档到高档应用产品）
图1-5西门子从低档到高档HMI产品
SIEMENS

HMI组态软件应用第4章

HMI组态软件应用第4章

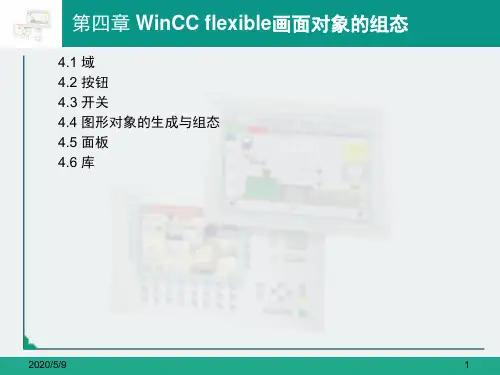

第四章 WinCC flexible画面对象的组态
4.1 域 4.2 按钮 4.3 开关 4.4 图形对象的生成与组态 4.5 面板 4.6 库
2020/4/7
1
域
WinCC flexible软件中提供了5种类型的域，可用于输入或显示 输出各种类型的数据，如日期、时间、图形、字符串与过程值 等等，如图4-1所示。
域的其他应用
2、组态画面对象 在“转速选择”文本域的右侧组态一个符号IO域，设置其模式 为输入/输出，设置过程变量为“转速指针”，新建选择文本列 表为转速值，使文本列表与过程变量相连接，如图4-15所示。
域的其他应用
2、组态画面对象 在文本列表“转速值”中，设置文本列表的选择为范围（…-… ）。索引过程变量的值为0时，分配一个文本，设置为“电机1 转速”。索引过程变量的值为1时，分配一个文本，设置为“电 机2转速”。索引变量的值为2时，分配一个文本，设置为“电 机3转速”，如图4-16所示。
IO域
1、使用IO域组态日期/时间 使用工具箱中的简单对象，选择IO域，将其拖放到“IO域”画 面的基本区域，通过鼠标的拖拽调整其大小。在IO域的属性视 图的常规类的对话框中，可以选择IO域的类型，选择IO域的显 示格式和样式，选择所要连接的变量，如图4-4所示。
ቤተ መጻሕፍቲ ባይዱ
IO域
2、IO域的隐藏输入 在“IO域”画面中创建1个IO域对象，在其属性视图的常规类的 对话框中，将其模式设置为输入/输出，将其所连接的变量都设 置为变量_3（DB1.DBB2），设置其格式类型为字符串，字符串 域长度为6。在其属性类的安全对话框中，激活“隐藏输入”选 项，如图4-6所示。
符号IO域
1、符号IO域的组态 使用工具箱中的简单对象，选择符号IO域，将其拖放到“符号 IO域”画面的基本区域。在符号IO域的属性视图的常规类的对 话框中，可以选择符号IO域的类型此外，如果将符号IO域的模 式设置为输入、输出或输入/输出，还需要设置索引过程变量， 选择文本列表，使文本列表与索引过程变量相连接。如文本列 表未定义，可通过点击新建按钮，建立一个文本列表，如图4-11 所示。

西门子人机界面触摸屏组态与应用技术课件第5-6章

西门子人机界面触摸屏组态与应用技术课件第5-6章

6．HMI报警属性的设置 双击项目视图中的“HMI报警”，在“报警类别”选项卡，可以创建16个 报警类别。下面是自动生成的最常用的4种报警类别。 1）Errors：指示紧急的或危险的操作和过程状态，必须确认。 2）Warnings：指示不太紧急或不太危险的操作和设备状态，不需要确认。 3）System：提示操作员有关HMI设备和PLC的操作错误或通信故障。 4）Diagnosis events：PLC的状态和事件，不需要确认。 运行时报警消息中使用的是报警类别的“显示名称”。将Error和System类 别的“显示名称”改为“事故”和“系统”。设置Warnings的显示名称为 “警告”。将错误类别“到达离去”的背景色改为浅蓝色。 选中“事故”类别，再选中巡视窗口的“状态”，“到达”“离开”和 “已确认”这三种状态分别用字母I、O、A作为报警消息中的默认文本，将 它们的文本分别修改为“到达”“离开”和“确认”。对“警告”“系统” 类别做类似的操作。 7．报警组 可以将某些相关的报警组态为一个报警组，通过一次操作，确认属于此报 警组的所有报警。
5.1.3 组态报警视图 报警视图用于显示报警消息。选中巡视窗口的“常规”，一般选中“报警缓
冲区”，报警视图将显示所选报警类别当前的和过去的报警消息。如果用单选 框选中“当前报警状态”，只能显示所选的报警类别当前被激活的报警消息。
选中巡视窗口的“布局”，可以设置视图的显示类型为“高级”或“报警 行”。如果选中复选框“自动调整大小”，将会根据“设置”域的参数，自动 调整报警视图的高度。选中巡视窗口的“显示” ，可以设置是否显示滚动条、 网格和焦点的宽度。选中巡视窗口的“工具栏”，可以设置报警视图下面的工 具栏上使用哪些按钮。“报警循环”也被翻译为“报警回路”。
分别令S7-PLCSIM中的M11.1和M11.0为1状态，报警窗口中出现事故报警消 息“到达 500机组过速”和“到达 机组过流”。报警指示器上的数字变为3， 表示当前有3条报警消息。

项目六 人机界面(HMI)的组态与应用PPT文档97页

项目六 人机界面(HMI)的组态与应用PPT文档97页

谢谢
11、越是没有本领的就越加自命不凡。——邓拓 12、越是无能的人，越喜欢挑剔别人的错儿。——爱尔兰 13、知人者智，自知者明。胜人者有力，自胜者强。——老子 14、意志坚强的人能把世界放在手中像泥块一样任意揉捏。——歌德 15、最具挑战性的挑战莫过于提升自我。——迈克尔·F与应用
11、获得的成功越大，就越令人高兴 。野心 是使人 勤奋的 原因， 节制使 人枯萎 。 12、不问收获，只问耕耘。如同种树 ，先有 根茎， 再有枝 叶，尔 后花实 ，好好 劳动， 不要想 太多， 那样只 会使人 胆孝懒 惰，因 为不实 践，甚 至不接 触社会 ，难道 你是野 人。(名 言网) 13、不怕，不悔(虽然只有四个字，但 常看常 新。 14、我在心里默默地为每一个人祝福 。我爱 自己， 我用清 洁与节 制来珍 惜我的 身体， 我用智 慧和知 识充实 我的头 脑。 15、这世上的一切都借希望而完成。 农夫不 会播下 一粒玉 米，如 果他不 曾希望 它长成 种籽； 单身汉 不会娶 妻，如 果他不 曾希望 有小孩 ；商人 或手艺 人不会 工作， 如果他 不曾希 望因此 而有收 益。-- 马钉路 德。

西门子人机界面触摸屏组态与应用技术课件第9章

西门子人机界面触摸屏组态与应用技术课件第9章

6．组态配方和配方画面 物料混合系统用配方来提供生产工艺参数。打开配方编辑器，查看它的配 方元素和数据记录。物料的重量为零表示产品不使用该物料。除此之外，配 方中还有单位为ms的秤斗放料、搅拌和放成品的时间预设值。 选中配方“1号产品”，再选中巡视窗口的“同步”，只选中“同步配方变 量”复选框。在配方画面中组态了配方视图，和“打印配方报表”按钮。
初始画面，通过画面切换按钮，可以从初始画面切换到所有的其他画面，其 他画面用固定窗口的“初始画面”切换按钮返回初始画面。初始画面之外的 画面不能相互切换，需要经过口放置各画面共享的日期时间域、切换到初始画面的按钮，和连 接变量“自动/手动开关”的符号I/O域。设置符号I/O域的模式为“双状态”， 自动/手动开关为1状态时显示“自动模式”，为0状态时显示“手动模式”。 9.2.2 画面组态 1．自动画面 监控自动模式运行的画面称为自动画面，它使用得最多，又称为主画面。 开机后进入初始画面，单击“主画面”按钮，进入主画面，永久性窗口中 的符号I/O域显示“手动模式”。 主画面给出了系统的示意图，用两种颜色显示各插板阀的通、断状态，用 棒图显示秤斗内和混合仓内物料的高度，画面中的I/O域均为输出模式。 在画面中显示来自配方的各物料的值和定时时间的设定值。“总重量”是 电子秤秤斗内物料的总重量。“起动”和“停止”按钮用于起动和停止自动 运行，“进料”按钮用于仿真调试。
定时结束时T0的常开触点闭合，切换到步 M5.6，秤放料阀关闭，搅拌器搅拌混合仓内 的物料。经过T1设定的时间后，搅拌器停止 运行，混合仓底部的放成品阀打开，放出混 合好的物料。经过T2设定的时间后，关闭放 成品阀。因为“连续标志”M6.6为1状态，转 换条件M6.6*T2满足，返回步M5.1，开始下
2．创建项目 打开名为“HMI综合应用”的项目，PLC_1为CPU 315-2PN/DP，HMI_1为 KTP400 Comfort。在网络视图中创建HMI连接。添加一块DI 16/DO 16模块和 一块2AI 模块。 3．主程序的设计 主程序根据自动/手动开关I0.0的状态，在OB1中调用自动程序FC2或手动程 序 FC1 。 起 动 自 动 运 行 的 条 件 如 下 ： 各 电 磁 阀 关 闭 和 搅 拌 器 电 动 机 停 机 （Q0.2～Q1.0均为0状态）；秤斗和混合仓中的物料均被排空（变量“总重量” 和“混合仓料位”的值为0）。满足上述条件时变量“起动条件”为1状态。

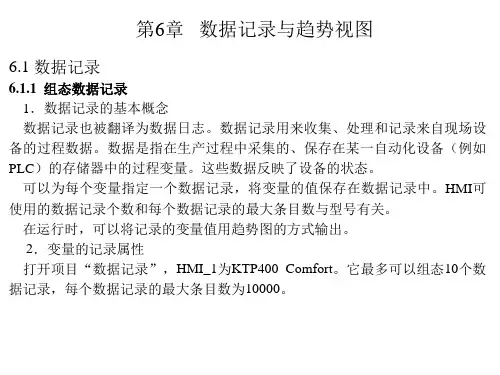

西门子人机界面触摸屏组态与应用技术课件第6章

西门子人机界面触摸屏组态与应用技术课件第6章
5．组态记录方法 选中某个数据记录，再选中巡视窗口的“记录方法”，有4种记录方法。 1）“循环记录”：记录中保存的数据采用先入先出的存储方式，记录记满 时，将删除大约20%的最早的条目。 2）“分段的循环记录”：连续填充相同大小的多个日志段。均被完全填满 时，最早的日志将被覆盖。日志段的最大编号默认值为2，最小编号为0。
选中“温度记录”，再选中巡视窗口的“常规”。“每个记录的数据记录 数”指可以存储在数据记录中的数据条目的最大数目。
数据记录的存储位置可能的选项有RDB（关系数据库）文件、CSV文件和 TXT （ 文 本 ） 文 件 。 CSV 是 微 软 的 Excel 文 件 。 TXT 文 件 格 式 支 持 可 用 于 WinCC的所有字符（包括中文）。
6.3 趋势视图
趋势是变量在运行时的值的图形表示，在画面中用曲线形式的趋势视图来 连续显示趋势。一个趋势视图可以同时显示多个不同的趋势。趋势视图分为 以时间 t 为自变量的f(t) 趋势视图，和以任意变量x为自变量的f(x) 趋势视图。 6.3.1 趋势视图的组态
1．趋势的分类 趋势有下列4种类型： 1）数据记录：用于显示数据记录中的变量的历史值，在运行时，操作员可 以移动时间窗口，以查看期望的时间段内记录的数据。 2）触发的实时循环：要显示的值由固定的、可组态的时间间隔从PLC读取 数据，并在趋势视图中显示。在组态变量时选择“采集模式”为“循环连 续”。这种趋势适合于表示连续的过程。 3）实时位触发：启用缓冲方式的数据记录，实时数据保存在缓冲区内。 通过设置的一个位来触发要显示的值。常用来显示短暂的快速变化的值。 4）缓冲区位触发：用于带有缓冲数据采集的事件触发趋势视图显示。 2．位触发趋势的通信区 在PLC中组态开关缓冲区，以便在读取趋势缓冲区时连续写入新值。开关 缓冲区确保在HMI设备读取趋势值时，PLC不会将记录的值覆盖。

西门子人机界面触摸屏组态与应用技术课件第3章

西门子人机界面触摸屏组态与应用技术课件第3章

用右键单击某行，执行快捷菜单中的“插入对象”命令，将在该行的上面 插入一个新的行。单击某些表格最下面的空白行中的“添加”，将会自动生 成与上一行的参数顺序排列的新的行。
7．复制与粘贴表格单元 右键单击某一表格单元，可以删除、复制或粘贴该表格单元。 8．复制多个表格单元 单击选中某一表格单元，用鼠标左键按住该单元右下角的小正方形，光标 变为黑色的十字。向下移动鼠标，选中该单元下面的若干个单元。松开鼠标 左键，用出现的对话框选择覆盖还是插入。 3.4.2 鼠标的使用技巧 1．用详细视图和鼠标的拖拽功能创建对象 打开项目“315_精简面板”的根画面，用详细视图显示HMI默认的变量表 中的变量。将详细视图中的“当前值”拖拽到画面工作区中，将在该画面中 生成一个与变量“当前值”连接的I/O域。 2．用鼠标拖拽功能实现画面对象与变量的连接 将详细视图中的“预设值”拖拽到画面上刚生成的I/O域中。在I/O域的巡 视窗口中可以看到它连接的变量变成了“预设值”。
2．变量的起始值：选中巡视窗口中的“值”可以组态变量的起始值。 3．HMI变量的采集模式 选中变量后选中巡视窗口中的“属性 > 属性 > 设置”，可以设置变量的3 种采集模式。 1）循环操作：按设置的采集周期，只更新当前画面中显示的和被记录的 变量。 2）循环连续：即使变量不在当前打开的画面中，运行系统也会连续更新 该变量。建议只用于那些必要的变量。 3）必要时：不循环更新变量。例如使用系统函数“LogTag”请求时才更新 变量。 4．HMI变量的采集周期 过程变量值被定期进行更新，设置采集周期时应考虑过程值的变化速率， 如果采集周期设置得太小，将不必要地增加通信的负担，默认值为1s。 5．HMI变量的限制值 如果操作员输入的变量值在设置的范围外，则不会接受输入值。 选中巡视窗口中的“属性 > 属性 > 范围”，可选择限制值由常量或HMI变 量提供。可以在“ HMI变量”编辑器中组态模拟量报警。
