eMMC的发展历史及未来市场前景导读: eMMC是针对智能型手机（Smartphone）所设计的内嵌式存储器规格，是外接式记忆卡MMC的延伸，eMMC之后也扩散至平板计算机（Tablet PC）应用领域。
•关键字•eMMC发展智能手机存储器记忆卡eMMC是针对智能型手机（Smartphone）所设计的内嵌式存储器规格，是外接式记忆卡MMC的延伸，eMMC之后也扩散至平板计算机（Tablet PC）应用领域。
eMMC设计概念是把NAND Flash芯片和控制芯片封装成BGA 封装芯片，可节省电路板的面积，客户设计新产品时，也不需考虑内建NAND Flash芯片的三星电子（Samsung Electron ic s）、美光（Micron）、东芝（Toshiba），或是35纳米、24纳米或19纳米制程，便利了手机客户设计的程序和新产品问世时间点。
快闪记忆卡协会SD协会也同样推出eSD规格，但目前eMMC在智能型手机内嵌式存储器领域的领导位置无可动摇，几乎是所有手机大厂储存接口的标准，除了苹果（Apple）必采用自家的设计规范外。
eMMC规格的标准这几年也快速演进，从eMMC4.3、eMMC4.4、eMMC4.5陆续问世，而预计接棒eMMC规格的会是三星电子（Samsung Electronics）主导的UFS（Universal Flash Storage），会把Mobile RAM等芯片功能都涵盖。
在智能型手机领域中，eMMC规格是主流，但在平板计算机或是轻薄型笔记本电脑（NB）上，仍要和SATA接口的固态硬盘（SSD）做竞争，毕竟SATA SSD有读写速度上的优势，不论是随机效能（Random Pe rf ormance）或是连续效能（Sequential Performance）等，内嵌式iSSD也都明显优于eMMC，较适合PC类的产品应用，例如新帝的iSSD产品就是SATA接口SSD的代表。
讨论到eMMC的发展历程，必须要从介绍Flash的历史开始Flash分为两种规格：NOR Flash和NAND Flash，两者均为非易失性闪存模块。

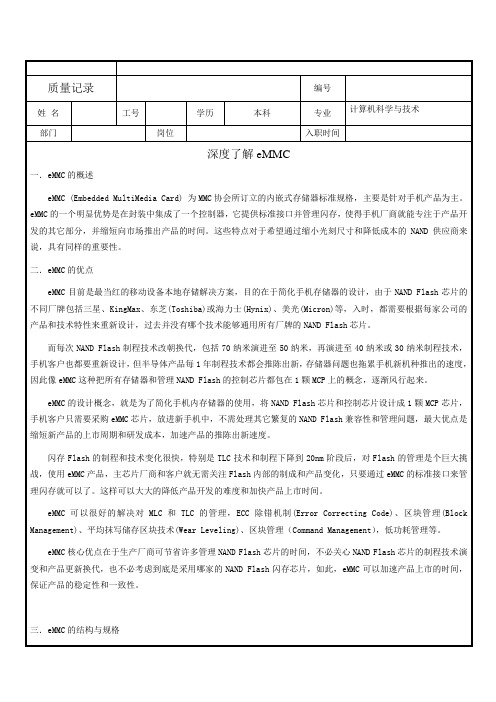

eMMC详细介绍深度了解eMMCeMMC 结构由⼀个嵌⼊式存储解决⽅案组成，带有 MMC （多媒体卡）接⼝、快闪存储器设备及主控制器⼀⼀所有在⼀个⼩型的 BGA 封装。
接⼝速度⾼达每秒 52MB eMM （具有快速、可升级的性能。
同时其接⼝电压可以是 1.8v或者是3.3v 。
eMMC （ Embedded Multi Media Card ）采⽤统⼀的 MM （标准接⼝，把⾼密度 NANDFIash 以及 MMCControlle圭⼨装在⼀颗 BGA 芯⽚中。
针对 Flash 的特性，产品内部已经包含了 Flash 管理技术，包括错误探测和纠正， flash平均擦写，坏块管理，掉电保护等技术。
⽤户⽆需担⼼产品内部 flash 晶圆制程和⼯艺的变化。
同时 eMMC 单颗芯⽚为主板内部节省更多的空间。
vccMMC ControllereMMC Physical Specifications 主要有四种结构，pin ⾓定义及功能上基本⼀致，主要是看应⽤平台的需求:VCCQCLKCMD 呵"1⼗⼀吉⼝五2-MemoryVDDiCone Logic BlockiOS 0/1。
⽑壬Conro SignalsMCI INSEMMC DAT7 EMMC_DAr6 EMMC_ DATS EMMC Z DAH ⼕ MMCZDAT3 EMMC_DAT2 FMMC_D/\T1 EMMC~r )ATO EMMC - CLKEMMC _RST51LSCbOH LSDA LSAO LSCK LSDIZZV7Ty2a ⽄_U3Figure 54 — eMMC kileriial DIIM frr diuumrMAA : 12mm*16mm 169Pi nAB : 12mm*18mm 169Pi n AC: 14mm*18mm 169Pi n BA : 11.5mm*13mm 153Pin 结合现有 eMMC 主流⼚商(SAMSUNGTOSHIBA San disk )的成熟 eMMC 产品来看(moviNAND,eMM , iNAND ), 主要是AA AC, BA 三种。
eMMC 结构由一个嵌入式存储解决方案组成，带有MMC （多媒体卡）接口、快闪存储器设备及主控制器——所有在一个小型的BGA 封装。
接口速度高达每秒52MB，eMMC具有快速、可升级的性能。
同时其接口电压可以是1.8v 或者是3.3v。
eMMC （ Embedded Multi Media Card）采用统一的MMC标准接口，把高密度NAND Flash以及MMC Controlle 封装在一颗BGA芯片中。
针对Flash的特性，产品内部已经包含了Flash管理技术，包括错误探测和纠正，flash 平均擦写，坏块管理，掉电保护等技术。
用户无需担心产品内部flash晶圆制程和工艺的变化。
同时eMMC单颗芯片为主板内部节省更多的空间。
eMMC Physical Specifications主要有四种结构，pin角定义及功能上基本一致，主要是看应用平台的需求：AA：12mm*16mm 169PinAB：12mm*18mm 169PinAC：14mm*18mm 169PinBA：11.5mm*13mm 153Pin结合现有eMMC主流厂商（SAMSUNG，TOSHIBA，Sandisk）的成熟eMMC产品来看（moviNAND,eMMC，iNAND），主要是AA，AC，BA三种。
结构的不同，主要是与应用平台需求而定，不同结构的pin角定义及功能上基本一致。
153pin与169pin interface balls array的对比153 balls - Ball Array (Top View) 169 balls - Ball Array (Top View)Ball assignment五．eMMC的发展趋势eMMC规格的标准快速演进，从eMMC V4.3发展到V4.4，V4.41，eMMC V4.5陆续问世，eMMC下一个时代将会由三星电子(Samsung Electronics)主导的UFS(Universal Flash Storage)规格接棒，会把Mobile RAM等芯片功能都涵盖。
emmc烧录方法【原创版2篇】目录（篇1）I.EMMC烧录方法简介1.EMMC是什么2.EMMC的发展历程3.EMMC的应用场景II.EMMC烧录方法的具体步骤1.准备工作2.烧录操作3.验证过程4.注意事项正文（篇1）一、EMMC烧录方法简介EMMC（ Embedded Multi-Media Card）是一种用于嵌入式系统的存储介质，常用于工业控制、物联网、智能家居等领域。
与普通存储卡相比，EMC具有更高的存储容量和读写速度，适用于对数据安全性、可靠性要求较高的应用场景。
下面将介绍一种EMC烧录方法。
二、EMMC烧录方法的具体步骤1.准备工作（1）确认目标设备已安装支持EMC的读写驱动程序。
（2）准备好烧录工具，如SD卡读卡器、USB转接器等。
（3）准备一张干净的SD卡，用于烧录数据。
2.烧录操作（1）将干净的SD卡插入读卡器中。
（2）将读卡器插入目标设备中。
（3）打开烧录工具，选择需要烧录的数据文件。
（4）点击“烧录”按钮，开始烧录过程。
3.验证过程（1）等待烧录完成后，拔出SD卡。
（2）将烧录后的SD卡插入目标设备中，检查设备是否能正常识别。
（3）验证数据是否正确。
4.注意事项（1）烧录过程中请勿拔出SD卡或断开连接。
（2）请勿使用损坏的SD卡进行烧录。
目录（篇2）I.EMMC烧录方法简介1.EMMC是什么2.EMMC的发展历程3.EMMC的应用领域II.EMMC烧录原理1.EMMC烧录的基本原理2.EMMC烧录的流程3.EMMC烧录的关键技术III.EMMC烧录工具和设备1.EMMC烧录工具的种类2.EMMC烧录设备的选择3.EMMC烧录工具的安装和使用方法IV.EMMC烧录实例1.烧录前的准备工作2.烧录过程中的注意事项3.烧录后的测试和维护方法正文（篇2）一、EMMC烧录方法简介EMMC（ Embedded Multi-Media Card）是一种用于嵌入式系统的存储介质，主要用于存储音频、视频、图像等多媒体数据。
emmc协议简介（转载）⼀、定义及区别emmc：全称为embeded MultiMedia Card，是⼀种嵌⼊式⾮易失性存储器系统，由Nand flash和Nand flash控制器组成，以BGA⽅式封装在⼀款chip上。
Nand flash：⼀种存储数据介质；若要读取其中的数据，需要外接的主控电路。
Nor flash：也是⼀种存储介质；它的存储空间⼀般⽐较⼩，但它可以不⽤初始化，可以在其内部运⾏程序，⼀般在其存储⼀些初始化内存的固件代码；这⾥主要重点讲的是emmc 和Nand flash 之间的区别，主要区别如下：(1)、在组成结构上：emmc存储芯⽚简化了存储器的设计，将NAND Flash芯⽚和控制芯⽚以MCP技术封装在⼀起，省去零组件耗⽤电路板的⾯积，同时也让⼿机⼚商或是计算机⼚商在设计新产品时的便利性⼤⼤提⾼。
⽽NAND Flash仅仅只是⼀块存储设备，若要进⾏数据传输的话，只能通过主机端的控制器来进⾏操作，两者的结构图如下：(2)、在功能上：eMMC则在其内部集成了 Flash Controller，包括了协议、擦写均衡、坏块管理、ECC校验、电源管理、时钟管理、数据存取等功能。
相⽐于直接将NAND Flash接⼊到Host 端，eMMC屏蔽了 NAND Flash 的物理特性，可以减少 Host 端软件的复杂度，让 Host 端专注于上层业务，省去对 NAND Flash 进⾏特殊的处理。
同时，eMMC通过使⽤Cache、Memory Array 等技术，在读写性能上也⽐ NAND Flash要好很多。
⽽NAND Flash 是直接接⼊ Host 端的，Host 端通常需要有 NAND Flash Translation Layer，即 NFTL 或者 NAND Flash ⽂件系统来做坏块管理、ECC等的功能。
另⼀⽅⾯，emmc的读写速度也⽐NAND Flash的读写速度快，emmc的读写可⾼达每秒50MB到100MB以上；⼆、emmc的初始化和数据通信emmc与主机之间通信的结构图：其中包括Card Interface（CMD，DATA，CLK）、Memory core interface、总线接⼝控制（Card Interface Controller）、电源控制、寄存器组。
【闪存知识】eMMC概述来自(/)什么是eMMCeMMC全称Embedded MultiMedia Card，是MMC协会所订立的内嵌式存储器标准规格，主要应用于智能手机和移动嵌入式产品等。
eMMC是一种嵌入式非易失性存储器系统，由闪存和闪存控制器两部组成，它的明显优势是在封装中集成了一个闪存控制器，它采用JEDEC标准BGA封装，并采用统一闪存接口管理闪存。
eMMC结构eMMC结构由一个嵌入式存储解决方案组成，带有MMC （多媒体卡）接口、快闪存储器设备及主控制器——所有在一个小型的BGA 封装。
同时其接口电压可以是1.8v 或者是3.3v。
接口速度高达每秒50MB甚至100MB以上。
由于采用标准封装，eMMC也很容易升级，并不用改变硬件结构。
eMMC优点eMMC的这种将NAND Flash芯片和控制芯片包在1颗MCP上的设计概念，就是为了简化产品内存储器的使用。
客户只需要采购eMMC芯片放进产品中，不需处理其它复杂的NAND Flash兼容性和管理问题，减少研发成本和大大缩短新产品的上市周期，加速产品的推陈出新速度。
eMMC技术发展eMMC规格的标准逐渐从eMMC V4.3发展到V4.4，V4.41，eMMC V4.5也即将问世，据称eMMC下一个时代将会由三星电子(Samsung Electronics)主导的UFS(Universal Flash Storage)规格接棒。
但在eMMC使用技术方面，似乎Toshiba和SanDisk技术更胜一筹，后者已经大规模量产TLC技术的eMMC产品。
目前最通行的eMMC V4.41在原标准4.3基础上做了很多改进，包括两倍于前代产品的存储器接口性能、灵活的分区管理和完善的安全备选方案，高级终断接口（HPI）等。
eMMC市场应用eMMC目前主要应用于手机市场及MID高端平台，也已开始广泛渗透到更多的嵌入式应用领域，如低端平板、学习机、游戏机、卫星定位系统等。
