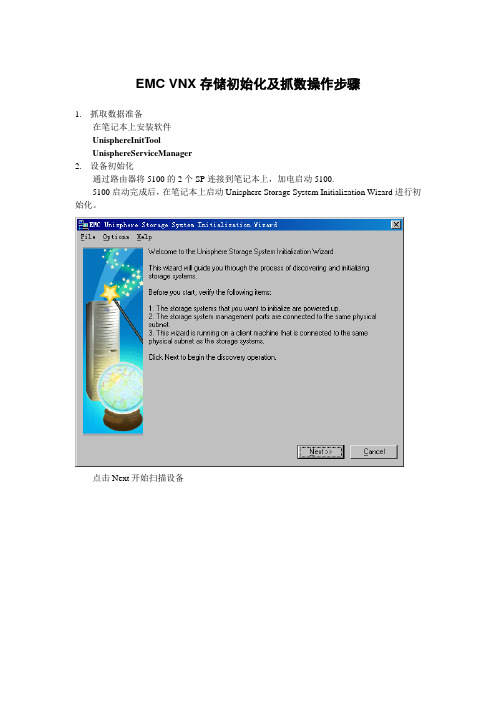

EMC VNX存储初始化及抓数操作步骤1.抓取数据准备在笔记本上安装软件UnisphereInitToolUnisphereServiceManager2.设备初始化通过路由器将5100的2个SP连接到笔记本上，加电启动5100.5100启动完成后，在笔记本上启动Unisphere Storage System Initialization Wizard进行初始化。
点击Next开始扫描设备未初始化的新设备会显示在左侧列表中选择要初始化的机器然后点击Next配置管理IP地址，如SP A：10.77.77.78，SP B：10.77.77.79，点击Next设置用户名密码，用户名：admin，密码：password，然后点击Next点击Finish点击OK完成初始化向导。
3.登陆在IE地址栏输入SPA（或SPB）的IP地址，按回车后打开如下两个界面选择信任即Accept Always，打开登陆界面输入初始化时配置的用户名：admin和密码：password，点击Login选择接受Accept Always即可进入到管理界面。
点击下拉菜单选择要管理的机器，进入到5100的管理界面点击菜单栏按钮System进入系统管理界面4.配置Read Cache和Write Cache在此界面下，点击右侧System management 菜单中Manage Cache选项，进入到Cache 管理界面选择SP Memory选项卡，配置SPA Read Cache和SPB Read Cache为任意数值，并把Write Cache配置到最大，在配置Write Cache时会出现如下对话框，点击OK即可自动调整为最大值。
点击Apply应用配置点击Yes确认会弹出配置成功对话框，点击OK，然后点击到SP Cache选项卡—勾选SP A read Cache 、SP B read Cache和Write Cache并点击Apply应用配置点击Yes确认—点击OK点击OK完成配置5.验证存储系统，检验系统状态在系统管理界面，点击右侧Service Tasks菜单中的Capture Diagnostic Data选项，弹出如下界面点击Diagnostics选项点击Verify Storage System验证存储系统点击Next即开始检验系统状态检验完成后会生成一个问题报告点击Display Issues Report查看报告报告中没有警告信息，关闭报告页面，点击Finish完成验证存储系统，然后即可开始抓取配置信息数据6.抓取配置信息数据启动USM，点击“Login”输入存储的管理IP、帐户密码登陆存储设备：点击Capture Diagnostic Data选项，弹出抓取界面点击Next即开始抓取，抓取完成后界面如下图，点击Save As将数据文件保存到电脑上，记录好保存位置方便使用。
EMC VNX存储初始化及抓数操作步骤1. 抓取数据准备在笔记本上安装软件Un ispherel nitToolUni sphereServiceMa nager2. 设备初始化通过路由器将5100的2个SP连接到笔记本上，加电启动5100.5100 启动完成后，在笔记本上启动Unisphere Storage System Initialization Wizard 进行初始化。
点击Next开始扫描设备BMC "Uni sphar 0"匸包沪 System Ini tiiliz^tion VizardF il<* Opt i one }l@lp r 卢I K•\-The discovery opeidticin iw in progress . Slop DiscoveryUniniti^ized Systems Initialized ternsDiscover againCancel未初始化的新设备会显示在左侧列表中选择要初始化的机器然后点击 NextIkii spherStQrag'S System Ini tializittion Wizard3Use thh screen to set lhe ri&tiAwrk. p^ran&teis for ih& m^n^gementports (10/100/1000) on the storage jyshm.System serial number CKM 00111900892 Sj^stan model number!VNX5100Mensae merit Port (10210(H 000) Nelwork SettingsStorage Proctor A ------------------------------------------ IP Add ess:IPv6 Link. Local Address: IPv6 Global AddretK -Stor^qe Processor B IP Address ： |11 . 1 _2 Name: |B-IMAGEIPv6 Link Local Addess; IPv6 Global Address:IP Y B Ccmmon Paiamelers Contigu ration T^jpe: IPv6 Global Prefix ： IPv6 Default Gatw^J ：ufieckHext >>Cancel配置管理 IP 地址，如 SP A : 10.77.77.78 , SP B : 10.77.77.79，点击 NextIP €IPv4CcmiriDn Panmelersy® £MC Vm sph^r e Storage System Initialization WizardFile Options HelpUse this screen to set the network parametefs for tha management ports(10/100/1000) on the storage system.System serial number CKM00111900892System model nurftbef：VNX5100一Storage Processor AIP Address: | 2 77 77「7° Name: |A」MAGEIPv6 Link Local Address:IPv6 Global Address:IP Y4 Common Parameters< <£ack Next»Cancel设置用户名密码，用户名：admin，密码：password,然后点击Nextsphair 包當电System Ini tillion VizardF il<* Opt i one }l@lpSystem $«ial number CKMD0111 SOOS92Set the IF address of storage pioces^or A lo 10.77.77.78Set the of storage procss-sor A to A-IMAQ ESet the IP address of slcrag& piacessor B Io 10.77.77.79Set the name of storw praw»wf B to: B-I MAGESet the subnet mdskto : 255255.255.0Set tbe default gateway to:S4t ihs I P Y6 GonligLraliQn type 8; D isfltiedSet the storage system name to : CKM00111900092Initialize 姐eini® with user account: adminClick Finish bo nitialize His storage systemThe storage system has been initialized successful^InlCreate o desktop shcxtcU to manage this storage system 1 hereaie no more storage s^atems to inibalize.点击OK完成初始化向导。
EMC CX存储SP 日志收集方法打印字号:T| T编辑：时间：2013-8-9 14:34:401、NavCli 命令行收集在控制台上安装NaviCli的命令行软件程序，软件版本最好和EMC存储的Release一致，在命令行中，切换至Navisphere CLI目录下，执行命行navicli –h (控制器的ip 地址) spcollect –messner2、naviseccli –h 192.168.2.6 spcollect –messner 收文件3、naviseccli –h 192.168.2.6 managefiles –list 列文件4、naviseccli –h 192.168.2.6 managefiles –retrieve 取文件使用命令navicli –h (控制器的ip 地址) managefiles –list 列出己生成的日志文件图示中红色标注的就是SP控制器日志文件将生成的SP控制器日志文件传送至本地目录。
一般情况下，SPA和SPB两个控制器的日志都要收集。
2、直接执行spcollect命令在Navisphere Manager图形窗口中，在SPA和SPB上分别击鼠标右键，选择”spcollect”并执行，系统会自动执行日志收集，执行时间大隔要3分钟左右，击鼠标右键，选择“File Transfer Manager”选择日志文件并传送至本地目录3、CAP收集日志打开CAP的CLARiiON Array Properties程序，选择”Tools”—“Capture”(确保控制台和EMC存储的两个管理网口网络相通,IP 地址在同一网段,控制台必须要安装NaviCli软件,并确保版本的一致性)输入SP-A和SP-B的IP地址，点击Finish,CAP程序将通过CLI自动去收集系统日志。
并将日志保存至C:\capData下,或者你可以选中configure spcollect settings来修改日志存放路径.。
VNX收取性能日志方法
采样：
在Unisphere选中存储，进入Monitoring > Analyzer > Settings > Performance Data Logging，点击Start以开启数据采样，实时监控的采样间隔在60-3600秒之间（默认60秒）：
注：VNX（FLARE 31及以后版本）进入Analyzer界面的路径是System > Monitoring And Alerts > Statistics for Block：
收取日志
存档日志的采样间隔同为60-3600秒（默认120秒）。
一个采样日志文件（.NAR/.NAZ）包含155组采样数据。
VNX系统建议不要超过300秒以免失去采样精度。
直接在图形界面中点击Retrieve Archive获取日志文件，性能分析只需要一个控制器（SPA和SPB均可以），在存储路径中选择本地的路径，再点击下方的Retrieve按钮即可：。
