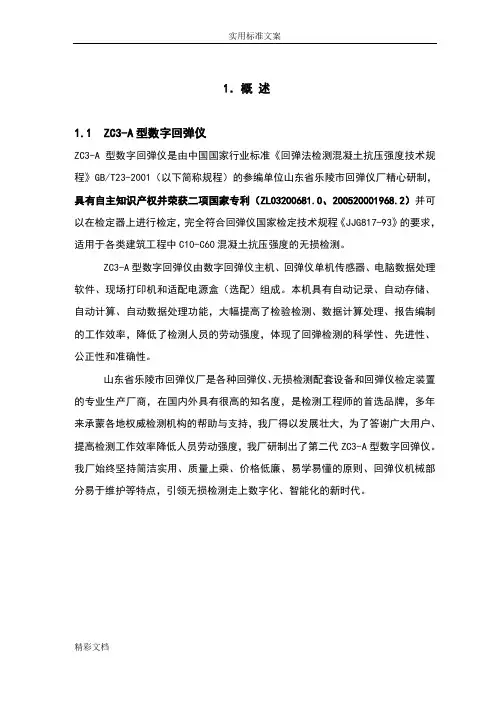

(32)ZC3-A混凝土回弹仪操作规程

1．概述1.1 ZC3-A型数字回弹仪ZC3-A型数字回弹仪是由中国国家行业标准《回弹法检测混凝土抗压强度技术规程》GB/T23-2001（以下简称规程）的参编单位省乐陵市回弹仪厂精心研制，具有自主知识产权并荣获二项国家专利（ZL03200681.0、200520001968.2）并可以在检定器上进行检定，完全符合回弹仪国家检定技术规程《JJG817-93》的要求，适用于各类建筑工程中C10-C60混凝土抗压强度的无损检测。

ZC3-A型数字回弹仪由数字回弹仪主机、回弹仪单机传感器、电脑数据处理软件、现场打印机和适配电源盒（选配）组成。

本机具有自动记录、自动存储、自动计算、自动数据处理功能，大幅提高了检验检测、数据计算处理、报告编制的工作效率，降低了检测人员的劳动强度，体现了回弹检测的科学性、先进性、公正性和准确性。

省乐陵市回弹仪厂是各种回弹仪、无损检测配套设备和回弹仪检定装置的专业生产厂商，在国外具有很高的知名度，是检测工程师的首选品牌，多年来承蒙各地权威检测机构的帮助与支持，我厂得以发展壮大，为了答广大用户、提高检测工作效率降低人员劳动强度，我厂研制出了第二代ZC3-A型数字回弹仪。

我厂始终坚持简洁实用、质量上乘、价格低廉、易学易懂的原则、回弹仪机械部分易于维护等特点，引领无损检测走上数字化、智能化的新时代。

1.2数字回弹仪主机ZC3-A型数字回弹仪主机接收回弹仪单机传感器的回弹值数据信号，储存并结合用户的设置进行数据处理，然后根据用户选择进行数据查询、现场打印或向计算机传送数据等功能。

1.2.1主要技术指标✧检测数据处理依据《回弹法检测混凝土抗压强度技术规程》（JGJ/T23-2001）✧存储存量：8000点✧显示屏：45x30(mm) 128x64(点阵)✧电源：5V✧通信速率：115200bps✧尺寸：140x75x40✧电池电源：标准3.7V锂离子充电电池1.2.2 主要功能及特点✧传感器率定：规的回弹仪率定界面，确保回弹检测前后机械回弹仪的率定值在80±2之间，保证回弹检测的准确性。

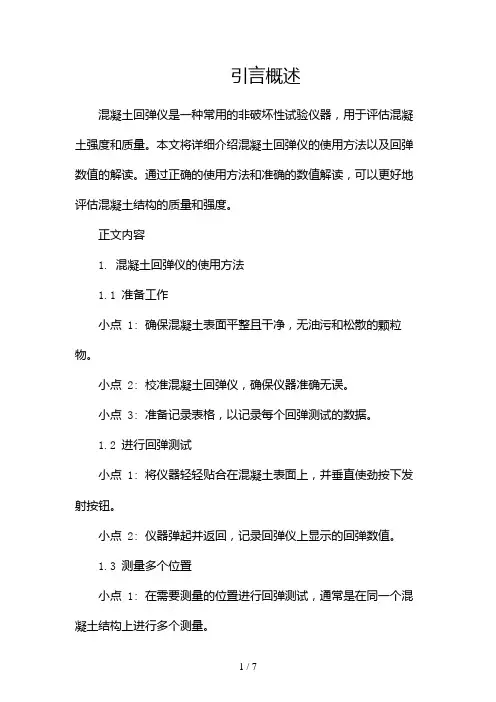

引言概述混凝土回弹仪是一种常用的非破坏性试验仪器，用于评估混凝土强度和质量。

本文将详细介绍混凝土回弹仪的使用方法以及回弹数值的解读。

通过正确的使用方法和准确的数值解读，可以更好地评估混凝土结构的质量和强度。

正文内容1. 混凝土回弹仪的使用方法1.1 准备工作小点 1: 确保混凝土表面平整且干净，无油污和松散的颗粒物。

小点 2: 校准混凝土回弹仪，确保仪器准确无误。

小点 3: 准备记录表格，以记录每个回弹测试的数据。

1.2 进行回弹测试小点 1: 将仪器轻轻贴合在混凝土表面上，并垂直使劲按下发射按钮。

小点 2: 仪器弹起并返回，记录回弹仪上显示的回弹数值。

1.3 测量多个位置小点 1: 在需要测量的位置进行回弹测试，通常是在同一个混凝土结构上进行多个测量。

小点 2: 每个位置进行3次回弹测试，取平均值作为该位置的回弹数值。

1.4 避免误差小点 1: 避免在混凝土表面有空洞或空腔的区域进行回弹测试。

小点 2: 避免在混凝土表面有明显裂缝的区域进行回弹测试。

1.5 数据记录与分析小点 1: 将每次回弹测试的数值记录在记录表格中。

小点 2: 计算每个位置的平均回弹数值。

小点 3: 根据回弹数值与混凝土强度之间的关系曲线，可以评估混凝土的强度等级。

2. 混凝土回弹数值的解读2.1 回弹数值与混凝土强度关系小点 1: 高回弹数值表示混凝土强度较低，低回弹数值表示混凝土强度较高。

小点 2: 根据回弹数值与混凝土强度之间的关系，可以判断混凝土的质量和强度。

2.2 影响回弹数值的因素小点 1: 混凝土配合比的不同会对回弹数值产生影响。

小点 2: 混凝土龄期的长短也会对回弹数值产生影响。

2.3 混凝土结构的评估小点 1: 根据回弹数值和对应的混凝土强度等级，可以评估混凝土结构的质量和强度。

小点 2: 高回弹数值的区域可能存在质量问题，需要进一步检测和修复。

3. 混凝土回弹仪的注意事项3.1 仪器的使用限制小点 1: 混凝土回弹仪只能用于表面坚实、平整的混凝土结构。

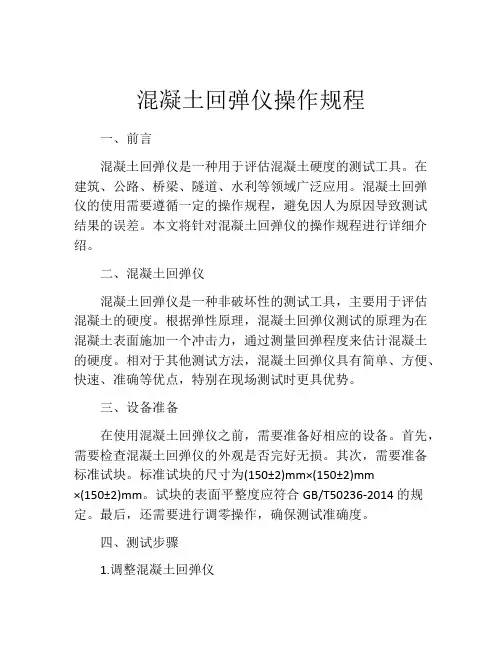

混凝土回弹仪操作规程一、前言混凝土回弹仪是一种用于评估混凝土硬度的测试工具。

在建筑、公路、桥梁、隧道、水利等领域广泛应用。

混凝土回弹仪的使用需要遵循一定的操作规程，避免因人为原因导致测试结果的误差。

本文将针对混凝土回弹仪的操作规程进行详细介绍。

二、混凝土回弹仪混凝土回弹仪是一种非破坏性的测试工具，主要用于评估混凝土的硬度。

根据弹性原理，混凝土回弹仪测试的原理为在混凝土表面施加一个冲击力，通过测量回弹程度来估计混凝土的硬度。

相对于其他测试方法，混凝土回弹仪具有简单、方便、快速、准确等优点，特别在现场测试时更具优势。

三、设备准备在使用混凝土回弹仪之前，需要准备好相应的设备。

首先，需要检查混凝土回弹仪的外观是否完好无损。

其次，需要准备标准试块。

标准试块的尺寸为(150±2)mm×(150±2)mm×(150±2)mm。

试块的表面平整度应符合GB/T50236-2014的规定。

最后，还需要进行调零操作，确保测试准确度。

四、测试步骤1.调整混凝土回弹仪首先，需要进行调整混凝土回弹仪。

连接电源后，等待设备的热身时间。

然后将设备放在标准试块上，按下“零位校准”按钮，将设备回归到初始位置。

如果混凝土回弹仪的显示不为0，需要进行调整，调整方法为旋转设备底部的指示针，调整至零刻度。

2.检测混凝土表面在测试之前需要检查混凝土表面是否干燥。

如果混凝土表面有湿润或其他杂质，需要进行清洗。

并等待混凝土表面充分干燥后，进行测试操作。

3.测试操作将混凝土回弹仪对准测试位置，保持垂直并与试块表面相切。

然后按下设备的触发按钮，产生固定力的冲击力量。

然后读取回弹仪的回弹器上显示的数值，即为混凝土表面的回弹值。

需要在同一位置进行多次测试以获得准确的结果。

4.记录测试结果在测试结束后，需要记录测试结果。

对于标准试块，可以根据实际测试结果计算出其强度值。

对于实际混凝土表面，通常记录其测试点位于标准试块的位置、测试时间、测试人员等信息。

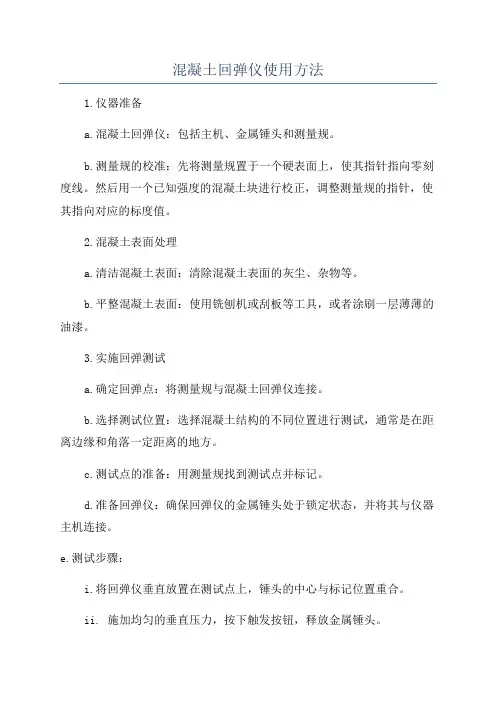

混凝土回弹仪使用方法1.仪器准备a.混凝土回弹仪：包括主机、金属锤头和测量规。

b.测量规的校准：先将测量规置于一个硬表面上，使其指针指向零刻度线。

然后用一个已知强度的混凝土块进行校正，调整测量规的指针，使其指向对应的标度值。

2.混凝土表面处理a.清洁混凝土表面：清除混凝土表面的灰尘、杂物等。

b.平整混凝土表面：使用铣刨机或刮板等工具，或者涂刷一层薄薄的油漆。

3.实施回弹测试a.确定回弹点：将测量规与混凝土回弹仪连接。

b.选择测试位置：选择混凝土结构的不同位置进行测试，通常是在距离边缘和角落一定距离的地方。

c.测试点的准备：用测量规找到测试点并标记。

d.准备回弹仪：确保回弹仪的金属锤头处于锁定状态，并将其与仪器主机连接。

e.测试步骤：i.将回弹仪垂直放置在测试点上，锤头的中心与标记位置重合。

ii. 施加均匀的垂直压力，按下触发按钮，释放金属锤头。

iii. 读取测量规上指针反弹高度的数值。

4.数据记录与分析a.记录结果：将测试点位置和对应的反弹高度值进行记录。

b.多次测试：根据需要，在不同位置进行多次测试，以更准确地评估混凝土的强度。

c.数据分析：根据混凝土回弹仪的使用说明书，将反弹高度值转换为混凝土强度值。

d.结果判读：将得到的混凝土强度值与设计要求进行比较，评估混凝土的质量和强度是否符合要求。

5.清洁和维护a.使用完混凝土回弹仪后，将其清洁干净，去除混凝土残留物。

b.定期校准：根据使用频率和仪器要求，定期对测量规进行校准，以保持测试的准确性。

c.仪器储存：将回弹仪和相关配件存放在干燥、通风的地方，避免长时间暴露在阳光下。

总结：混凝土回弹仪是一种简单易用、快速、经济的非破坏性试验设备。

通过遵循正确的使用方法，可对混凝土强度进行初步评估，提供重要的工程质量控制信息。

在使用过程中，需要严格按照操作步骤进行操作，同时要定期校准和维护仪器，以确保测试结果的准确性。

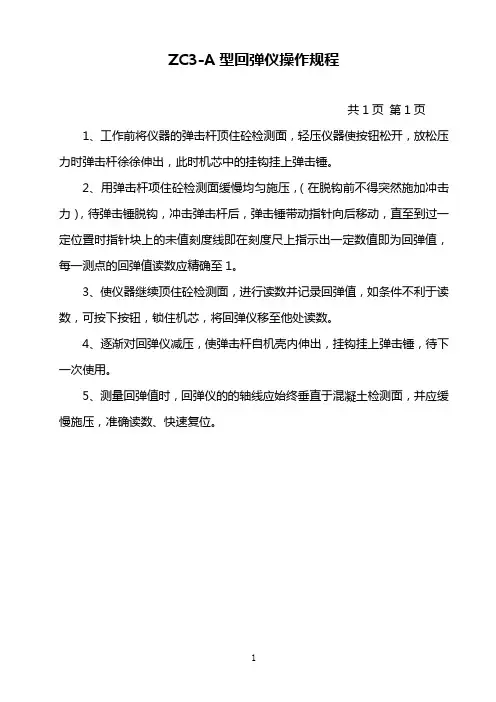

ZC3-A型回弹仪操作规程
共1页第1页
1、工作前将仪器的弹击杆顶住砼检测面，轻压仪器使按钮松开，放松压力时弹击杆徐徐伸出，此时机芯中的挂钩挂上弹击锤。

2、用弹击杆项住砼检测面缓慢均匀施压，（在脱钩前不得突然施加冲击力），待弹击锤脱钩，冲击弹击杆后，弹击锤带动指针向后移动，直至到过一定位置时指针块上的未值刻度线即在刻度尺上指示出一定数值即为回弹值，每一测点的回弹值读数应精确至1。

3、使仪器继续顶住砼检测面，进行读数并记录回弹值，如条件不利于读数，可按下按钮，锁住机芯，将回弹仪移至他处读数。

4、逐渐对回弹仪减压，使弹击杆自机壳内伸出，挂钩挂上弹击锤，待下一次使用。

5、测量回弹值时，回弹仪的的轴线应始终垂直于混凝土检测面，并应缓慢施压，准确读数、快速复位。

1。

1．概述1.1 ZC3-A型数字回弹仪ZC3-A型数字回弹仪是由中国国家行业标准《回弹法检测混凝土抗压强度技术规程》GB/T23-2001（以下简称规程）的参编单位山东省乐陵市回弹仪厂精心研制，具有自主知识产权并荣获二项国家专利（ZL03200681.0、200520001968.2）并可以在检定器上进行检定，完全符合回弹仪国家检定技术规程《JJG817-93》的要求，适用于各类建筑工程中C10-C60混凝土抗压强度的无损检测。

ZC3-A型数字回弹仪由数字回弹仪主机、回弹仪单机传感器、电脑数据处理软件、现场打印机和适配电源盒（选配）组成。

本机具有自动记录、自动存储、自动计算、自动数据处理功能，大幅提高了检验检测、数据计算处理、报告编制的工作效率，降低了检测人员的劳动强度，体现了回弹检测的科学性、先进性、公正性和准确性。

山东省乐陵市回弹仪厂是各种回弹仪、无损检测配套设备和回弹仪检定装置的专业生产厂商，在国内外具有很高的知名度，是检测工程师的首选品牌，多年来承蒙各地权威检测机构的帮助与支持，我厂得以发展壮大，为了答谢广大用户、提高检测工作效率降低人员劳动强度，我厂研制出了第二代ZC3-A型数字回弹仪。

我厂始终坚持简洁实用、质量上乘、价格低廉、易学易懂的原则、回弹仪机械部分易于维护等特点，引领无损检测走上数字化、智能化的新时代。

1.2数字回弹仪主机ZC3-A型数字回弹仪主机接收回弹仪单机传感器的回弹值数据信号，储存并结合用户的设置进行数据处理，然后根据用户选择进行数据查询、现场打印或向计算机传送数据等功能。

1.2.1主要技术指标✧检测数据处理依据《回弹法检测混凝土抗压强度技术规程》（JGJ/T23-2001）✧内存储存量：8000点✧显示屏：45x30(mm) 128x64(点阵)✧电源：5V✧通信速率：115200bps✧尺寸：140x75x40✧电池电源：标准3.7V锂离子充电电池1.2.2 主要功能及特点✧传感器率定：规范的回弹仪率定界面，确保回弹检测前后机械回弹仪的率定值在80±2之间，保证回弹检测的准确性。

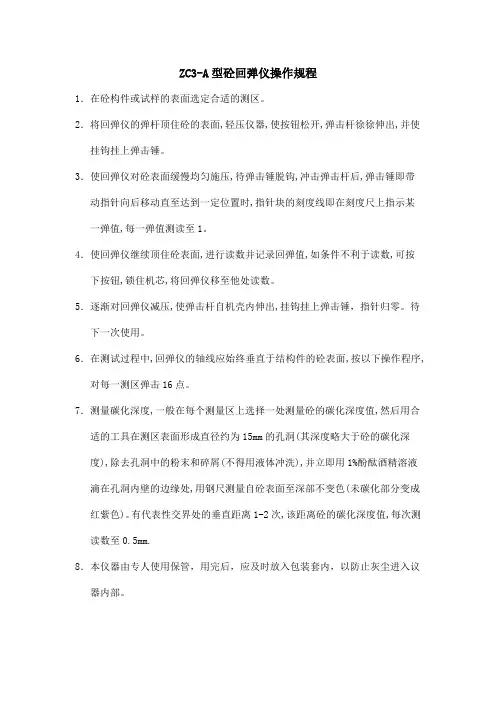

ZC3-A型砼回弹仪操作规程
1．在砼构件或试样的表面选定合适的测区。

2．将回弹仪的弹杆顶住砼的表面,轻压仪器,使按钮松开,弹击杆徐徐伸出,并使挂钩挂上弹击锤。

3．使回弹仪对砼表面缓慢均匀施压,待弹击锤脱钩,冲击弹击杆后,弹击锤即带动指针向后移动直至达到一定位置时,指针块的刻度线即在刻度尺上指示某一弹值,每一弹值测读至1。

4．使回弹仪继续顶住砼表面,进行读数并记录回弹值,如条件不利于读数,可按下按钮,锁住机芯,将回弹仪移至他处读数。

5．逐渐对回弹仪减压,使弹击杆自机壳内伸出,挂钩挂上弹击锤，指针归零。

待下一次使用。

6．在测试过程中,回弹仪的轴线应始终垂直于结构件的砼表面,按以下操作程序,对每一测区弹击16点。

7．测量碳化深度,一般在每个测量区上选择一处测量砼的碳化深度值,然后用合适的工具在测区表面形成直径约为15mm的孔洞(其深度略大于砼的碳化深度),除去孔洞中的粉末和碎屑(不得用液体冲洗),并立即用1%酚酞酒精溶液滴在孔洞内壁的边缘处,用钢尺测量自砼表面至深部不变色(未碳化部分变成红紫色)。

有代表性交界处的垂直距离1-2次,该距离砼的碳化深度值,每次测读数至0.5mm.
8．本仪器由专人使用保管，用完后，应及时放入包装套内，以防止灰尘进入议器内部。

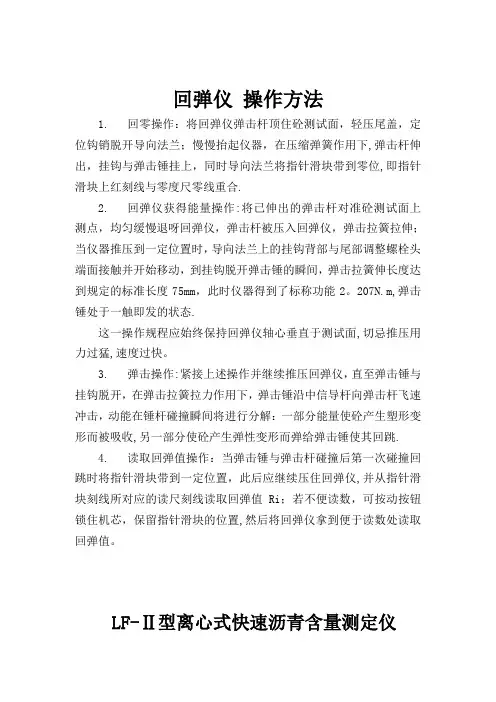

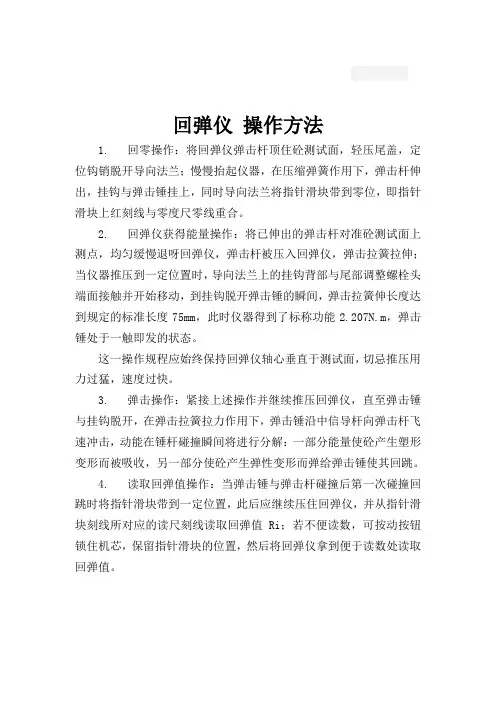

回弹仪操作方法1.回零操作：将回弹仪弹击杆顶住砼测试面，轻压尾盖，定位钩销脱开导向法兰；慢慢抬起仪器，在压缩弹簧作用下,弹击杆伸出，挂钩与弹击锤挂上，同时导向法兰将指针滑块带到零位,即指针滑块上红刻线与零度尺零线重合.2.回弹仪获得能量操作:将已伸出的弹击杆对准砼测试面上测点，均匀缓慢退呀回弹仪，弹击杆被压入回弹仪，弹击拉簧拉伸；当仪器推压到一定位置时，导向法兰上的挂钩背部与尾部调整螺栓头端面接触并开始移动，到挂钩脱开弹击锤的瞬间，弹击拉簧伸长度达到规定的标准长度75mm，此时仪器得到了标称功能2。

207N.m,弹击锤处于一触即发的状态.这一操作规程应始终保持回弹仪轴心垂直于测试面,切忌推压用力过猛,速度过快。

3.弹击操作:紧接上述操作并继续推压回弹仪，直至弹击锤与挂钩脱开，在弹击拉簧拉力作用下，弹击锤沿中信导杆向弹击杆飞速冲击，动能在锤杆碰撞瞬间将进行分解：一部分能量使砼产生塑形变形而被吸收,另一部分使砼产生弹性变形而弹给弹击锤使其回跳.4.读取回弹值操作：当弹击锤与弹击杆碰撞后第一次碰撞回跳时将指针滑块带到一定位置，此后应继续压住回弹仪,并从指针滑块刻线所对应的读尺刻线读取回弹值Ri；若不便读数，可按动按钮锁住机芯，保留指针滑块的位置,然后将回弹仪拿到便于读数处读取回弹值。

LF-Ⅱ型离心式快速沥青含量测定仪操作方法（1）在烘箱中于105℃左右烘干环形滤纸，取出称重并记录；（2）打开仓盖再旋下锁紧螺母，打开料盖；（3）将1。

5公斤左右混合料放入料碗内，加入适量容积将其浸没并用玻璃棒降班均匀，使沥青充分溶解。

放号滤纸,盖上料盖并旋紧锁紧螺母,扣好仓盖和机盖,放号回收瓶,浸泡30分钟左右；（4）打开电脑开关，离心过滤开始，等混合液流出停止后关闭电源开关，向后推顶刹车手柄使电击停转；（5）取下扣盖,加注新溶剂，数量同前,扣好料盖，3—5分钟左右后,重复步骤(2)、(4）,如此数次直至流出的溶剂为清澈的淡黄色为止。

回弹仪操作方法1.回零操作：将回弹仪弹击杆顶住砼测试面，轻压尾盖，定位钩销脱开导向法兰；慢慢抬起仪器，在压缩弹簧作用下，弹击杆伸出，挂钩与弹击锤挂上，同时导向法兰将指针滑块带到零位，即指针滑块上红刻线与零度尺零线重合。

2.回弹仪获得能量操作：将已伸出的弹击杆对准砼测试面上测点，均匀缓慢退呀回弹仪，弹击杆被压入回弹仪，弹击拉簧拉伸；当仪器推压到一定位置时，导向法兰上的挂钩背部与尾部调整螺栓头端面接触并开始移动，到挂钩脱开弹击锤的瞬间，弹击拉簧伸长度达到规定的标准长度75mm，此时仪器得到了标称功能2.207N.m，弹击锤处于一触即发的状态。

这一操作规程应始终保持回弹仪轴心垂直于测试面，切忌推压用力过猛，速度过快。

3.弹击操作：紧接上述操作并继续推压回弹仪，直至弹击锤与挂钩脱开，在弹击拉簧拉力作用下，弹击锤沿中信导杆向弹击杆飞速冲击，动能在锤杆碰撞瞬间将进行分解：一部分能量使砼产生塑形变形而被吸收，另一部分使砼产生弹性变形而弹给弹击锤使其回跳。

4.读取回弹值操作：当弹击锤与弹击杆碰撞后第一次碰撞回跳时将指针滑块带到一定位置，此后应继续压住回弹仪，并从指针滑块刻线所对应的读尺刻线读取回弹值Ri；若不便读数，可按动按钮锁住机芯，保留指针滑块的位置，然后将回弹仪拿到便于读数处读取回弹值。

LF-Ⅱ型离心式快速沥青含量测定仪操作方法（1）在烘箱中于105℃左右烘干环形滤纸，取出称重并记录；（2）打开仓盖再旋下锁紧螺母，打开料盖；（3）将1.5公斤左右混合料放入料碗内，加入适量容积将其浸没并用玻璃棒降班均匀，使沥青充分溶解。

放号滤纸，盖上料盖并旋紧锁紧螺母，扣好仓盖和机盖，放号回收瓶，浸泡30分钟左右；（4）打开电脑开关，离心过滤开始，等混合液流出停止后关闭电源开关，向后推顶刹车手柄使电击停转；（5）取下扣盖，加注新溶剂，数量同前，扣好料盖，3-5分钟左右后，重复步骤（2）、（4），如此数次直至流出的溶剂为清澈的淡黄色为止。

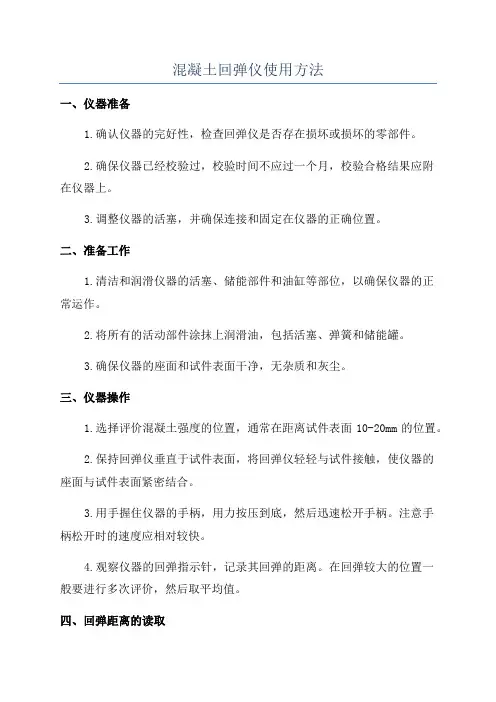

混凝土回弹仪使用方法一、仪器准备1.确认仪器的完好性，检查回弹仪是否存在损坏或损坏的零部件。

2.确保仪器已经校验过，校验时间不应过一个月，校验合格结果应附在仪器上。

3.调整仪器的活塞，并确保连接和固定在仪器的正确位置。

二、准备工作1.清洁和润滑仪器的活塞、储能部件和油缸等部位，以确保仪器的正常运作。

2.将所有的活动部件涂抹上润滑油，包括活塞、弹簧和储能罐。

3.确保仪器的座面和试件表面干净，无杂质和灰尘。

三、仪器操作1.选择评价混凝土强度的位置，通常在距离试件表面10-20mm的位置。

2.保持回弹仪垂直于试件表面，将回弹仪轻轻与试件接触，使仪器的座面与试件表面紧密结合。

3.用手握住仪器的手柄，用力按压到底，然后迅速松开手柄。

注意手柄松开时的速度应相对较快。

4.观察仪器的回弹指示针，记录其回弹的距离。

在回弹较大的位置一般要进行多次评价，然后取平均值。

四、回弹距离的读取1.根据仪器上的刻度读取回弹指示针的位置。

通常刻度是以100为单位，并以0到100进行示数。

2.将回弹距离写入相关的测试记录表格中，以便后续的数据处理和分析。

3.如需进行更多测试，则需要按照同样的方式操作和记录数据。

五、数据处理1.根据回弹仪的检测原理，回弹距离与混凝土强度之间存在一定的相关性。

可以参考已经标定的回弹仪与混凝土强度关系的曲线，将回弹距离转化为相应的混凝土强度。

2.如果没有标定曲线，则可以使用经验公式或者对照实验室中已知强度的混凝土进行验证，最终得出回弹距离与混凝土强度之间的关系。

注意在不同建筑工程中的曲线可能会有所不同。

3.根据测试结果，对混凝土的强度进行评估，并确定其质量是否符合要求。

可以参考相关标准或规范，进行强度等级的评定。

混凝土回弹仪的使用方法需要严格按照操作流程进行，以保证测试数据的准确性和可靠性。

同时，操作人员需要具备相应的基础知识和技能，以确保仪器的安全运行和正确的测试结果。

在使用过程中，还需要注意检查仪器的状态和维护，定期校验仪器的准确性，以及进行及时的维修和更换零部件，确保仪器的长时间正常运行。

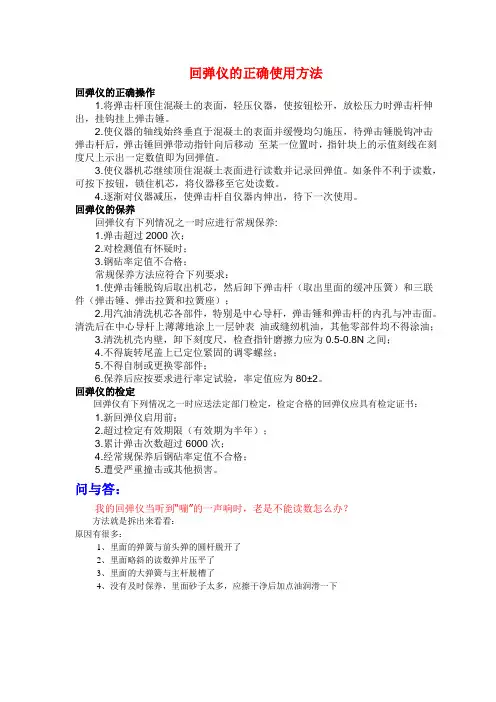

回弹仪的正确使用方法回弹仪的正确操作1.将弹击杆顶住混凝土的表面，轻压仪器，使按钮松开，放松压力时弹击杆伸出，挂钩挂上弹击锤。

2.使仪器的轴线始终垂直于混凝土的表面并缓慢均匀施压，待弹击锤脱钩冲击弹击杆后，弹击锤回弹带动指针向后移动至某一位置时，指针块上的示值刻线在刻度尺上示出一定数值即为回弹值。

3.使仪器机芯继续顶住混凝土表面进行读数并记录回弹值。

如条件不利于读数，可按下按钮，锁住机芯，将仪器移至它处读数。

4.逐渐对仪器减压，使弹击杆自仪器内伸出，待下一次使用。

回弹仪的保养回弹仪有下列情况之一时应进行常规保养:1.弹击超过2000次；2.对检测值有怀疑时；3.钢砧率定值不合格；常规保养方法应符合下列要求：1.使弹击锤脱钩后取出机芯，然后卸下弹击杆（取出里面的缓冲压簧）和三联件（弹击锤、弹击拉簧和拉簧座）；2.用汽油清洗机芯各部件，特别是中心导杆，弹击锤和弹击杆的内孔与冲击面。

清洗后在中心导杆上薄薄地涂上一层钟表油或缝纫机油，其他零部件均不得涂油；3.清洗机壳内壁，卸下刻度尺，检查指针磨擦力应为0.5-0.8N之间；4.不得旋转尾盖上已定位紧固的调零螺丝；5.不得自制或更换零部件；6.保养后应按要求进行率定试验，率定值应为80±2。

回弹仪的检定回弹仪有下列情况之一时应送法定部门检定，检定合格的回弹仪应具有检定证书：1.新回弹仪启用前；2.超过检定有效期限（有效期为半年）；3.累计弹击次数超过6000次；4.经常规保养后钢砧率定值不合格；5.遭受严重撞击或其他损害。

问与答：我的回弹仪当听到“嘣”的一声响时，老是不能读数怎么办？方法就是拆出来看看：原因有很多：1、里面的弹簧与前头弹的圆杆脱开了2、里面略斜的读数弹片压平了3、里面的大弹簧与主杆脱槽了4、没有及时保养，里面砂子太多，应擦干净后加点油润滑一下JJG 陕西省地方计量检定规程JJG(陕)06-2007混凝土回弹仪检定装置Verification Regulation of ConcreteRebound Hammer Verification Equipment2007 - 11 - 28 发布 2007 - 12 - 18实施陕西省质量技术监督局发布混凝土回弹仪检定Array装置检定规程Verification Regulation of ConcreteRebound Hammer Verification Equipment本检定规程经陕西省质量技术监督局于2007年11月28日批准，并自2007年12月18日起实施。

商品混凝土回弹操作方法
混凝土回弹测试是一种常用的非破坏性测试方法，用于评估混凝土的强度。

下面是进行混凝土回弹操作的方法：
1. 准备工作：
- 检查回弹仪是否完好，无损坏和松动的部分。

- 清理测量表面，确保无油污、灰尘等物质。

2. 测量位置选择：
- 在需要评估强度的混凝土表面上选择一系列测试点。

- 测量点应均匀分布，并避开边缘和空洞。

3. 测量操作：
- 按住回弹仪，并将测量口对准测试点。

- 用力快速地按下回弹仪，使其弹起并撞击混凝土表面。

- 在撞击后，观察回弹仪的弹跳高度，并记录下来。

4. 重复测试：
- 对同一个测点进行多次测试，至少进行3次测量。

- 通过多次测量的平均值来评估混凝土的强度。

5. 结果评估：
- 参考混凝土回弹仪的刻度表，将回弹高度转换为混凝土的抗压强度估计值。

- 注意，使用混凝土回弹仪进行的测试只能作为初步评估强度的方法，无法替代实验室试验。

需要注意的是，混凝土回弹测试存在一定的误差，受到多种因素的影响，如混凝土配合比、表面平整度、湿度等。

因此，在进行混凝土回弹测试时，应遵循标准操作程序，并结合其他测试方法来全面评估混凝土的强度。

混凝土回弹仪操作使用方法混凝土回弹仪如何操作检测时，回弹仪的轴线应始终垂直于结构或构件的混凝土检测面，缓慢施压，精准读数，快速复位。

混凝土强度的推定：1、从测区的16个回弹值中，剔除3个最大值和3检测时，回弹仪的轴线应始终垂直于结构或构件的混凝土检测面，缓慢施压，精准读数，快速复位。

混凝土强度的推定：1、从测区的16个回弹值中，剔除3个最大值和3个最小值，然后将余下的10个回弹值平均。

2、如回弹非水平方向且非构件测面时，应先进行角度较正，较正后的回弹值再进行浇注面较正。

3、依据测区的碳化深度值和较正后的回弹值查出各测区的混凝土强度换算值。

4、当结构或构件的测区强度值显现小于10.0MPa时，取fcu,e<10.0MPa。

fcu,min5、当结构或构件的测区数小于10个时，fcu,e=6、当结构或构件的测区数不小于10个或按批检测时fcu,e=fcu,m—1.645*s7、当、按批量检测的构件测区混凝土强度标准差显现下列情况之一时，应全部按单个构件检测：①混凝土抗压强度平均值小于25.0MPa，S＞4.50Mpa；②混凝土抗压强度平均值、不小于25.0MPa且不大于60MPa，S ＞5.50Mpa—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。

相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。

混凝土回弹仪是一种检测装置，适于检测一般建筑构件、桥梁及各种砼构件（板、梁、柱、桥架）的强度，紧要技术指标有冲击功能；弹击拉簧钢度；弹击冲程；指针系统大的静摩擦力和刚钻率定平均值。

紧要特点快捷（比同类产品省力2/3）、快捷、价廉、不需电源、易把握、按钮接受拉伸工艺不易脱落、指针易于调整摩擦力，是适合现场使用的无损检测的必选仪器。

混凝土回弹仪操作规程编制：审批：广州xx工程建设监理有限公司深圳xx工程监理中心混凝土回弹仪操作规程一、混凝土回弹仪介绍（一）回弹法的原理回弹法是目前使用最广泛的无损检测技术，主要用于检测混凝土质量。

根据回弹仪弹击锤冲击混凝土表面所得到的回弹值大小而形成的“混凝土强度-回弹值”曲线，进而推算出所测混凝土构件的强度。

（二）回弹法适用范围1、适用于所测混凝土构件的表层质量与内部质量基本一致，或内部不存在缺陷的混凝土构件；2、混凝土表面干燥，龄期大于14d，小于1000d；3、混凝土强度在10MPa~60MPa之间；4、对离心法、真空法、压浆法、喷射法和混凝土表面曾经各种物理化学方法处理成型的混凝土，慎用回弹法。

二、回弹仪器操作方法（1）掌握正确的姿势一只手托住回弹仪前端，同时，另一只手掌心贴在仪器底部，手指轻轻托住仪器尾部，保持仪器与测试面垂直。

（2）测试要点必须要有两个人配合，一个操作仪器，一个负责在旁边做记录，一个测区完成了后，记录者要负责提醒操作者换下一个测区继续操作。

操作时，应缓慢施压，准确读数，快速复位。

回弹仪轴线应永远垂直于构件检测面。

测区内测点均匀分布，点与点净距≥20mm，离预埋件、预埋筋≥30mm，同一测点不能重复，测记16个点。

（3）如何读数读取上面的刻度，每小格代表强度值为2MPa，读数精度到个位数即可。

5、测碳化深度（1）每个构件选取不少于测区总数30%、且总数不少于3个的测区进行碳化深度值测试，即10个测区选3个，5个测区也选3个。

碳化深度值极差＞2mm 时，该构件测区全部检测碳化深度。

（2）每个测点打凿深度约为2cm的洞，并吹去或刷清粉末。

（3）用浓度1%的酚酞酒精溶液滴在孔洞内壁。

（4）当碳化界线清楚时，用深度测量工具测量已碳化与未碳化交界面到混凝土表面的垂直距离，测取3次的平均值，每次读数精确至0.5mm。

碳化深度测试仪。

深圳xx工程监理中心。

ZC3-A混凝土回弹仪操作规程
一、将弹击杆顶住混凝土的表面，轻压仪器，使按钮松开，放松压力时弹击杆伸出，挂钩挂上弹击杆锤。

二、使仪器的轴线始终垂直于混凝土的表面并缓慢均匀施压，待弹击锤脱钩冲击弹击杆后，弹击锤回弹带动指针向后移动至某一位置时，指针块上的示值刻线在刻度尺上示出一定数值即为回弹值。

三、使仪器继续顶住混凝土表面进行读数并纪录回弹值。

如条件不利于读数，可按下按钮，锁住机芯，将仪器移置它处读数。

四、逐渐对仪器减压，使弹击杆自仪器内伸出，待下一次使用。

五、测量工作完成后，将仪器表面清洁干净，填写使用记录。

六、非本检测所工作人员不得操作本机。

七、维护和保养：
1、回弹仪检定周期为半年。

2、回弹仪率定值满足80±2的要求后，方可使用。

3、回弹仪使用完毕后，应使弹击杆伸出机壳，并应清除回弹仪各部位的污垢、尘土。

4、回弹仪不用时，应将弹击杆球面轻抵硬物表面，经弹击后按下按钮。

此时指针读数为“0”。

1．概述1.1 ZC3-A型数字回弹仪ZC3-A型数字回弹仪是由中国国家行业标准《回弹法检测混凝土抗压强度技术规程》GB/T23-2001（以下简称规程）的参编单位山东省乐陵市回弹仪厂精心研制，具有自主知识产权并荣获二项国家专利（ZL03200681.0、200520001968.2）并可以在检定器上进行检定，完全符合回弹仪国家检定技术规程《JJG817-93》的要求，适用于各类建筑工程中C10-C60混凝土抗压强度的无损检测。

ZC3-A型数字回弹仪由数字回弹仪主机、回弹仪单机传感器、电脑数据处理软件、现场打印机和适配电源盒（选配）组成。

本机具有自动记录、自动存储、自动计算、自动数据处理功能，大幅提高了检验检测、数据计算处理、报告编制的工作效率，降低了检测人员的劳动强度，体现了回弹检测的科学性、先进性、公正性和准确性。

山东省乐陵市回弹仪厂是各种回弹仪、无损检测配套设备和回弹仪检定装置的专业生产厂商，在国内外具有很高的知名度，是检测工程师的首选品牌，多年来承蒙各地权威检测机构的帮助与支持，我厂得以发展壮大，为了答谢广大用户、提高检测工作效率降低人员劳动强度，我厂研制出了第二代ZC3-A型数字回弹仪。

我厂始终坚持简洁实用、质量上乘、价格低廉、易学易懂的原则、回弹仪机械部分易于维护等特点，引领无损检测走上数字化、智能化的新时代。

1.2数字回弹仪主机ZC3-A型数字回弹仪主机接收回弹仪单机传感器的回弹值数据信号，储存并结合用户的设置进行数据处理，然后根据用户选择进行数据查询、现场打印或向计算机传送数据等功能。

1.2.1主要技术指标✧检测数据处理依据《回弹法检测混凝土抗压强度技术规程》（JGJ/T23-2001）✧内存储存量：8000点✧显示屏：45x30(mm) 128x64(点阵)✧电源：5V✧通信速率：115200bps✧尺寸：140x75x40✧电池电源：标准3.7V锂离子充电电池1.2.2 主要功能及特点✧传感器率定：规范的回弹仪率定界面，确保回弹检测前后机械回弹仪的率定值在80±2之间，保证回弹检测的准确性。

回弹仪操作规程正确使用与操作回弹仪，可以较好地发挥其效能，提高测试的准确性。

因此，仪器使用人员必须按照规程的要求进行操作。

一、检查回弹仪各机械部位运转是否正常。

二、回弹仪检定与率定：1.回弹仪有下例情况之一，应送检定单位校验，校验合格的回弹仪应具有检定合格证，其有效期为半年。

（1）新回弹仪启用前；（2）超过鉴定有效期；（3）数字式回弹仪数字显示的回弹值与指针直读示值相差大于1；（4）经保养后，在钢砧上的率定值不合格；（5）遭受严重撞击或其他损害。

２.回弹仪有下例情况之一，应在钢砧上进行率定试验：（1）进行构件测试前后，如连续数天测试，可在每天测试完毕后率定一次；（2）测试过程中对回弹值有怀疑时。

如率定试验结果不在规定的80±2的范围内，应对回弹仪进行常规保养后再进行率定，如再次率定仍不合格，应送检定单位检验。

（３）回弹仪率定步骤：回弹仪率定试验宜在室温为20±5℃的条件下进行，率定时钢砧稳固地平放在刚度大的混凝土地坪上，回弹仪向下弹击时，弹击杆分4次旋转，每次旋转约90o，弹击3~5次，取其中最后连续3次且读书稳定的回弹值进行平均作为率定值。

三、测定步骤：1．测区和测点布置（1）对于一般构件，测区数不宜少于10个。

当受检构件数量大于30个且不需提供单个构件推定强度或受检构件某一方向尺寸不大于4.5m且另一方向尺寸不大于0.3m时，每个构件的测区数量可适当减少，但不应少于5个。

（2）相邻两侧区的间距不应大于2m，测区离构件端部或施工缝边缘的距离不宜大于0.5m，且不宜小于0.2m。

（3）测区宜选在能使回弹仪处于水平方向的混凝土浇筑侧面。

当不能满足这一要求时，也可选在使回弹仪处于非水平方向的混凝土浇筑表面或底面。

（4）测区宜布置在构件的两个对称的可侧面上，当不能布置在对称的可侧面上时，也可布置在同一可测面上，且应均匀分布。

在构件的重要部位及薄弱部位应布置测区，并应避开预埋件。

（5）测区的面积不宜大于0.04m2。

回弹仪操作方法1.回零操作：将回弹仪弹击杆顶住砼测试面，轻压尾盖，定位钩销脱开导向法兰；慢慢抬起仪器，在压缩弹簧作用下，弹击杆伸出，挂钩与弹击锤挂上，同时导向法兰将指针滑块带到零位，即指针滑块上红刻线与零度尺零线重合。

2.回弹仪获得能量操作：将已伸出的弹击杆对准砼测试面上测点，均匀缓慢退呀回弹仪，弹击杆被压入回弹仪，弹击拉簧拉伸；当仪器推压到一定位置时，导向法兰上的挂钩背部与尾部调整螺栓头端面接触并开始移动，到挂钩脱开弹击锤的瞬间，弹击拉簧伸长度达到规定的标准长度75mm，此时仪器得到了标称功能2.207N.m，弹击锤处于一触即发的状态。

这一操作规程应始终保持回弹仪轴心垂直于测试面，切忌推压用力过猛，速度过快。

3.弹击操作：紧接上述操作并继续推压回弹仪，直至弹击锤与挂钩脱开，在弹击拉簧拉力作用下，弹击锤沿中信导杆向弹击杆飞速冲击，动能在锤杆碰撞瞬间将进行分解：一部分能量使砼产生塑形变形而被吸收，另一部分使砼产生弹性变形而弹给弹击锤使其回跳。

4.读取回弹值操作：当弹击锤与弹击杆碰撞后第一次碰撞回跳时将指针滑块带到一定位置，此后应继续压住回弹仪，并从指针滑块刻线所对应的读尺刻线读取回弹值Ri；若不便读数，可按动按钮锁住机芯，保留指针滑块的位置，然后将回弹仪拿到便于读数处读取回弹值。

LF-Ⅱ型离心式快速沥青含量测定仪操作方法（1）在烘箱中于105℃左右烘干环形滤纸，取出称重并记录；（2）打开仓盖再旋下锁紧螺母，打开料盖；（3）将1.5公斤左右混合料放入料碗内，加入适量容积将其浸没并用玻璃棒降班均匀，使沥青充分溶解。

放号滤纸，盖上料盖并旋紧锁紧螺母，扣好仓盖和机盖，放号回收瓶，浸泡30分钟左右；（4）打开电脑开关，离心过滤开始，等混合液流出停止后关闭电源开关，向后推顶刹车手柄使电击停转；（5）取下扣盖，加注新溶剂，数量同前，扣好料盖，3-5分钟左右后，重复步骤（2）、（4），如此数次直至流出的溶剂为清澈的淡黄色为止。

××××有限公司标准安全操作规程文件编号：XXX-XXX-XXX 混凝土回弹仪操作规程编制：审核：批准：版本：受控状态：20××年10月10日发布20××年10月10日实施标准、完整的Word版文档，下载后可根据实际工作情况适当修改，自由编辑，适合相关行业人员参考，实际使用请删除本行文字。

混凝土回弹仪操作规程⑴ 使用前检查仪器是否处于标准状态，特别注意回弹仪率定值应在80±2范围内。

⑴ 测试前准备好所用配套工具，根据被测构件的尺寸选好测区、测面和测点。

⑴ 回弹时将弹击杆顶住砼侧面，轻轻压下，使弹击杆伸出仪器壳体，使指针回到零位。

⑴ 测试时回弹仪要垂直于测面，并保证仪器在施压时不晃动。

⑴ 记录弹击读数，松开弹击杆再对下一个测点进行回弹。

⑴ 将被测体全部测完后，进行回弹值计算，并将仪器放回盒内进行保养，以备下次使用。
