三层交换机实现路由功能配置⽰例与详解（CiscoPackerTracer模拟器）计算机⽹络实验作业 <(*￣▽￣*)/本来计划⼀个晚上写出来的，然后这个⼩⽬标没完成- - ⽤了两天【原理】三层交换机实现路由器功能，需要主机，三个交换机，⼀个路由器【效果图】【配置代码】注意注意端⼝⼀定要对，【我只保留了代码命令，命令后的效果给删除了】交换机1: 配置端⼝Switch>enSwitch#confSwitch(config)#vlan 2Switch(config-vlan)#EXITSwitch(config)#int f0/2Switch(config-if)#switchport access vlan 2Switch(config-if)#no shutSwitch(config-if)#int f0/24Switch(config-if)#switchport mode trunk交换机2：配置端⼝Switch#enSwitch#confSwitch(config)#int f0/2Switch(config-if)#switchport access vlan 2% Access VLAN does not exist. Creating vlan 2Switch(config-if)#no shutSwitch(config-if)#exitSwitch(config)#int f0/24Switch(config-if)#switchport mode trunk**三层交换机：（配置）Switch>Switch>enSwitch#confSwitch(config)#int f0/1 //配置端⼝f0/1 为trunkSwitch(config-if)#switchport mode accessSwitch(config-if)#switchport mode trunkSwitch(config-if)#EXITSwitch(config)#int f0/2 //配置端⼝ f0/2 为trunkSwitch(config-if)#switchport mode accessSwitch(config-if)#switchport mode trunkSwitch(config-if)#exitSwitch(config)#vlan 2 // 创建vlan2Switch(config-vlan)#exitSwitch(config)#vlan 1 // 创建vlan1Switch(config-vlan)#exitSwitch(config)#int vlan 1 // 配置 vlan 1 的 ip地址(⽹关)Switch(config-if)#no shutSwitch(config-if)#ip address 192.168.1.168 255.255.255.0Switch(config-if)#exitSwitch(config)#int vlan 2 //配置 vlan 2 的 ip地址(⽹关)Switch(config-if)#ip address 192.168.2.168 255.255.255.0Switch(config-if)#exitSwitch(config)#int f0/3 // 配置端⼝f0/3 到路由器为不交换Switch(config-if)#no switchportSwitch(config-if)#ip address 192.168.10.1 255.255.255.0// 配置到路由器 ip 地址Switch(config-if)#no shutSwitch(config-if)#exitSwitch(config)#ip routing // 配置路由器 IP 地址Switch(config)#ip route 0.0.0.0 0.0.0.0 192.168.10.2**路由器：（配置）Router>enRouter#confRouter(config)#int f0/0 //配置端⼝启动Router(config-if)#no shutRouter(config-if)#exitRouter(config)#int f0/1Router(config-if)#no shutRouter(config-if)#exitRouter(config)#ip route 0.0.0.0 0.0.0.0 192.168.10.1 // 配置路由器默认ip地址Router(config)#exitRouter#%SYS-5-CONFIG_I: Configured from console by consoleRouter#confRouter(config)#int f0/1 // 配置路由器到第三层交换机 ip 地址Router(config-if)#ip address 192.168.10.2 255.255.255.0Router(config-if)#// 注意若路由器下直接有主机的话需要以下配置 ip地址 (⽹关)*************************华丽的分割线********************************Router(config)#int f0/0.1 // 配置⼦⽹络1Router(config-subif)#encapsulation dot1Q 1Router(config-subif)#ip address 192.168.3.168 255.255.255.0 // 配置⼦⽹关Router(config-subif)#exitRouter(config)#int f0/0.2 // 配置⼦⽹络 2Router(config-subif)#encapsulation dot1Q 2Router(config-subif)#ip address 192.168.4.168 255.255.255.0 // 配置⼦⽹关Router(config-subif)#exit*************************华丽的分割线********************************【测试】⽤ PC-1 ping 其他主机----- > ping 192.168.2.2同⼀交换机下，不同vlan，不同⽹段，可以ping 通第⼀次出现丢包原因： ping第⼀个数据是，建⽴和对应表，因为是不知道对⽅的所以丢包第⼆次就可以100%成功----- > ping 192.168.2.4不同交换机下，不同vlan ，不同⽹段，可以ping 通----- > ping 192.168.1.3不同交换机下，同⼀vlan ，同⼀⽹段，可以ping 通***************************************************************************************************************************************************若在实现过程中发现问题，欢迎指正 (#^.^#)。

Cisco三层交换机网络配置方案二vlan设置此处的实验划分了3个vlan，一个服务器组，一个子站的主环形通道，一个子站的备环形通道。

如果有多个环形通道，按照文章中的主备环形通道的配置方法增加配置即可。

本片文章是以Cisco 3560编写的，配置3750与3560不一样的地方会在每一部分的开头标出，如果没有标出就是两种交换机的配置方法是一样的。

如果配置的是3750(或者其他型号的可堆叠Cisco交换机)，请先参阅4.6。

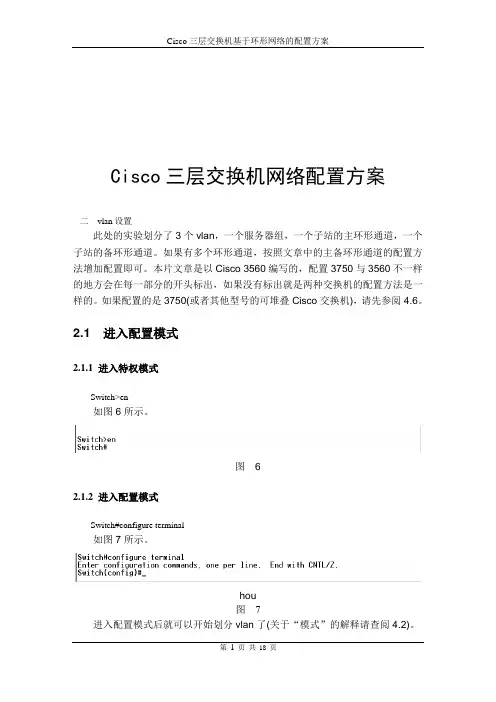

2.1 进入配置模式2.1.1 进入特权模式Switch>en如图6所示。

图 62.1.2 进入配置模式Switch#configure terminal如图7所示。

hou图7进入配置模式后就可以开始划分vlan了(关于“模式”的解释请查阅4.2)。

2.2 划分vlan2.2.1 配置交换机的名称Switch(config)#hostname switch1如图8所示。

图82.2.2 划分3个vlanswitch1(config)#vlan 10 !全局配置模式下进入vlan模式并创建vlan10 switch1(config-vlan)#name commmaster !把vlan10命名为commmasterswitch1(config-vlan)#vlan 20 !vlan模式下创建vlan20switch1(config-vlan)#name commbak !把vlan20命名为commbakswitch1(config-vlan)#vlan 30 !vlan模式下创建vlan30switch1(config-vlan)# name server !把vlan30命名为serverswitch1naswitch1(config)#如图9所示。

图92.2.3 分配端口3560端口1的名称是g0/1,3750堆叠后交换机1的端口1名称是Gi1/0/1。

交换机端口的名字是什么可在特权模式(即switch1#)下用sh vlan brief查看。

三层交换机与路由器的配置实例（图解）目的：学会使用三层交换与路由器让处于不同网段的网络相互通信实验步骤：一：二层交换机的配置：在三个二层交换机上分别划出两VLAN，并将二层交换机上与三层交换或路由器上的接线设置为trunk接口二：三层交换机的配置：1：首先在三层交换上划出两个VLAN，并进入VLAN为其配置IP，此IP将作为与他相连PC 的网关。

2：将与二层交换机相连的线同样设置为trunk接线，并将三层交换与路由器连接的线设置为路由接口（no switchsport）3：将路由器和下面的交换机进行单臂路由的配置实验最终结果：拓扑图下各个PC均能相互通信交换机的配置命令：SW 0:Switch>Switch>enSwitch#confConfiguring from terminal, memory, or network [terminal]?Enter configuration commands, one per line. End with CNTL/Z.Switch(config)#vlan 2Switch(config-vlan)#exitSwitch(config)#int f0/2Switch(config-if)#switchport access vlan 2Switch(config-if)#no shutSwitch(config-if)#int f0/3Switch(config-if)#switchport mode trunk%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/3, changed state to down%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/3, changed state to upSwitch(config-if)#exitSwitch(config)#SW 1:Switch>enSwitch#confConfiguring from terminal, memory, or network [terminal]?Enter configuration commands, one per line. End with CNTL/Z.Switch(config)#int f0/2Switch(config-if)#switchport access vlan 2% Access VLAN does not exist. Creating vlan 2Switch(config-if)#no shutSwitch(config-if)#exitSwitch(config)#int f0/3Switch(config-if)#switchport mode trunk%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/3, changed state to down%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/3, changed state to upSwitch(config-if)#SW 2:Switch>enSwitch#confConfiguring from terminal, memory, or network [terminal]?Enter configuration commands, one per line. End with CNTL/Z.Switch(config)#int f0/2Switch(config-if)#switchport access vlan 2% Access VLAN does not exist. Creating vlan 2Switch(config-if)#exitSwitch(config)#int f0/3Switch(config-if)#switchport mode trunkSwitch(config-if)#三层交换的配置命令：Switch>enSwitch#confConfiguring from terminal, memory, or network [terminal]?Enter configuration commands, one per line. End with CNTL/Z.Switch(config)#int f0/1Switch(config-if)#switchport mode trunk%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/2, changed state to downSwitch(config-if)#exitSwitch(config)#int f0/2Switch(config-if)#switchport mode trunkSwitch(config-if)#exitSwitch(config)#vlan 2Switch(config-vlan)#exitSwitch(config)#int vlan 1Switch(config-if)#no shut%LINK-5-CHANGED: Interface Vlan1, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan1, changed state to up Switch(config-if)#ip address 192.168.1.168 255.255.255.0Switch(config-if)#exitSwitch(config)#int vlan 2%LINK-5-CHANGED: Interface Vlan2, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan2, changed state to upSwitch(config-if)#ip addSwitch(config-if)#ip address 192.168.2.168 255.255.255.0Switch(config-if)#%LINK-5-CHANGED: Interface FastEthernet0/3, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/3, changed state to upSwitch(config-if)#exitSwitch(config)#int f0/3Switch(config-if)#no switchport%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/3, changed state to down%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/3, changed state to upSwitch(config-if)#Switch(config-if)#ip address 192.168.10.1 255.255.255.0Switch(config-if)#no shutSwitch(config-if)#exitSwitch(config)#ip routingSwitch(config-if)#exitSwitch(config)#ip route 0.0.0.0 0.0.0.0 192.168.10.2Switch(config)#路由器的配置：Router>enRouter#confConfiguring from terminal, memory, or network [terminal]?Enter configuration commands, one per line. End with CNTL/Z.Router(config)#int f0/0Router(config-if)#no shut%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to upRouter(config-if)#exitRouter(config)#int f0/1Router(config-if)#no shut%LINK-5-CHANGED: Interface FastEthernet0/1, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/1, changed state to upRouter(config-if)#exitRouter(config)#int f0/0Router(config-if)#no shutRouter(config-if)#exitRouter(config)#int f0/0.1Router(config-subif)#encapsulation dot1Q 1Router(config-subif)#ip address 192.168.3.168 255.255.255.0Router(config-subif)#exitRouter(config)#int f0/0.2Router(config-subif)#encapsulation dot1Q 2Router(config-subif)#ip addRouter(config-subif)#ip address 192.168.4.168 255.255.255.0Router(config-subif)#exitRouter(config)#ip route 0.0.0.0 0.0.0.0 192.168.10.1Router(config)#exit%SYS-5-CONFIG_I: Configured from console by consoleRouter#confConfiguring from terminal, memory, or network [terminal]?Enter configuration commands, one per line. End with CNTL/Z.Router(config)#int f0/1Router(config-if)#ip addRouter(config-if)#ip address 192.168.10.2 255.255.255.0 Router(config-if)#。

思科Cisco交换机配置——三层交换机实现VLAN间通信实验详解本⽂实例讲述了思科Cisco三层交换机实现VLAN间通信实验。

分享给⼤家供⼤家参考，具体如下：⼀、实验⽬的：⽤三层交换机让同⼀vlan的主机能通信，不同vlan的主机也能通信⼆、拓扑图如下三、具体步骤如下：先给每台主机和服务器配置ip地址和⽹关例：（1）S1三层交换机配置：Switch>en --进⼊特权模式Switch#conf t --进⼊全局配置模式Enter configuration commands, one per line. End with CNTL/Z.Switch(config)#hostname S1 --修改三层交换机主机名为S1S1(config)#vtp domain test --创建vtp域Domain name already set to test.S1(config)#vtp mode server --设置当前交换机在vtp的⼯作模式为server Device mode already VTP SERVER.S1(config)#vlan 10 --创建vlan 10S1(config-vlan)#vlan 20 --创建vlan 20S1(config-vlan)#vlan 30 --创建vlan 30S1(config-vlan)#vlan 40 --创建vlan40S1(config-vlan)#interface f0/1 --进⼊端⼝S1(config-if)#switchport mode access --将端⼝模式改为access模式S1(config-if)#switchport mode trunk --将端⼝模式改为trunk模式S1(config-if)#interface range f0/2-3 --进⼊端⼝S1(config-if-range)#switchport mode access --将端⼝模式改为access模式S1(config-if-range)#switchport access vlan 40 --将端⼝划⼊vlan 40S1(config-if-range)#exit --返回上⼀级S1(config)#ip routing --启动三层交换机的路由功能S1(config)#interface vlan 10 --进⼊vlan 10S1(config-if)#ip address 192.168.1.254 255.255.255.0 --给vlan 10添加ip地址S1(config-if)#interface vlan 20 --进⼊vlan 20S1(config-if)#ip address 192.168.2.254 255.255.255.0 --给vlan 20添加ip地址S1(config-if)#interface vlan 30 --进⼊vlan 30S1(config-if)#ip address 192.168.3.254 255.255.255.0 --给vlan 30添加ip地址S1(config-if)#interface vlan 40 --进⼊vlan 40S1(config-if)#ip address 192.168.4.254 255.255.255.0 --给vlan 40添加ip地址S1(config-if)#end --返回特权模式S1#copy running-config startup-config --保存配置[OK] --保存成功（2）S2交换机配置Switch>en --进⼊特权模式Switch#conf t --进⼊全局配置模式Enter configuration commands, one per line. End with CNTL/Z.Switch(config)#hostname S2 --修改交换机名为S2S2(config)#vtp mode client --设置当前交换机在vtp中为客户机模式Device mode already VTP CLIENT.S2(config)#interface f0/10 --进⼊端⼝S2(config-if)#switchport mode trunk --将端⼝设置为trunk模式S2(config-if)#interface f0/1 --进⼊端⼝S2(config-if)#switchport mode access --将端⼝设置为access模式S2(config-if)#switchport access vlan 30 --将端⼝划⼊vlan30S2(config-if)#interface f0/2 --进⼊端⼝S2(config-if)#switchport mode access --将端⼝设置为access模式S2(config-if)#switchport access vlan 20 --将端⼝划⼊vlan 20S2(config-if)#interface f0/3 --进⼊端⼝S2(config-if)#switchport mode access --将端⼝设置为access模式S2(config-if)#switchport access vlan 10 --将端⼝划⼊vlan 10S2(config-if)#end --返回特权模式S2#copy running-config startup-config --保存配置[OK] --保存成功（3）S3交换机配置Switch>en --进⼊特权模式Switch#conf t --进⼊全局配置模式Enter configuration commands, one per line. End with CNTL/Z.Switch(config)#hostname S3 --修改交换机名为S3S3(config)#vtp mode client --设置当前交换机在vtp中为客户模式Device mode already VTP CLIENT.S3(config)#interface range f0/10-12 --进⼊端⼝S3(config-if-range)#switchport mode trunk --将端⼝设置为trunk模式S3(config-if-range)#interface f0/1 --进⼊端⼝S3(config-if)#switchport mode access --将端⼝设置为access模式S3(config-if)#switchport access vlan 30 --将端⼝划⼊vlan 30S3(config-if)#interface f0/2 --进⼊端⼝S3(config-if)#switchport mode access --将端⼝设置为access模式S3(config-if)#switchport access vlan 20 --将端⼝划⼊vlan20S3(config-if)#interface f0/3 --进⼊端⼝S3(config-if)#switchport mode access --将端⼝设置为access模式S3(config-if)#switchport access vlan 10 --将端⼝划⼊vlan 20S3(config-if)#end --返回特权模式S3#copy running-config startup-config --保存配置[OK] --保存成功（4）S4交换机配置Switch>en --进⼊特权模式Switch#conf t --进⼊全局配置模式Enter configuration commands, one per line. End with CNTL/Z.Switch(config)#hostname S4 --修改交换机名为S4S4(config)#vtp mode client --设置当前交换机在vtp中为客户模式Device mode already VTP CLIENT.S4(config)#interface f0/10 --进⼊端⼝S4(config-if)#switchport mode trunk --将端⼝设置为trunk模式S4(config-if)#interface f0/1 --进⼊端⼝S4(config-if)#switchport mode access --将端⼝设置为access模式S4(config-if)#switchport access vlan 30 --将端⼝划⼊vlan 30S4(config-if)#interface f0/2 --进⼊端⼝S4(config-if)#switchport mode access --将端⼝设置为access模式S4(config-if)#switchport access vlan 20 --将端⼝划⼊vlan 20S4(config-if)#interface f0/3 --进⼊端⼝S4(config-if)#switchport mode access --将端⼝设置为access模式S4(config-if)#switchport access vlan 10 --将端⼝划⼊vlan 10S4(config-if)#end --返回特权模式S4#copy running-config startup-config --保存配置[OK] --保存成功四、验证测试不同vlan下的主机是否互通（1）PC11与PC33vlan10与vlan30互通（2）PC13与PC21vlan10与vlan20互通。

三层交换机配置教程三层交换机是一种具有路由功能的交换机，可以实现不同网段之间的互联。

下面是三层交换机配置教程：1. 连接三层交换机：首先，将三层交换机与其他设备（如路由器或防火墙）进行连接，可以使用网线将它们连接起来。

确保连接的端口是正确的并且连接松紧适中。

2. 访问三层交换机：使用终端或电脑连接到三层交换机的管理端口。

通常，可以通过SSH或Telnet协议访问交换机的管理接口。

3. 进入交换机的命令行界面：成功连接到三层交换机后，输入正确的用户名和密码，进入交换机的命令行界面。

用户名和密码通常是事先设置好的。

4. 设置主机名：在交换机命令行界面中，使用命令"hostname [名称]"来设置交换机的主机名。

主机名可以是任何你喜欢的名称，但通常建议使用简洁的描述性名称。

5. 配置IP地址：使用命令"interface [接口号]"进入交换机的接口配置模式。

然后，使用"ip address [IP地址] [子网掩码]"命令为每个接口设置IP地址和子网掩码。

确保IP地址和子网掩码与网络规划一致。

6. 启用接口：为了使接口生效，使用"no shutdown"命令启用每个接口。

这将使接口进入工作状态。

7. 配置路由：三层交换机可以实现不同网段之间的路由功能。

为了配置路由，使用"ip route [目标网络] [目标子网掩码] [下一跳地址]"命令。

这将指定该网络的下一跳地址。

可以添加多个路由以实现完整的路由表。

8. 保存配置：确认完成配置后，使用命令"copy running-config startup-config"保存配置。

这将保存当前正在运行的配置为交换机的启动配置，以便在重新启动后仍然有效。

以上就是三层交换机配置的基本步骤。

根据实际需求，还可以进行更复杂的配置，如VLAN划分、安全设置、负载均衡等。

思科交换机的基本配置命令学习CISCO交换机基本配置：Console端口连接用户模式hostname# ；特权模式hostname(config)# ；全局配置模式hostname(config-if)# ；交换机口令设置：switch>enable ；进入特权模式switch#config terminal ；进入全局配置模式switch(config)#hostname csico ；设置交换机的主机名switch(config)#enable secret csico1 ；设置特权加密口令switch(config)#enable password csico8 ；设置特权非密口令switch(config)#line console 0 ；进入控制台口switch(config-line)#line vty 0 4 ；进入虚拟终端switch(config-line)#login ；虚拟终端允许登录switch(config-line)#password csico6 ；设置虚拟终端登录口令csico6switch#exit ；返回命令交换机VLAN创建，删除，端口属性的设置，配置trunk端口，将某端口加入vlan中，配置VTP：switch#vlan database ；进入VLAN设置switch(vlan)#vlan 2 ；建VLAN 2switch(vlan)#vlan 3 name vlan3 ；建VLAN 3并命名为vlan3switch(vlan)#no vlan 2 ；删vlan 2switch(config)#int f0/1 ；进入端口1switch(config)#speed ? 查看speed命令的子命令switch(config)#speed 100 设置该端口速率为100mb/s (10/auto)switch(config)#duplex ? 查看duplex的子命令switch(config)#duplex full 设置该端口为全双工(auto/half)switch(config)#description TO_PC1 这是该端口描述为TO_PC1switch(config-if)#switchport access vlan 2 ；当前端口加入vlan 2switch(config-if)#switchport mode trunk ；设置为trunk模式(access模式)switch(config-if)#switchport trunk allowed vlan 1，2 ；设置允许的vlanswitch(config-if)#switchport trunk encap dot1q ；设置vlan 中继switch(config)#vtp domain vtpserver ；设置vtp域名相同switch(config)#vtp password ；设置发vtp密码switch(config)#vtp server ；设置vtp服务器模式switch(config)#vtp client ；设置vtp客户机模式交换机设置IP地址,默认网关，域名，域名服务器，配置和查看MAC地址表：switch(config)#interface vlan 1 ；进入vlan 1switch(config-if)#ip address 192.168.1.1 255.255.255.0 ；设置IP地址switch(config)#ip default-gateway 192.168.1.6 ；设置默认网关switch(config)#ip domain-name 设置域名switch(config)#ip name-server 192.168.1.18 设置域名服务器switch(config)#mac-address-table? 查看mac-address-table的子命令switch(config)#mac-address-table aging-time 100 设置超时时间为100msswitch(config)#mac-address-table permanent 0000.0c01.bbcc f0/3 加入永久地址在f0/3端口switch(config)#mac-address-table restricted static 0000.0c02.bbcc f0/6 f0/7 加入静态地址目标端口f0/6源端口f0/7switch(config)#endswitch#show mac-address-table 查看整个MAC地址表switch#clear mac-address-table restricted static 清除限制性静态地址交换机显示命令：switch#write ；保存配置信息switch#show vtp ；查看vtp配置信息switch#show run ；查看当前配置信息switch#show vlan ；查看vlan配置信息switch#show interface ；查看端口信息switch#show int f0/0 ；查看指定端口信息switch#show int f0/0 status；查看指定端口状态switch#dir flash: ；查看闪存Cisco路由器配置命令大全网络 2010-06-26 06:43:44 阅读657 评论0 字号：大中小订阅 .(1)模式转换命令用户模式----特权模式,使用命令"enable"特权模式----全局配置模式,使用命令"config t"全局配置模式----接口模式,使用命令"interface+接口类型+接口号"全局配置模式----线控模式,使用命令"line+接口类型+接口号"注:用户模式:查看初始化的信息.特权模式:查看所有信息、调试、保存配置信息全局模式：配置所有信息、针对整个路由器或交换机的所有接口接口模式：针对某一个接口的配置线控模式：对路由器进行控制的接口配置（2）配置命令show running config 显示所有的配置show versin 显示版本号和寄存器值shut down 关闭接口no shutdown 打开接口ip add +ip地址配置IP地址secondary+IP地址为接口配置第二个IP地址show interface+接口类型+接口号查看接口管理性show controllers interface 查看接口是否有DCE电缆show history 查看历史记录show terminal 查看终端记录大小hostname+主机名配置路由器或交换机的标识config memory 修改保存在NVRAM中的启动配置exec timeout 0 0 设置控制台会话超时为0service password-encryptin 手工加密所有密码enable password +密码配置明文密码ena sec +密码配置密文密码line vty 0 4/15 进入telnet接口password +密码配置telnet密码line aux 0 进入AUX接口password +密码配置密码line con 0 进入CON接口password +密码配置密码bandwidth+数字配置带宽no ip address 删除已配置的IP地址show startup config 查看NVRAM中的配置信息copy run-config atartup config 保存信息到NVRAMwrite 保存信息到NVRAMerase startup-config 清除NVRAM中的配置信息show ip interface brief 查看接口的谪要信息banner motd # +信息 + # 配置路由器或交换机的描素信息description+信息配置接口听描素信息vlan database 进入VLAN数据库模式vlan +vlan号+ 名称创建VLANswitchport access vlan +vlan号为VLAN为配接口interface vlan +vlan号进入VLAN接口模式ip add +ip地址为VLAN配置管理IP地址vtp+service/tracsparent/client 配置SW的VTP工作模式vtp +domain+域名配置SW的VTP域名vtp +password +密码配置SW的密码switchport mode trunk 启用中继no vlan +vlan号删除VLANshow spamming-tree vlan +vlan号查看VLA怕生成树议2. 路由器配置命令ip route+非直连网段+子网掩码+下一跳地址配置静态/默认路由show ip route 查看路由表show protocols 显示出所有的被动路由协议和接口上哪些协议被设置show ip protocols 显示了被配置在路由器上的路由选择协议,同时给出了在路由选择协议中使用的定时器等信息router rip 激活RIP协议network +直连网段发布直连网段interface lookback 0 激活逻辑接口passive-interface +接口类型+接口号配置接口为被动模式debug ip +协议动态查看路由更新信息undebug all 关闭所有DEBUG信息router eigrp +as号激活EIGRP路由协议network +网段+子网掩码发布直连网段show ip eigrp neighbors 查看邻居表show ip eigrp topology 查看拓扑表show ip eigrp traffic 查看发送包数量router ospf +process-ID 激活OSPF协议network+直连网段+area+区域号发布直连网段show ip ospf 显示OSPF的进程号和ROUTER-IDencapsulation+封装格式更改封装格式no ip admain-lookup 关闭路由器的域名查找ip routing 在三层交换机上启用路由功能show user 查看SW的在线用户clear line +线路号清除线路3. 三层交换机配置命令配置一组二层端口configure terminal 进入配置状态nterface range {port-range} 进入组配置状态配置三层端口configure terminal 进入配置状态interface {{fastethernet | gigabitethernet} interface-id} | {vlan vlan-id} | {port-channel port-channel-number} 进入端口配置状态no switchport 把物理端口变成三层口ip address ip_address subnet_mask 配置IP地址和掩码no shutdown 激活端口例：Switch(config)# interface gigabitethernet0/2Switch(config-if)# no switchportSwitch(config-if)# ip address 192.20.135.21 255.255.255.0Switch(config-if)# no shutdown配置VLANconfigure terminal 进入配置状态vlan vlan-id 输入一个VLAN号, 然后进入vlan配态，可以输入一个新的VLAN号或旧的来进行修改。

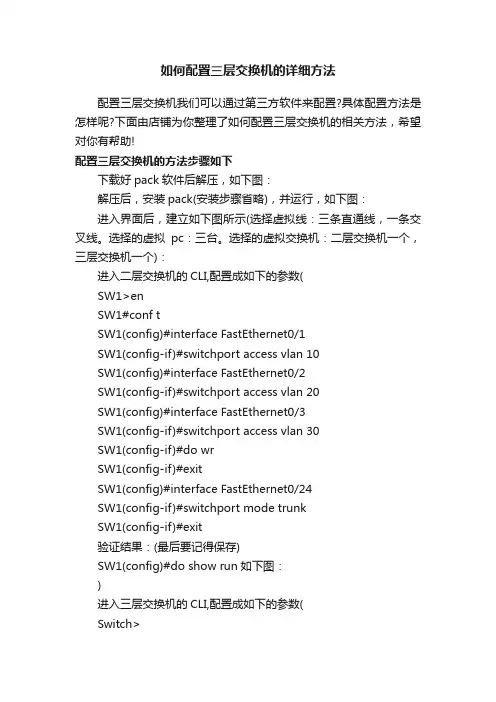

如何配置三层交换机的详细方法配置三层交换机我们可以通过第三方软件来配置?具体配置方法是怎样呢?下面由店铺为你整理了如何配置三层交换机的相关方法，希望对你有帮助!配置三层交换机的方法步骤如下下载好pack软件后解压，如下图：解压后，安装pack(安装步骤省略)，并运行，如下图：进入界面后，建立如下图所示(选择虚拟线：三条直通线，一条交叉线。

选择的虚拟pc：三台。

选择的虚拟交换机：二层交换机一个，三层交换机一个)：进入二层交换机的CLI,配置成如下的参数(SW1>enSW1#conf tSW1(config)#interface FastEthernet0/1SW1(config-if)#switchport access vlan 10SW1(config)#interface FastEthernet0/2SW1(config-if)#switchport access vlan 20SW1(config)#interface FastEthernet0/3SW1(config-if)#switchport access vlan 30SW1(config-if)#do wrSW1(config-if)#exitSW1(config)#interface FastEthernet0/24SW1(config-if)#switchport mode trunkSW1(config-if)#exit验证结果：(最后要记得保存)SW1(config)#do show run如下图：)进入三层交换机的CLI,配置成如下的参数(Switch>Switch>enSwitch#Switch#conf tEnter configuration commands, one per line. End with CNTL/Z.Switch(config)#interface FastEthernet0/1Switch(config-if)#switchport trunk encapsulation dot1qSwitch(config-if)#switchport mode trunkSwitch(config)#interface Vlan10Switch(config-if)# ip address 192.168.1.1 255.255.255.0Switch(config)#interface Vlan20Switch(config-if)# ip address 192.168.2.1 255.255.255.0Switch(config)#interface Vlan30Switch(config-if)# ip address 192.168.3.1 255.255.255.0验证结果：(最后要记得保存)Switch#show#show run如下图：)用其中PC机，验证结果：即ping通全网，如下图：。
