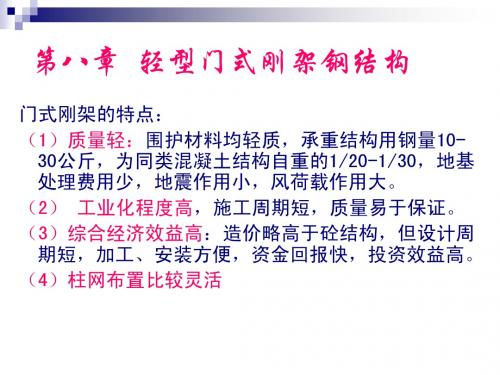

门式刚架轻钢结构设计摘要：从门式刚架的概述，荷载类型，材料，结构设计方法，结构设计原则等几个方面介绍了门式刚架轻钢结构的设计思路和设计原则关键词：门式刚架的设计思路和设计原则1门式刚架结构概述门式刚架是典型的轻型钢结构，造型简洁美观，在房屋建筑中广泛应用于大面积厂房、仓库、体育馆和超市等各类公共建筑。
它具有成本低、工期短，施工方便、预工程化程度高等优点。
轻型门式刚架包括主结构（刚架、支撑体系、抗风柱等）、次结构（屋面和墙面檩条等）、辅助结构（挑檐、雨蓬、吊车梁等）、围护板材、柱脚和基础等。
2作用于门式刚架结构上的荷载类型：（1）恒载(g)：结构自重和设备重；（2）活载：包括屋面均布活载、检修集中荷载(m)、积灰荷载(d)、雪荷载等；（3）风载(w)（4）温度(t)（5）吊车(c)（6）地震作用荷载(e)3材料3.1门式刚架结构钢材选用的原则是既使结构安全可靠地满足使用要求，又尽量节约结构钢材和降低造价一般而言，轻型钢结构设计中钢材的选择应考虑以下方面：3.1.1根据结构重要性，用于承重的冷弯薄壁型钢、轻型热轧型钢和钢板，应采用q235钢和q345钢。
门式刚架、吊车梁和焊接的檩条、墙梁等构件宜采用q235b或q345a及以上等级的钢。
非焊接的檩条和墙梁等构件可采用q235a钢。
3.1.2根据荷载性质，直接承受动力荷载的结构一般采用q235b 及q345钢。
承受静力荷载或间接承受动力荷载的结构可选用q235b 钢。
3.2螺栓3.2.1高强螺栓应采用符合现行国家标准《钢结构用高强度大六角头螺栓大六角螺母垫圈技术条件》中规定的10.9级螺栓（摩擦型高强螺栓）。
3.2.2普通螺栓采用4.8级粗制螺栓（c级），应符合现行国家标准《六角头c级》的规定。
3.3焊条3.3.1手工焊用的碳钢焊条或低合金钢焊条的性能应符合《碳钢焊条》及《低合金钢焊条》的规定。
3.3.2埋弧焊用的碳钢焊丝与焊剂或低合金钢焊丝与焊剂的性能应符合《埋弧焊用碳钢焊丝和焊剂》及《低合金钢埋弧焊用焊剂》《熔化焊用钢丝》的规定。
门式刚架轻钢结构设计分析摘要：对于门式刚架而言，其属于轻型房屋钢结构中非常重要的一种结构形式。
在对门式刚架轻型钢结构进行实际设计的过程中，其设计阶段的不同，实际的特点也有极大的不同，在进行设计的过程中，必须要对其中实际存在的主要矛盾进行全面的了解并掌握，以结构设计的基本原则作为实际的依据，将科学合理的技术措施应用进来，最终使更加经济、耐久、安全的结构设计出来。
基于此，本篇文章主要对门式刚架轻钢结构的设计进行深入的分析和探讨。
关键词：门式刚架轻钢结构设计分析前言：就门式刚架轻型钢结构来讲，其主要有以下特点和特征：首先，就是形式非常多，其次，就是布置具备灵活性，最后就是可以使各种使用功能的厂房设计要求得以满足。
与以往的普通钢结构相比，门式刚架轻钢结构不但具备施工速度快的特点，还具备施工速度快的特点，不仅如此，其质量相对较轻，是普通钢结构的1/2~1/3，非常便于施工。
除此以外，门式刚架轻钢结构的主要结构不仅有主钢架，还有基础和支撑体系、抗风柱等。
1.门式刚架节点和梁柱连接设计在对门式刚架与柱进行实际连接的过程中，其必须要将刚接的方式采取进来，正常情况下，有以下几种方式，即腹板焊接、腹板栓接、翼缘焊接、翼缘栓接，而具体采取哪一种方式，则要依据与梁柱截面的大小以及实际摆放的位置。
在梁祝钢接的过程中，其最重要的保障就是梁柱节点端板，对于端板的摆放形式而言，其主要有以下三种，即横放、竖放和斜放，在对端板连接进行设计的过程中，IXUS要以实际承受最大的内力为基础进而进行设计。
如果实际的内力相对较小，在进行端板连接的谷草中，要以其承受不小于较小被连接构建截面承载力的一般为基础，进而进行设计。
在对主钢架构件进行实际连接的过程中，必须要将高强度的螺栓应用进来，进而对其连接，其主要包含两种类型，即承压型和摩擦型。
如果在对端板进行连接的过程中，其只会受到弯矩或者是轴向力的作用，又或者是实际的剪力比抗滑移承载力小很多，则可以不对端板的表面进行针对性的处理。
门式刚架轻型房屋钢结构技术规范
GB51022-2016 修订介绍
童 根 树 教 授
《GB51022规范编制组》
浙江大学高性能材料与结构研究所 教授 童根树(TongMSK)结构设计事务所
2016年
一修订大概
1 总则中扩大了CECS10
2 规程的适用范围，增加了带夹层门式刚架类型。
2 基本设计规定中，增加了LQ550 高强钢材（主要用于墙板屋面板)设计强度值，增加对自攻钉、铆钉、射钉的强度设计要
求。
3 增加了荷载及荷载效应组合一章，对吊挂荷载的属性给予了确认，将CECS102 附录中的风荷载的设计规定变更为正式一节，扩充了适用范围；雪荷载也单列一节，对雪荷载的不均匀分布做
出了规定。
4 结构形式及布置中增加了夹层的结构形式。
5 将楔形梁计算长度系数合并，修订结构有多个摇摆柱时的边柱计算长度取值，并将其列入附录A。
增加了等截面加腋的设计方法；
增加了地震作用分析一节。
6 刚架构件计算中，合并原等截面及变截面的刚架设计方法；增加抗风柱的设计及构造要求。
7 支撑对轻钢建筑的安全具有举足轻重的作用，对支撑计算单独设定一章，为柱间支撑、屋面支撑、檩间支撑三节详细说明其布
置方案及设计方法。
8 檩条及墙梁设计，在CECS102 的基础上增加了连续檩条搭接长度的规定；增加桁架檩条设计方法；增加檩条兼作压杆的要求。
对墙梁设计明确了计算方法。
门式刚架轻型钢结构设计摘要：轻型钢结构以其施工速度快、建筑造型美观、钢材用量少、造价低廉等优势，越来越受国内外建筑商所青睐。
而门式刚架结构体系作为轻型钢结构的一种结构形式，伴随着我国经济的高速发展，广泛应用于工业、居住和公共建筑，其发展是相当迅速的。
在以往的工程项目设计中通过比选方案，该结构形式经常被选择采用。
关键词：门式刚架；荷载；钢梁；檩条1 工程概况以某工程成品仓库门式刚架为例，简要阐述轻型门式刚架结构设计的一些基本步骤和注意事项。
该工程基本设计条件为抗震设防裂度为7度（设计基本地震加速度0.1g），Ⅳ类场地，基本风压0.55kN/m2 ，地面粗糙度为B类。
刚架抗震能力很强，7度设防时一般不需做抗震验算。
成品仓库全长105m，双坡双跨，单坡跨度27m，双跨总跨度54m，柱距7.5m，无吊车，檐口高度10.5m。
门式刚架变形能力强可以有效的抵御地震作用，但在使用荷载作用下产生的位移较大，因此不适宜安装起重量过大的吊车，通常采用重量不大于3t的悬挂式吊车起。
本项目无吊车，所以柱脚采用铰接，斜梁坡度1/15。
2 结构体系为防止出入仓库的叉车撞击钢柱和预防雨水侵入仓库，沿厂房设置了 1.2m 高矮墙。
钢柱下设置1.2m高，与墙等高的混凝土短柱。
注意在考虑基础及短柱定位时，应事先计算上部门式刚架的钢柱尺寸，保证钢柱柱脚中心与混凝土短柱中心、基础中心重合。
混凝土短柱外皮应与墙外皮对齐，同时还应考虑到轻型钢墙板的布置。
在本次成品仓库设计中，成品库建筑面积较大，超出国家防火要求，而且近期有事故表明，如果成品仓库的防火分区设置不当，当发生火灾时火情串联，难以保证人身和财产的安全，故建筑专业要求在成品库内设置防火墙，保证防火分区。
考虑到门式刚架结构在受到风荷载等外部荷载时变形比较大，如把防火墙置于钢柱间，则墙体将大大阻碍门式刚架的整体变形，对整个结构不利，所以在设计时应考虑把防火墙置于钢柱外皮布置，且与钢柱间距50mm左右的距离以确保门式刚架的变形要求。
轻型门式刚架钢结构——荷载计算恒载包括刚架自重及屋面板，檩条，保温棉等重量。
以下为一些常规的恒载取值：檩条＋屋面板（0.5mm）：0.10 KN/m2檩条＋屋面板（0.5mm）+屋面内衬板(0.5mm) 0.15 KN/m2檩条＋夹芯板：0.15 KN/m2具体的恒载计算还需要根据具体情况进行计算，如果屋面悬挂设备较多，用于悬挂设备的联系梁的重量也不容忽视，都应该计入屋面恒载。
2活载及屋面悬挂荷载屋面活荷载：当采用压型钢板轻型屋面时，屋面竖向活荷载的标准值应取0.5KN/m2 (注：当刚架或檩条仅有一个可变且受荷面积超过60m2时，对钢框架，活荷载可取0.3KN/m2)。
屋面悬挂荷载是指由喷淋，管道，灯具等，屋面悬挂荷载可以被包括在屋面活荷载内。
常用的屋面悬挂荷载值可参考如下：石膏天花板吊顶0.15 KN/m2空调管道0.05 KN/m2灯具0.05 KN/m2喷淋0.15 KN/m2需要指出的是，由于轻钢结构屋面系统很轻，当采用STS 等设计软件时（该软件不允许用户增加悬挂荷载工况），屋面悬挂核载归并在活荷载是比较适合的。
如将屋面悬挂荷载考虑在恒载内，则恒载＋风载组合时设计偏于不安全。
3雪荷载在考虑雪荷载时需要注意：1．需要按照规范50009-2012，考虑μr—屋面积雪分布系数，基本雪压乘以积雪系数便是雪荷载标准值；2．在设计建筑结构及屋面的承重构件时，可按下列规定采用积雪的分布情况：（1）屋面板和檩条按积雪不均匀分布的最不利情况采用；（2）屋架和拱壳可分别按积雪全跨均匀分布情况、不均匀分布的情况和半跨的均匀分布的情况采用；（3）框架和柱可按积雪全跨的均匀分布情况采用。
4风荷载门式刚架的风荷载体型系数，可以按《建筑结构荷载规范》（GB50009-2012）取值，也可按《门式刚架轻型房屋钢结构技术规程》(CECS102:2002，2012版)。
请注意以下事项：1．基本风压应按荷载规范附录E.4 中附表E.5给出的50 年一遇的风压采用，但不得小于0.3kN/m2。
