《建筑施工模板安全技术规范》JGJ162-2008
扣件规范6.8.2 满堂模板支架的支撑设置应符合下列规定：
1、满堂模板支架四边与中间每隔四排支架立杆应 设置一道纵向剪刀撑，由底至顶连续设置。 2、高于4米的模板支架，其两端与中间每隔4排立 杆从顶层开始向下每隔2步设置一道水平剪刀撑。
剪刀撑设置
建筑施工模板安全技术规范JGJ162-2008规定：
• 设置横向支撑可大幅提升临界荷载，其提升幅度可达15℅。
横向斜撑:与内外排立、横杆斜交杆斜交呈 之字型的斜杆,可以提高脚手架的稳定能力, 但影响使用,故并不常使用※. 抛撑:与脚手架外侧面斜交的杆件,初始搭设 以及高度不大且无拉接时使用,防止脚手架 侧向倾倒.
剪刀撑:（俗称十字盖）在脚手架外侧面成 对设置的交叉斜杆,但通常为连续设置※.
编制原则
• 先编制批准、后搭设实施的原则． • 由专业工程技术人员编制的原则. • 由企业技术负责人、监理负责人审批的原则. • 变更必须由原审批人批准的原则. • 审批人签字认可的原则.
施工专项方案是指导施工生产全过程的 纲领性文件；是施工企业实现经济效益 的金钥匙；是工程技术人员的智慧结晶 和安全保证书；是工程质量安全事故原 因查找的决定性书证。
大幅度下降)
3、当支架立柱高度超过5m时，应在立柱周圈外侧和中间有 结构柱的部位，按水平间距6～9m、竖向间距2～3m与建筑结 构设置一个固结点。 4、钢管规格、间距、扣件应符合设计要求。每根立柱底部 应设置底座及垫板，垫板厚度不得小于50mm。
5、立柱接长严禁搭接，必须采用对接扣件连接，相邻两立柱 的对接接头不得在同步内，且对接接头沿竖向错开的距离不 宜小于500mm，各接头中心距主节点不宜大于步距的1/3。
板模板支架
其它强制性条文标准
6.1.9
《建筑施工模板安全技术规范》JGJ162-2008
6.1.2 模板构造与安装应符合下列规定： 1 模板安装应按设计与施工说明书顺序拼装。木杆、钢管、 门架等支架立柱不得混搭。 2 竖向模板和支架立柱支承部分安装在基土上时，应加设 垫板，垫板应有足够强度和支承面积，且应中心承载。基 土应坚实，并应有排水措施。对湿陷性黄土应有防水措施； 对特别重要的结构工程可采用混凝土、打桩等措施防止支 架柱下沉。对冻胀性土应有防冻融措施。 3 当满堂或共享空间模板支架立柱高度高度超过8m时， 若地基土达不到承载要求，无法防止立柱下沉，则应先施 工地面下的工程，再分层回填夯实基土，浇筑地面混凝土 垫层，达到强度后方可支模。 4 模板及其支架在安装过程中，必须设置有效防倾覆的临 时固定设施。
•第三十九条 脚手架必须搭设双排，脚手架 立杆纵距不大于1.5m，横距不大于1.2m， 大横杆步距不大于1.8m。
5.1.9 遇有下列情况时，水平支撑梁的设计应采取防倾倒 措施，不得取消或改动销紧装置的作用，且应符合下列 规定： 1 水平支撑如倾斜或由倾斜的托板支撑以及偏心荷载情况 存在时； 2 梁由多杆件组成； 3 当梁的高宽比大于2.5时，水平支撑梁的底面严禁支撑在 50mm宽的单托板面上； 4 水平支撑梁的高宽比大于2.5时，应避免承受集中荷载。
6 当支架立柱高度超过5m时，应在立柱周圈外侧和中间 有结构柱的部位，按水平间距6－9m、竖向间距2～3m与 建筑结构设置一个固结点。
风险行业，每一环节、每道工序，慎之又慎、 循规蹈矩，强调程序化，实施安全文明标准化， 目的是加强企业自律、促进依法施工，有效落实 安全技术措施，控制危害和危险因素，实现平安 施工，以构造和谐建设环境，体现更好人文关怀， 民本关爱，营造良好的企业文化，使建筑业发展 更有序更健康！
混凝土布料机基座形式
建筑施工模板安全技术规范JGJ162-2008讲解
2） 柱模为木面板时的柱箍间距应按下式计算：
l1 0.7833
EI Fb
（5.2.4-2）
建筑施工模板安全技术规范JGJ162-2008
5、设计
回主页
5.2 现浇混凝土模板计算
5.2.4 柱箍应采用扁钢、角钢、槽钢和木楞制成，其受力状态应为拉 弯杆件，柱箍计算（图5.2.4）应符合下列规定： 1 柱箍间距（l1)应按下列各式的计算结果取其小值：
fv
（5.2.2—6）
建筑施工模板安全技术规范JGJ162-2008
5、设计
回主页
5.2 现浇混凝土模板计算
2. 次、主楞梁抗剪强度计算 2） 在主平面内受弯的木实截面构件，其抗剪强度应按下式计算：
VS0 Ib
fv
（5.2.2—7）
建筑施工模板安全技术规范JGJ162-2008
5、设计
1
F 0.22 t V 2 （4.1.1—1） c0 1 2
F cH
（4.1.1—2）
建筑施工模板安全技术规范JGJ162-2008
4、荷载及变型值的规定
4.1 荷载标准值
其中
，为有
效压头高度（ ）
回主页
图4.1.1 混凝土侧压力计算分布图形
建筑施工模板安全技术规范JGJ162-2008
建筑施工模板工程的设计、制作、安装和拆除除应符合本规范的要求 外，尚应符合国家现行相关标准的规定。
建筑施工模板安全技术规范JGJ162-2008
2、术语、符号
回主页
2.1 术语
面板 surface slab、支架 support、连接件 pitman、模板体系 （简称模板） shuttering、 小梁 minor beam、 主梁 main beam、支架立柱 support column、配模 matching shuttering、 早拆模板体系 early unweaving shuttering、滑动模板 glide shuttering、爬模 crawl shuttering、飞模 flying shuttering、 隧道模 tunnel shuttering
l1 0.7833
EI Fb
（5.2.4-2）
建筑施工模板安全技术规范JGJ162-2008
5、设计
回主页
5.2 现浇混凝土模板计算
5.2.4 柱箍应采用扁钢、角钢、槽钢和木楞制成，其受力状态应为拉 弯杆件，柱箍计算（图5.2.4）应符合下列规定： 1 柱箍间距（l1)应按下列各式的计算结果取其小值：
fv
（5.2.2—6）
建筑施工模板安全技术规范JGJ162-2008
5、设计
回主页
5.2 现浇混凝土模板计算
2. 次、主楞梁抗剪强度计算 2） 在主平面内受弯的木实截面构件，其抗剪强度应按下式计算：
VS0 Ib
fv
（5.2.2—7）
建筑施工模板安全技术规范JGJ162-2008
5、设计
1
F 0.22 t V 2 （4.1.1—1） c0 1 2
F cH
（4.1.1—2）
建筑施工模板安全技术规范JGJ162-2008
4、荷载及变型值的规定
4.1 荷载标准值
其中
，为有
效压头高度（ ）
回主页
图4.1.1 混凝土侧压力计算分布图形
建筑施工模板安全技术规范JGJ162-2008
建筑施工模板工程的设计、制作、安装和拆除除应符合本规范的要求 外，尚应符合国家现行相关标准的规定。
建筑施工模板安全技术规范JGJ162-2008
2、术语、符号
回主页
2.1 术语
面板 surface slab、支架 support、连接件 pitman、模板体系 （简称模板） shuttering、 小梁 minor beam、 主梁 main beam、支架立柱 support column、配模 matching shuttering、 早拆模板体系 early unweaving shuttering、滑动模板 glide shuttering、爬模 crawl shuttering、飞模 flying shuttering、 隧道模 tunnel shuttering
《建筑施工模板安全技术规范》(JGJ 162-2008)
力学模型的改变 • 简支梁弯矩公式：0.125qL2 • 三跨连续梁弯矩公式：0.1qL2
• 简支梁挠度只能按上式计算： • 三跨连续梁挠度公式：0.00677qL4/EI
支撑木方的计算
• • • • • • • • • • • • 木方按照均布荷载下连续梁计算。 1.荷载的计算 (1)钢筋混凝土板自重(kN/m)： q11 = 25.000×0.200×0.300=1.500kN/m (2)模板的自重线荷载(kN/m)： q12 = 0.300×0.300=0.090kN/m (3)活荷载为施工荷载标准值与振捣混凝土时产生的荷载(kN/m)： 经计算得到，活荷载标准值 q2 = (1.000+2.000)×0.300=0.900kN/m 静荷载 q1 = 1.20×1.500+1.20×0.090=1.908kN/m 活荷载 q2 = 1.40×0.900=1.260kN/m 2.木方的计算 按照三跨连续梁计算，最大弯矩考虑为静荷载与活荷载的计算值最不利 分配的弯矩和，计算公式如下: 均布荷载 q = 1.901/0.600=3.168kN/m 最大弯矩 M = 0.1ql2=0.1×3.17×0.60×0.60=0.114kN.m 最大剪力 Q=0.6×0.600×3.168=1.140kN 最大支座力 N=1.1×0.600×3.168=2.091kN (1)木方抗弯强度计算 抗弯计算强度 f=0.114×106/64000.0=1.78N/mm2 木方的抗弯计算强度小于13.0N/mm2,满足要求!
2009年全国建筑安全生产工作
（二）深入开展建筑安全隐患治理 （三）全面推进建筑施工安全质量标准化 （四）加大建筑安全层级督查力度 （五）加强从业人员安全培训工作 （六）加强建筑安全监管机构建设 （七）加大打击非法违法行为
《建筑施工模板安全技术规范》JGJ162-2008
建筑施工模板安全技术规范JGJ 162-20081 总则1.0.1 为在工程建设模板工程施工中贯彻我国安全生产的方针和政策，做到技术先进、经济合理、方便适用和确保安全生产，制定本规范。
1.0.2 本规范适用于建筑施工中现浇混凝土工程模板体系的设计、制作、安装和拆除。
1.0.3 进行模板设计和施工时，应从工程实际情况出发，合理选用材料、方案和构造措施；应满足模板在运输、安装和使用过程中的强度、稳定性和刚度要求，并宜优先采用定型化、标准化的模板支架和模板构件，减少制作、安装工作量，提高重复使用率。
1.0.4 建筑施工模板工程的设计、制作、安装和拆除除应符合本规范的要求外，尚应符合国家现行相关标准的规定。
2术语、符号2.1 术语2.1.1 面板surface slab直接接触新浇混凝土的承力板。
并包括拼装的板和加肋楞带板。
面板的种类有钢、木、胶合板、塑料板等。
2.1.2 支架support支撑面板用的楞梁、立柱、连接件、斜撑、剪刀撑和水平拉条等构件的总称。
2.1.3 连接件pitman面板与楞梁的连接、面板自身的拼接、支架结构自身的连接和其中二者相互间连接所用的零配件。
包括卡销、螺栓、扣件、卡具、拉杆等。
2.1.4 模板体系（简称模板）shuttering由面板、支架、和连接件三部分系统组成的体系，也可统称为“模板”。
2.1.5 小梁minor beam直接支承面板的小型楞梁，又称次楞或次梁。
2.1.6 主梁main beam直接支承小楞的结构构件，又称主楞。
一般采用钢、木梁或钢桁架。
2.1.7 支架立柱support column直接支承主楞的受压结构构件，又称支撑柱、立柱。
2.1.8 配模matching shuttering在施工设计中所包括的模板排列图、连接件和支承件布置图，以及细部结构、异形模板和特殊部位详图。
2.1.9 早拆模板体系early unweaving shuttering在模板支架立柱的顶端，采用柱头的特殊构造装置来保证国家现行规范所规定的拆模原则下，达到早期拆除部分模板的体系。
《建筑施工模板安全技术规范》JGJ162-2008全解

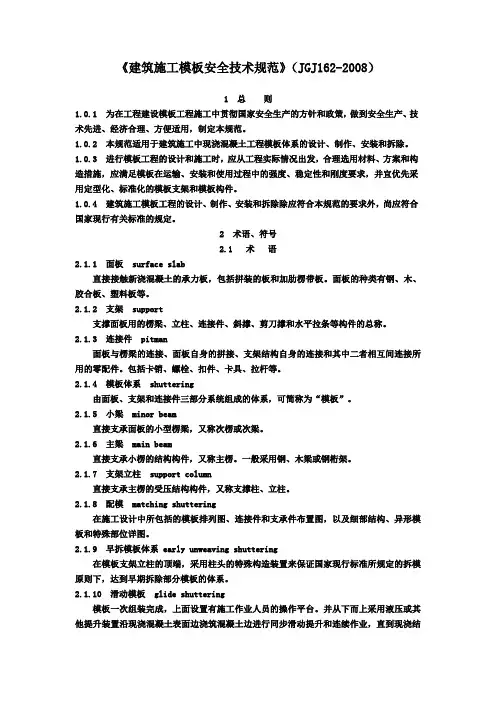

《建筑施工模板安全技术规范》（JGJ162-2008）1 总则1.0.1 为在工程建设模板工程施工中贯彻国家安全生产的方针和政策，做到安全生产、技术先进、经济合理、方便适用，制定本规范。
1.0.2 本规范适用于建筑施工中现浇混凝土工程模板体系的设计、制作、安装和拆除。
1.0.3 进行模板工程的设计和施工时，应从工程实际情况出发，合理选用材料、方案和构造措施，应满足模板在运输、安装和使用过程中的强度、稳定性和刚度要求，并宜优先采用定型化、标准化的模板支架和模板构件。
1.0.4 建筑施工模板工程的设计、制作、安装和拆除除应符合本规范的要求外，尚应符合国家现行有关标准的规定。
2 术语、符号2.1 术语2.1.1 面板 surface slab直接接触新浇混凝土的承力板，包括拼装的板和加肋楞带板。
面板的种类有钢、木、胶合板、塑料板等。
2.1.2 支架 support支撑面板用的楞梁、立柱、连接件、斜撑、剪刀撑和水平拉条等构件的总称。
2.1.3 连接件 pitman面板与楞梁的连接、面板自身的拼接、支架结构自身的连接和其中二者相互间连接所用的零配件。
包括卡销、螺栓、扣件、卡具、拉杆等。
2.1.4 模板体系 shuttering由面板、支架和连接件三部分系统组成的体系，可简称为“模板”。
2.1.5 小梁 minor beam直接支承面板的小型楞梁，又称次楞或次梁。
2.1.6 主梁 main beam直接支承小楞的结构构件，又称主楞。
一般采用钢、木梁或钢桁架。
2.1.7 支架立柱 support column直接支承主楞的受压结构构件，又称支撑柱、立柱。
2.1.8 配模 matching shuttering在施工设计中所包括的模板排列图、连接件和支承件布置图，以及细部结构、异形模板和特殊部位详图。
2.1.9 早拆模板体系 early unweaving shuttering在模板支架立柱的顶端，采用柱头的特殊构造装置来保证国家现行标准所规定的拆模原则下，达到早期拆除部分模板的体系。
建筑施工模板安全技术规范JGJ162-2008

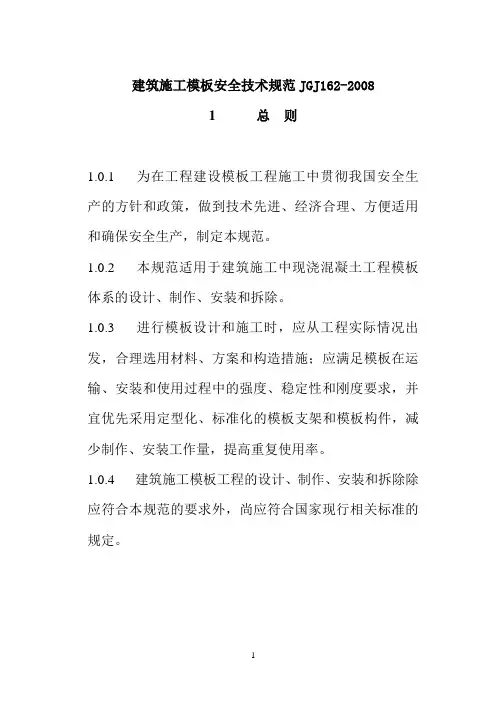

建筑施工模板安全技术规范JGJ162-20081 总则1.0.1 为在工程建设模板工程施工中贯彻我国安全生产的方针和政策，做到技术先进、经济合理、方便适用和确保安全生产，制定本规范。
1.0.2 本规范适用于建筑施工中现浇混凝土工程模板体系的设计、制作、安装和拆除。
1.0.3 进行模板设计和施工时，应从工程实际情况出发，合理选用材料、方案和构造措施；应满足模板在运输、安装和使用过程中的强度、稳定性和刚度要求，并宜优先采用定型化、标准化的模板支架和模板构件，减少制作、安装工作量，提高重复使用率。
1.0.4 建筑施工模板工程的设计、制作、安装和拆除除应符合本规范的要求外，尚应符合国家现行相关标准的规定。
2术语、符号2.1 术语2.1.1 面板surface slab直接接触新浇混凝土的承力板。
并包括拼装的板和加肋楞带板。
面板的种类有钢、木、胶合板、塑料板等。
2.1.2 支架support支撑面板用的楞梁、立柱、连接件、斜撑、剪刀撑和水平拉条等构件的总称。
2.1.3 连接件pitman面板与楞梁的连接、面板自身的拼接、支架结构自身的连接和其中二者相互间连接所用的零配件。
包括卡销、螺栓、扣件、卡具、拉杆等。
2.1.4 模板体系（简称模板）shuttering由面板、支架、和连接件三部分系统组成的体系，也可统称为“模板”。
2.1.5 小梁minor beam直接支承面板的小型楞梁，又称次楞或次梁。
2.1.6 主梁main beam直接支承小楞的结构构件，又称主楞。
一般采用钢、木梁或钢桁架。
2.1.7 支架立柱support column直接支承主楞的受压结构构件，又称支撑柱、立柱。
2.1.8 配模matching shuttering在施工设计中所包括的模板排列图、连接件和支承件布置图，以及细部结构、异形模板和特殊部位详图。
2.1.9 早拆模板体系early unweaving shuttering在模板支架立柱的顶端，采用柱头的特殊构造装置来保证国家现行规范所规定的拆模原则下，达到早期拆除部分模板的体系。
JGJ162-2008《建筑施工模板安全技术规范》
建筑施工模板安全技术规范JGJ 162-20081 总则1.0.1 为在工程建设模板工程施工中贯彻我国安全生产的方针和政策，做到技术先进、经济合理、方便适用和确保安全生产，制定本规范。
1.0.2本规范适用于建筑施工中现浇混凝土工程模板体系的设计、制作、安装和拆除。
1.0.3 进行模板设计和施工时，应从工程实际情况出发，合理选用材料、方案和构造措施；应满足模板在运输、安装和使用过程中的强度、稳定性和刚度要求，并宜优先采用定型化、标准化的模板支架和模板构件，减少制作、安装工作量，提高重复使用率。
1.0.4 建筑施工模板工程的设计、制作、安装和拆除除应符合本规范的要求外，尚应符合国家现行相关标准的规定。
2 术语、符号2.1 术语2.1.1面板surface slab直接接触新浇混凝土的承力板。
并包括拼装的板和加肋楞带板。
面板的种类有钢、木、胶合板、塑料板等。
2.1.2支架support支撑面板用的楞梁、立柱、连接件、斜撑、剪刀撑和水平拉条等构件的总称。
2.1.3连接件pitman面板与楞梁的连接、面板自身的拼接、支架结构自身的连接和其中二者相互间连接所用的零配件。
包括卡销、螺栓、扣件、卡具、拉杆等。
2.1.4模板体系（简称模板）shuttering由面板、支架、和连接件三部分系统组成的体系，也可统称为“模板”。
2.1.5小梁minor beam直接支承面板的小型楞梁，又称次楞或次梁。
2.1.6主梁main beam直接支承小楞的结构构件，又称主楞。
一般采用钢、木梁或钢桁架。
2.1.7支架立柱support column直接支承主楞的受压结构构件，又称支撑柱、立柱。
2.1.8配模matching shuttering在施工设计中所包括的模板排列图、连接件和支承件布置图，以及细部结构、异形模板和特殊部位详图。
2.1.9早拆模板体系early unweaving shuttering在模板支架立柱的顶端，采用柱头的特殊构造装置来保证国家现行规范所规定的拆模原则下，达到早期拆除部分模板的体系。
《建筑施工模板安全技术规范》(JGJ 162-2008)
横向钢管间距 b=1.20m，纵向钢管 间距 l=1.50m，立杆的步距 h=1.50m。
面板厚度18mm，剪切强度 1.4N/mm2，抗弯强度15.0N/mm2， 弹性模量6000.0N/mm4。
木方60×80mm，间距300mm， 剪切强度1.3N/mm2，抗弯强度 13.0N/mm2，弹性模量 9500.0N/mm4。
•
面板的截面惯性矩I和截面抵抗矩W分别为:
•
本算例中，截面惯性矩I和截面抵抗矩W分别为:
•
W = 120.00×1.80×1.80/6 = 64.80cm3；
•
I = 120.00×1.80×1.80×1.80/12 = 58.32cm4；
•
(1)抗弯强度计算
•
f = M / W < [f]
•
其中 f —— 面板的抗弯强度计算值(N/mm2)；
面板的计算（新规范）
• (1)抗弯强度计算
•
f = M / W < [f]
•
其中 f —— 面板的抗弯强度计算值(N/mm2)；
•
M —— 面板的最大弯距(N.mm)；
•
W —— 面板的净截面抵抗矩；
•
[f] —— 面板的抗弯强度设计值，取15.00N/mm2；
•
M = 0.125ql2
•
其中 q —— 荷载设计值(kN/m)；
• M= q×L2/8=10600×0.3×0.3/8=119.3N.m
•
面板的计算（新规范无意义因为模板计算宽 度不确定）
• B.集中荷载情况设计值计算只能直接计算出弯矩进行比较 • a.活荷载控制计算： • M1=0.9（1.2 q1×L2/8+ 1.4PL/4） • =0.9（1.2×6.36×3002/8+1.4×2500×300/4） • =313.5N. M • b. 永久荷载控制计算： • M2=0.9（1.35 q1×L2/8+ 1.4×0.7P×L/4） • = 0.9（1.35×6.36×3002/8+1.4×0.7×2500×300/4） • =252.3N.M
面板厚度18mm，剪切强度 1.4N/mm2，抗弯强度15.0N/mm2， 弹性模量6000.0N/mm4。
木方60×80mm，间距300mm， 剪切强度1.3N/mm2，抗弯强度 13.0N/mm2，弹性模量 9500.0N/mm4。
•
面板的截面惯性矩I和截面抵抗矩W分别为:
•
本算例中，截面惯性矩I和截面抵抗矩W分别为:
•
W = 120.00×1.80×1.80/6 = 64.80cm3；
•
I = 120.00×1.80×1.80×1.80/12 = 58.32cm4；
•
(1)抗弯强度计算
•
f = M / W < [f]
•
其中 f —— 面板的抗弯强度计算值(N/mm2)；
面板的计算（新规范）
• (1)抗弯强度计算
•
f = M / W < [f]
•
其中 f —— 面板的抗弯强度计算值(N/mm2)；
•
M —— 面板的最大弯距(N.mm)；
•
W —— 面板的净截面抵抗矩；
•
[f] —— 面板的抗弯强度设计值，取15.00N/mm2；
•
M = 0.125ql2
•
其中 q —— 荷载设计值(kN/m)；
• M= q×L2/8=10600×0.3×0.3/8=119.3N.m
•
面板的计算（新规范无意义因为模板计算宽 度不确定）
• B.集中荷载情况设计值计算只能直接计算出弯矩进行比较 • a.活荷载控制计算： • M1=0.9（1.2 q1×L2/8+ 1.4PL/4） • =0.9（1.2×6.36×3002/8+1.4×2500×300/4） • =313.5N. M • b. 永久荷载控制计算： • M2=0.9（1.35 q1×L2/8+ 1.4×0.7P×L/4） • = 0.9（1.35×6.36×3002/8+1.4×0.7×2500×300/4） • =252.3N.M
JGJ162-2008《建筑施工材料模板安全技术规范标准》
^`建筑施工模板安全技术规范JGJ 162-20081 总则1.0.1 为在工程建设模板工程施工中贯彻我国安全生产的方针和政策，做到技术先进、经济合理、方便适用和确保安全生产，制定本规范。
1.0.2本规范适用于建筑施工中现浇混凝土工程模板体系的设计、制作、安装和拆除。
1.0.3 进行模板设计和施工时，应从工程实际情况出发，合理选用材料、方案和构造措施；应满足模板在运输、安装和使用过程中的强度、稳定性和刚度要求，并宜优先采用定型化、标准化的模板支架和模板构件，减少制作、安装工作量，提高重复使用率。
1.0.4 建筑施工模板工程的设计、制作、安装和拆除除应符合本规范的要求外，尚应符合国家现行相关标准的规定。
2 术语、符号2.1 术语2.1.1面板surface slab直接接触新浇混凝土的承力板。
并包括拼装的板和加肋楞带板。
面板的种类有钢、木、胶合板、塑料板等。
2.1.2支架support支撑面板用的楞梁、立柱、连接件、斜撑、剪刀撑和水平拉条等构件的总称。
2.1.3连接件pitman面板与楞梁的连接、面板自身的拼接、支架结构自身的连接和其中二者相互间连接所用的零配件。
包括卡销、螺栓、扣件、卡具、拉杆等。
2.1.4模板体系（简称模板）shuttering由面板、支架、和连接件三部分系统组成的体系，也可统称为“模板”。
2.1.5小梁minor beam直接支承面板的小型楞梁，又称次楞或次梁。
2.1.6主梁main beam直接支承小楞的结构构件，又称主楞。
一般采用钢、木梁或钢桁架。
2.1.7支架立柱support column直接支承主楞的受压结构构件，又称支撑柱、立柱。
2.1.8配模matching shuttering在施工设计中所包括的模板排列图、连接件和支承件布置图，以及细部结构、异形模板和特殊部位详图。
2.1.9早拆模板体系early unweaving shuttering在模板支架立柱的顶端，采用柱头的特殊构造装置来保证国家现行规范所规定的拆模原则下，达到早期拆除部分模板的体系。
建筑施工模板安全技术规范JGJ162
《建筑施工模板安全技术规范》（JGJ162-2008）1 总则1.0.1 为在工程建设模板工程施工中贯彻国家安全生产的方针和政策，做到安全生产、技术先进、经济合理、方便适用，制定本规范。
1.0.2 本规范适用于建筑施工中现浇混凝土工程模板体系的设计、制作、安装和拆除。
1.0.3 进行模板工程的设计和施工时，应从工程实际情况出发，合理选用材料、方案和构造措施，应满足模板在运输、安装和使用过程中的强度、稳定性和刚度要求，并宜优先采用定型化、标准化的模板支架和模板构件。
1.0.4 建筑施工模板工程的设计、制作、安装和拆除除应符合本规范的要求外，尚应符合国家现行有关标准的规定。
2 术语、符号2.1 术语2.1.1 面板 surface slab直接接触新浇混凝土的承力板，包括拼装的板和加肋楞带板。
面板的种类有钢、木、胶合板、塑料板等。
2.1.2 支架 support支撑面板用的楞梁、立柱、连接件、斜撑、剪刀撑和水平拉条等构件的总称。
2.1.3 连接件 pitman面板与楞梁的连接、面板自身的拼接、支架结构自身的连接和其中二者相互间连接所用的零配件。
包括卡销、螺栓、扣件、卡具、拉杆等。
2.1.4 模板体系 shuttering由面板、支架和连接件三部分系统组成的体系，可简称为“模板”。
2.1.5 小梁 minor beam直接支承面板的小型楞梁，又称次楞或次梁。
2.1.6 主梁 main beam直接支承小楞的结构构件，又称主楞。
一般采用钢、木梁或钢桁架。
2.1.7 支架立柱 support column直接支承主楞的受压结构构件，又称支撑柱、立柱。
2.1.8 配模 matching shuttering在施工设计中所包括的模板排列图、连接件和支承件布置图，以及细部结构、异形模板和特殊部位详图。
2.1.9 早拆模板体系 early unweaving shuttering在模板支架立柱的顶端，采用柱头的特殊构造装置来保证国家现行标准所规定的拆模原则下，达到早期拆除部分模板的体系。
《建筑施工模板安全技术规范》
建筑施工模板安全技术规范JGJ 162-20081 总则1.0.1 为在工程建设模板工程施工中贯彻我国安全生产的方针和政策，做到技术先进、经济合理、方便适用和确保安全生产，制定本规范。
1.0.2本规范适用于建筑施工中现浇混凝土工程模板体系的设计、制作、安装和拆除。
1.0.3 进行模板设计和施工时，应从工程实际情况出发，合理选用材料、方案和构造措施；应满足模板在运输、安装和使用过程中的强度、稳定性和刚度要求，并宜优先采用定型化、标准化的模板支架和模板构件，减少制作、安装工作量，提高重复使用率。
1.0.4 建筑施工模板工程的设计、制作、安装和拆除除应符合本规范的要求外，尚应符合国家现行相关标准的规定。
2 术语、符号2.1 术语2.1.1面板surface slab直接接触新浇混凝土的承力板。
并包括拼装的板和加肋楞带板。
面板的种类有钢、木、胶合板、塑料板等。
2.1.2支架support支撑面板用的楞梁、立柱、连接件、斜撑、剪刀撑和水平拉条等构件的总称。
2.1.3连接件pitman面板与楞梁的连接、面板自身的拼接、支架结构自身的连接和其中二者相互间连接所用的零配件。
包括卡销、螺栓、扣件、卡具、拉杆等。
2.1.4模板体系（简称模板）shuttering由面板、支架、和连接件三部分系统组成的体系，也可统称为“模板”。
2.1.5小梁minor beam直接支承面板的小型楞梁，又称次楞或次梁。
2.1.6主梁main beam直接支承小楞的结构构件，又称主楞。
一般采用钢、木梁或钢桁架。
2.1.7支架立柱support column直接支承主楞的受压结构构件，又称支撑柱、立柱。
2.1.8配模matching shuttering在施工设计中所包括的模板排列图、连接件和支承件布置图，以及细部结构、异形模板和特殊部位详图。
2.1.9早拆模板体系early unweaving shuttering在模板支架立柱的顶端，采用柱头的特殊构造装置来保证国家现行规范所规定的拆模原则下，达到早期拆除部分模板的体系。
《建筑施工模板安全技术规范》JGJ162-2008
[v] ───容许挠度值；
w s ───风荷载设计值。 λ ───长细比；
[λ ] ───容许长细比；
2.2.4 计算系数及其它 k ───调整系数；
-4-
q ───活荷线荷载设计值；
2.2.2 计算指标
E ───钢、木弹性模量； N EX ───欧拉临界力； f ─及承压强度设计值； f ce ───钢材的端面承压强度设计值； f j ───胶合板抗弯强度设计值； f Lm ───铝合金材抗弯强度设计值； f m ───木材的抗弯强度设计值； f t b ───螺栓抗拉强度设计值； f v ───钢、木材的抗剪强度设计值； γ c ───混凝土的重力密度。 σ ───正应力； σ c ───木材压应力； τ ───剪应力；
-3-
行走机构等）组成。它是一种大型工具式模板，因其外形如桌，故又称桌模或台模。由 于它可借助起重机械，从已浇好的楼板下吊运飞出转移到上层重复使用，故称飞模。 2.1.13 隧道模 tunnel shuttering 一种组合式定型模板，同时浇筑墙体和楼板混凝土的模板，因这种模板的外形像隧 道，故称之为隧道模。
平距离；
d ───钢管外径； h0 ───门架高度； h1 ───门架加强杆高度； h ───倾斜后大模板的垂直高度； i ───回转半径； l ───面板计算跨度； l1 ───柱箍纵向间距； l 2 ───柱箍计算跨度； t w ───钢腹板的厚度； t ───钢管的厚度； v ───挠度计算值；
建筑施工模板安全技术规范 JGJ 162-2008
-1-
1 总
则
1.0.1 为在工程建设模板工程施工中贯彻我国安全生产的方针和政策，做到技术先进、 经济合理、方便适用和确保安全生产，制定本规范。 1.0.2 本规范适用于建筑施工中现浇混凝土工程模板体系的设计、制作、安装和拆除。 1.0.3 进行模板设计和施工时，应从工程实际情况出发，合理选用材料、方案和构造措 施；应满足模板在运输、安装和使用过程中的强度、稳定性和刚度要求，并宜优先采用 定型化、标准化的模板支架和模板构件，减少制作、安装工作量，提高重复使用率。 1.0.4 建筑施工模板工程的设计、制作、安装和拆除除应符合本规范的要求外，尚应符 合国家现行相关标准的规定。
《建筑施工模板安全技术规范》JGJ162-2008
《建筑施工模板安全技术规范》（JGJ162-2008）1 总则1.0.1 为在工程建设模板工程施工中贯彻国家安全生产的方针和政策，做到安全生产、技术先进、经济合理、方便适用，制定本规范。
1.0.2 本规范适用于建筑施工中现浇混凝土工程模板体系的设计、制作、安装和拆除。
1.0.3 进行模板工程的设计和施工时，应从工程实际情况出发，合理选用材料、方案和构造措施，应满足模板在运输、安装和使用过程中的强度、稳定性和刚度要求，并宜优先采用定型化、标准化的模板支架和模板构件。
1.0.4 建筑施工模板工程的设计、制作、安装和拆除除应符合本规范的要求外，尚应符合国家现行有关标准的规定。
2 术语、符号2.1 术语2.1.1 面板surface slab直接接触新浇混凝土的承力板，包括拼装的板和加肋楞带板。
面板的种类有钢、木、胶合板、塑料板等。
2.1.2 支架support支撑面板用的楞梁、立柱、连接件、斜撑、剪刀撑和水平拉条等构件的总称。
2.1.3 连接件pitman面板与楞梁的连接、面板自身的拼接、支架结构自身的连接和其中二者相互间连接所用的零配件。
包括卡销、螺栓、扣件、卡具、拉杆等。
2.1.4 模板体系shuttering由面板、支架和连接件三部分系统组成的体系，可简称为“模板”。
2.1.5 小梁minor beam直接支承面板的小型楞梁，又称次楞或次梁。
2.1.6 主梁main beam直接支承小楞的结构构件，又称主楞。
一般采用钢、木梁或钢桁架。
2.1.7 支架立柱support column直接支承主楞的受压结构构件，又称支撑柱、立柱。
2.1.8 配模matching shuttering在施工设计中所包括的模板排列图、连接件和支承件布置图，以及细部结构、异形模板和特殊部位详图。
2.1.9 早拆模板体系early unweaving shuttering在模板支架立柱的顶端，采用柱头的特殊构造装置来保证国家现行标准所规定的拆模原则下，达到早期拆除部分模板的体系。
