西南交通大学电工学电工技术试题库试卷B

一、 填空题：1. 任何一个完整的电路都必须有 电源 、 负载 和 中间环节 3个基本部分组成。

具有单一电磁特性的电路元件称为 理想 电路元件，由它们组成的电路称为 电路模型 。

电路的作用是对电能进行 传输 、 分配 和 转换 ；对电信号进行 传递 、 存储 和 处理 。

2. 反映实际电路器件耗能电磁特性的理想电路元件是 电阻 元件；反映实际电路器件储存磁场能量特性的理想电路元件是 电感 元件；反映实际电路器件储存电场能量特性的理想电路元件是 电容 元件，它们都是无源 二端 元件。

3. 电路有 通路 、 开路 和 短路 三种工作状态。

当电路中电流0R U I S、端电压U ＝0时，此种状态称作 短路 ，这种情况下电源产生的功率全部消耗在 内阻 上。

4.从耗能的观点来讲，电阻元件为 耗能 元件；电感和电容元件为 储能 元件。

5. 电路图上标示的电流、电压方向称为 参考方向 ，假定某元件是负载时，该元件两端的电压和通过元件的电流方向应为 关联参考 方向。

二、 判断题：1. 理想电流源输出恒定的电流，其输出端电压由内电阻决定。

（错）2. 电阻、电流和电压都是电路中的基本物理量。

（错）3. 电压是产生电流的根本原因。

因此电路中有电压必有电流。

（错）4. 绝缘体两端的电压无论再高，都不可能通过电流。

（错）三、选择题：（每小题2分，共30分）1. 当元件两端电压与通过元件的电流取关联参考方向时，即为假设该元件（A ）功率；当元件两端电压与通过电流取非关联参考方向时，即为假设该元件（B ）功率。

A 、吸收；B 、发出。

2. 一个输出电压几乎不变的设备有载运行，当负载增大时，是指（ C ）A 、负载电阻增大；B 、负载电阻减小；C 、电源输出的电流增大。

3. 当电流源开路时，该电流源内部（ C ）A 、有电流，有功率损耗；B 、无电流，无功率损耗；C 、有电流，无功率损耗。

4. 某电阻元件的额定数据为“1K Ω、2.5W ”，正常使用时允许流过的最大电流为（ A ）A 、50mA ；B 、2.5mA ；C 、250mA 。

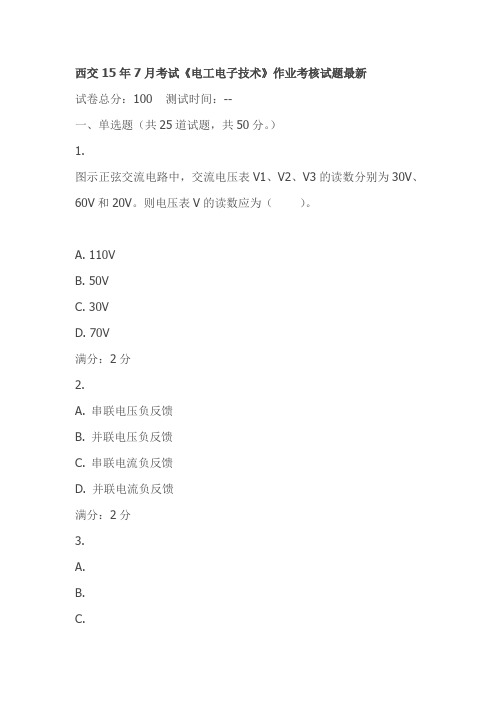

西交15年7月考试《电工电子技术》作业考核试题最新试卷总分：100 测试时间：--一、单选题（共25道试题，共50分。

）1.图示正弦交流电路中，交流电压表V1、V2、V3的读数分别为30V、60V和20V。

则电压表V的读数应为（）。

A. 110VB. 50VC. 30VD. 70V满分：2分2.A. 串联电压负反馈B. 并联电压负反馈C. 串联电流负反馈D. 并联电流负反馈满分：2分3.A.B.C.满分：2分4.图示电路中，当R1增加时，电压U将( )。

A. 变大B. 变小C. 不变D. 无法确定满分：2分5.单相桥式整流电路中，每个整流二极管的导通角（）A. 大于180°B. 小于90°C. 小于180°D. 等于180°满分：2分6.A.B.C.D.满分：2分图示变压器有两个相同的原绕组，每个绕组的额定电压均为110V，当电源电压为220V时，两个原绕组与电源的接法是（）。

A. 1与3相接，2和4端分别与电源两端相接B. 2与4相接，1和3端分别与电源两端相接C. 2与3相接，1和4端分别与电源两端相接D. 1、3端与电源一端相接；2、4端与电源的另一端相接满分：2分8.为了提高放大电路的效率和带负载能力，多级放大电路的输出级常采用（）。

A. 互补对称功率放大电路B. 三极管差动放大电路C. 共发射极放大电路D. 共集电极放大电路满分：2分9.图示电路中，B点电位VB等于（）。

A. 5VB. 3VC. 3V满分：2分10.A.B.C.D.满分：2分11.A.B.C.D.满分：2分12.图示电路中，电压源发出的功率为（）。

A. 0WB. -10WC. 10WD. 2W满分：2分A. Ge管①为发射极B. Si管③为发射极C. Si管①为发射极D. Si管②为发射极满分：2分14.A.B.C.D.满分：2分15.A. 0VB. 6VC. －12VD. －6V满分：2分16.A.B.C.满分：2分17.A.B.C.D.满分：2分18.单相桥式整流电容滤波电路中，每个整流二极管的导通角（）A. 大于180°B. 小于90°C. 小于180°D. 等于180°满分：2分19.A.B.C.D.满分：2分20.共发射极放大电路及其输入、输出电压波形如图所示，为了消除失真，应采取的措施是（）。

电工学试题库和试题及答案1-图文第1章直流电路习题参考答案一、填空题：1.任何一个完整的电路都必须有、和3个基本部分组成。

具有单一电磁特性的电路元件称为电路元件，由它们组成的电路称为电路的作用是对电能进行、和；对电信号进行、和2.反映实际电路器件耗能电磁特性的理想电路元件是元件；反映实际电路器件储存磁场能量特性的理想电路元件是元件；反映实际电路器件储存电场能量特性的理想电路元件是元件，它们都是无源元件。

3.电路有、和三种工作状态。

当电路中电流、端电压U＝0时，此种状态称作，这种情况下电源产生的功率全部消耗在上。

4.从耗能的观点来讲，电阻元件为元件；电感和电容元件为元件。

5.电路图上标示的电流、电压方向称为，假定某元件是负载时，该元件两端的电压和通过元件的电流方向应为方向。

二、判断题：1.理想电流源输出恒定的电流，其输出端电压由内电阻决定。

（）2.电阻、电流和电压都是电路中的基本物理量。

（）3.电压是产生电流的根本原因。

因此电路中有电压必有电流。

（）4.绝缘体两端的电压无论再高，都不可能通过电流。

（）三、选择题：（每小题2分，共30分）1.当元件两端电压与通过元件的电流取关联参考方向时，即为假设该元件（）功率；当元件两端电压与通过电流取非关联参考方向时，即为假设该元件（）功率。

A、吸收；B、发出。

2.一个输出电压几乎不变的设备有载运行，当负载增大时，是指（）A、负载电阻增大；B、负载电阻减小；C、电源输出的电流增大。

3.当电流源开路时，该电流源内部（）A、有电流，有功率损耗；B、无电流，无功率损耗；C、有电流，无功率损耗。

4.某电阻元件的额定数据为“1KΩ、2.5W”，正常使用时允许流过的最大电流为（）A、50mA；B、2.5mA；C、250mA。

四、计算题1.1已知电路如题1.1所示，试计算a、b两端的电阻。

IUSR01.2根据基尔霍夫定律，求图1.2所示电路中的电流I1和I2；1.3有一盏“220V60W”的电灯接到。

《电子技术》习题与解答第二章：半导体二极管和三极管、第三章：基本放大电路一、单项选择题*1．若用万用表测二极管的正、反向电阻的方法来判断二极管的好坏，好的管子应为（ C ）A 、正、反向电阻相等B 、正向电阻大，反向电阻小C 、反向电阻比正向电阻大很多倍D 、正、反向电阻都等于无穷大 *2．电路如题2图所示，设二极管为理想元件，其正向导通压降为0V ，当U i =3V 时，则U 0的值( D )。

A 、不能确定B 、等于0C 、等于5VD 、等于3V**3．半导体三极管是具有( B )PN 结的器件。

A 、1个 B 、2个 C 、3个 D 、4个5．晶体管的主要特性是具有（ D ）。

A 、单向导电性B 、滤波作用C 、稳压作用D 、电流放大作用 *6．稳压管的稳压性能是利用PN 结的（ D ）。

A 、单向导电特性 B 、正向导电特性 C 、反向截止特性 D 、反向击穿特性8．对放大电路进行动态分析的主要任务是（ C ） A 、确定静态工作点QB 、确定集电结和发射结的偏置电压C 、确定电压放大倍数A u 和输入、输出电阻r i ，r 0D 、确定静态工作点Q 、放大倍数A u 和输入、输出电阻r i ，r o *9．射极输出器电路如题9图所示，C 1、C 2足够大，对输入的交流信号u 可视作短路。

则输出电压u 0与输入电压u i 之间的关系是( B )。

A 、两者反相，输出电压大于输入电压B 、两者同相，输出电压小于且近似等于输入电压C 、两者相位差90°，且大小相等D 、两者同相，输出电压大于输入电压 *11．在共射极放大电路中，当其他参数不变只有负载电阻R L 增大时，电压放大倍数将( B )A 、减少B 、增大C 、保持不变D 、大小不变，符号改变 13．在画放大电路的交流通路时常将耦合电容视作短路，直流电源也视为短路，这种处理方法是( A )。

题2图题9图A 、正确的B 、不正确的C 、耦合电容视为短路是正确的，直流电源视为短路则不正确。

《电工学（电子技术）》试卷及答案一、单项选择题：在下列各题中，将唯一正确的答案代码填入括号内(本大题分13小题，每小题2分，共26分。

1、(本小题2分)二极管的死区电压随环境温度的升高而（）。

(a) 增大(b) 不变(c) 减小2、(本小题2分)一接线有错误的放大电路如图所示，该电路错误之处是（）。

(a) 电源电压极性接反(b) 基极电阻RB 接错(c) 耦合电容C1，C2 极性接错3、(本小题2分)分压式偏置单管放大电路的发射极旁路电容CE因损坏而断开，则该电路的电压放大倍数将（）。

(a) 增大(b) 减小(c) 不变4、(本小题2分)电路如图所示，电阻RE引入的反馈为（）。

(a) 串联电压负反馈(b) 串联电流负反馈(c) 并联电压负反馈(d) 串联电压正反馈5、(本小题2分)理想运算放大器的两个输入端的输入电流等于零，其原因是（）。

(a) 同相端和反相端的输入电流相等而相位相反(b) 运放的差模输入电阻接近无穷大(c) 运放的开环电压放大倍数接近无穷大6、(本小题2分)运算放大器电路如图所示，欲构成反相比例运算电路，则虚线框内应连接( )。

(a) 电阻元件(b) 电感元件(c) 电容元件7、(本小题2分)电路如图所示，运算放大器的电源电压为12V，稳压管的稳定电压为8V，正向压降为0.6 V，当输入电压ui=-1V 时，则输出电压uO等于( )。

(a) - 12 V (b) 0.7V (c) -8V8、(本小题2分)在单相桥式整流电路中，所用整流二极管的数量是（）。

(a) 一只(b) 四只(c) 二只9、(本小题2分)直流电源电路如图所示，用虚线将它分成了五个部分，其中稳压环节是指图中（）。

(a)（2）(b)（3）(c) (4) (d) ( 5 )10、(本小题2分)电路如图所示，该电路的名称是（）。

(a) 单相桥式整流电路(b) 单相全波整流电路(c) 单相半波整流电路11、(本小题2分)由开关组成的逻辑电路如图所示，设开关A、B分别有如图所示为"0"和"1"两个状态，则电灯亮的逻辑式为( )。

电工学与电子技术B复习题及参考答案-(1)电工学与电子技术B复习题答案一、选择题1、一含源二端网络，测得其开路电压为100V，短路电流为10A，当外接10Q负载电阻时，负载电流是（B）A.10A;B.5A; C・15A;D.20A.2、电动势为10V、内阻为2Q的电压源变换成电流源时，电流源的电流和内阻是（C）A. 10A, 2Q ;B. 10A, 2Q ;C. 5A, 2Q ;D.2A，5Q .3、正弦交流电压u=100sin（628t+68）V，它的频率为（A）A. 100Hz;B. 50Hz;C. 60Hz;D. 628Hz.4、一阻值为3Q、感抗为4Q的电感线圈接在交流电路中，其功率因数为（B）A. 0.3;B. 0.6;C. 0.5;D. 0.45、电力系统负载大部分是感性负载，要提高电力系统的功率因数常采用（B）A •串联电容补偿；B•并联电容补偿；C •串联电感补偿；D.并联电感补偿。

6、欲使放大器净输入信号削弱，应采取的反馈类型是（D）A .串联反馈；B并联反馈；C .正反馈；D.负反馈。

7、由一个三极管组成的基本门电路是（B）A •与门；B.非门；C •或门；D.异或门。

8、在脉冲门电路中，应选择（B）的三极管。

A .放大能力强；B.开关速度快；C .价格便宜；D.集电极最大耗散功率高。

9、数字集成门电路中，目前生产最多且应用最普遍的门电路是（D）A .与门；B.非门；C •或门；D.与非门。

10、在Y形联接的三相对称电路中，相电流与线电流的相位关系是（C）A .相电流超前线电流30 o；B.线电流超前相电流30 o；C•相电流与线电流同相；D.相电流超前线电流60 o。

11、在三相四线制中性点接地供电系统中，线电压指的（A）的电压。

A .相线之间；B.零线对地间；C.相线对零线间; D.相线对地间。

12、三相四线制供电的相电压为220V，则线电压为（D）A. 220V；B. 250V；C. 311V；D. 380V.13、纯电感电路中，（C）A •电流与电压同相位；B.电流与电压反相位；C .电压超前电流90 o；D .电压滞后电流90 0。

西南科技大学《电工学》下册期末考试卷试题一、填空题：（27分）1、 电压负反馈 输出电阻；电流负反馈 输出电阻；串联负反馈 输入电阻；并联负反馈 输入电阻。

（填增大、减小）2、 PN 结构的一个重要特征是_______ ____，利用它的这一特性，可用来进行整流、检波、限幅等。

3、 三极管有________型和________型两种组合形式，其正常的电流放大条件是：发电结____偏、集电结____偏。

4、 数字电路通常用_____________、_______________和_______________等方法分析。

5、 在直接耦合的多级放大电路中，由于温度的影响将产生_____________现象，可采用_____________电路来克服这种现象。

6、 三极管如图，判断工作状态。

A 图______B 图_______7、 多级放大器有三种耦合形式：________、________和________。

8、 根据逻辑函数表达式，F=A+AB 可以表达为 。

9、分析集成运放器时，通常把它看成是一个理想元件，即开环电压放大倍数________，差模输入电阻________，共模抑制比________及开环输出电阻为________。

10、场效应管是一种________控制器件。

它可分为________型和________型两大类。

二、选择题：（20分）1、欲使稳压管具有良好的稳压特性，它的工作电流Iz ，动态内阻rz 及温度系数α等各项参数，大一些好还是小一些好（ ）A ：Iz 小一些，rz 、αz 大一些；B ：Iz 大一些，rz 、αz 小一些；C ：Iz 、rz 大一些，、αz 小一些；D ；Iz 、αz 大一些，rz 、小一些；2、单相桥式整流加电容滤波，直流输出电压为30V,则交流输入电压有效值为（ ）A.30VB.33VC.25VD.27V3、分压式偏置电路稳定静态工作点的原理是利用了( )A ：交流电流负反馈B ：交流电压负反馈C ：直流电流负反馈D ：直流电压负反馈4、D 触发器在D=1时，输入一个CP 脉冲，其逻辑功能是（ ）。

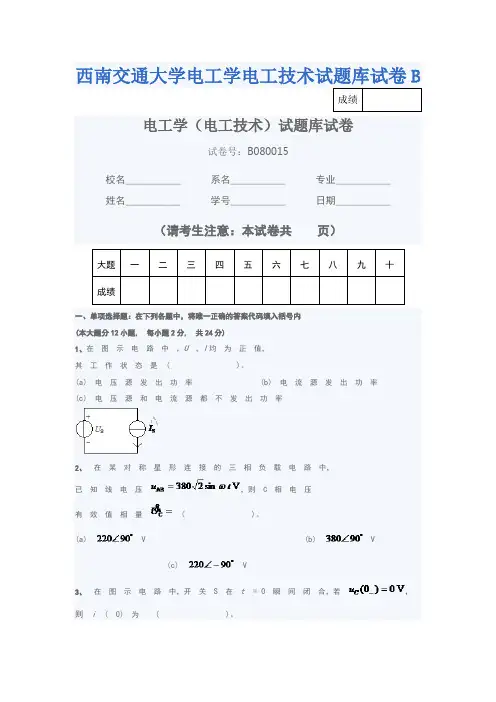

西南交通大学电工学电工技术试题库试卷B成绩电工学（电工技术）试题库试卷试卷号：B080015校名___________ 系名___________ 专业___________姓名___________ 学号___________ 日期___________（请考生注意：本试卷共页）大题一二三四五六七八九十成绩一、单项选择题：在下列各题中，将唯一正确的答案代码填入括号内(本大题分12小题, 每小题2分, 共24分)1、在图示电路中，U，I均为正值，其工作状态是( )。

(a)电压源发出功率(b)电流源发出功率(c)电压源和电流源都不发出功率2、在某对称星形连接的三相负载电路中，已知线电压，则 C 相电压有效值相量( )。

(a) V (b) V(c) V3、在图示电路中，开关S在t = 0瞬间闭合，若，则i(0)为( )。

(a) 1 A (b) 0 A (c) A4、R，C电路外部激励为零，而由初始储能引起的响应称为( ) 响应。

(a)稳态(b)零输入(c)零状态5、两个交流铁心线圈除了匝数不同(N= 2N)外，其他参数都相同，若将这两个线圈接在同一交流电源上，它们的电流I 和I 的关系为( )。

(a)(b)(c)6、某理想变压器的变比K= 10，其副边负载的电阻R= 8 W。

若将此负载电阻折算到原边，其阻值为( )。

(a) 80 W (b)800 W (c) W7、三相异步电动机在运行中提高其供电频率，该电动机的转速将( )。

(a)基本不变(b)增加(c)降低8、在电动机的继电器接触器控制电路中，热继电器的正确连接方法应当是( )。

(a)热继电器的发热元件串接在主电路内，而把它的动合触点与接触器的线圈串联接在控制电路内(b) 热继电器的发热元件串联接在主电路内，而把它的动断触点与接触器的线圈串联接在控制电路内(c) 热继电器的发热元件并接在主电路内，而把它的动断触点与接触器的线圈并联接在控制电路内9、在R，L并联的正弦交流电路中，R = 40 W，X= 30 W，电路的无功功率Q= 480 var，则视在功率S为( )。

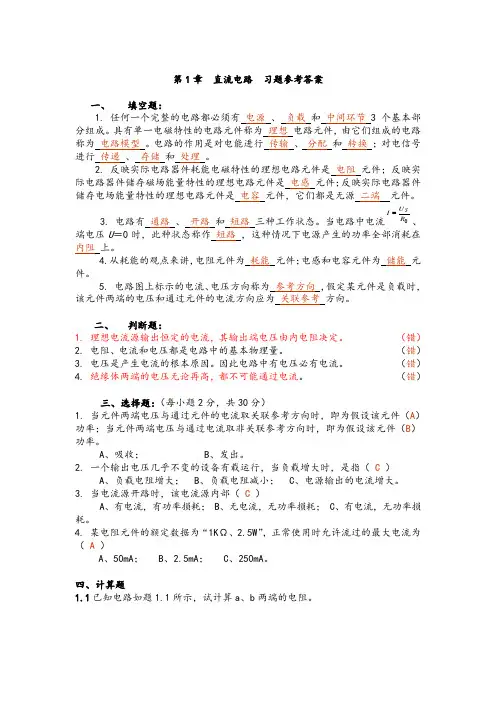

第1章 直流电路 习题参考答案一、 填空题：1. 任何一个完整的电路都必须有 电源 、 负载 和 中间环节 3个基本部分组成。

具有单一电磁特性的电路元件称为 理想 电路元件，由它们组成的电路称为 电路模型 。

电路的作用是对电能进行 传输 、 分配 和 转换 ；对电信号进行 传递 、 存储 和 处理 。

2. 反映实际电路器件耗能电磁特性的理想电路元件是 电阻 元件；反映实际电路器件储存磁场能量特性的理想电路元件是 电感 元件；反映实际电路器件储存电场能量特性的理想电路元件是 电容 元件，它们都是无源 二端 元件。

3. 电路有 通路 、 开路 和 短路 三种工作状态。

当电路中电流0R U I S、端电压U ＝0时，此种状态称作 短路 ，这种情况下电源产生的功率全部消耗在 内阻 上。

4.从耗能的观点来讲，电阻元件为 耗能 元件；电感和电容元件为 储能 元件。

5. 电路图上标示的电流、电压方向称为 参考方向 ，假定某元件是负载时，该元件两端的电压和通过元件的电流方向应为 关联参考 方向。

二、 判断题：1. 理想电流源输出恒定的电流，其输出端电压由内电阻决定。

（错）2. 电阻、电流和电压都是电路中的基本物理量。

（错）3. 电压是产生电流的根本原因。

因此电路中有电压必有电流。

（错）4. 绝缘体两端的电压无论再高，都不可能通过电流。

（错）三、选择题：（每小题2分，共30分）1. 当元件两端电压与通过元件的电流取关联参考方向时，即为假设该元件（A ）功率；当元件两端电压与通过电流取非关联参考方向时，即为假设该元件（B ）功率。

A 、吸收；B 、发出。

2. 一个输出电压几乎不变的设备有载运行，当负载增大时，是指（ C ）A 、负载电阻增大；B 、负载电阻减小；C 、电源输出的电流增大。

3. 当电流源开路时，该电流源内部（ C ）A 、有电流，有功率损耗；B 、无电流，无功率损耗；C 、有电流，无功率损耗。

电子电工学试题库电工电子技术试题库（电路分析部分）一、单项选择题（选择正确的答案，将相应的字母填入题内的括号中。

每题2.0分）1、欧姆定律适合于（）A、非线性电路B、线性电路、C、任何电路答案：B题型：单选2、基尔霍夫定律包括（）个定律。

A、1B、2C、3答案：B题型：单选3、支路电流法是以（）为求解对象。

A、节点电压B、支路电流C、电路功率答案：B题型：单选4、用一个电动势和内阻串联表示的电源称为（）。

A、电压源B、电流源C、受控源答案：A题型：单选5、用一个电激流和内阻并联表示的电源称为（）。

A、电压源B、电流源C、受控源答案：B题型：单选6、恒流源可以等效为恒压源（）A、正确B、不正确答案：B题型：单选7、戴维南定理适用于（）A、有源线性二端网络B、非线性二端网络C、任意二端网络答案：A题型：单选8、戴维南定理适合于求（）条支路电流。

A、1B、2C、3答案：A题型：单选9、电位是指电路中某点与（）之间的电压。

A、任意点B、参考点C、地答案：B题型：单选10、确定交流电有（）要素。

A、1B、2C、3答案：C题型：单选11、频率是反映交流电变化的（）。

A、位置B、快慢C、大小答案：B题型：单选12、相位是反映交流电变化的（）A、位置B、快慢C、大小答案：A题型：单选13、幅度是反映交流电变化的（）A、位置B、快慢C、大小答案：C题型：单选14、相量只能表示交流电的有效值（或最大值）和（）。

A、相位B、频率C、初相位答案：C题型：单选15、复数加法运算时应采用（）。

A、代数式B、极标式C、指数式答案：A题型：单选16、复数除法运算时应采用（）。

A、代数式B、极标式C、指数式答案：B题型：单选17、交流电路采用相量分析时，应将电容写成（）。

A、B、C、答案：B题型：单选18、交流电路采用相量分析时，应将电感写成（）。

A、B、C、答案：C题型：单选19、电感电路正确的表达式是（）。

A、B、C、答案：B题型：单选20、电容电路正确的表达式是（）。
