常用有线电视器材

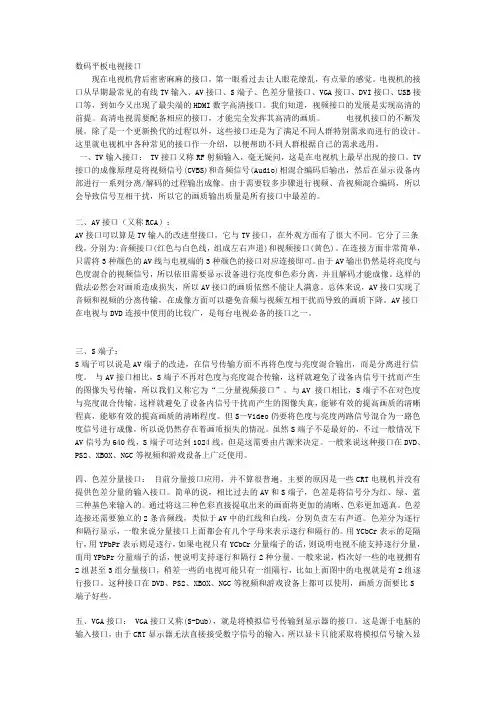

数码平板电视接口现在电视机背后密密麻麻的接口，第一眼看过去让人眼花缭乱，有点晕的感觉。

电视机的接口从早期最常见的有线TV输入、AV接口、S端子、色差分量接口、VGA接口、DVI接口、USB接口等，到如今又出现了最尖端的HDMI数字高清接口。

我们知道，视频接口的发展是实现高清的前提。

高清电视需要配备相应的接口，才能完全发挥其高清的画质。

电视机接口的不断发展，除了是一个更新换代的过程以外，这些接口还是为了满足不同人群特别需求而进行的设计。

这里就电视机中各种常见的接口作一介绍，以便帮助不同人群根据自己的需求选用。

一、TV输入接口： TV接口又称RF射频输入，毫无疑问，这是在电视机上最早出现的接口。

TV 接口的成像原理是将视频信号(CVBS)和音频信号(Audio)相混合编码后输出，然后在显示设备内部进行一系列分离/解码的过程输出成像。

由于需要较多步骤进行视频、音视频混合编码，所以会导致信号互相干扰，所以它的画质输出质量是所有接口中最差的。

二、AV接口（又称RCA）：AV接口可以算是TV输入的改进型接口，它与TV接口，在外观方面有了很大不同。

它分了三条线，分别为:音频接口(红色与白色线，组成左右声道)和视频接口(黄色)。

在连接方面非常简单，只需将3种颜色的AV线与电视端的3种颜色的接口对应连接即可。

由于AV输出仍然是将亮度与色度混合的视频信号，所以依旧需要显示设备进行亮度和色彩分离，并且解码才能成像。

这样的做法必然会对画质造成损失，所以AV接口的画质依然不能让人满意。

总体来说，AV接口实现了音频和视频的分离传输，在成像方面可以避免音频与视频互相干扰而导致的画质下降。

AV接口在电视与DVD连接中使用的比较广，是每台电视必备的接口之一。

三、S端子：S端子可以说是AV端子的改进，在信号传输方面不再将色度与亮度混合输出，而是分离进行信度。

与AV接口相比，S端子不再对色度与亮度混合传输，这样就避免了设备内信号干扰而产生的图像失号传输，所以我们又称它为“二分量视频接口”。

机顶盒的定义种类和功能介绍机顶盒，又称为数字电视机顶盒或数字电视接收器，是一种可以连接到电视上的设备。

它通过数字信号传输技术，将电视节目、电影、音乐、游戏等资源传输到电视上，提供更广泛的娱乐选择和更好的观看体验。

机顶盒的种类较多，根据其功能和应用领域的不同，可以分为数字电视机顶盒、网络机顶盒、智能机顶盒等多种类型。

1.数字电视机顶盒：数字电视机顶盒是最早出现的机顶盒类型，其主要功能是接收并解码数字电视信号，将数字信号转化为模拟信号输出到电视上进行显示。

数字电视机顶盒可以接收多个频道的电视信号，并提供电子节目指南、频道、电视节目录制等功能，大大提升了电视观看体验。

2.网络机顶盒：网络机顶盒是一种可以连接互联网的机顶盒，其功能远远超过了传统的数字电视机顶盒。

网络机顶盒可以实现在线观看视频、浏览网页、玩游戏等多种娱乐功能。

通过连接互联网，用户可以在网络机顶盒上观看各种视频网站上的电影、电视剧、综艺节目等，丰富了观众的视觉享受。

3.智能机顶盒：智能机顶盒是基于智能电视操作系统开发的一种机顶盒。

它集成了各种应用软件和服务，可以实现语音、智能推荐、智能家居控制等功能。

智能机顶盒可以连接到互联网和家庭网络，用户可以通过智能机顶盒访问各种在线应用，如视频点播、音乐播放、购物、社交网络等，实现信息交流和娱乐的多种方式。

5.游戏机顶盒：游戏机顶盒是一种专门用于游戏娱乐的机顶盒。

游戏机顶盒可以通过连接到电视上，提供丰富的游戏选择和高品质的游戏体验。

用户可以通过手柄或遥控器进行游戏操作，享受与传统游戏机相似的游戏体验。

除了以上几种主要类型的机顶盒之外，还有一些功能特殊的机顶盒，如高清机顶盒、3D机顶盒、网络直播机顶盒等。

这些机顶盒在视频质量、产品功能和使用体验上都有所突破和创新，满足了用户对高清、3D、直播等更多元化需求的追求。

综上所述，机顶盒是一种通过数字信号传输技术，实现电视信号接收和多种娱乐功能的设备。

根据不同的功能和使用场景，机顶盒可以分为数字电视机顶盒、网络机顶盒、智能机顶盒、IPTV机顶盒、游戏机顶盒等多种类型。

数字有线机顶盒根本使用方法和常见问题数字电视机顶盒STB〔Set-TopBox〕是信息家电之一，它是一种可以让用户在现有模拟电视机上观看数字电视节目，并进展交互式数字化娱乐、教育和商业化活动的消费类电子产品。

目前我们使用的是数字有线电视机顶盒〔DVB-C〕，是可以将有线的数字电视信号转换成电视机可接收的模拟信号的变换设备，它对经过数字化压缩的图象和声音信号进展解码复原，产生模拟的视频和音频信号，通过机顶盒上的各种信号输出端〔音视频输出端子、分量视频输出端子、S－视频输出端子、HDMI端子〕经由信号线输送到电视机相应输入端，来收看高质量的电视节目。

根本使用方法1.机顶盒主要端口功能有线电视信号输入〔射频输入〕端子，连接有线电视信号线；有线电视信号输出〔环路输出〕端子，连接到电视机，要欣赏模拟方式播放的节目时，加以连接；视频输出端子〔黄色〕，连接到电视机的视频输入端子；音频输出端子〔红色、白色〕，连接到电视机的音频输入端子，红色是右声道，白色是左声道；色差分量输出端子，连接到有分量视频输入端子的电视机，但是，还需要连接音频输出；S－视频输出端子，连接到有S－视频输入端子的电视机，同样需要连接音频输出；HDMI端子，数字信号输出接口，高质量地传送数字图象和声音；数字音频〔播送〕输出接口( SPDIF)，通过此接口可以实现数字音频〔播送〕的光纤信号输出；RS232串行端子，用于机顶盒和外部连接设备之间的信号接收和发送，是维护人员专用的接口。

2.系统连接A、通过同轴电缆〔有线电视信号线〕连接有线电视CATV用户盒到机顶盒的信号输入端口；B、通过音视频线〔黄红白线〕，颜色对应地连接机顶盒反面的音视频输出端到电视机的音视频输入端，也可采用分量视频线〔红蓝绿线〕，S－端子视频线和HDMI线连接到电视机相应的输入端口上；C、通过同轴电缆连接机顶盒的环路输出到电视机的有线输入端用于收看模拟电视〔可选操作〕；D、接通机顶盒电源。

有线电视系统组成及应用有线电视系统是一种基于有线电视网络技术的传媒系统，通过电缆传送视频信号到用户家庭，用户可以收看各种电视频道和节目。

有线电视系统一般由以下几个主要部分组成：1. 信号源：有线电视系统的信号源可以包括卫星信号、地面数字电视信号、本地录制的节目以及各种互联网流媒体服务的信号。

这些信号源被数码化编码后，通过传输设备发送到有线电视网络中。

2. 传输设备：传输设备是将信号源编码后的数字信号通过传输介质（通常是电缆）传送到用户家庭的设备。

传输设备主要包括发送器、接收器、放大器等等，通过它们的工作将信号源传输到用户家庭。

3. 分配设备：分配设备用于将传输过来的信号源进行分配，使不同的用户可以收到不同的电视频道和节目。

分配设备通常包括分配器和终端设备。

分配器将信号源分配给不同的终端设备，终端设备通过解码器解码信号，显示内容到电视屏幕上。

4. 用户设备：用户设备是有线电视系统中的重要部分，它是用户收看电视节目的终端设备。

用户设备通常包括电视机、机顶盒和遥控器。

机顶盒是用户家庭中连接有线电视网络的设备，它可以接收信号并解码，将内容显示到电视屏幕上。

用户通过遥控器来操作机顶盒，选择不同的频道和节目。

有线电视系统的应用非常广泛。

它可以提供丰富多样的电视频道和节目，包括新闻、体育、电影、综艺、教育等各种内容，满足不同用户的需求。

有线电视系统还可以提供互动服务，比如点播、回放、录制等，使用户可以根据自己的需求自由选择和观看电视节目。

此外，有线电视系统还可以提供付费电视服务，用户可以选择订阅不同的电视节目包，享受高质量的电视观看体验。

总之，有线电视系统通过数字化技术将丰富多样的电视频道和节目传送到用户家庭，为用户提供了丰富的电视观看体验。

它在娱乐、学习和信息传递等方面都发挥着重要作用，是现代家庭不可或缺的重要组成部分。

有线电视系统是一种基于有线电视网络技术的传媒系统，通过电缆传送视频信号到用户家庭，用户可以收看各种电视频道和节目。

有线电视常用线路器材介绍第一节同轴电缆一、用途同轴电缆（Coaxial cable）是有线电视系统的重要器材之一，是传输射频信号的主要媒介。

由内导体、外导体、绝缘介质和外护套四部分组成。

由于外导体和内导体的圆心在同一个轴心上，所以叫做同轴电缆，同轴电缆的结构特性使得电磁场被封闭在内外导体之间，故辐射损耗小，受外界干扰影响小。

二、分类1.按绝缘介质外径分：-5、-7、-9、-12等。

2.按介质材料分：实心、化学发泡、纵孔、物理发泡和竹节电缆。

3.按外导体材料分：全屏蔽网、屏蔽网+铝膜（双屏蔽和四屏蔽）等。

4.按内导体材料分：全铜、铜包铝、铜包铁等。

三、性能指标及特性1.同轴电缆的主要性能指标有：特性阻抗、衰减系数、屏蔽系数、反射损耗、温度系数、直流回路电阻、最小弯曲半径。

2.同轴电缆的频率特性，随着传输频率的升高，同轴电缆的损耗越大。

3.有线电视常用同轴电缆特性阻抗为75欧，使用过程中为了减少衰减，最小弯曲半径不低于线缆直径的8倍。

-5两屏蔽电缆 -7两屏蔽电缆-9两屏蔽电缆-12铝管电缆四、河南有线常用规格及使用规范1.目前在有线电视网络中常用的是：-5和-7双屏蔽同轴电缆及-5四屏蔽同轴电缆。

2.在线路设计中，-5和-7双屏蔽同轴电缆一般用于光节点以下部分的线路敷设中，其中-7电缆主要是光节点以下至楼道集中分配器前，-5电缆主要是楼道集中分配器以下部分。

3.在机房设备间连接敷设时，选择-5四屏蔽同轴电缆，来增加线路的抗干扰能力。

第二节同轴电缆连接器有线电视系统中常用的同轴电缆连接器有：冷压F头、轴向纵压F头、贯通头、防水头、轴向纵压BNC头、双通、防盗锁头、射频转换头等。

在有线电视系统中F型接头最常见，按照螺纹的不同，有英制和公制两种类型，需要区分使用。

它的接头尺寸有5毫米、7毫米和9毫米等几种，和不同直径的电缆配用。

-5冷压F头轴向纵压BNC头轴向纵压F头/英制轴向纵压F头/公制F头转射频头双通防雨F头防水贯通头带负载弹子防盗锁头第三节分支分配器类一、分支分配器1.用途分支、分配器的作用是把一路信号按线路需要分成多路信号，以满足线路和用户需要。

CATV知识之十二：有线数字电视机顶盒知识浙江传媒学院陈柏年1、什么是有线数字电视机顶盒？它分为哪些级别和类型？有线数字电视机顶盒（Cable STB）：用于有线电视网络环境下，采用QAM 解调来接收模拟广播电视节目、数字广播电视节目，以及高速数据等功能的用户终端设备。

从功能上讲，它是一种将数字电视信号转换成模拟信号的变换设备。

从使用上讲，它是一种以电视机为显示设备，接收来自各种数字广播系统数字信号的用户端数字设备。

按照《有线数字电视机顶盒和遥控器功能实施指导意见》中的分类方法，节目业务类型可划分为标准清晰度（SD）和高清晰度（HD）两种级别，每种级别又都有第1类（基本型）、第2类（增强型）和第3类（高级型）三种类型。

有线数字电视机顶盒的功能归纳2、说明有线数字电视机顶盒的功能（1）接收模拟电视和数字电视；（2）接收模拟广播和数字声广播；（3）高速数据广播；（4）电子节目指南（EPG）；（5）准视频点播/视频点播（NVOD/VOD）；（6）软件在线升级；（7）因特网接入；（8）有条件接收。

3、三代机顶盒的功能配置和应用程序编制有何不同？三种类型有线数字电视机顶盒的主要性能表4、简要说明有线数字电视机顶盒主要部件的工作原理。

（1）高频头：接收来自有线网的高频信号，通过QAM解调器完成信道解码，从载波中分离出包含音、视频和其它数据信息的传输流（TS）。

（2）解复用器：用来区分不同的节目，提取相应的音、视频流和数据流，送入MPEG-2解码器和相应的解析软件，完成数字信息的还原。

（3）条件接收模块：对音、视频流实施解扰，并采用含有识别用户和进行记账功能的智能卡，保证合法用户正常收看。

（4）MPEG-2解码器：完成音、视频信号的解压缩，经视频编码器和音频D/A变换，还原出模拟音、视频信号，在常规彩色电视机上显示高质量图像，并提供多声道立体声节目。

5、分别说明有线数字电视发送端和接收端的工作过程。

有线数字电视发送端工作过程：（1）音频、视频及数字信号首先经过MPEG-2编码器进行数据压缩，通过节目复用器形成基本码流（ES）。

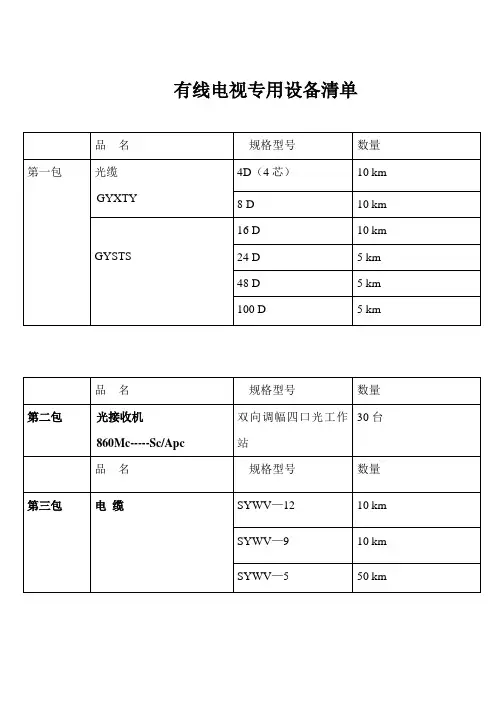

常用有线电视器材１、电缆型号：常用电缆 75-5 75-7 75-9 75-12发泡：单护发泡、双护发泡.类型：发泡电缆、耦芯电缆、进口电缆特点：频率越高，损耗越多。

２、分支分配器⑴分支器分支器通常用于较高电平的馈电干线中,它能以较小的插入损耗从干线取出部分信号供给住宅楼或用户,有时也可用二分支干线提供信号电平,通过分支器的电视信号其中一小部分从分支端输出,大部分功率继续沿干线传输。

BR一分支符号： IN OUT(插入损耗)A：插入损耗：是信号从干线输入端到干线输出端之间的传输损耗，即输入信号电平(dB)与输出信号电平(dB)之差,用dB表示。

B：分支损耗：是信号从干线输入端到分支输出端之间的损耗，即干线输入端电平(dB)与分支端输出电平(dB)之差,用dB表示。

C：分支损耗与插入损耗之间的关系是：分支损耗大，则插入损耗小；分支损耗小，则插入损耗大。

例：108：3dB 208: 3.5dB112: 1dB 212: 2dB120: 0.5dB 220: 1dBD:分支口与插入损耗之间的关系是：分支口越多,插入损耗越大。

我们实际上设计中通常按照2DB来计插入损耗。

⑵分配器分配器是用来分配高频信号的部件，它的作用有两个：一是将一种信号功率平均分配给几路（通常是分为两路、三路、四路、六路）；二是可将两路、三路、四路和六路信号混合起来。

分配损耗：是指分配器输入端的输入电平Ui(dB)与输出电平Uo(dB)之差。

分支器和分配器的根本区别在于，分配器平均分配功率，而分支器是从电缆中取出一小部分功率提供给用户，而大部分功率继续向后面传输。

３、串接分支器（串接单元）串接分支器是将分支器和用户终端合成为统一体，具有分支器和系统输出口的功能，所以叫串接分支器，有的又叫串接单元。

４、用户盒用户终端是CATV分配系统与用户电视机相连的部件。

面板分为单输出孔和双输出孔（TV、FM），在双输出孔电路中要求TV 和FM输出间有一定的隔离度，以防止相互干扰。

有线电视常用工具及仪器仪表介绍第一节常用工具常用的有线电视维护/安装工具有：纵压钳、电缆剥线器、压线钳、螺丝刀（一字头、十字头等）、钳子、电工刀等。

一、纵压钳是有线电视系统中最常用的F头制作工具。

二、电缆剥线器三、压线钳又称驳线钳，是用来压制水晶头的一种常用工具。

常见的电话线接头、网线接头都是用压线钳压制而成的。

四、其他常用工具第二节常用仪器仪表一、场强仪场强仪（Field Intensity Meter）是一种测量电视信号场强的仪器。

场强是电场强度的简称，在有线电视场强测量中，可直接连接至有线电视的信号系统输出口，用场强仪来读取其信号强度。

在实际使用中，场强仪是对线路信号电平的测量，单位是dBμV。

对于电视信号场强仪来说，除了最基本的电平测量功能外，一般还具有伴音测量、载/噪比测量、图像显示、同步脉冲显示、场强音响提示、数字频率显示、视频信号输出／输入、对外部LNB供电等功能。

二、光功率计光功率计（optical power meter ）是指用于测量绝对光功率或通过一段光纤的光功率相对损耗的仪器。

光功率计主要用于测量630-1650nm波长范围内以nW、uW、mW、dB或dBm为单位的光功率。

校准波长0.65、0.86、1.31、1.55、1.625um。

测量范围+10至-73dBm。

三、网线测试仪可以对双绞线线对逐根（对）测试，并可区分判定哪一根（对）错线，短路和开路。

四、寻线仪寻线仪可以迅速高效地从大量的线束线缆中找到所需线缆，是网络线缆、通讯线缆、各种金属线路施工和日常维护过程中查找线缆的必备工具。

五、万用表又称为复用表、多用表、三用表、繁用表等，是电力电子等部门不可缺少的测量仪表，一般以测量电压、电流和电阻为主要目的。
