电磁阀的工作原理
电磁阀是一种利用电磁力控制液体或气体流动的设备。
其工作原理可以分为两种类型：直动式和间接式。
1. 直动式电磁阀工作原理：
直动式电磁阀结构简单，由阀体、阀芯和电磁线圈组成。
工作时，电磁线圈通电产生磁场，使阀芯受到吸引力而被吸附在阀座上，从而关闭阀门。
当电磁线圈断电时，阀芯被弹簧弹回原位，阀门开启，流体通过。
通过控制电磁线圈的通断，可以控制流体的开闭。
2. 间接式电磁阀工作原理：
间接式电磁阀采用活塞结构，由阀体、阀芯、辅助导向阀和电磁线圈组成。
工作时，电磁线圈通电，使阀芯上的密封件随阀芯一同被吸附在阀座上，密封阀门关闭。
同时，电磁力作用于活塞上的活塞杆，提供了一个移动阻力，使其在阀座关闭状态下保持稳定。
当电磁线圈断电时，通过辅助导向阀排放掉上腔的压力，活塞上端的压力消失，柔性密封片受压差的作用，活塞和阀芯一同向下移动，打开阀门，流体通过。
通过控制电磁线圈的通断，可以控制流体的开闭。
总的来说，电磁阀的工作通过控制电磁力的产生和消失来控制阀芯的移动，从而实现对流体的开闭控制。
不同类型的电磁阀结构和工作原理有所差异，但基本原理是利用电磁力对阀芯的作用力进行控制。
不同类型电磁阀有哪些特点和适用场合电磁阀是工业控制系统中常用的执行元件，它通过电磁力来控制流体的通断，具有响应迅速、控制精确等优点。
根据不同的结构和工作原理，电磁阀可以分为多种类型，每种类型都有其独特的特点和适用场合。
直动式电磁阀直动式电磁阀是一种较为简单的结构，其工作原理是电磁线圈直接驱动阀芯运动，从而实现阀的开启和关闭。
特点：1、响应速度快：由于电磁力直接作用于阀芯，所以动作响应迅速，适用于对响应时间要求较高的场合。
2、结构简单：相对其他类型的电磁阀，直动式的结构较为简单，易于安装和维护。
3、压力范围较小：通常适用于低压力的流体控制系统。
适用场合：1、小型仪器设备：如小型的气动工具、实验室设备等，对流量和压力要求不高，但对响应速度有一定要求。
2、真空系统：在真空环境下，直动式电磁阀能够较好地实现流体的控制。
先导式电磁阀先导式电磁阀则是通过先导阀的先导作用来驱动主阀芯运动。
特点：1、适用压力范围广：能够在较高的压力下正常工作，适用于中高压的流体控制系统。
2、功耗低：由于先导阀的作用，主阀芯的开启所需的电磁力较小，从而降低了功耗。
3、流量较大：可以通过较大的流量，满足一些大流量的需求。
适用场合：1、工业自动化生产线：如大型的机械加工设备、化工生产装置等，对压力和流量有较高要求。
2、液压系统：在液压控制中，先导式电磁阀能够有效地控制液压油的流动。
分步直动式电磁阀分步直动式电磁阀结合了直动式和先导式的部分特点。
特点：1、既有直动式的快速响应，又能在一定程度上承受较高的压力。
2、可靠性较高：结构相对较为稳定，故障发生率较低。
适用场合：1、燃气控制系统：在燃气输送和控制中，能够确保安全可靠地控制燃气的通断。
2、暖通空调系统：调节冷媒或热媒的流量，保证系统的正常运行。
二位二通电磁阀二位二通电磁阀只有两个工作位置，即“通”和“断”。
特点：1、控制简单：功能明确，操作简单易懂。
2、成本较低：结构相对简单，制造成本相对较低。
电磁阀的原理和分类电磁阀是一种利用电磁力来控制流体流动的设备，它在自动化系统中起着关键的作用。
本文将介绍电磁阀的工作原理以及常见的分类。
一、原理电磁阀是基于电磁力的工作原理来控制液体或气体流动的。
它由控制电路、铁芯、阀座和阀体等构成。
当通过电源施加在控制电路上时，电流通过线圈产生磁场，使铁芯受到磁力作用，从而改变阀座的位置，实现阀门的开启或关闭。
二、分类根据电磁阀的工作原理和结构特点，常见的分类有以下几种：1. 直动式电磁阀直动式电磁阀又称为间歇式电磁阀，它的工作原理是通过电磁力直接控制阀门的开闭。
当电流通入线圈，铁芯受到磁力作用向下拉动阀体，阀门开启。
断电后，弹簧将阀体复位，阀门关闭。
直动式电磁阀结构简单，动作迅速，可靠性高。
2. 导向式电磁阀导向式电磁阀又称为先导式电磁阀，它的工作原理是通过辅助阀来控制主阀得以开启或关闭。
导向式电磁阀的特点是能承受较大的压力差和流量，适用于较大流量要求的场合。
3. 膜片式电磁阀膜片式电磁阀利用薄膜片来控制阀门的开闭。
当电流通过线圈时，铁芯受到磁力作用，使膜片变形，从而改变阀门的位置。
膜片式电磁阀结构简单，动作迅速，适用于精密控制和快速开关要求的场合。
4. 常闭式电磁阀和常开式电磁阀常闭式电磁阀在未通电时阀门处于关闭状态，通电时阀门打开。
常开式电磁阀则相反，未通电时阀门处于打开状态，通电时阀门关闭。
这两种电磁阀的选择应根据具体应用的需要。
5. 其他特殊类型的电磁阀除了上述分类，还有一些特殊类型的电磁阀，如高温电磁阀、防腐电磁阀、防爆电磁阀等。
这些电磁阀针对特殊环境和介质的要求进行了优化设计，以满足特殊工况下的使用需求。
总结：电磁阀作为一种重要的控制元件，在自动化系统中具有广泛应用。
了解电磁阀的工作原理和分类对于正确选择和应用电磁阀至关重要。
通过本文的介绍，相信您对电磁阀有了更深入的了解，希望能为您的工作和学习提供帮助。

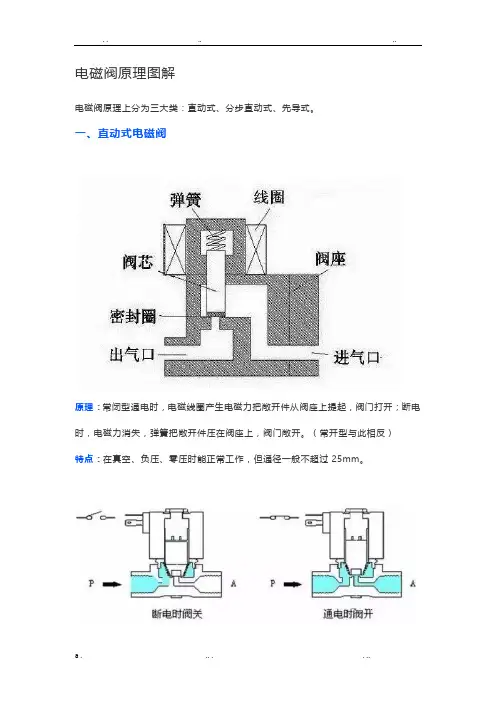

电磁阀原理图解电磁阀原理上分为三大类：直动式、分步直动式、先导式。
一、直动式电磁阀原理：常闭型通电时，电磁线圈产生电磁力把敞开件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把敞开件压在阀座上，阀门敞开。
（常开型与此相反）特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。
二、分步直动式电磁阀原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。
当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。
特点：在零压差或真空、高压时亦能可动作，但功率较大，要求必须水平安装。
三、间接先导式电磁阀原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在敞开件周围形成上低下高的压差，流体压力推动敞开件向上移动，阀门打开；断电时，弹簧力把先导孔敞开，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动敞开件向下移动，敞开阀门。
特点：体积小，功率低，流体压力范围上限较高，可任意安装(需定制)但必须满足流体压差条件工作原理电磁阀里有密闭的腔，在不同位置开有通孔，每个孔连接不同的油管，腔中间是活塞，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来开启或关闭不同的排油孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油缸的活塞，活塞又带动活塞杆，活塞杆带动机械装置。
这样通过控制电磁铁的电流通断就控制了机械运动。
二位二通电磁阀二位三通电磁阀二位四通电磁阀三位三通电磁阀三位四通电磁阀管道联系式电磁阀直接控制式电磁阀. ... ..。
