camera硬件结构及原理**Camera基本结构及原理****备忘**：⽂末⽀持⼀波，感谢鞠躬⼀、学习⽬的本模块主要是了解⼀个摄像头模组的基本组成，每个组成部分的主要作⽤是什么，同时掌握⼀些基本术语。
⼆、必知必会1）画出⼀个摄像头的基本构成⽰意图2）说出每个模块的作⽤3）说出Camera成像原理4）总结Camera结构及原理相关的⼀些基本术语：SensorIC、Module、CCD、CMOS、像素、pixel size，光圈，焦距，VCM、BSI等。
三、Camera成像原理⼿机中的Camera是⼀个整体的模组，感光sensor(芯⽚)为核⼼器件，其他组成期间包括镜头、FPC、对焦马达、eeprom等。
其中sensor通过I2C控制，数据通过MIPI传输。
⽬前主要使⽤raw sensor，输出raw数据。
图3.1 camera结构共组原理摄像头模组：全程Camera CompactModule,常称Module基本⼯作原理：景物通过镜头⽣成光学图像投射到图像传感器表⾯上，然后转为电信号，经过A/D转换后变为数字图像信号，再将数字图像信号输出到⼿机的图像处理芯⽚中。
图3.2 Camera处理流程四、Camera组成器件图4.1 camera特写图图4.2 camera 组成图4.1、镜头（Lens）镜头是将拍摄景物在传感器上成像的器件，它通常由⼏⽚透镜组成。
从材质上看，摄像头的镜头可分为塑胶透镜和玻璃透镜。
图4.1.1 镜头镜头有两个较为重要的参数：光圈和焦距。
光圈是安装在镜头上控制通过镜头到达传感器的光线多少的装置，除了控制通光量，光圈还具有控制景深的功能，光圈越⼤，景深越⼩，平时在拍⼈像时背景朦胧效果就是⼩景深的⼀种体现。
景深是指在摄影机镜头前能够取得清晰图像的成像所测定的被摄物体前后距离范围。
图4.1.2光圈⼤⼩⽰意图数值越⼩，光圈越⼤，进光量越多，画⾯⽐较亮，焦平⾯越窄，主体背景虚化越⼤；值越⼤，光圈越⼩，进光量越少，画⾯⽐较暗，焦平⾯越宽，主体前后越清晰。

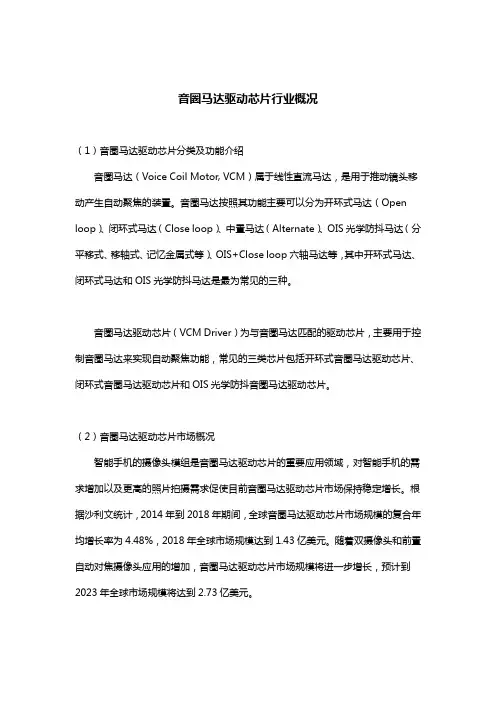

音圈马达驱动芯片行业概况
（1）音圈马达驱动芯片分类及功能介绍
音圈马达（Voice Coil Motor, VCM）属于线性直流马达，是用于推动镜头移动产生自动聚焦的装置。
音圈马达按照其功能主要可以分为开环式马达（Open loop）、闭环式马达（Close loop）、中置马达（Alternate）、OIS光学防抖马达（分平移式、移轴式、记忆金属式等）、OIS+Close loop六轴马达等，其中开环式马达、闭环式马达和OIS光学防抖马达是最为常见的三种。
音圈马达驱动芯片（VCM Driver）为与音圈马达匹配的驱动芯片，主要用于控制音圈马达来实现自动聚焦功能，常见的三类芯片包括开环式音圈马达驱动芯片、闭环式音圈马达驱动芯片和OIS光学防抖音圈马达驱动芯片。
（2）音圈马达驱动芯片市场概况
智能手机的摄像头模组是音圈马达驱动芯片的重要应用领域，对智能手机的需求增加以及更高的照片拍摄需求促使目前音圈马达驱动芯片市场保持稳定增长。
根据沙利文统计，2014年到2018年期间，全球音圈马达驱动芯片市场规模的复合年均增长率为4.48%，2018年全球市场规模达到1.43亿美元。
随着双摄像头和前置自动对焦摄像头应用的增加，音圈马达驱动芯片市场规模将进一步增长，预计到2023年全球市场规模将达到2.73亿美元。
