一、机床主要零件选材及热处理摘录(仅供参考)
2、导轨
3、丝杠
注:热处理技术要求系指丝杠螺纹部分。
软丝杠的方头和轴颈一般需C42或G48。
注:(1)、表中的齿根最大弯曲应力及齿面最大接触应力按GB3480和GB10062规定计算;
(2)、齿轮的有效渗碳硬化层和渗氮层深度分别见附表4-1和附表4-2。
附表4-1:齿轮的有效渗碳硬化层深度(mm)
5、蜗轮副(蜗杆及蜗轮)
说明:经渗碳的蜗杆,其有效渗碳硬化层深度见附表5-1。
7、齿条
齿条可参照齿轮选择材料和制定热处理技术要求。
工作频繁的齿条应采用硬化措施。
细长齿条宜采用渗氮处理(或氮碳共渗或硫氮碳共渗处理)。
精度低的齿条可采用整体淬火。
工作不频繁或受力不大的齿条可以不采用硬化措施,其中要求调质的齿条宜用易切削非调钢YF40MnV或YF45MnV。
8、箱体
箱体一般采用灰铸铁制造,并经高温时效处理。
主轴箱等要求较高的箱体宜用HT300或HT350,一般箱体采用HT200或HT250。
要求刚度高受力大的箱体可采用球墨铸铁QT600-3制造。
单件小批量生产的箱体可采用45钢或Q235钢焊接结构。
这些箱体亦须进行高温时效处理。
说明:本资料是根据1993年北京机床研究所材料部编写的《《机床八类主要零件选材及热处理》整理而成。
其中,省去了一些解释文字。
二、机床行业热处理技术要求表示方法
注:冷卷弹簧的定形、消除应力处理可用“Hh”表示。

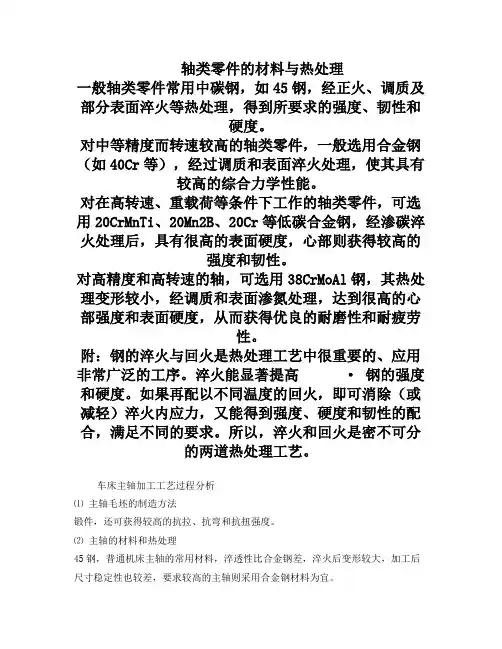

轴类零件的材料与热处理一般轴类零件常用中碳钢,如45钢,经正火、调质及部分表面淬火等热处理,得到所要求的强度、韧性和硬度。
对中等精度而转速较高的轴类零件,一般选用合金钢(如40Cr等),经过调质和表面淬火处理,使其具有较高的综合力学性能。
对在高转速、重载荷等条件下工作的轴类零件,可选用20CrMnTi、20Mn2B、20Cr等低碳合金钢,经渗碳淬火处理后,具有很高的表面硬度,心部则获得较高的强度和韧性。
对高精度和高转速的轴,可选用38CrMoAl钢,其热处理变形较小,经调质和表面渗氮处理,达到很高的心部强度和表面硬度,从而获得优良的耐磨性和耐疲劳性。
附:钢的淬火与回火是热处理工艺中很重要的、应用非常广泛的工序。
淬火能显著提高· 钢的强度和硬度。
如果再配以不同温度的回火,即可消除(或减轻)淬火内应力,又能得到强度、硬度和韧性的配合,满足不同的要求。
所以,淬火和回火是密不可分的两道热处理工艺。
车床主轴加工工艺过程分析⑴ 主轴毛坯的制造方法锻件,还可获得较高的抗拉、抗弯和抗扭强度。
⑵ 主轴的材料和热处理45钢,普通机床主轴的常用材料,淬透性比合金钢差,淬火后变形较大,加工后尺寸稳定性也较差,要求较高的主轴则采用合金钢材料为宜。
①毛坯热处理采用正火,消除锻造应力,细化晶粒,并使金属组织均匀。
②预备热处理粗加工之后半精加工之前,安排调质处理,提高其综合力学性能③最终热处理主轴的某些重要表面需经高频淬火。
最终热处理一般安排在半精加工之后,精加工之前,局部淬火产生的变形在最终精加工时得以纠正。
加工阶段的划分①粗加工阶段用大的切削用量切除大部分余量,及时发现锻件裂纹等缺陷。
②半精加工阶段为精加工作好准备③精加工阶段把各表面都加工到图样规定的要求。
粗加工、半精加工、精加工阶段的划分大体以热处理为界。
工序顺序的安排毛坯制造——正火——车端面钻中心孔——粗车——调质——半精车表面淬火——粗、精磨外圆——粗、精磨圆锥面——磨锥孔。

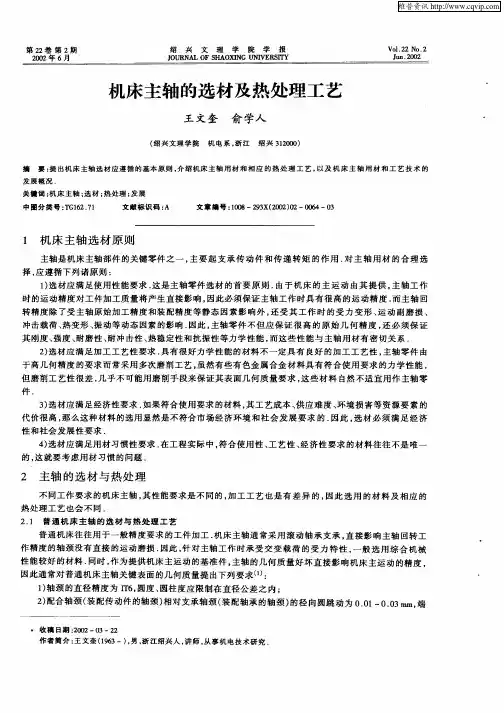

机床主轴材料和表面处理1. 引言机床的主轴是机床的核心部件之一,其材料和表面处理对机床性能的影响非常重要。
本文将探讨机床主轴的材料选择和表面处理方法。
2. 主轴材料选择机床主轴的材料选择应考虑以下因素:2.1 强度和刚度机床主轴材料需要具有足够的强度和刚度,以承受高速旋转和工作负载带来的应力。
常用的主轴材料包括工具钢、合金钢和不锈钢等。
2.2 耐磨性机床主轴与工件接触时会产生摩擦和磨损,因此材料的耐磨性是一个重要的考虑因素。
硬质合金和特殊涂层等材料在提高主轴的耐磨性方面表现出色。
2.3 导热性机床主轴在高速运转时,会产生大量的热量。
材料的导热性能影响着热量的传导和分散,因此材料应具有良好的导热性能,以保持主轴的温度稳定。
高温合金是一种常用的导热性能较好的材料。
3. 主轴表面处理主轴表面处理主要是为了提高其表面质量和耐磨性,并减小与工件的摩擦。
常见的主轴表面处理方法包括以下几种:3.1 硬化主轴经过热处理或化学处理,使其表面形成一层硬化层。
硬化层可以提高主轴的硬度和耐磨性,从而延长主轴的使用寿命。
3.2 镀铬将主轴表面浸泡在铬盐溶液中,可以在主轴表面形成一层铬镀层。
铬镀层具有优异的耐磨性和耐腐蚀性,可以有效地保护主轴表面。
3.3 涂层在主轴表面涂覆一层特殊涂层,如金属陶瓷涂层或陶瓷涂层等,可以提高主轴的耐磨性和摩擦性能。
4. 结论机床主轴的选择和表面处理对机床性能至关重要。
在选择材料时需要考虑强度、耐磨性和导热性等因素,而表面处理则可以通过硬化、镀铬或涂层等方法来提高主轴的表面质量和耐磨性。
正确的选择和处理可以提高机床主轴的使用寿命和工作效率。
以上是关于机床主轴材料和表面处理的简要介绍,希望对您有所帮助。
车床主轴的加工工艺
车床主轴的加工工艺是指对车床主轴进行加工的过程和方法。
车床主轴一般是由铸铁或铸钢材料制成的圆柱体,用于传递动力和旋转工件。
加工工艺包括下列步骤:
1.原材料选择:根据主轴的用途和要求选择合适的材料。
常见的材料有碳素钢、合金钢等。
2.铸造:将选定的材料熔化并倒入模具中,冷却后形成主轴的初步形状。
3.粗加工:通过车削、铣削等方法对主轴进行粗加工,将其外形形状和尺寸加工到接近最终要求。
4.热处理:主轴经过热处理,如淬火、回火等,使其获得适当的硬度和韧性。
5.精加工:对经过热处理的主轴进行精加工,使用精车、磨床等工艺,进一步提高主轴的精度和表面质量。
6.装配:将主轴与车床的其他零部件进行装配,如安装轴承、齿轮等。
7.表面处理:对主轴进行表面处理,如镀铬、热处理等,以提高其表面硬度和耐磨性。
8.检测:对加工完成的主轴进行检测,包括尺寸、形状、硬度等的检测,确保其达到设计要求。
以上是车床主轴加工的一般工艺流程,具体的加工工艺还会根据不同的要求和设计进行调整和改进。
车床主轴箱齿轮的选材与热处理一、车床主轴箱齿轮图如下:二、车床主轴箱齿轮的工作条件:车床主轴箱是一变速装置,通常将主动轴的一种转换为从动轴的一种或多种转速,而这种转速的改变主要是通过一系列相互啮合的不同齿数的齿轮来实现的。
因此主动齿轮会对与其啮合的从动轮轮齿施加推动力,从而带动从动轮的旋转。
所以齿轮会受到外力的影响,从而导致齿轮自身会产生相应的应力。
虽然齿轮所承受的应力远低于材料的屈服点,但长时间工作也有可能导致齿轮产生裂纹而断裂。
齿轮在转动过程中,接触面的齿面会产生滑动摩擦,从而磨损齿面而导致轮齿的断裂。
齿轮在传动过程中,会由于换挡、启动或啮合不良而使齿轮受到冲击载荷的作用,从而使齿轮变形甚至断裂。
以上均是齿轮的工作环境,为了能使齿轮在上述环境下能正常工作,就得要求齿轮的自身条件能符合上述条件。
三、车床主轴箱齿轮材料的性能及选择:首先分析一下车床主轴箱齿轮材料的力学性能要求;为了满足齿轮的工作的条件,防止出现疲劳、磨损以及断裂等情况的出现,需要求齿轮必须有较高的硬度及好的耐磨性,齿面有较高的疲劳强度,齿轮心部要有足够的强度和韧度,通常情况下要求齿轮心部的硬度达170-217HB齿面硬度达45-50HRC。
根据对齿轮力学性能的要求,应从具有好的综合性能指标这个要素选材,工业生产中常用的金属材料主要是钢、铸铁及合金。
其中铸铁的含碳量较高,因此其硬度和耐磨性都较好。
但有一点,其塑性、韧性都较差,不过价格较便宜,对于一些低速、低冲击载荷条件下工作的齿轮可用铸铁;若用钢材制作齿轮则需考虑钢的含碳量,低碳钢的含碳量小于等于0.25%,含碳量较低,因此塑性、韧性较好,强度、硬度较低,很容易变形,不适合做齿轮;高碳钢的含碳量在0.60%~2.11%之间,含碳量较高,所以其强度、硬度及耐磨性都较好,但塑性、韧性差易断裂,也不适合做齿轮;中碳钢的含碳量在0.25%~0.6%,位于低碳钢与高碳钢之间,其性能也同样位于两者之间,有较好的综合性能,因此中碳钢适合做齿轮。
一、齿轮1.渗碳及碳氮共渗齿轮的工艺流程毛坯成型→预备热处理→切削加工→渗碳(碳、氮共渗)、淬火及回火→(喷丸)→精加工2.感应加热和火焰加热淬火齿轮用钢及制造工艺流程配料→锻造→正火→粗加工→精加工→感应或火焰加热淬火→回火→珩磨或直接使用→调质→3.高频预热和随后的高频淬火工艺流程锻坯→正火→粗车→高频预热→精车(内孔、端面、外圆)滚齿、剃齿→高频淬火→回火→珩齿二、滚动轴承1.套圈工艺流程棒料→锻制→正火→球化退火车削加工→去应力退火→淬火→冷处理→低温回火→粗棒料→钢管退火磨→补加回火→精磨→成品2.滚动体工艺流程(1)冷冲及半热冲钢球钢丝或条钢退火→冷冲或半热冲→低温退火→锉削加工→软磨→淬火→冷处理→低温回火→粗磨→补加回火→精磨→成品(2)热冲及模锻钢球棒料→热冲或模锻→球化退火→锉削加工→软磨→淬火→冷处理→低温回火→粗磨→补加回火→精磨→成品(3)滚子滚针钢丝或条钢(退火)→冷冲、冷轧或车削→淬火→冷处理→低温回火→粗磨→附加回火→精磨→成品三、弹簧1.板簧的工艺流程切割→弯制主片卷耳→加热→弯曲→余热淬火→回火→喷丸→检查→装配→试验验收2.热卷螺旋弹簧工艺流程下料→锻尖→加热→卷簧及校正→淬火→回火→喷丸→磨端面→试验验收3.冷卷螺旋弹簧工艺流程下料→锻尖→加热→卷簧及校正→去应力回火→淬火→回火→喷丸→磨端面→试验验收四、汽车、拖拉机零件的热处理1.铸铁活塞环的工艺流程(1)单体铸造→机加工→消除应力退火→半精加工→表面处理→精加工→成品(2)简体铸造→机加工→热定型→内外圆加工→表面处理→精加工→成品2.活塞销的工艺流程棒料→粗车外圆→渗碳→钻内孔→淬火、回火→精加工→成品棒料→退火→冷挤压→渗碳→淬火、回火→精加工→成品热轧管→粗车外圆→渗碳→淬火、回火→精加工→成品冷拔管→下料→渗碳→淬火、回火→精加工→成品3.连杆的工艺流程锻造→调质→酸洗→硬度和表面检验→探伤→校正→精压→机加工→成品4.渗碳钢气门挺杆的工艺流程棒料→热镦→机加工成型→渗碳→淬火、回火→精加工→磷化→成品5.合金铸铁气门挺杆的工艺流程合金铸铁整体铸造(间接端部冷激)→机械加工→淬火、回火→精加工→表面处理→成品合金铸铁整体铸造(端部冷激)→机械加工→消除应力退火→精加工→表面处理→成品钢制杆体→堆焊端部(冷激)→回火→精加工→成品钢制杆体→对焊→热处理→精加工→表面处理→成品6.马氏体型耐热钢排气阀的工艺流程马氏体耐热钢棒料→锻造成型→调质→校直→机加工→尾部淬火→抛光→成品7.半马氏体半奥氏体型耐热钢(Gr13Ni7Si2)排气阀的工艺流程棒料→顶锻→精压→热处理→精加工→成品8.奥氏体耐热钢排气阀的工艺流程棒料→顶锻→精压→阀面和尾部堆焊耐热合金→热处理→杆部滚压或软氮化→精加工→成品9.半轴调质的工艺流程合金结构钢棒料→锻造成形→正火或退火→机械加工→调质→校直→精加工→成品10.半轴的表面淬火的工艺流程棒料→锻造成形→预先热处理→校直→机械加工→表面淬火→校直→精加工→成品11.柱塞副和喷油嘴偶件的工艺流程热扎退火棒料→自动机加工成型→热处理→精加工→时效→成品12.拖拉机履带板(1)40SiMn2履带板的热处理热轧成形→下料→机加工→热处理→成品(2)ZGMn13履带板的热处理铸造成型→热处理→成品五、金属切削机床零件的热处理1.机床导轨(1)MM7125平面磨床立柱镶钢导轨锻造→正火→机加工→消除应力退火→机加工→淬火→回火→磨(2)M9025工具曲线磨床镶钢导轨锻造→退火→机加工→淬火→回火→磨(3)S788轴承磨床镶钢导轨机加工→消除应力退火→机加工→渗碳→淬火→回火→磨→时效(4)MZ208轴承磨床镶钢导轨锻造→退火→机加工→消除应力退火→机加工→淬火→冰冷处理→回火→磨→时效2.机床主轴(1)CA6104车窗主轴(45钢)下料→粗加工→正火→机加工→高频淬火→回火→磨(2)T68、T611镗床的镗杆及MGB132磨床的主轴(35CrMoAlA钢)下料→粗车→调质→精车→消除应力处理→粗磨→渗氮→粗磨(3)SGC630精密丝杠车床主轴(12CrNi3A)锻造→正火→机加工→渗碳→正火→校直→消除应力→机加工→头部淬火→颈部淬火→回火→磨→时效(4)X62W万能升降台铣床主轴(球墨铸铁QT60-2)铸造→机加工→淬火→回火(5)M1040无心磨床主轴(球墨铸铁QT60-2)铸造→机加工→正火→机加工3.丝杠(1)7级或7级精度一下的一般丝杠(45钢)下料→正火或调质→校直→消除应力处理→机加工(2)6级或6级以上精密不淬硬丝杠(T10或T12钢)球化退火→机加工→消除应力处理→机加工→时效→精加工(3)中大型精密淬硬丝杠(CrWMn)锻造→球化退火→机加工→消除应力→机加工→消除应力→机加工→淬火、回火→冰冷处理→回火→探伤→机加工→时效→精加工→时效→精加工(4)中小型精密淬硬丝杠(9Mn2V)锻造→球化退火→机加工→消除应力→机加工→淬硬淬火→回火→冰冷处理→回火、探伤→机加工→时效→精加工→时效→精加工(5)滚珠丝杠(GCr15,GCr15SiMn)4.弹簧卡头(1)卧式多轴自动车床夹料卡头(9SiCr)锻造→退火→机加工→淬火→回火→机加工→磨开口→胀大定型(2)卧式多轴自动车床送料卡头(T8A钢)锻造→退火→机加工→淬火→回火→磨(3)仪表机床小型专用卡头(60Si2)退火→机加工→淬火→回火→磨(4)磨阀辨机床专用卡头(65Mn)锻造→正火→高温→回火→机加工→淬火→回火→机加工5.摩擦片(1)X62W万能升降台铣床摩擦片(A3)机加工→渗碳→淬火→回火→机加工→回火(2)DLMO电磁离合器摩擦片(65Mn)冲片→淬火→回火→磨(3)电磁离合器摩擦片(6SiMnV)锻造→退火→切片→淬火→回火→磨6.FW250万能分度头主轴(45)锻造→正火→机加工→淬火→回火→机加工7.万能分度头蜗杆(20Cr)正火→机加工→渗碳→机加工→淬火→回火→机加工8.三爪卡盘卡爪(45)正火→机加工→淬火→回火→高频淬火→回火→法蓝→磨加工9.三爪卡盘丝(45)锻造→正火→机加工→淬火→回火→法蓝→磨六、活塞1.20CrMnMo钢制活塞的热处理锻造→正火→检验→机加工→渗碳→检验→正火→淬火→清洗→回火→检验→喷砂→磨削2.钒钢活塞的热处理下料→锻造→检验→预先淬火→球化退火→检验→机加工→淬火→回火→检验→磨削七、凿岩机钎尾锻造→退火→检验→渗碳→检验→淬火→回火→清洗→检验→磨削。

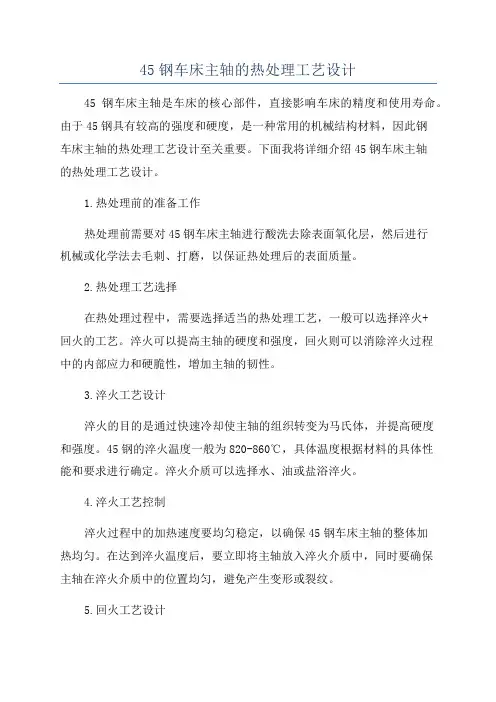

45钢车床主轴加工工艺路线
45 钢是一种常用的中碳结构钢,具有良好的机械性能和加工性能,常用于制作机械零件和工具。
以下是一个45 钢车床主轴的加工工艺路线:
1. 下料:根据设计尺寸和形状,将45 钢棒料切割成适当的长度。
2. 锻造:将下料后的钢棒加热到一定温度,然后进行锻造,以改善材料的组织结构和力学性能。
3. 正火:将锻造后的主轴进行正火处理,以消除锻造应力和改善材料的力学性能。
4. 粗加工:对主轴进行粗加工,包括车削、铣削、钻削等,以去除大部分余量,为后续的精加工做好准备。
5. 调质:对主轴进行调质处理,以提高材料的硬度和强度。
6. 半精加工:对主轴进行半精加工,包括车削、铣削、钻削等,以进一步去除余量,为后续的精加工做好准备。
7. 淬火:对主轴进行淬火处理,以提高材料的硬度和耐磨性。
8. 精加工:对主轴进行精加工,包括车削、磨削、镗削等,以达到设计要求的尺寸和形状精度。
9. 珩磨:对主轴进行珩磨处理,以提高表面质量和精度。
10. 检验:对主轴进行检验,以确保其符合设计要求和质量标准。
11. 包装:对主轴进行包装,以方便运输和储存。
需要注意的是,具体的加工工艺路线可能因不同的加工要求和设备条件而有所不同,以上仅为参考。
同时,在加工过程中还需要注意安全和环保问题。
车床主轴的零件机械加工工艺规程设计车床主轴是车床的核心部件之一,其零件的机械加工工艺设计对于提高主轴的加工质量和降低成本具有重要意义。
下面将介绍车床主轴的零件机械加工工艺规程设计,包括加工工艺路线、加工工艺参数和加工工艺控制要点等内容。
一、加工工艺路线设计1.材料准备:选择合适的材料,并根据主轴的材质和技术要求进行切割、热处理和机械清洗等预处理工序。
2.粗加工:使用车床进行转削加工,根据零件的形状和尺寸要求进行车削、倒角和孔加工等工序。
3.精加工:使用磨床进行研磨加工,通过多道工序进行外圆和孔的精度修磨,确保主轴的尺寸、圆度和表面质量要求。
4.总调整:对主轴进行总调整,包括加工余量和公差的控制,以及主轴的组装和静平衡调整等工序。
5.完工检验:对主轴的尺寸、形状和表面质量进行检验,确保主轴的质量满足设计要求。
6.表面处理:对主轴的表面进行镀铬、镀硬铬等处理,提高主轴的耐磨性和防腐性。
二、加工工艺参数设计1.转速和进给:根据主轴的材质和尺寸,合理选择车削和研磨的转速和进给速度,保证加工效率和质量。
2.切削刃具:选择合适的切削刃具,包括硬质合金刀具和金刚石磨具等,以满足主轴的形状和表面质量要求。
3.冷却液:选择合适的冷却液,提高切削润滑和散热效果,防止主轴加工过程中的热变形和表面质量损伤。
4.砂轮选择:根据主轴的材料和形状要求,选择合适的砂轮粒度和硬度,以提高加工效率和表面质量。
三、加工工艺控制要点1.工件夹紧:对于主轴的工艺控制来说,工件的夹紧是非常关键的一环。
应确保工件与机床夹具之间的接触牢固,避免在加工过程中产生切削振动和变形。
2.加工余量控制:在车削和研磨过程中,要合理控制加工余量,以便在后续研磨加工中保证主轴的精度和表面质量。
3.加工过程监测:通过对加工过程的监测,及时发现加工质量问题和加工装置异常,以便调整加工参数和工艺控制措施,确保主轴的加工质量满足要求。
4.表面质量保护:在加工过程中,要采取合适的措施保护主轴的表面质量,如添加合适的冷却液和使用保护装置,以防止主轴表面被刮伤或污染。

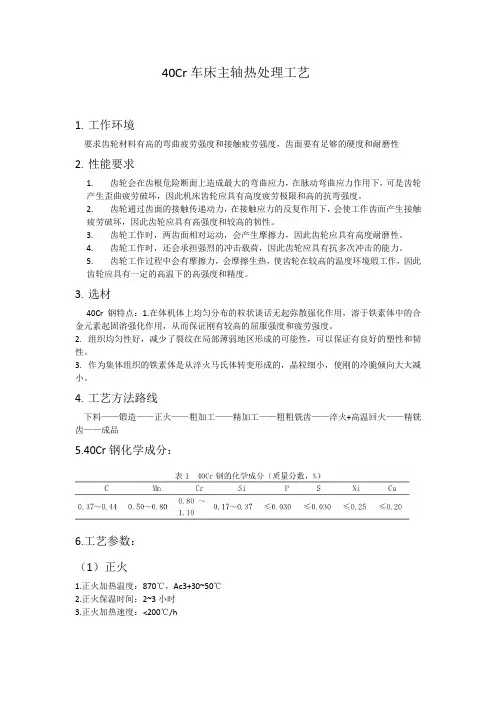

40Cr车床主轴热处理工艺1.工作环境要求齿轮材料有高的弯曲疲劳强度和接触疲劳强度,齿面要有足够的硬度和耐磨性2.性能要求1.齿轮会在齿根危险断面上造成最大的弯曲应力,在脉动弯曲应力作用下,可是齿轮产生歪曲疲劳破坏,因此机床齿轮应具有高度疲劳极限和高的抗弯强度。
2.齿轮通过齿面的接触传递动力,在接触应力的反复作用下,会使工作齿面产生接触疲劳破坏,因此齿轮应具有高强度和较高的韧性。
3.齿轮工作时,两齿面相对运动,会产生摩擦力,因此齿轮应具有高度耐磨性。
4.齿轮工作时,还会承担强烈的冲击载荷,因此齿轮应具有抗多次冲击的能力。
5.齿轮工作过程中会有摩擦力,会摩擦生热,使齿轮在较高的温度环境瑕工作,因此齿轮应具有一定的高温下的高强度和精度。
3.选材40Cr钢特点:1.在体机体上均匀分布的粒状谈话无起弥散强化作用,溶于铁素体中的合金元素起固溶强化作用,从而保证刚有较高的屈服强度和疲劳强度。
2.组织均匀性好,减少了裂纹在局部薄弱地区形成的可能性,可以保证有良好的塑性和韧性。
3.作为集体组织的铁素体是从淬火马氏体转变形成的,晶粒细小,使刚的冷脆倾向大大减小。
4.工艺方法路线下料——锻造——正火——粗加工——精加工——粗粗铣齿——淬火+高温回火——精铣齿——成品5.40Cr钢化学成分:6.工艺参数:(1)正火1.正火加热温度:870℃,Ac3+30~50℃2.正火保温时间:2~3小时3.正火加热速度:<200℃/h图3 40Cr钢正火工艺曲线(2)淬火+高温回火淬火温度要求T:Ac3+30~5℃,采用油冷,高温回火温度520℃7.工序说明:1)淬火:使奥氏体转化后的工件获得尽量多的马氏体,人后配以不同温度回火获得各种需要的性能。
2)高温回火:a:降低脆性,消除内应力。
b:得到对工件所要求的力学性能c:稳定工件尺寸8.热处理缺陷:1:氧化脱碳:工件在加热过程中,由于周围的加热戒指与钢表面所起的化学作用,会使钢发生氧化和脱碳,严重影响淬火工件的质量。
选择车床主轴材料,设计合理的加工路线,热处理工艺方案
摘要:根据车床主轴的工作情况,对材料的选用、其加工路线及相应的热处理工艺进行了分析,并就其操作提出了自己观点。
关键词:车床主轴;加工路线;热处理工艺;材料
一、材料的选择
主轴是车床上传递动力的零件,传递着动力和各种负荷,它的合理选材直接影响整台车床的精度和使用寿命。
其主要实效形式如下:1、受横向力并传递扭矩,承受交变弯曲应力和扭应力,常常发生疲劳断裂。
2、轴颈和花键等部位发生相对运动,承受较大的摩擦,轴颈表面产生过量的磨损。
3、承受一定的过载和冲击和载荷,产生过量弯曲变形,甚至发生折断或扭断。
所以所选的材料应满足:良好的综合力学性能,即具有较高的强度刚度、足够的韧性、疲劳强度、变形小及对应力集中的敏感性低等性能以防止过载和冲击断裂,还要有良好的切削加工性,高的表面硬度和良好的耐磨性,以防止轴颈摩损。
在设计时要充分考虑:
1、主轴的工作特性和技术要求。
主轴的摩檫和磨损情况;主轴的载荷大小和载荷性质。
2、主轴热处理的要求。
主轴的工作状况;主轴精密度和光洁度;主轴弯曲载荷和扭转力矩;主轴转速;主轴有无冲击载荷。
3、主轴热处理加工工艺实行的可能性以及经济性。
轴的常用材料为碳素钢和合金钢。
合金钢比碳素钢具有更高的机械性能和更好的热处理性能。
含不同合金的钢可获得各种特殊性能。
因此,对于载荷大并要求尺寸小,重量轻、耐高温或耐磨性、抗腐蚀性能要求高的轴可采用合金钢。
合金钢对应力集中的敏感性高,因此设计时应从结构上避免或减小应力集中,并降低其表面粗糙度的数值。
由于在常温下合金钢的弹性模量与一般碳素钢差不多,故选合金钢对提高轴的刚度没有实效。
而对形状复杂的轴可采用球墨铸铁。
球墨铸铁具有良好的吸振性和耐磨性,对应力集中的敏感性低,且价格低廉,加工性好。
但球墨铸铁的强度较低。
我们一般主轴承受交变弯曲应力和扭应力,在轻度或中等载荷、转速不太高,精度不很高,冲击、交变载荷不大的情况下,具有普通力学性能就能满足要求,一般采用45钢制造。
这类材料强度和塑形、韧性等综合机械性能较好,一般经正火、调质处理,而且材料来源方便,加工性、经济性好。
在主轴大端的内锥孔和外锥体,因常与卡盘、顶尖有相对摩擦;花键部位与齿轮有相对滑动,故这些部位要求较高的硬度与耐磨性;主轴在滚动轴承中运转,工作时因轴颈与轴承不发生摩擦,故轴颈无耐磨性要求。
钢轴的毛坯多数用轧制的圆钢和锻件。
锻件的内部组织
比较均匀,强度较好,故重要的轴及大尺寸的轴或阶梯尺寸变化大的轴,应采用锻件。
综上,无其他特殊要求一般的车床主轴采用45 钢锻件毛坯制造即可。
二、加工工艺路线
下料→备锻造毛坯→正火→机械粗加工→调质→机械半精加工车外圆+钻中心孔+铣键槽→锥孔及外锥体的局部淬火、回火→车各空刀槽+粗磨(外圆、锥孔、外锥体)+滚铣花键→花键高频淬火、回火→精磨(外圆、锥孔、外锥体)。
三、热处理工艺分析
钢的热处理工艺主要分为:淬火、回火、正火、退火。
钢的淬火是将钢加热到临界温度(Ac3或Ac1)以上,保温一定时间使之奥氏体化后,以大于临街冷却速度进行冷却,过冷奥氏体转变为马氏体或贝氏体组织的一种工艺过程。
回火工艺是根据零件材料的化学成分,淬火组织、零件的几何形状、保温时间和冷却方式等。
一般来说,淬火后还必须进行相应的回火处理,以实现以下几个方面:(1)提高硬度和耐磨性(2)提高强韧性(3)提高硬磁性(4)提高弹性(5)提高耐蚀性和耐热性
将金属及合金加热、保暖和冷却,使其组织结构达到或接近平衡状态的热处理工艺称为退火或正火。
退火一般在炉内缓冷,正火一般是空冷,主要应用于各类铸锻焊工件的毛坯或半成品以消除冶金及热加工过程中产生的缺陷,并为
以后的机械加工及热处理准备良好的组织状态。
1 锻造毛坯正火
目的:锻造可成轴的毛坯和获得合适的加工流线。
而对于大锻件,截面较大的钢材、铸件,用正火来细化晶粒,均匀组织或消除魏氏组织,如果用退火,硬度太低,切削容易粘刀。
所以采用正火提高强度,消除毛坯的锻造应力,降低硬度以改善切削加工性能,以利于切削加工,并为下一步的热处理作组织准备。
热处理工艺:850 ±10 ℃,保温1. 5 h ,空冷。
2 调质
目的:获得均匀细密的回火索氏体组织,细密的索氏体金相组织有利于零件精加工后获得光洁的表面。
同时,也使主轴具有良好的综合力学性能。
为了更好的发挥调质的效果,故安排在粗加工之后。
热处理工艺:淬火840 ±10 ℃,保温1. 5 h ,水冷;
回火580 ±10 ℃,保温2~2. 5 h ,空冷。
3 锥孔及外锥体的局部淬火
外锥体键槽部位不淬硬,应用石棉绳等物填充加以保护。
因内锥孔和外圆锥面常与卡盘,顶尖相对摩擦,所以要增加其耐磨性。
热处理工艺:淬火900 ±10 ℃,保温20 min ,水冷。
操作技巧:采用超过45 钢正常淬火温度的900℃进行快速加热,使锥
孔及外锥体的表面快速达到淬火温度,进行淬火冷却,可以保证锥孔
及外锥体表面的硬度和性能要求
,又可减小锥孔及外锥体的局部加热对轴颈部位的影响,减小热处理变形量。
4 花键高频淬火
花键部位采用高频感应加热淬火和回火,以保证其耐磨性和高的精度。
操作技巧:由于花键部位存在直角过渡,为避免淬硬层过深,应力集中造成尖角开裂,一般采用高频而不是中频设备进行淬火,淬硬层深度可达1~2mm。
同时,淬火后的及时回火,也能减缓尖角部位的开裂倾向。
5 结束语
总之,由于轴较长,故锥部淬火应与花键淬火分开进行,这样可减少淬火变形,并且锥部淬火及回火后,需用粗磨来纠正淬火变形。
然后再进行花键的加工与淬火。
最后用精磨来消除总的变形,从而保证主轴的装配质量。
参考文献
[1]金属学与热处理朱兴元刘忆北京大学出版社中国林业出版社
[2]材料热处理与表面工程沈承金王晓红冯培忠中国矿业大学出版社
[3]金属学与热处理刘宗昌等化学工业出版社
[4]45钢制车床主轴的热处理工艺分析吴元徽南京工业职业技术学院
[5]金属学及热处理杨秀英刘春忠机械工业出版社
[6]机械设计基础杨家军张卫国华中科技大学出版社
[7]机械设计孙志礼马星国科学出版社
[8]材料改性实验史月丽罗勇顾永琴中国矿业大学材料科学与工程学院
[9]机械工程材料徐先锋何柏林化学工业出版社
[10]材料成型原理赵洪运国防工业出版社
