车床主轴箱齿轮的选材及热处理工艺

汽车变速箱齿轮的选材及热处理工艺分析汽车变速箱齿轮的选材及热处理工艺分析内容提要:本文以汽车变速箱齿轮为例，详细论述了其材料选择的具体思路及其热处理工艺的制定、分析和工序的安排，论证了汽车变速箱齿轮材料的选择及热处理工艺对产品的质量和使用寿命的影响。

关键词:变速箱齿轮材料热处理工艺分析在汽车制造过程中，除了一些标准件外，其他零部件都涉及材料的选择及热处理工艺的制定、分析和工序的安排。

合理选择零件的材料及正确安排零件的热处理工艺将直接关系到产品的质量和使用寿命。

本文以汽车变速箱齿轮为例，论述了其选材及热处理工艺的制定过程与思路，与大家探讨。

一、变速箱齿轮的材料选择:1、选材的原则:零件材料的选择应根据零件的使用性能要求及加工工艺性能、经济成本要求进行选择:1)、使用性能要求:使用性能是指零件在正常使用状态下，材料应具备的性能，是保证零件工作安全可靠、经久耐用的必要条件。

零件在选材时，首先要根据零件的工作条件和失效形式，正确判断所要求的使用性能，再根据主要的使用性能指标来选择合适的材料。

变速箱齿轮位于汽车传动部分，用于传递扭矩与动力、调整速度的作用。

其工作条件、失效形式及要求的力学性能如下表:零件名称工作条件常见失效形式要求的力学性能变速箱齿轮A、由于传递扭矩，齿根要承受较大的弯曲应力和交变应力;B、由于变速箱齿轮转速变化范围广，齿轮表面承受较大的接触应力，并在高速下承受强烈的磨擦力;C、由于工作时不断换档，轮齿之间经常要承受换档造成的冲击与碰撞。

A、当齿轮所受弯曲应力过大时，可能发生齿根折断;B、轮齿在交变应力的作用下，长时间工作可能发生疲劳断裂;C、齿面在强磨擦作用下可能发生磨损和点蚀现象。

D、齿轮心部韧性过低时，在冲击作用下可能发生断裂。

A、表面高硬度、高耐磨性:齿面硬度58-64HRC，心部硬度30-45HRC;B、齿面高的接触疲劳强度;C、齿根高的弯曲强度(σb>1000Mpa);D、心部较高强度、高韧性(a k>60J/cm 2)。

齿轮常用材料的选择及其热处理工艺分析介绍了齿轮常用材料及典型齿轮的热处理工艺，结合常用齿轮材料的性能特点，总结了齿轮材料选用原则及热处理工艺与提高其承载能力以及延长使用寿命之间的关系，旨在通过理论来指导实践。

标签：齿轮材料；热处理；性能；承载能力引言齿轮作为传动系统中应用非常广泛的零件，在工作时，所受应力往往是非常复杂的，一是需要承受齿轮齿根部的循环往复的弯曲应力，二还要考虑接触应力以及齿面之间的相互接触所带来的不良影响，同时具有较强的摩擦齿面，齿轮啮合时，它会吸收一定量的冲击载荷。

齿轮使用过程应避免齿面磨损太多，甚至以断齿、疲劳点蚀形式失效。

合适的热处理工艺能提高齿轮的耐磨性、承载能力和使用寿命，热处理后的齿轮具有高的弯曲疲劳强度和接触疲劳强度（抗疲劳点蚀），齿面具有较高的硬度和耐磨性，齿轮心部具有足够的强度和韧性[1]。

齿轮材料的选择以及相关的热处理工艺无论是对于齿轮的质量，又或者是齿轮的使用性能都会产生很大的影响。

比较常用的热处理工艺包括：表面淬火、碳氮共渗、渗碳、渗氮、回火、正火等。

而对于齿轮材料的选择，锻钢、铸钢、铸铁、有色金属、非金属材料等都是非常理想的选择。

1 齿轮材料及热处理工艺1.1 锻钢根据齿面的软硬程度，钢制齿轮包括软齿面齿轮和硬齿面齿轮，它们之间的分界线是布氏硬度为350HBS的时候，大于350HBS为硬齿面，反之则是软齿面。

1.1.1 软齿面齿轮软尺面齿轮，工艺路线：锻造毛坯→正火→粗车→调质、精加工。

常用材料；45#、35SiMn、40Cr、40CrNi、40MnB等。

软齿面齿轮的特点：性能优良，齿面本身的硬度、强度都理想，齿心的韧性好；热处理后切齿精度可达8级；制造简单、经济、生产率高，对精度要求不高。

1.1.2 硬齿面齿轮（1）采用中碳钢时的加工工艺过程为：锻造毛坯→常化→粗切→调质→精切→高、中频淬火→低温回火→珩齿或研磨剂跑合、电火花跑合。

常用材料：45、40Cr、40CrNi。

齿轮材料选择及其热处理The document was finally revised on 2021齿轮材料选择及其热处理摘要：齿轮是轮缘上有齿能连续啮合传递运动和动力的机械元件，是能互相啮合的有齿的机械零件，是机械传动中应用最广泛的零件之一。

在齿轮的制造过程中,合理选择材料与热处理工艺,是提高承载能力和延长使用寿命的必要保证。

常用齿轮材料锻钢、铸钢、铸铁、有色金属、非金属材料等的选择及热处理工艺进行了分析。

关键词：齿轮材料热处理工艺一、齿轮结构：二、齿轮的分类：按其外形分为：圆柱齿轮、锥齿轮、非圆齿轮、、蜗杆蜗轮按齿线形状分为：直齿轮、斜齿轮、人字齿轮、曲线齿轮按轮齿所在的表面分为：外齿轮、内齿轮按制造方法可分为：铸造齿轮、切制齿轮、轧制齿轮、烧结齿轮三、常用齿轮材料及热处理工艺的选择:1)高承载能力的重要齿轮，如汽车、拖拉机、矿山机械及航空发动机等齿轮汽车、拖拉机等齿轮主要分装在变速箱和差速器中，推动汽车、拖拉机运行,所以传递功率、冲击力及摩擦压力都很大, 工作条件比较差。

因此在耐磨性、疲劳强度、心部强度和冲击韧性等方面的要求均比较高，因此选用渗碳钢经渗碳、淬火及低温回火后使用最为合适。

小模数齿轮一般采用20Cr和20CrMnTi,而较大模数齿轮采用30CrMnTi 钢。

工艺路线一般为:备料——锻造——正火——机械粗加工、半精加工——渗碳+ 淬火+ 低温回火——喷丸——校正——精加工2)中等承载能力的齿轮，主要用于切削机床齿轮机床齿轮大多用于齿轮箱,传递动力,改变运动速度和方向,工作条件相对较好,载荷不大,工作平稳无强烈冲击,转速也不高,属工作条件较好的齿轮。

因此,要求综合力学性能好,一般选用调质钢制造, 如40 钢、45 钢、40Cr、40SiMn 等。

工艺路线一般为:备料——锻造——正火——机械粗加工——调质——机械半精加工——高频感应淬火+ 低温回火——磨削3)较低承载能力的齿轮较低承载能力的齿轮一般选用中碳钢(40、45)或低合金中碳钢(40Cr、40Mn、40MnB等)制造,进行调质处理,调质后硬度约为200～300HB。

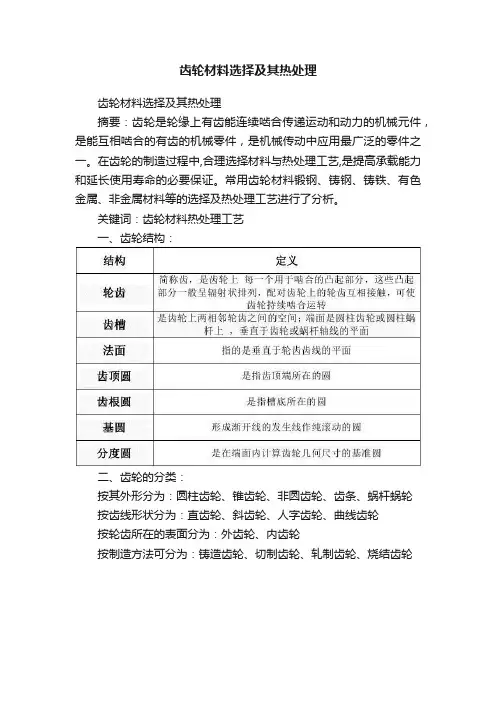

齿轮材料选择及其热处理齿轮材料选择及其热处理摘要：齿轮是轮缘上有齿能连续啮合传递运动和动力的机械元件，是能互相啮合的有齿的机械零件，是机械传动中应用最广泛的零件之一。

在齿轮的制造过程中,合理选择材料与热处理工艺,是提高承载能力和延长使用寿命的必要保证。

常用齿轮材料锻钢、铸钢、铸铁、有色金属、非金属材料等的选择及热处理工艺进行了分析。

关键词：齿轮材料热处理工艺一、齿轮结构：二、齿轮的分类：按其外形分为：圆柱齿轮、锥齿轮、非圆齿轮、齿条、蜗杆蜗轮按齿线形状分为：直齿轮、斜齿轮、人字齿轮、曲线齿轮按轮齿所在的表面分为：外齿轮、内齿轮按制造方法可分为：铸造齿轮、切制齿轮、轧制齿轮、烧结齿轮三、常用齿轮材料及热处理工艺的选择:1)高承载能力的重要齿轮，如汽车、拖拉机、矿山机械及航空发动机等齿轮汽车、拖拉机等齿轮主要分装在变速箱和差速器中，推动汽车、拖拉机运行,所以传递功率、冲击力及摩擦压力都很大, 工作条件比较差。

因此在耐磨性、疲劳强度、心部强度和冲击韧性等方面的要求均比较高，因此选用渗碳钢经渗碳、淬火及低温回火后使用最为合适。

小模数齿轮一般采用20Cr和20CrMnTi,而较大模数齿轮采用30CrMnTi 钢。

工艺路线一般为:备料——锻造——正火——机械粗加工、半精加工——渗碳+ 淬火+ 低温回火——喷丸——校正——精加工2)中等承载能力的齿轮，主要用于切削机床齿轮机床齿轮大多用于齿轮箱,传递动力,改变运动速度和方向,工作条件相对较好,载荷不大,工作平稳无强烈冲击,转速也不高,属工作条件较好的齿轮。

因此,要求综合力学性能好,一般选用调质钢制造, 如40 钢、45 钢、40Cr、40SiMn 等。

工艺路线一般为:备料——锻造——正火——机械粗加工——调质——机械半精加工——高频感应淬火+ 低温回火——磨削3)较低承载能力的齿轮较低承载能力的齿轮一般选用中碳钢(40、45)或低合金中碳钢(40Cr、40Mn、40MnB等)制造,进行调质处理,调质后硬度约为200～300HB。

选择车床主轴材料,设计合理的加工路线,热处理工艺方案摘要：根据车床主轴的工作情况,对材料的选用、其加工路线及相应的热处理工艺进行了分析,并就其操作提出了自己观点。

关键词：车床主轴；加工路线；热处理工艺；材料一、材料的选择主轴是车床上传递动力的零件，传递着动力和各种负荷，它的合理选材直接影响整台车床的精度和使用寿命。

其主要实效形式如下：1、受横向力并传递扭矩，承受交变弯曲应力和扭应力，常常发生疲劳断裂。

2、轴颈和花键等部位发生相对运动，承受较大的摩擦，轴颈表面产生过量的磨损。

3、承受一定的过载和冲击和载荷，产生过量弯曲变形，甚至发生折断或扭断。

所以所选的材料应满足：良好的综合力学性能，即具有较高的强度刚度、足够的韧性、疲劳强度、变形小及对应力集中的敏感性低等性能以防止过载和冲击断裂，还要有良好的切削加工性，高的表面硬度和良好的耐磨性，以防止轴颈摩损。

在设计时要充分考虑：1、主轴的工作特性和技术要求。

主轴的摩檫和磨损情况;主轴的载荷大小和载荷性质。

2、主轴热处理的要求。

主轴的工作状况;主轴精密度和光洁度;主轴弯曲载荷和扭转力矩;主轴转速;主轴有无冲击载荷。

3、主轴热处理加工工艺实行的可能性以及经济性。

轴的常用材料为碳素钢和合金钢。

合金钢比碳素钢具有更高的机械性能和更好的热处理性能。

含不同合金的钢可获得各种特殊性能。

因此，对于载荷大并要求尺寸小，重量轻、耐高温或耐磨性、抗腐蚀性能要求高的轴可采用合金钢。

合金钢对应力集中的敏感性高，因此设计时应从结构上避免或减小应力集中，并降低其表面粗糙度的数值。

由于在常温下合金钢的弹性模量与一般碳素钢差不多，故选合金钢对提高轴的刚度没有实效。

而对形状复杂的轴可采用球墨铸铁。

球墨铸铁具有良好的吸振性和耐磨性，对应力集中的敏感性低，且价格低廉，加工性好。

但球墨铸铁的强度较低。

我们一般主轴承受交变弯曲应力和扭应力，在轻度或中等载荷、转速不太高，精度不很高，冲击、交变载荷不大的情况下，具有普通力学性能就能满足要求，一般采用45钢制造。

齿轮的金属材料与热处理分析工作计划齿轮是一种常用的机械传动元件，它能够通过齿轮的啮合传递动力和运动，广泛应用于机械设备、汽车、船舶等领域。

在齿轮的制造过程中，材料的选用和热处理工艺对齿轮的性能和使用寿命起着至关重要的作用。

本文将重点介绍齿轮制造中金属材料的选择和热处理分析工作计划，以期为相关领域的研究和开发提供一定的参考和借鉴。

1.金属材料的选择齿轮制造所选用的金属材料，直接影响着齿轮的硬度、强度、耐磨性和耐疲劳性能。

常用的齿轮材料包括碳素钢、合金钢、不锈钢、铜合金等多种金属材料。

在进行金属材料的选择时，需要考虑以下几个方面的因素：(1)负荷和转速：根据齿轮所受的负荷大小和工作转速，选择相应强度和硬度的金属材料，以确保齿轮在工作过程中不易变形和磨损。

(2)工作环境：考虑齿轮在不同工作环境下的耐腐蚀性能和耐磨性能，选择适合的不锈钢或合金材料。

(3)成本和加工性能：综合考虑材料的成本和加工性能，选择经济实用的金属材料。

2.热处理分析工作计划热处理是指对金属材料进行加热、保温和冷却等过程，以改变其组织和性能的工艺。

通过合理的热处理工艺可以提高齿轮的硬度、耐磨性和疲劳性能，延长齿轮的使用寿命。

热处理工艺主要包括退火、正火、淬火和回火等多种方法，具体工作计划如下：(1)退火工艺：对碳素钢和合金钢等金属材料进行加热至一定温度，保温一段时间后缓慢冷却，以减少内部残余应力和提高韧性。

(2)正火工艺：对低碳合金钢进行较低温度的加热处理，获得适当硬度和机械性能。

(3)淬火工艺：对高碳合金钢进行加热至临界温度，然后迅速冷却，以获得高硬度和强度。

(4)回火工艺：对经过淬火处理的齿轮进行加热至一定温度，保温一定时间后冷却，以降低脆性和提高韧性。

3.检测和分析在热处理工艺中，需要对齿轮的硬度、强度、韧性、磨损和疲劳性能进行全面检测和分析。

具体工作计划如下：(1)硬度测试：利用洛氏硬度计或布氏硬度计对热处理后的齿轮进行硬度测试，以评估其表面硬度和深度硬化层的均匀性。

齿轮材料的选择及其热处理匸艺1、齿轮材料的选择原则齿轮材料的种类很多.在选择时应考虔的因素也很多.下述几点可供选择材料时参考：1）齿轮材料必皴满足工作条件的耍求•例如.用于飞行器上的齿轮.耍满足质址小.传递功率大和可靠性高的耍求.因此必须选择机械性能高的合佥银：旷山机械屮的齿轮传动.一般功率很大.匸作速度较低、删圉环境中粉尘含虽极高•因此往往选择铸钢或铸铁等材料：家用及办公用机械的功率很小.但要求传动平稳、低噪声或无噪声、以及能在少润滑或无润滑状态下正當工作•因此常选用匸程塑料作为齿轮材料。

总Z.工作条件的耍求是选痒齿轮材料时首先应考虔的因素，2）应考應齿轮尺寸的大小、毛坯成型方法及热处理和制造工艺，大尺寸的齿轮一般采用铸造毛坯.可选用铸钢或铸铁作为齿轮材料’屮等或屮等以下尺寸耍求较高的齿轮常选用锻造毛坯•可选择锻钢制作。

尺寸较小而又耍求不高时. 可选用閲钢作毛坯，齿轮表而玦化的方法有：渗碳.氨化和表面淬火。

采用渗碳上艺时.应选用低碳钢或低碳會金钢作齿轮材料：抵化钢和调质钢能采用氮化匸艺；采用表而淬火时.对材料没有特别的耍求，3）正火磯钢.不论毛坯的制作方法如何.只能用丁•制作在裁荷平稳或轻度冲击下I：作的齿轮.不能承受大的冲击載荷：调质碳钢可用于制作在中等冲击数荷下工作的齿轮.4）合金钢當用于制作高速、垂裁并在冲击拔荷下匸作的齿轮•5）飞行器中的齿轮传动•耍求齿轮尺寸尽可能小.应采用表面欣化处理的高强度合佥钢.6）金屈制的软齿面齿轮.配对两轮齿面的駛度差应保持为30〜50HBS或更多。

当小齿轮与大齿轮的齿而具有较大的玦度差（如小齿轮齿而为淬火并磨制.大齿轮齿而为常化或调质）：且速度又较窩时.较锁的小齿轮齿面对较软的大齿轮齿而会起较眾茗的冷作谀化效应.从而捉高了大齿轮齿面的彼劳极限。

因此.肖配对的两齿轮齿而具有较大的硬度差时.大齿轮的接触疲劳许用应力可提高约20%.但应注总唤度高的齿而.粗糙度值也耍相应地减小。

齿轮材料选择及其热处理标准化工作室编码[XX968T-XX89628-XJ668-XT689N]齿轮材料选择及其热处理摘要：齿轮是轮缘上有齿能连续啮合传递运动和动力的机械元件，是能互相啮合的有齿的机械零件，是机械传动中应用最广泛的零件之一。

在齿轮的制造过程中,合理选择材料与热处理工艺,是提高承载能力和延长使用寿命的必要保证。

常用齿轮材料锻钢、铸钢、铸铁、有色金属、非金属材料等的选择及热处理工艺进行了分析。

关键词：齿轮材料热处理工艺一、齿轮结构：二、齿轮的分类：按其外形分为：圆柱齿轮、锥齿轮、非圆齿轮、、蜗杆蜗轮按齿线形状分为：直齿轮、斜齿轮、人字齿轮、曲线齿轮按轮齿所在的表面分为：外齿轮、内齿轮按制造方法可分为：铸造齿轮、切制齿轮、轧制齿轮、烧结齿轮三、常用齿轮材料及热处理工艺的选择:1)高承载能力的重要齿轮，如汽车、拖拉机、矿山机械及航空发动机等齿轮汽车、拖拉机等齿轮主要分装在变速箱和差速器中，推动汽车、拖拉机运行,所以传递功率、冲击力及摩擦压力都很大, 工作条件比较差。

因此在耐磨性、疲劳强度、心部强度和冲击韧性等方面的要求均比较高，因此选用渗碳钢经渗碳、淬火及低温回火后使用最为合适。

小模数齿轮一般采用20Cr和20CrMnTi,而较大模数齿轮采用30CrMnTi 钢。

工艺路线一般为:备料——锻造——正火——机械粗加工、半精加工——渗碳+ 淬火+ 低温回火——喷丸——校正——精加工2)中等承载能力的齿轮，主要用于切削机床齿轮机床齿轮大多用于齿轮箱,传递动力,改变运动速度和方向,工作条件相对较好,载荷不大,工作平稳无强烈冲击,转速也不高,属工作条件较好的齿轮。

因此,要求综合力学性能好,一般选用调质钢制造, 如40 钢、45 钢、40Cr、40SiMn 等。

工艺路线一般为:备料——锻造——正火——机械粗加工——调质——机械半精加工——高频感应淬火+ 低温回火——磨削3)较低承载能力的齿轮较低承载能力的齿轮一般选用中碳钢(40、45)或低合金中碳钢(40Cr、40Mn、40MnB等)制造,进行调质处理,调质后硬度约为200～300HB。

[J I A N G S U U N I V E R S I T Y]题目：表面工程课程设计所属学院：材料科学与工程学院专业班级：金属1002*名：**学号：**********指导教师姓名：邵红红、纪嘉明2013年1月车床主轴箱齿轮的选材与热处理1.车床主轴箱齿轮图如下2.车床主轴箱齿轮的服役条件车床主轴箱是一变速装置，通常将主动轴的一种转换为从动轴的一种或多种转速，而这种转速的改变主要是通过一系列相互啮合的不同齿数的齿轮来实现的。

因此主动齿轮会对与其啮合的从动轮轮齿施加推动力，从而带动从动轮的旋转。

所以齿轮会受到外力的影响，从而导致齿轮自身会产生相应的应力。

虽然齿轮所承受的应力远低于材料的屈服点，但长时间工作也有可能导致齿轮产生裂纹而断裂。

齿轮在转动过程中，接触面的齿面会产生滑动摩擦，从而磨损齿面而导致轮齿的断裂。

齿轮在传动过程中，会由于换挡、启动或啮合不良而使齿轮受到冲击载荷的作用，从而使齿轮变形甚至断裂。

以上均是齿轮的工作环境，为了能使齿轮在上述环境下能正常工作，就得要求齿轮的自身条件能符合上述条件。

2.1受力分析及失效形式齿轮在工作过程中，由于轮齿受到外力的作用，会产生相应的应力。

该应力是由零逐渐增加到最大值，又由最大值逐渐减小到零，即应力随时间作周期性的变化，这种应力称为交变应力（也称循环应力）。

在交变应力作用下，虽然齿轮所承受的应力远远低于材料的屈服点（材料发生永久变形即塑性变形时对应的应力），但经过较长时间工作后有可能会产生疲劳裂纹导致断裂，这种现象称为疲劳，疲劳是导致齿轮失效甚至造成重大事故的主要原因。

齿轮传动过程中，接触的两齿面会产生一定的相互滑动，发生滑动摩擦，导致齿面发生磨损。

磨损严重时，会加大齿侧间隙而引起传动不平稳和冲击，甚至会因齿厚被过度磨损，在受载时发生轮齿折断现象。

齿轮在传动过程中，由于换档、起动或啮合不良，轮齿可能会受到冲击载荷的作用，当冲击载荷较大时，有可能导致齿轮变形甚至断裂。

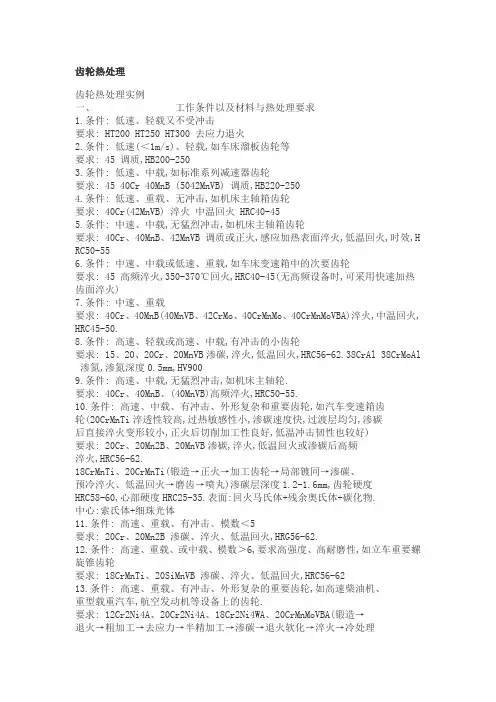

齿轮热处理齿轮热处理实例一、工作条件以及材料与热处理要求1.条件: 低速、轻载又不受冲击要求: HT200 HT250 HT300 去应力退火2.条件: 低速(＜1m/s)、轻载,如车床溜板齿轮等要求: 45 调质,HB200-2503.条件: 低速、中载,如标准系列减速器齿轮要求: 45 40Cr 40MnB (5042MnVB) 调质,HB220-2504.条件: 低速、重载、无冲击,如机床主轴箱齿轮要求: 40Cr(42MnVB) 淬火中温回火 HRC40-455.条件: 中速、中载,无猛烈冲击,如机床主轴箱齿轮要求: 40Cr、40MnB、42MnVB 调质或正火,感应加热表面淬火,低温回火,时效,H RC50-556.条件: 中速、中载或低速、重载,如车床变速箱中的次要齿轮要求: 45 高频淬火,350-370℃回火,HRC40-45(无高频设备时,可采用快速加热齿面淬火)7.条件: 中速、重载要求: 40Cr、40MnB(40MnVB、42CrMo、40CrMnMo、40CrMnMoVBA)淬火,中温回火, HRC45-50.8.条件: 高速、轻载或高速、中载,有冲击的小齿轮要求: 15、20、20Cr、20MnVB渗碳,淬火,低温回火,HRC56-62.38CrAl 38CrMoAl 渗氮,渗氮深度0.5mm,HV9009.条件: 高速、中载,无猛烈冲击,如机床主轴轮.要求: 40Cr、40MnB、(40MnVB)高频淬火,HRC50-55.10.条件: 高速、中载、有冲击、外形复杂和重要齿轮,如汽车变速箱齿轮(20CrMnTi淬透性较高,过热敏感性小,渗碳速度快,过渡层均匀,渗碳后直接淬火变形较小,正火后切削加工性良好,低温冲击韧性也较好)要求: 20Cr、20Mn2B、20MnVB渗碳,淬火,低温回火或渗碳后高频淬火,HRC56-62.18CrMnTi、20CrMnTi(锻造→正火→加工齿轮→局部镀同→渗碳、预冷淬火、低温回火→磨齿→喷丸)渗碳层深度1.2-1.6mm,齿轮硬度HRC58-60,心部硬度HRC25-35.表面:回火马氏体+残余奥氏体+碳化物.中心:索氏体+细珠光体11.条件: 高速、重载、有冲击、模数＜5要求: 20Cr、20Mn2B 渗碳、淬火、低温回火,HRG56-62.12.条件: 高速、重载、或中载、模数＞6,要求高强度、高耐磨性,如立车重要螺旋锥齿轮要求: 18CrMnTi、20SiMnVB 渗碳、淬火、低温回火,HRC56-6213.条件: 高速、重载、有冲击、外形复杂的重要齿轮,如高速柴油机、重型载重汽车,航空发动机等设备上的齿轮.要求: 12Cr2Ni4A、20Cr2Ni4A、18Cr2Ni4WA、20CrMnMoVBA(锻造→退火→粗加工→去应力→半精加工→渗碳→退火软化→淬火→冷处理→低温回火→精磨)渗碳层深度1.2-1.5mm,HRC59-62.14.条件: 载荷不高的大齿轮,如大型龙门刨齿轮要求: 50Mn2、50、65Mn 淬火,空冷,HB≤ 24115.条件: 低速、载荷不大,精密传动齿轮.要求: 35CrMO 淬火,低温回火,HRC45-5016.条件: 精密传动、有一定耐磨性大齿轮.要求: 35CrMo 调质,HB255-302.17.条件: 要求抗磨蚀性的计量泵齿轮.要求: 9Cr16Mo3VRE 沉淀硬化18.条件: 要求高耐磨性的鼓风机齿轮.要求: 45 调质,尿素盐浴软氮化.19.条件: 要求耐、保持间隙精度的25L油泵齿轮。

45钢车床主轴箱齿轮的热处理工艺设计1 热处理工艺课程设计的目的，任务及方法1.1 热处理工艺课程设计的目的热处理工艺课程设计是高等工业学校金属材料工程专业一次专业课程设计练习，是热处理原理与工艺课程的最后一个教学环节。

其目的是：①培养学生综合运用所学的热处理课程的知识去解决工程问题的能力，并使其学习知识得到巩固和发展。

②学习热处理工艺设计的一般方法，热处理设备选用和装夹具设计等。

③进行热处理设计的基本技能训练，如计算、工艺图绘制和学习使用设计资料、手册、标准和规范。

1.2 热处理工艺课程设计的任务进行零件的加工路线中有关热处理工序和热处理辅助工序的设计。

根据零件的技术要求，选定能实现技术要求的热处理方法，制定工艺参数，画出热处理工艺曲线图，选择热处理设备，设定或选定夹具，填写热处理工艺卡。

最后，写出设计说明书，说明书中要求对各热处理工序的工艺参数的选择和各热处理后的显微组织，作出说明。

1.3热处理工艺设计的方法热处理工艺的最佳方案是在能够保证达到根据零件使用性能和由产品设计者提出的热处理技术要求的基础上，设计的一种高质量、低成本、低能耗、清洁、高效、精确的热处理工艺方法。

热处理工艺设计的流程：①45号钢齿轮的热处理工艺流程的设计②制定热处理工艺参数③选择热处理设备④设计热处理工艺所需的挂具、装具或夹具⑤分析热处理工序中材料的组织和性能⑥填写工艺卡片2 热处理工艺课程设计的内容2.1 课题简图图2.1 主轴箱齿轮示意图2.2 技术要求车床圆柱齿轮表面进行高频感应淬火调质硬度：200-250HB表面硬度：45-50HRC淬硬层深度：1-2mm工件重量：6 kg生产批量: 6件2.3 主轴箱齿轮材料的选择，工作条件及其性能要求2.3.1 材料的选择根据对齿轮力学性能的要求，应从具有好的综合性能指标这个要素选材，工业生产中常用的金属材料主要是钢、铸铁及合金。

中碳钢的含碳量在0.25%~0.6%,位于低碳钢与高碳钢之间，其性能也同样位于两者之间，有较好的综合性能，因此中碳钢适合做齿轮。

45钢车床主轴箱齿轮的热处理工艺设计钢车床主轴箱齿轮在使用过程中需要承受很大的载荷和转速，因此对其进行适当的热处理是非常重要的。

热处理工艺设计能够改善齿轮的力学性能和耐磨性，提高其使用寿命和可靠性。

以下是对45钢车床主轴箱齿轮热处理工艺设计的详细阐述。

1.车削切削加工：首先，对45钢材料进行车削切削加工，保证齿轮的精度和尺寸准确度。

采用刀具高速切削、小进给、小切削深度等切削参数，减小机械加工过程中的应力集中。

2.淬火热处理：淬火是齿轮热处理中最关键的步骤之一，可以大大提高齿轮的强度和硬度。

在淬火之前，需要对齿轮进行均匀加热，使其达到适当的温度，然后迅速放入适当温度的淬火介质中（如水或油）进行淬火处理。

在淬火过程中，应控制淬火温度和时间，以保证齿轮的硬度和耐磨性。

3.回火处理：经过淬火处理后的齿轮可能具有很高的硬度，但也容易产生脆性，因此需要进行回火处理。

回火可以降低齿轮的硬度，提高韧性和强度，使其具有更好的抗磨性和抗脆性。

回火温度和持续时间的选择应根据齿轮的具体要求和使用条件来确定。

4.齿面调质：为了进一步提高齿轮的耐磨性和表面质量，可以对齿轮齿面进行局部调质处理。

齿面调质可以通过感应加热或火焰加热来实现，使齿面获得适当的硬度，同时保持齿轮齿根的韧性。

5.精密磨削：最后，通过精密磨削工艺对齿轮进行加工，提高其精度和表面质量。

磨削工艺应根据齿轮的尺寸和要求选择合适的磨削参数，减小残余应力和表面粗糙度，提高齿轮的互换性和传动效率。

热处理工艺设计在钢车床主轴箱齿轮的制造过程中起着非常重要的作用。

正确选择和控制热处理参数可以提高齿轮的力学性能和耐磨性，延长其使用寿命和可靠性。

同时，还需要结合实际情况，根据齿轮的具体要求和使用条件选择合适的热处理工艺，以确保齿轮的质量和性能符合要求。

齿轮的金属材料与热处理分析工作计划齿轮是一种常见的机械传动元件，广泛应用于各种机械设备中。

齿轮通常由金属材料制成，并经过相应的热处理工艺以提高其硬度和耐磨性能。

本文将就齿轮的金属材料与热处理进行分析，并提出相关的工作计划。

一、金属材料分析1.1齿轮的金属材料选择原则齿轮在工作时承受着较大的载荷和摩擦，因此金属材料的选择至关重要。

一般来说，齿轮的金属材料应具有良好的强度、硬度和耐磨性能，以保证其在工作条件下不易损坏。

常用的齿轮金属材料包括碳钢、合金钢、铸铁等，每种材料都具有各自的特点和适用范围。

在选择金属材料时，需要考虑到齿轮的工作条件、传动比、使用环境等因素，以确定最适合的金属材料。

1.2齿轮金属材料性能分析不同的金属材料具有不同的物理和化学性能，在齿轮的工作过程中将表现出不同的特点。

碳钢具有良好的可加工性和强度，但硬度较低，容易在工作过程中产生磨损；合金钢具有较高的硬度和耐磨性能，适合用于高负荷和高速传动的齿轮；铸铁具有良好的减震和缓冲效果，适合用于低速和大型齿轮。

1.3齿轮金属材料的选择与优化在实际应用中，齿轮金属材料的选择需要综合考虑各种因素，并进行相应的优化。

通过分析不同金属材料的性能和特点，可以确定最适合的金属材料，并通过合理的工艺设计和优化，提高金属材料的利用率和性能，从而实现齿轮传动的高效、稳定和可靠运行。

二、热处理分析2.1齿轮热处理工艺分析热处理是提高金属材料硬度和耐磨性的重要方法，常用的热处理工艺包括淬火、渗碳、回火等。

淬火是通过快速冷却使金属材料获得高硬度和强度，适用于要求较高硬度和耐磨性的齿轮；渗碳是将碳元素diff出至金属表面产生高碳化合物层，提高表面硬度和耐磨性；回火是通过加热和保温使金属材料获得一定的强度和韧性，适用于要求韧性和抗冲击的齿轮。

2.2齿轮热处理工艺优化热处理工艺的优化对于提高齿轮的使用性能至关重要。

通过合理选择热处理工艺参数、优化工艺流程和控制热处理过程，可以使齿轮获得更高的硬度、更好的耐磨性和更长的使用寿命。

齿轮的金属材料与热处理分析工作计划齿轮是一种机械传动装置，常用于传递动力和转速。

齿轮通常由金属材料制成，而金属材料的性能和性质受到热处理的影响。

因此，对于齿轮的金属材料和热处理进行分析是非常重要的。

本文将对齿轮的金属材料和热处理进行分析，并提出相应的工作计划。

一、齿轮的金属材料分析1.1齿轮的金属材料选择齿轮通常由钢、铸铁、铜合金、铝合金等金属材料制成。

不同的金属材料具有不同的强度、硬度、耐磨性和耐腐蚀性等性能。

因此，选择适合的金属材料对于齿轮的使用寿命和性能至关重要。

1.2齿轮的金属材料性能测试对于齿轮的金属材料进行性能测试是非常重要的，以确保其符合设计要求。

常用的测试方法包括拉伸试验、硬度测试、冲击试验、磨损试验等。

通过性能测试，可以了解齿轮材料的强度、硬度、耐磨性等性能。

1.3齿轮的金属材料优化根据性能测试的结果，可以对齿轮的金属材料进行优化。

比如通过调整材料成分、热处理工艺等方式，提高金属材料的性能，以满足齿轮的使用要求。

二、齿轮的热处理分析2.1齿轮的热处理工艺齿轮的热处理工艺对于其性能和性质具有重要影响。

常用的热处理工艺包括淬火、回火、表面强化等。

不同的热处理工艺可以改善齿轮的硬度、强度、韧性等性能。

2.2齿轮的热处理参数优化针对不同材料和要求，对齿轮的热处理参数进行优化是非常重要的。

比如对于淬火工艺，可以优化淬火温度、冷却介质、保温时间等参数，以提高齿轮的硬度和强度。

2.3齿轮的热处理效果评估进行热处理后，需要对齿轮的热处理效果进行评估。

常用的评估方法包括硬度测试、金相组织观察、拉伸试验等。

通过评估热处理效果，可以确定热处理工艺的适用性和效果。

三、工作计划3.1齿轮的金属材料分析工作计划（1）筛选常用的齿轮金属材料，并进行性能测试；（2）对金属材料进行优化，并制定金属材料选择标准；（3）建立金属材料性能数据库，为齿轮设计提供参考。

3.2齿轮的热处理分析工作计划（1）研究常用的齿轮热处理工艺，制定热处理工艺参数；（2）进行热处理工艺优化试验，并评估效果；（3）建立热处理工艺数据库，为齿轮生产和维护提供技术支持。

齿轮材料的选择及热处理赵越超,付　莹(辽宁工程技术大学机械工程学院,辽宁阜新123000)摘要:介绍了齿轮工作中的失效形式和性能要求。

针对钢制齿轮,根据齿轮工作时载荷的大小,转速的高低及齿轮的精度,分析了齿轮材料的选择和相应的热处理工艺。

同时还介绍了钢制齿轮常用的热处理方法,最后论述了典型零件的选材及工艺路线。

关键词:钢制齿轮材料;载荷;转速;精度;热处理中图分类号:TG 14　文献标志码:B 文章编号:100320794(2007)1020108203Choice of Materials and H eat T reatment of G earsZH AO Yue -ch ao ,FU Ying(C ollege of Mechanical Engineering ,Liaoning T echnical University ,Fuxin 123000,China )Abstract :C orrect material and heat treatment of gears can increase the reliability of gear transmission and last the life of gears.The failure m ode and performance requirements of gears are intraluced.In view of steel gears ,based on the size of the w ork load ,speed and the accuracy of gears.The gear choices and the corre 2sponding heat treatment process are analysed.Als o the methods of heat treatment used in steel gears is intro 2duced ,finally analysed the choices and process routes of typical parts.K ey w ords :steel gear material ;load ;speed ;accuracy ;heat treatment0　前言齿轮用于机械装置中功率的传递与速度的调节,在汽车、拖拉机、机床、起重机械等产品中不仅有着重要的作用,而且用量相当大。

一、机床主要零件选材及热处理摘录（仅供参考）
2、导轨
3、丝杠
注：热处理技术要求系指丝杠螺纹部分。

软丝杠的方头和轴颈一般需C42或G48。

注：（1）、表中的齿根最大弯曲应力及齿面最大接触应力按GB3480和GB10062规定计算；
（2）、齿轮的有效渗碳硬化层和渗氮层深度分别见附表4-1和附表4-2。

5、蜗轮副(蜗杆及蜗轮)
说明：经渗碳的蜗杆，其有效渗碳硬化层深度见附表5-1。

7、齿条
齿条可参照齿轮选择材料和制定热处理技术要求。

工作频繁的齿条应采用硬化措施。

细长齿条宜采用渗氮处理（或氮碳共渗或硫氮碳共渗处理）。

精度低的齿条可采用整体淬火。

工作不频繁或受力不大的齿条可以不采用硬化措施，其中要求调质的齿条宜用易切削非调钢YF40MnV或YF45MnV。

8、箱体
箱体一般采用灰铸铁制造，并经高温时效处理。

主轴箱等要求较高的箱体宜用HT300或HT350，一般箱体采用HT200或HT250。

要求刚度高受力大的箱体可采用球墨铸铁QT600-3制造。

单件小批量生产的箱体可采用45钢或Q235钢焊接结构。

这些箱体亦须进行高温时效处理。

说明：本资料是根据1993年北京机床研究所材料部编写的《《机床八类主要零件选材及热处理》整理而成。

其中，省去了一些解释文字。

二、机床行业热处理技术要求表示方法。
