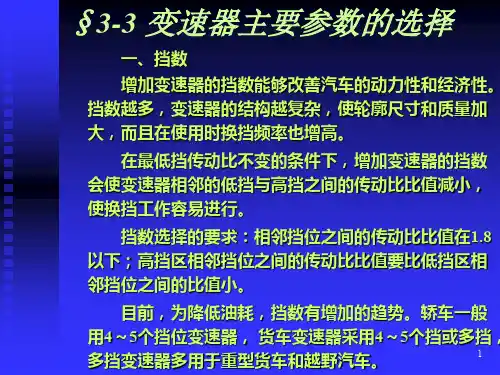

第三节变速器主要参数的选择一、挡数增加变速器的挡数能够改善汽车的动力性和经济性。
挡数越多,变速器的结构越复杂,并且使轮廓尺寸和质量加大,同时操纵机构复杂,而且在使用时换挡频率也增高。
在最低挡传动比不变的条件下,增加变速器的挡数会使变速器相邻的低挡与高挡之间的传动比比值减小,使换挡工作容易进行。
要求相邻挡位之间的传动比比值在1.8以下,该值越小换挡工作越容易进行。
要求高挡区相邻挡位之间的传动比比值要比低挡区相邻挡位之间的传动比比值小。
近年来为了降低油耗,变速器的挡数有增加的趋势。
目前,轿车一般用4~5个挡位的变速器,级别高的轿车变速器多用5个挡,货车变速器采用4~5个挡或多挡。
装载质量在2~3.5t的货车采用5挡变速器,装载质量在4~8t的货车采用6挡变速器。
多挡变速器多用于重型货车和越野汽车。
二、传动比范围变速器的传动比范围是指变速器最低挡传动比与最高挡传动比的比值。
传动比范围的确定与选定的发动机参数、汽车的最高车速和使用条件(如要求的汽车爬坡能力)等因素有关。
目前轿车的传动比范围在3~4之间,轻型货车在5~6之间,其它货车则更大。
三、中心距A对中间轴式变速器,是将中间轴与第二轴之间的距离称为变速器中心距A 。
它是一个基本参数,其大小不仅对变速器的外形尺寸、体积和质量大小,而且对拎齿的接触强度有影响。
中心距越小,轮齿的接触应力越大,齿轮寿命越短。
因此,最小允许中心距应当由保证轮齿有必要的接触强度来确定。
变速器轴经轴承安装在壳体上,从布置轴承的可能与方便和不影响壳体的强度考虑,要求中心距取大些。
此外,受一挡小齿轮齿数不能过少的限制,要求中心距也要取大些。
初选中心距A 时,可根据下面的经验公式计算31max g e A i T K A η=式中,A 为变速器中心距(mm);A K 为中心距系数,轿车:A K =8.9~9.3,货车:A K =8.6~9.6,多挡变速器:A K =9.5~11.O ;max e T 为发动机最大转矩(N·m);1i 为变速器一挡传动比;g η为变速器传动效率,取96%。
变速器主要参数的选择变速器是汽车传动系统中的关键部件之一,它负责转化发动机的动力,并根据驾驶员的需求,调整汽车的行驶速度和扭矩输出。
变速器主要参数的选择对汽车的性能、燃油经济性和驾驶舒适性有着重要影响。
下面将对变速器主要参数的选择进行详细介绍。
首先是变速器的齿比范围。
齿比范围指的是变速器的最高齿比和最低齿比之间的比值。
较大的齿比范围能够提供更广泛的速比选择,使汽车适应不同速度和路况的需求。
然而,齿比范围越大,变速器的结构复杂度和重量也越大。
在选择齿比范围时,需要综合考虑汽车的使用环境,如城市道路和高速公路比例、山区或平原地形等。
一般来说,城市用车更注重低速爬坡和启动的顺畅性,而高速公路用车更重视高速行驶的经济性和舒适性。
因此,可以根据具体需求选择较小或较大的齿比范围。
其次是变速器的档位数量。
变速器的档位数量决定了驾驶员对发动机动力输出的掌控程度。
通常来说,档位数量越多,驾驶员对发动机动力的控制越精准。
例如,多档自动变速器可以提供更多的速度选择,使发动机在不同速度下保持在最佳转速区间,从而提供更好的燃油经济性和驾驶舒适性。
然而,增加档位数量会增加变速器的复杂度和重量。
因此,在选择档位数量时,需要综合考虑汽车的使用环境、需求和性能目标。
第三是变速器的换档速度。
换档速度决定了变速器执行档位变化的时间长度。
换档速度越快,汽车的加速性能和驾驶舒适性越好。
然而,换档速度过快可能会导致换档冲击和变速器的寿命缩短。
因此,在选择换档速度时,需要综合考虑汽车的使用环境、动力输出需求和驾驶舒适性。
一般来说,高性能车辆或赛车更注重换档速度的快速和平顺;而一般乘用车更注重换挡的顺畅和燃油经济性。
最后是变速器的效率。
变速器的效率决定了从发动机到车轮的功率传递效率。
较高的变速器效率可以减小能量损失,提高汽车的燃油经济性。
一般来说,手动变速器的效率较高,因为它没有液力损耗;而自动变速器的效率较低,因为它需要液力传动系统。
因此,在选择变速器效率时,需要综合考虑燃油经济性和驾驶舒适性的平衡。

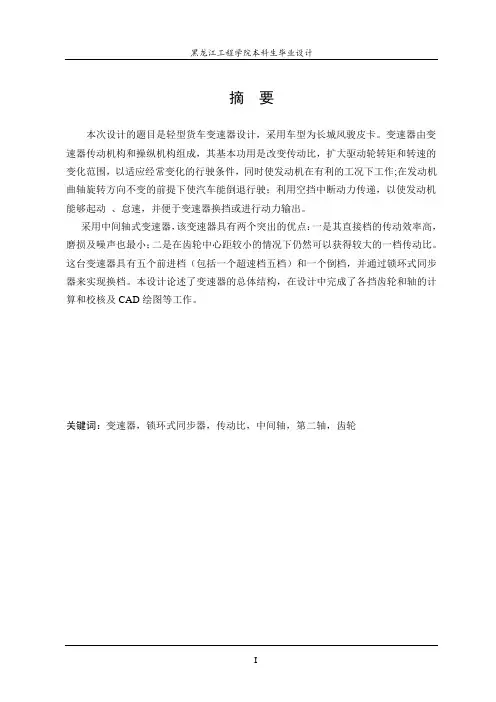

摘要本次设计的题目是轻型货车变速器设计,采用车型为长城风骏皮卡。
变速器由变速器传动机构和操纵机构组成,其基本功用是改变传动比,扩大驱动轮转矩和转速的变化范围,以适应经常变化的行驶条件,同时使发动机在有利的工况下工作;在发动机曲轴旋转方向不变的前提下使汽车能倒退行驶;利用空挡中断动力传递,以使发动机能够起动、怠速,并便于变速器换挡或进行动力输出。
采用中间轴式变速器,该变速器具有两个突出的优点:一是其直接档的传动效率高,磨损及噪声也最小;二是在齿轮中心距较小的情况下仍然可以获得较大的一档传动比。
这台变速器具有五个前进档(包括一个超速档五档)和一个倒档,并通过锁环式同步器来实现换档。
本设计论述了变速器的总体结构,在设计中完成了各挡齿轮和轴的计算和校核及CAD绘图等工作。
关键词:变速器,锁环式同步器,传动比,中间轴,第二轴,齿轮ABSTRACTThe design is the subject of a light goods vehicle transmission design, the use of models for the Great Wall Wingle pickup. Transmission and transmission by the transmission control mechanism, whose basic skills is to change the gear ratio, wheel torque and speed to expand the scope of the changes to adapt to constantly changing driving conditions, while the engine in the favorable conditions of work; the engine crankshaft without changing the direction of rotation so that cars can travel backwards; the use of neutral interrupt power transmission to the engine to start, idle, and to facilitate the transmission shift or power output.The use of intermediate shaft transmission, the transmission has two significant advantages: First, the direct file transmission efficiency, wear and noise are minimal; second gear center distance is smaller still can get a larger one file transmission ratio. This transmission has five forward gears (including a five-speed overdrive) and a reverse, and through the lock ring synchronizer to achieve the shift. Discusses the transmission of the overall design structure, completed in the design of gears and shafts of the gear and check calculations and CAD drawings and other work.Keywords:Transmission, Locking ring type synchronizer,Gear ratio, Countershaft,Second axis, Gear目录摘要 (I)Abstract (II)第1章绪论 (1)1.1 汽车变速器概述 (1)1.2汽车变速器设计的目的和意义 (2)1.3 汽车变速器国内外现状和发展趋势 (2)1.3.1 变速器国内外的现状 (2)1.3.2 汽车变速器的发展趋势 (3)1.4 手动变速器的特点和设计要求及内容 (3)1.4.1 手动变速器的特点 (3)1.4.2 手动变速器的设计要求 (4)1.4.3设计的主要内容 (4)第2章变速器传动机构布置方案确定 (6)2.1设计所依据的主要技术参数 (6)2.2 变速器传动机构的结构分析和形式选择 (6)2.2.1两轴式变速器的特点分析 (7)2.2.2 中间轴式变速器特点分析 (7)2.2.3 倒挡布置方案分析 (8)2.2.4 传动机构布置的其他问题 (10)2.3 零部件结构方案分析 (10)2.3.1 齿轮形式 (10)2.3.2 换挡机构形式 (10)2.3.3 防止自动脱挡的结构 (11)2.3.4 变速器轴承 (11)2.4 本设计所采用的传动机构布置方案 (11)2.5 本章小结 (12)第3章变速器主要参数的选择和齿数分配 (13)3.1 变速器各挡传动比的确定 (13)3.1.1 变速器最低挡传动比的确定 (13)3.1.2 变速器其他各挡传动比的确定 (14)3.2中心距的确定 (14)3.3变速器外形尺寸的初选 (15)3.4 变速器齿轮参数的选择 (15)3.4.1模数 (15)3.4.2 齿形、压力角及螺旋角 (16)3.4.3 齿宽 (16)3.4.4 齿顶高系数 (17)3.5 变速器各挡齿轮齿数的分配 (17)3.5.1 确定一挡齿轮的齿数 (17)3.5.2 对中心距进行修正 (18)3.5.3 确定常啮合齿轮的齿数 (19)3.5.4 确定其他各挡齿轮的齿数 (20)3.6 本章小结 (23)第4章变速器齿轮的设计计算 (24)4.1变速器齿轮的几何尺寸计算 (24)4.2 计算变速器各轴的扭矩和转速 (24)4.3 齿轮的强度计算和材料选择 (25)4.3.1 齿轮损坏的原因和形式 (25)4.3.2 齿轮的材料选择 (26)4.3.3 齿轮的强度计算 (27)4.4 本章小结 (38)第5章变速器轴和轴承的设计计算 (39)5.1初选变速器轴的轴径和轴长 (39)5.2 轴的结构设计 (39)5.3 变速器轴的强度计算 (40)5.3.1齿轮和轴上的受力计算 (40)5.3.2 轴的强度计算 (41)5.3.3 轴的刚度计算 (46)5.4变速器轴承的选择和校核 (49)5.4.1 第一轴轴承的选择和校核 (49)5.4.2 第二轴轴承的选择和校核 (50)5.4.3 中间轴轴承的选择和校核 (51)5.5 本章小结 (51)第6章同步器和操纵机构的设计选用 (52)6.1 同步器的设计选用 (52)6.1.1 锁环式同步器 (52)6.1.2 锁销式同步器 (53)6.1.3 锁环式同步器主要尺寸的确定 (54)6.1.4 同步器主要参数的确定 (55)6.2 变速器操纵机构的设计选用 (57)6.2.1 变速器操纵机构的分类 (57)6.2.2 变速器常用操纵机构分析 (58)6.3 变速器箱体的设计 (59)6.4 本章小结 (60)结论 (61)参考文献 (62)致谢 (63)附录A (64)附录B (65)第1章绪论1.1 汽车变速器概述自1886年世界上第一辆汽车诞生以来,汽车已经历了近120年的发展。

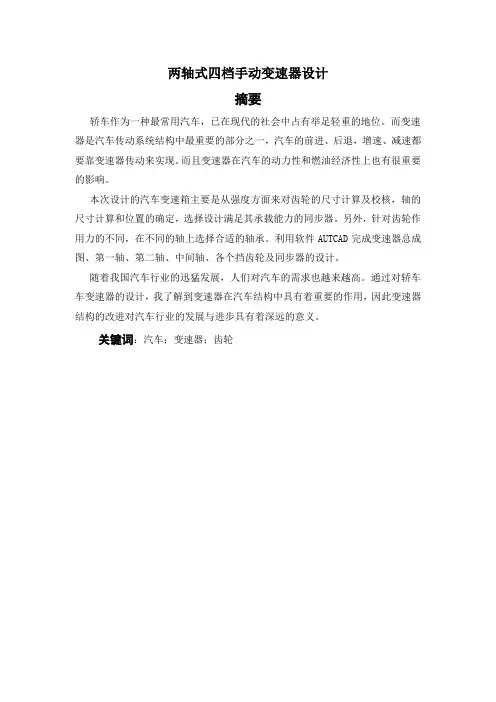

两轴式四档手动变速器设计摘要轿车作为一种最常用汽车,已在现代的社会中占有举足轻重的地位。
而变速器是汽车传动系统结构中最重要的部分之一,汽车的前进、后退,增速、减速都要靠变速器传动来实现。
而且变速器在汽车的动力性和燃油经济性上也有很重要的影响。
本次设计的汽车变速箱主要是从强度方面来对齿轮的尺寸计算及校核,轴的尺寸计算和位置的确定,选择设计满足其承载能力的同步器。
另外,针对齿轮作用力的不同,在不同的轴上选择合适的轴承。
利用软件AUTCAD完成变速器总成图、第一轴、第二轴、中间轴、各个挡齿轮及同步器的设计。
随着我国汽车行业的迅猛发展,人们对汽车的需求也越来越高。
通过对轿车车变速器的设计,我了解到变速器在汽车结构中具有着重要的作用,因此变速器结构的改进对汽车行业的发展与进步具有着深远的意义。
关键词:汽车;变速器;齿轮AbstractsAs a automobile commonly used by commercial vehicles,in modern society occupies a pivo- tal position.And the transmission gearbox is one of most important parts in the automobile transmission system structure,automobile's advance,the backlash,the growth rate,the deceleration must depend on the transmission gearbox transmission to realize.Moreover the transmission gearbox also has the very important influence in automobiles power and the fuel oil efficiency.This design is mainly gear's size computation and the examination,the axis size's calcul-ation and the position's determination,the choice design satisfies its bearing capacity the syn- chromesh. Moreover,in view of the gear action's difference, chooses the appropriate bearing on the different axis.Completes the transmission gearbox unit chart,the first axis,the second axis, the intermediate shaft using software AUTCAD, to keep off the gear and the synchromesh design one by one.Along with our country automobile profession rapid development,the people are also g- etting higher and higher to automobile's demand,Through to the truck transmission gearbox's design,I understood the transmission gearbox is having the vital role in the automobile struct- ure,so the transmission gearbox structure improvement is having the profound significance to the automobile profession development and the progress.Keyword:Automobile; Transmission gearbox; Gear;毕业设计(论文)原创性声明和使用授权说明原创性声明本人郑重承诺:所呈交的毕业设计(论文),是我个人在指导教师的指导下进行的研究工作及取得的成果。

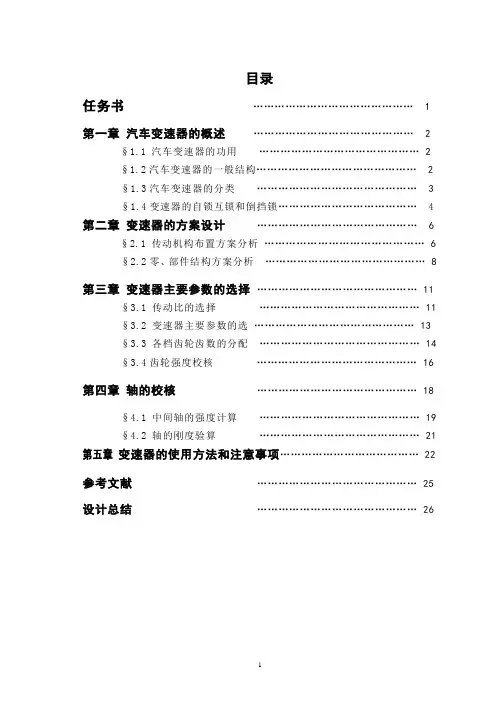

目录任务书 (1)第一章汽车变速器的概述 (2)§1.1 汽车变速器的功用 (2)§1.2汽车变速器的一般结构 (2)§1.3汽车变速器的分类 (3)§1.4变速器的自锁互锁和倒挡锁 (4)第二章变速器的方案设计 (6)§2.1 传动机构布置方案分析 (6)§2.2零、部件结构方案分析 (8)第三章变速器主要参数的选择 (11)§3.1 传动比的选择 (11)§3.2 变速器主要参数的选 (13)§3.3 各档齿轮齿数的分配 (14)§3.4齿轮强度校核 (16)第四章轴的校核 (18)§4.1 中间轴的强度计算 (19)§4.2 轴的刚度验算 (21)第五章变速器的使用方法和注意事项 (22)参考文献 (25)设计总结 (26)第一章汽车变速器的概述§1.1 汽车变速器的功用1.在较大范围内改变汽车行驶速度的大小和汽车驱动轮上扭矩的大小。
由于汽车行驶条件不同,要求汽车行驶速度和驱动扭矩能在很大范围内变化。
例如在高速路上车速应能达到100km/h,而在市区内,车速常50km/h 左右。
空车在平直的公路上行驶时,行驶阻力很小,则当满载上坡时,行驶阻力便很大。
而汽车发动机的特性是转速变化范围较小,而转矩变化范围更不能满足实际路况需要。
2.实现倒车行驶汽车发动机曲轴一般都是只能向一个方向转动的,而汽车有时需要能倒退行驶,因此,往往利用变速箱中设置的倒挡来实现汽车倒车行驶。
3.实现空挡当离合器接合时,变速箱可以不输出动力。
例如可以保证驾驶员在发动机不熄火时松开离合器踏板离开驾驶员座位。
为保证变速器具有良好的工作性能,对变速器有如下要求:(1)应正确选择变速器的挡数和传动比,保证汽车有必要的动力性和经济性指标;(2)设置空挡和倒挡,保证发动机与驱动轮能长期分离,使汽车能进行倒退行驶;(3)换挡迅速、省力,以便缩短加速时间并提高汽车动力性能,目前有发展自动、半自动和电子操纵机构的趋势;(4)工作可靠。
课程设计课程名称___汽车设计题目名称变速器课程设计目录第一节概述 (4)第二节变速器传动机构布置方案 (5)第三节变速器主要参数的计算 (6)第四节齿轮强度、刚度、可靠性计算 (14).....4.1 计算各轴的转矩. (14).....4.2 计算各挡齿轮受力. (19)第五节轴的设计计算 (22).....5.1 轴的结构. (22).....5.2 确定轴的尺寸. (22).....5.3 轴的刚度计算. (23).....5.4 轴的强度计算. (27)第六节轴承与平键的设计计算 (32).....6.1 轴承的设计 (32).....6.2 平键的设计 (34)第七节箱体的设计 (35)第八节总结 (36)一挡齿轮的齿数:一档传动比为 101921Z Z Z Z i = (3-1) 为了求11Z ,12Z 的齿数,先求其齿数和h Z ,一挡齿轮为斜齿齿轮,σ]=600 MPa。
400~850MPa, 查资料可知,[w的弯曲应力:=203.60MPa<600MPa=301.32MPa<600MPa=164.34MPa<600MPa第七节壳体设计1箱体材料与毛坯种类根据减速器的工作环境,可选箱体材料为HT200,由于铸造箱体的刚性好,得到的外形美观,灰铸铁造铸造的箱体还易于切削,吸收震动和消除噪音的优点,可采用铸造工艺以获得毛坯。
2 箱体的主要结构尺寸的计算箱体的主要结构尺寸的计算如表7-1所示。
表7-1 箱体的主要结构尺寸第八节总结在这三个星期的课程设计中,我通过查阅有关资料,结合实际,并与老师和同学交流,从大体上对变速器的设计有了深刻的理解。
本次设计是针对小型货车车的变速器进行的,变速器是车辆不可或缺的一部分,其中机械式变速箱设计发展到今天,其技术已经成熟,但对于我们还没有踏出校门的学生来说,其中的设计理念还是很值得我们去探讨、学习的。
对于本次设计的变速箱来说,其特点是:扭矩变化范围大可以满足不同的工况要求,结构简单,易于生产、使用和维修,价格低廉,而且采用同步器挂挡,可以使变速器挂挡平稳,噪声降低,轮齿不易损坏。
速器毕业设计三轴式五档手动变速器设计摘要本设计的任务是设计一台用于通用五菱之光微型车的三轴式五档手动变速器,该变速器有两个突出的优点:一是其直接档的传动效率高,磨损及噪声也最小;二是在齿轮中心距较小的情况下依然能够获得较大的一档传动比。
随着科学技术的日益发展,汽车的各项性能也日臻完善。
现代汽车已成为世界各国国民经济和社会生活中不可缺少的交通工具。
现代汽车除了装有性能优良的发动机外还应该有性能优异的传动系与之匹配才能将汽车的性能淋漓尽致的发挥出来,因此汽车变速器的设计显得尤为重要。
分析了为保证变速器具有良好的工作性能,对变速器应提出的设计要求。
详细介绍了变速器机构方案的确定,变速器主要参数的选择,变速器的设计计算,同步器设计计算等在变速器设计过程中的关键步骤。
变速器用来改变发动机传到驱动轮上的转矩和转速,目的是在原地起步,爬坡,转弯,加速等各种行驶工况下,是汽车获得不同的牵引力和速度,用时使发动机在最有利工况范围内工作。
变速器设有空档和倒档。
需要变速器还有动力输出功能。
关键词:变速器;同步器;档数;轴;Three axis manual shift transmission design in fiveAbstrackThis design task is to design a used for general WuLing sunshine in fiveof the three axis subcompact manual shift transmission , the tran smission hastwo outstanding advantages : one is its direct transmiss ion of high transmissionefficiency ; wear and noise minimal ; Seco nd : in the gear center distance issmaller still can acquire larger gear t ransmission .Along with the development of science and technology , the car of v ariousperformance also is being perfected . Hyundai has become the world nationaleconomic and social life of indispensable transport . Modern car with goodperformance engine except outside still shou ld have excellent performancedrivetrain matching car performance wi ll play out, so the incisively and vividlyauto transmission design is parti cularly important. Analyzed in order to ensure transmission has good work performance : the transmission should propose design requirements. Introduces the transmission mechanism project determinatio n,and transmission main parameters are selected, the transmission de sign calculation , the synchronizer design calculation in design pro cess such as a critical step in transmission.Transmission used to change to the drive wheels on the engine torqu e ancd rotational speed, the purpose is back starting, climbing, turn, a ccelerate, etc. Various kinds of driving conditions, the automobile get different traction and the engine speed and use it in the most favorabl e work within the working conditions. Transmission has gap and rever sing. Need transmission and power output functions.Keywords : transmission; Synchronizer; File numbered; Axis;目录中文摘要英文摘要主要符号表1绪论1.1概述1.2五档手动变速器的研究意义1.3国内外相关研究现状1.3.1手动变速器(MT)1.3.2白动/手动变速器(AMT)1.3.3白动变速器(AT)1.3.4无级变速器(CVT)1.3.5双离合器变速器(DCT)1.4本文主要研究工作2机械式变速器的概述及其方案的确定2.1变速器的功用和要求2.2变速器结构方案的确定2.2.1变速器传动机构的结构分析与型式选择2.2.2倒档传动方案2.3变速器主要零件结构的方案分析2.3.1齿轮型式2.3.2换档结构型式3变速器主要参数的选择与主要零件的设计3.1变速器主要参数的选择3.1.1档数和传动比3.1.2中心距3.1.3轴向尺寸3.1.4齿轮参数3.2各档传动比及其齿轮齿数的确定3.2.1确定一档齿轮的齿数3.2.2确定常啮合齿轮副的齿数3.2.3确定其它档位的齿数3.2.4确定倒档齿轮的齿数3.3齿轮变位系数的选择4变速器齿轮的强度计算与材料的选择4.1齿轮的损坏原因及形式4.2齿轮的强度计算与校核4.2.1齿轮弯曲强度计算4.2.2齿轮接触应力5变速器轴的强度计算与校核5.1变速器轴的结构和尺寸5.1.1轴的结构5.1.2确定轴的尺寸5.2轴的校核5.2.1第一轴的强度与刚度校核5.2.2第二轴的校核计算6变速器同步器的设计6.1同步器的结构6.2同步环主要参数的确定6.2.1同步环锥面上的螺纹槽6.2.3摩擦锥面平均半径R6.2.4锥面工作长度b6.2.5同步环径向厚度6.2.6锁止角6.2.7同步时间t7变速器的操纵机构8结论致谢参考文献1.4本文主要研究工作本设计的任务是设计一台用于通用五菱之光微型车的三轴式五档手动变速器,该变速器有两个突出的优点:一是其直接档的传动效率高,磨损及噪声也最小;二是在齿轮中心距较小的情况下依然能够获得较大的一档传动比。
变速箱主要参数的选择计算第三章变速箱主要参数的选择根据变速箱运用的实际场合,结合同类变速箱的设计数据和经验,来进行本设计的主要参数的选择,包括:挡数、传动比范围、中心距、外形尺寸、齿轮参数等。
3.1挡数变速箱的挡数可在3~20个挡位范围内变化。
通常变速箱的挡数在6挡以下,当挡数超过六挡以后,可在6挡以下的主变速箱基础上,再配置副变速箱,通过两者的组合获得多挡位变速箱。
传动系则的挡位激增后,减少了采用最合适挡位并使发动机处在工作状况的机会,有助于提升燃油经济性。
因此,轿车手动变速箱已基本使用5压,也存有6压的。
近年来,为了减少油耗,变速箱的挡位也存有减少的趋势。
发动机排量小的乘用车多用5个压。
【本设计使用5个挡位】3.2传动比范围变速箱传动比的范围就是指变速箱最高挡传动比与最低挡传动比的比值。
高挡通常就是轻易挡,传动比为1.0;有的变速箱最低压就是闯红灯挡,传动比为0.7~0.8。
影响最高挡传动比挑选出的因素存有:发动机的最小转矩和最高平衡输出功率所建议的汽车最小爬坡能力、驱动轮与路面间的附着力、主减速比和驱动轮的翻转半径以及所建议达至最高稳定性就是车速等。
目前乘用车的传动比范围在3.0~5.4之间,总质量重些的商用车在5.0~8.0之间,其他商用车则更大。
本设计根据已给条件,最高挡挡选用超速挡,传动比为i1=3.5,i2=2.5,i3=2.0,i4=1.5,i5=0.95,ir=3.5(倒挡)所给相连挡位间的传动比比值在1.8以下,有利于换档。
3.3中心距a对中间轴式变速箱,变速箱中心距是指中间轴与第二轴轴线之间的距离。
它就是一个基本参数,其大小不仅对变速箱的外形尺寸、体积和质量大小存有影响,而且对齿轮的碰触存有轻度存有影响。
中心距越大,齿轮的接触应力越大,齿轮寿命愈长;变速箱的中心距挑的越大,可以并使变速箱长度减少,并因此而使轴的刚度被弱化和并使齿轮的压板状态毁坏。
中间轴式变速箱中心距a(mm)的确定,可根据对已有变速箱的统计而得出的经验公式初定:(3-1)a?ka3timax式中:ka――中心距系数。
第三节变速器主要参数的选择一、挡数增加变速器的挡数能够改善汽车的动力性和经济性。
挡数越多,变速器的结构越复杂,并且使轮廓尺寸和质量加大,同时操纵机构复杂,而且在使用时换挡频率也增高。
在最低挡传动比不变的条件下,增加变速器的挡数会使变速器相邻的低挡与高挡之间的传动比比值减小,使换挡工作容易进行。
要求相邻挡位之间的传动比比值在1.8以下,该值越小换挡工作越容易进行。
要求高挡区相邻挡位之间的传动比比值要比低挡区相邻挡位之间的传动比比值小。
近年来为了降低油耗,变速器的挡数有增加的趋势。
目前,轿车一般用4~5个挡位的变速器,级别高的轿车变速器多用5个挡,货车变速器采用4~5个挡或多挡。
装载质量在2~3.5t的货车采用5挡变速器,装载质量在4~8t的货车采用6挡变速器。
多挡变速器多用于重型货车和越野汽车。
二、传动比范围变速器的传动比范围是指变速器最低挡传动比与最高挡传动比的比值。
传动比范围的确定与选定的发动机参数、汽车的最高车速和使用条件(如要求的汽车爬坡能力)等因素有关。
目前轿车的传动比范围在3~4之间,轻型货车在5~6之间,其它货车则更大。
三、中心距A对中间轴式变速器,是将中间轴与第二轴之间的距离称为变速器中心距A 。
它是一个基本参数,其大小不仅对变速器的外形尺寸、体积和质量大小,而且对拎齿的接触强度有影响。
中心距越小,轮齿的接触应力越大,齿轮寿命越短。
因此,最小允许中心距应当由保证轮齿有必要的接触强度来确定。
变速器轴经轴承安装在壳体上,从布置轴承的可能与方便和不影响壳体的强度考虑,要求中心距取大些。
此外,受一挡小齿轮齿数不能过少的限制,要求中心距也要取大些。
初选中心距A 时,可根据下面的经验公式计算31max g e A i T K A η=式中,A 为变速器中心距(mm);A K 为中心距系数,轿车:A K =8.9~9.3,货车:A K =8.6~9.6,多挡变速器:A K =9.5~11.O ;max e T 为发动机最大转矩(N·m);1i 为变速器一挡传动比;g η为变速器传动效率,取96%。
轿车变速器的中心距在65~80mm 范围内变化,而货车的变速器中心距在80~170mn 范围内变化。
原则上总质量小的汽车,变速器中心距也小些。
四、外形尺寸变速器的横向外形尺寸,可根据齿轮直径以及倒挡中间(过渡)齿轮和换挡机构的布量初步确定。
轿车四挡变速器壳体的轴向尺寸为(3.O ~3.4)A 。
货车变速器壳体的轴向尺寸与挡数有关,可参考下列数据选用:四挡 (2.2~2.7)A五挡 (2.7~3.O)A六挡 (3.2~3.5)A当变速器选用的常啮合齿轮对数和同步器多时,中心距系数K 应取给出范围的上限。
为了检测方便,中心距A 最好取为整数。
五、轴的直径变速器工作时,轴除传递转矩外,还承受来自齿轮作用的径向力,如果是斜齿轮则还有轴向力。
在这些力的作用下,变速器的轴必须有足够的刚度和强度。
轴的刚度不足会产生弯曲变形,破坏齿轮的正确啮合,对齿轮的强度和耐磨性均产生不利影响,还会增加工作噪声。
中间轴式变速器的第二轴和中间轴中部直径d≈O.45A ,轴的最大直径d 和支承间距离L 的比值,对中间轴,d /L=O.16~O.18,对第二轴,d /L=O.18~O.21。
第一轴花键部分直径d(mm)可按下式初选 3max e T K d式中,K 为经验系数,K=4.O ~4.6;max e T 为发动机最大转矩(N·m)。
六、齿轮参数1、模数的选取齿轮模数是一个重要参数,并且影响它的选取因素又很多,如齿轮的强度、质量、噪声、工艺要求等。
应该指出,选取齿轮模数时一般遵守的原则是:为了减少噪声应合理减小模数,同时增加齿宽;为使质量小些,应该增加模数,同时减少齿宽;从工艺方面考虑,各挡齿轮应该选用一种模数,而从强度方面考虑,各挡齿轮应有不同的模数。
减少轿车齿轮工作噪声有较为重要的意义,因此齿轮的模数应选得小些;对货车,减小质量比减小噪声更重要,故齿轮应该选用大些的模数。
变速器低挡齿轮应选用大些的模数,其它挡位选用另一种模数。
少数情况下汽车变速器各挡齿轮均选用相同的模数。
变速器用齿轮模数范围大致如下:微型和普通级轿车为2.25~2.75mm,中级轿车为2.75—3.00mm.中型货车为3.5~4.5 mm,重型货车为4.5~6.0mm。
所选模数值应符合国家标准GB1357—78的规定。
啮合套和同步器的接合齿多数采用渐开线齿形。
由于工艺上的原因,同一变速器中的接合齿模数相同。
其取用范围是:轿车和轻、中型货车为2.O~3.5mm;重型货车为3.5~5.0ram。
选取较小的模数值可使齿数增多,有利于换挡。
2、压力角α压力角较小时,重合度较大,传动平稳,噪声较低;力角较大时,可提高轮齿的抗弯强度和表面接触强度。
对于轿车,为加大重合度以降低噪声,应取用14.5º、1 5º、1 6º、16.5º等小些的压力角;对货车,为提高齿轮承载能力,应选用22.5º或25º等大些的压力角。
实际上,因国家规定的标准压力角为20º,所以变速器齿轮普遍采用的压力角为20º。
啮合套或同步器的接合齿压力角有20º、25º、30º等,但普遍采用30º压力角。
3、螺旋角β斜齿轮在变速器中得到广泛的应用。
选取斜齿轮的螺旋角,应该注意到它对齿轮工作噪声、轮齿的强度和轴向力有影响。
在齿轮选用大些的螺旋角时,使齿轮啮合的重合度增加,因而工作平稳、噪声降低。
试验还证明:、随着螺旋角的增大,齿的强度也相应提高,不过当螺旋角大于30。
时,其抗弯强度骤然下降,而接触强度仍继续上升。
因此,从提高低挡齿轮的抗弯强度出发,并不希望用过大的螺旋角;而从提高高挡齿轮的接触强度着眼,应当选用较大的螺旋角。
斜齿轮传递转矩时,要产生轴向力并作用到轴承上。
设计时应力求中间轴上同时工作的两对齿轮产生轴向力平衡,以减少轴承负荷,提高轴承寿命。
因此,中间轴上的不同挡位齿轮的螺旋角应该是不一样的。
为使工艺简便,在中间轴轴向力不大时,可将螺旋角设计成一样的,或者仅取为两种螺旋角。
中间轴上全部齿轮的螺旋方向应一律取为右旋,则第一、第二轴上的斜齿轮应取为左旋。
轴向力经轴承盖作用到壳体上。
一挡和倒挡设计为直齿时,在这些挡位上工作,中间轴上的轴向力不能抵消(但因为这些挡位使用得少,所以也是允许的),而此时第二轴则没有轴向力作用。
根据图3-12可知,欲使中间轴上两个斜齿轮的轴向力平衡,须满足下述条件111tan β=n a F F 222tan β=n a F F由于2211r F r F T n n ==为使两轴向力平衡,必须满足 2121tan tan r r =ββ图3—12 中间轴轴向力的平衡式中,1a F 、2a F 为作用在中间轴齿轮1、2上的轴向力;1n F 、F为作用在中间轴上齿轮1、2上的圆周力;1r、2r为齿轮1、2n2的节圆半径;T为中间轴传递的转矩。
最后可用调整螺旋角的方法,使各对啮合齿轮因模数或齿数和不同等原因而造成的中心距不等现象得以消除。
斜齿轮螺旋角可在下面提供的范围内选用:轿车变速器:两轴式变速器为20º~25º中间轴式变速器为22º~34º货车变速器:18º~26º4、齿宽b在选择齿宽时,应该注意到齿宽对变速器的轴向尺寸、齿轮工作平稳性、齿轮强度和齿轮工作时受力的均匀程度等均有影响。
考虑到尽可能缩短变速器的轴向尺寸和减小质量,应该选用较小的齿宽。
另一方面,齿宽减少使斜齿轮传动平稳的优点被削弱,此时虽然可以用增加齿轮螺旋角的方法给予补偿,但这时轴承承受的轴向力增大,使之寿命降低;齿宽窄还会使齿轮的工作应力增加。
选用宽些的齿宽,工作时会因轴的变形导致齿轮倾斜,使齿轮沿齿宽方向受力不均匀并在齿宽方向磨损不均匀。
通常根据齿轮模数m(m)的大小来选定齿宽:n直齿:b=K m,c K为齿宽系数,取为4.5~8.Oc斜齿:b=c K n m ,c K 取为6.O ~8.5b 为齿宽(mm)。
采用啮合套或同步器换挡时,其接合齿的工作宽度初选时可取为(2~4)m 。
第一轴常啮合齿轮副的齿宽系数c K 可取大些,使接触线长度增加、接触应力降低,以提高传动平稳性和齿轮寿命。
5、齿轮变位系数的选择原则齿轮的变位是齿轮设计中一个非常重要的环节。
采用变位齿轮,除为了避免齿轮产生根切和配凑中心距以外,它还影响齿轮的强度,使用平稳性,耐磨损、抗胶合能力及齿轮的啮合噪声。
变位齿轮主要有两类:高度变位和角度变位。
高度变位齿轮副的一对啮合齿轮的变位系数之和等于零。
高度变位可增加小齿轮的齿根强度,使它达到和大齿轮强度相接近的程度。
高度变位齿轮副的缺点是不能同时增加一对齿轮的强度,也很难降低噪声。
角度变位齿轮副的变位系数之和不等于零。
角度变位既具有高度变位的优点,又避免了其缺点。
由几对齿轮安装在中间轴和第二轴上组合并构成的变速器,会因保证各挡传动比的需要,使各相互啮合齿轮副的齿数和不同。
为保证各对齿轮有相同的中心距,此时应对齿轮进行变位。
当齿数和多的齿轮副采用标准齿轮传动或高度变位时,则对齿数和少些的齿轮副应采用正角度变位。
由于角度变位可获得良好的啮合性能及传动质量指标,故采用得较多。
对斜齿轮传动,还可通过选择合适的螺旋角来达到中心距相同的要求。
变速器齿轮是在承受循环负荷的条件下工作,有时还承受冲击负荷。
对于高挡齿轮,其主要损坏形式是齿面疲劳剥落,因此应按保证最大接触强度和抗胶合及耐磨损最有利的原则选择变位系数。
为提高接触强度,应使总变位系数尽可能取大些,这样两齿轮的齿廓渐开线离基圆较远,以增大齿廓曲率半径,减小接触应力。
对于低挡齿轮,由于小齿轮的齿根强度较低,加之传递载荷较大,小齿轮可能出现齿根弯曲断裂的现象。
为提高小齿轮的抗弯强度,应根据危险断面齿厚相等的条件来选择大、小齿轮的变位系数,此时小齿轮的变位系数大于零。
由于工作需要,有时齿轮齿数取得少(如一挡主动齿轮)会造成轮齿根切,这不仅削弱了轮齿的抗弯强度,而且使重合度减小。
此时应对齿轮进行正变位,以消除根切现象。
总变位系数21ε+ε=εc 越小,一对齿轮齿根总的厚度越薄,齿根越弱,抗弯强度越低。
但是由于轮齿的刚度减小,易于吸收冲击振动,故噪声要小一些。
另外,c ε值越小,齿轮的齿形重合度越大,这不但对降噪有利,而且由于齿形重合度增大,单齿承受最大载荷时的着力点距齿根近,弯曲力矩减小,相当于齿根强度提高,对由于齿根减薄而产生的削弱强度的因素有所抵消。
根据上述理由,为了降低噪声,对于变速器中除去一、二挡和倒挡以外的其它各挡齿轮的总变位系数要选用较小一些的数值,以便获得低噪声传动。
