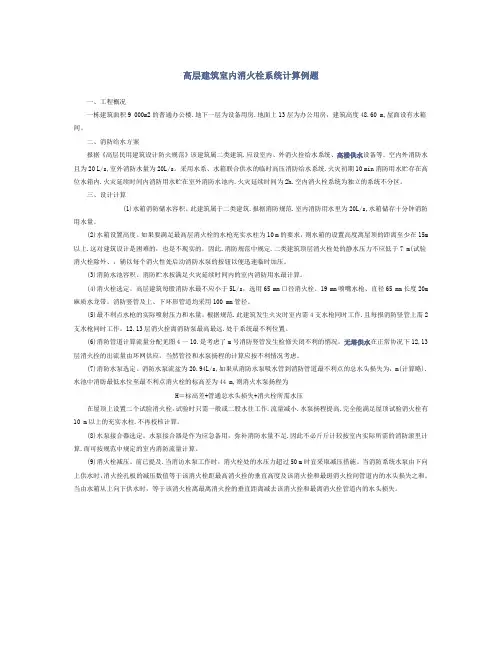

高层建筑室内消火栓系统计算例题
高层建筑室内消火栓系统计算例题一、工程概况一栋建筑面积9 000m2的普通办公楼.地下一层为设备用房.地面上13层为办公用房，建筑高度48.60 m,屋面设有水箱间。
二、消防给水方案报据《高层民用建筑设计防火规范》该建筑属二类建筑.应设室内、外消火拴给水系统、高楼供水设备等。
空内外消防水且为20 L/s,室外消防水量为20L/s。
采用水系、水箱联合供水的临时高压消防给水系统.火灾初期10 min消防用水贮存在高位水箱内.火灾延续时间内消防用水贮在室外消防水池内.火灾延续时间为2h.空内消火栓系统为独立的系统不分区。
三、设计计算(1)水箱消防储水容积。
此建筑属于二类建筑.报据消防规范.室内消防用水里为20L/s,水箱储存十分钟消防用水量。
(2)水箱设置高度。
如果要满足最高层消火栓的水枪充实水柱为10 m的要求，则水箱的设置高度离屋顶的距离至少在15m 以上.这对建筑设计是困难的，也是不现实的，因此.消防规范中规定.二类建筑顶层消火栓处的静水压力不应低于7 m(试验消火栓除外、，辅以每个消火性处启动消防水泵的按钮以便迅速临时加压。
(3)消防水池容积。
消防贮水按满足火灾延续时间内的室内消防用水最计算。
(4)消火栓选定。
高层建筑每股消防水最不应小于5L/s，选用65 mm口径消火栓、19 mm喷嘴水枪、直径65 mm长度20m 麻质水龙带。
消防竖管及上、下环形管道均采用100 mm管径。
(5)最不利点水枪的实际喷射压力和水量。
根据规范.此建筑发生火灾时室内需4支水枪同时工作.且每报消防竖管上需2支水枪同时工作。
12.13层消火拴离消防泵最高最远.处于系统最不利位置。
(6)消防管道计算流量分配见图4一10.是考虑了m号消防竖管发生检修关闭不利的悄况。
无塔供水在正常协况下12,13层消火拴的出流量由环网供应，当然管径和水泵扬程的计算应按不利情况考虑。
(7)消防水泵选定。
消防水泵流盆为20.94L/s,如果从消防水泵吸水管到消防管道最不利点的总水头损失为，m(计算略).水池中消肪最低水位至最不利点消火栓的标高差为44 m,则消火水泵扬程为H＝标高差+管通总水头损失+消火栓所需水压在屋顶上设置二个试脸消火栓，试验时只需一般或二股水往工作.流量减小.水泵扬程提高.完全能满足屋顶试验消火栓有10 m以上的充实水柱.不再校核计算。
一级注册消防工程师灭火器配置计算例题
灭火器配置计算例题算例1：某歌舞厅，为严重危险级保护场所，面积为32×20m，设置了室内消火栓，拟配置MFZ/ABC5型灭火器，试确定该场所所需灭火器的数量。
解：按照灭火器配置的设计计算程序：第一步：确定灭火器配置场所的火灾种类和危险等级，由题意知，该场所为严重危险级，有E类火灾和A类火灾的特点。
第二步：划分计算单元，计算各计算单元的保护面积，由题意知，该场所面积为32×20m=640m2，将640m2划分为一个计算单元，该计算单元的保护面积为640m2。
第三步：计算计算单元的最小需配灭火级别，由题意知，本场所属于歌舞娱乐放映游艺场所，计算单元的最小需配灭火级别计算公式：Q=1.3KS/U，式中：Q为计算单元的最小需配灭火级别（A或B）；S为计算单元的保护面积（m2），由前解知，S=640m2；U为A类或B 类火灾场所单位灭火级别最大保护面积（m2/A或m2/B），查GB50140-2005《建筑灭火器配置设计规范》表6.2.1，A类火灾场所单位灭火级别最大保护面积50m2/A；K为修正系数，查GB50140-2005《建筑灭火器配置设计规范》表7.3.2，由题意知，设置室内消火栓时，K=0.9。
则Q=1.3KS/U=1.3×0.9×640÷50=14.97A=15A。
第四步：确定各计算单元中的灭火器设置点的位置和数量，查GB50140-2005《建筑灭火器配置设计规范》表5.2.1，严重危险级灭火器最大保护距离为15m，拟定灭火器设置点3个。
第五步：计算每个灭火器设置点的最小需配灭火级别，计算单元中每个灭火器设置点的最小需配灭火级别计算公式：Qe=Q/N，式中：Qe为计算单元中每个灭火器设置点的最小需配灭火级别（A或B）；N为计算单元中的灭火器设置点数（个），已知N=3；Q为计算单元的最小需配灭火级别，由前解知，Q=15A。
则Qe=Q/N=15/3=5A。
第三篇 第二章 消防给水及消火栓系统
第二章消防给水及消火栓系统一、单项选择题1.某用临时高压消防给水系统的建筑设有两台消防水泵,设计流量分别为15L/s 和30L/s,则该建筑在选用备用泵时流量不应低于( )。
A.10L/sB. 30L/sC.15L/sD.25L/s2.根据《消防给水及消火栓系统技术规范》(GB5074-2014)的规定,下列建筑应设备用泵的是( )。
A.建筑高度为53m的住宅B.建筑高度为51m的办公楼C.室外消防给水设计流量为25L/s的单层图书馆D.容纳900人的中型剧场3.下列关于消防水泵的选择和应用的说法,错误的是( )。
A.泵轴的密封方式和材料应满足消防水泵在低流量时运转的要求B.多台消防水泵并联时,应校核流量叠加时对消防水泵出口压力的影响C.消防水泵的性能应满足消防给水系统所需流量和压力的要求D.消防给水同一泵组的消防水泵型号宜一致,且工作泵不宜超过5台4,某建筑采用临时高压消防给水系统,经计算,消防水泵设计扬程为0.8MPa,在选择消防水泵时,当消防水泵出水流量为设计流量的150%,其出口压力不应低于( )MPa。
A.0.96B.1.12C.0.52D.1.25.下列关于柴油机消防水泵的说法,正确的是( )。
A.柴油机消防水泵应具备连续工作性能,试验运行时间不应小于12hB.柴油机消防水泵应采用火花塞式点火型柴油机C.柴油机消防水泵的蓄电池应满足消防水泵随时自动启泵的要求D.柴油机消防泵的额定功率不受外界环境和海拔影响6.下列关于消防水泵的串联和并联的说法,正确的是( )。
A.消防水泵的串联是将一台泵的出水口与另一台泵的吸水管连接B.消防水泵的串联在扬程不变的情况下可以增加流量C.消防水泵的并联在流量不变的情况下可以增加扬程D.消防水泵的并联是将一台泵的出水口与另一台泵的吸水管连接7.某建筑底部设有消防水池,为保证消防水泵在最低水位时运行安全,在吸水口设有旋流防止器,则该旋流防止器的淹没深度不应小于( )。
消火栓的给水系统的水力计算
扑灭不同建筑物火灾对水枪充实水柱的要求
水枪充实水柱的确定
H1 H 2 Sk sin
Ｈ1—水枪所在的建筑物的层高 Ｈ2—水枪所在的高度，一般为1.0m sinα—α水枪射流的上倾角，一般取α ＝４５°但α≯６０°
例题：一座单层丙类厂房，设有室内消火栓系统， 厂房层高为10m，试确定水枪的充实水柱。
3).消防水泵扬程的计算
H b H Z H xh h
Hb——消防水泵的扬程, Hz——最不利点消火栓与消防水池最低水面之 间的几何高差， Hxh——最不利点消火栓栓口处的水压， h——最不利计算管路的水头损失，
h包括沿程损失和局部损失。局部损失可按沿程损失 的百分数进行估算：独立系统：10%；生产、消防合 用：15%；生活、消防合用及三者合用为20%
6 8 10 12 14 16
３）消火栓水龙带水头损失
hd AZ Ld q xh
2
表
水带比阻 AZ 值
比阻AZ值
Ｌd－水带长度,m AZ－水带阻力系数, 见表3.2.7 qxh－水枪喷口的射 流量，Ｌ／Ｓ
水带口径
(mm)
帆布水带、麻 衬胶水带 织水带
0.01501 0.00430 0.0015 0.00677 0.00172 0.00075
p123表3-20 高层建筑物室内消火栓用 水量
2.室内消防给水系统水压
1）. 水枪充实水柱长度
消火栓设备的水枪射流灭火，需求有一定 强度的密实水流才能有效地扑灭火灾。
Flash格式演示动画 在这里单击鼠标左键播放
水枪充实水柱长度应大于7m，小于15m。 水枪射流在26mm～38mm直径圆断面内、包含 全部水量75%～90%的密实水柱长度称为水枪的充 实水柱长度。

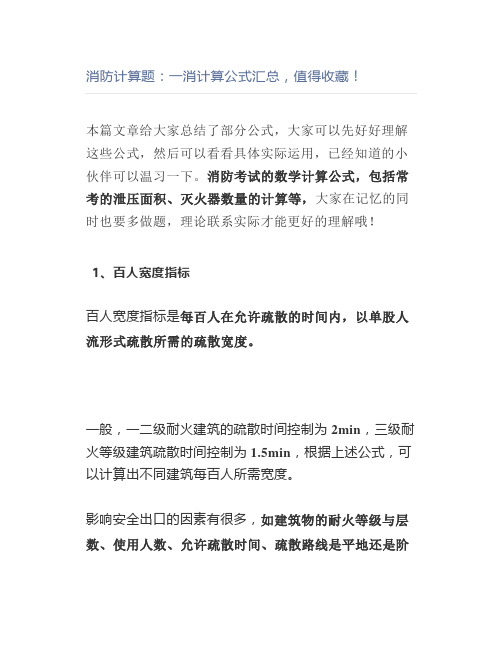

消防计算题：一消计算公式汇总,值得收藏!
消防计算题：一消计算公式汇总，值得收藏！本篇文章给大家总结了部分公式，大家可以先好好理解这些公式，然后可以看看具体实际运用，已经知道的小伙伴可以温习一下。
消防考试的数学计算公式，包括常考的泄压面积、灭火器数量的计算等，大家在记忆的同时也要多做题，理论联系实际才能更好的理解哦！1、百人宽度指标百人宽度指标是每百人在允许疏散的时间内，以单股人流形式疏散所需的疏散宽度。
一般，一二级耐火建筑的疏散时间控制为2min，三级耐火等级建筑疏散时间控制为1.5min，根据上述公式，可以计算出不同建筑每百人所需宽度。
影响安全出口的因素有很多，如建筑物的耐火等级与层数、使用人数、允许疏散时间、疏散路线是平地还是阶梯等。
防火规范中规定的百人宽度指标是通过计算、调整得出的。
2、泄压面积计算爆炸能够在瞬间释放出大量气体和热量，使室内形成很高的压力。
为了防止建筑物的承重构件因强大的爆炸力遭到破坏，将一定面积的建筑构、配件做成薄弱的泄压设施，其面积称为泄压面积。
C——厂房容积为1000m³时的泄压比（m²／m³），其值考试中一般会告诉大家。
计算步骤↓↓↓（1）计算长径比，长径比为建筑平面几何外形尺寸中的最长尺寸与其横截面周长的积和4.0倍的该建筑横截面积之比。
长径比=L×[（W+H）×2]/（4×W×H）。
（2）如果长径比＞3时，宜划分为长径比≤3的计算段；分段方法↓↓↓0＜长径比≤3，不需要分段计算；3＜长径比≤6，需要分两段计算；6＜长径比≤9分三段计算；以此类推（但如果真的分三段之后还是大于3，直接就按照公式直接求泄压面积即可）（3）代入公式计算泄压面积。
3、水雾喷头布置要求保护对象的水雾喷头数量应根据设计喷雾强度、保护面积和水雾喷头特性，按水雾喷头流量计算公式和保护对象水雾喷头数量计算公式计算确定；应使水雾直接喷射和完全覆盖保护对象，如不能满足要求，应增加水雾喷头的数量；水雾喷头和保护对象之间的距离不得大于水雾喷头的有效射程；水雾喷头、管道与电气设备带电部分的安全净距离应符合国家有关标准规定。

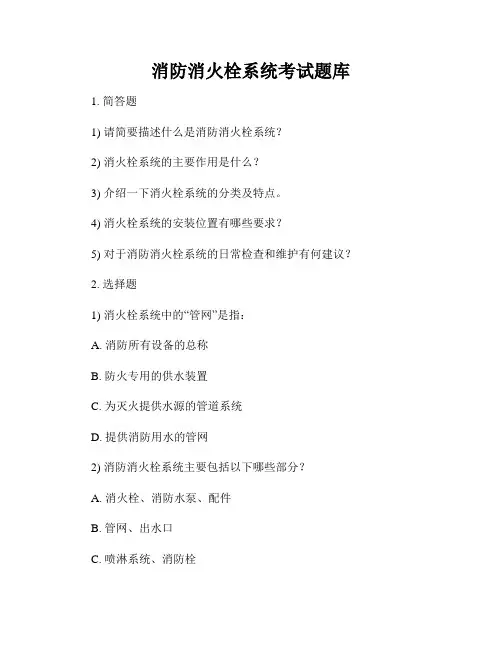

消防消火栓系统考试题库
消防消火栓系统考试题库1. 简答题1) 请简要描述什么是消防消火栓系统？2) 消火栓系统的主要作用是什么？3) 介绍一下消火栓系统的分类及特点。
4) 消火栓系统的安装位置有哪些要求？5) 对于消防消火栓系统的日常检查和维护有何建议？2. 选择题1) 消火栓系统中的“管网”是指：A. 消防所有设备的总称B. 防火专用的供水装置C. 为灭火提供水源的管道系统D. 提供消防用水的管网2) 消防消火栓系统主要包括以下哪些部分？A. 消火栓、消防水泵、配件B. 管网、出水口C. 喷淋系统、消防栓D. 水泵、电气系统3) 消火栓系统的分类不包括：A. 刚性立式消火栓系统B. 喷雾灭火系统C. 洁净气体灭火系统D. 便携式消火栓系统4) 关于消火栓系统的安装位置要求，下列说法正确的是：A. 离消防车进口道10米以内B. 与建筑物外墙距离＞1.5米C. 首层库房可以不设消火栓D. 与粘贴遮挡物距离不得小于1.5米5) 日常检查消火栓系统应注意以下哪些内容？A. 查看消防水泵是否正常运转B. 检查火灾报警器是否正常C. 验证消火栓阀门是否开启D. 检查消火栓是否有堵塞、损坏情况3. 填空题1) 消火栓系统的主要作用是提供_______________。
2) 消火栓系统的管网应由_______________组成。
3) 消火栓系统的主要分类包括_______________。
4) 消火栓系统安装位置要求中，消火栓与遮挡物距离不得小于_______________。
5) 消防消火栓系统的日常检查应重点关注消火栓是否有_______________。
以上是消防消火栓系统考试题库，希望考生能够认真学习，做好准备，顺利通过考试。
祝各位考生取得优异的成绩！。

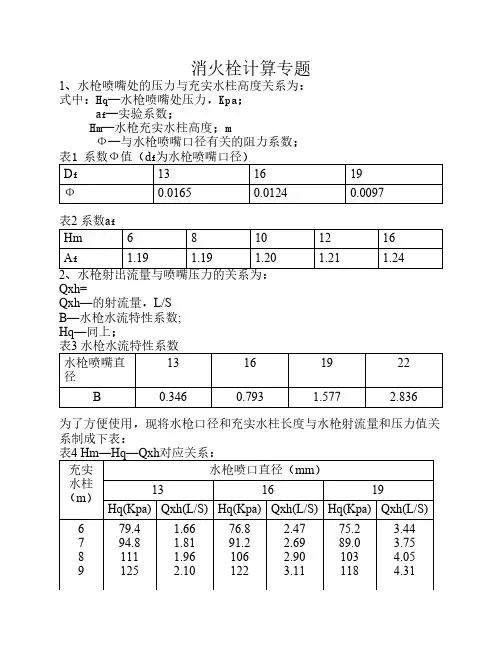

消火栓计算
消火栓计算专题1、水枪喷嘴处的压力与充实水柱高度关系为：式中：Hq—水枪喷嘴处压力，Kpa；a f—实验系数；Hm—水枪充实水柱高度；mФ—与水枪喷嘴口径有关的阻力系数；表1 系数Ф值（d f为水枪喷嘴口径）D f131619Ф0.01650.01240.0097表2 系数a fHm68101216A f 1.19 1.19 1.20 1.21 1.242、水枪射出流量与喷嘴压力的关系为：Qxh=Qxh—的射流量，L/SB—水枪水流特性系数;Hq—同上；表3 水枪水流特性系数水枪喷嘴直径13161922 B0.3460.793 1.577 2.836为了方便使用，现将水枪口径和充实水柱长度与水枪射流量和压力值关系制成下表：表4 Hm—Hq—Qxh对应关系：充实水柱（m）水枪喷口直径（mm）131619Hq(Kpa)Qxh(L/S)Hq(Kpa)Qxh(L/S)Hq(Kpa)Qxh(L/S)6 7 8 979.494.81111251.661.811.962.1076.891.21061222.472.692.903.1175.289.01031183.443.754.054.3110 11 12 13 14 15 161451561862092332602902.252.402.542.692.843.003.171381551731922132352583.313.513.703.904.114.324.521331491651822012202414.584.855.105.365.635.896.16水枪充实水度长度不大于15m.最后所计算的水枪射流流量应不小于规范所要求的最小水量。
3、消火栓口处的压力计算：Hxh—消火栓口压力，Kpa;Hq—同上；A— 水带比阻；qxh—同上；L—水带长度，m;Hk—消火栓口压力损失，取20Kpa;表 5 水带比阻A值水带材料水带直径506580麻衬衬胶0.15010.06770.04300.07120.01500.00754、系统入口所需压力H：H=Hxh+HL+HDHL—管道入口到最不利消火栓的沿称损失，Kpa; HD—局部阻力损失，Kpa;一般取沿称阻力损失的10%；。
实务配套习题消防给水及消火栓试题及答案
实务配套习题消防给水及消火栓试题及答案1：在消防给水系统管网中，最不利处消防用水点的水压和流量平时能满足灭火时的需要，系统中不设消防泵和消防转输泵的消防给水系统属于（） [单选题]A：临时高压消防给水系统B：高压消防给水系统(正确答案)C：稳高压消防给水系统D：低压消防给水系统答案解析：高压消防给水系统（常高压），平时管网最不利点水压和流量以及水量任何一项都必须满足火灾时灭火需要，火灾时无需启动消防水泵，因此；2：在消防给水系统管网中，平时最不利处消防用水点的水压和流量不能满足灭火时的需要，发生火灾时需要自动启动消防泵满足灭火要求的系统属于（） [单选题] A：临时高压消防给水系统(正确答案)B：高压消防给水系统C：稳高压消防给水系统D：低压消防给水系统答案解析：平时水压和流量不满足最不利点灭火设施需要，注意压力是灭火时工作压力，而非准工作状态时的静压，火灾时要自动启动消防水泵（注意一定是自动启动），该系统属于临时高压消防给水系统，；3：在消防给水系统管网中，平时最不利处消防用水点的水压和流量不能满足灭火时的需要，在火灾时靠消防车的消防泵来加压以满足灭火的要求的系统属于（）[单选题]A：临时高压消防给水系统B：高压消防给水系统C：稳高压消防给水系统D：低压消防给水系统(正确答案)答案解析：火灾时依靠消防车来加压实现灭火，系统属于低压消防给水系统的定义，；4：某高层民用建筑消防给水采用高位消防水池供水，高位消防水池设置高度和出水管径满足火灾时灭火压力和设计流量的要求，因结构荷载限制，其有效储水容积为500m3。
已知该建筑一次火灾消防用水量为800m3，发生火灾时启动高位消防水池转输泵向高位消防池补水，则该建筑消防给水系统属于（） [单选题]A：临时高压消防给水系统(正确答案)B：高压消防给水系统C：稳高压消防给水系统D：低压消防给水系统答案解析：对于采用重力供水的高位消防水池，其有效容积应满足一次火灾室内消防用水量要求，当有困难时，其总有效容积应不小于室内消防用水量的50%，但火灾时必须补水可靠。
消防考试必会的计算题大汇总
爆炸危险性建筑泄压面积1.泄压面积计算公式：A = 10CV2.计算步骤：2 3A-泄压面积，m2；V-厂房容积，m3；C-泄压比，按表选取。
1）计算长径比，长径比为建筑平面几何外形尺寸中的最长尺寸与其横截面周长的积和 4.0 倍的该建 筑横截面积之比。
以六面体厂房为例。
长径比 = 2W + 2 H ×L 4 ×W × H2）当长径比＞3 时，宜划分为长径比≤3 的计算段； 分段方法： 0＜长径比≤3，不需要分段计算； 3＜长径比≤6，需要分两段计算； 6＜长径比≤9 ，分三段计算；以此类推。
3）代入公式计算泄压面积。
各计算段假设的公共截面不得作为泄压面积。
【例题】某单层铝粉厂房，层高 7m，长边和短边分别为 50m 和15m的 （铝粉 C 值≥0.110） 。
该厂房的泄压面积不应 2/3 2/3 2/3 2 小于多少m ？（提示：2625 =190.29；2520 =302.07；3780 =395.82） 【解析】该厂房的泄压面积计算过程如下： 1）计算铝粉的长径比： 50×（15+7）×2/（4×15×7）=2200/420≈5.24＞3 2）将厂房分为相等的两段，再进行长径比计算 ： 25×（15+7）×2/（4×15×7）=1100/420≈2.62＜3，满足长径比要求。
3）计算每段容积：V=25×15×7=2625m3 2/3 每段泄压面积： A1 = 10CV =10×0.11×2625 =1.1×190.29=209.319 m2。
整个铝粉厂房需要的泄压面积：A=A1×2=209.319×2=418.638 m2。
综上所述，该厂房的泄压面积不应小于 418.638 m2。
2 3民用建筑高度1. 步骤： 1）判别建筑是住宅还是公共建筑（注意带商业服务网点的住宅和商住楼的区别）； 2）计算建筑高度（高度计算起点，从室外设计地面开始还是从室内设计地面开始算）； 3）根据高度划分是单多层、二类高层还是一类高层（住宅和公共建筑划分界限不同） 。
建筑灭火设施计算题
建筑灭火设施计算题————————————————————————————————作者: ————————————————————————————————日期:1. 某城市现有人口数7万,城市内有一丙类物品仓库,耐火等级为一级，建筑物容积约60000m3，试确定该城市的消防用水量是多少？解:由人口数为7万,查表得:同一时间的火灾次数＝2次,一次灭火用水量为3５Ｌ/s由建筑物查表得:一次灭火用水量为45L/ｓ城市消防用水量为35＋４５＝８０L/s2. 某城市现有人口数4万，城市内有一建筑物,其室外消防用水量为20 l/ｓ,试确定该城市的消防用水量为何？解：由人口数为4万，查表得：同一时间的火灾次数=2次，一次灭火用水量为25L ／s由建筑物一次灭火用水量为20L/s城市消防用水量为25+25=５0L/s3． 有一占地８0公顷的工厂,家属区共有人口近2万,厂区内室外消防用水量较大的几座建筑及水量分别为:厂房为３0 l/s,仓库为３5 l/s ,办公楼为20l/s 。
试确定该工厂的室外消防用水量。
解：由人口数为2万,查表得：一次灭火用水量为1５L ／ｓ工厂内最大建筑物用水量为35L/s城市消防用水量为15＋35=5０Ｌ/s4.有一占地１20公顷的工厂,家属区共有人口近２.2万，厂区内室外消防用水量较大的几座建筑及水量分别为:厂房为2５ l/s,仓库为30 ｌ/s ,办公楼为2０ ｌ／s 。
试确定该工厂的室外消防用水量。
解:工厂内最大两座建筑物用水量为30Ｌ/s 和２5L/s ，城市消防用水量为30＋2５=5５L ／s５．有一高层百货楼,设有室内消火栓系统，用水量为２0L/s ；自动喷水灭火系统，用水量为26L ／s ；室外消火栓直接从市政管网接出,用水量为２０ L/s;试确定该建筑消防水池的有效容积。
（时间？)解：消防水池的有效容积为:建一个400m3的消防水池即可。
6、某有一高层百货楼,室内外消防用水均取自消 防水池，设室内消火栓系统用水量为２0 L/s,室外消防用水量为2０L/s ，火灾延续时间均为2h;自动喷水灭火系统用水量为２6 L ／s ，火灾延续时间为1ｈ。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
消火栓计算题某高级酒店，地下一层，地上16层，层高3.1米，建筑总高度为50.7米，总建筑面积为31500平方米。
市政外网管径为DN300，有两根引入管，管径为DN100，市政水压力为0.3MPa，假定室外管网可满足室外消防用水量。
试计算室内消火栓给水系统。
室内消火栓系统图见图1，平面布置见图2。
图1 消火栓系统图图2 消火栓平面布置图解：1. 消火栓间距的确定（1）消火栓充实水柱长度确定消火栓充实水柱按下面三种方法计算： 1）根据公式计算inaH S k s 1-层高=（1）式中 k S ——水枪的充实水柱长度，m ； 层高H ——为保护建筑物的层高，m ； α——水枪倾角，取450。
该酒店层高为3m ，代入（1）式计算得，01k 45sin 11.3S -=≈3m 。
2）按规范确定根据《建筑设计防火规范》GB 50016—2006（下文简称《低规》）第8.4.3条规定，水枪的充实水柱应经计算确定，甲、乙类厂房、层数超过6层的公共建筑和层数超过4 层的厂房（仓库），不应小于10m ；故本建筑的充实水柱长度不应小于10m ，即0k S ≥10m 。
3）根据水枪出水量确定① 根据规范规定的充实水柱确定采用同种规格的消火栓，充实水柱长度 0k S =10m,水枪喷口直径 d f =19mm,水带长度 L d =25m ，采用直径d=65mm 衬胶水带。
水枪喷嘴处出水压力按下式计算：kf k f q H S 1S 10ϕαα-=（2）式中 f α——实验系数，与充实水柱长度有关，4)01.0(8019.1K f S +=α；ϕ——实验系数，与水枪喷嘴口径有关；k S ——水枪充实水柱长度，m ； qH ——水枪喷嘴处造成一定长度的充实水柱所需的压力，kPa ；查表得f α=1.30，ϕ=0.0097，代入（2）式中得：mH 2O 58.138.135102.10097.01102.110110==⨯⨯-⨯⨯=-=kPa S S H Kf K f q ϕαα水枪出水量按下式计算：q xh BH q = (3)式中 xh q ——水枪射流量，L/s ；B ——水枪水流特性系数，与水枪喷嘴口径有关，d f =19mm 时，取1.577；q H ——同（2）式，mH 2O 。
将q H =13.58 mH 2O ，B=1.577代入（3）式得：s L BH q q xh /6.48.51377.51=⨯==规范规定每支水枪最小流量为x q =5L/s ，所以当0k S =10m 时，水枪出水量不满足规范要求。
② 根据水枪最小出流量反算消火栓充实水柱长度 根据下式计算：BqH xh q 2= （4）式中 q H ——同（2）式；xh q ——每支水枪最小出流量，L/s ； B ——同（3）式。
取x q =5L/s ，B=1.577代入（4）式中得：a O mH B q H xh q .5kP 15885.15577.15222====根据水枪喷口处压力计算K2S ： 将（2）式变形得： )10(S K2q f qH H •+•=ϕα （5）式中 2S H k q f 、、、ϕα同（2）式。
将上述数据代入（5）式中可得：)10(S K2q f qH H •+•=ϕα=114.5kPa=11.45 mH 2O所以，{}{}5.41,1310max S max S 210k ，，，设==k k k S S =11.45 mH 2O ，取12 mH 2O 根据设k S =12 mH 2O 可再计算水枪的实际出流量：1.21121.00809.11)01.0(8019.144=⨯+=+=）（设k f S α此时的水枪喷嘴处压力： ϕα-•=fk q S H 设11 （6）式中 q H 、f α、ϕ、设k S 同（2）式，设k S =12 mH 2O ，代入（6）可得：O mH kPa S H fk q 29.161690097.021.1121111==-⨯=-•=ϕα设水枪口实际出水流量为：s BH q q xh .2L/5.91677.51=⨯==本设计选用65mm 衬胶水带，水带长度25m ，查表得水带阻力系数d A =0.00172，计算水带水头损失；2xh d d d q L A H = （7）式中 d H ——水带水头损失，kPa ；d A ——水带阻力系数； d L ——水带长度，m ；xh q ——同（3）式。
将d A =0.00172，d L =25m ，xh q =5.2L/s 代入（7）得：22.25250172.00⨯⨯==xh d d d q L A H =1.16 mH 2O消火栓局部水头损失为k H =2 mH 2O ； 根据下式计算最不利消火栓口压力：k d q xh H h H H ++= （8）式中 xh H ——消火栓口水压，kPa ；q H ——水枪喷嘴处的压力，kPa ；d h ——水带的水头损失，kPa ；k H ——消火栓栓口水头损失，kPa 。
k d q xh H h H H ++==169+11.6+20=200.6kPa=20.06 mH 2O 。
（2）消火栓保护半径的确定消火栓保护半径按下式计算：d s R L L =+ （9）式中 R ——消火栓保护半径，m ；L d ——水带有效长度，考虑水带的转弯，取折减系数为0.8；L s ——水枪充实长度在平面上的投影长度，倾角取45°。
代入数据得，d s R L L =+=0.8×25+12×cos45o =28.5m ，即保护半径为28.5m 。
（3）消火栓间距及立管根数的确定室内按一排消火栓布置，且应保证两支水枪充实水柱同时到达室内任何部位，消火栓间距按下式计算：S = (10)式中 S ——两股水柱时的消火栓间距，m ； R ——消火栓保护半径，m ；b ——消火栓最大保护高度，取9.4m 。
代入数据得：S =22.49.528-=26.9 m 即消火栓的间距为27m 。
立管数量计算：1+=SLn （11） 式中 n ——立管数量； L ——建筑长度，m ；S ——两股水柱时的消火栓间距，m 。
立管数量为：49.3126.978.31≈=+=+=S L n 2. 消火栓管网水力计算该建筑属于公共建筑一类，火灾危险级别为中危险Ⅰ级，据《高规》）7.2.2条规定，该建筑室内消火栓用水量为40L/s ，按每个消火栓最小流量为5L/s ，相邻3根立管分配流量：最不利立管、次不利立管，同时动作3支水枪；第3根立管同时作用2个水枪。
将水平环状管网断开，按枝状管网计算。
消火栓计算简图见图3。
图3 消火栓计算简图（1） 消火栓管网水力计算1） 最不利点（0点）消火栓压力和出水量前面已计算出最不利点消火栓压力和水枪实际出流量分别为：O mH H xh 2006.20=，s L q xh /2.5=设2） 0-1管段计算该管段只供给一个消火栓，管径取消火栓的出口管径DN70。
管中流速根据下式计算：24D QV π= （12） 式中：V ——管道流速，m/s ；Q ——管段流量，L/s ；D ——管道的计算内径，m 。
消火栓给水管 ,不宜大于2.5m/s 。
代入数据得：221007.014.32.544⨯⨯==-D Q V π=1.35 m/s 根据下式计算单位水头损失：3.1200107.0DV i =(13)式中：i ——每米管道的水头损失，m H 20/m ；V ——管道流速，m/s ； D ——管道的计算内径，m 。
代入数据得：3.123.1102101007.035.100107.000107.0⨯==---D V i =0.06 mH 2O/m 根据下式计算沿程水头损失 ：l i h ⋅= (14)式中： h ——沿程水头损失，mH 2OL ——管段长度，m ；i ——每米管道的水头损失，m H 2O/m代入数据得：1.306.0101010⨯=⋅=---l i h =0.19 mH 2O1点消火栓压力为：19.01.306.20101001++=++=--h H H H xh xh = 23.35 mH 2O3） 管段1-2的计算：节点1压力下消火栓1点的出流量计算：BL H H q d kn xh n xh /1)1()1(+-=--ϕ （15）式中 )1(-n xh q ——次不利点（n-1）处的流量，L/s ； )1(-n xh H ——次不利点（n-1）处的压力，mH 2O ；k H ——消火栓局部水头损失，取2mH 2O 。
d L ——水带长度，m ；ϕ——水带阻力系数，取值0.00172；B ——水枪水流特性系数，与水枪喷嘴口径有关，d f =19mm 时，取1.577。
代入数据得：/1.5771250172.0025.323/111+⨯-=+-=B L H H q d k xh xh ϕ=5.6 L/s 管段1-2的流量为消火栓0和1的流量之和：即21-q =5.2+5.6=10. 8 L/ss m D Q V /38.11.014.38.10442221=⨯⨯==-π 3.123.121221211.038.100107.000107.0⨯==---D V i = 0.04 mH 2O/m 1.304.0212121⨯=⋅=---l i h =0.12 mH2O12.01.35.323212112++=++=--h H H H xh xh =26.57 mH 2O4） 管段2-3的计算：/1.5771250172.0027.526/122+⨯-=+-=B L H H q d k xh xh ϕ=6.0L/s管段2-3的流量为消火栓0、1和2的流量之和：即 32-q =5.2+5.6+6.0=16. 8 L/ss m D Q V /4.121.014.38.16442232=⨯⨯==-π3.123.132232321.04.1200107.000107.0⨯==---D V i = 0.10 mH 2O/m .24210.0323232⨯=⋅=---l i h =4.22 mH2O2.24.24257.26323223++=++=--h H H H xh xh =72.99 mH 2O5） 管段3-4的计算：管道3-4只有动压损失，静压、流量均无变化，故而节点4的压力为：28025.009.9724334⨯+=+=-h H H xh xh =73.06 mH 2O ；4点与3点压力差为：34xh xh H H -=73.06-72.99=0.07 mH 2O%096.0%1009.9727.00%100334=⨯=⨯-xh xh xh H H H因此可以忽略3-4管段之间的水损，认为3点和4点的压力近似相等，mH 2O 。
