船舶轴带发电机一、主要类型●频率变动型●频率稳定型●复合型l:轴带发电机；2 :晶闸管整流器；3 :电抗器；4 :晶闸管道变器；5 :短路电抗器；6 :同步调相机；7 :励磁变换器；8 :控制装置；9 :励磁变压器；10 :负载●关键问题：根据主机的运行条件，对主机转速的变化进行补偿，以获得恒频、恒压的电力转速补偿方式：无频率补偿型：发电机的频率随主机转速而变化频率补偿型：采用机械或电气的控制手段保持船舶电网的频率变距桨和轴带发电机工作原理:发电机与主机转轴靠机械传动装置（减速齿轮箱）联在一起缺点：①输出电源频率受主机负荷变化的影响；②可以和其他发电机并联运行，但时间不宜过长；③输出功率的大小受主机允许输出功率的限制；三、定距浆船舶的轴带发电机船舶电气安全管理一、船舶照明系统的维护保养1. 照明系统的维护周期和要求★测量线路的绝缘电阻检查灯头接线是否老化和开断检查室外灯具水密性能与锈蚀开航前，应检查航行灯、信号灯的供电电源、灯具及故障报警装置探照灯、运河灯在使用前应检查其电源、开关、连接电缆和灯具的水密性能及绝缘电阻情况2. 照明系统维护保养注意事项★尽量避免带电更换灯泡，更换的灯泡应与电源电压一致，功率不能超过灯具允许的容量。

在检修某些特殊部位，例如辅锅炉内部、柴油机曲轴箱、压载舱、储水柜等地方需用临时照明时，必须使用带有安全网罩的36 V以下的低压灯。

装卸易燃危险货物时，不可使用携带式货舱灯。

应急照明灯具应涂以红漆标记，以示区别。

经常检查灯泡是否良好，损坏的应及时更换.。

甲板、船桥等露天投光灯具，开灯前应先脱去帆布，用完要及时将帆布罩妥。

室外水密插座，通电前先检查插头螺母是否旋紧，取出插头前检查电源是否切断，用毕后应旋紧防水盖。

需要张挂彩灯时，要考虑到供电线路和开关的载流量、各相电流分配是否平衡，并要配备好保护装置。

油船严禁张挂彩灯二、船舶电气火灾的预防★1.电气设备起火原因电气设备的绝缘下降或损坏，电气线路发生短路、接地等故障引起的火花；电气设备长期过载、超负荷工作，温升超过允许值，甚至燃烧；继电器、接触器通断‘情况不良，灭弧不好；直流电机换向不好，换向火花过大；导体或电缆连接点松动，接触不好，引起局部发热甚至燃烧。

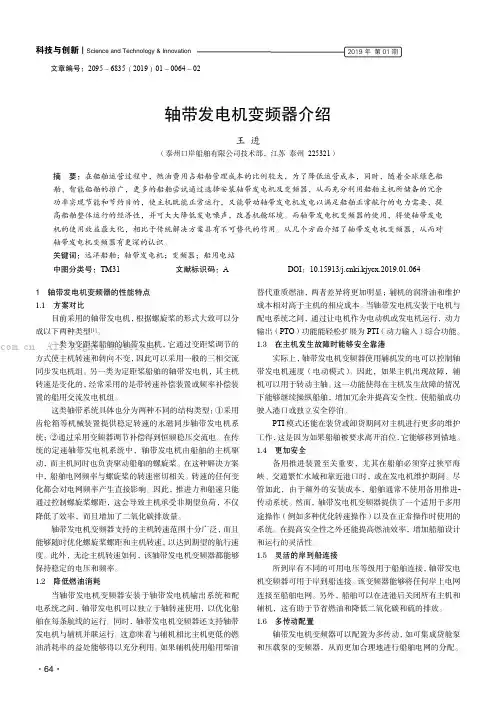

科技与创新┃Science and Technology&Innovation ·64·2019年第01期文章编号：2095－6835（2019）01－0064－02轴带发电机变频器介绍王进（泰州口岸船舶有限公司技术部，江苏泰州225321）摘要：在船舶运营过程中，燃油费用占船舶管理成本的比例较大，为了降低运营成本，同时，随着全球绿色船舶、智能船舶的推广，更多的船舶尝试通过选择安装轴带发电机及变频器，从而充分利用船舶主机所储备的冗余功率实现节能和节约目的，使主机既能正常运行，又能带动轴带发电机发电以满足船舶正常航行的电力需要，提高船舶整体运行的经济性，并可大大降低发电噪声，改善机舱环境。

而轴带发电机变频器的使用，将使轴带发电机的使用效益最大化，相比于传统解决方案具有不可替代的作用。

从几个方面介绍了轴带发电机变频器，从而对轴带发电机变频器有更深的认识。

关键词：远洋船舶；轴带发电机；变频器；船用电站中图分类号：TM31文献标识码：A DOI：10.15913/ki.kjycx.2019.01.0641轴带发电机变频器的性能特点1.1方案对比目前采用的轴带发电机，根据螺旋桨的形式大致可以分成以下两种类型[1]。

一类为变距桨船舶的轴带发电机，它通过变距桨调节的方式使主机转速和转向不变，因此可以采用一般的三相交流同步发电机组。

另一类为定距桨船舶的轴带发电机，其主机转速是变化的，经常采用的是带转速补偿装置或频率补偿装置的船用交流发电机组。

这类轴带系统具体也分为两种不同的结构类型：①采用齿轮箱等机械装置提供稳定转速的永磁同步轴带发电机系统；②通过采用变频器调节补偿得到恒频稳压交流电。

在传统的定速轴带发电机系统中，轴带发电机由船舶的主机驱动，而主机同时也负责驱动船舶的螺旋桨。

在这种解决方案中，船舶电网频率与螺旋桨的转速密切相关。

转速的任何变化都会对电网频率产生直接影响。

因此，推进力和船速只能通过控制螺旋桨螺距，这会导致主机承受非期望负荷，不仅降低了效率，而且增加了二氧化碳排放量。

轴带发电机系统基本工作原理系统为例来分析轴带发电机的基本工作原理。

轴带发电机SG是低频无刷同步发电机，发出非恒定频率的交流电，经品闸管整流器2变成直流电，再经晶闸管逆变器4将直流电变成标准频率的交流电，与调相机SC并联向电网供电。

轴带发电机SG只向电网提供负载所需要的有功功率，而调相机SC向电网输出负载所需要的无功功率。

调相机在系统开始启动时它是靠同轴的异步电动机拖动，是作为同步发电机运行，在自动调压器(AVR)的作用下建立起正常频率的额定电压。

系统的电压和频率就取决于调相机的电压和频率，以调相机的频率控制触发逆变器，在控制器8的作用下，当轴带发电机的逆变器已输出与调相机相同的电压和频率时，调相机的异步电动机将被自动从辅助发电机电网上断开，而此时补偿机(调相机)则由逆变器输入功率继续保持与逆变器并联运行。

这时调相机就相当于两台并联运行同步发电机中的一台原动机失去动力的同步发电机，是处于逆功率下的电动机运行状态如果轴带发电机系统与辅助发电机并车后是独立运行供电(辅助发电机被解列)，则由轴带发电机的逆变器向电网负载输出有功功率，由调相机向负载输出无功功率，这就类似于两台同样的柴油发电机并联时，将有功功率全部转移给一台发电机，并通过调节励磁电流将全部无功功率转移给另一台发电机的供电情况。

由于逆变器将直流变成交流是靠晶闸管的开关作用完成的，逆变器输出的交流电压和电流每半波都是同时导通和断开，没有落后电流的通路，所以电压和电流同相位，只输出有功功率。

系统频率的调节:改变轴带发电机的励磁电流来实现系统频率的调节，增加励磁电流，轴带发电机的电压升高，逆变器的输人电压升高和输出功率增加，因电网负载一定，故使调相机的输人功率增加、转速增加，频率上升。

系统有功负载平衡的调节:当电网负载的有功功率增加时，首先是引起调相机有功电流的增加,使其转速和频率下降，也即靠调相机动能的减少暂时提供有功功率，但与此同时，频率控制器根据频率的变化增加发电机的励磁电流(而不是直接控制主机油门)，使逆变器输出的有功功率增加来与电网负载的有功功率平衡，并恢复额定频率。

船用轴带发电机工作原理
船用轴带发电机利用船舶上的旋转部件（如螺旋桨轴）的动能转换为电能。

它主要由转子、定子、轴带和电磁铁组成。

工作原理如下：
1. 转子：船用轴带发电机的转子通常由永磁体构成，永磁体具有固有的磁性，可以产生磁场。

2. 定子：定子是由线圈组成的电磁场部分，它固定在发电机内部。

当转子旋转时，会通过磁力感应作用引起定子上的电流。

3. 轴带：轴带是连接转子和螺旋桨轴的部件，通过与螺旋桨轴的旋转实现动能转换。

当螺旋桨轴旋转时，轴带同步旋转。

4. 电磁铁：电磁铁是用于控制和调节发电机的电流输出的装置。

通过改变电磁铁上的电流，可以调节发电机的输出电压。

当船舶运行时，螺旋桨轴转动，轴带会随之旋转。

同时，转子中的永磁体会产生磁场，磁场的变化会在定子上引发电流。

这个电流经过电磁铁的调节，最终输出为稳定的电能。

船用轴带发电机的优点是利用了船舶运行时产生的机械能，无需额外的燃料消耗。

它可以为船舶提供电力供应，满足船上各种设备和系统的用电需求。

同时，它还可以将电能存储在电池中，以备不时之需。

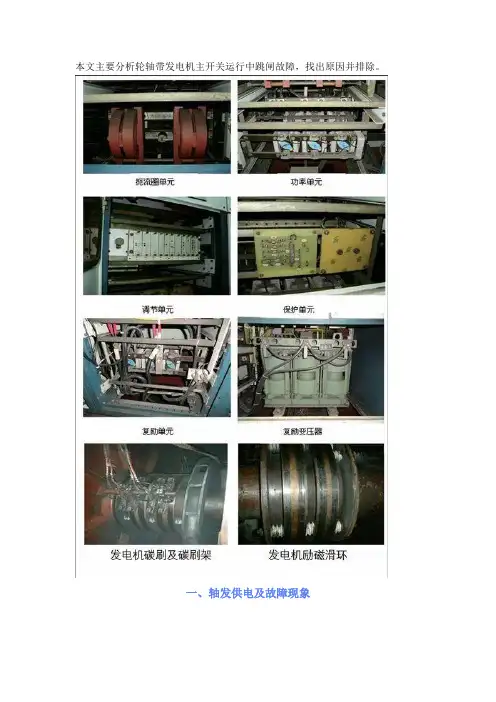

本文主要分析轮轴带发电机主开关运行中跳闸故障，找出原因并排除。

一、轴发供电及故障现象船舶发电机轴发（即轮轴带发电机）电力系统电路如图1所示，轴发和侧推可单独工作于主配电板 C 段。

图1 轴发电力系统轴发参数：AC400V，1000kW，三相；侧推参数：电机AC400 V，800kW，三相，外部拖动液压控制的可变螺距螺旋桨。

轴发主开关ACB1和侧推主开关ACB2型号均为MT25H2，2500 A，开关控制模块型号micrologic 2.0A，电站管理单元为丹麦DEIF 公司的PPU（Paralleling and Protection Unit，并车与保护单元）控制器。

侧推启动器原理为自耦变压器降压起动。

故障现象：轴发和侧推主开关合闸后，启动侧推，有时出现轴发主开关跳闸现象，重新合闸后，大多情况下能启动成功且使用正常。

跳闸时，主配电板及PPU 无报警。

由于故障并非一直存在，故障查找分析有一定难度。

二、故障分析主开关出现跳闸，可分为接到分闸信号和未接到分闸信号2种情况：接到分闸信号，PPU 输出分闸信号、手动分闸信号、逆功率保护输入分闸信号等；未接到分闸信号，主开关自身保护环节过载、欠压、短路导致跳闸，或内部机械机构过度磨损及振动引起跳闸。

根据故障现象——跳闸只在侧推启动时出现，说明跳闸原因与启动过程有关，即启动电流过大或过载保护整定值不合适。

操作人员担心如果确实存在启动时电流过大，易导致某些电气部件损坏，以至于不敢使用。

考虑到上述问题及主开关的可靠性较好，先排查启动电流。

三、故障查找侧推电机启动电流过大的可能原因：侧推主电机、启动控制箱内部自耦变压器、降压启动的动作切换开关以及有关接线等电气单元，或变矩桨桨叶缠绕异物、螺距不在零位，导致启动阻力矩较大等外部机械单元，需分别排查确认。

（1）轴承等正常，变矩桨桨叶无异物，螺距零位准确。

启动侧推之前，变矩桨液压油已经充分预热，并提前运转，可排除阻力矩的影响。
