热力管网供热管网漏水的检测探测方法：
保定市三源管线探测科技有限公司2013.11.4
供热管网漏水，会增加供热成本，破坏管网运行热损失，影响供热效果，给供热企事业单位及用户带来不必要的经济损失和矛盾纠纷，必须高度重视。
供热管网漏损一般有以下三方面：
1.管道上的阀门等设备密封不严；
2.用户放水；
3.管道因施工质量不好、年久腐蚀老化、因应力造成焊缝开裂和管件损坏造成管道漏失。
热力管网漏水探测是一项综合性较强的方法技术，它包括阀栓、相关声波检测技术、管线探测等，现在介绍专业检测的工作方法：1、阀栓听音探测
对区域内阀门、及明管进行了100%直接听音探测，以听取从漏水点传播至管道构筑物的声波，从而发现漏水异常。
对发现的漏水异常均作了详细记录，并在实地做了标记。
2、管道探测
由于部分管网图纸不全或不详细，不明管线与怀疑有管线地区使用金属管线仪进行了实地管道探测。
对管道进行精确定位为查明漏水异常的性质和漏水确认、漏点定位提供必要的条件。
3、相关探测及漏水点定位
对已经发现阀门异常的管道，根据实际情况使用漏水探知机和多探头数字相关仪进行准确定位。
探头根据异常情况作合理布置，相
关异常有下列情况之一，对探头进行调整：异常在探头控制范围外侧；异常在管道分支点上，且有一分支管道没有设置探头；管径及管材：主要依据管线图，实地调查与图上不符的，以实地调查为准。
2012年12月检测的长城汽车集团动力事业部供暖管道漏水点
4、漏水点修复
经过探测确认的漏水点，应尽快进行及时维修以提高效率减少损失。
管道泄漏检测技术在现代工业生产中，管道泄漏一直是一个重要的安全隐患。
泄漏不仅造成材料和能源的浪费，还会对环境和人们的健康造成危害。
因此，开发出可靠且高效的管道泄漏检测技术至关重要。
本文将介绍一些常见的管道泄漏检测技术，并讨论它们的优缺点和适用范围。
一、压力监测技术压力监测技术是一种常见且有效的管道泄漏检测方法。
该方法通过在管道上布置压力传感器，实时监测管道中的压力变化。
当管道发生泄漏时，泄漏处的压力会发生明显的变化，从而可以及时发现并采取措施。
优点：1. 实时监测：压力监测技术可以实时监测管道的压力变化，及时发现泄漏。
2. 准确性高：该技术通过压力传感器对泄漏情况进行检测，准确度较高。
缺点：1. 信号干扰：外界因素（如温度变化、震动等）可能会对压力传感器的信号进行干扰，导致误判。
2. 仅适用于封闭系统：压力监测技术主要适用于封闭系统，对于部分开放系统的检测效果欠佳。
二、红外热成像技术红外热成像技术是一种利用红外热像仪对管道进行检测的方法。
该技术通过检测管道表面的温度变化来判断管道是否存在泄漏。
优点：1. 非接触性检测：红外热成像技术可以在不接触管道表面的情况下，对管道进行检测，减少了对管道的干扰。
2. 高效性：红外热成像技术可以实时监测多个点，快速发现泄漏点。
缺点：1. 受环境影响：该技术对环境的温度变化敏感，环境温度变化大时，可能会对泄漏检测结果产生一定的误差。
2. 定位不准确：红外热成像技术可以检测到管道的温度异常，但无法确定具体泄漏位置。
三、声发射检测技术声发射检测技术是一种利用传感器对管道进行声音检测的方法。
该技术通过检测泄漏时产生的声音，判断管道是否存在泄漏。
优点：1. 高灵敏度：声发射检测技术可以非常敏锐地检测到微小的泄漏声音，对于小型管道的检测效果较好。
2. 定位准确：该技术可以通过检测声音的传播时间和强度，准确定位泄漏点的位置。
缺点：1. 受噪声干扰：声发射检测技术对环境中的其他声音比较敏感，可能会受到噪声的干扰而产生误判。
管道泄漏试验方案要点管道泄漏试验方案(完整版)要点1. 试验目的- 确保管道系统在正常操作时不会发生泄漏或断裂。
- 确定管道系统在承受压力时的稳定性和可靠性。
2. 试验范围- 本试验方案适用于所有管道系统，包括新建和现有的管道。
- 试验范围包括管道的各个部分，如管道本体、接头、法兰、支持和阀门等。
3. 试验准备- 检查管道系统的设计图纸，确保符合相关标准和规范。
- 安装临时支架和固定装置，确保管道在试验过程中稳定。
- 准备好试验所需的设备和工具，如压力表、泄漏检测仪器等。
4. 试验步骤4.1 准备工作- 将试验区域进行清洁，确保无杂物和障碍物。
- 检查试验设备和工具的完好性和准确性。
- 给管道系统充入试验介质，如水或气体。
4.2 泄漏试验- 增加管道系统内的压力，使其达到设计要求的压力。
- 观察管道系统是否有泄漏现象，注意检查接头、法兰和阀门等关键部位。
- 若有泄漏现象，立即记录并修复，再次进行泄漏试验。
4.3 承压试验- 根据设计要求，将管道系统内的压力保持一段时间，以检验其承受压力的能力。
- 观察管道系统是否有变形、裂纹、漏水等异常情况。
- 若出现异常情况，停止试验，并进行必要的修复和改进。
5. 试验记录与报告- 在试验过程中，记录试验参数、压力变化和泄漏情况等关键信息。
- 完成试验后，整理试验记录并撰写试验报告，包括试验目的、范围、步骤、结果和结论等内容。
6. 试验安全- 在试验过程中，保证相关人员的安全，使用合适的安全装备。
- 注意防止试验介质的泄漏和扩散，避免安全事故的发生。
7. 试验评估与优化- 根据试验结果和结论，评估管道系统的性能和可靠性。
- 若发现问题或改进建议，进行相应的优化措施。
以上为管道泄漏试验方案的要点概述，完整版方案中还应包括详细的图纸、试验参数设置和具体步骤等内容。
请根据实际需要进行补充和完善。
房屋地下暖气管道检测方案泄漏排查与温度分析作为房屋供暖系统的重要组成部分，地下暖气管道的正常运行对于保证室内温度和舒适度具有重要意义。
然而，由于地下暖气管道位于建筑结构的内部，一旦出现泄漏问题，不仅会导致能源浪费与供暖效果的下降，还可能对房屋结构造成损害。
因此，对房屋地下暖气管道进行泄漏排查与温度分析显得尤为重要。
一、泄漏排查方案泄漏排查是保证地下暖气管道运行安全和有效的必要措施。
下面将介绍一种一体化的泄漏排查方法，包括常见的检测工具和步骤。
1. 检测工具为了准确、高效地发现管道泄漏问题，我们建议使用以下工具：- 红外热像仪：可以通过测量管道周围的热量变化，检测管道是否存在漏水问题。
- 漏水探测仪：用于探测管道内部的水流情况，快速确认泄漏点的位置。
- 水压测试仪：通过施加一定的水压，检测管道是否存在漏水情况。
- 声音探测器：可以捕捉到管道漏水时产生的特定噪音，辅助确定泄漏点。
2. 检测步骤为了确保检测的准确性和全面性，我们建议按照以下步骤进行泄漏排查：- 了解管道布置：首先需要了解地下暖气管道的布置情况，包括管道走向、长度和分支情况等。
- 目视检查：进行目视检查，寻找可能存在的泄漏迹象，如水迹、湿气和生锈现象。
- 使用红外热像仪：对管道进行红外热像扫描，寻找温度异常点，可能提示着泄漏位置。
- 使用漏水探测仪：将漏水探测仪插入管道内，一边缓慢移动，一边观察指示器是否显示有水流通过的迹象，从而确定泄漏点。
- 进一步排查：如发现泄漏点，可以使用水压测试仪进一步确认泄漏处的位置，并使用声音探测器侦听特定噪音，以确定泄漏严重程度。
二、温度分析方案除了泄漏排查，温度分析也是对地下暖气管道运行情况进行评估和分析的重要手段。
通过监测和分析管道温度变化，可以帮助及时发现问题并采取相应的解决措施。
下面是一种常用的温度分析方案：1. 温度监测工具在进行温度分析时，我们建议使用以下工具：- 温度计：用于测量管道表面的温度，可以选择接触式或非接触式的温度计。
城镇供热管网的泄漏检测及定位分析研究城镇供热管网是城市建设中的重要组成部分，它直接关系到人民群众的生产生活质量。
因此，在日常管理中，对供热管网的漏损问题进行及时的检测和维修，是保证供热安全和服务品质的关键所在。
本文将从城镇供热管网的泄漏检测和定位两个方面进行详细阐述。
1. 压力法压力法是较为常见和经典的一种检测方法。
其原理是用压缩空气或氮气将管网充填，压力值通常取1.5倍到2.0倍的正常工作压力。
然后，在检测时以逐一检查的方式，利用手持式水泵或压力表从管道上游向下游增加水的压力，观察压力表的读数是否随之变化以判断泄漏的情况。
2. 追踪法追踪法通常用于泄漏位置已知或可预测的情况下。
其原理是在泄漏位置处喷洒一些特殊干扰剂（例如氟化氢），将其与空气混合并向管道内吹入，从而实现跟踪管网内气体浓度变化的目的。
通过检测管网多个节点处气体浓度的变化和时间分布，可准确地找出漏损处所。
3. 微波法微波法是利用微波信号的特性，检测管网中的漏损情况。
其原理是在管网内部布设高频信号发射器和接收器，并测定其内部信号强度变化。
通常，微波法检测管网漏损的准确性比较高，并且可以对其精度进行远程调节。
1. 地面声音定位法采用地面声音定位法，需要在地面上放置多个声音传感器，监测管道内漏水所产生的声波，通过计算漏水声源到各声音传感器的时间差，从而确定其漏损位置。
这种方法的优点是精度高，定位准确，但需要进行仔细的现场监测和测试。
热像仪法是一种新兴的定位方法，其原理是利用热辐射法检测管理外表面的温度分布情况，以及漏水处的特征。
通过对管道外表面进行扫描，获取其表面温度信息，经过计算处理，可以定位管道漏损的具体位置。
恒流源法是利用恒定电流源对管道内导电体进行检测，从而确定漏损位置的一种方法。
具体做法是在管道上游和下游各安装一对电极，然后将一定的电流通过管道导体内发生化学反应的条件下，当电流在管道漏损处通过时，就会产生一定的电位变化，通过检测电势的变化，从而确定漏损点。

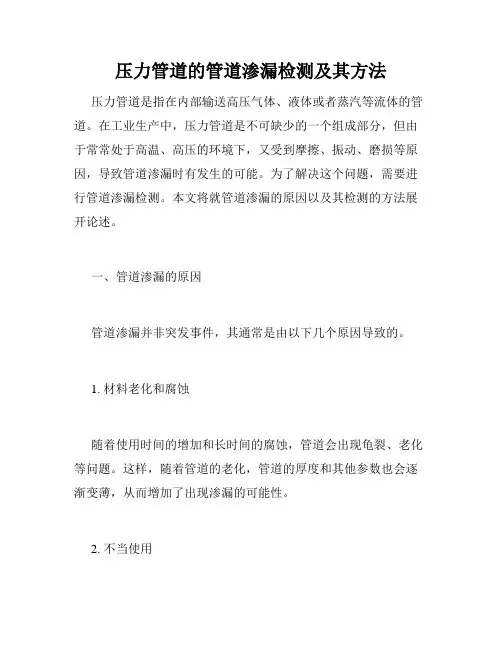

压力管道的管道渗漏检测及其方法压力管道是指在内部输送高压气体、液体或者蒸汽等流体的管道。
在工业生产中，压力管道是不可缺少的一个组成部分，但由于常常处于高温、高压的环境下，又受到摩擦、振动、磨损等原因，导致管道渗漏时有发生的可能。
为了解决这个问题，需要进行管道渗漏检测。
本文将就管道渗漏的原因以及其检测的方法展开论述。
一、管道渗漏的原因管道渗漏并非突发事件，其通常是由以下几个原因导致的。
1. 材料老化和腐蚀随着使用时间的增加和长时间的腐蚀，管道会出现龟裂、老化等问题。
这样，随着管道的老化，管道的厚度和其他参数也会逐渐变薄，从而增加了出现渗漏的可能性。
2. 不当使用管道和管道连接处的装置常常出现由于人为损坏、不当使用等原因而引起的漏洞。
这种遭受人为损坏的管道常常是由于错误的安装引起的压力，以及不正确或不恰当的悬挂，导致连接的部分变得脆弱，进而导致渗漏。
3. 温度和压力管道的温度和压力常常是管道破损和泄漏的元凶。
管道所承受的压力和内部流体的温度，都有可能会让管道中的漏洞逐渐增大，从而导致渗漏。
二、管道渗漏的检测方法为了防范管道渗漏的发生，需要经常对管道进行检测。
以下列举了现代常见的管道渗漏检测方法：1. 声波检测法声波检测法利用极其精密的设备和技术，通过对管道内部或地下的安装的声发射传感器的监测和记录，得出管道内部发声的声波情况，便于判断管道内部有无漏洞，并将该信息汇总写入管道的检测报告。
2. 差压检测法差压检测法主要是将管道的气体或者流体通过一个特殊的管道接口置入加压的状态，通过流量计或者其他的计量仪器记录下加压前后的许多参数（如气体流量，压力等等），并通过这些参数判断管道是否有区域漏洞。
3. 气体检测法气体检测法是一种非常普遍的管道检测方法，但其也必须依赖物化或化学检测方法来确定漏洞点。
该方法主要是将管道内的气体慢慢放出，然后测量气体的数量和类型，如果检测到有可疑的气味，便可以判断出管道有漏洞的部分，并记录下漏洞的情况。

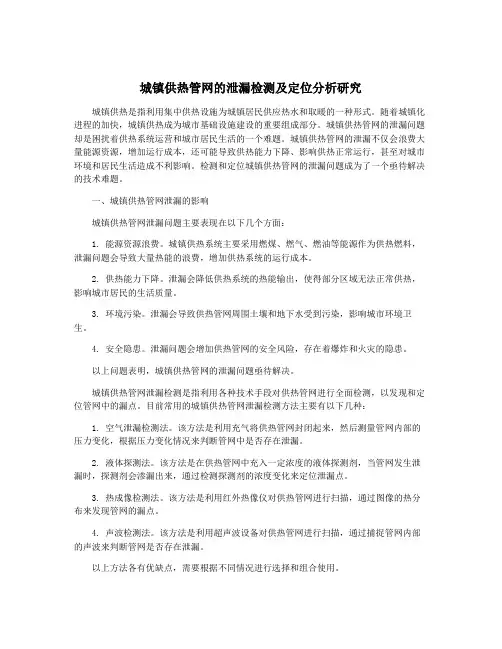

城镇供热管网的泄漏检测及定位分析研究城镇供热是指利用集中供热设施为城镇居民供应热水和取暖的一种形式。
随着城镇化进程的加快，城镇供热成为城市基础设施建设的重要组成部分。
城镇供热管网的泄漏问题却是困扰着供热系统运营和城市居民生活的一个难题。
城镇供热管网的泄漏不仅会浪费大量能源资源，增加运行成本，还可能导致供热能力下降、影响供热正常运行，甚至对城市环境和居民生活造成不利影响。
检测和定位城镇供热管网的泄漏问题成为了一个亟待解决的技术难题。
一、城镇供热管网泄漏的影响城镇供热管网泄漏问题主要表现在以下几个方面：1. 能源资源浪费。
城镇供热系统主要采用燃煤、燃气、燃油等能源作为供热燃料，泄漏问题会导致大量热能的浪费，增加供热系统的运行成本。
2. 供热能力下降。
泄漏会降低供热系统的热能输出，使得部分区域无法正常供热，影响城市居民的生活质量。
3. 环境污染。
泄漏会导致供热管网周围土壤和地下水受到污染，影响城市环境卫生。
4. 安全隐患。
泄漏问题会增加供热管网的安全风险，存在着爆炸和火灾的隐患。
以上问题表明，城镇供热管网的泄漏问题亟待解决。
城镇供热管网泄漏检测是指利用各种技术手段对供热管网进行全面检测，以发现和定位管网中的漏点。
目前常用的城镇供热管网泄漏检测方法主要有以下几种：1. 空气泄漏检测法。
该方法是利用充气将供热管网封闭起来，然后测量管网内部的压力变化，根据压力变化情况来判断管网中是否存在泄漏。
2. 液体探测法。
该方法是在供热管网中充入一定浓度的液体探测剂，当管网发生泄漏时，探测剂会渗漏出来，通过检测探测剂的浓度变化来定位泄漏点。
3. 热成像检测法。
该方法是利用红外热像仪对供热管网进行扫描，通过图像的热分布来发现管网的漏点。
4. 声波检测法。
该方法是利用超声波设备对供热管网进行扫描，通过捕捉管网内部的声波来判断管网是否存在泄漏。
以上方法各有优缺点，需要根据不同情况进行选择和组合使用。
城镇供热管网泄漏检测虽然可以发现管网中的漏点，但要想解决泄漏问题，还需要对泄漏点进行准确定位和分析。

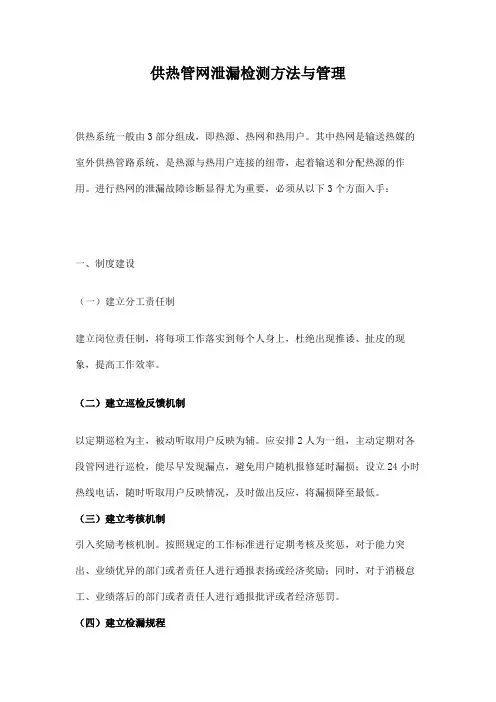

供热管网泄漏检测方法与管理供热系统一般由3部分组成，即热源、热网和热用户。
其中热网是输送热媒的室外供热管路系统，是热源与热用户连接的纽带，起着输送和分配热源的作用。
进行热网的泄漏故障诊断显得尤为重要，必须从以下3个方面入手：一、制度建设（一）建立分工责任制建立岗位责任制，将每项工作落实到每个人身上，杜绝出现推诿、扯皮的现象，提高工作效率。
（二）建立巡检反馈机制以定期巡检为主，被动听取用户反映为辅。
应安排2人为一组，主动定期对各段管网进行巡检，能尽早发现漏点，避免用户随机报修延时漏损；设立24小时热线电话，随时听取用户反映情况，及时做出反应，将漏损降至最低。
（三）建立考核机制引入奖励考核机制。
按照规定的工作标准进行定期考核及奖惩，对于能力突出、业绩优异的部门或者责任人进行通报表扬或经济奖励；同时，对于消极怠工、业绩落后的部门或者责任人进行通报批评或者经济惩罚。
（四）建立检漏规程供水管网的漏水检测必须按照一定的工作程序来进行，以下是一些必要的工作程序：1、调用管网基础资料，如图件资料等；2、熟悉管网具体情况；3、进行实地环境调查和阀拴听音工作；4、区域流量与管网压力分析调查；5、路面听音工作；6、漏水异常相关分析调查；7、漏水点确认工作；8、修复后漏水复查工作。
（五）建立检漏档案制度对每次的外业工作都做出详细的记录，统计月工作量工作成绩，年工作量工作成绩。
对所测得的每一个漏水点的漏水量、管道属性、漏水点特征等做出明确的记录。
二、队伍建设（一）建设漏水检修队伍供热企业有必要自己建立一支反应速度快、施工质最高的检漏与修漏队伍，保证检修速度和质量，必须从人员和设备两方面着手：1、人员的配置，应以自己的管网长度为主要依据，出发点是依靠自己的队伍，在正常工作情况下，能以一年为限，对全部的给水管网进行一遍检测，在漏失率复原周期内对同一段管道进行第二次检测，从而可以确保较低的漏水率。
2、要做到主动检测及时维修，必须有充足的物资保障和机械设备，应高度重视该项工作，提前做好检漏仪、车辆、电焊机、挖掘机、乙炔和强光灯等的储备，出现情况时迅速达到现场进行抢修。
