硅片相关知识简介

硅片的类型、尺寸和大小硅片的类型硅片是一种用于制造电子器件的重要材料，有多种类型。

以下是几种常见的硅片类型：1.单晶硅片：单晶硅片是指由纯度极高的硅材料制成的，具有高度晶体结构的完整硅片。

单晶硅片因其优异的电学性能而被广泛应用于半导体器件的制造。

2.多晶硅片：多晶硅片是由由多个小晶体组成的硅材料制成的硅片。

与单晶硅片相比，多晶硅片的晶体结构较为杂乱，导致电学性能略有下降。

不过，多晶硅片更便宜且生产工艺更简单，因此在一些低要求的电子器件中得到了广泛应用。

3.薄硅片：薄硅片是一种相对较薄的硅片，通常在几百微米到几毫米之间。

薄硅片因其较轻、较薄的特点，被广泛应用于可弯曲和可折叠的电子设备中。

硅片的尺寸和大小硅片的尺寸和大小取决于其用途和制造工艺。

以下是一些常见的硅片尺寸和大小选项：1.直径：硅片的直径是指硅片的外圆直径。

常见的硅片直径有2英寸（50.8毫米）、4英寸（101.6毫米）、6英寸（152.4毫米）和8英寸（203.2毫米）等。

2.厚度：硅片的厚度通常在几百微米到几毫米之间。

不同的应用需要不同的厚度，例如，用于制造集成电路的硅片通常比较薄。

硅片的发展史硅片作为半导体材料，经历了长期的发展和演变。

以下是硅片的发展历程：早期发展（20世纪中叶以前）20世纪早期，人们开始认识到硅具有良好的半导体性能，因此开始尝试使用硅制造电子器件。

然而，当时的硅片制造技术非常原始和粗糙，无法实现高质量的硅片生产。

单晶硅片的出现（20世纪中叶）20世纪50年代，随着单晶硅片生产技术的发展，人们成功地制造出了第一块完整的单晶硅片。

这标志着硅片制造技术迈入了一个新的阶段。

大规模生产（20世纪后半叶）20世纪70年代，随着半导体产业的迅猛发展，对硅片的需求急剧增长。

为了满足市场需求，人们开始进行大规模的硅片生产，采用了更高效的生产工艺和设备。

超大直径硅片（21世纪）随着电子器件尺寸的不断缩小和集成度的提高，对硅片尺寸的要求也越来越高。

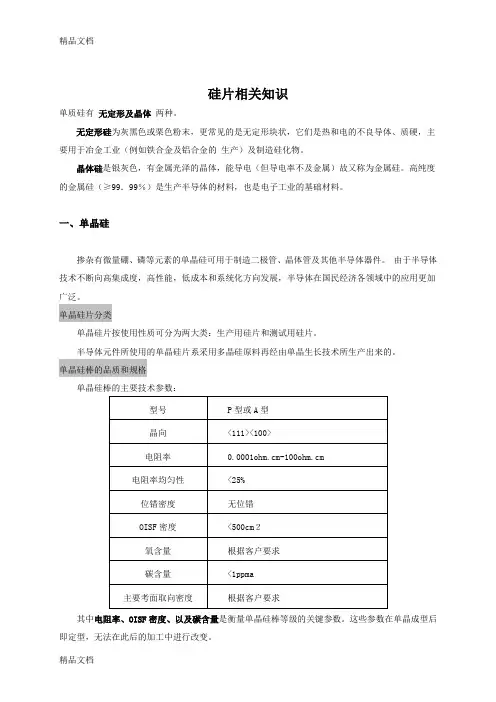

硅片相关知识单质硅有无定形及晶体两种。

无定形硅为灰黑色或栗色粉末，更常见的是无定形块状，它们是热和电的不良导体、质硬，主要用于冶金工业（例如铁合金及铝合金的生产）及制造硅化物。

晶体硅是银灰色，有金属光泽的晶体，能导电（但导电率不及金属）故又称为金属硅。

高纯度的金属硅（≥99．99％）是生产半导体的材料，也是电子工业的基础材料。

一、单晶硅掺杂有微量硼、磷等元素的单晶硅可用于制造二极管、晶体管及其他半导体器件。

由于半导体技术不断向高集成度，高性能，低成本和系统化方向发展，半导体在国民经济各领域中的应用更加广泛。

单晶硅片分类单晶硅片按使用性质可分为两大类：生产用硅片和测试用硅片。

半导体元件所使用的单晶硅片系采用多晶硅原料再经由单晶生长技术所生产出来的。

单晶硅棒的品质和规格单晶硅棒的主要技术参数：其中电阻率、OISF密度、以及碳含量是衡量单晶硅棒等级的关键参数。

这些参数在单晶成型后即定型，无法在此后的加工中进行改变。

精品文档测试方法电阻率：用四探针法。

OISF密度：利用氧化诱生法在高温、高洁净的炉管中氧化，再经过腐蚀后观察其密度进行报数。

碳含量：利用红外分光光度计进行检测。

单晶硅抛光片品质规格单晶硅抛光片的物理性能参数同硅单晶技术参数：单晶硅抛光片的表面质量：正面要求无划道、无蚀坑、无雾、无区域沾污、无崩边、无裂缝、无凹坑、无沟、无小丘、无刀痕等。

背面要求无区域沾污、无崩边、无裂缝、无刀痕精品文档精品文档精品文档精品文档二、多晶硅多晶硅所使用的原材料来自硅砂（二氧化硅）。

多晶硅的品质和规格多晶硅按外形可分为：块状多晶硅和棒状多晶硅； 等级分为：一、二、三级免洗料。

多晶硅的检测主要检测参数为电阻率、碳浓度、N 型少数载流子寿命；外形主要是块状的大小程度；结构方面要求无氧化夹层；表面需要经过酸腐蚀，结构需致密、平整，多晶硅的外观应无色斑、变色，无可见的污染物。

对于特殊要求的，还需要进行体内金属杂质含量的检测。

硅片相关知识点总结一、硅片的特性1.硅片材料：硅片是由硅单质制备而成的，硅单质是一种非金属元素，常温下呈灰色晶体，具有金属性质量良好的晶体是制备硅片的基础。

2.硅片的晶体结构：硅片具有钻石结构，在硅片结晶中，硅原子通过共价键相互连接，形成一种非常坚固稳定的结构。

3.硅片的电学特性：硅片是半导体材料，它在室温下的电导率介于导体和绝缘体之间。

硅片的电导率可以通过掺杂来调节，掺杂后的硅片可以得到P型硅片和N型硅片。

4.硅片的热学特性：硅片的热导率很高，因此可以很好地传导热量，这使得硅片在集成电路等高密度电子器件中有着重要的应用。

5.硅片的光学特性：硅片是半透明材料，对不同波长的光有不同的透射率和反射率。

这些特性使得硅片在太阳能电池等光电器件中有着广泛的应用。

二、硅片的制备工艺1.单晶硅片的制备：单晶硅片是通过在高温下将硅石熔融后缓慢冷却得到的，在冷却过程中控制温度和降温速率，使得硅原子按照晶格结构有序排列。

2.多晶硅片的制备：多晶硅片是通过将熔融的硅融料浇铸在铸模中制备成块状，再通过多次拉拔、切割和去除表面缺陷等加工工艺得到的。

3.硅片的清洗和处理：制备好的硅片需要进行严格的清洗和表面处理，以去除表面的污染物和缺陷，增强硅片的电学和光学性能。

4.硅片的加工和切割：硅片需要根据具体的用途进行加工和切割，例如晶圆的制备、太阳能电池板和集成电路的制备等。

三、硅片在电子器件中的应用1.集成电路：硅片是集成电路的基础材料，通过在硅片上沉积不同的材料和通过光刻、蒸镀等工艺，制备出晶体管、电容器、电阻器等微小电子器件。

2.太阳能电池：硅片是太阳能电池的主要材料之一，通过在硅片上沉积P型或N型硅层，并加工形成PN结，吸收太阳光能产生电流，实现太阳能的转换。

3.光电器件：硅片在光电器件中也有广泛的应用，例如感光元件、光耦合器、激光器等，利用硅片对光的敏感性和半导体特性，实现光信号的检测与处理。

四、硅片相关的新技术和发展趋势1.硅片的微纳加工：随着微纳加工技术的不断发展，硅片的微纳加工工艺也在不断完善，可以制备出更加微小精密的电子器件，实现高集成度、高性能和小尺寸化。

硅片知识点总结1. 硅片的概念硅片是一种重要的半导体材料，被广泛应用于电子、光电子等领域。

硅片的主要成分是硅元素，具有优良的电子特性和光学特性，因此被广泛用于制造集成电路、光伏电池、LED等产品。

2. 硅片的制备硅片的制备主要包括晶体生长、切割、抛光等工艺。

首先，通过化学气相沉积或单晶生长炉等方法，在硅溶液中生长出大尺寸的硅单晶棒。

然后，利用锯片将硅单晶棒切割成薄片，再通过化学机械抛光等工艺对硅片表面进行精细加工，最终形成高质量的硅片。

3. 硅片的特性硅片具有优良的电子特性和光学特性，主要包括以下几个方面：（1）电子特性：硅片是一种半导体材料，具有一定的导电性能。

经过掺杂或特殊处理后，硅片可以具有N型或P型的电子特性，广泛用于制造集成电路等电子产品。

（2）光学特性：硅片在可见光和红外光范围具有很好的透光性，因此被广泛应用于光伏电池、光电器件等领域。

此外，硅片还具有较高的折射率和低的光学吸收系数，使其成为一种优良的光学材料。

4. 硅片的应用硅片作为半导体材料，被广泛应用于电子、光电子等领域，主要包括以下几个方面：（1）集成电路：硅片是制造集成电路的基础材料，通过光刻、离子注入、金属蒸镀等工艺，在硅片表面上制造出晶体管、电容器、电阻器等元器件，从而实现电子器件的集成化和微小化。

（2）光伏电池：硅片是光伏电池的主要材料，通过将硅片制成P-N结，当受到阳光照射时会产生光伏效应，将光能转换为电能，从而产生电流。

（3）LED：硅片还被用于制造LED器件，通过在硅片表面上沉积金属电极和发光层等材料，实现LED的发光。

5. 硅片的发展趋势随着科技的发展和需求的不断变化，硅片的应用领域和产品性能也在不断创新和发展，主要包括以下几个方面：（1）微电子器件：随着半导体工艺的不断精进和升级，微电子器件对硅片的要求也在不断提高，需要更高的晶格纯度和表面平整度。

（2）光伏材料：随着清洁能源的发展，光伏电池对硅片的要求也在不断增加，需要更高的光电转换效率和稳定性。

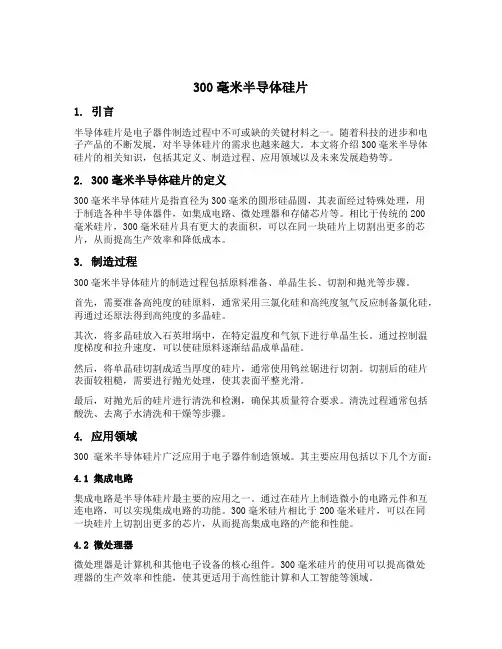

300毫米半导体硅片1. 引言半导体硅片是电子器件制造过程中不可或缺的关键材料之一。

随着科技的进步和电子产品的不断发展，对半导体硅片的需求也越来越大。

本文将介绍300毫米半导体硅片的相关知识，包括其定义、制造过程、应用领域以及未来发展趋势等。

2. 300毫米半导体硅片的定义300毫米半导体硅片是指直径为300毫米的圆形硅晶圆，其表面经过特殊处理，用于制造各种半导体器件，如集成电路、微处理器和存储芯片等。

相比于传统的200毫米硅片，300毫米硅片具有更大的表面积，可以在同一块硅片上切割出更多的芯片，从而提高生产效率和降低成本。

3. 制造过程300毫米半导体硅片的制造过程包括原料准备、单晶生长、切割和抛光等步骤。

首先，需要准备高纯度的硅原料，通常采用三氯化硅和高纯度氢气反应制备氯化硅，再通过还原法得到高纯度的多晶硅。

其次，将多晶硅放入石英坩埚中，在特定温度和气氛下进行单晶生长。

通过控制温度梯度和拉升速度，可以使硅原料逐渐结晶成单晶硅。

然后，将单晶硅切割成适当厚度的硅片，通常使用钨丝锯进行切割。

切割后的硅片表面较粗糙，需要进行抛光处理，使其表面平整光滑。

最后，对抛光后的硅片进行清洗和检测，确保其质量符合要求。

清洗过程通常包括酸洗、去离子水清洗和干燥等步骤。

4. 应用领域300毫米半导体硅片广泛应用于电子器件制造领域。

其主要应用包括以下几个方面：4.1 集成电路集成电路是半导体硅片最主要的应用之一。

通过在硅片上制造微小的电路元件和互连电路，可以实现集成电路的功能。

300毫米硅片相比于200毫米硅片，可以在同一块硅片上切割出更多的芯片，从而提高集成电路的产能和性能。

4.2 微处理器微处理器是计算机和其他电子设备的核心组件。

300毫米硅片的使用可以提高微处理器的生产效率和性能，使其更适用于高性能计算和人工智能等领域。

4.3 存储芯片存储芯片用于数据存储和读写操作，包括闪存、动态随机存取存储器（DRAM）和非易失性存储器（NVM）等。

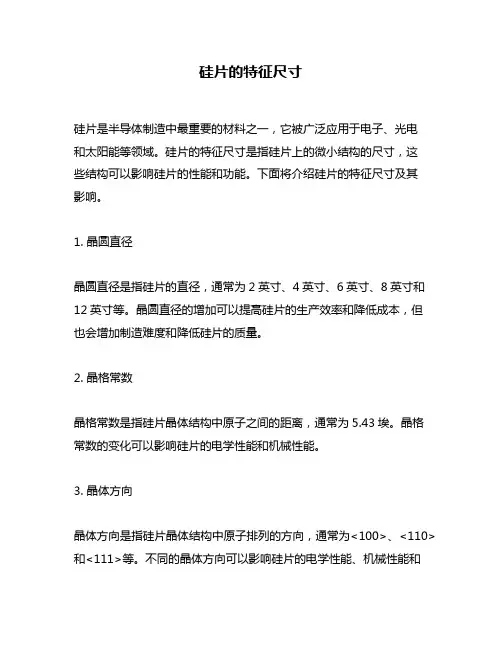

硅片的特征尺寸
硅片是半导体制造中最重要的材料之一，它被广泛应用于电子、光电
和太阳能等领域。

硅片的特征尺寸是指硅片上的微小结构的尺寸，这
些结构可以影响硅片的性能和功能。

下面将介绍硅片的特征尺寸及其
影响。

1. 晶圆直径
晶圆直径是指硅片的直径，通常为2英寸、4英寸、6英寸、8英寸和12英寸等。

晶圆直径的增加可以提高硅片的生产效率和降低成本，但也会增加制造难度和降低硅片的质量。

2. 晶格常数
晶格常数是指硅片晶体结构中原子之间的距离，通常为5.43埃。

晶格常数的变化可以影响硅片的电学性能和机械性能。

3. 晶体方向
晶体方向是指硅片晶体结构中原子排列的方向，通常为<100>、<110>和<111>等。

不同的晶体方向可以影响硅片的电学性能、机械性能和
光学性能。

4. 晶体缺陷
晶体缺陷是指硅片晶体结构中的缺陷，如晶界、位错和空位等。

晶体缺陷可以影响硅片的电学性能、机械性能和光学性能。

5. 掺杂浓度
掺杂浓度是指硅片中掺杂材料的浓度，如硼、磷和氮等。

掺杂浓度的变化可以影响硅片的电学性能和光学性能。

6. 金属污染
金属污染是指硅片中金属杂质的含量，如铁、铜和铝等。

金属污染可以影响硅片的电学性能和机械性能。

总之，硅片的特征尺寸是影响硅片性能和功能的重要因素。

在硅片制造过程中，需要控制这些特征尺寸，以保证硅片的质量和性能。

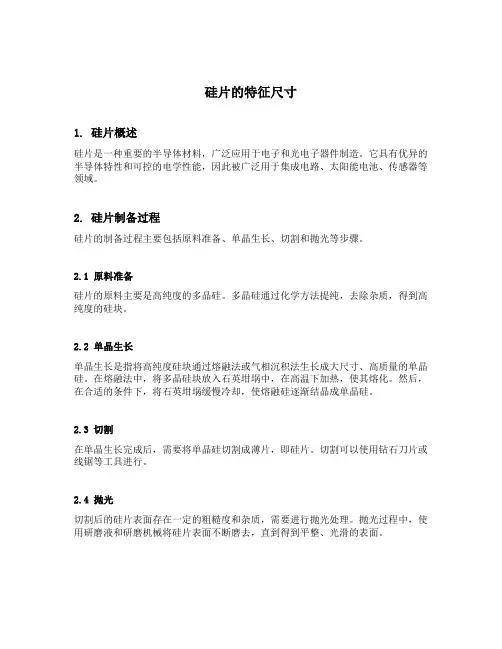

硅片的特征尺寸1. 硅片概述硅片是一种重要的半导体材料，广泛应用于电子和光电子器件制造。

它具有优异的半导体特性和可控的电学性能，因此被广泛用于集成电路、太阳能电池、传感器等领域。

2. 硅片制备过程硅片的制备过程主要包括原料准备、单晶生长、切割和抛光等步骤。

2.1 原料准备硅片的原料主要是高纯度的多晶硅。

多晶硅通过化学方法提纯，去除杂质，得到高纯度的硅块。

2.2 单晶生长单晶生长是指将高纯度硅块通过熔融法或气相沉积法生长成大尺寸、高质量的单晶硅。

在熔融法中，将多晶硅块放入石英坩埚中，在高温下加热，使其熔化。

然后，在合适的条件下，将石英坩埚缓慢冷却，使熔融硅逐渐结晶成单晶硅。

2.3 切割在单晶生长完成后，需要将单晶硅切割成薄片，即硅片。

切割可以使用钻石刀片或线锯等工具进行。

2.4 抛光切割后的硅片表面存在一定的粗糙度和杂质，需要进行抛光处理。

抛光过程中，使用研磨液和研磨机械将硅片表面不断磨去，直到得到平整、光滑的表面。

3. 硅片的特征尺寸硅片的特征尺寸是指其在制造过程中所需的关键尺寸参数。

这些参数对于器件性能和制造工艺有重要影响。

3.1 直径硅片的直径是指切割后的圆形硅片的直径大小。

常见的硅片直径有2英寸、4英寸、6英寸、8英寸等。

随着技术进步，硅片直径逐渐增大，以提高集成度和降低制造成本。

3.2 厚度硅片的厚度是指切割后薄片的厚度大小。

常见的硅片厚度有0.5毫米、0.3毫米、0.2毫米等。

硅片的厚度对于器件性能和制造工艺都有重要影响，较薄的硅片可以提高器件速度和降低功耗。

3.3 表面粗糙度硅片的表面粗糙度是指硅片表面的平整程度。

通常使用Ra值来描述表面粗糙度，Ra值越小表示表面越光滑。

表面粗糙度对于光电子器件尤其重要，因为它直接影响到光学性能。

3.4 掺杂浓度硅片的掺杂浓度是指在制备过程中向硅中引入掺杂物的浓度。

掺杂可以改变硅片的导电性能，并用于制造PN结、MOS结构等器件。

常见的掺杂物有磷、硼等。

硅片相关知识单质硅有无定形及晶体两种。

无定形硅为灰黑色或栗色粉末，更常见的是无定形块状，它们是热和电的不良导体、质硬，主要用于冶金工业（例如铁合金及铝合金的生产）及制造硅化物。

晶体硅是银灰色，有金属光泽的晶体，能导电（但导电率不及金属）故又称为金属硅。

高纯度的金属硅（≥99．99％）是生产半导体的材料，也是电子工业的基础材料。

一、单晶硅掺杂有微量硼、磷等元素的单晶硅可用于制造二极管、晶体管及其他半导体器件。

由于半导体技术不断向高集成度，高性能，低成本和系统化方向发展，半导体在国民经济各领域中的应用更加广泛。

单晶硅片分类单晶硅片按使用性质可分为两大类：生产用硅片和测试用硅片。

半导体元件所使用的单晶硅片系采用多晶硅原料再经由单晶生长技术所生产出来的。

单晶硅棒的品质和规格单晶硅棒的主要技术参数：其中电阻率、OISF密度、以及碳含量是衡量单晶硅棒等级的关键参数。

这些参数在单晶成型后即定型，无法在此后的加工中进行改变。

测试方法电阻率：用四探针法。

OISF密度：利用氧化诱生法在高温、高洁净的炉管中氧化，再经过腐蚀后观察其密度进行报数。

碳含量：利用红外分光光度计进行检测。

单晶硅抛光片品质规格单晶硅抛光片的物理性能参数同硅单晶技术参数：单晶硅抛光片的表面质量：正面要求无划道、无蚀坑、无雾、无区域沾污、无崩边、无裂缝、无凹坑、无沟、无小丘、无刀痕等。

背面要求无区域沾污、无崩边、无裂缝、无刀痕3二、多晶硅多晶硅所使用的原材料来自硅砂（二氧化硅）。

多晶硅的品质和规格多晶硅按外形可分为：块状多晶硅和棒状多晶硅；等级分为：一、二、三级免洗料。

多晶硅的检测主要检测参数为电阻率、碳浓度、N型少数载流子寿命；外形主要是块状的大小程度；结构方面要求无氧化夹层；表面需要经过酸腐蚀，结构需致密、平整，多晶硅的外观应无色斑、变色，无可见的污染物。

对于特殊要求的，还需要进行体内金属杂质含量的检测。

硅锭的规格与参数目前我们所生产的硅锭有420kg、480kg两种规格：420kg可以开方为25块156*156mm的小方锭480kg可以开方为36块156*156mm的小方锭多晶硅生产设备有：原料提纯塔干法提纯塔间歇塔换热器槽罐淋洗塔吸收塔脱吸塔活性炭吸附塔还原炉制氢设备板式换热器氢压机燃气锅炉低温制冷机组制氮机溴化锂机组空压机还原炉变压器还原炉电气硅芯炉冷却塔石墨煅烧炉循环水泵等。

55cis硅片规格
摘要：
1.55cis 硅片的基本信息
2.55cis 硅片的特点
3.55cis 硅片的应用领域
正文：
一、55cis 硅片的基本信息
55cis 硅片，又称为太阳能电池硅片，是一种高纯度、单晶硅片，广泛应用于太阳能电池制造行业。

其中，“55”代表了硅片的硼含量，即硼含量为55ppm；“cis”则代表了硅片的生产工艺，即采用连续铸锭法生产。

这种硅片因其高纯度、优异的电性能以及良好的机械性能，成为了太阳能电池制造领域的首选材料。

二、55cis 硅片的特点
1.高纯度：55cis 硅片的纯度高达99.9999%，这意味着在硅片中，杂质元素的含量非常低，可以有效降低太阳能电池的串联电阻，提高电池的转换效率。

2.优异的电性能：由于其高纯度，55cis 硅片具有较高的载流子浓度和较低的复合速度，可以有效提高太阳能电池的开路电压和短路电流，从而提高电池的转换效率。

3.良好的机械性能：55cis 硅片具有较高的抗拉强度和抗弯强度，这使得硅片在加工过程中不易破损，有利于提高太阳能电池的生产效率。

三、55cis 硅片的应用领域
55cis 硅片主要应用于太阳能电池制造领域。

随着全球对可再生能源的需求不断增长，55cis 硅片的市场需求也呈现出持续上升的趋势。

此外，55cis 硅片还应用于其他光电子器件的制造，如光电二极管、光电三极管等。

总之，55cis 硅片凭借其高纯度、优异的电性能和良好的机械性能，成为了太阳能电池制造领域的理想材料。

01 –什么是硅片？为什么硅片表面如此光滑？硅片，又称为晶圆，是制造芯片和各种半导体器件的重要原材料。

晶圆通常拥有完美抛光的表面，宛如镜面或者珠宝，那为什么要将晶圆打磨得如此光滑？晶圆打磨后被切分成一枚枚芯片，制程中反复将晶圆打磨抛光，是为了满足生产中的平坦化需要，尤其是光刻过程中的晶圆表面更是要求极致的平坦。

随着芯片制程的缩小，光刻机的镜头要实现纳米级的成像分辨率，需要增大镜片的数值孔径，但同时会导致焦深下降。

要保证光刻图像清晰，晶圆表面的高低起伏必须落在焦深范围内。

因此晶圆表面不够平坦，厚度不平均，将导致高低处的光刻出现问题。

02- 什么是 CMP 技术？芯片厂最主要的抛光技术叫做化学机械研磨或者化学机械平坦化，简称 CMP。

CMP 工艺过程中，晶圆被固定在仪器，面朝下压在抛光垫上进行旋转打磨，期间注入抛光液，让晶圆表层充分腐蚀氧化后再物理去除，最终打磨极致光滑的表面。

抛光液和抛光垫是 CMP 技术的核心。

（1）抛光液抛光液的配方属于厂商机密，一般由液态的刻蚀溶剂、分散剂、ph 调节剂和固态的细小磨料组成。

在研磨过程中，腐蚀性溶液负责软化晶圆表面，因此液体中的各种湿法化学品的纯度、配比和浓度变化的控制都要非常精细，才能保证稳定的腐蚀速度，实现较高的选择比。

抛光液中的固体磨料用来帮助机械打磨，定量去除被腐蚀的表面。

分散剂是为了防止抛光液中的小颗粒发生沉降和聚集。

抛光液必须现场调配，立即使用。

通过测量容积或液位实时确保各种成分的配比，实现现配现磨。

先进的芯片制程采用非接触式的称重计量法来做配比，采用自动化的高精密称重模块来实现每次 0.5g 的调配精度。

* 高精度称重解决方案* 耐颗粒物、耐腐蚀的 pH 传感器系列配置好的抛光液再通过密度，pH 值等检测后，在打磨过程中持续注入，让液体时刻保持流动，有效带走研磨中产生的热量和碎屑。

因此抛光液是一种消耗品，制成越是精密，废液越难回收。

（2）抛光垫抛光垫也是一种需要定期更换的耗材。

硅片等级分类及标准硅片是集成电路的基础材料，是制造半导体器件的重要材料之一。

硅片的等级分类及标准是半导体制造过程中非常关键和重要的一环，直接关系到半导体产品的质量和成本。

硅片等级分类硅片的等级主要通过各种标准来进行分类。

当前国际上应用的硅片等级分类主要有以下几种：1.根据表面洁净度分为：A级、B级、C级、D级、E级等五个等级。

其中，A级由于表面完全无污染，且基材完全无任何缺陷，成本最高；B级、C级和D级等级的硅片表面存在一定程度的杂质、缺陷和污染，成本逐步降低；E级硅片则为工作功能不完全的次品，成本最低。

2.根据晶体结构和纯度分为：单晶硅、多晶硅、低纯度硅、镁掺杂硅、磷掺杂硅等多个等级。

其中，单晶硅与多晶硅是半导体器件的主要基材，生产难度和成本都比较高；而低纯度硅、镁掺杂硅、磷掺杂硅等则是用于低端产品的制作，成本相对较低。

3.根据尺寸来分为：50~150mm低压硅片、200mm高压硅片、300mm超大硅片等。

随着制造工艺的不断进步和提升，硅片的尺寸也在不断规模化，浇铸技术不断推陈出新，硅片的尺寸也越来越大。

硅片标准硅片的等级分类通常是基于性能和价格的总体平衡，硅片标准则是要确保每一块硅片都符合严格的技术要求，以保证半导体器件的正常工作。

1.物理特性标准：硅片的物理外观符合一定规范，例如：表面平整度误差不超过±0.2毫米、表面质量达到一定标准、边缘息缺口宽度不超过0.5毫米等。

2.电学特性标准：硅片的电性能符合一定范围，例如：电阻、电容、漏电流、介电常数等都符合一定要求。

3.晶体学特性标准：硅片的晶体结构特性符合一定标准，例如：杂质杂交浓度、半径波动、晶粒尺寸、晶胞堆叠差等。

4.化学特性标准：硅片的元素杂质浓度、Cu杂质浓度、水分、Na浓度等也需要符合一些规定标准。

综上所述，硅片等级分类及标准是半导体制造中非常重要的环节。

通过严格的硅片等级分类，我们可以根据不同的性能和价格，选择不同等级的硅片用于生产。
