建筑图纸知识：建筑图纸中的尺度和比例建筑图纸是建筑设计的重要基础，它是建筑师将设计想法具象化的工具之一。

在制作建筑图纸的过程中，尺度和比例是非常重要的概念。

一、建筑图纸中的尺度尺度是指图纸上表示实际物体大小的比例关系。

图纸尺寸越小，代表的空间尺寸就越大。

建筑图纸中常见的尺度有：1:100、1:50、1:20、1:10、1:5等。

其中，1:100的尺度称为“百分之一尺度”，表示图上的1毫米代表实际尺寸的100毫米（1米），1:50的尺度称为“五十分之一尺度”，表示图上的1毫米代表实际尺寸的50毫米（半米）等等。

建筑师在制作图纸时需要根据实际情况，选择合适的尺度。

如果需要描述整栋建筑的外观，则可以选用1:100的尺度；如果需要描述某一局部区域的细节，则可以选用更大的尺度。

二、建筑图纸中的比例比例是指图纸上多个元素之间的大小关系。

例如，建筑图纸中的建筑物、道路、景观等，它们在图纸上之间的大小比例，就是比例关系。

比例是一种相对的概念，通常用分数或者比值表示。

在建筑图纸中，比例的选择首先要考虑的是整个建筑体量和空间的协调性。

为了保证建筑物的比例协调和和谐美观，常选择较小的比例。

同时，对于建筑物内部的局部空间，为了清晰表达设计意图，可以采用适当较大的比例。

三、尺度和比例的关系尺度和比例是建筑图纸中最基础的概念，二者有密切的关系。

尺度确定了图纸上的尺寸，而比例则决定了图纸上元素之间的大小关系。

在制作建筑图纸时，一般先按照规定的尺度绘制图纸，然后依据设计意图，按照比例的关系确定不同元素在图纸上的大小位置。

这两者的合理运用能够保证建筑图纸的准确性和可读性。

四、尺度和比例的应用1.建筑设计阶段：在建筑初始设计阶段，需要绘制各种方案图、示意图和进度表。

这些图纸往往依据不同需求使用不同的尺度和比例来表达设计意图。

2.建筑施工阶段：建筑施工中需要制作各种施工图、构造图和安装图纸，建筑师要根据实际情况选择合适的尺度和比例，保证施工图的准确性和可行性。

建筑中的尺度与比例建筑是一门融合了艺术与工程的学科。

而在建筑设计的过程中，尺度与比例的运用是非常关键的。

尺度是将建筑物从真实的物理空间转化为模型或图纸上的具体物体，而比例则体现了建筑物不同部位之间的比例关系。

因此，尺度和比例是建筑设计的重要组成部分，在建筑中起着重要的作用。

一、尺度在建筑设计中的运用在建筑设计中，尺度通常被用来表示建筑物的大小或比例。

在建筑设计中使用的尺度通常与实际尺寸不同，比如通常使用1:50或1:100的比例尺，在这些比例尺中，一段10米长的墙可能只有10厘米长，但比例上是准确的。

在建筑选址和规划阶段，建筑师通常会使用地形图、城市总体规划图等大比例尺的图纸来设计建筑物最合适的位置、方向及高度等。

而在细化设计中，设计师则会利用更小比例尺的图纸来表现出建筑内部空间的局部细节。

此外，尺度的运用还可以改变人们对空间的感觉和体验。

例如，大比例尺下庭院会显得更加宽敞明亮，人会感到身处于一个更开放的空间中；而小比例尺下的庭院则会显得更加私密，更适合用来平衡整体建筑的比例感。

二、比例在建筑设计中的运用比例与尺度密切相关，当设计师使用不同比例的图纸来设计建筑结构时，就会有不同的比例关系。

比例是指建筑物的构成部分之间的尺寸关系。

在建筑设计中，比例是设计师应用的一个重要的工具，可以用来达到构筑和谐、统一的效果。

建筑中的比例关系可以表现为建筑全体的比例关系、建筑的室内与外部比例关系、建筑中各个部分的比例等。

建筑比例的合理运用，可以让建筑建筑更加和谐，使建筑看起来更具完美的比例感。

正如国际著名建筑师莱·科布西耶（Le Corbusier）所言：“良好的比例是建筑师所力求的，通过良好的比例处理,使建筑物从不同的角度和距离看起来都美丽、和谐。

”三、尺度和比例在建筑中的实际运用尺度和比例不仅在建筑设计中发挥了重要作用，也在建筑完成后更能体现出来。

例如，在设计过程中，建筑师会通过尺度和比例的运用给对建筑物的方式、布局、形态等进行完善；而完成后，则可通过建筑物各部分的尺寸和比例感来得出建筑是否符合设计预期的目的。

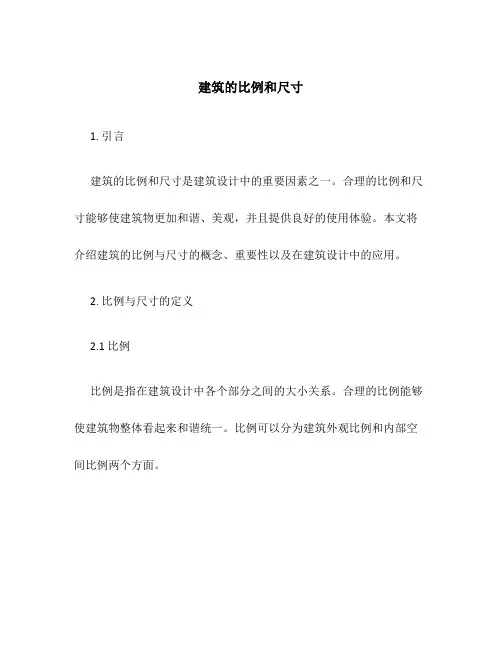

建筑的比例和尺寸1. 引言建筑的比例和尺寸是建筑设计中的重要因素之一。

合理的比例和尺寸能够使建筑物更加和谐、美观，并且提供良好的使用体验。

本文将介绍建筑的比例与尺寸的概念、重要性以及在建筑设计中的应用。

2. 比例与尺寸的定义2.1 比例比例是指在建筑设计中各个部分之间的大小关系。

合理的比例能够使建筑物整体看起来和谐统一。

比例可以分为建筑外观比例和内部空间比例两个方面。

2.2 尺寸尺寸是指建筑设计中各个部分的具体大小。

尺寸的大小会直接影响到建筑物的功能性和使用效果。

3. 建筑比例的重要性3.1 美学效果合理的建筑比例能够使建筑物看起来更加美观、和谐。

比例失衡会给人一种不协调的感觉，影响建筑物的美学效果。

3.2 功能性建筑物的各个部分的比例要与功能相匹配。

例如，住宅建筑中卧室、客厅、厨房等各个空间的比例要能够满足人们的居住需求。

3.3 使用体验合理的建筑比例能够提供良好的使用体验。

例如，商业建筑中购物区域与人流通道的比例要合理，以方便顾客的使用和流动。

4. 建筑尺寸的重要性4.1 功能性建筑尺寸直接关系到建筑物的功能性。

合理的尺寸能够满足建筑物的使用需求，使其满足人们的居住、工作或娱乐等需求。

4.2 空间利用率建筑尺寸的大小会影响空间的利用率。

尺寸太小会导致空间局促，尺寸太大会造成空间浪费。

合理的尺寸能够最大程度地利用空间。

4.3 施工成本建筑尺寸的大小也会影响施工成本。

尺寸较大的建筑物需要更多的材料和劳动力，从而增加施工成本。

合理的尺寸能够在满足功能的基础上控制成本。

5. 建筑比例和尺寸在设计中的应用5.1 比例的应用在建筑设计中，比例的应用无处不在。

设计师需要考虑外观比例、空间比例和细部比例等方面。

在设计过程中，设计师可以使用CAD软件进行比例的调整和优化。

5.2 尺寸的应用在建筑设计中，尺寸的应用也非常重要。

设计师需要根据建筑物的功能和使用需求确定各个空间的尺寸。

在施工阶段，建筑师需要与工程师和施工团队进行密切合作，确保尺寸的准确执行。

建筑设计中的建筑尺度与比例在建筑设计中，建筑尺度与比例是非常重要的概念。

它们是建筑师在设计过程中所考虑的关键要素，直接影响着建筑物的外观、结构和空间布局。

本文将探讨建筑尺度与比例的概念以及在建筑设计中的应用。

一、建筑尺度建筑尺度是指建筑物在现实世界中的大小与比例关系。

它是建筑师根据设计要求和功能需求而确定的，既要满足使用者的需求，又要与周围环境相协调。

建筑尺度的确定需要考虑多个因素，如功能、场地限制、人体工程学等。

在功能上，建筑尺度要能够满足建筑物内部各功能区域的需求，如公共空间、私人空间、交通流线等。

同时，建筑尺度还需要考虑场地的限制，如地块大小、地形地貌等因素。

此外，建筑尺度还要符合人体工程学的要求。

建筑师需要考虑人体的大小、活动范围、工作效率等因素，以确保建筑物的使用舒适度和实用性。

二、建筑比例建筑比例是指建筑物各部分之间以及与整体之间的大小比例关系。

它决定了建筑物的外观形态和空间感。

建筑比例的确定需要考虑建筑的功能、风格和表达手法等因素。

在功能上，建筑比例需要符合各个功能部分的要求，如门窗尺寸与功能区域的关系、天花板高度与房间尺寸的关系等。

在风格上，建筑比例可以传达出建筑师所追求的审美意境和情感表达。

不同的建筑风格有不同的比例要求，如古典建筑追求庄重和对称，现代建筑注重简洁和流畅。

建筑师需要根据建筑风格来调整建筑比例，以达到所追求的效果。

除此之外，表达手法也是影响建筑比例的因素之一。

建筑师可以通过改变建筑部件的比例关系，创造出不同的空间效果和视觉效果，从而营造出独特的建筑氛围。

三、建筑尺度与比例的应用建筑尺度与比例在建筑设计中有广泛的应用。

在建筑物的立面设计中，建筑师通过控制建筑物的比例关系，创造出丰富的空间感和层次感。

建筑师可以通过在立面上设置不同的比例尺度，强调建筑物的主体部分，使其更加突出，并与周围环境相协调。

在空间布局上，建筑师需要根据不同功能区域的尺度要求，合理划分和组织空间。

古建筑尺寸比解读2018.11.231、古建筑的柱子的高度与直径是有一定比例关系的，柱高与面阔也有一定比例。

（1）明清小式大木建筑，如七檩或六檩小式，明间面阔与柱高的比例为10：8；柱高与柱径的比例为11：1；五檩、四檩小式建筑，面阔与柱高之比为10：7。

另一种说法是柱高与柱径的比例为10：1，想想很多地方是变通的，是活的，没有完全的定式，因此都可。

（续）（2）明清大式大木以斗口倍数比例为模数，带斗拱建筑。

2、收分：中国古代的圆柱子上下两端直径是不相等的，除去瓜柱一类短柱外，任何柱子都不是上下等径的圆柱体，而是根部略粗，顶部略细，这种作法，称为“收溜”又称“收分”。

柱子做出收分，即稳定又轻巧。

小式建筑收分的大小一般为柱高的1/100，（柱高为3米，收分为3厘米，假定柱根直径为27厘米，柱头收分后直径为24厘米）。

大式建筑柱子的收分规定为1/1000。

3、侧角：为了加强建筑的整体稳定性，古建筑最外一圈的柱子的下脚通常要向外侧移出一定的尺寸，使外檐柱子的上端略向内侧倾斜，这种作法称为“侧脚”或“掰升”。

清代建筑柱子的侧脚尺寸与收分尺寸基本相同，即“溜多少，升多少”。

（外檐的柱脚中线按原设计尺寸向外侧移出柱高的1/100（或7/1000）并将移出后的位置作为柱子下脚的中轴线，而柱头的位置仍保持原位不动，这样就出现了柱根、柱头两个平面位置）柱子侧脚是在原设计尺寸的基础上将柱根向外侧移动。

4、榫卯榫卯连接是中国古建木结构的一大特点，中华匠人在对木、石等器具的架构中运用了榫卯。

榫卯的种类很多，应用在不同的位置叫法和作法也不同：（1）固定垂直构件的管脚榫、套顶榫；（2）垂直构件与水平构件连接的馒头榫、燕尾榫、箍头榫、透榫、半透榫、大进小出榫；（3）水平构件相交时用的：燕尾榫、刻半榫、卡腰榫、正交桁碗；（4）水平与倾斜构件重叠做稳固作用的：栽销榫、穿销榫；（5）水平与倾斜构件半叠时用的斜交桁碗、扒梁刻榫、刻半压掌榫；（6）门扇用：银锭扣、穿带、抄手带、裁口、龙凤榫；（7）斜交支撑构件的搭掌榫；榫卯的应用是古人在使用木材的过程中逐步优化发展起来的，今天的梁架结构更是千年的优化中脱颖而出的，榫卯的优点是拉结、稳固、防震抗震。

建筑设计中的建筑比例与尺度关系建筑比例和尺度是建筑设计中非常重要的概念，直接影响着建筑物的整体效果和观感。

合理的建筑比例和尺度关系能够使建筑物在视觉上更加平衡和谐，给人一种美的享受。

本文将从建筑比例和尺度的定义、重要性以及在建筑设计中的应用等方面进行探讨。

一、建筑比例与尺度的定义建筑比例是指建筑物在整体结构和构造上的各部分之间的比例关系，包括长度、宽度、高度等方面的比例。

建筑比例是建筑设计中的基本要素之一，它直接决定了建筑物的整体外观和内部空间的布局。

建筑尺度是指建筑物在实际尺寸和视觉感知上的比例关系，即建筑物在实际尺寸上的缩小或放大比例。

尺度是通过建筑物的模型或绘图来表示的，它可以使人们更直观地感受到建筑物的大小和形状。

二、建筑比例与尺度的重要性建筑比例和尺度是保证建筑物视觉效果和空间布局的关键因素，它们能够使建筑物在整体上显得和谐、平衡。

合理的建筑比例和尺度能够给人一种美的享受，同时也能够提高建筑物的实用性和舒适度。

当建筑物的各个部分比例协调一致时，整个建筑物看起来非常舒适，给人一种平衡和谐的感觉。

反之，如果建筑物的比例不协调，会给人一种紊乱和不舒适的感觉。

因此，在建筑设计中，合理处理建筑比例和尺度关系非常重要。

三、建筑比例与尺度在建筑设计中的应用1. 外观设计在建筑的外观设计中，建筑师需要合理运用建筑比例和尺度，使建筑物的外观在视觉上显得和谐和美观。

比如，在设计高楼大厦时，需要合理处理楼体的高度与立面的细部装饰，使得整个建筑物看起来不仅高大气派，还不失细腻和精致。

2. 室内空间设计在建筑的室内空间设计中，建筑师需要根据建筑比例和尺度来确定各个功能区域的大小和布局。

比如，在设计一个公共会议室时，需要根据参会人数和实际需要的空间来确定大厅的面积，同时要合理安排座位和其他设施，以保证参会人员的舒适度和使用效果。

3. 建筑结构设计建筑比例和尺度在建筑的结构设计中也起着重要作用。

建筑物的结构设计需要根据建筑比例和尺度来确定梁柱的尺寸、墙体的厚度等，以保证建筑物的稳定性和耐久性。
