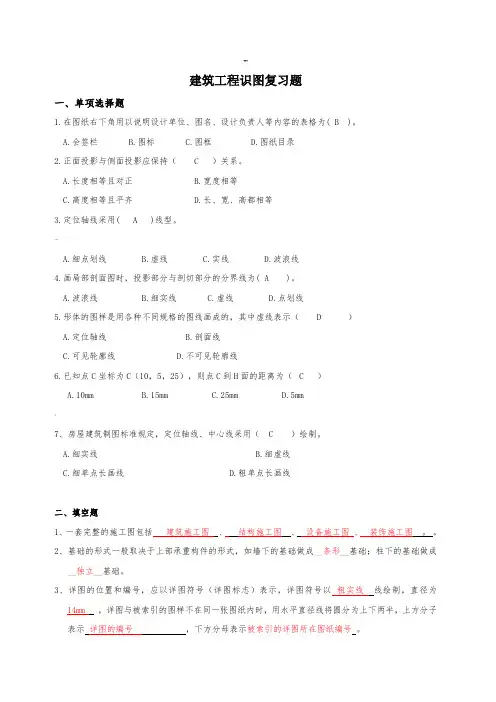

…建筑工程识图复习题一、单项选择题1.在图纸右下角用以说明设计单位、图名、设计负责人等内容的表格为( B )。

A.会签栏B.图标C.图框D.图纸目录2.正面投影与侧面投影应保持（ C ）关系。

A.长度相等且对正B.宽度相等C.高度相等且平齐D.长、宽、高都相等3.定位轴线采用( A )线型。

…A.细点划线B.虚线C.实线D.波浪线4.画局部剖面图时，投影部分与剖切部分的分界线为( A )。

A.波浪线B.细实线C.虚线D.点划线5.形体的图样是用各种不同规格的图线画成的，其中虚线表示（ D ）A.定位轴线B.剖面线C.可见轮廓线D.不可见轮廓线6.已知点C坐标为C（10，5，25），则点C到H面的距离为（ C ）A.10mmB.15mmC.25mmD.5mm；7、房屋建筑制图标准规定，定位轴线、中心线采用（ C ）绘制。

A.细实线B.细虚线C.细单点长画线D.粗单点长画线二、填空题1、一套完整的施工图包括建筑施工图、结构施工图、设备施工图、装饰施工图。

2、基础的形式一般取决于上部承重构件的形式，如墙下的基础做成__条形__基础；柱下的基础做成__独立__基础。

3、详图的位置和编号，应以详图符号（详图标志）表示，详图符号以粗实线线绘制，直径为14mm ，详图与被索引的图样不在同一张图纸内时，用水平直径线将圆分为上下两半，上方分子表示详图的编号，下方分母表示被索引的详图所在图纸编号。

）4、钢筋混凝土是由_钢筋和混凝土组成的_复合材料。

钢筋的特点是_抗拉强度大_，而混凝土的抗拉强度低、抗压强度高，在钢筋混凝土结构中，钢筋主要承受_拉力_，混凝土主要承受_压力_。

5、尺寸一般标注在图样轮廓线之外，不可与__图线__、__文字_及符号相交。

当需要标注若干互相平行的尺寸时，应使短尺寸离轮廓线最__近__，尺寸线离最外轮廓线的距离一般不小于___10mm_______。

6、有些物体内部形状复杂或层次较多，可用__局部__剖切。

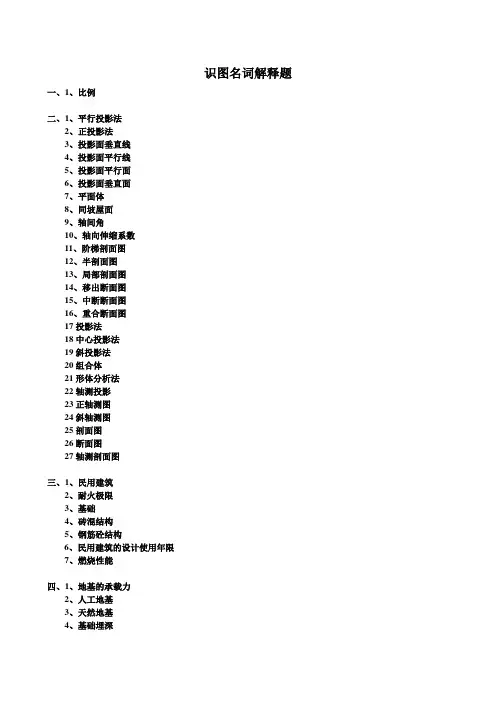

识图名词解释题一、1、比例二、1、平行投影法2、正投影法3、投影面垂直线4、投影面平行线5、投影面平行面6、投影面垂直面7、平面体8、同坡屋面9、轴间角10、轴向伸缩系数11、阶梯剖面图12、半剖面图13、局部剖面图14、移出断面图15、中断断面图16、重合断面图17投影法18中心投影法19斜投影法20组合体21形体分析法22轴测投影23正轴测图24斜轴测图25剖面图26断面图27轴测剖面图三、1、民用建筑2、耐火极限3、基础4、砖混结构5、钢筋砼结构6、民用建筑的设计使用年限7、燃烧性能四、1、地基的承载力2、人工地基3、天然地基4、基础埋深5、柔性基础6、刚性基础7、持力层8、碎砖三合土垫层五、1、勒脚2、圈梁3、伸缩缝4、沉降缝5、防震缝6、隔墙7、女儿墙8、窗间墙9、复合墙10、多孔砖六、1、刚性垫层2、柔性垫层3、板式结构4、梁板式结构5、无梁楼板6、正槽板7、整体地面8、雨篷七、1、亮子2、塞口法3、弹簧门4、悬窗5、立转窗6、遮阳板八、1、梯井2、梯段宽度3、楼梯净空高度4、现浇板式楼梯5、现浇梁板式楼梯6、台阶7、坡道九、1、刚性防水屋面2、柔性防水屋面3、无组织排水4、有组织排水5、材料找坡6、结构找坡7、正铺法保温屋面8、倒铺法保温屋面9、泛水10、涂膜防水屋面11、斜屋顶十二、1、建筑施工图2、结构施工图3、绝对标高4、相对标高5、柱平法施工图6、梁平法施工图7、建筑详图8、定位轴线9、开间10、进深11、结构层楼地面标高12、配筋图识图简答题一、1、图样的尺寸标注由哪几部分组成？2、简述坡度的标注方法。

二、1、轴测投影的特性2、正投影图的优点3、三个投影面各反映形体哪几个方面情况？4、简述剖面图与断面图的区别与联系。

三、1、简述民用建筑的六大主要组成。

2、简述楼板层的作用3、简述达到耐火极限的三个条件。

4、建筑按使用性质如何分类？5、划分耐火等级的依据是什么？6、简述楼梯的作用。

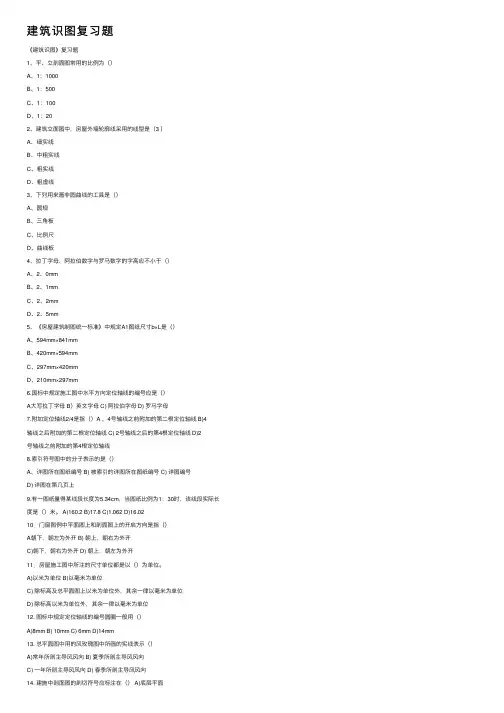

建筑识图复习题《建筑识图》复习题1、平、⽴剖⾯图常⽤的⽐例为（）A、1：1000B、1：500C、1：100D、1：202、建筑⽴⾯图中，房屋外墙轮廓线采⽤的线型是（3 ）A、细实线B、中粗实线C、粗实线D、粗虚线3、下列⽤来画⾮圆曲线的⼯具是（）A、圆规B、三⾓板C、⽐例尺D、曲线板4、拉丁字母、阿拉伯数字与罗马数字的字⾼应不⼩于（）A、2、0mmB、2、1mmC、2、2mmD、2、5mm5、《房屋建筑制图统⼀标准》中规定A1图纸尺⼨b×L是（）A、594mm×841mmB、420mm×594mmC、297mm×420mmD、210mm×297mm6.国标中规定施⼯图中⽔平⽅向定位轴线的编号应是（）A⼤写拉丁字母 B）英⽂字母 C) 阿拉伯字母 D) 罗马字母7.附加定位轴线2/4是指（）A 、4号轴线之前附加的第⼆根定位轴线 B)4轴线之后附加的第⼆根定位轴线 C) 2号轴线之后的第4根定位轴线 D)2号轴线之前附加的第4根定位轴线8.索引符号图中的分⼦表⽰的是（）A、详图所在图纸编号 B) 被索引的详图所在图纸编号 C) 详图编号D) 详图在第⼏页上9.有⼀图纸量得某线段长度为5.34cm，当图纸⽐例为1：30时，该线段实际长度是（）⽶。

A)160.2 B)17.8 C)1.062 D)16.0210．门窗图例中平⾯图上和剖⾯图上的开启⽅向是指（）A朝下，朝左为外开 B) 朝上，朝右为外开C)朝下，朝右为外开 D) 朝上，朝左为外开11．房屋施⼯图中所注的尺⼨单位都是以（）为单位。

A)以⽶为单位 B)以毫⽶为单位C) 除标⾼及总平⾯图上以⽶为单位外，其余⼀律以毫⽶为单位D) 除标⾼以⽶为单位外，其余⼀律以毫⽶为单位12. 图标中规定定位轴线的编号圆圈⼀般⽤（）A)8mm B) 10mm C) 6mm D)14mm13. 总平⾯图中⽤的风玫瑰图中所画的实线表⽰（）A)常年所剖主导风风向 B) 夏季所剖主导风风向C) ⼀年所剖主导风风向 D) 春季所剖主导风风向14. 建施中剖⾯图的剖切符号应标注在（） A)底层平⾯图中 B) ⼆层平⾯图中 C) 顶层平⾯图中D)中间层平⾯图中15. 楼梯平⾯图中上下楼的长箭头端部标注的数字是指（）A)⼀个梯段的步级数 B) 该层⾄上⼀层共有的步级数C) 该层⾄顶层的步级数 D) 该层⾄休息平台的步级数16、图样上的尺⼨数字为物体的（）与所采⽤的⽐例⽆关。

五大员岗位《建筑识图》复习题纲1、工程建设制图中的主要可见轮廓线应选用.（）AA、粗实线B、中实线C、粗虚线D、中虚线2、建筑平面图中的中心线、对称一般应用。

（）CA、细实线B、细虚线C、细单点长画线D、吸双点画线3、建筑施工图中定位轴线端部的圆用细实线绘制，直径为（）。

AA、8-10mmB、11-12mmC、5-7mmD、12-14mm4、建筑施工图中索引符号的圆的直径为（）。

BA、8mmB、10mmC、12mmD、14mm5、建筑施工图中祥图符号的原应以直径为（）粗实线绘制。

CA、10mmB、12mmC、14mmD、16mm6、指北针圆的直径宜为（）用细实线绘制。

DA、14mmB、18mmC、20mmD、24mm7、房屋结构常用构件代号“WB”表示。

BA、空心板B、屋面板C、密肋板D、折板8、房屋结构中基础梁的代号为.DA、TLB、LLC、WLD、JL9、房屋结构中框架代号为.AA、KJB、GJC、CJD、ZJ10、房屋结构中空心板的代号为。

CA、CBB、WBC、KBD、ZB11、结构施工土中的圈梁表示( ) .BA、GLB、QLC、JLD、KL12、结构施工图中的楼梯梁的代号为。

( ) DA、GLB、DLC、JLD、TL13、给排水的压力管道应标注( )标高.AA、管中心B、管底C、官定D、以上都可以14、给水排水制图中的沟渠和重立流管道宜标注( )标高。

BA、管中心B、管内底C、管顶D、以上都可以15、水煤气输送钢管、铸铁管等管材，管径宜以（）表示.CA、外径DX壁厚B、内径dC、公称直径DND、以上都是16、钢筋混凝土管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以（）表示.AA、外径DX壁厚B、内径dC、公称直径DND、以上都是17、无缝钢管、焊接钢管、铜管、不锈钢管等管材，管径宜以（）表示.AA、外径DX壁厚B、内径dC、公称直径DND、以上都是18、给水排水工程图常用代号图例中“——J——”表示。

建筑系《建筑制图》课程实训指导书班级：姓名：学号：实训场地：绘图教室指导老师：2016 —2017 学年第二学期实训目的：学生在掌握了投影的基本理论和制图的基本知识以后，通过实训动手绘制能正确阅读和基本绘制房屋施工图，绘制的房屋施工图符合国家标准。

通过实训使学生具有完全读懂工程图纸的本领和一丝不苟的工作作风。

培养学生阅读建筑工程图样的实际操作能力，为他们将来从事各类与工程管理相关工作应具备的创新能力打下扎实的专业基础，同时本实训也能培养学生的整体素质。

实训项目如果自己是施工单位的技术人员，将要承建某商用住宅楼的施工任务，现有该工程的施工图纸一套。

首要任务是把图纸表达的内容完全读懂，以便后期指导施工。

1、识读一套建筑施工图纸，完成建筑施工图识读；2、识读一套结构施工图纸，完成结构施工图识读；二、实训的内容及要求通过实训，要求学生掌握绘图工具的正确使用方法，贯彻国标要求，要求学生独立完成绘制建筑施工图图样，具备基本的读图和识图能力，为后期的房屋建筑学等课程的学习奠定坚实的基础，同时为走向社会培养基本的绘制和阅读工程图作准备。

利用绘图工具完成以下建筑施工图的绘制和阅读：1）绘制建筑平面图：《建筑识图》第42页，A2幅面，比例1:100；2）绘制建筑立面图：《建筑识图》第47页，A2幅面，比例1:100；3）绘制建筑剖面图：《建筑识图》第51页，A2幅面，比例1:100；4）阅读《建筑识图》中第38页至第76页的一整套施工图。

实训地点：绘图教室实训所需材料：房屋施工图一套、实训任务书、绘图工具、图纸实训时间：一周（30个课时）实训考核办法：实训成绩=绘图质量50%+平时表现30%+实训报告填写质量20%实训项目一：识读建筑施工图一、建筑施工图部分识读作业一：图纸目录1.除包含本套建筑施工图的目录外，建议包括引用标准图册的图册号与图册名称。

2.建筑设计总说明包括工程设计的依据、批文；相关整体工程或相关配套工程的概括说明；建筑用料、门窗明细表以及其他未尽事宜。

建筑识图和房屋构造的基本知识一、建筑工程图比例及建筑工程图上常用比例比例是指所绘制的图样大小与实物的大小之比，即比例=图纸上的线段长度：实物的线段长度。

例如，一幢房屋的长度是50m，而在工程图纸上它相应的长度只画0.5m，那么它的比例是1:100。

工程图纸所使用的各种比例，应根据图样的用途及其复杂程度确定。

建筑工程图选用的比例如表1-1所示。

选用时应优先选用表中的“常用比例”，需要时也可选用“可用比例”。

常用比例1:1，1:2，1:5，1:10，1:20，1:50，1:100，1:200，1:500,1:1000可用比例1:3，1:15，1:25，1:30，1:40，1:60，1:150，1:250，1:300,1:400，1:600比例在建筑设计图中注写位置，一般在图名的右侧；标注详图的比例，写在详图索引标志的右下角。

比例的字高宜比图名的字高小一号或二号。

二、图线线型种类及一般用途在建筑施工图中，为了表示图中不同的内容、不同的情况，并且能够分清主次，必须使用不同的线型和不同宽度的图线来表达。

各种线型的种类及一般用途见表1-2：表1-2 施工中常用线型的种类及用途名称线型线宽一般用途实线粗 b主要可见轮廊线、剖面图中被剖到部分的轮廊线、结构施工图的钢筋线中可见轮廊线细可见外轮廓、图例线、可见轮廓线、尺寸线、引出线、图例线、标高符号线等虚线粗 b 结构施工图中不可见的钢筋线、螺栓线中不可见轮廓线细不可见轮廓线、图例线点划线粗 b 结构施工图中梁或屋架的位置线中见有关专业制图标准细中心线、轮廓线、定位轴线双点划线粗 b 预应力钢筋线中见有关专业制图标准细假想轮廓线、盛开前原始轮廓线折断线断开界线波浪线～～～～～～～～～～～～断开界线三、尺寸的一般标注建筑工程施工图除应按一定的比例画出外，还必须注有完整的尺寸，才能全面地表达图形的意图和各部分的相对关系。

建筑图工程图中的尺寸由尺寸线、尺寸界线、尺寸起止符号、尺寸数字四部分组成。

建筑详图识图总结建筑平面图、立面图、剖面图表达建筑的平面布置、外部形状和主要尺寸，但因反映的内容范围大，比例小，对建筑的细部构造难以表达清楚，为了满足施工要求，对建筑的细部构造用较大的比例详细地表达出来，这样的图称为建筑详图，简称详图，有时也叫做大样图。

详图的特点是比例大，反映的内容详尽。

常用的比例有1：50、1：20、1：10、1：5、1：2、1：1等一、外墙身详图外墙身详图也叫外墙大样图，是建筑剖面图的局部放大图样，表达外墙与地面、楼面、屋面的构造连接情况以及檐口、门窗顶、窗台、勒脚、防潮层、散水、明沟的尺寸、材料、做法等构造情况。

是砌墙、室内外装修、门窗安装、编制施工预算以及材料估算等的重要依据。

在多层房屋中，各层构造情况基本相同，所以，外墙身详图只画墙脚、檐口和中间部分三个节点。

为了简化作图，通常采用省略方法画，即在门窗洞口处断开。

（一）外墙身详图的内容1．墙脚：外墙墙脚主要是指一层窗台及以下部分，包括散水（或明沟）、防潮层、勒脚、一层地面、踢脚等部分的形状、大小材料及其构造情况。

2．中间部分：主要包括楼板层、门窗过梁、圈梁的形状、大小材料及其构造情况。

还应表示出楼板与外墙的关系。

3．檐口：应表示出屋顶、檐口、女儿墙、屋顶圈梁的形状、大小、材料及其构造情况。

墙身大样图一般用1：20的比例绘制，由于比例较大，各部分的构造如结构层、面层的构造均应详细表达出来，并画出相应的图例符号。

（二）外墙身详图的识读1．了解墙身详图的图名和比例。

2．了解墙脚构造。

3．了解中间节点4．了解檐口部位如右图所示，表示飘窗处墙体的详细做法。

与墙身大样图（一）基本相同。

而该详图主要表示客厅飘窗的做法，窗内护窗栏杆的做法。

墙身大样图的图线选择可参照下图所示－－建筑详图图线宽度选用示例。

二、楼梯详图楼梯是垂直交通工具，最常用的是钢筋混凝土楼梯。

楼梯由楼梯段、休息平台（包括平台板和梁）和栏杆（或栏板）等组成。

楼梯按形式分有：单跑楼梯、双跑楼梯、三跑楼梯、转折楼梯、弧形楼梯、螺旋楼梯等。
