1.6施工现场平面布置（附图）；1.6.1.工程现场总平面管理：整个现场平面布置本着创建“安全文明优良工地”的目标进行要求，使施工现场综合管理水平达到规范化，科学化、标准化，真正提高工程管理水平，树立良好的企业形象。
1.6.1.1.施工现场总平面布置原则：有效利用场地的使用空间，将生产、办公区分开布设，现场对必要的办公用房、库房、加工房及材料堆放场进行最优化布置，满足安全生产、文明施工、方便生活和环境保护的要求。
保证不对周边工作区和其他建筑物产生影响。
不破坏周边的公共设施。
施工设备和材料堆场的布置满足现场施工的使用要求，并尽量减少材料的搬运量。
所有材料堆场按照“就近堆放”和“及时周转”的原则，既布置在塔吊覆盖范围内，同时考虑到交通运输的便利，又保证现场的文明施工。
临时供水满足现场施工用水及消防用水的要求，排水设施通畅，所有污水必须经过沉淀处理。
临时用电遵循生产生活用电分路和“三级配电两级保护”的原则。
对施工区域和周边各种公用设施、树木等加以保护。
生活、办公用临时设施：根据本工程自身和现场条件的特点，结合施工要求，做以下平面布置：1.6.1.2.办公区的布置：为便于现场施工管理，又便于相互协调联系，现场布置现场管理办公室。
现场内的道路及周转工具堆放场地全部硬化。
1.6.1.2.1.生活区的布置：现场附近设置工人宿舍，并设置水冲式厕所及浴室。
1.6.1.2.2.材料堆放区：为便于运输，将材料堆放及加工区置于方便施工位置。
1.6.1.2.3.场区道路：施工过程中现场的采用临时道路。
根据总平面的特点进行布置。
1.6.1.2.4.生活卫生：对现场的办公区、生活区、材料堆放区等卫生实行专人负责，建立一周双检制度，奖罚分明。
工地现场设专用的建筑垃圾、生活垃圾区，并及时外运。
1.6.2.“四通”安排在进场前，指定专人组织解决施工所需的水、电、场内交通及通讯问题。
根据总包单位所提供的水源、电源接口位置，按照规范要求和施工用水用电的设计，搭设施工临时用水、用电管路线路，确定用水点和配电箱盘设置的位置，安装水表、电表方便计量工作。
施工平面图设计(总5页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--六、施工平面图设计1.施工平面图设计的原则和内容施工平面图是工程项目施工组织设计的一项重要内容, 科学合理的施工平面图设计, 对于提高施工生产效率, 降低工程建设成本, 保证工程质量和施工安全等方面起着十分关键的作用。
施工平面图设计的重要性和必要性早已受到工程施工管理人员的普遍关注。
根据施工范围的大小, 施工平面图设计可分为施工总平面图设计和单位工程施工平面图设计。
施工总平面图设计是指整个工程建设项目的施工场地总平面布置图, 是全工地施工部署在空间上的反映。
单位工程施工平面图是针对单位工程施工而进行的施工场地平面布置。
施工总平面图的设计原则、内容和详尽程度等不尽一致。
（1）施工平面图设计的原则☆在满足施工需要前提下, 尽量减少施工用地, 不占或少占农田, 施工现场布置要紧凑合理。
☆合理布置起重机械和各项施工设施, 科学规划施工道路, 尽量降低运输费用。
☆科学确定施工区域和场地面积, 尽量减少专业工种之间交叉作业。
☆尽量利用永久性建筑物、构筑物或现有设施为施工服务, 降低施工设施建造费用, 尽量采用装配式施工设施, 提高其安装速度。
☆临时设施应方便生产和生活, 办公区、生活区和生产区宜分离设置。
☆符合节能、环保、安全和消防等要求。
☆遵守当地主管部门和建设单位关于施工现场安全文明施工的相关规定。
（2）施工平面布置图的内容①施工总平面布置图的内容☆项目施工用地范围内的地形状况；☆全部拟建的建（构）筑物和其他基础设施的位置；☆项目施工用地范围内的加工设施、运输设施、存贮设施、供电设施、供水供热设施、排水排污设施、临时施工道路和办公、生活用房等；☆施工现场必备的安全、消防、保卫和环境保护等设施；☆相邻的地上、地下既有建（构）筑物及相关环境。
②施工现场平面布置图的内容☆工程施工场地状况；☆拟建建（构）筑物的位置、轮廓尺寸、层数等；☆工程施工现场的加工设施、存贮设施、办公和生活用房等的位置和面积；☆布置在工程施工现场的垂直运输设施、供电设施、供水供热设施、排水排污设施和临时施工道路等；☆施工现场必备的安全、消防、保卫和环境保护等设施；☆相邻的地上、地下既有建（构）筑物及相关环境。

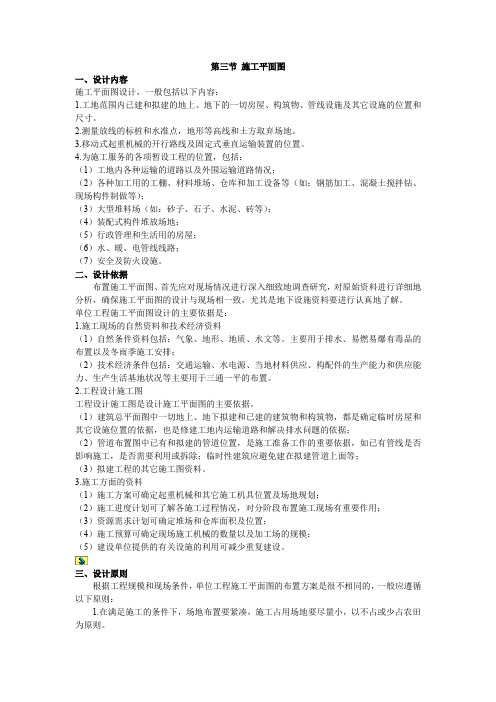

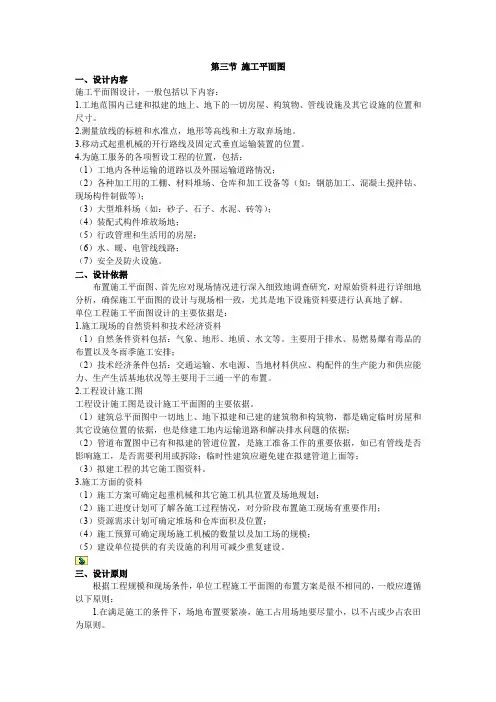

第三节施工平面图一、设计内容施工平面图设计，一般包括以下内容：1.工地范围内已建和拟建的地上、地下的一切房屋、构筑物、管线设施及其它设施的位置和尺寸。
2.测量放线的标桩和水准点，地形等高线和土方取弃场地。
3.移动式起重机械的开行路线及固定式垂直运输装置的位置。
4.为施工服务的各项暂设工程的位置，包括：（1）工地内各种运输的道路以及外围运输道路情况；（2）各种加工用的工棚、材料堆场、仓库和加工设备等（如：钢筋加工、混凝土搅拌钻、现场构件制做等）；（3）大型堆料场（如：砂子、石子、水泥、砖等）；（4）装配式构件堆放场地；（5）行政管理和生活用的房屋；（6）水、暖、电管线线路；（7）安全及防火设施。
二、设计依据布置施工平面图、首先应对现场情况进行深入细致地调查研究，对原始资料进行详细地分析，确保施工平面图的设计与现场相一致，尤其是地下设施资料要进行认真地了解。
单位工程施工平面图设计的主要依据是：1.施工现场的自然资料和技术经济资料（1）自然条件资料包括：气象、地形、地质、水文等。
主要用于排水、易燃易爆有毒品的布置以及冬雨季施工安排；（2）技术经济条件包括：交通运输、水电源、当地材料供应、构配件的生产能力和供应能力、生产生活基地状况等主要用于三通一平的布置。
2.工程设计施工图工程设计施工图是设计施工平面图的主要依据。
（1）建筑总平面图中一切地上、地下拟建和已建的建筑物和构筑物，都是确定临时房屋和其它设施位置的依据，也是修建工地内运输道路和解决排水问题的依据；（2）管道布置图中已有和拟建的管道位置，是施工准备工作的重要依据，如已有管线是否影响施工，是否需要利用或拆除；临时性建筑应避免建在拟建管道上面等；（3）拟建工程的其它施工图资料。
3.施工方面的资料（1）施工方案可确定起重机械和其它施工机具位置及场地规划；（2）施工进度计划可了解各施工过程情况，对分阶段布置施工现场有重要作用；（3）资源需求计划可确定堆场和仓库面积及位置；（4）施工预算可确定现场施工机械的数量以及加工场的规模；（5）建设单位提供的有关设施的利用可减少重复建设。
施工总平面图是拟建项目施工场地的总布置图。
它按照施工方案和施工进度的要求，对施工现场的道路交通、材料仓库、附属企业、临时房屋、临时水电管线等做出合理的规划布置，从而正确处理全工地施工期间所需各项设施和永久建筑、拟建工程之间的空间关系。
一、施工总平面图设计的内容ﻫ (一)建设项目施工总平面图上的一切地上、地下已有的和拟建的建筑物、构筑物以及其他设施的位置和尺寸。
(二）一切为全工地施工服务的临时设施的布置位置,包括:(1)施工用地范围,施工用的各种道路;ﻫ (２)加工厂、制备站及有关机械的位置;ﻫ (3)各种建筑材料、半成品、构件的仓库和生产工艺设备主要堆场、取土弃土位置;（４)行政管理房、宿舍、文化生活福利建筑等;ﻫ（5)水源、电源、变压器位置,临时给排水管线和供电、动力设施;(7）一切安全、消防设施位置。
(6)机械站、车库位置；ﻫ(三)永久性测量放线标桩位置ﻫ许多规模巨大的建筑项目，其建设工期往往很长。
随着工程的进展，施工现场的面貌将不断改变。
在这种情况下，应按不同阶段分别绘制若干张施工总平面图，或者根据工地的变化情况,及时对施工总平面图进行调整和修正，以便符合不同时期的需要。
二、施工总平面图设计的原则ﻫ(１）尽量减少施工用地,少占农田,使平面布置紧凑合理。
（2)合理组织运输,减少运输费用，保证运输方便通畅。
ﻫ (3)施工区域的划分和场地的确定,应符合施工流程要求，尽量减少专业工种和各工程之间的干扰。
（4）充分利用各种永久性建筑物、构筑物和原有设施为施工服务，降低临时设施的费用。
(5)各种生产生活设施应便于工人的生产生活。
(6)满足安全防火、劳动保护的要求。
ﻫ三、施工总平面图设计的依据（1)各种设计资料,包括建筑总平面图、地形地貌图、区域规划图、建筑项目范围内有关的一切已有和拟建的各种设施位置。
ﻫ (２)建设地区的自然条件和技术经济条件。
ﻫ (3)建设项目的建筑概况、施工方案、施工进度计划，以便了解备施工阶段情况，合理规划施工场地。
第一章施工现场平面布置图一、施工总平面图二、临时用地表三、布置要求1、现场平面布置要求按工程实施的需要，本工程现场布置分为三个阶段：土方开挖和基础施工阶段、室外工程阶段。
室外工程施工时，除园林和外网单位外各分包材料、设备不再占用室外场地。
办公室移入楼内。
2、施工用地狭小，只能占用本标段范围内的临时用地，承担进场后的场地规划布置、现场临时道路、临时围墙和出入口、临建、临水、临电等临时设施的建设，施工过程中的拆移调整和最后的全部拆除恢复工作。
现场不设置供居住区。
3、做到5个100％：即工地渣土100％覆盖、工地路面100％硬化、出工地车辆100％冲洗车轮、拆除房屋的工地100％洒水压尘、裸露的空地100％绿化或覆盖4、保证满足公共部位的安全和照明，通道照明符合要求，现场（包括各楼层各工作面）排水及时效，保证设备调试和运行的电量、水量储备和提供的接驳点不超过40米，保证提供的临时消防水满足相关要求和足够的水头压力。
5、临电的方案设计从布置上至少满足现场封闭环路，楼内竖向至少满足主体每栋号内隔层布置分配箱，容量设计要满足工程整体需要即满足各独立分包对容量的要求，并在变电站内、各电梯机房处提供临时用电，每处容量不小于50KW并设分配箱。
6、临水的方案设计从布置上至少满足现场封闭环路和相应接驳点，楼内竖向至少满足每栋号内均有一趟竖向消防水并每层设临水接驳口隔层设消防专用接驳口，并配备相应消防器材，容量设计要满足工程整体需要和有关临时消防设施的专项要求。
7、应至少在每四层设置一个配电箱和一个临时水源。
8、工地办公室布置：施工总平面图（基础阶段、主体阶段、装修阶段）；施工进度计划网络图；工程施工形象进度图；质量、安全消防、文明施工管理网络图；消防器材布置图。
9、全体现场施工人员应统一佩带工作牌。
10、用钢管脚手架，脚手架走道外侧需设置踢脚板，高度不小于180mm，油漆颜色为红白或黄黑相间色（250mm相间），散水采用硬地坪，外设排水沟。

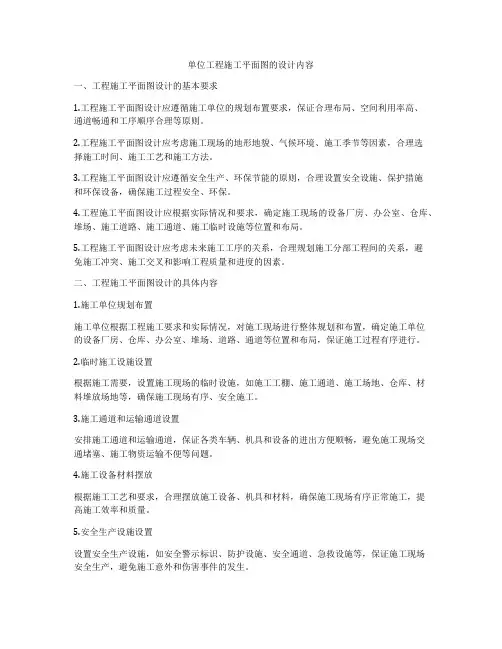

单位工程施工平面图的设计内容一、工程施工平面图设计的基本要求1.工程施工平面图设计应遵循施工单位的规划布置要求，保证合理布局、空间利用率高、通道畅通和工序顺序合理等原则。
2.工程施工平面图设计应考虑施工现场的地形地貌、气候环境、施工季节等因素，合理选择施工时间、施工工艺和施工方法。
3.工程施工平面图设计应遵循安全生产、环保节能的原则，合理设置安全设施、保护措施和环保设备，确保施工过程安全、环保。
4.工程施工平面图设计应根据实际情况和要求，确定施工现场的设备厂房、办公室、仓库、堆场、施工道路、施工通道、施工临时设施等位置和布局。
5.工程施工平面图设计应考虑未来施工工序的关系，合理规划施工分部工程间的关系，避免施工冲突、施工交叉和影响工程质量和进度的因素。
二、工程施工平面图设计的具体内容1.施工单位规划布置施工单位根据工程施工要求和实际情况，对施工现场进行整体规划和布置，确定施工单位的设备厂房、仓库、办公室、堆场、道路、通道等位置和布局，保证施工过程有序进行。
2.临时施工设施设置根据施工需要，设置施工现场的临时设施，如施工工棚、施工通道、施工场地、仓库、材料堆放场地等，确保施工现场有序、安全施工。
3.施工通道和运输通道设置安排施工通道和运输通道，保证各类车辆、机具和设备的进出方便顺畅，避免施工现场交通堵塞、施工物资运输不便等问题。
4.施工设备材料摆放根据施工工艺和要求，合理摆放施工设备、机具和材料，确保施工现场有序正常施工，提高施工效率和质量。
5.安全生产设施设置设置安全生产设施，如安全警示标识、防护设施、安全通道、急救设施等，保证施工现场安全生产，避免施工意外和伤害事件的发生。
6.环保节能设备设置设置环保节能设备，如垃圾分类处理设施、污水处理设施、噪音降低设施等，保护环境和节约能源，实现绿色施工和可持续发展。
7.施工现场管理措施设置施工现场管理措施，如施工现场的分区管理、施工作业区域的划分、施工作业人员的管理、施工进度的监控等，保证施工过程有序进行。
fj施工平面布置图图例施工组织设计工程名称：×××工程××建设集团有限公司目录基本情况及会签 (1)工程概况 (5)施工部署 (11)施工平面布置图 (13)施工准备工作 (14)主要项目施工方法 (23)质量保证措施 (53)安全技术措施 (57)技术节约措施 (64)冬季施工措施 (66)雨季施工措施 (68)主要材料用量 (70)技术经济指标 (71)附录 (72)施工组织设计补充 (74)附表：施工进度计划表附图一：深基坑挡土支护结构平面示意图附图二：深基坑挡土支护结构剖面示意图附图三：降排水系统平面图附图四：吊模施工示意图附图五：地下室墙模板支撑图附图六：外脚手架搭设形式基本情况工程名称：×××6#、7#楼及地下车库17至39轴（B段）工程地点：××××××建设单位：××××××设计单位：××××××总包单位：××××××监理公司：××××××监督单位：××××××开工时间：××年11月20日施工单位会签表1生产负责人技术负责人项目经理上岗证号项目副经理上岗证号项目副经理上岗证号项目工程师上岗证号土建工长上岗证号水、暖工长上岗证号钢筋工长上岗证号电气工长上岗证号质量员上岗证号技术员上岗证号资料员上岗证号预算员上岗证号器材员上岗证号主持编制人编制完成日期审核负责人审核日期×××公司领导会签表2总工程师生产经理总经济师建设单位及监理表3建设单位监理单位公司部门审核会签（一）表4部门审核意见审核人及部门签章生产计划部门业务经营部门技术部门质量部门公司部门审核会签（二）表5部门审核意见审核人及部门签章安全技术部门劳动部门器材设备部门财务部门工程概况（一）表6工程名×××6#楼称工程详细地址工程座落位置示意图单位工程质量指标建筑面积10716.25m2平面形式凸字形结构类型框架异型柱工程性质住宅楼基础类型筏板式基础基础标高－3.900m基础埋深－5.3m 地下防水类型SBS改性沥青卷材防水承重墙类别及厚度现浇混凝土墙，外墙300mm内墙200mm楼板类别及厚度现浇混凝土楼板厚度250 mm 100mm屋面防水类型SBS改性沥青卷材防水采暖煤气及弱电设备商品房标准开工日期××年11月20日竣工日期××年6月层数层高（m）地下地上设备层负一层首层标准层顶层设备层1 24 3.9 5.1 3.15 3.53工程概况（二）表7工程名称×××7#楼工程详细地址工程座落位置示意图单位工程质量指标建筑面积10838.16m2平面形式人字形结构类型框架异型柱工程性质住宅楼基础类型筏板式基础基础标高－3.900m基础埋深－5.2m 地下防水类型SBS改性沥青卷材防水承重墙类别及厚度现浇混凝土墙，外墙300mm内墙200mm楼板类别及厚度现浇混凝土楼板厚度250 mm 100mm屋面防水类型SBS改性沥青卷材防水采暖煤气及弱电设备商品房标准开工日期××年11月20日竣工日期××年6月层数层高（m）地下地上设备层负一层首层标准层顶层设备层1 24 3.9 4.8 3.15 3.6工程概况（三）表8工程名称×××地下车库B段工程详细地址工程座落位置示意图单位工程质量指标建筑面积3658m2平面形式平面凹凸形结构类型现浇混凝土工程性质车库基础类型阀板基础基础标高－6.15m基础埋深－6.55m 地下防水类型SBS改性沥青卷材防水承重墙类别及厚度现浇混凝土墙，外墙300mm内墙200mm楼板类别及厚度现浇混凝土楼板厚度250 mm 100mm屋面防水类型SBS改性沥青卷材防水采暖煤气及弱电设备商品房标准开工日期××.11.20 竣工日期××.4 层数层高（m）地下地上设备层负一层首层标准层顶层设备层1 3.8m工程概况（四）表9基础埋置深度6#楼 5.3m、7#楼5.2m地下车库6.55m大体积混凝土基础厚度6#楼 1.4m 、7#楼0.5m地下车库400mm大体积混凝土强度等级6#楼、7#楼C40地下车库C30大体积混凝土抗渗等级S8大体积混凝土类型供货单位商品混凝土××混凝土分公司深基放坡坡度1：1挡土支护结构基坑钢板桩加拉锚工程桩类型施工单位预应力混凝土管桩、混凝土方桩×××深基坑挡土支护结构平面示意图(详见附图1)深基坑挡土支护结构立面示意图(详见附图2)注：用于基坑东侧25m处工程概况（五）表10工程测量建筑红线控制桩坐落位置及示意图给定水准点高程及位置示意图原场地平均标高（m ） 绝对标高2.7m 设计室外绝对标高（m ） 6#楼3.85 7#3.80 设计首层地面绝对标高（m ）6#楼4.35 7#4.30室内外高差 （m ）0.500m工程概况（六）表11环境状况相邻建筑物状况该建筑位于×××地内。
施工总平面布置图1布置原则1、全部临时设施的平面位置和占地范围，不超过发包人规定的征地界限；2、场地布置本着有利于生产、安全可靠、方便生活、集中管理、经济合理等原则设置；3、充分利用发包人提供的现场施工条件，节约用地，因地制宜，充分利用地形并结合场内外交通道路，方便施工；4、施工布置做到充分发挥施工生产设施的能力，满足施工总进度和施工强度的要求，保证工期的实现；5、施工道路布置要满足场内外运输方式的需要，同时运输方式尽可能一致；6、充分考虑当地水文、气象特点，既要方便生产、生活，又要安全防汛和防风砂；7、因工程线路长，本项目施工同时包含土方开挖、土方回填、混凝土等内容的施工，结合工期要求，结合工程的具体特点，将工程划分为若干段进行施工，在生产区和生活区布置、风水电线路布设、临时交通道路布置、料场布置等时应避免发生相互干扰，又要考虑平行流水施工时的资源共享。
