六轴无人机结构

六轴关节机器人机械结构e y . <7>J4 akis motor<8>J5 axis / tiKi呂motor说uation Mdr /Flhaw-U 」£: □nis rritxr crc .inTi* 12；、JE处也mn空< 13 ■ J6 axis red jction gear■ S J3 axireduct ken/ \<1t）〉J5 酣仪timi啊belt i </ /<1 1>J5 3MEWrist hoqsine/ / r也［juGlidn 営凸mr<2>J1 axis n'dijnt rm3" J? miG irctci：<4>J2 axis rrdi.nt nn £rn^上图为常见的六轴关节机器人的机械结构，六个伺服电机直接通过谐波减速器、同步带轮等驱动六个关节轴的旋转，注意观察一、二、三、四轴的结构，关节一至关节四的驱动电机为空心结构，关节机器人的驱动电机采用空心轴结构应该不常见，空心轴结构的电机一般较大。

采用空心轴电机的优点是：机器人各种控制管线可以从电机中心直接穿过，无论关节轴怎么旋转，管线不会随着旋转，即使旋转，管线由于布置在旋转轴线上，所以具有最小的旋转半径。

此种结构较好的解决了工业机器人的管线布局问题。

对于工业机器人的机械结构设计来说，管线布局是难点之一，怎样合理的在狭小的机械臂空间中布置各种管线（六个电机的驱动线、编码器线、刹车线、气管、电磁阀控制线、传感器线等），使其不受关节轴旋转的影响，是一个值得深入考虑的问题。

机器人的腕部结构常见有如下几种结构•3RS在这三种手腕部的结构中，以第一种（RBR型）结构应用最为广泛，它适应于各种工作场合，后两种结构应用范围相对较窄，比如说3R型的手腕结构主要应用在喷涂行业等关节设计：对于国外的工业机器人主要制造国家来说，六轴关节机器人的研发设计及制造已经有好几十年的历史了，整个工业机器人的研发制造体系较为完善，他们的技术相对来说比较成熟，他们在相互竞争中可以相互模仿、改善、不断推陈出新，他们的技术对于国内来说，近乎完美•而国内目前这个行业还处在黎明前的黑暗阶段，虽然有不少公司有这个研发意图，或者正在研发途中，不管怎么说，浮出水面公布自己正在研发或者研发成功的公司应该说是极少数，即使宣布自己研发成功，也只是初步试验成功，真正产业化、商品化还有一段相当漫长的路要走•而更多的公司还停留在项目立项、技术评估、投入风险分析的阶段•由于国内做这个行业的很少，相关的结构也没有什么可参考的，技术储备不足，少数的单位或个人有机会能够拆拆别人的机器，拆个一知半解，更多的人只能在旁边看看了（比如说我，想拆都没机会A_A），还好了，网络资源丰富，今搜集到不少机械结构方面的图片，分享给大家参考，希望咱们做机械设计的（我应该也算是个机械工程师啊A_A毕竟我也是做机械的）少走点弯路，做出更好的机器•六轴关节机器人的腕部关节设计较为复杂，因为在腕部同时集成了三种运动•小型的六轴关节机器人的腕部关节主要采用谐波减速器•下面的图片较为详细的描述了常见的六轴关节机器人的腕部结构•上图所示的腕部关节用到了两个谐波减速器，两个同步齿型带传动输入，中间还用到了一对锥齿轮副传动Welcome !!! 欢迎您的下载, 资料仅供参考!。

6关节机器人介绍剖析六关节机器人，也称为六轴机器人，是一种具有六个自由度的机器人系统。

每个关节都能够进行旋转，这使得机器人能够在三维空间中执行各种复杂的任务和动作。

下面我将对六关节机器人的结构、工作原理、应用领域以及优势进行介绍和剖析。

六关节机器人的结构主要由六个旋转关节组成，每个关节由电机驱动，通过齿轮传动或者其他传动方式将旋转运动传递到机械臂的末端。

这种结构使得机器人能够沿着不同的轴进行灵活的运动，实现各种复杂的动作。

同时，机器人的末端还可以配备各种工具或器械，从而可以在不同的领域中执行不同的任务。

六关节机器人的工作原理主要是通过控制每个关节的旋转角度，从而实现机械臂的整体运动。

通常采用的控制方式有PID控制、模糊控制、神经网络控制等。

通过计算机的精确控制，可以使机器人按照预先设定的路径或者姿态完成任务。

六关节机器人在各个领域都有广泛的应用。

在制造业中，它们可以完成各种组装、装卸、搬运、焊接等工作。

在医疗领域，它们可以辅助进行手术操作、康复训练等。

在军事领域，它们可以用于侦查、拆弹、装甲车维修等任务。

此外，它们还可以应用于航空航天、矿山、化工、食品加工等行业，为人们提供更安全、高效、精确的服务。

六关节机器人相比其他机器人系统具有一些独特的优势。

首先，六关节机器人具有较大的工作范围和灵活性，能够执行复杂的动作和路径规划。

其次，这种机器人的运动轨迹较为精准，可以实现高精度的定位和操作。

此外，六关节机器人在力矩和负载方面也具有较大的承载能力，可以应对不同的工作环境和工作负荷。

然而，六关节机器人也存在一些挑战和不足之处。

首先，它们通常需要较大的空间，并且布置和配置相对较为复杂。

其次，其运动控制需要较高的控制精度和计算能力，对控制系统提出了较高的要求。

此外，由于六关节机器人的结构较为复杂，对维护和保养也提出了较高的要求。

综上所述，六关节机器人是一种具有六个自由度的机器人系统，由六个旋转关节组成。

它们在制造业、医疗、军事等领域具有广泛的应用。

六轴无人机

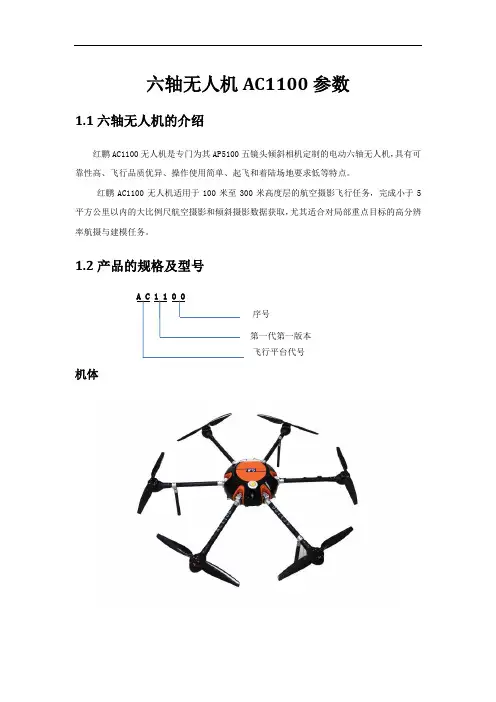

AC1100参数
1.1六轴无人机的介绍
红鹏AC1100无人机是专门为其AP5100五镜头倾斜相机定制的电动六轴无人机，具有可靠性高、飞行品质优异、操作使用简单、起飞和着陆场地要求低等特点。

红鹏AC1100无人机适用于100米至300米高度层的航空摄影飞行任务，完成小于5平方公里以内的大比例尺航空摄影和倾斜摄影数据获取，尤其适合对局部重点目标的高分辨率航摄与建模任务。

1.2产品的规格及型号
A C 1 1 0 0
机体
飞行平台代号第一代第一版本序号
1.3产品技术指标
1)无人机物理指标
展开尺寸：1200毫米×1200毫米×500毫米
空机重量：小于5.5公斤（不含标配动力电池）
2)无人机性能指标
飞行升限：1000米
控制半径：1000米
作业高度：100米～300米
续航时间：载重2.3公斤续航时间约30分钟
最大升降速度：6米/秒
最大巡航速度：10米/秒
悬停精度：垂直方向±1米，水平方向±2米。

飞行方式：自主飞行&手控飞行
起降场地：小于40平方米
使用温度：-10℃～+40℃
环境湿度：95%
作业效率：不小于0.5平方公里/架次（0.1米分辨率）
模块化设计：具备完全互换性
3)无人机安全指标
抗风等级：地面5级
动力电池欠电压保护：当电池电压低时，手持地面站和遥控器给出预警信息。

4)地面站技术指标
专业级平板电脑
地面站预装授权Windows系统。

便携式无线数传电台，通信距离约1000米。

预装自动航摄规划软件。

1.4 包装清单。

浅谈传统六轴机器人的基本构成及特点传统关节机器人基本构成传统关节机器人主要由本体结构件、减速器、伺服电机、控制器等构成。

本体结构件工业机器人本体由旋转机座，大臂，小臂等部位组成，是机器人外面最直接的机械结构。

机器人本体结构件包含铸铁、铸钢、铸铝、结构钢等多种材质。

减速器减速器用于承载机器人各个关节的载荷，电机输出的高转速低扭矩通过减速器后形成低转速高转矩，从而提升机器人各轴的输出力矩，使得机器人可以承受较大的负载。

机器人对减速器的要求很高，需要减速器体积小、质量小、减速比大、精度高、抗冲击等。

目前大量应用于多关节机器人的减速器主要有两种：一种是RV减速器，另一种是谐波减速器。

RV减速器因具有更高的刚度和回转精度，一般被放置在大臂、肩部等重负载位置;谐波减速器则被放置在小臂及手腕部。

驱动控制系统驱动控制系统主要用于控制机器人按照设定的运动参数进行运动。

其主要包含伺服驱动器、伺服电机和控制器。

(1)伺服电机主要用于驱动机器人的关节，要求具备最大功率质量比和扭矩惯量比、高启动转矩、低惯量和较宽广且平滑的调速范围;(2)伺服驱动器是驱动伺服电机进行运动的装置，根据控制器的指令，伺服驱动器给予伺服电机相应的电流，从而保证伺服电机按照需求的运动速度、加速度、运转位置等条件进行运动，从保证机械臂的运动达到设定要求。

(2)控制器可对其内部参数进行人工设定而实现对机器人的位置控制、速度控制和转矩控制等多种功能。

六轴串联机器人“轴”作用传统六轴工业机器人一般有6个自由度，常见的包含旋转(S轴)，下臂(L轴)、上臂(U轴)、手腕旋转(R轴)、手腕摆动(B轴)和手腕回转(T 轴)。

6个关节合成实现末端的6自由度动作。

一轴：第一个轴是连接底座的部分，承载着整个机器人的重量和和底座的左右转动;二轴：控制机器人大臂的前后摆动;三轴：控制机器人小臂的前后摆动;四轴：控制机器人小臂旋转;五轴：控制和上下微调机械手手腕的转动，通常是当产品抓取后可以进行产品翻转的动作;六轴：用于末端夹具部分的旋转功能，可更精确定位到产品。

详解六轴关节机器人运动原理和机械结构！附送3D实体模型！什么是关节机器人？关节机器人(Robot joints)，也称关节手臂机器人或关节机械手臂，是当今工业领域中最常见的工业机器人的形态之一。

适合用于诸多工业领域的机械自动化作业，比如，自动装配、喷漆、搬运、焊接等工作。

关节机器人的分类关节机器人的摆动方向有铅垂方向和水平方向两种，因此这类机器人又可分为垂直关节机器人和水平关节机器人。

垂直关节机器人如上图所示，模拟了人类的手臂功能，由垂直于地面的腰部旋转轴（相当于大臂旋转的肩部旋转轴）带动小臂旋转的肘部旋转轴以及小臂前端的手腕等构成。

手腕通常由2～3个自由度构成。

其动作空间近似一个球体，所以也称多关节球面机器人。

其优点是可以自由地实现三维空间的各种姿势，可以生成各种复杂形状的轨迹。

相对机器人的安装面积．其动作范围很宽。

缺点是结构刚度较低，动作的绝对位置精度磨较低。

它广泛应用于代替人完成装配作业、货物搬运、电弧焊接、喷涂、点焊接等作业场合。

水平关节机器人如上图在结构上具有串联配置的二个能够在水平面内旋转的手臂，其自由度可以根据用途选择2～4个，动作空间为一圆柱体。

水平关节机器人的优点是在垂直方向上的刚性好，能方便地实现二维平面上的动作，在装配作业中得到普遍应用。

此外，还可以按照关节机器人的工作性质分类，可分为很多种，比如：搬运机器人，点焊机器人，弧焊机器人，喷漆机器人，激光切割机器人等。

关节机器人的优缺点关节机器人的优点1）结构紧凑，工作范围大而安装占地面积小。

2）具有很高的可达性。

关节坐标式机器人可以使其手部进入像汽车车身这样一个封闭的空间内进行作业，而直角坐标式机器人不能进行此类作业。

3）因为没有移动关节，所以不需要导轨。

转动关节容易密封，由于轴承件是大量生产的标准件，则摩擦小，惯性小，可靠性好。

4）所需关节驱动力矩小，能量消耗较小。

5）代替很多不适合人力完成、有害身体健康的复杂工作。

关节机器人的缺点1）肘关节和肩关节轴线是平行的，当大、小臂舒展成一直线时，虽能抵达很远的工作点，但机器人的结构刚度比较低。

六轴工业机器人的结构六轴工业机器人是一种高度灵活、功能强大的自动化设备。

它由六个关节组成，每个关节都可以进行独立运动，使机器人能够在各种复杂任务中精确操作。

下面将为大家介绍六轴工业机器人的结构。

首先，我们来看机器人的基本组成部分。

六轴机器人由底座、臂部、手部和控制系统组成。

底座是机器人的稳定支撑，臂部是连接各个关节的部分，手部负责完成具体任务，而控制系统则是机器人的智能大脑。

接下来是机器人的六个关节。

每个关节都有一个电机和减速器，用于驱动机器人的运动。

这些关节相互连接，形成机器人的骨架。

它们可以让机器人在三维空间内自由移动，并实现各种复杂的姿态。

每个关节都有自己的旋转轴，使机器人能够在不同方向上进行运动。

集中控制各个关节的电机，并通过编码器来监测实际位置，从而实现精确的运动控制。

这样的设计使得机器人能够灵活适应各种任务需求。

此外，机器人的手部也是非常重要的一部分。

它可以根据需要安装各种工具或夹具，完成不同的操作。

手部通常由几个可伸缩的指节和一个末端执行器组成。

末端执行器类似于人的手指，可以进行抓取、放置、旋转等各种动作。

最后，我们来谈一谈控制系统。

控制系统是机器人的大脑，负责接收并处理来自外部和传感器的信号，然后生成相应的输出命令，控制机器人的运动和行为。

现代的控制系统通常集成了先进的感知和决策算法，使机器人能够实现自主智能操作。

总的来说，六轴工业机器人的结构非常复杂和精确。

它们能够在工业生产线上扮演重要角色，提高生产效率和质量。

希望通过本文的介绍，大家对六轴机器人的结构有了更深入的了解，并对其在工业自动化领域的应用有一定的指导意义。

六轴机器人的组成
六轴机器人是目前工业自动化领域中应用最广泛的机器人之一，其
由多个部分组成。

下面是六轴机器人的组成和功能说明：
1. 机械臂
机械臂是机器人的主体部分，由多个关节组成，可以完成复杂的动作。

它的长度、材质和精度等参数需要根据具体需求进行选择和设计。

2. 控制系统
控制系统包括硬件和软件两部分，主要用于控制机器人的动作和运动
轨迹。

它需要与机械臂、传感器等其他部件协同工作，实现准确的操作。

3. 传感器
传感器用于感知环境和物体的位置、形状、大小等信息，并将这些信
息反馈给机器人的控制系统，以调整机器人的动作和运动轨迹。

4. 末端执行器
末端执行器指的是机械臂末端的装置，通常包括夹爪、吸盘等工具。

它负责机器人的具体操作，例如夹取、装配、搬运等。

5. 电源系统
电源系统提供机器人的电力供应，它需要同时满足机器人的功率需求和安全要求。

6. 通信模块
通信模块用于与其他设备进行数据交互，例如与工厂信息系统、自动化控制系统等进行实时通讯。

在一些应用场景中，还需要涉及到无线通讯和网络连接。

以上就是六轴机器人的主要组成部分。

在应用过程中，可以根据具体需要进行定制和改进，以满足不同的生产需求。

1.结构形式
a)六旋翼无人机通常采用六个旋翼作为飞行器的动力源。

六个旋翼处于同一平面。

相邻两旋翼，一个逆时针
旋转，一个顺时针旋转，以抵消反扭矩作用力。

六个电机对称的安装在飞行器的支架末端。

且对角线上相对的两旋翼旋向相反。

支架中间的工作台上方信号接送机，GPS定位模块等，中间层放飞行控制计算器、电流电调集成板。

下层安装飞行器电池，并且预留空间作为模块化元件的存放空间（如航拍所需的摄像机和云台、实时监测的传感器模块、采水装置等）。

六旋翼无人机最大的优点在于升级空间广阔，动力充足，飞行平稳以及抗逆性优秀。

机架形势图如1-1。

1-1
1.2工作原理
以下为六轴无人机基本运动的原理
1.3 机架与叶桨的选择
1.3.1桨叶的选择
对流角进行近似计算后导出一下公式
由此等式可知，螺旋桨的阻力扭转，其大小取决于桨叶的螺旋角和桨叶表面的粗糙程度，现拟定1255MOTOR 碳纤维桨作为无人机的工作桨。

1.3.2机架的选择。

六轴机器人工作原理一、引言六轴机器人是一种多关节机器人，具有广泛的应用领域，如工业生产、医疗协助和科学研究等。

本文将深入探讨六轴机器人的工作原理，包括其结构、控制系统和运动规划等方面的内容。

二、六轴机器人的结构六轴机器人由六个关节组成，每个关节都可以实现自由度的运动。

这种结构使得机器人能够在三维空间内完成各种复杂的任务。

下面是六轴机器人的结构示意图：1.第一关节：负责机器人的基座运动，使机器人能够在水平方向上旋转。

2.第二关节：负责机器人的肩部运动，使机器人能够在垂直方向上旋转。

3.第三关节：负责机器人的肘部运动，使机器人能够弯曲和伸直。

4.第四关节：负责机器人的手腕旋转运动，使机器人能够在水平平面内旋转。

5.第五关节：负责机器人的手腕弯曲和伸直运动。

6.第六关节：负责机器人的末端工具的旋转运动。

三、六轴机器人的控制系统六轴机器人的控制系统是实现其工作的关键。

控制系统通常由硬件和软件两部分组成。

1. 硬件部分硬件部分包括六个电机、传感器和控制器。

电机负责驱动机器人的关节运动，传感器用于获取机器人的位置和姿态信息，控制器则负责对电机进行控制和数据处理。

2. 软件部分软件部分包括运动规划和轨迹控制两个主要模块。

运动规划模块根据任务要求生成机器人的运动轨迹，轨迹控制模块则负责将轨迹转化为电机的控制指令，实现机器人的精确控制。

四、六轴机器人的工作原理六轴机器人的工作原理可以总结为以下几个步骤：1.传感器获取机器人的当前位置和姿态信息。

2.运动规划模块根据任务要求生成机器人的运动轨迹。

3.轨迹控制模块将轨迹转化为电机的控制指令。

4.电机根据控制指令驱动机器人的关节运动。

5.重复以上步骤，直到机器人完成任务。

五、六轴机器人的应用六轴机器人具有广泛的应用领域，包括但不限于以下几个方面：1.工业生产：六轴机器人可以在生产线上完成重复性高、危险性大的工作，如焊接、装配和搬运等。

2.医疗协助：六轴机器人可以协助医生进行手术操作，提高手术的精确度和安全性。

上图为常见的六轴关节机器人的机械结构,六个伺服电机直接通过谐波减速器、同步带轮等驱动六个关节轴的旋转,注意观察一、二、三、四轴的结构，关节一至关节四的驱动电机为空心结构，关节机器人的驱动电机采用空心轴结构应该不常见，空心轴结构的电机一般较大。

采用空心轴电机的优点是：机器人各种控制管线可以从电机中心直接穿过，无论关节轴怎么旋转，管线不会随着旋转，即使旋转，管线由于布置在旋转轴线上，所以具有最小的旋转半径。

此种结构较好的解决了工业机器人的管线布局问题。

对于工业机器人的机械结构设计来说，管线布局是难点之一，怎样合理的在狭小的机械臂空间中布置各种管线（六个电机的驱动线、编码器线、刹车线、气管、电磁阀控制线、传感器线等），使其不受关节轴旋转的影响，是一个值得深入考虑的问题。

机器人的腕部结构常见有如下几种结构:在这三种手腕部的结构中,以第一种(RBR型)结构应用最为广泛,它适应于各种工作场合,后两种结构应用范围相对较窄,比如说3R型的手腕结构主要应用在喷涂行业等.关节设计:对于国外的工业机器人主要制造国家来说,六轴关节机器人的研发设计及制造已经有好几十年的历史了,整个工业机器人的研发制造体系较为完善,他们的技术相对来说比较成熟,他们在相互竞争中可以相互模仿、改善、不断推陈出新,他们的技术对于国内来说,近乎完美.而国内目前这个行业还处在黎明前的黑暗阶段,虽然有不少公司有这个研发意图,或者正在研发途中,不管怎么说,浮出水面公布自己正在研发或者研发成功的公司应该说是极少数,即使宣布自己研发成功,也只是初步试验成功,真正产业化、商品化还有一段相当漫长的路要走.而更多的公司还停留在项目立项、技术评估、投入风险分析的阶段.由于国内做这个行业的很少,相关的结构也没有什么可参考的,技术储备不足,少数的单位或个人有机会能够拆拆别人的机器,拆个一知半解,更多的人只能在旁边看看了(比如说我,想拆都没机会^_^),还好了,网络资源丰富,今搜集到不少机械结构方面的图片,分享给大家参考,希望咱们做机械设计的(我应该也算是个机械工程师啊^_^毕竟我也是做机械的)少走点弯路,做出更好的机器.六轴关节机器人的腕部关节设计较为复杂,因为在腕部同时集成了三种运动.小型的六轴关节机器人的腕部关节主要采用谐波减速器.下面的图片较为详细的描述了常见的六轴关节机器人的腕部结构.上图所示的腕部关节用到了两个谐波减速器,两个同步齿型带传动输入,中间还用到了一对锥齿轮副传动.其余手臂部分的结构图片下次继续补充,未完待续...。

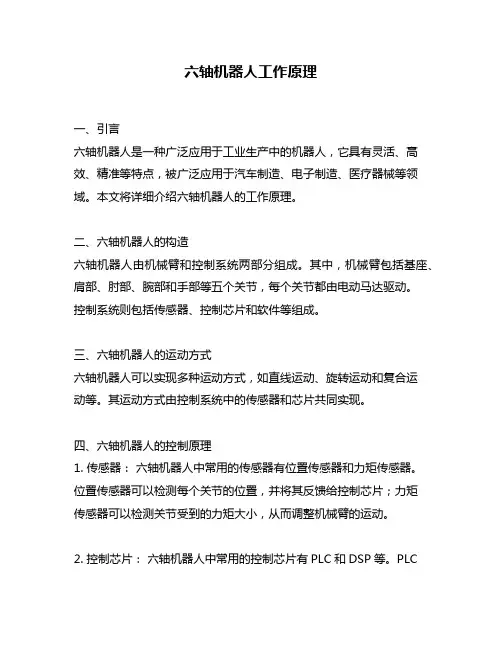

六轴机器人工作原理一、引言六轴机器人是一种广泛应用于工业生产中的机器人，它具有灵活、高效、精准等特点，被广泛应用于汽车制造、电子制造、医疗器械等领域。

本文将详细介绍六轴机器人的工作原理。

二、六轴机器人的构造六轴机器人由机械臂和控制系统两部分组成。

其中，机械臂包括基座、肩部、肘部、腕部和手部等五个关节，每个关节都由电动马达驱动。

控制系统则包括传感器、控制芯片和软件等组成。

三、六轴机器人的运动方式六轴机器人可以实现多种运动方式，如直线运动、旋转运动和复合运动等。

其运动方式由控制系统中的传感器和芯片共同实现。

四、六轴机器人的控制原理1. 传感器：六轴机器人中常用的传感器有位置传感器和力矩传感器。

位置传感器可以检测每个关节的位置，并将其反馈给控制芯片；力矩传感器可以检测关节受到的力矩大小，从而调整机械臂的运动。

2. 控制芯片：六轴机器人中常用的控制芯片有PLC和DSP等。

PLC是一种可编程逻辑控制器，可以实现对机械臂的运动进行编程控制；DSP则是一种数字信号处理器，可以实现对机械臂运动的精确控制。

3. 软件：六轴机器人中常用的软件有ROS和LabVIEW等。

ROS是一种开源机器人操作系统，可以实现对六轴机器人进行编程；LabVIEW则是一种可视化编程软件，可以实现对六轴机器人进行图形化编程。

五、六轴机器人的工作流程1. 位置控制：六轴机器人首先需要定位每个关节的位置，并将其反馈给控制芯片。

控制芯片根据设定好的程序来调整每个关节的位置，从而实现六轴机器人的运动。

2. 力矩控制：六轴机器人在工作时需要承受各种力矩，如重物举起、旋转等。

此时，力矩传感器会检测到关节受到了多大的力矩，并将其反馈给控制芯片。

控制芯片会根据设定好的程序来调整机械臂的运动，从而实现对力矩的控制。

3. 编程控制：六轴机器人可以通过编程来实现不同的工作任务。

编程可以使用ROS等软件进行，也可以使用LabVIEW等可视化编程软件进行。

六、六轴机器人的应用六轴机器人广泛应用于汽车制造、电子制造、医疗器械等领域。

六轴无人机研究与设计毕业设计一、什么是六轴无人机六轴无人机是一种飞行器，由六个电动机和对应的旋翼组成。

每个旋翼都可以独立控制，以实现飞行器的平衡和姿态控制。

六轴无人机通常采用多旋翼结构，通过电机带动旋翼产生升力，从而实现垂直起降、悬停和飞行。

二、为什么选择六轴无人机作为研究对象选择六轴无人机作为研究对象的原因有多个方面。

首先，相比于其他类型的无人机，六轴无人机具有更好的操控性和稳定性。

其独立控制的六个旋翼可以提供更灵活的姿态控制能力，使得飞行器在复杂环境中能够更好地适应和执行任务。

其次，六轴无人机广泛应用于各个领域，包括航拍摄影、农业植保、物流配送等，因此对其性能和设计的研究具有实际应用价值。

三、六轴无人机的研究内容和设计要求有哪些在六轴无人机的研究中，主要关注以下几个方面的内容：姿态控制、飞行控制、传感器集成和通信系统设计等。

姿态控制包括确定无人机的姿态和控制其稳定飞行，需要设计合适的控制算法和传感器集成方案。

飞行控制涉及无人机的起飞、降落、悬停和导航等功能，需要设计相应的飞行控制系统和路径规划算法。

传感器集成涉及将各种传感器（如加速度计、陀螺仪、气压计等）与飞控系统进行集成和优化。

通信系统设计关乎无人机与地面控制站之间的通信，需要设计可靠和高效的通信协议和数据传输方案。

设计六轴无人机需要满足以下要求：首先，飞行器的结构设计要合理，旋翼的安装位置和角度需要精确计算和调整，以保证飞行器的稳定性和姿态控制能力。

其次，飞行控制系统需要具备高精度和高可靠性，能够实现准确的飞行控制和路径规划。

再次，传感器集成需要确保传感器的准确度和灵敏度，以提供准确的姿态信息和环境感知数据。

最后，通信系统需要具备高速率和稳定的通信能力，以实现与地面控制站的可靠通信。

四、六轴无人机毕业设计的实施步骤和关键技术有哪些六轴无人机毕业设计的实施步骤主要包括以下几个方面：首先，进行问题分析和需求分析，明确设计目标和要求。

其次，进行相关技术研究和文献综述，了解当前六轴无人机的研究进展和存在的问题。

六轴无人机飞行培训(A版)一、六轴多旋翼飞行器系统组成（4课时）六轴多旋翼飞行器主要由机架、飞控、螺旋桨、锂电池、电调、电机等组成。

机架：机架是六轴多旋翼飞行器的基础平台，电机、飞控、电调等设备都需要直接安装到上面。

除基本的满足强度、刚度、重量轻等要求外，其功能还包括：①提供安装接口，如安装电机的固定位置。

②可折叠，四个轴臂和支架都是可以松开螺杆并折叠，方便装车运输。

飞控：飞控是六轴多旋翼飞行器的核心，本机使用的是大疆的WOOKONG-M飞控，包含主控板、IMU、GPS指南针。

功能有：①在没有控制的情况下，WOOKONG-M飞控可以使其自主平衡飞行和定位悬停飞行。

②人为遥控或者自主控制的信号，控制六个电调的输出，进而调整螺旋桨的转速,来调节飞行器的起飞、悬停、俯仰、滚转、偏航、降落等机动。

电调：电调全称电子调速器，英文electronic speed controller,简称ESC。

针对电机不同，可分为有刷电调和无刷电调。

它根据控制信号调节电动机的转速。

航空模型就是通过遥控对航模无刷电子调速器的控制以达到调整飞机的各种飞行姿态和动作。

电机：本机选择无刷电机作为飞行的动力。

无刷电机具有寿命长、噪音小、可控性强等优点。

锂电池提供的是直流电，电子调速器将其变成三相交流电，遥控器或飞控发出控制信号，控制电机的转速，实现对飞机飞行的控制。

螺旋桨：螺旋桨是为飞行器提供升力的唯一部件，其选择和电机KV值相关。

一般KV 值较大的电机选择高速桨，KV值较小的选择低速桨。

螺旋桨一般为木质、塑料、碳纤维等，根据飞行器的参数要求选择。

二、安装、调参、指南针校准（6课时）正确安装是飞行器安全飞行的前提，安装时务必详读WOOKONG-M飞控用户手册，按照上面的要求进行安装，下图是WOOKONG-M飞控用户手册中安装说明图。

按照WOOKONG-M飞控用户手册进行调参和指南针校准。

图一、wookong-M飞控安装说明图三、基础飞行（10课时）1、飞行前检查1) 飞行器安装正确2) 参数设置正确3) 连线正确4) 遥控器电池、机上电池电量充足2、选择控制模式本飞控系统有手动模式、姿态模式和GPS姿态模式可供选择，通过以下步骤进入不同的模式：5) 利用遥控器的一个3位开关作为控制模式开关，该开关的不同档位对应不同的控制模式。

一、六轴多旋翼飞行器系统组成（4课时）六轴多旋翼飞行器主要由机架、飞控、螺旋桨、锂电池、电调、电机等组成。

机架：机架是六轴多旋翼飞行器的基础平台，电机、飞控、电调等设备都需要直接安装到上面。

除基本的满足强度、刚度、重量轻等要求外，其功能还包括：①提供安装接口，如安装电机的固定位置。

②可折叠，四个轴臂和支架都是可以松开螺杆并折叠，方便装车运输。

飞控：飞控是六轴多旋翼飞行器的核心，本机使用的是大疆的WOOKONG-M飞控，包含主控板、IMU、GPS指南针。

功能有：①在没有控制的情况下，WOOKONG-M飞控可以使其自主平衡飞行和定位悬停飞行。

②人为遥控或者自主控制的信号，控制六个电调的输出，进而调整螺旋桨的转速,来调节飞行器的起飞、悬停、俯仰、滚转、偏航、降落等机动。

电调：电调全称电子调速器，英文electronic speed controller,简称ESC。

针对电机不同，可分为有刷电调和无刷电调。

它根据控制信号调节电动机的转速。

航空模型就是通过遥控对航模无刷电子调速器的控制以达到调整飞机的各种飞行姿态和动作。

电机：本机选择无刷电机作为飞行的动力。

无刷电机具有寿命长、噪音小、可控性强等优点。

锂电池提供的是直流电，电子调速器将其变成三相交流电，遥控器或飞控发出控制信号，控制电机的转速，实现对飞机飞行的控制。

螺旋桨：螺旋桨是为飞行器提供升力的唯一部件，其选择和电机KV值相关。

一般KV 值较大的电机选择高速桨，KV值较小的选择低速桨。

螺旋桨一般为木质、塑料、碳纤维等，根据飞行器的参数要求选择。

二、安装、调参、指南针校准（6课时）正确安装是飞行器安全飞行的前提，安装时务必详读WOOKONG-M飞控用户手册，按照上面的要求进行安装，下图是WOOKONG-M飞控用户手册中安装说明图。

按照WOOKONG-M飞控用户手册进行调参和指南针校准。

图一、wookong-M飞控安装说明图三、基础飞行（10课时）1、飞行前检查1)飞行器安装正确2)参数设置正确3)连线正确4)遥控器电池、机上电池电量充足2、选择控制模式本飞控系统有手动模式、姿态模式和GPS姿态模式可供选择，通过以下步骤进入不同的模式：5)利用遥控器的一个3位开关作为控制模式开关，该开关的不同档位对应不同的控制模式。

一款“超强飞行物种”的诞生——共轴六桨无人机多旋翼与直升机作为两款最普遍的飞行平台，从发明至今已经有100多年历史，而今终于杂交出了一款“超强的全新飞行物种”，把多旋翼与直升机的优势基因完全融合。

本篇文章介绍这个刚刚诞生的新物种——共轴六桨无人机。

共轴六桨无人机是七爪鱼（Septpus）公司为工业级场景所研发的一款新概念飞行平台，全球首创，从能源使用效率角度解决无人机续航时间短的瓶颈。

飞行平台的“杂交”成果通过整合多旋翼与直升机的“优势基因”，杂交出了一款“超强的全新飞行物种”。

直升机主要特征是通过大尺寸桨叶的周期变距实现姿态的控制，由动力驱动的旋翼提供主要升力和推进力来源。

由大尺寸桨叶带来的优势是速度快，载重大、航时长；要实现“周期变距”所需的机械机构极其复杂，所带来的劣势：故障率高、维护费用高、不易操作；大尺寸桨叶因为需要周期变距的缘故，无法使用更高效率的桨叶翼型，同时噪音大。

多旋翼主要特征是采用小尺寸桨叶动力系统的分散式分布，通过多动力系统的协同工作实现姿态的控制。

动力系统的分散式带来的好处是避免了“周期变距”的困扰，上手简单、价格便宜、维护方便。

但采用小尺寸桨叶动力系统会带来低效率的问题，载荷小、航时短、飞行高度低、巡航速度慢，抗恶劣天气能力较差。

共轴六桨无人机的结构特点：由两个大尺寸正反共轴旋翼提供升力和四个小功率旋翼调整无人机的姿态。

两个正反共轴旋翼分布于飞行平台上端提供升力和推进力，控制偏航和推力，四个小功率旋翼呈十字分布于飞行平台下端，控制无人机的俯仰和滚转姿态。

共轴六桨无人机把直升机的大尺寸桨叶提供升力，与多旋翼的多动力系统的协同工作实现姿态控制的，相当成功地两个形成优势的基因都放在同一个飞行平台上。

“新物种”的竞争优点对于多旋翼无人机，本飞行平台拥有结构紧凑，收纳空间小，升力大，前进与悬停的气动效率更高，飞行阻力小，升力所产生气流下行阻力小等气动优势；相对于无人直升机，本飞行平台拥有多旋翼无人机的结构简单，响应快，仅通过控制数个电机的转速就实现了无人机的姿态控制。
