断路器及隔离开关培训随着电力设备的不断发展和更新换代，断路器和隔离开关作为电力系统中的重要部件，它们的性能和可靠性直接影响到电力系统的安全运行。
因此，对断路器及隔离开关的培训是非常重要的。
本文将围绕断路器及隔离开关的基本原理、类型、工作原理、操作规程以及维护保养等方面展开培训。
第一部分：断路器基础知识1. 定义：断路器是电气设备中的一种用以实现电气设备开路、短路和过载保护的开关。
2. 构成：断路器主要由断路器本体、操作机构和触发器等部件组成。
3. 工作原理：断路器在电路中的作用是在电路超载或短路时迅速切除故障电流。
4. 类型：常见的断路器主要分为空气断路器、真空断路器和SF6 断路器等。
第二部分：隔离开关基础知识1. 定义：隔离开关是一种用来隔离和切断电气设备的电气开关。
2. 构成：隔离开关主要由隔离刀片、隔离机构和接地开关等部件组成。
3. 工作原理：隔离开关在电气设备维护、检修和分段操作时，能够隔离和切断电气设备与电源之间的电气连接。
4. 类型：根据用途不同，隔离开关主要分为高压隔离开关和负荷隔离开关两种。
第三部分：断路器及隔离开关的操作规程1. 断路器操作规程：包括手动操作、远程操作和自动操作等，操作人员需了解各种操作方式的步骤和注意事项。
2. 隔离开关操作规程：主要包括隔离开关的手动操作和远程操作，操作人员需按照标准操作规程执行操作。
3. 操作安全：操作人员在进行断路器和隔离开关操作时，应严格遵守电气安全操作规程，确保自身和设备的安全。
第四部分：断路器及隔离开关的维护保养1. 定期检查：定期对断路器和隔离开关进行检查和试验，发现异常情况及时处理。
2. 维护保养：对断路器和隔离开关的各部件进行润滑、清洁和检修，确保设备的正常运行。
3. 故障处理：对于断路器和隔离开关出现的故障，需进行及时的处理，保证设备的正常使用。
结语断路器及隔离开关作为电力系统中的重要设备，其性能和可靠性直接关系到电力系统的安全运行。

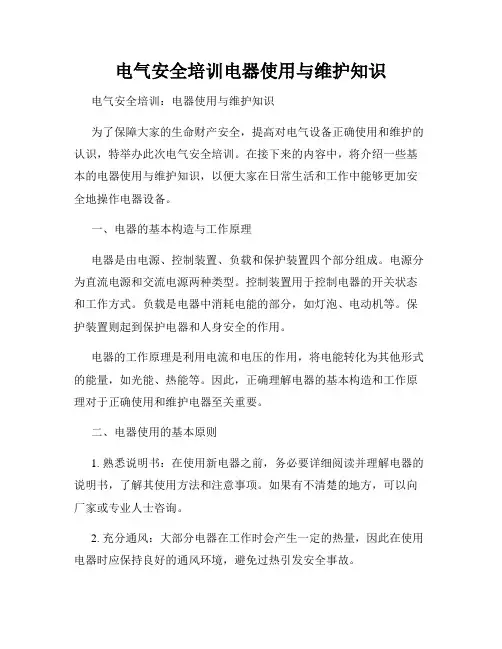

电气安全培训电器使用与维护知识电气安全培训：电器使用与维护知识为了保障大家的生命财产安全，提高对电气设备正确使用和维护的认识，特举办此次电气安全培训。
在接下来的内容中，将介绍一些基本的电器使用与维护知识，以便大家在日常生活和工作中能够更加安全地操作电器设备。
一、电器的基本构造与工作原理电器是由电源、控制装置、负载和保护装置四个部分组成。
电源分为直流电源和交流电源两种类型。
控制装置用于控制电器的开关状态和工作方式。
负载是电器中消耗电能的部分，如灯泡、电动机等。
保护装置则起到保护电器和人身安全的作用。
电器的工作原理是利用电流和电压的作用，将电能转化为其他形式的能量，如光能、热能等。
因此，正确理解电器的基本构造和工作原理对于正确使用和维护电器至关重要。
二、电器使用的基本原则1. 熟悉说明书：在使用新电器之前，务必要详细阅读并理解电器的说明书，了解其使用方法和注意事项。
如果有不清楚的地方，可以向厂家或专业人士咨询。
2. 充分通风：大部分电器在工作时会产生一定的热量，因此在使用电器时应保持良好的通风环境，避免过热引发安全事故。
3. 避免过载：不同电器设备对电源的要求不同，因此在使用电器时要注意电源的额定负荷，避免过载使用，以免引起电器损坏或火灾等事故。
4. 注意插头和插座的匹配：使用电器时，要确保插头和插座的规格和要求相匹配，避免使用劣质插座或使用不正规方式连接插头。
5. 定期检查电线电器：定期检查电线电器的使用情况，如发现老化、损坏或接线松动等情况，应及时修理或更换，以确保电器的正常运行。
三、常见电器维护知识1. 清洁保养：定期对电器进行清洁保养，保持电器表面的清洁，并清除积尘和杂物。
注意在清洁时，要先切断电源，使用干布或软刷清洁电器。
2. 防止潮湿：电器设备对潮湿环境非常敏感，因此要避免将电器放置在潮湿的地方，如浴室等。
同时，要注意避免水或其他液体进入电器内部。
3. 定期维护：对于一些需要定期维护的电器设备，如空调、电冰箱等，要按照说明书中的要求进行定期的清洁和保养工作，以延长其使用寿命。

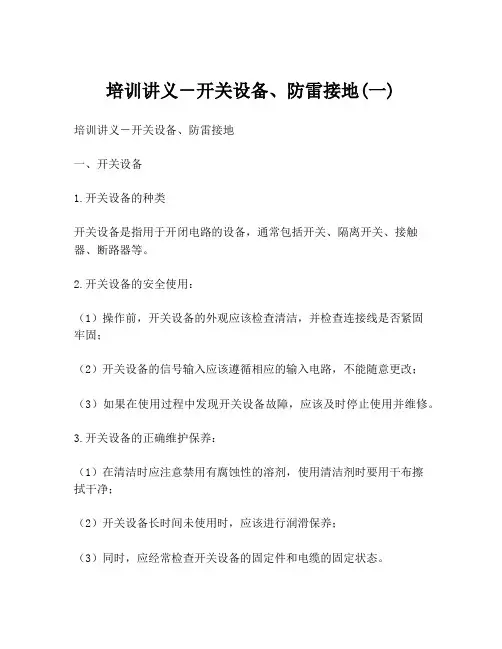

培训讲义－开关设备、防雷接地(一)培训讲义－开关设备、防雷接地一、开关设备1.开关设备的种类开关设备是指用于开闭电路的设备，通常包括开关、隔离开关、接触器、断路器等。
2.开关设备的安全使用：（1）操作前，开关设备的外观应该检查清洁，并检查连接线是否紧固牢固；（2）开关设备的信号输入应该遵循相应的输入电路，不能随意更改；（3）如果在使用过程中发现开关设备故障，应该及时停止使用并维修。
3.开关设备的正确维护保养：（1）在清洁时应注意禁用有腐蚀性的溶剂，使用清洁剂时要用干布擦拭干净；（2）开关设备长时间未使用时，应该进行润滑保养；（3）同时，应经常检查开关设备的固定件和电缆的固定状态。
二、防雷接地1.什么是防雷接地防雷接地是指在雷暴时采取措施防止闪电对设备产生影响，主要包括接地网、接地桩等。
2.防雷接地的分类（1）用于接地的材料可分为导体和非导体两类；（2）用于接地的形式可分为埋地式和架空式两种。
3.防雷接地设施的安全使用（1）在进行架空式防雷时，应注意采用合适的杆塔和挂点，并保证安全装置的牢固性；（2）在进行埋地式接地时，应确保接地电阻的大小符合要求，并且接地设施应远离其他电缆或通信线路；（3）防雷接地设施应定期进行维护检查，如有故障应及时维修。
4.防雷接地的注意事项防雷接地应定期检查，以确保其安全有效。
同时，在采用防雷接地措施的同时，也应注意其他防雷措施的使用，如避雷针等。
总之，在使用开关设备和防雷接地措施时，一定要注意安全原则，以保证设备的正常使用和人身安全。
同时，定期对开关设备和防雷接地设施进行检查维护，以确保安全有效。
控制与保护开关1. 概述控制与保护开关是一种常见的电气设备，主要用于控制电路的开关和保护电路的安全运行。
在电力系统、工业自动化系统和家庭电气系统中都广泛应用。
本文将介绍控制与保护开关的工作原理、分类、应用和未来发展趋势。
2. 工作原理控制与保护开关的工作原理基于电路的开关功能和电路的保护功能。
在控制方面，开关可以控制电源的连接与断开，从而实现电路的启动、停止和切换等功能。
在保护方面，开关可以监测电流、电压和温度等参数，当电路出现异常时，及时切断电源，以保护设备和电路的安全运行。
3. 分类控制与保护开关根据其工作原理和功能的不同，可分为多种类型，包括：- 刀闸开关：主要用于高压电力系统中，能够断开大电流负载和短路电流。
- 断路器：可快速切断故障电流，用于保护电路和设备。
- 开关：用于控制电源的连接与断开，包括手动开关、自动开关和远程开关等。
- 保护继电器：用于监测电路参数，当参数异常时触发断电操作。
- 接触器：用于控制电动机和其他大电流负载设备的启动和停止。
4. 应用控制与保护开关在各种电气系统中都有广泛的应用，包括：- 电力系统：用于变电站、配电室和发电厂等电力设备中的控制和保护。
- 工业自动化系统：用于控制和保护生产线、机器人和工业设备等。
- 家庭电气系统：用于控制照明、插座和家用电器等。
5. 未来发展趋势随着科技的不断进步，控制与保护开关也在不断发展和创新。
未来的发展趋势包括：- 智能化：开关将具备更强的智能化功能，可以通过物联网连接，远程监测和控制电路的状态。
- 可编程性：开关可以灵活编程，实现更精确的控制和保护功能。
- 安全性：开关将更注重安全性，采用更先进的断电和保护技术，确保电路和设备的安全运行。
- 节能环保：开关将更注重节能和环保，通过能源管理和智能控制，减少能源浪费和环境污染。
6. 结论控制与保护开关在电气系统中扮演着重要的角色，它们可以实现电路的控制和保护，确保设备和电路的安全运行。
电气培训教材(1)第一阶段第一章电器的基本知识一．电器的定义：凡是自动或手动接通和断开电路，完成对电路切换、控制、维护、检测、变换和调理目的的电气元件统称为电器。
二．电器的分类1.按任务电压等级分类〔1〕高压电器任务电压在交流1000V以下的各种电器。
例如接触器、控制器、起动器、刀开关、断路器、熔断器、继电器、电阻器、主令电器等。
〔2〕高压电器任务电压高于交流1000V以上的各种电器。
例如高压熔断器、隔分开关、高压断路器等。
2.按用途分类〔1〕控制电器用于各种控制电路和控制系统的电器。
例如接触器、各种控制继电器、控制器、启动器等。
〔2〕主令电器用于自动控制系统中发送控制指令的电器。
例如控制按钮、主令开关、行程开关、万能转换开关等。
〔3〕维护电器用于维护电路及用电设备的电器。
如熔断器、热继电器、各种维护继电器、避雷器等。
〔4〕配电电器用于电能的保送和分配的电器。
例如高压熔断器、隔分开关、刀开关、断路器等。
〔5〕执行电器用于完成某种举措或传动功用的电器。
如电磁铁、电磁离合器等。
3.按任务原理分类〔1〕电磁式电器依据电磁感应原理来任务的电器。
交直流接触器、各种电磁式继电器等。
〔2〕非电量控制电器电器的任务是靠外力或某种非电物理量的变化而举措的电器。
例如刀开关、行程开关、按钮、速度继电器、压力继电器、温度继电器等。
第二章开关电器开关电器普遍运用于配电线路作电源的隔离、维护与控制。
常用开关有以下几种：一、刀开关刀开关是结构最复杂，运用最普遍的一种手动电器。
在高压电路中，作为不频繁接通和分断电路用，或用来将电路与电源隔离。
刀开关由操作手柄、触刀、静插座和绝缘底板组成。
按刀数可分为单级双极和三级。
图形符号如下：刀开关运用本卷须知：刀开关在装置时，手柄要向上，不得倒装或平装，防止由于重力自动下落，而惹起误举措合闸。
接线时，应将电源线接在上端，负载线接在下端，这样拉闸后刀片与电源隔离，防止能够发作的不测事故。
二、转换开关转换开关又称组合开关，普通用于电气设备中非频繁地通断电路、换接电源和负载，测量三相电压以及控制小容量感应电动机。

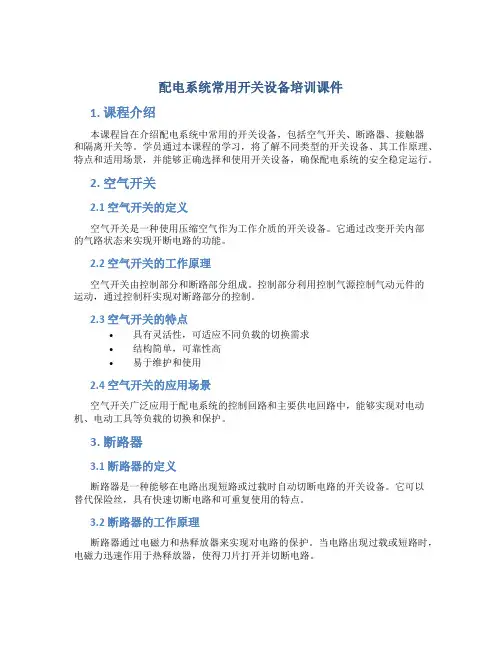

配电系统常用开关设备培训课件1. 课程介绍本课程旨在介绍配电系统中常用的开关设备，包括空气开关、断路器、接触器和隔离开关等。
学员通过本课程的学习，将了解不同类型的开关设备、其工作原理、特点和适用场景，并能够正确选择和使用开关设备，确保配电系统的安全稳定运行。
2. 空气开关2.1 空气开关的定义空气开关是一种使用压缩空气作为工作介质的开关设备。
它通过改变开关内部的气路状态来实现开断电路的功能。
2.2 空气开关的工作原理空气开关由控制部分和断路部分组成。
控制部分利用控制气源控制气动元件的运动，通过控制杆实现对断路部分的控制。
2.3 空气开关的特点•具有灵活性，可适应不同负载的切换需求•结构简单，可靠性高•易于维护和使用2.4 空气开关的应用场景空气开关广泛应用于配电系统的控制回路和主要供电回路中，能够实现对电动机、电动工具等负载的切换和保护。
3. 断路器3.1 断路器的定义断路器是一种能够在电路出现短路或过载时自动切断电路的开关设备。
它可以替代保险丝，具有快速切断电路和可重复使用的特点。
3.2 断路器的工作原理断路器通过电磁力和热释放器来实现对电路的保护。
当电路出现过载或短路时，电磁力迅速作用于热释放器，使得刀片打开并切断电路。
•可重复使用，不需要更换•切断速度快，保护性能好•可以进行远程控制和监测3.4 断路器的应用场景断路器广泛应用于低压配电系统中，用于保护电路和负载设备不受到过载和短路的损坏，确保电路的安全运行。
4. 接触器4.1 接触器的定义接触器是一种能够控制大功率负载的开关设备。
它通过控制电磁继电器的通断来实现对电路的控制。
4.2 接触器的工作原理接触器由电磁部分和电动部分组成。
当电磁继电器通电时，电动部分会受到电磁力的作用，使得接点闭合或断开，从而切换电路。
4.3 接触器的特点•承载能力强，可控制大功率负载•可以进行远程控制和监测•寿命长，使用寿命可达数十万次4.4 接触器的应用场景接触器广泛应用于电动机的启动和停止控制以及对其他大功率负载的控制，如电炉、电动机、变压器等。
