下载文档原格式

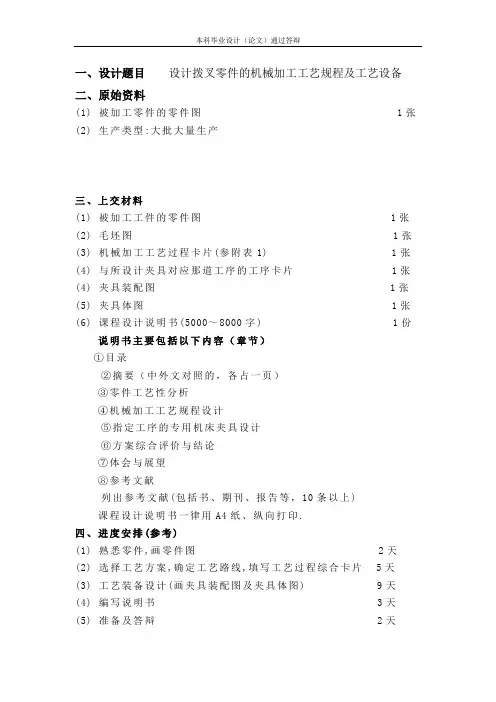

一、设计题目设计拨叉零件的机械加工工艺规程及工艺设备二、原始资料(1) 被加工零件的零件图1张(2) 生产类型:大批大量生产三、上交材料(1) 被加工工件的零件图1张(2) 毛坯图1张(3) 机械加工工艺过程卡片(参附表1) 1张(4) 与所设计夹具对应那道工序的工序卡片1张(4) 夹具装配图1张(5) 夹具体图1张(6) 课程设计说明书(5000～8000字) 1份说明书主要包括以下内容（章节）①目录②摘要（中外文对照的，各占一页）③零件工艺性分析④机械加工工艺规程设计⑤指定工序的专用机床夹具设计⑥方案综合评价与结论⑦体会与展望⑧参考文献列出参考文献(包括书、期刊、报告等，10条以上)课程设计说明书一律用A4纸、纵向打印.四、进度安排(参考)(1) 熟悉零件,画零件图2天(2) 选择工艺方案,确定工艺路线,填写工艺过程综合卡片5天(3) 工艺装备设计(画夹具装配图及夹具体图) 9天(4) 编写说明书3天(5) 准备及答辩2天五、指导教师评语成绩：指导教师日期成绩评定采用五级分制，即优秀、良好、中等、及格和不及格。
优秀：设计方案合理并新颖，设计说明书及设计图纸规范、内容丰富。
在设计过程中勤奋好学、有创新思想；良好：设计方案合理，设计说明书及设计图纸比较规范、内容比较丰富。
在设计过程中勤奋好学、有创新思想；中等：设计方案一般，设计说明书及设计图纸欠规范、内容一般。
在设计过程中比较勤奋、创新思想不明显；及格：设计方案不完善，存在一些小错误，说明书及设计图纸欠规范、内容一般。
在设计过程中勤奋精神不够：不及格：设计方案有严重错误，设计说明书及设计图纸不规范、内容浅薄。
在设计过程中勤奋好学精神不够。
摘要机械制造技术基础课程设计是我们在学完了大学的全部基础课、专业基础课以及专业课后进行的。
这是我们在进行毕业设计之前对所学的各科课程一次深入的综合性总复习，也是一次理论联系实际的训练。
因此，他在我们的大学四年生活中占有重要的地位。

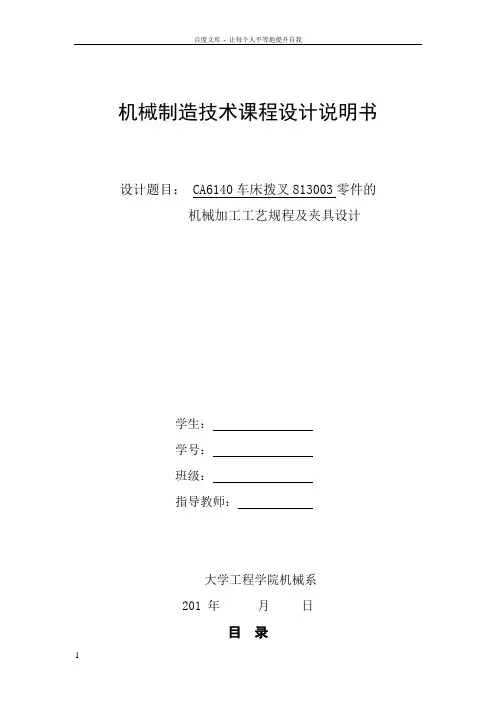

机械制造技术课程设计说明书设计题目： CA6140车床拨叉813003零件的机械加工工艺规程及夹具设计学生：学号：班级：指导教师：大学工程学院机械系201 年月日目录序言------------------------------------------------------------------------------------------------1 1.零件的工艺性分析---------------------------------------------------------------------------1 1.1拨叉的用途---------------------------------------------------------------------------------1 1.2拨叉的技术要求---------------------------------------------------------------------------11.3审查拨叉的工艺性------------------------------------------------------------------------12.确定毛坯制造方式和毛坯简图------------------------------------------------------------2 2.1选择毛坯------------------------------------------------------------------------------------2 2.2确定毛坯尺寸公差和机械加工余量--------------------------------------------------22.3绘制毛坯简图------------------------------------------------------------------------------33.拟定拨叉工艺路线---------------------------------------------------------------------------3 3.1选择定位基准------------------------------------------------------------------------------3 3.2表面加工方法的选择---------------------------------------------------------------------3 3.3加工阶段的划分---------------------------------------------------------------------------4 3.4工序集中与分散---------------------------------------------------------------------------4 3.5工序顺序的安排---------------------------------------------------------------------------4 3.6确定加工路线------------------------------------------------------------------------------43.7工艺过程卡---------------------------------------------------------------------------------54.机械加工余量、工序尺寸及毛坯尺寸的确定-------------------------------------------55.确定切削用量及基本工时------------------------------------------------------------------7 5.1粗铣80×30面-----------------------------------------------------------------------------75.2精铣80×30面-----------------------------------------------------------------------------86.夹具的设计------------------------------------------------------------------------------------9 6.1切削力及夹紧力的计算------------------------------------------------------------------9 6.2定位基准的选择----------------------------------------------------------------------106.3夹具的组成-------------------------------------------------------------------------------107.参考文献-------------------------------------------------------------------------------------118.设计的感想与体会-------------------------------------------------------------------------12序言机械制造工艺学课程设计是我们学完大学的全部基础课·技术基础课以及大部分专业课之后进行的。

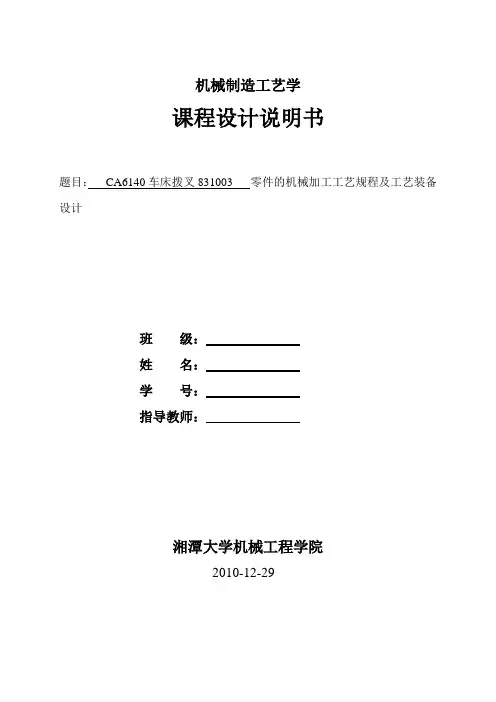

机械制造工艺学课程设计说明书题目：CA6140车床拨叉831003 零件的机械加工工艺规程及工艺装备设计班级：姓名：学号：指导教师：湘潭大学机械工程学院2010-12-29湘潭大学机械工程学院机械设计制造及其自动化专业课程设计任务书题目：CA6140车床拨叉831003 零件的机械加工工艺规程及工艺装备设计内容：1、零件图1张2、毛胚图1张3、机械加工工艺过程综合卡片1份4、工艺装备的装配图和零件图折合约2张A0号图纸5、课程设计说明书1份班级：姓名：学号：2010-12-29目录一、序言 (4)二、零件的分析 (4)2、1零件的作用 (4)2、2零件的工艺分析 (4)2、3零件的特点 (5)三、工艺规程设计 (5)（一）确定毛坯的制造形式 (5)（二）基面的选择 (5)（三）制定工艺路线 (5)（四）机械加工余量、工序尺寸及毛坯尺寸的确定 (6)（五）确定切削用量及基本工时 (6)四、夹具的设计 (14)五、结论 (16)六、参考文献 (16)一、序言机械制造工艺学设计是在我们学完了大学的全部基础课，技术基础课以及大部分专业课之后进行的。
这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的总复习，也是一次理论联系实际的训练，因此，它在我们四年的大学生活中占有重要的地位。
就我个人而言，我希望能通过这次课程设计对自己末来将从事的工作进行一次适应性训练，从中锻炼自己分析问题，解决问题的能力，为今后参加祖国的“四化”建设打下一个良好的基础。
由于能力所限，设计尚有许多不足之处，恳请各位老师给予指导。
二、零件的分析2.1 零件的作用题目给定的零件是CA6140拨叉，它位于车床变速机构中，主要起换档，使主轴回转运动按照工作者的要求进行工作。
宽度为18mm的槽尺寸精度要求很高，因为在b拔叉拔动使滑移齿轮时如果槽的尺寸精度不高或间隙很大时，滑移齿轮得不到很高的位置精度。
所以，宽度为18mm的槽和滑移齿轮的配合精度要求很高。

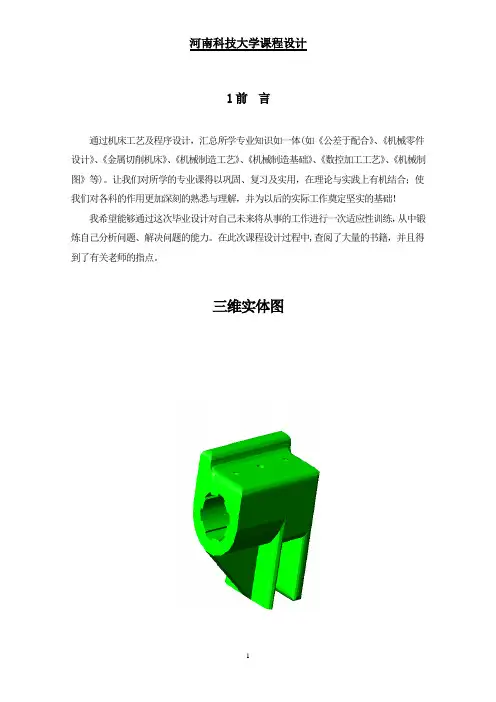

1前言通过机床工艺及程序设计，汇总所学专业知识如一体(如《公差于配合》、《机械零件设计》、《金属切削机床》、《机械制造工艺》、《机械制造基础》、《数控加工工艺》、《机械制图》等)。
让我们对所学的专业课得以巩固、复习及实用，在理论与实践上有机结合；使我们对各科的作用更加深刻的熟悉与理解，并为以后的实际工作奠定坚实的基础！我希望能够通过这次毕业设计对自己未来将从事的工作进行一次适应性训练，从中锻炼自己分析问题、解决问题的能力。
在此次课程设计过程中,查阅了大量的书籍，并且得到了有关老师的指点。
三维实体图2 设计的目的机械制造工艺学课程设计,是在学完机械制造工艺学及夹具设计原理课程，经过生产实习取得感性知识后进行的一项教学环节；在老师的指导下，要求在设计中能初步学会综合运用以前所学过的全部课程，并且独立完成的一项工程基本训练。
同时，也为以后搞好毕业设计打下良好基础。
通过课程设计达到以下目的：(1)、能熟练的运用机械制造工艺学的基本理论和夹具设计原理的知识，正确地解决一个零件在加工中的定位，夹紧以及合理制订工艺规程等问题的方法，培养学生分析问题和解决问题的能力。
(2)、通过对零件某道工序的夹具设计，学会工艺装备设计的一般方法。
通过学生亲手设计夹具（或量具）的训练，提高结构设计的能力。
(3)、课程设计过程也是理论联系实际的过程，并学会使用手册、查询相关资料等，增强学生解决工程实际问题的独立工作能力。
3零件的分析3.1 零件的作用零件是CA6140拨叉（见附图1）它位于车床变速机构中，主要起换档，使主轴mm 回转运动按照工作者的要求进行工作，获得所需的速度和扭矩的作用。
宽度为30+0.012的面尺寸精度要求很高，因为在拨叉拔动使滑移齿轮时如果槽的尺寸精度不高或间隙很大mm的面的槽和滑移齿轮的配时，滑移齿轮得不到很高的位置精度。
所以，宽度为30+0.012合精度要求很高。
3.2 零件的工艺分析：该拨叉零件的主要加工表面是平面、内花键和槽系。

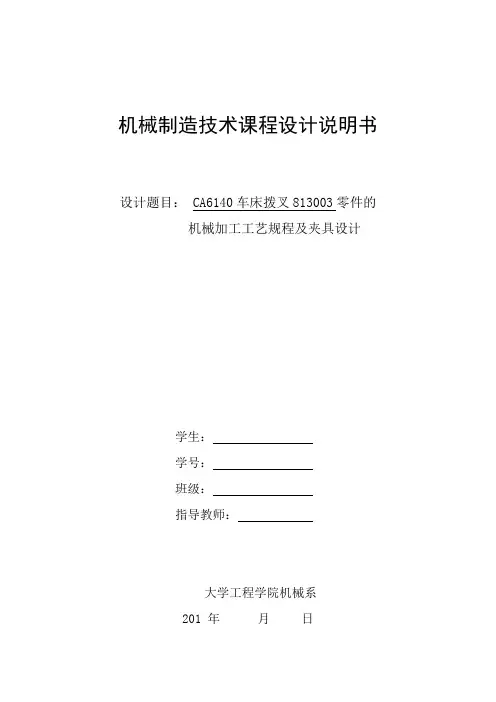

机械制造技术课程设计说明书设计题目： CA6140车床拨叉813003零件的机械加工工艺规程及夹具设计学生：学号：班级：指导教师：大学工程学院机械系201 年月日目录序言------------------------------------------------------------------------------------------------1 1.零件的工艺性分析---------------------------------------------------------------------------1 1.1拨叉的用途---------------------------------------------------------------------------------1 1.2拨叉的技术要求---------------------------------------------------------------------------11.3审查拨叉的工艺性------------------------------------------------------------------------12.确定毛坯制造方式和毛坯简图------------------------------------------------------------2 2.1选择毛坯------------------------------------------------------------------------------------2 2.2确定毛坯尺寸公差和机械加工余量--------------------------------------------------22.3绘制毛坯简图------------------------------------------------------------------------------33.拟定拨叉工艺路线---------------------------------------------------------------------------3 3.1选择定位基准------------------------------------------------------------------------------3 3.2表面加工方法的选择---------------------------------------------------------------------3 3.3加工阶段的划分---------------------------------------------------------------------------4 3.4工序集中与分散---------------------------------------------------------------------------4 3.5工序顺序的安排---------------------------------------------------------------------------4 3.6确定加工路线------------------------------------------------------------------------------43.7工艺过程卡---------------------------------------------------------------------------------54.机械加工余量、工序尺寸及毛坯尺寸的确定-------------------------------------------55.确定切削用量及基本工时------------------------------------------------------------------7 5.1粗铣80×30面-----------------------------------------------------------------------------75.2精铣80×30面-----------------------------------------------------------------------------86.夹具的设计------------------------------------------------------------------------------------9 6.1切削力及夹紧力的计算------------------------------------------------------------------9 6.2定位基准的选择----------------------------------------------------------------------106.3夹具的组成-------------------------------------------------------------------------------107.参考文献-------------------------------------------------------------------------------------118.设计的感想与体会-------------------------------------------------------------------------12序言机械制造工艺学课程设计是我们学完大学的全部基础课·技术基础课以及大部分专业课之后进行的。
C A6140拨叉零件831003的加工工艺及夹具的设计(总21页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--目录1 引言 (2)2 零件分析 (3)零件的作用 (3)零件的工艺分析 (3)3 确定毛坯类型、绘制毛坯简图 (5)选择毛坯 (5)确定毛坯的尺寸公差和机械加工余量 (5)锻件的公差等级 (5)零件表面粗糙度 (5)绘制拨叉毛坯简图 (5)4 工艺规程设计 (6)定位基准的选择 (6)精基准的选择 (6)粗基准的选择 (7)拟定工艺路线 (7)确定表面加工方法 (7)加工阶段的划分 (7)工序的集中与分散 (8)工序顺序的安排 (8)确定工艺路线 (8)加工设备及工艺装备的选用 (9)加工余量工序尺寸和公差的确定 (10)切削用量的计算 (10)工序01—粗铣左、右端面 (10)工序02—精铣左端面 (11)工序07—钻孔2×φ7 (11)工序08—攻螺纹2×M8..................................................................................................... 错误!未定义书签。
时间定额的计算 ........................................................................................................................ 错误!未定义书签。
的计算 ................................................................................................................ 错误!未定义书签。
基本时间tj辅助时间t的计算 ................................................................................................................ 错误!未定义书签。
![CA6140车床拨叉工艺及粗铣18H11槽夹具设计[831003]夹具说明书](https://img.taocdn.com/s1/m/aac03c46c850ad02de804168.png)
前言 (2)1.产前准备 (3)1.1年生产纲领 (3)1.2生产条件 (3)1.3零件工艺分析 (3)2.夹具结构设计 (5)2.1定位机构 (5)2.2夹紧机构 (6)2.3 导向装置的选择 (7)2.4机床夹具的总体形式 (8)2.4.1确定夹具体： (8)2.4.2确定联接体： (9)2.4.3夹具体的总体设计图: (9)2.5绘制夹具零件图 (9)2.6绘制夹具装配图 (10)3.定位误差设计 (13)3.1误差分析 (13)3.2定位误差的计算 (14)结论 (15)致谢 (16)参考文献 (17)前言机械制造技术基础是机械设计制造及其自动化（或机械工程及自动化）专业的一门重要的专业基础课。
机械设计是机械工程的重要组成部分，是决定机械性能的最主要因素。
由于各产业对机械的性能要求不同而有许多专业性的机械设计。
在机械制造厂的生产过程中,用来安装工件使之固定在正确位置上,完成其切削加工、检验、装配、焊接等工作,所使用的工艺装备统称为夹具。
如机床夹具、检验夹具、焊接夹具、装配夹具等。
机床夹具的作用可归纳为以下四个方面：1.保证加工精度机床夹具可准确确定工件、刀具和机床之间的相对位置，可以保证加工精度。
2.提高生产效率机床夹具可快速地将工件定位和夹紧，减少辅助时间。
3.减少劳动强度采用机械、气动、液动等夹紧机构，可以减轻工人的劳动强度。
4.扩大机床的工艺范围利用机床夹具，可使机床的加工范围扩大，例如在卧式车床刀架处安装镗孔夹具，可对箱体孔进行镗孔加工。
机械制造装备设计课程设计是机械设计中的一个重要的实践性教学环节，也是机械类专业学生较为全面的机械设计训练。
其目的在于：1.培养学生综合运用机械设计基础以及其他先修课程的理论知识和生产实际知识去分析和解决工程实际问题的能力，通过课设训练可以巩固、加深有关机械课设方面的理论知识。
2.学习和掌握一般机械设计的基本方法和步骤。
培养独立设计能力，为以后的专业课程及毕业设计打好基础，做好准备。
夹具设计设计题目：铣槽夹具学校：新乡学院院系：机电工程系姓名：班级：学号：专用夹具设计为了提高劳动生产率，保证加工质量，降低劳动强度。
在加工拨叉C 零件时，需要设计专用夹具。
根据任务要求中的设计内容，需要设计加工底槽夹具及钻、攻丝2-M8螺纹孔夹具各一套。
其中加工底槽的夹具将用于K X 52卧式镗床，刀具采用三面刃铣刀。
一、问题的提出利用本夹具主要用来粗、精铣底槽，该底槽侧面对花键孔的中心线要满足尺寸要求以及垂直度要求。
在粗铣此底槽时，其他都是未加工表面。
为了保证技术要求，最关键是找到定位基准。
同时，应考虑如何提高劳动生产率和降低劳动强度。
二、夹具设计1、定位基准的选择由零件图可知：粗铣平面对花键孔的中心线有尺寸要求及垂直度要求，其设计基准为花键孔的中心线。
为了使定位误差达到要求的范围之内，在此选用特制心轴找中心线，这种定位在结构上简单易操作。
采用心轴定心平面定位的方式，保证底槽加工的技术要求。
同时，应加一花键轴定位，防止心轴带动工件在X 方向上的旋转自由度。
2、切削力及夹紧分析计算刀具材料：V C W r 418（高速钢镶齿三面刃铣刀）刀具有关几何参数：00015~10=γ 00012~8=∂ 008~5=n α0025~15=β mm D 63= 8=Z z mm a f /25.0= mm a p 0.2=由《机床夹具设计手册》表1-2-9 可得铣削切削力的计算公式：P z p p C zK B D f a C F 9.01.172.01.1-=式（2.1）查《机床夹具设计手册》表1021--得：510p C = 对于灰铸铁：55.0)190(HB K p = 式（2.2）取175=HB ， 即96.0=p K所以 1.10.721.10.95102.00.25636080.96640.69()C F N -=⨯⨯⨯⨯⨯⨯= 由《金属切削刀具》表1-2可得：垂直切削力 ：)(62.5769.0N F F C CN ==（对称铣削） 式（2.3）背向力：)(38.35255.0N F F C P ==根据工件受力切削力、夹紧力的作用情况，找出在加工过程中对夹紧最不利的瞬间状态，按静力平衡原理计算出理论夹紧力。
目录1.零件的分析 (2)零件的作用 (2)零件的工艺分析 (2)2.工艺规程的设计 (3)确定毛坯的制造形式 (3)基准的选择 (3)制定工艺路线 (3)机械加工余量、工序尺寸及毛坯尺寸的确定 (5)确定切削用量及基本工时 (6)3.夹具的设计 (12)问题的提出 (12)夹具设计 (13)4.总结 (14)5.参考文献 (15)设计说明本次设计是在我们学完了大学的全部基础课程、技术基础课以及大部分专业课之后进行的。
这是我们在进行毕业设计之前对所学课程的一次深入的综合性的总复习，也是一次理论联系实际的训练。
因此，它在我们四年的大学生活中占有重要的地位。
就我个人而言，我希望能通过这次课程设计对自己未来将从事的工作进行一次适应性训练，从中锻炼自己分析问题、解决问题的能力，为今后参加祖国的现代化建设打下一个良好的基础。
由于能力所限，设计尚有许多不足之处，恳请各位老师给予指教。
1.零件的分析零件的作用给零件是CA6140车床拨叉，它位于车床变速机构中，主要起到换挡作用。
通过拨叉的拨动使车床滑移齿轮与不同的出齿轮啮合从而达到要求的主轴转速。
宽度为30mm的面的尺寸精度不高或者他们之间的空隙很大时，滑移齿轮就达不到很高的定位精度，这样滑移齿轮就不能很好的与其他齿轮进行正确有效的啮合，从而影响整个传动系统的工作。
所以拨叉宽度为30mm的面和槽之间要达到很高的配合精度。
零件的工艺分析831003拨叉共有两组加工表面，他们之间有一定的位置要求。
分析如下：（1）以Φ25H7mm花键孔为中心的加工表面。
这一组包括：Φ25H7mm的花键孔及倒角，30×80mm的台阶面，两个M8的通孔和一个Φ5的圆锥孔。
（2）以40×75mm的端面为基准的加工表面。
这一组加工表面包括：18H11mm的槽，40×75mm的端面。
这两组加工表面之间有着一定的位置要求，主要是：30×80mm的台阶面与Φ25H7mm的花键孔中心线的平行度公差为。

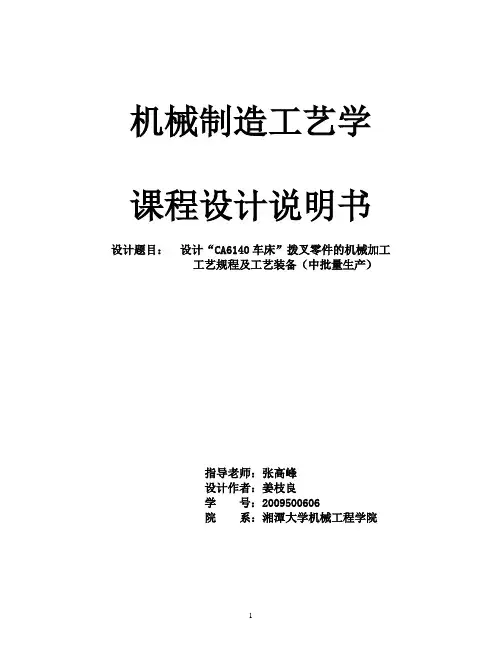

机械制造工艺学课程设计说明书设计题目：设计“CA6140车床”拨叉零件的机械加工工艺规程及工艺装备（中批量生产）指导老师：***设计作者：姜枝良学号：**********院系：湘潭大学机械工程学院目录1 前言通过机械制造工艺学课程设计，系统的总结运用了大学所学的专业知识（如《互换性与技术测量》、《机械设计》、《机械制造工艺学》、《机械制图》、《机床夹具设计》等课程）。
让我们对所学知识得以巩固并用于解决实际问题，使理论与实践得以结合；使我们对本专业有了更深刻的理解，为以后学习和工作奠定了坚实基础。
三维零件模型如图【1】图【1】2 课程设计目的机械制造工艺学课程设计，是在学完机械制造工艺学以及机床夹具设计原理课程之后，在老师指导之下初步尝试综合运用所学专业知识并且独立完成的一项基本训练。
同时，也为以后学好专业知识打下良好的基础。
通过课程设计达到以下目的：（1）、能熟练的运用机械制造工艺学的基本理论和，夹具设计原理知识，正确地解决一个零件在加工中的定位、夹紧以及合理制定工艺规程等问题培养学生分析问题和解决问题的能力；（2）、通过对零件某道工序的夹具设计，学会工艺装备设计的一般方法。
通过学生亲手设计夹具（或量具）的训练，提高结构设计的能力；（3）、课程设计过程也是理论联系实际的过程，学会使用手册、查询相关资料，增强学生解决工程实际问题的独立工作能力。
三、零件分析3.1零件作用零件是CA6140拨叉（见附图【】）它位于车床变速机构中，主要起换挡，使主轴回转运动按照工作者的要求进行工作，获取所需的速度和扭矩的作用。
宽度为30012.0+mm的面尺寸精度要求很高，因为在拨叉拨动滑移齿轮时如果槽的尺寸精度不高或者间隙很大时，滑移齿轮得不到很高的位置精度，所以，在宽度为30012.0+mm的面的槽和滑移齿轮的配合精度要求很高。
3.2 零件工艺分析该拨叉零件的主要加工表面是平面、内花键和槽系。
一般来说，保证平面的加工精度要比保证内花键的加工精度容易。
目录设计总说明 (2)1零件的分析 (3)零件的作用 (3)2工艺规程的设计 (3)2.1确定毛坯的制造形式 (4)2.2基面的选择 (4)2.3制订工艺路线 (5)2.4机械加工余量、工序尺寸及毛坯尺寸的确定 (6)2.5确定切削用量及基本工时 (8)3夹具设计 (20)3.1问题的提出 (21)3.2夹具设计 (21)结束语 (5)参考文献......................................................................... 错误！未定义书签。
设计总说明本设计是CA6140车床拨叉831003零件的加工工艺规程及一些工序的专用夹具设计。
CA6140拨叉零件的主要加工表面是平面、孔、槽和螺纹孔。
一般来说，机械加工工序先后顺序一般遵循先加工定位基面，再加工其他表面；先加工主要表面，后加工次要表面；先安排粗加工工序，后安排精加工工序；先加工平面，后加工孔。
选择右端R20的端面，上顶端40×80的面和右侧75×80的面为粗基准，选择为花键孔和72×40的端面为粗基准。
先粗铣75×40的左端面,精铣75×40的左端面直至符合表面粗糙度要求；接着钻、扩φ22的花键孔，锪两端倒角2×30；然后拉花键，保证精度要求；再粗铣、精铣沟槽，粗、精铣上平面至符合表面粗糙度要求；然后钻攻2-M8螺纹孔、钻φ5圆锥孔。
最后去毛刺、清洗、终检。
关键词：拨叉；加工工艺；夹具；定位；夹紧一、 零件的分析（一）零件的作用该零件是C6140车床拨叉，它位于车床变速机构中，主要其换挡作用。
通过拨叉的拨动使车床滑移齿轮与不同的齿轮啮合从而达到要求的主轴转速。
宽度为30mm 的面的尺寸精度要求很高，在拨叉工作工程中，如果拨叉和槽的配合尺寸精度不高或者它们之间的空隙很大时。
滑移齿轮就达不到很高的定位精度，这样滑移齿轮就不能很好的与其他齿轮进行正确有效的啮合。
课程设计说明书设计题目 :设计“ CA6140车床拔叉”零件的机械加工工艺规程及工艺装备（大批生产）设计者XXX指导教师XXX前言通过所学的专业课知识（《公差与配合》、《工程材料》、《机械原理》、《机械设计制造》、《机械制造技术基础》等）和金工实习使我们对机械设计制造有了一定的感性和理性认识。
这次机床工艺及夹具设计让我们对所学的专业课得以复习、巩固和应用。
是理论和实践相结合的有效手段。
不仅为大四的毕业设计做准备，而且为以后的工作打下一定的基础。
在这次设计中，我们主要设计 C6140 拨叉的夹具。
在设计中阅读大量的参考资料并且得到老师的指导由于能力有限在设计中难免有不足之处，恳请各位老师、同学批评指正。
一、零件的分析（一）零件的作用题目给定的零件是 C6140 拨叉（见附图 1）它位于车床变速机构中，主要其换挡作用。
通过拨叉的拨动使车床滑移齿轮与不同的齿轮啮合从而达到要求的主轴转速。
宽度为 30mm 的面的尺寸精度要求很高，在拨叉工作工程中，和如果拨叉和槽的配合尺寸精度不高或者它们之间的空隙很大时。
滑移齿轮就达不到很高的定位精度，这样滑移齿轮就不能很好的与其他齿轮进行正确有效的啮合。
从而影响整个传动系统的工作。
所以拨叉宽度为 30mm 的面和槽之间要达到很高的配合精度。
（二）零件的工艺分析CA6140 拨叉共有两组加工表面：1、这一组加工表面包括 :A 端面和轴线与A端面相垂直的花键底孔2、这一组加工表面包括 :六个方齿花键孔，及Φ 25mm花键底孔两端的2×75°倒角。
对于两组加工表面可先加工一组表面，再用专用夹具加工另一组表面。
二、工艺规程设计（一）确定毛坯的制造形式此次所设计的拨叉材料为HT200，根据材料成型工艺可知用金属型铸造。
该零件能够承受较大载荷和冲击载荷，能够满足使用要求。
因为生产纲领为大批量生产。
因为零件形状简单故毛坯形状需与零件的形状尽量接近，又因内孔很小，可不铸出。
序言机械制造工艺学课程设计是我们学完了大学的全部基础课、技术基础课以及大部分专业课之后进行的.这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的总复习，也是一次理论联系实际的训练，因此，它在我们四年的大学生活中占有重要的地位。
就我个人而言，我希望能通过这次课程设计，了解并认识一般机器零件的生产工艺过程，巩固和加深已学过的技术基础课和专业课的知识，理论联系实际，对自己未来将从事的工作进行一次适应性训练，从中锻炼自己分析问题、解决问题的能力，为今后的工作打下一个良好的基础，并且为后续课程的学习大好基础。
由于能力所限，设计尚有许多不足之处，恳请各位老师给予指导。
一、零件的分析（一）零件的作用题目所给的零件是CA6140车床的拨叉。
它位于车床变速机构中，主要起换档，使主轴回转运动按照工作者的要求工作，获得所需的速度和扭矩的作用。
零件上方的①20孔与操纵机构相连，二下方的050半孔则是用于与所控制齿轮所在的轴接触。
通过上方的力拨动下方的齿轮变速。
两件零件铸为一体，加工时分开。
（二）零件的工艺分析零件的材料为HT200，灰铸铁生产工艺简单，铸造性能优良，但塑性较差、脆性高，不适合磨削，为此以下是拨叉需要加工的表面以及加工表面之间的位置要求：本资料来自 举哥设计工作室，此文档为说明书 的部分内容，如需要本资料的全部内容请淘宝网搜索店铺举哥设计工作室，在店铺内搜索相关课题名称的关 键词 以下为全部文件列表的截图，包含图纸和说明书http ://shop!08989153* taobao* coin1、 小头孔 ①20以及与此孔相通的08的锥孔、M6螺纹孔。
2、 大头半圆孔050。
3、 拨叉底面、小头孔端面、大头半圆孔端面，大头半圆孔两 端面与小头孔中心线的垂直度误差为 0.07mm ,小头孔上端面与 其中心线的垂直度误差为0.05mm 。
由上面分析可知，可以粗加工拨叉下端面，然后以此作为基 准采用专用夹具进行加工，并且保证位置精度要求。
实用标准目录一﹑零件的分析 (2)（一）零件的作用 (2)（二）零件的工艺分析 (2)二﹑工艺规程设计 (3)（一）确定毛坯的制造形式 (3)（二）基面的选择 (3)（三）制定工艺路线 (4)（四）机械加工余量﹑工序尺寸及毛坯尺寸的确定 (6)（五）确定切削用量及基本工时 (7)三﹑夹具设计...........错误！未定义书签。
（一）问题的提出...........错误！未定义书签。
（二）夹具的设计...........错误！未定义书签。
（三）夹具设计中的特点........错误！未定义书签。
四﹑总结.. (18)五、参考文献 (20)一﹑零件的分析（一）零件的作用题目给定的零件是CA6140拨叉（见附图1）它位于车床变速机构中，主要起换挡作用。
通过拨叉的拨动使车床滑移齿轮与不同的齿轮啮合从而达到要求的主轴转速。
宽度为30mm的免得尺寸精度要求很高，在拨叉工作过程中，如果拨叉和槽的配合尺寸精度不高或者它们之间的空隙很大时。
滑移齿轮就达不到很高的定位精度，这样滑移齿轮就不能很好的与其他齿轮进行正确有效的啮合。
从而影响整个传动系统的工作。
所以拨叉宽度为30mm的面和槽之间要达到很高的配合精度。
（二）零件的工艺分析CA6140车床拨叉共有三组加工面，它们之间有一定的位置要求。
现分述如下：1.以Ø25mm的花键孔为中心的加工表面这一组加工表面包括：Ø25H70.021mm的六齿方齿花键孔﹑Ø22H12花键底孔及两端2X15°倒角，尺寸为80mm与花键孔垂直的两端面，尺寸为18H11与花键孔垂直的通槽。
2.与Ø25mm的花键孔平行的表面这一组加工表面包括：与花键孔中心轴线相距22mm的上表面，与上表面垂直的两个M8通孔和一个Ø5锥孔。
这两组加工表面之间有着一定的位置要求，主要是：（1）.上表面与Ø25mm花键孔中心线平行度为0.10mm;（2）.18H11通槽两侧面与Ø25mm花键孔中心线的垂直度为0.08mm。
CA6140车床拨叉831007课程设计说明书2.1、零件的作用拨叉是CA6140车床变速机构中的重要零件，主要作用是换档，使主轴回转运动按照工作者的要求工作，获得所需的速度和扭矩。
拨叉上方的φ22孔与操纵机构相连，下方的φ55mm半孔则是用于与所控制齿轮所在的轴接触。
通过上方的力拨动下方的齿轮变速。
该零件由两件零件铸为一体，加工时分开。
2.2、零件的工艺分析拨叉的材料为HT200灰铸铁，虽然生产工艺简单，铸造性能优良，但塑性较差、脆性高，不适合磨削。
因此，需要加工的表面以及加工表面之间的位置要求如下：1）需要加工的表面：a.小孔的上端面、大孔的上下端面；b.小头孔φ22mm以及与此孔相通的φ8mm的锥孔、M8螺纹孔；c.大头半圆孔φ55mm；2）位置要求：小头孔上端面与小头孔中心线的垂直度误差为0.05mm、大孔的上下端面与小头孔中心线的垂直度误差为0.07mm。
根据上述技术要求，可以粗加工拨叉底面，然后以此作为粗基准采用专用夹具进行加工，并且保证位置精度要求。
再根据各加工方法的经济精度及机床所能达到的位置精度，并且此拨叉零件没有复杂的加工曲面，因此采用常规的加工工艺均可保证。
2.3、工艺规程设计2.3.1、确定毛坯的制造形式考虑到拨叉零件在机床运行过程中所受冲击不大，零件结构又比较简单，生产类型为大批生产，因此选择铸件毛坯。
选用铸件尺寸公差等级CT9级，已知零件的质量是1.0Kg/个，初步确定工艺安排为：加工过程工序划分阶段；工序适当集中；加工设备以通用设备为主，大量采用专用工装。
2.3.2、基面的选择基面的选择是工艺规程设计中的重要工作之一。
正确合理的基面选择可以保证加工质量，提高生产效率。
粗基准的选择以拨叉底面为主要的定位粗基准，以两个小头孔外圆表面为辅助粗基准，可以达到限制五个自由度，再加上垂直的一个机械加紧，就可以达到完全定位。
2.3.3 制定工艺路线在制定工艺路线时，需要考虑零件的几何形状、尺寸精度以及位置精度等技术要求，以保证生产出合格的零件。
机械制造技术基础课程设计说明书设计题目：“CA6140车床拨叉（831003）”零件的机械加工艺规程及粗铣底槽专用夹具设计（大批量生产）概述 (1)1拔叉的分析 (1)1.1拔叉的功用 (1)1.2拔叉的机械加工工艺分析 (1)2工艺规程制订 (2)2.1主要技术要求和技术关键 (3)2.2毛坯的选择 (3)2.3确定各表面加工案 (4)2.4确定定位基准 (5)2.5机械加工工艺路线方案的确定 (6)2.6拔叉的偏差，加工余量，工序尺的确定 (10)2.7 确定切削用量及基本工时（机动时间） (11)2.8生产安排及时间定额计 (12)3铣槽专用夹具设计 (13)3.1定位基准的选择 (13)3.2定位误差分析 (14)3.3夹具设计方案确定 (14)3.4切削力及夹紧分析计算 (14)3.5 误差分析与计算 (16)3.6 夹具设计及操作的简要说明 (17)4总结 (17)5参考资料 (18)我们已经学过了与本次课程设计有关的许多专业课，包括《互换性与技术测量》、《材料力学》、《机械原理》、《机械设计》、《机械制造技术基础》等，这使我们对机械设计和制造有关的原理有了一定的感性和理性认识，但是我们并不是很了解这些原理与实际加工工艺过程之间的联系。
课程设计作为理论和实践相结合的有效手段。
通过这次车床CA6140拨叉加工工艺规程及夹具的设计让我们对所学的专业课的一些知识得以复习、巩固和应用，并对零件的制造过程有了一定的了解。
除此之外，本次课程设计也不仅为我们了解大四的毕业设计做了一定的准备，而且为以后的工作打下一定的基础。
夹具结构设计在加深对课程基本理论的理解和加强对解决工程实际问题能力的培养方面发挥着极其重要的作用。
夹具是工艺装备的主要组合部分，在机械制造中占有重要地位，夹具对保证产品质量，提高生产率，减轻劳动强度，缩短产品生产周期等都具有重要意义。
此次课程设计任务是对拔叉零件的机械加工工艺规程的设计和所选的某道工序所用夹具的设计。
一、设计题目设计拨叉零件的机械加工工艺规程及工艺设备二、原始资料(1) 被加工零件的零件图1张(2) 生产类型:大批大量生产三、上交材料(1) 被加工工件的零件图1张(2) 毛坯图1张(3) 机械加工工艺过程卡片(参附表1) 1张(4) 与所设计夹具对应那道工序的工序卡片1张(4) 夹具装配图1张(5) 夹具体图1张(6) 课程设计说明书(5000～8000字) 1份说明书主要包括以下内容（章节）①目录②摘要（中外文对照的，各占一页）③零件工艺性分析④机械加工工艺规程设计⑤指定工序的专用机床夹具设计⑥方案综合评价与结论⑦体会与展望⑧参考文献列出参考文献(包括书、期刊、报告等，10条以上)课程设计说明书一律用A4纸、纵向打印.四、进度安排(参考)(1) 熟悉零件,画零件图2天(2) 选择工艺方案,确定工艺路线,填写工艺过程综合卡片5天(3) 工艺装备设计(画夹具装配图及夹具体图) 9天(4) 编写说明书3天(5) 准备及答辩2天五、指导教师评语成绩：指导教师日期成绩评定采用五级分制，即优秀、良好、中等、及格和不及格。
优秀：设计方案合理并新颖，设计说明书及设计图纸规范、内容丰富。
在设计过程中勤奋好学、有创新思想；良好：设计方案合理，设计说明书及设计图纸比较规范、内容比较丰富。
在设计过程中勤奋好学、有创新思想；中等：设计方案一般，设计说明书及设计图纸欠规范、内容一般。
在设计过程中比较勤奋、创新思想不明显；及格：设计方案不完善，存在一些小错误，说明书及设计图纸欠规范、内容一般。
在设计过程中勤奋精神不够：不及格：设计方案有严重错误，设计说明书及设计图纸不规范、内容浅薄。
在设计过程中勤奋好学精神不够。
摘要机械制造技术基础课程设计是我们在学完了大学的全部基础课、专业基础课以及专业课后进行的。
这是我们在进行毕业设计之前对所学的各科课程一次深入的综合性总复习，也是一次理论联系实际的训练。
因此，他在我们的大学四年生活中占有重要的地位。
课程设计报告课程名称：机械制造工程学课程设计报告题目： CA6140拨叉831003夹具设计学生：所在学院：机械工程学院专业班级：学生学号：指导教师：2014 年 9 月 25 日机械制造工程学课程设计任务书摘要本次设计是车床变速箱中拔叉零件的加工工艺规程及一些工序的专用夹具设计。
此拔叉零件的结构较为复杂，其加工的地方主要是孔和平面。
本设计先加工孔后加工面。
将孔与平面的加工明确划分成粗加工和精加工阶段以保证它们的加工精度。
基准选择以拔叉右面的最大的平面作为粗基准，来加工中间的通孔，然后以此加工过的孔作为精基准。
主要加工工序安排是先以中心孔定位加工出顶平面和右侧平面以及下面的大孔的两平面，再以中心孔定位加工出下端的大孔。
最后以这两个孔为基准，分别加工右侧的槽和顶面的螺纹底孔。
整个加工过程选用了钻床、铣床和拉床。
工件在机床上定位夹紧选用专用夹具，夹紧方式为手动夹紧，夹紧可靠，操作方便。
因此生产效率较高，适用于大批量、流水线上加工。
能够满足设计要求。
关键词：加工工艺，定位，夹紧，专用夹具ABSTRACTThis design is a lather to become soon an appropriation for inside pulling out fork spare parts processing craft rules distance and some work prefaces tongs design.This pull out the construction of the fork spare parts than for complicacy, its the place that process is a peaceful in bore primarily.This design processes after processing first the bore.Process with flat surface the clear and definite dividing the line the bore the coarseness processes to process with the nicety the stage to guarantee their process the precise degree.The basis choice to pull out rough basis of conduct and actions of the biggest flat surface of the right in fork, process the in the center in general use bore, then be used as the precise basis with the bore that processed.Processing primarily work preface arrangement is first to process a flat surface with the center bore fixed position with the right side flat surface and below big bore of two flat surface, again with center bore the fixed position processes the big bore that carry down.While processing is to use the boring machine boring bore.Regard these two bores as the basis finally, process the right-hand slot respectively with the thread bottom bore of the a.Whole processes the process chose to use to the drill machine, miller with the boring machine .The tongs chooses to use the appropriation tongs, clipping tight way as to move to clip tight, clip tight and dependable, operation convenience.Therefore produce the efficiency higher, be applicable to the large quantity measures, the flowing water is on-line to process.Can satisfy the design request.Keywords Process the craft，Fixed position，Clip tight，Appropriation tongs目录一、零件的分析1、零件的作用 (1)2、零件的工艺分析 (1)二、工艺规程设计1、确定毛坯的制造形式 (2)2、基准面的选择 (2)3、制定工艺路线 (2)4、机械加工余量、工序尺寸及毛坯尺寸的确定 (7)5、确定切削用量及基本工时三、夹具设计四、设计小结五参考文献一、零件的分析（一）零件的作用课程设计题目给定的零件是C6140拨叉1,它位于车床变速机构中，主要起换挡作用。
通过拨叉的拨动使车床滑移齿轮与不同的齿轮啮合，从而达到要求的主轴转速。
宽度为30mm的面的尺寸精度要求很高，在拨叉1工作工程中，如果拨叉和槽的配合尺寸精度不高或者它们之间的空隙很大时，滑移齿轮就达不到很高的定位精度，这样滑移齿轮就不能很好的与其他齿轮进行正确有效的啮合。
从而影响整个传动系统的工作，所以拨叉宽度为30mm的面和槽之间要达到很高的配合精度。
（二）零件的工艺分析CA6140拨叉共有两组加工表面：1、这一组加工表面包括:A端面和轴线与A端面相垂直的花键底孔2、这一组加工表面包括: 六个方齿花键孔,Φ25mm花键顶孔两端的2×15°倒角。
对于两组加工表面可先加工一组表面，再用专用夹具加工另一组表面。
二、工艺规程设计（一）确定毛坯的制造形式此次所设计的拨叉材料为HT200，根据材料成型工艺可知用金属型铸造。
该零件能够承受较大载荷和冲击载荷，能够满足使用要求。
因为生产纲领为中批量生产。
因为零件形状简单故毛坯形状需与零件的形状尽量接近，可选为铸出（二）基准面的选择1、粗基准的选择：因为要保证花键的中心线垂直于拨动滑移齿轮的右端面。
所以以Φ40的外圆表面为粗基准。
2、精基准的选择：为了保证定位基准和加工工艺基准重合，所以选择零件的左端面为精基准。
（三）制定工艺路线工艺路线方案：工序一：铸造毛坯，粗铣左端面，精铣左端面。
工序二：以外圆为基准钻Φ20，再扩孔至φ22。
工序三：车倒角15°工序四：拉花键。
工序五：以花键中心孔为基准粗铣沟槽，粗铣上平面。
工序六：以花键中心孔为基准精铣沟槽，精铣上平面。
工序七：钻孔2×φ8。
工序八：攻螺纹2×M8。
工序九：检测，入库。
（四）、机械加工余量、工序尺寸及毛坯尺寸的确定：1. 根据零件图计算轮廓尺寸，长40mm，宽为80mm，高为75mm，故零件最大轮廓尺寸为80mm。
2. 选取精度等级CT由《机械制造工程学课程设计指导教程》中表2-3可查得毛坯件的精度等级CT为8~10级，，取为10级。
3. 求铸件尺寸公差根据加工面的基本尺寸和铸件公差等级CT，由《机械制造工程学课程设计指导教程》中表2-8可查得尺寸公差数值为3.2mm。
4. 求机械加工余量(RAM) 由《机械制造课程设计指导教程表2-6》表5-5查得机械加工余量等级围为A~J，取为G级。
结合最大轮廓尺寸80mm，可以得出要求的加工余量为2.5mm。
5. 求毛坯尺寸( R ) 2-M8通孔和Φ5锥孔较小铸成实心；C、Ｄ面单侧加工，求出，C面：R=F+RAM+CT/2=80+2.5+3.2/2=84.1mm取整为85mm 同理可知D面： R=F+RAM+CT/2=72+2.5+3.2/2=76.1mm 取整得R＝77mm。
项目C面D面公差等级CT 10 10加工面基本尺寸80 72铸件尺寸公差 3.2 3.2机械加工余量等级G GRAM 2.5 2.5毛坯基本尺寸85 771、C面(75ⅹ40)的单边总加工余量为Z＝5mm。
查《机械制造工程学课程设计指导教程》表3-23平面加工余量可知：精加工余量为1mm，则粗加工余量为4D面的单边总加工余量为Z=5mm。
同理可知：D面精加工余量为1mm，粗加工余量为4mm。
2、花键孔：（以花键外径定心），采用拉削加工。
由《机械制造工程学课程设计指导教程》表3-29孔加工余量可知：孔加工（扩）余量为1.5~2.0 ，取2.0mm。
3、铣18H11槽由《机械制造技术基础课程设计指南》表5-41查得粗铣后半精铣宽度余量Z＝3mm粗铣后公差为+0.18～+0.27半精铣后公差为+0.11（IT11）五）确定切削用量及基本工时工序一：铸造毛坯，粗、半精铣左端面75×40面即C面。
一、粗铣面75×40面1、背吃刀量的确定根据表1-1可知ap=4mm。
2、进给量的确定。
选用硬质合金端铣刀，刀具材料为YG6，铣刀直径为8mm齿数为10。
选用X52K，立式升降台铣床，功率为7.5KW。
由《机械制造工程学课程设计指导教程》表4-8可查得每齿进给量af＝0.14～0.24mm取af＝0.2mm/z。
3、铣削速度的确定由《机械加工工艺手册》表11-94可查得灰铸铁的硬度为150～225HBS，查得Vc=60~10m/min。
则主轴转速为n＝1000Vc/πD＝238.8～437.9r/min 。
Vf＝af*Z*n＝477.6～875.6r/mm。
故取n＝300r/min ，Vf＝480mm/mi4、切削工时：由《切削用量简明手册》表3.26可查得入切量及超切量Y+Δ=12mm。
可以得出切削工时：t=（L+Y+Δ）/Vf=(75+12)/480=0.18min。
二、精铣75×40面1、背吃刀量的确定由《机械加工工艺手册》表6-30查得半精铣的铣削用量为1mm ，即ap＝1mm。
2、进给量的确定选用与粗铣刀同样的刀具与机床，由《实用机械加工工艺手册》表11-92要求表面粗糙度为3.2查得每转进给量为0.5～1.0故取0.5mm/r。
