电路与电子技术基础第9章习题参考答案

第一章直流电路一、填空题1．电源、负载、导线和控制装置2．通路、断路、和短路短路3．定向移动 I A mA μA4.某点参考点有无5. 20V -50V -30V6. b指向a a指向b 1.5 V7．阻碍 R 欧姆（Ω）8．正比反比 I=U/R9．5A10．0.4A11．电能其他电功 W 焦耳12．213．单位时间14．115．导体发热电烙铁电吹风电熨斗16．0.4548417．50Ω 2Ω18．1:2 1:1 1:1 2:119．4 6 7 320．6A21．短路二、判断题1．√ 2. √ 3. √ 4. × 5. √ 6. × 7. ×8. ×9. √ 10. × 11. √ 12. ×三、选择题1．C 2.C 3.C 4. C 5. A 6. B 7. D 8. B9. C 10. C 11.A 12. A四、问答题1.答：电流热效应的利：利用电流热效应可以制成很多电器设备，如：电烙铁、电饭煲、电熨斗等。

电流热效应的弊：元器件和电气设备发热过多，不仅消耗电能，而且会加速绝缘材料的老化，严重时还会引起电气火灾。

2. “220V ”表示这个灯泡的额定电压“40W ”表示这个灯泡的额定功率3．答：（1）对交、直流电流应分别使用交流电流表和直流电流表测量。

（2）电流表必须串接到被测量的电路中。

（3）电流必须从电流表的正端流入负端流出。

（4）选择合适的量程。

五、计算题1．解：（1）C 为参考点，则 U A =-3V-5V=-8VU B =-5VU C =0VU AB = U A - U B =-8V-(-5V)=-3VU BC = U B - U C =-5VU AC = U A - U C =-8V（2）以B 为参考点，则U A =-3V=-3VU B =0VU C =5VU AB = U A - U B =-3VU BC = U B - U C =0-（5）=-5VU AC = U A - U C =-3-（5）=-8V（3）从上面的结果可知：电位随着参考点的改变而改变；电压不随参考点的改变而改变。

第9章时序逻辑电路习题解答9.1 d R端和d S端的输入信号如题9.1图所示，设基本RS触发器的初始状态分别为1和0两种情况，试画出Q端的输出波形。

题9.1图解：9.2 同步RS触发器的CP、R、S端的状态波形如题9.2图所示。

设初始状态为0和1两种情况，试画出Q端的状态波形。

题9.2图解：9.3 设主从型JK触发器的初始状态为0，J、K、CP端的输入波形如题9.3图所示。

试画出Q端的输出波形（下降沿触发翻转）。

解：如题9.3图所示红色为其输出波形。

第9章时序逻辑电路225题9.3图9.4 设主从型JK触发器的初始状态为0，J、K、CP端输入波形如题9.4图所示。

试画出Q端的输出波形（下降沿触发翻转）。

如初始状态为1态，Q端的波形又如何？解：如题9.4图所示红色为其输出波形。

题9.4图9.5 设维持阻塞型D触发器的初始状态为0，D端和CP端的输入波形如题9.5图所示，试画出Q端的输出波形（上升沿触发翻转）。

如初始状态为1态，Q端的波形又如何？解：如题9.5图所示红色为其输出波形。

第9章时序逻辑电路226题9.5图9.6 根据CP时钟脉冲，画出题9.6图所示各触发器Q端的波形。

（1）设初始状态为0；（2）设初始状态为1。

（各输入端悬空时相当于“1”）题9.6图解：第9章时序逻辑电路2279.7 题9.7图所示的逻辑电路中，有J和K两个输入端，试分析其逻辑功能，并说明它是何种触发器。

题9.7图=⋅⋅⋅=⋅+⋅解：由图得D Q F J Q Q F J QJ K Q n D Q n+10 0 0 0 00 0 1 1 10 1 0 0 00 1 1 0 01 0 0 1 11 0 1 1 11 1 0 1 11 1 1 0 0此电路为D触发器和与非门组成的上升沿触发的JK触发器。

9.8 根据题9.8图所示的逻辑图和相应的CP、d R、D的波形，试画出Q1和Q2端的输出波形。

设初始状态Q1=Q2=0。

题9.8图解：第9章时序逻辑电路2289.9 试用4个D触发器组成一个四位右移移位寄存器。

第1章电路的基本定律与分析方法【思1.1.1】(a) 图Uab ＝IR＝5×10＝50V，电压和电流的实际方向均由a指向b。

(b) 图U ab＝－IR＝－5×10＝－50V，电压和电流的实际方向均由b指向a。

(c) 图U ab＝IR＝－5×10＝－50V，电压和电流的实际方向均由b指向a。

(d) 图U ab＝－IR＝－(－5)×10＝50V，电压和电流的实际方向均由a指向b。

【思1.1.2】根据KCL定律可得(1) I2＝－I1＝－1A。

(2) I2＝0，所以此时U CD＝0，但V A和V B不一定相等，所以U AB不一定等于零。

【思1.1.3】这是一个参考方向问题，三个电流中必有一个或两个的数值为负，即必有一条或两条支路电流的实际方向是流出封闭面内电路的。

【思1.1.4】(a) 图UAB ＝U1＋U2＝－2V，各点的电位高低为VC＞VB＞VA。

(b) 图U AB＝U1－U2＝－10V，各点的电位高低为V B＞V C＞V A。

(c) 图U AB＝8－12－4×(－1)＝0，各点的电位高低为V D＞V B(V A＝V B)＞V C。

【思1.1.5】电路的电源及电位参考点如图1-1所示。

当电位器R W的滑动触点C处于中间位置时，电位V C＝0；若将其滑动触点C右移，则V C降低。

【思1.1.6】(a) 当S闭合时，V B＝V C＝0，I＝0。

当S断开时，I＝1233+＝2mA，V B＝V C＝2×3＝6V。

(b) 当S闭合时，I＝－63＝－2A，VB＝－321+×2＝－2V。

当S断开时，I＝0，V B＝6－321+×2＝4V。

【思1.1.7】根据电路中元件电压和电流的实际方向可确定该元件是电源还是负载。

】根据电路中元件电压和电流的实际方向可确定该元件是电源还是负载。

当当电路元件上电压与电流的实际方向一致时，表示该元件吸收功率，为负载；当其电压与电流的实际方向相反时，表示该元件发出功率，为电源。

9 数模与模数转换器9.1 D/A 转换器9.1.1 10位倒T 形电阻网络D/A 转换器如图题9.1.1所示。

（1）试求出输出电压的取值范围。

（2）若要求电路输入数字量为200H 时输出电压v o =5V ，试问V REF 应取何值？解：（1）由式（9.1.6）可知，10位D/A 转换器输出电压O v 为910022f REFOii i R R v R D ==-⋅⋅∑当98D D …0D =00…0时 O v =0 V当98D D …0D =11…1时，REFO R v R=-，已知f R R =，所以O REF v R =-于是可得到输出电压的取值范围为：0REF V V -。

（2）根据式（1） 109212O REFifii R v V R D =⋅⋅=-⋅⋅∑将98D D …0D =1000000000代入上式，的REF V =﹣10V 。

9.1.2 在图9.1.8所示的4位权电流D/A 转换器中，已知REF V =6V ，1R =48k Ω，当输入3210D D D D =1100时，O v =1.5V ，试确定f R 的值。

解：n 位权电流D/A 转换器的输出电压为1122n fiREF O i n i R R v D R -==⋅⋅∑于是，有11022n O f n iREF i i R v R V D -=⋅⋅=⋅⋅∑依题意，已知n=4，REF V =6V ，1R =48k Ω，3210D D D D =1100，O v =1.5V,代入上式得f R =16k Ω。

9.1.5 可编程放大器（数控可变增益放大器）电路如图题9.1.5所示。

（1）推导电路电压放大倍数/V O I A v v =的表达式。

（2）当输入编码为（001H ）和（3FFH ）时，电压放大倍数V A 分别为多少？ （3）试问当输入编码为（000H ）时，运放1A 处于什么状态？解：（1）图题9.1.5中运放3A 组成电压增益为﹣1的反相比例放大器，O v =﹣REF V 。

《电子技术基础》（中职电工类第五版）全章节习题集+参考答案一．填空题：(共59题)1.PN结正向偏置时，应该是P区的电位比N区的电位高。

2.硅二极管导通时的正向管压降约为0.7V 。

3.锗二极管导通时的正向管压降约为0.2V 。

4.半导体三极管放大的实质是小电流控制大电流。

5.工作在截止和饱和状态的三极管可作为开关器件使用。

6.三极管的极限参数分别是I CM、P CM和U CEO。

7.在共射极放大电路中输出电压和输入电压的相位相反。

8.小功率三极管的输入电阻经验公式= 30 0+9.放大电路产生非线性失真的根本原因静态工作点不合适。

10.在放大电路中负载电阻值越大其电压放大倍数越大。

11.反馈放大器是由基本放大电路和反馈电路组成。

12.电压负反馈的作用是稳定输出电压。

13.电流负反馈的作用是稳定输出电流。

14.反馈信号增加原输入信号的反馈叫正反馈。

15.反馈信号减弱原输入信号的反馈叫负反馈。

16.放大直流信号时放大器应采用的耦合方式为直接耦合。

17.为克服零漂常采用长尾式和具有恒流源的差动放大电路。

18.集成运放按电路特性分类可分为通用型和专用型。

19.线性状态的理想集成运算放大器，两输入端电位差=0。

20.线性状态的理想集成运算放大器，两输入端的电流=0。

21.单门限电压比较器中的集成运放工作在开环状态。

22.单门限电压比较器中的集成运放属于线性应用。

23.将交流电变换成直流的过程叫整流。

24.在单相桥式整流电路中，如果负载电流是20A,则流过每只晶体二极管的电流是10 A。

25.在输出电压平均值相等的情况下，三相半波整流电路中二极管承受的最高反向电压是三相桥式整流电路的2倍.26.整流二极管的冷却方式有自冷、风冷和水冷三种。

27.检查硅整流堆正反向电阻时对于高压硅堆应用兆欧表。

28.三端可调输出稳压器的三端是指输入、输出和调整三端。

29.三端固定输出稳压器CW7812型号中的12表示为+12 V。

第9章习题参考答案9.1工厂供电系统由哪些部分组成?答：工厂供电系统由工厂总降压变电所、高压配电线路、车间变配电所、低压配电线路及用电设备组成。

9.2什么是额定电压?如何划分等级?答：额定电压就是指能使各种用电设备处于最佳运行状态的工作电压。

我国现阶段各种电力设备的额定电压统一划分等级，共分为三类。

第一类额定电压是100v 以下的电压，这类电压主要用于安全照明、蓄电池及开关设备的操作电源。

其中36v 电压，只作为潮湿环境的局部照明及其他特殊电力负荷用。

第二类额定电压高于100V ，低于1000V ，这类电压主要用于低压三相电动机及照明设备。

第三类额定电压高于1000V ，这类电压主要用于发电机、变压器、配电线路及发电设备。

9.3标志供电电能质量的指标是什么?答：衡量电能质量的主要指标是：电压、频率、波形和供电的可靠性。

9.4变压器的一次绕组和二次绕组的额定电压是如何定义的?答：电力变压器的额定电压。

电力变压器的额定电压有一次绕组和二次绕组的额定电压之分。

①电力变压器一次绕组的额定电压，分两种情况。

如果变压器直接与发电机相连时，其一次绕组的额定电压应与发电机的额定电压相同，即比同级电网额定电压高5％。

当变压器接在线路上时，则看作是线路的用电设备，所以其一次绕组的额定电压应与电网额定电压相同。

②电力变压器二次绕组的额定电压，也分两种情况。

由于变压器二次绕组的额定电压，是指变压器一次绕组加上额定电压而二次绕组开路的电压，即指的是开路电压；而在变压器满载时，其二次绕组内约有5％的阻抗压降。

所以，如果变压器二次侧供电线路较长(高压电网输电)时，则变压器二次侧额定电压，一方面要考虑补偿变压器满载时内部5％的电压降，另一方面要考虑变压器满载输出时的二次电压还要高于电网额定电压5％，故要比电网额定电压高10％。

若变压器二次侧供电线路不长，如为低压配电网或直接供电给高低压用电设备时，则变压器二次绕组的额定电压，只需高于电网额定电压的5％。

第二部分《电工与电子技术基础》（第三版）练习题参考答案第一章直流电路1§ 1电路的基本概念一、填空题1．电流、电源、负载、控制装置、连接导线2．电源、负载、车架、电动机、金属机体3．电路原理、方框、印刷电路4．原理图、连接关系、实际大小、相互之间的位置关系5．矩形框、箭头、直线6．印刷电路7．搭铁二、判断题1.√2．√三、选择题1．（ B） 2 ．（ A）四、名词解释（本答案仅作参考）1．通路也称闭路，它是指电流从电源的正极沿着导线经过负载最终回到电源的负极，电流形成闭合路径。

这是电路的正常工作状态。

2．断路也称开路，它是指电路某处因某种需要或发生故障而断开，不能构成回路，此时电路中的电流为零。

3．指电路中的某元器件因内部击穿损坏或被导线直接短接等原因，电流未经该元器件或负载，直接从电源正极到达负极的现象。

短路通常是一种不正常现象，应尽量避免。

五、简答题1．电路图是指将电路中各元器件用图形符号表示，并用引线连接而成的关系图。

2．电路图能让我们简洁、直观地表达和了解电路的组成，便于分析电路的工作原理和1性能，便于电路的设计和安装。

现在，人们更可以借助计算机辅助设计，或进行虚拟的电路实验，更是极大地提高了工作效率。

3．从根本上说，方框图也是一种原理图。

不过它不是像原理图那样详细地绘制了电路中全部的元器件符号以及它们之间的连接方式，而只是简单地将电路按照功能划分为几个部分。

各部分用一个方框来代表，在方框中加上简单的文字或符号说明，方框间用直线或带箭头的直线连接，表示各个部分之间的关系。

1§ 2电流、电压及其测量一、填空题1．电荷有规则的定向移动称为电流。

2．电荷量、安培、安、 A3．直流、直流、DC4．稳恒直流5．脉动直流6．交变、交流、 AC7．直流电流表、直流电流、+、－8．交流电流表、交流电流、直流电流表、直流电流、串9．电压、 Uab10．伏特、 V11．电位、大地12．电动势、 E、伏特13．交流电压表、交流电压、直流电压表、直流电压14．化学能、电能、直15． 200 ～ 60016．存在于燃料与氧化剂中二、判断题1．×2．√3．√4．√5．×6．×2三、选择题1．（A） 2 ．（C） 3 ．（A） 4 ．（B）四、简答题1．电源的作用与水泵相似，它不断地将正电荷从电源负极经电源内部移向正极，从而使电源的正、负极之间始终保持一定的电位差（电压），这样电路中才能有持续的电流。

《电路与电子技术基础》参考解答 习题一1-1 一个继电器的线圈，电阻为48Ω，当电流为0.18A 时才能动作，问线圈两端应施加多大的电压？答：根据欧姆定律可得：U=IR=0.18*48=8.64V1-2 一个1000W 的电炉，接在220V 电源使用时，流过的电流有多大？答：由电路的功率计算公式可知：P=UI ，所以A 55.42201000===U P I 1-3 求题图1-1(a)、(b)电路得U ab 。

解：（1）图(a)，由a 到b 的电压降U ab =U ac +U cb ，假定电流方向如图所示，沿a —电池—c —a 回路逆时针方向绕行一周，电压方程式为： -6+4I+2I=0 即得：I=1A则U ac =2(-I)=-2V （或者U ac =-6+4I=-2V ）对于cb 支路：因为构不成回路，所以电流为零。

故：U cb =4V # 所以：U ab =U ac +U cb =-2+4=2V#（2）图(b)，由a 到b 的电压降U ab =U ac +U cb ，假定电流方向如图所示，与(a)同理在回路中列出电压方程为：-3+1I+2I=0 即得：I=1A则U ac =1(-I)=-1V （或者U ac =-3+2I=-1V ）对于cb 支路：因为构不成回路，所以电流为零。

故：U cb =8V 所以：U ab =U ac +U cb =-1+8=7V #1-7 电路如题图1-2所示，求（1）列出电路得基尔霍夫电压定律方程； （2）求出电流（3）求U ab 及U cd解：（1）假设电流的参考方向如图所示，对于db 支路，因为不构成回路，支路电流等于零，U db =10V 由a 点出发按顺时针方向绕行一周的KVL 电压方程式为：2I+12+1I+2I+2I+1I-8+2I=0得：10I+4=0 # （2）求电流由上面得回路电压方程式得：)A (4.0104-=-=I #a 4b (a)aΩ b(b)题图1-1 习题1-3电路图1Ω2 2Ω22Ω1Ω题图1-2 习题1-7电路图负号表示电流的实际方向与参考方向相反。

第二部分《电工与电子技术基础》（第三版）练习题参考答案第一章直流电路1§1 电路的基本概念一、填空题1．电流、电源、负载、控制装置、连接导线2．电源、负载、车架、电动机、金属机体3．电路原理、方框、印刷电路4．原理图、连接关系、实际大小、相互之间的位置关系5．矩形框、箭头、直线6．印刷电路7．搭铁二、判断题1.√ 2．√三、选择题1．（B） 2．（A）四、名词解释（本答案仅作参考）1．通路也称闭路，它是指电流从电源的正极沿着导线经过负载最终回到电源的负极，电流形成闭合路径。

这是电路的正常工作状态。

2．断路也称开路，它是指电路某处因某种需要或发生故障而断开，不能构成回路，此时电路中的电流为零。

3．指电路中的某元器件因内部击穿损坏或被导线直接短接等原因，电流未经该元器件或负载，直接从电源正极到达负极的现象。

短路通常是一种不正常现象，应尽量避免。

五、简答题1．电路图是指将电路中各元器件用图形符号表示，并用引线连接而成的关系图。

2．电路图能让我们简洁、直观地表达和了解电路的组成，便于分析电路的工作原理和性能，便于电路的设计和安装。

现在，人们更可以借助计算机辅助设计，或进行虚拟的电路实验，更是极大地提高了工作效率。

3．从根本上说，方框图也是一种原理图。

不过它不是像原理图那样详细地绘制了电路中全部的元器件符号以及它们之间的连接方式，而只是简单地将电路按照功能划分为几个部分。

各部分用一个方框来代表，在方框中加上简单的文字或符号说明，方框间用直线或带箭头的直线连接，表示各个部分之间的关系。

1§2 电流、电压及其测量一、填空题1．电荷有规则的定向移动称为电流。

2．电荷量、安培、安、 A3．直流、直流、DC4．稳恒直流5．脉动直流6．交变、交流、AC7．直流电流表、直流电流、+ 、－8．交流电流表、交流电流、直流电流表、直流电流、串9．电压、 Uab10．伏特、 V11．电位、大地12．电动势、 E 、伏特13．交流电压表、交流电压、直流电压表、直流电压14．化学能、电能、直15． 200～60016．存在于燃料与氧化剂中二、判断题1．× 2．√ 3．√ 4．√ 5．× 6．×三、选择题1．（A） 2．（C） 3．（A） 4．（B）四、简答题1．电源的作用与水泵相似，它不断地将正电荷从电源负极经电源内部移向正极，从而使电源的正、负极之间始终保持一定的电位差（电压），这样电路中才能有持续的电流。

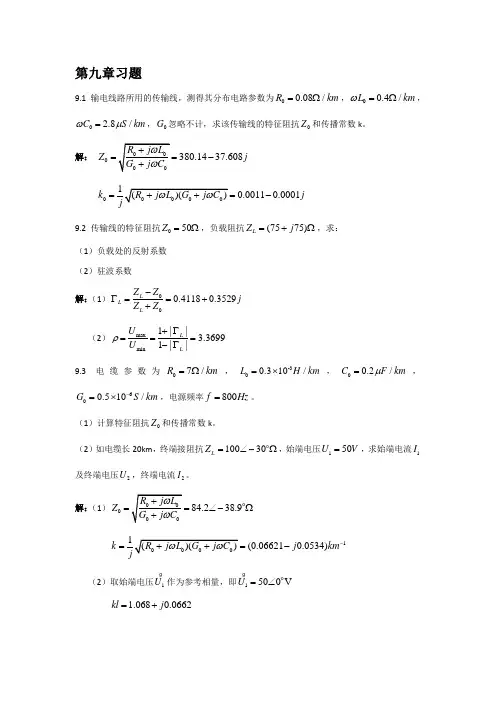

第九章习题9.1 输电线路所用的传输线，测得其分布电路参数为00.08/R km =Ω，00.4/L km ω=Ω，0 2.8/C S km ωμ=，0G 忽略不计，求该传输线的特征阻抗0Z 和传播常数k 。

解：0380.1437.608Z j ==-0)0.00110.0001k j ==- 9.2 传输线的特征阻抗050Z =Ω，负载阻抗(7575)L Z j =+Ω，求： （1）负载处的反射系数 （2）驻波系数 解：（1）000.41180.3529L L L Z Z j Z Z -Γ==++（2）m ax m in1|| 3.36991||L L U U ρ+Γ===-Γ9.3 电缆参数为07/R km =Ω，-300.310/L H km =⨯，00.2/C F km μ=，600.510/G S km -=⨯，电源频率800f H z =。

（1）计算特征阻抗0Z 和传播常数k 。

（2）如电缆长20km ，终端接阻抗10030L Z =∠-Ω ，始端电压150U V =，求始端电流1I 及终端电压2U ，终端电流2I 。

解：（1）084.238.9Z ==∠-Ω1(0.066210.0534)k j km-==-（2）取始端电压1U作为参考相量，即1500V U =∠1.0680.0662kl j =+11(),()22klklklklchrl eeshrl ee--=+=-22LU I Z =012022()LZ U U chrl Z I shrl U chrl shrl Z =+=+21220()L U Z I I chrl shrl I chrl shrl Z Z =+=+得出22118.7,0.187,0.597U V I A I A ===9.4 一条无损传输线的长度为1.5m ，频率为200MHz ，波速是光速，特征阻抗是400Ω，末端接负载与之匹配，求此线的输入阻抗；又如负载为800Ω时，求输入阻抗。

下载可编辑U HA浪形的发生与变换电路9. \判朗卜列说法的正、淇、在相竝的括峥内细**7"表卞证鹽’圖严><”左朋镇谀.(1>只豐満足正弦波扳躋的柯位杀幷*哂路就一定能撮荡.( )4｝正孫玻振荡电賂缭特旅荡的輛侑衆件是( )估)只罄引人了正反惯•电路就一定能产主止弦波振荡.< )(4｝只耍引人『负反馈，电路就一定不能产生正葱疲梅荡* c )<5)止弦波振殊临路需善非线性歼为的驗因込要稳定扳荡幟魄*( >(6> LCjE^SJta电爵不采用通用取集成运枚怜为族大电路的原冈臭囲北匕限截It频率太低.< >(7) LC正弦波振禹电略-股采用分直元件亀成Jft丸电路•既作为草車放大(U爲又作为樹幅环节.< )H (1) X <2) V <3)X <4) X (5) 7 (6) V <7)J9U 现<!放大电路和选擴冏堵如下'选丼止确的答案填空.A.共射放先电路氐共筆放大电路C共基故大电路CX同相比觥运母电路 E. RC^KK网皓 E LCffJK网给G.石襄晶体(])制作魏率为20Hz-20kH3的自频信号发生电路•应选用…柞为墨本放大电路、______ 作为选H刚给・(2)制作牍那揃2Mlb〜20MH世的挂收机的本机摄斑痔*应选用 ______________ 或____ 作为尊本放大电路,_______ 作为透牖网堵.(3)严生疑幸为阳OMH J!*900MHt的高極载渡信号*城选用__________ 柞为基本放大电略、______ 作为选髓网堵.(4)制作频牵为2CJMH T常稳宦的测试用信号应选用_ _ _ 柞为基卑楝丸电賂、_ _ _作为选卿网堺.解(1) D*E (2) A 或C,P (3) C,F U) C.G9,3选料瞇(1)设放大借数为人•反馈系数为A正弦波眼荡也賂产生自激撮務的条件是_・负反憬隸大电路产生目藏抿翡的乗件壘_ 。

电路第九章课后习题答案电路第九章课后习题答案电路是电子工程学的基础课程之一，它涵盖了电流、电压、电阻等基本概念和定律。

在学习电路的过程中，课后习题是巩固知识和提高技能的重要途径。

本文将为大家提供电路第九章课后习题的详细答案，希望能够帮助大家更好地理解和掌握电路的知识。

1. 问题：一个电源的电动势为12V，内阻为2Ω，接有一个电阻为4Ω的负载。

求电源的电流和负载电压。

解答：根据欧姆定律，电流I等于电源电动势E除以总电阻R。

总电阻R等于电源内阻r与负载电阻R之和。

所以，总电流I等于电源电动势E除以电源内阻r加上负载电阻R。

总电流I = E / (r + R) = 12V / (2Ω + 4Ω) = 2A负载电压U = I * R = 2A * 4Ω = 8V所以，电源的电流为2A，负载电压为8V。

2. 问题：一个电路中有一个电阻为6Ω的负载，电源的电动势为10V，内阻为4Ω。

求电路的总电流和负载电压。

解答：同样地，根据欧姆定律，总电流I等于电源电动势E除以总电阻R。

总电阻R等于电源内阻r加上负载电阻R。

所以，总电流I等于电源电动势E除以电源内阻r加上负载电阻R。

总电流I = E / (r + R) = 10V / (4Ω + 6Ω) = 1A负载电压U = I * R = 1A * 6Ω = 6V所以，电路的总电流为1A，负载电压为6V。

3. 问题：一个电路中有一个电阻为8Ω的负载，电源的电流为2A，内阻为2Ω。

求电源的电动势和负载电压。

解答：根据欧姆定律，负载电压U等于电流I乘以负载电阻R。

所以，负载电压U等于电源电动势E减去电源内阻r乘以电流I。

负载电压U = E - r * I = E - 2Ω * 2A = E - 4V负载电压U = I * R = 2A * 8Ω = 16V由上面两个等式可以得到：E - 4V = 16V解方程可得：E = 20V所以，电源的电动势为20V，负载电压为16V。

《电工与电子基础技术》习题集参考答案电工与电子基础技术习题一一、填空题：（每小题3分，共30分）1、电路是指（）流通的路径，由（）、（）、（）和（）四个基本部分组成。

2、在汽车单线制电路中，从（）到（）只用一根导线相连，称为（）；另一个电极与车架相连，称为（）。

3、电路图主要有（）图、（）图、（）图等图。

4、电路原理图简称（），它主要反映电路中各元器件之间的（），并不考虑各元器件的（）和（）。

5、框图是一种用（）、（）和（）等来表示电路工作原理和构成概况的电路图。

6、由于制作电路板时一般要用印刷油漆的方法将需要保留铜箔处覆盖，所以这种电路图的元器件的安装图称为（）图。

7.电路常见的三种工作状态为（）、（）、和（）。

8.汽车电路中具有一定电位的部位与金属机体相碰时发生的短路现象，称为（）。

9、（）的电路称为部分电路，（）的电路称为全电路。

10、人们把（）随（）变化的关系特性称为电源的外特性。

二、判断题（对的打√，错的打х，每小题2分共20分）1、负载也称为用电器。

（）2.从根本上说，框图也是一种原理图。

（）3、交流电流表和直流电流表都有“+”“-”两个接线端子. （）4、电路中有电流流动是电场力做功的结果。

（）5、电路中任意两点之间的电位差等于这两点之间的电压。

（）6、电压也称电位差。

（）7、交流电压表和直流电压表都有“+”“-”两个接线端子。

（）8、燃料电池虽然是一种高效、清洁、环保的电源，但它是一种蓄电池，需要充电。

（）9、电路无论空载还是满载，电源两端的电压都保持恒定不变。

（）10、在开路状态下，开路电流为零，电源端电压也为零。

（）三、选择题（每小题2分共20分）1、以下三种形式的电路图中，（）只能用来表示电路的大致组成情况和工作流程，更多应用于描述较为复杂的电气系统。

A、电路原理图B、框图C、印制电路图2、以下三种形式的电路图中，( )是分析和排除电路故障的基础，它最为常用，也最重要。

A、电路原理图B、框图C、印制电路图3、规定电流的方向为( )定向移动的方向。

第1章 电路的基本知识1.1 电路的概念（1）略（2）电路通常由电源、负载和中间环节（导线和开关）等部分组成。

A ．电源的作用：将其他形式的能转换成电能。

B ．负载的作用：将电能转换成其他形式的能。

C ．中间环节的作用：传递、分配和控制电能。

1.2 电路中的主要物理量（1）零、负电位、正电位（2）3、1.5、3、1.5、0、3（3）-7，-51.3 电阻（1）3∶4（2）查表1.3，知锰铜合金的电阻率⋅Ω⨯=-7104.4ρm根据Sl R ρ=，得43.1104.41021.0376=⨯⨯⨯==--ρRS l m 1.4 欧姆定律（1）电动势、内压降（2）当R =∞ 时，电路处于开路状态，其特点是电路中电流为零，电源端电压等于电源电动势；当R =0时，电路处于短路状态，其特点是短路电流极大，电源端电压等于0。

（3）22.01000220===R U I A 由于22.0=I A=220mA 50>mA ，故此人有生命危险。

1.5 电功与电功率（1）25401000===P W t h （2）略（3）31680072002.0220=⨯⨯==UIt W J思考与练习一、判断题1.√2. ×3. √4. ×5. √6. ×7. ×8. √9. ×二、选择题1. C2. C3. B4. B5. B6. B7. C8. B三、填空题1．正、相反； 2．参考点； 3．负极、正极； 4．高、低、低、高； 5．材料、长度、横截面积、 S l R ρ=； 6．1800、±5％； 7．220 四、计算题1．5510=-=-=b a ab V V U V10)5(5=--=-=c b bc V V U V15)5(10=--=-=c a ac V V U V15-=-=ac ca U U V2．2.012024===t Q I A Ω===202.04I U R 3．（1）210100220=+=+=r R E I A （2）2001002=⨯==IR U V（3）20102=⨯==Ir U r V4．（1）8804220=⨯==UI P W（2）15840001800880=⨯==Pt W J（3）1440018005.0422=⨯⨯==Rt I Q J（4）1569600144001584000=-=-=Q W E J第2章 直流电路的分析与计算2.1 电阻的连接（1）5.04211===R U I A 10205.022=⨯==IR U V1210221=+=+=U U U V（2）由于12221221R R R U R U P P == 故142820101212=⨯==P R R P W（3）（a ）Ω==343R R ab（b ）Ω=⨯==++++=32043535)()(R R R R R R R R R ab （c ）Ω===1444R R ab （d ）R R R R R R R R ab ++++=)2()2(Ω=⨯==53245858R 2.2 基尔霍夫定律（1）5、3、6、3（2）假设2I 、3I 的方向和回路绕行方向如图2.1所示，依基尔霍夫定律，知：2332213311321E R I R I E R I R I I I I =+=+=+128038050008.0008.0322332=+=+⨯=+I R I I I I即 解得 图2.1 作业测评2电路图0245.02=I A=24.5mA0325.03=I A=32.5mAΩ=3842R2.3 电压源与电流源的等效变换（1）rE I s =、不变、并、r I E s =、不变、串 （2）（a ）把两个电压源等效变换为电流源，如图2.2（a '）所示。

第9章负反馈放大电路习题99.1 什么叫反馈？反馈有哪几种类型？解：在电子系统中，将输出回路的输出量（输出电压或电流）通过一定形式的电路网络，部分或全部馈送到输入回路中，并能够影响其输入量（输入电压或电流），这种电压或电流的回送过程称为反馈。

负反馈可分为4种类型的反馈组态（或称反馈类型）：电压串联负反馈、电压并联负反馈、电流串联负反馈和电流并联负反馈。

9.2 某放大电路的信号源内阻很小，为了稳定输出电压，应当引入什么类型的负反馈？解：应该引入电压串联负反馈9.3 负反馈放大电路一般由哪几部分组成？试用方框图说明它们之间的关系？解：根据反馈放大器各部分电路的主要功能，可将其分为基本放大电路和反馈网络两部分，如图所示。

9.4 要求得到一个电流控制的电流源，应当引入什么负反馈？解：应该引入电流并联负反馈9.5 在图9.1所示的各电路中，请指明反馈网络是由哪些元件组成的，判断引入的是正反馈还是负反馈？是直流反馈还是交流反馈？设所有电容对交流信号可视为短路。

解：（a）R e、C e，直流电流串联负反馈；（b）R f交、直流电压并联负反馈；（c）R f1、R f2、C，直流电压并联负反馈；R e1级间交、直流电流串联负反馈，R e2本级交、直流电流串联负反馈；（d）R f、R e2级间交、直流电流并联正反馈；（e）R2、R f交、直流电压并联负反馈；（f）R2、R5本级的交、直流电压并联负反馈；R6级间交、直流电流串联负反馈；（g）R1、R f交、直流电压串联正反馈；（h）R3交、直流电流并联负反馈9.6 试判断图9.1所示电路的级间交流反馈的组态。

解：（a）无交流负反馈（b）R f交流电压并联负反馈；（c）R e1级间交流电流串联负反馈；（d）R f、R e2级间交流电流并联正反馈；（e）R2、R f交流电压并联负反馈；（f）R6级间交流电流串联负反馈；（g）R1、R f交流电压串联正反馈；（h）R3交流电流并联负反馈图9.1 习题9.5电路图9.7 某反馈放大电路的方框图如图9.2所示，已知其开环电压增益u 2000A ∙=，反馈系数u 0.0495F ∙=。
