剪板机刀片

剪板机操作规程剪板机是一种常用的工业设备，用于将金属板材进行切割和加工。

为了保证操作安全和工作效率，我们需要遵守一些操作规程。

下面是剪板机的操作规程，详细介绍了操作步骤、注意事项和维护保养等内容。

一、剪板机的基本知识1. 剪板机是一种通过刀片来切割和加工金属板材的设备，常见的有手动剪板机和自动剪板机两种类型。

2. 剪板机的主要组成部分包括床架、刀片、背挡、液压系统、电气控制系统等。

3. 剪板机的工作原理是通过液压系统提供动力，驱动刀片进行切割。

4. 剪板机可以切割各种类型的金属板材，如钢板、铝板、铜板等，厚度范围一般为0.5mm-16mm。

二、剪板机的操作步骤1. 确保剪板机处于停止状态，检查刀片、背挡和液压系统是否正常工作。

2. 将待切割的金属板材放置在床架上，调整背挡，使板材与刀片的切口位置对齐。

3. 启动液压系统，按压操作按钮，刀片开始下降切割金属板材。

4. 剪板机在切割过程中，操作人员要时刻观察切割状态，及时调整刀片的位置和切割速度，确保切割的质量和效率。

5. 切割完成后，停止液压系统，刀片复位，将切割好的板材取出。

三、剪板机的注意事项1. 操作人员在操作剪板机之前，必须接受相关的安全培训，并穿戴好工作服、安全帽、手套等个人防护装备。

2. 在操作剪板机时，严禁戴长发、松散衣物和饰品，以免被卷入刀片导致危险。

3. 在切割过程中，不得负重或施加过大的压力，以免影响切割效果和损坏设备。

4. 切割完成后，及时清理切割区域的金属屑和废料，防止积累过多引起意外事故。

5. 定期对剪板机进行维护保养，如清洁润滑、检查刀片和背挡的磨损情况等，确保设备的正常工作。

四、剪板机的维护保养1. 每天使用剪板机之前，检查润滑系统的油位和油品质量，如有需要及时添加或更换。

2. 定期检查刀片和背挡的磨损情况，如有磨损过大或损坏的情况，及时更换或修复。

3. 定期清洁剪板机的内部和外部，确保设备的清洁卫生。

4. 定期检查液压系统的工作情况，如有异常及时解决问题，以免影响设备的正常工作。

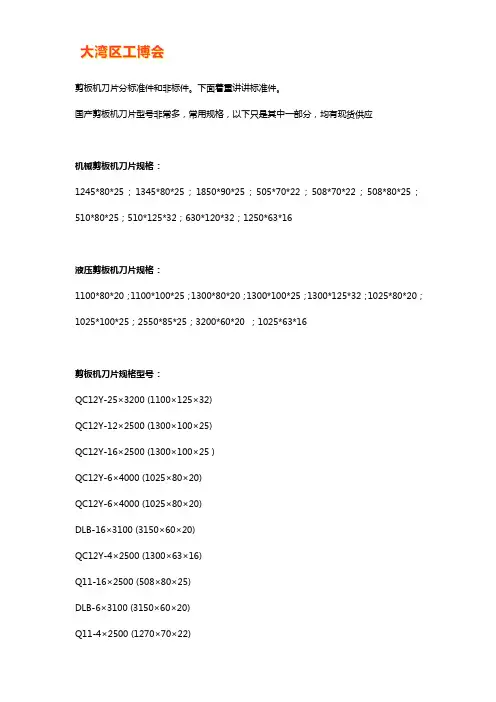

剪板机刀片分标准件和非标件。

下面着重讲讲标准件。

国产剪板机刀片型号非常多，常用规格，以下只是其中一部分，均有现货供应机械剪板机刀片规格：1245*80*25；1345*80*25；1850*90*25；505*70*22；508*70*22；508*80*25；510*80*25；510*125*32；630*120*32；1250*63*16液压剪板机刀片规格：1100*80*20；1100*100*25；1300*80*20；1300*100*25；1300*125*32；1025*80*20；1025*100*25；2550*85*25；3200*60*20 ；1025*63*16剪板机刀片规格型号：QC12Y-25×3200 (1100×125×32)QC12Y-12×2500 (1300×100×25)QC12Y-16×2500 (1300×100×25 )QC12Y-6×4000 (1025×80×20)QC12Y-6×4000 (1025×80×20)DLB-16×3100 (3150×60×20)QC12Y-4×2500 (1300×63×16)Q11-16×2500 (508×80×25)DLB-6×3100 (3150×60×20)Q11-4×2500 (1270×70×22)Q11-3×1500 (1545×80×25)Q11-3×1500 (1545×80×25)Q11-4×2000 (1016×70×22)Q11-3×2000 (2020×80×25)Q11-13×2500 (508×80×25)Q11-20×2500 (840×100×30）剪板机刀片的材质：国内剪板机刀片所选材料共分三大类；碳结工具钢、低合金工具、合金工具钢等。

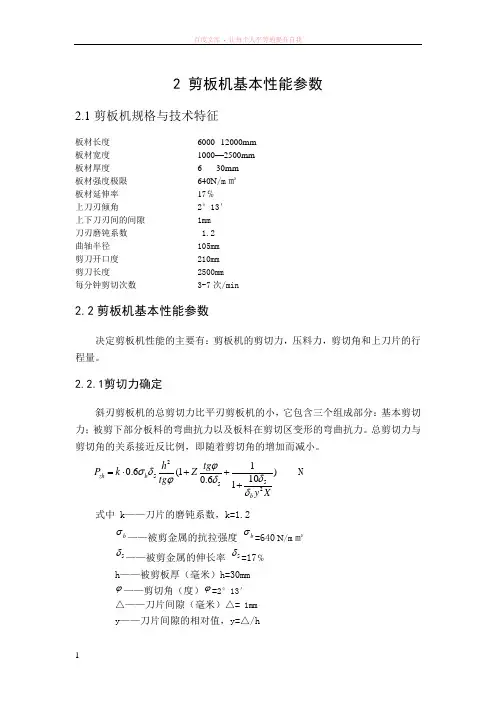

2 剪板机基本性能参数2.1剪板机规格与技术特征板材长度 6000--12000mm 板材宽度 1000—2500mm 板材厚度 6-----30mm 板材强度极限 640N /m ㎡ 板材延伸率 17℅ 上刀刃倾角 2°13′ 上下刀刃间的间隙 1mm 刀刃磨钝系数 1.2 曲轴半径 105mm 剪刀开口度 210mm 剪刀长度 2500mm 每分钟剪切次数 3-7次/min2.2剪板机基本性能参数决定剪板机性能的主要有：剪板机的剪切力，压料力，剪切角和上刀片的行程量。

2.2.1剪切力确定斜刃剪板机的总剪切力比平刃剪板机的小，它包含三个组成部分：基本剪切力；被剪下部分板料的弯曲抗力以及板料在剪切区变形的弯曲抗力。

总剪切力与剪切角的关系接近反比例，即随着剪切角的增加而减小。

)10116.01(6.025525X y tg Z tg h k P b b zh δδδϕϕδσ+++⋅= N式中 k ——刀片的磨钝系数，k=1.2b σ——被剪金属的抗拉强度 b σ=640 N /m ㎡5δ——被剪金属的伸长率 5δ=17℅h ——被剪板厚（毫米）h=30mm ϕ——剪切角（度）ϕ=2°13′ △——刀片间隙（毫米）△= 1mmy ——刀片间隙的相对值，y=△/hC ——压料脚轴线到下刀刃的距离（毫米），从表2-2中查得 C=90 X ——压料脚距离的相对值，X=C/h=3 Z ——弯曲系数，取0.95表2-2 压料脚轴线到下刀刃的距离h （毫米） 2.5～6.3 10～12.5 16～32 C （毫米） 657090因此zhP =3.54×10⒍N2.2.2压料力的确定在剪切过程中，上刀片对板料作用着一个向前的水平推力T 。

为防止板料的位移，压料力必须使板料顶面和底面上产生的水平方向摩擦力大于T 。

剪切开始，上刀片的切入深度达到被剪板厚的瞬间，板料顶面和底面产生的摩擦力均为)(1y zh P P F +=μ N;当剪切继续进行超过上述瞬间，则板料顶面摩擦力为yP F μ=2 N ；而板料底面的摩擦力仍然不变T F F ≥+21;T=0.3zhP N ；因此zhy zh P P P 3.0)2(≥+μ，当 15.0=μ时，zhy P P 21=N应该说，压料力随总剪切力增大而增大。

车间剪板机风险告知与防范措施车间剪板机风险告知本文旨在向车间操作人员和相关管理人员详细介绍剪板机的风险因素，包括潜在的安全隐患、操作注意事项以及应急措施等方面，以便使用者更好地了解和掌握剪板机的安全操作规程，确保生产过程中的安全与稳定。

一、剪板机的风险因素1.操作不当剪板机是一种具有较高风险的机器设备，不正确的操作方法或者操作步骤可能导致机器故障、人员伤害等风险。

例如，操作过程中未能正确调整刀片间隙，可能导致刀片崩裂伤人；剪板时未能将钢板放置在正确位置，可能造成钢板断裂或者刀片损坏等。

2.部件故障剪板机的各个部件如控制系统、传动装置、刀片等均可能出现故障，这些故障可能直接导致机器无法正常运转或者操作失控，从而产生一系列安全隐患。

例如，控制器故障可能导致剪板机失控，造成不可预测的后果。

3.机器未定期维护如果剪板机长期未进行定期检查和维护，可能导致机器部件磨损严重，甚至产生不可逆转的损坏。

定期维护可以及时发现并解决潜在的问题，从而降低机器故障的概率，避免因机器故障引发的安全事故。

4.剪板机旁有杂物剪板机在工作过程中，特别是刀片运转时，附近不应放置任何杂物，以免不慎卷入而造成伤害。

同时，保持剪板机周围整洁也有助于提高工作效率和安全性。

5.刀片有裂纹刀片是剪板机的核心部件之一，如果刀片出现裂纹，可能引发严重的安全事故。

因此，一旦发现刀片有裂纹，应立即停机更换。

6.防护装置缺失剪板机的操作者应佩戴齐全的防护用品，如防护眼镜、手套等。

如果未按照要求佩戴防护用品，可能导致身体部位受伤。

此外，某些关键部位如刀片、齿轮等也需要安装防护罩以避免直接触碰而产生危险。

7.使用不合适的工具剪板时需要使用合适的工具进行辅助操作，若使用不合适的工具可能导致钢板无法正常放置或者切割不整齐，从而影响剪板效果并可能引发安全事故。

二、风险预防措施为了降低剪板机的风险，操作人员和管理人员应采取以下预防措施：1.加强安全培训：操作人员在上岗前应接受系统的剪板机安全操作培训，了解机器的性能特点、操作规程以及应急措施等内容。
