AZ31镁合金各向异性力学行为及微观形变机制的模拟研究

AZ31镁合金塑性变形不均匀性与变形机制的研究AZ31镁合金是一种常用的镁合金，具有良好的塑性和强度，广泛应用于航空航天、汽车制造、电子设备等领域。

然而，AZ31镁合金的塑性变形不均匀性是其在使用过程中的一个重要问题。

本文将探讨AZ31镁合金塑性变形不均匀性的研究，并探讨其变形机制。

首先，AZ31镁合金的塑性变形不均匀性主要体现在晶粒的变形和晶粒间的变形不一致。

晶粒的变形不均匀性是由于晶粒内部存在晶界、位错和析出物等缺陷，这些缺陷会对晶粒的变形行为产生影响。

晶粒间的变形不一致是由于晶粒之间的晶界无法同时滑移，导致晶粒间的应力分布不均匀。

其次，AZ31镁合金的塑性变形机制主要包括晶体滑移、孪晶形变和析出物强化等。

晶体滑移是指晶体中的位错在晶格平面上滑动，这是AZ31镁合金的主要变形机制。

孪晶形变是指晶体在应力作用下发生晶格结构的变化，形成孪晶。

孪晶形变在AZ31镁合金中往往与晶界的滑移相结合，对材料的塑性变形起到重要作用。

此外，AZ31镁合金中的析出物也会对材料的塑性变形产生影响，析出物的细化和分布均匀性有助于提高材料的塑性。

为了研究AZ31镁合金的塑性变形不均匀性和变形机制，可以采用多种实验方法和理论模型。

实验方法包括金相显微镜观察、拉伸实验、压缩实验和高分辨电子显微镜观察等。

金相显微镜观察可以用来观察晶粒的变形和晶界的变形情况，拉伸实验和压缩实验可以用来研究材料的力学性能和塑性变形行为，高分辨电子显微镜观察可以用来观察晶体滑移和孪晶形变的细节。

理论模型可以采用晶体塑性理论、晶界滑移理论和强化理论等。

晶体塑性理论可以用来描述晶体内部的位错滑移和应力分布，晶界滑移理论可以用来描述晶界的滑移和应力分布，强化理论可以用来描述析出物对材料塑性的影响。

总之，AZ31镁合金的塑性变形不均匀性与变形机制是一个复杂的问题，需要综合运用实验方法和理论模型进行研究。

通过深入研究AZ31镁合金的塑性变形不均匀性和变形机制，可以为优化材料的制备工艺和提高材料的塑性性能提供重要参考。

AZ31镁合金的变形织构和协调变形机理一、AZ31镁合金的变形织构AZ31镁合金是一种高性能的镁合金，具有良好的可塑性和延展性，可以用于制作各种结构件。

它的变形织构是由许多主要和次要的变形织构组成的，它们经过变形后可以形成复杂的织构。

1. 主要变形织构AZ31镁合金的主要变形织构主要包括晶粒变形、滑移变形和脱钙变形。

晶粒变形是由晶界移动而形成的，晶界可以在组织中移动，形成新的晶界，从而形成新的织构。

滑移变形是由晶粒内部滑移而形成的，它可以在晶粒内部形成新的织构。

脱钙变形是由钙原子从晶粒中沉积而形成的，它可以形成新的织构。

2. 次要变形织构AZ31镁合金的次要变形织构主要包括滑移变形、拉伸变形、压缩变形和拉伸变形。

滑移变形是由晶粒内部滑移而形成的，它可以在晶粒内部形成新的织构。

拉伸变形是由晶粒外部的力作用而形成的，它可以在晶粒外部形成新的织构。

压缩变形是由晶粒内部的压力作用而形成的，它可以在晶粒内部形成新的织构。

拉伸变形是由晶粒内部的拉伸力作用而形成的，它可以在晶粒内部形成新的织构。

二、AZ31镁合金的协调变形机理AZ31镁合金的协调变形机理是由多种变形机理协同作用而形成的，它们可以有效地改善AZ31镁合金的力学性能。

1. 晶粒变形机理晶粒变形机理是由晶界移动而形成的，晶界可以在组织中移动，形成新的晶界，从而形成新的织构。

晶粒变形机理可以有效地增强AZ31镁合金的变形织构，从而提高材料的强度和延展性。

2. 滑移变形机理滑移变形机理是由晶粒内部滑移而形成的，它可以在晶粒内部形成新的织构。

滑移变形机理可以改善AZ31镁合金的变形性能，增加材料的可塑性和延展性。

3. 脱钙变形机理脱钙变形机理是由钙原子从晶粒中沉积而形成的，它可以形成新的织构。

脱钙变形机理可以改善AZ31镁合金的变形性能，增加材料的可塑性和延展性。

三、结论AZ31镁合金的变形织构由主要变形织构和次要变形织构组成，它们经过变形后可以形成复杂的织构。

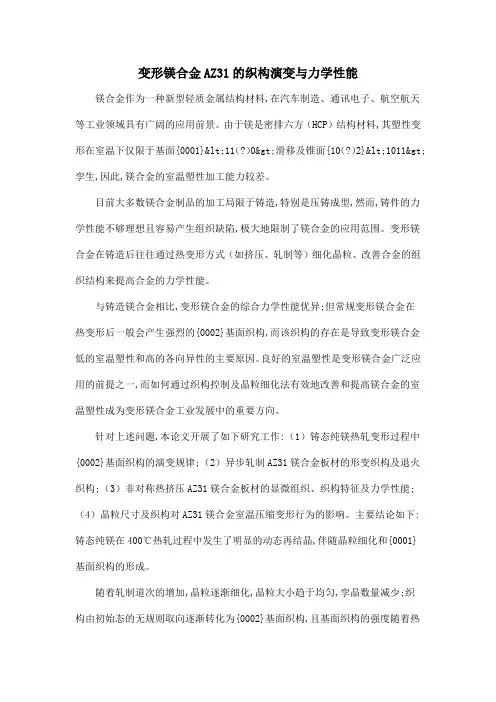

变形镁合金AZ31的织构演变与力学性能镁合金作为一种新型轻质金属结构材料,在汽车制造、通讯电子、航空航天等工业领域具有广阔的应用前景。

由于镁是密排六方（HCP）结构材料,其塑性变形在室温下仅限于基面{0001}<11（?）0>滑移及锥面{10（?）2}<1011>孪生,因此,镁合金的室温塑性加工能力较差。

目前大多数镁合金制品的加工局限于铸造,特别是压铸成型,然而,铸件的力学性能不够理想且容易产生组织缺陷,极大地限制了镁合金的应用范围。

变形镁合金在铸造后往往通过热变形方式（如挤压、轧制等）细化晶粒、改善合金的组织结构来提高合金的力学性能。

与铸造镁合金相比,变形镁合金的综合力学性能优异;但常规变形镁合金在热变形后一般会产生强烈的{0002}基面织构,而该织构的存在是导致变形镁合金低的室温塑性和高的各向异性的主要原因。

良好的室温塑性是变形镁合金广泛应用的前提之一,而如何通过织构控制及晶粒细化法有效地改善和提高镁合金的室温塑性成为变形镁合金工业发展中的重要方向。

针对上述问题,本论文开展了如下研究工作:（1）铸态纯镁热轧变形过程中{0002}基面织构的演变规律;（2）异步轧制AZ31镁合金板材的形变织构及退火织构;（3）非对称热挤压AZ31镁合金板材的显微组织、织构特征及力学性能;（4）晶粒尺寸及织构对AZ31镁合金室温压缩变形行为的影响。

主要结论如下:铸态纯镁在400℃热轧过程中发生了明显的动态再结晶,伴随晶粒细化和{0001}基面织构的形成。

随着轧制道次的增加,晶粒逐渐细化,晶粒大小趋于均匀,孪晶数量减少;织构由初始态的无规则取向逐渐转化为{0002}基面织构,且基面织构的强度随着热轧变形量的增加而增加。

经多道次热轧后（ε=78%）,纯镁板材内部形成均匀的等轴晶组织和较强的{0002}基面织构。

热轧纯镁中动态再结晶的形核机制主要为基于孪生的动态再结晶形核机制。

错距旋压AZ31镁合金的组织演变机制及力学性能研究镁合金作为21世纪的“绿色”工程材料,具有密度低、比强度和比刚度高、易加工等诸多优点,被广泛应用于航天航空、汽车工业以及国防工业等众多领域。

然而镁合金室温下具有较少的独立滑移系和较差的塑性变形能力,这成为镁合金塑性加工变形过程中的一大难点。

本文提出可以产生连续局部塑性变形的错距旋压技术对AZ31镁合金进行塑性加工。

本文采用ABAQUS有限元分析软件模拟AZ31镁合金的旋压过程,研究旋压过程中主要参数对镁合金筒形件成型质量的影响;采用金相显微镜对不同旋压道次下镁合金的显微组织进行观察与分析,并结合电子背散射衍射技术（EBSD）及透射电子显微镜（TEM）探究错距旋压AZ31镁合金的晶粒细化机制;通过拉伸试验对不同旋压道次下镁合金的力学性能进行测试分析,并利用纳米压痕仪对镁合金的微区力学性能进行分析,探讨抗拉强度与微纳硬度之间的关系;通过电化学试验测试旋压镁合金的耐腐蚀性能,并分析晶粒度对镁合金耐腐蚀性的影响。

根据有限元模拟结果可知AZ31镁合金旋压的最佳工艺区间为:在旋压温度为375℃左右,芯轴转速为250 r/min,旋轮进给率为1.2 mm/r的条件下对镁合金进行多道次旋压,其具有良好的成型性。

本文结合模拟得出的最佳工艺,最终成功制备出AZ31镁合金筒形件,其壁厚由6 mm减薄为0.7mm,整体减薄率达88.3%。

采用金相显微镜对旋压AZ31镁合金的显微组织进行观察与分析,结果表明:随着旋压道次的增加,镁合金的晶粒更细小,晶粒度由625μm变为6.38μm。

采用EBSD及TEM对旋压镁合金的晶粒细化机制进行探究。

在旋压第一、二道次过程中,晶粒细化的主要机制是由于受到较大的旋压力致使位错密度急剧增加,经多边化后发生动态再结晶;在第三道次过程中,由于第二道次旋压后的晶粒细小,在受到旋轮力时容易以动态回复的方式来释放应力,因此形成大量亚晶结构以细化镁合金的晶粒。
