四川大学《电力电子技术2373》在线作业1

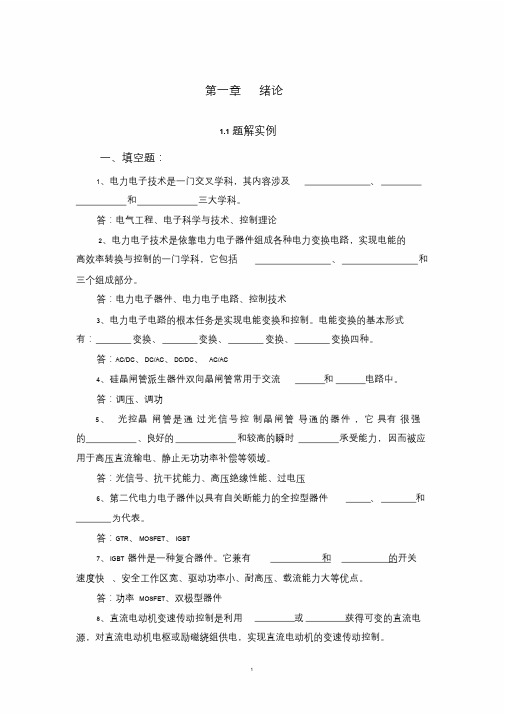

第一章绪论1.1题解实例一、填空题：1、电力电子技术是一门交叉学科，其内容涉及、和三大学科。

答：电气工程、电子科学与技术、控制理论2、电力电子技术是依靠电力电子器件组成各种电力变换电路，实现电能的高效率转换与控制的一门学科，它包括、和三个组成部分。

答：电力电子器件、电力电子电路、控制技术3、电力电子电路的根本任务是实现电能变换和控制。

电能变换的基本形式有：变换、变换、变换、变换四种。

答：AC/DC、DC/AC、DC/DC、AC/AC4、硅晶闸管派生器件双向晶闸管常用于交流和电路中。

答：调压、调功5、光控晶闸管是通过光信号控制晶闸管导通的器件，它具有很强的、良好的和较高的瞬时承受能力，因而被应用于高压直流输电、静止无功功率补偿等领域。

答：光信号、抗干扰能力、高压绝缘性能、过电压6、第二代电力电子器件以具有自关断能力的全控型器件、和为代表。

答：GTR、MOSFET、IGBT7、IGBT 器件是一种复合器件。

它兼有和的开关速度快、安全工作区宽、驱动功率小、耐高压、载流能力大等优点。

答：功率MOSFET、双极型器件8、直流电动机变速传动控制是利用或获得可变的直流电源，对直流电动机电枢或励磁绕组供电，实现直流电动机的变速传动控制。

答：整流器、斩波器9、交流电动机变速传动控制则是利用或对交流电动机供电，通过改变的供电电源的频率和电压等来达到交流电动机的变速传动。

答：逆变器、交－交直接变频器10、太阳能电池板获得的原始直流电压是与太阳光强度等因素有关的，它需要通过一个变换器来稳定直流电压，再通过变换器变为所要求的交流电供负载使用或将电能馈入市电。

答：DC－DC、DC－AC二、问答题：1、什么是电力电子技术？它有几个组成部分？答：电力电子技术是依靠电力电子器件组成各种电力变换电路，实现电能的高效率转换与控制的一门学科，它包括电力电子器件、电力电子电路（变流电路）和控制技术三个组成部分。

2、电能变换电路有哪几种形式？各自的功能是什么？答：电能变换电路有四种形式：AC/DC 变换电路、DC/AC 变换电路、DC/DC变换电路、AC/AC 变换电路。

大工23春《电力电子技术》在线作业1-00001
试卷总分:100 得分:100
一、单选题 (共 6 道试题,共 30 分)
1.使电力MOSFET导通的栅源驱动电压一般取（）V。

[A.]0-5
[B.]5-10
[C.]10-15
[D.]15-20
正确答案:C
2.如果某电力二极管的正向平均电流为100A，那么它允许流过的最大工频正弦半波电流的平均值为（）A。

[A.]50
[B.]100
[C.]70.7
[D.]173.2
正确答案:B
3.使IGBT开通的栅射极间驱动电压一般取（）V。

[A.]（-5）-（-15）
[B.]10-15
[C.]15-20
[D.]20-25
正确答案:C
4.下列哪项不属于典型全控型器件？（）
[A.]电力二极管
[B.]门极可关断晶闸管
[C.]电力晶体管
[D.]电力场效应晶体管
正确答案:A
5.静电感应晶体管的英文缩写是（）。

[A.]PIC
[B.]IGCT
[C.]SITH
[D.]SIT
正确答案:D
6.控制极信号能控制器件的导通，但不能控制其关断，器件的关断完全由其承受的电压和电流决定，这样的电力电子器件称为（）。

[A.]半控型器件
[B.]全控型器件
[C.]不可控器件。

第2章 电力电子器件1、 使晶闸管导通得条件就是什么？答:使晶闸管导通得条件就是:晶闸管承受正向阳极电压,并在门极施加触发电流(脉冲)。

或:u AK >0且u GK >0。

2、 维持晶闸管导通得条件就是什么？答:维持晶闸管导通得条件就是使晶闸管得电流大于能保持晶闸管导通得最小电流,即维持电流。

3、 怎样才能使晶闸管由导通变为关断？答:要使晶闸管由导通变为关断,可利用外加电压与外电路得作用使流过晶闸管得电流降到接近于零得某一数值以下,即降到维持电流以下,便可使导通得晶闸管关断。

4、 图1中阴影部分为晶闸管处于通态区间得电流波形,各波形得电流最大值均为I m ,试计算各波形得电流平均值I d1、I d2、I d3与电流有效值I 1、I 2、I 3。

π4π4π25π4a)b)c)图1-43图1 晶闸管导电波形解:a) I d1==0、2717 I m I 1==0、4767 I mb) I d2 ==0、5434 I mI 2 ==0、898 I mc) I d3==0、25I mI 3 ==0、5I m5、全控型器件得缓冲电路得主要作用就是什么？答:全控型器件缓冲电路得主要作用就是抑制器件得内因过电压,d u/d t或过电流与d i/d t,减小器件得开关损耗。

6、试分析全控型器件得RCD缓冲电路中各元件得作用。

答:RCD缓冲电路中,各元件得作用就是:开通时,C s经R s放电,R s起到限制放电电流得作用;关断时,负载电流经VD s从C s分流,使d u/d t减小,抑制过电压。

7.晶闸管得触发脉冲需要满足哪些条件？答:A:触发信号应有足够得功率。

B:触发脉冲应有一定得宽度,脉冲前沿尽可能陡,使元件在触发导通后,阳极电流能迅速上升超过掣住电流而维持导通。

C:触发脉冲必须与晶闸管得阳极电压同步,脉冲移相范围必须满足电路要求。

第3章整流电路1、单相半波可控整流电路对电感负载供电,L＝20mH,U2＝100V,求当α＝0︒与60︒时得负载电流I d,并画出u d与i d波形。

《电力电子技术》课程习题集一、单选题1.晶闸管内部有（）PN结。

A、一个B、二个C、三个D、四个2.电力二极管内部有（）个PN结。

A、一个B、二个C、三个D、四个3.双向晶闸管是用于交流电路中的，其外部有（）电极。

A、一个B、两个C、三个D、四个4.比较而言，下列半导体器件中开关速度最快的是（）。

A、GTOB、GTRC、MOSFETD、SR5.下列半导体器件中属于电流型控制器件的是（）A、GTRB、MOSFETC、IGBTD、SR6.比较而言，下列半导体器件中开关速度最慢的是（）。

A、GTOB、GTRC、MOSFETD、IGBT7.下列半导体器件中属于电压型控制器件的是（）。

A、GTOB、GTRC、MOSFETD、SR8.压敏电阻在晶闸管整流电路中主要是用来作（）。

A、分流B、降压C、过电压保护D、过电流保护9.晶闸管两端并联一个RC电路的作用是（）。

A、分流B、降压C、过电压保护D、过电流保护10.普通晶闸管的通态电流（额定电流）是用电流的（）来表示的。

A、有效值B、最大值C、平均值D、最小值11.晶闸管在电路中的门极正向偏压（）愈好。

A、愈大B、愈小C、不变D、为零12.快速熔断器在晶闸管整流电路中主要是用来作（）。

A、分流B、降压C、过电压保护D、过电流保护13.当晶闸管的额定电压小于实际要求时，可以用两个以上同型号的器件相( )。

A、串联B、并联C、串并联14.当晶闸管承受反向阳极电压时，不论门极加何种极性触发电压，管子都将工作在( )。

A、导通状态B、关断状态C、饱和状态D、不定15.当晶闸管的额定电流小于实际要求时，可以用两个以上同型号的器件相 ( )。

A、串联B、并联C、串并联16.晶闸管整流电路中直流电动机应该属于（）负载。

A、电阻性B、电感性C、反电动势D、不定17.晶闸管可控整流电路中的控制角α减小，则输出的电压平均值会（）。

A、不变B、增大C、减小D、不定18.三相可控整流与单相可控整流相比较，输出直流电压的纹波系数（）。

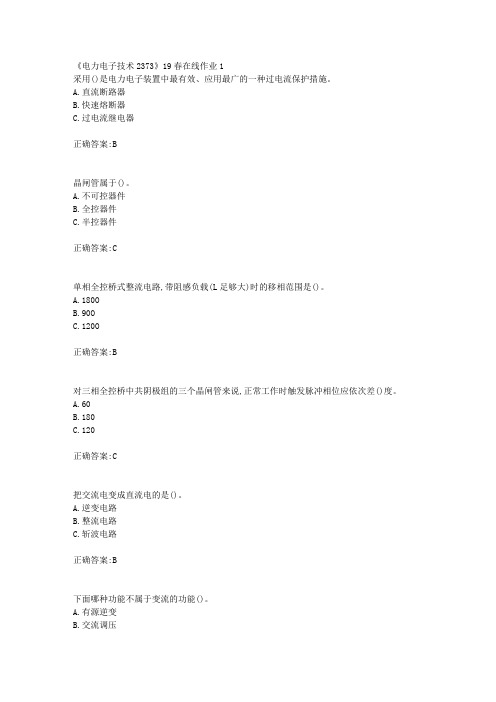

《电力电子技术2373》19春在线作业1
采用()是电力电子装置中最有效、应用最广的一种过电流保护措施。

A.直流断路器
B.快速熔断器
C.过电流继电器
正确答案:B
晶闸管属于()。

A.不可控器件
B.全控器件
C.半控器件
正确答案:C
单相全控桥式整流电路,带阻感负载(L足够大)时的移相范围是()。

A.180O
B.90O
C.120O
正确答案:B
对三相全控桥中共阴极组的三个晶闸管来说,正常工作时触发脉冲相位应依次差()度。

A.60
B.180
C.120
正确答案:C
把交流电变成直流电的是()。

A.逆变电路
B.整流电路
C.斩波电路
正确答案:B
下面哪种功能不属于变流的功能()。

A.有源逆变
B.交流调压。

大工17秋《电力电子技术》在线作业1 总分：100分100分一、单选题共10题，50分15分下列选项()是电力晶体管。

•••学生答案：C得分:5分25分下列各项中不是电平控制型器件的是()。

•••学生答案：A得分:5分35分有关肖特基二极管的特点描述错误的是()。

•••学生答案：D得分:5分45分有关晶闸管的特点,说法错误的是()。

•••电流IG，晶闸管仍然导通学生答案：D得分:5分55分RCT是指()。

•••学生答案：C得分:5分65分RCT是()晶闸管。

•••学生答案：C得分:5分75分有关电力晶体管的说法错误的是()。

•••学生答案：A得分:5分85分有关电力MOSFET的说法错误的是()。

•••学生答案：B得分:5分95分下列说法正确的是()。

•••学生答案：D得分:5分105分IGCT是()缩写。

•••学生答案：B得分:5分二、判断题共10题，50分15分电力电子器件既可工作在开关状态,也可工作在线性放大状态。

•学生答案：B得分:5分25分晶闸管是电平控制型器件。

•学生答案：B得分:5分35分电力二极管一般都工作在大电流、高电压场合。

•学生答案：A得分:5分45分电力电子技术就是使用电力电子器件对电能进行变换和控制的电子技术。

•学生答案：A得分:5分55分电导调制效应使电力二极管在正向电流较大时管压降仍然会很低。

•学生答案：A得分:5分65分在实际应用中,应对晶闸管施加足够长时间的反向电压,使晶闸管充分恢复其对正向电压的阻力,电路才能可靠工作。

•学生答案：A得分:5分75分晶闸管的型号为KP1-2表示为快速反向阻断型晶闸管。

•学生答案：B得分:5分85分GTR上的电压超过规定值时会击穿,击穿电压不仅和晶体管本身特性有管,还与外电路接法有•学生答案：A得分:5分95分电力MOSFET主要指N沟道增强型器件。

•学生答案：A得分:5分105分电力电子装置可能出现的过电压有外因过电压和内因过电压两种。

1.采用( )是电力电子装置中最有效、应用最广的一种过电流保护措施。

A.直流断路器B.快速熔断器C.过电流继电器【参考答案】: B2.晶闸管属于( )。

A.不可控器件B.全控器件C.半控器件【参考答案】: C3.单相全控桥式整流电路,带阻感负载(L足够大)时的移相范围是( )。

A.180OB.90OC.120O【参考答案】: B4.对三相全控桥中共阴极组的三个晶闸管来说,正常工作时触发脉冲相位应依次差( )度。

A.60B.180C.120【参考答案】: C5.把交流电变成直流电的是( )。

A.逆变电路B.整流电路C.斩波电路【参考答案】: B6.下面哪种功能不属于变流的功能( )。

A.有源逆变B.交流调压C.变压器降压D.直流斩波【参考答案】: C7.三相半波可控整流电路的自然换相点是( )。

A.交流相电压的过零点B.本相相电压与相邻相电压正半周的交点处C.比三相不控整流电路的自然换相点超前30°D.比三相不控整流电路的自然换相点滞后60°【参考答案】: B8.如某晶闸管的正向阻断重复峰值电压为745V,反向重复峰值电压为825V,则该晶闸管的额定电压应为( )。

A.700VB.750VC.800VD.850V【参考答案】: B9.单相半波可控整流电阻性负载电路中,控制角α的最大移相范围是( )。

A.0o-90°B.0o-120°C.0o-150°D.0o-180°【参考答案】: D10.在单相全控桥整流电路中,两对晶闸管的触发脉冲,应依次相差( )度。

A.180度B.60度C.360度D.120度【参考答案】: A11.可实现有源逆变的电路为( )。

A.单相全控桥可控整流电路B.三相半控桥可控整流电路C.单相全控桥接续流二极管电路D.单相半控桥整流电路【参考答案】: A12.α=( )度时,三相全控桥式整流电路带电阻负载电路, 输出负载电压波形处于连续和断续的临界状态。

《电力电子技术》复习资料一、单项或多项选择题1.电力电子器件一般工作在（ B ）状态。

A 导通 B 开关 C 截止2．对已经触发导通的晶闸管，如果阳极电流减小到维持电流以下，晶闸管是（ C ）状态。

A 导通B 开关C 截止3.相控整流电路实现有源逆变的条件是：直流侧必须有直流电源，其方向与晶闸管导通方向一致，晶闸管触发角为（D ）。

A.0α=︒B.60α≤︒C.90α≤︒ D 90α≥︒4.三相桥式不可控整流电路带阻性负载，共阳极组处于导通的二极管是（ B ）。

A 相电压最高相所在的二极管 B 相电压最低相所在的二极管 C 相电压为中间值所在相的二极管5.单相桥式半控整流电路接有续流二极管带阻感负载，晶闸管的导通角为（ B ）。

A.αB.πα-C.150︒D.180︒ 6、单相可控整流电路中，0α=︒定义在（ A ）。

A 电源相电压过零点处B 电源线电压过零点处C 电源相电压过零点后30︒处D 电源线电压过零点后30︒处 7、单相交流调压电路带阻性负载，触发角α的移相范围为（ C ）。

A.60︒B.120︒C.180︒D.180ϕ︒8.单相全波可控整流电路带阻感负载时，晶闸管承受的最大正向电压为（ D ）。

A.2U 22/2 D.2(注：2U 为电源电压有效值)9. 电压型逆变电路中反并联二极管的作用（ BC ）。

A 传递有功功率B 反馈无功功率C 续流D 整流10.变压器漏抗对整流电路的影响有（ABCD ）。

A.使输出电压波形畸变B.减小输出直流电压C.使换相过程复杂D.电压变化率增大11 以下哪个参数是限制晶闸管开关频率的主要原因（ D ）。

A. 断态重复峰值电压B. 通态平均电流C. 门极触发电压D. 开通关断时间 12 晶闸管的额定电压为（ D ）。

A. 正向重复峰值电压B. 反向重复峰值电压C. 正反向重复峰值电压中大者D. 正反向重复峰值电压中小者13 在有源逆变电路中，逆变角β的移相范围是（B ）。
