骨骼绑定的命名

骨骼绑定的命名骨骼绑定的命名骨骼绑定的制作心得骨骼绑定的命名：首先确定好骨骼是否使用IK_FK转换，如果有转换的话需要命名成为IK,SK,FK三种骨骼形式。

那么命名遵循以下的命名方式：角色名称_角色骨骼类别_角色骨骼名称_角色骨骼编号角色骨骼绑定名称：模型整体名称：Modeling骨骼名称：Joint控制器名称：Control角色名称_角色骨骼类别_角色骨骼名称_角色骨骼编号_控制器_组编号骨骼或者控制器的组用：角色名称_骨骼名称_骨骼编号_Group编号骨骼IK控制的设置：角色名称_IK_IK部位_控制器_组编号Breastbone 胸骨Tail 尾巴腰部SK：根关节####_Sk_Root脊柱####_SK_Back _A1脊柱####_SK_Back _A2脊柱####_SK_Back _A3脊柱####_SK_Back _A4颈椎####_SK_Chest腰部FK：根关节####_Fk_Root脊柱####_FK_Back _A1脊柱####_FK_Back _A2脊柱####_FK_Back _A3脊柱####_FK_Back _A4颈椎####_FK_Chest腰部IK：根关节####_Ik_Root脊柱####_IK_Back _A1脊柱####_IK_Back _A2脊柱####_IK_Back _A3脊柱####_IK_Back _A4颈椎####_IK_Chest腿部骨骼装配的命名：腿部是左右对称的所以需要以Left和Right来区分Left左Right 右腿部极向量约束Polevector腿部分为:大腿Hip小腿Knee脚踝Ankle脚掌Ball脚趾ToeTipHeel 脚后跟Foot脚Leg总的腿手臂和手指命名：手臂是左右对称的所以需要以Left和Right来区分Left左Right 右palm 手掌Specular锁骨Shoulder大臂ShoulderAdded与大臂从和的骨骼Elbow小臂Wrist手腕WristAdded与手腕从和的骨骼。

迪斯尼卡通骨骼的绑定设置文章介绍模型中进行蒙皮骨骼的设定，以及骨骼的IK FK开关以及如何为角色进行权重分配的讲解。

如果Maya骨骼基础不了解请转至迪斯尼小鸭子动画- Maya骨骼基础参考（一）创建基本骨骼：1.首先我们要检查模型，特别是看模型的关节处是否有至少三段线（这样才能够做到关节的灵活运动），看模型的布线是否合理，是否可以达到动画制作的要求，如下图所示，有不合理的地方及时修正。

修改后的模型如下图所示2. 进入Side试图，选择View/Shading/X-Ray Jionts(透明显示骨骼)，选择骨骼创建工具，创建躯干骨骼如下图所示。

3.同样方法创建四肢骨骼，注意：（1）骨节点尽量放在线的位置：（2）骨点的位置要正确，创建完毕后如下图所示（创建半边骨骼即可）：4.选择手臂的根骨骼，加选躯干部分脖子处的骨骼，按P键建立父子关系，如下图所示，同样方法将腿部骨骼与躯干部分进行连接。

5.分别选择胳膊和腿部的根骨骼，执行命令Animation/Skeleton/Mirror joint（镜像骨骼）选项，选择轴向，执行。

6.对骨骼进行重命名，执行Window/Outliner命令，按住Shift+鼠标单击Joint展开全部骨骼，选择Joint2—3，在右键并拖动鼠标，执行Rename（批量重命名）命令，如下图所示，在中输入要修改为的骨骼名称，如下图所示：7.同样方法将其他骨骼重命名，详见参考文件：8.复制胳膊和腿部的骨骼，分别重命名为IK，FK骨骼（方便后面的骨骼绑定区分），如下图所示，同样方法重命名其他部分骨骼：9.基本骨骼创建完成说明：进行角色绑定时，一般是用Sk、Ik和Fk三套骨骼进行控制：Sk骨骼与角色进行绑定，Ik与Fk再分别控制Sk骨骼进行动画的控制。

（二）创建骨骼约束、控制器及开关：制作控制器的前提是为了方便动画师调节动画，所以控制器的形状尽量体现出控制器的用途，让动画对控制器的操作一目了然：(1) 将IK、FK骨骼与Sk骨骼进行绑定；1. 打开OutLiner，依次选择Ik、Fk、Sk骨骼，比如：依次选择Duck_Base_Ik_Arm_L_1、 Duck_Base_Fk_Arm_L_1、Duck_Base_Sk_Arm_L_1执行命令Animation/Constrain/Parent.,打开设置面板，勾选Maintain offset（保持偏移），执行，如下图：（注意：选择骨骼时注意一一对应，选择Ik、Fk、Sk的顺序一定要保持一致）2.同样方法设置其他部位骨骼.(2) 对骨骼进行Ik的设置1.创建IK约束，在大纲视图中选中胳膊的Ik骨骼，执行View/Show/Isolate Select/View Select(单独显示选择物体)，执行。

人体骨骼绑定1：脚部骨骼绑定1，腿部绑定有两种方式，一种格式创建反转骨骼，一种是控制器打组方式。

反转脚的建立：，首先选择末端关键，再选择脚部IK创建点约束。

要做抬脚动画，选择末端关节，在选择脚部骨骼绑定方向约束，接着选择倒数第二段关节，再选择脚部末端关节，同样加一个方向约束。

打组方式绑定：打组方式要把脚部两个关节也打上IK，用IS。

把脚部IK（1）和脚掌IK （2）打组，如果抬脚跟动作是，脚尖也跟着动，可以进入脚尖IK（3）属性，选粘带。

以脚尖抬脚跟，然后和3打组，把中心放到3上。

同样要做抬脚尖的动作，就把前面的打组，把中心方脚跟关节。

二．脚部控制器的创建一个圆环，调整跟叫差不多，选择反转脚，再选择控制器，按P创建父子连接。

最后把控制器中心放到脚跟。

三．膝盖控制器1，把控制器归零操作。

不能直接清零，要把历史记录删去，再，。

控制腿部的旋转，创建一个文本或则其他图形，调整位置，然后清零（冻结变化），选择控制器，再选择IK在用极向量约束。

，最后为了让腿部控制器跟随脚部运动，选择脚部控制器在选择脚部控制器，按P建立父子连接。

四．为脚步控制建立管理属性（关联控制）。

有两种方法控制属性，一种是连接控制器控制，一种是设置驱动关键帧控制。

1.选择控制器，添加属性，，4，为脚部控制器创建管理属性，在左侧找到刚才添加的属性名称，再右边找到要控制的属性名称，关闭就可以。

2.设驱动关键帧控制属性。

添加属性后，选择控制器，加载驱动者，选翻转脚骨骼3，加载受驱动，选择要驱动的轴向。

可以用一个属性控制几个属性，不可以多个控制一个。

原始打一个关键帧，调关键帧帧数，再调驱动者的运动，再调受驱动者的运动，打关键帧，完成。

2，CTRL+D复制快捷键。

Ctrl+G打组。

五．脊柱骨骼绑定1、，要对某个关节调节，按INSERT键调节。

脊柱绑定操作1.脊柱绑定一般用FK绑定，在脊柱上设置5个控制器，，选着控制器再选择要绑定的关节用方向约束，为了让控制在控制时能跟随运动，选着下一个骨骼在选择控制器，按P键添加一个连接，例如：头部的控制器，就要和颈部的骨骼建立连接。

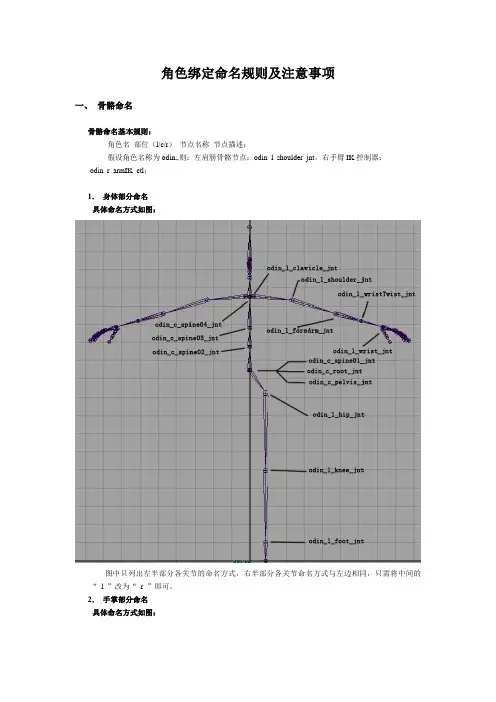

角色绑定命名规则及注意事项一、骨骼命名骨骼命名基本规则：角色名_部位（l/c/r）_节点名称_节点描述；假设角色名称为odin,,则：左肩膀骨骼节点：odin_l_shoulder_jnt，右手臂IK控制器：odin_r_armIK_ctl；1．身体部分命名具体命名方式如图：图中只列出左半部分各关节的命名方式，右半部分各关节命名方式与左边相同，只需将中间的“_l_”改为“_r_”即可。

2．手掌部分命名具体命名方式如图：图中为左手骨骼命名方式，右手骨骼命名方式同样将“odin_l_”改为“odin_r_”。

注：图中手掌骨骼比例因需要进行了适当的缩放。

3．脚部命名具体命名方式如图：图中为左脚骨骼命名方式，右脚骨骼命名方式将“odin_l_”改为“odin_r_”。

4．头部命名具体命名方式如图：二、控制器命名1．角色名称_部位(l/c/r)_节点名称_节点描述，以左边为例：左手IK控制器命名为:：odin_l_armIK_ctl；手肘控制器为：odin_l_elbow_ctl；手部FK控制器命名依次为：odin_l_shoulder_ctl，odin_l_foreArm_ctl，odin_l_wrist_ctl；脚部控制器命名：odin_l_foot_ctl；膝盖控制器为：odin_l_knee_ctl；2．身体控制器命名：角色名称_部位(l/c/r)_ 节点名称_节点描述,例：odin_c_root_ctl，odin_c_spine01_ctl，odin_c_spine02_ctl；3．最下方的总控制器命名：odin_topNode。

三、GROUP命名：角色名称_部位(l/c/r)_ 节点名称_节点描述如：odin_ikHandle_grp，odin_controls_grp，odin_joint_grp。

如有多个相同的组，则在各组之后加编号,如：odin_ikHandle_grp01，odin_control_grp02，odin_joint_grp03。
