光电鼠标电路剖析及简单维修发布者:1770309616发布时间:2012-3-114:18关键词:光电鼠标,电路剖析,维修光电鼠标的电路一般都比较简单,大多由二块集成电路组成。
一块稍大的是COMS感光IC,另一块一般为鼠标专用IC。
感光CMOS芯片通过鼠标移动产生的光线变化而得到位置信号,送到鼠标IC的X、Y输入端。
而鼠标IC再收集左、右,滚轮键及滚轮前滚、后滚等信息随着CL K时钟信号一起送到PS2或USB口中去。
一、USB光电鼠标。
图1为使用GL603-USB鼠标IC芯片及安捷伦的H2000(400CPI、每秒1500次扫描)为光电感应芯片的电路图。
二、PS2接口鼠标图2为使用PAN101-208(第三代光电IC产品,800CPI光学分辨率,2000次扫描/秒)为光电感应芯片,84510系列芯片为鼠标IC的PS2接口光电鼠标电路。
光电鼠标IC一般来说都比较可靠。
坏的多是按键开关或是鼠标线。
鼠标线四根芯中,如果VCC或GND断线时,会出现光电鼠底面感光处无红光发出,鼠标无法使用的故障。
当CL K或DATA断线时,出现鼠标虽然有红光发出,但光标不动及所有按键无反应的故障。
如果出现某个按键失灵时,基本是这个按键开关坏了。
更换线及开关时,可以从旧的机械鼠上拆下来代用。
如果光电鼠标出现某个方向移动时光标变得很慢,很可能是反射的凸镜脏了,清洗即可。
高性能光电鼠标原理及电路图高精度光学引擎新贵自由豹210关键字:光学引擎无线鼠标新贵的自由豹210无线鼠标应用了“九九互联,九九过界”技术,在定位和连接方面都有着出色的表现。
新贵自由豹210无线鼠标线条硬朗,设计十分现代,并有亚黑和酒红两种配色可供选择,满足不同用户的需求。
这款鼠标内置高精度光学引擎,具有良好的兼容能力,可在木桌、玻璃等多种表面上正常工作,最高分辨率达到了1600dpi,并支持800/1200/1600dpi三档调节,适合不同尺寸的显示器。
在安装驱动后,还能对按键功能、移动灵敏度等进行自由设定。

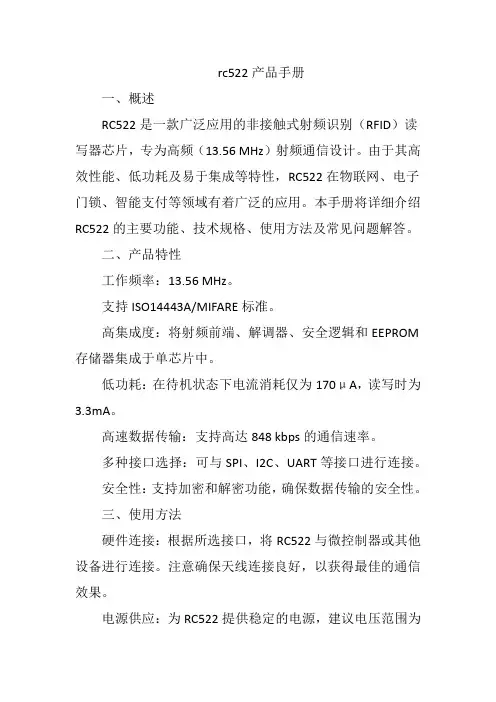

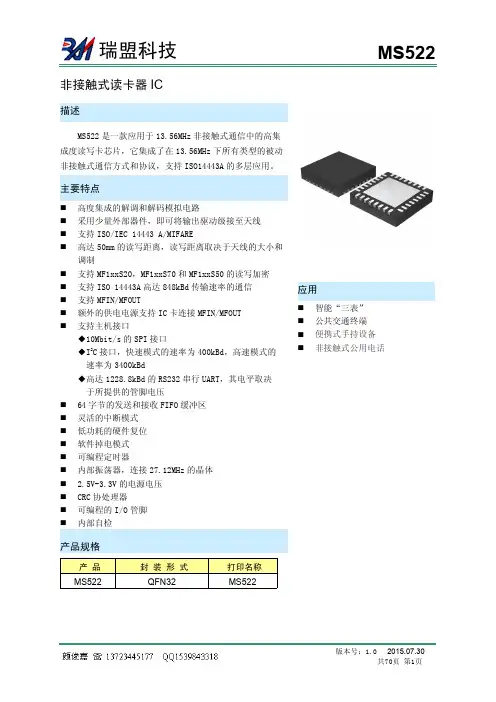

rc522产品手册一、概述RC522是一款广泛应用的非接触式射频识别(RFID)读写器芯片,专为高频(13.56 MHz)射频通信设计。
由于其高效性能、低功耗及易于集成等特性,RC522在物联网、电子门锁、智能支付等领域有着广泛的应用。
本手册将详细介绍RC522的主要功能、技术规格、使用方法及常见问题解答。
二、产品特性工作频率:13.56 MHz。
支持ISO14443A/MIFARE标准。
高集成度:将射频前端、解调器、安全逻辑和EEPROM 存储器集成于单芯片中。
低功耗:在待机状态下电流消耗仅为170μA,读写时为3.3mA。
高速数据传输:支持高达848 kbps的通信速率。
多种接口选择:可与SPI、I2C、UART等接口进行连接。
安全性:支持加密和解密功能,确保数据传输的安全性。
三、使用方法硬件连接:根据所选接口,将RC522与微控制器或其他设备进行连接。
注意确保天线连接良好,以获得最佳的通信效果。
电源供应:为RC522提供稳定的电源,建议电压范围为3.3-5V。
寄存器配置:根据需求,通过SPI、I2C或UART接口对RC522的寄存器进行配置。
这包括设置通信参数、选择工作模式等。
读写操作:使用配置好的寄存器参数,对RFID标签进行读写操作。
数据处理:对从RFID标签读取的数据进行解码和安全性验证,确保数据的准确性和安全性。
四、常见问题及解答1.RC522支持哪些类型的RFID标签?答:RC522支持ISO14443A标准和MIFARE系列标签,可读写多种类型的RFID 标签。
2.为什么无法读取RFID标签?答:可能的原因包括天线连接不良、标签与读卡器之间的距离过远、存在干扰等。
请检查天线连接和工作环境,确保符合通信要求。
3.如何配置RC522的寄存器?答:根据需要,通过SPI、I2C或UART接口对RC522的寄存器进行配置。
具体配置方法可参考相关开发文档或手册。

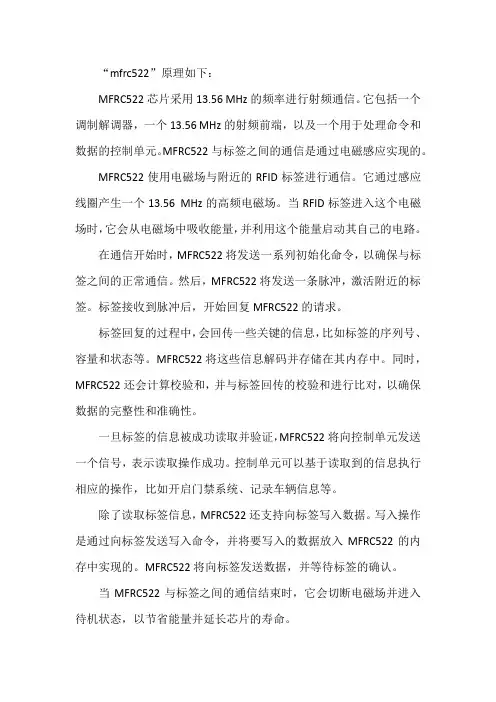

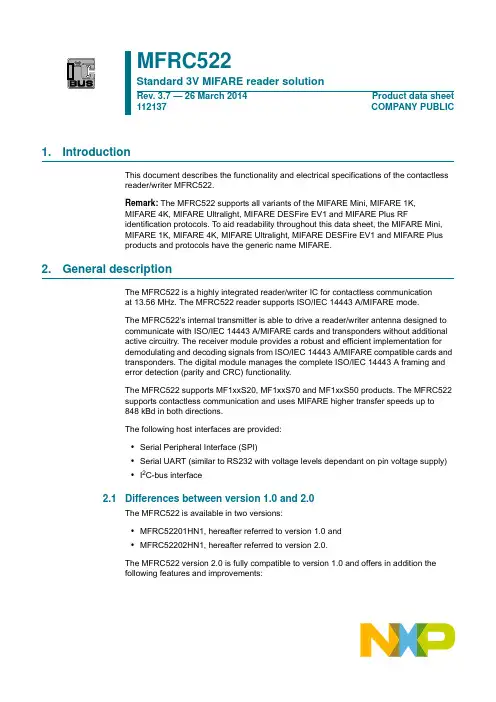

“mfrc522”原理如下:MFRC522芯片采用13.56 MHz的频率进行射频通信。
它包括一个调制解调器,一个13.56 MHz的射频前端,以及一个用于处理命令和数据的控制单元。
MFRC522与标签之间的通信是通过电磁感应实现的。
MFRC522使用电磁场与附近的RFID标签进行通信。
它通过感应线圈产生一个13.56 MHz的高频电磁场。
当RFID标签进入这个电磁场时,它会从电磁场中吸收能量,并利用这个能量启动其自己的电路。
在通信开始时,MFRC522将发送一系列初始化命令,以确保与标签之间的正常通信。
然后,MFRC522将发送一条脉冲,激活附近的标签。
标签接收到脉冲后,开始回复MFRC522的请求。
标签回复的过程中,会回传一些关键的信息,比如标签的序列号、容量和状态等。
MFRC522将这些信息解码并存储在其内存中。
同时,MFRC522还会计算校验和,并与标签回传的校验和进行比对,以确保数据的完整性和准确性。
一旦标签的信息被成功读取并验证,MFRC522将向控制单元发送一个信号,表示读取操作成功。
控制单元可以基于读取到的信息执行相应的操作,比如开启门禁系统、记录车辆信息等。
除了读取标签信息,MFRC522还支持向标签写入数据。
写入操作是通过向标签发送写入命令,并将要写入的数据放入MFRC522的内存中实现的。
MFRC522将向标签发送数据,并等待标签的确认。
当MFRC522与标签之间的通信结束时,它会切断电磁场并进入待机状态,以节省能量并延长芯片的寿命。
总结起来,MFRC522工作原理如下:通过产生13.56 MHz的射频电磁场与附近的RFID标签进行通信。
通过发送初始化命令和脉冲,MFRC522激活标签并读取其信息。
MFRC522将读取到的信息存储在内存中,并进行校验和比对。
MFRC522可以执行读取、写入等操作,并向控制单元发送相应的信号。
通信结束后,MFRC522切断电磁场并进入待机状态。

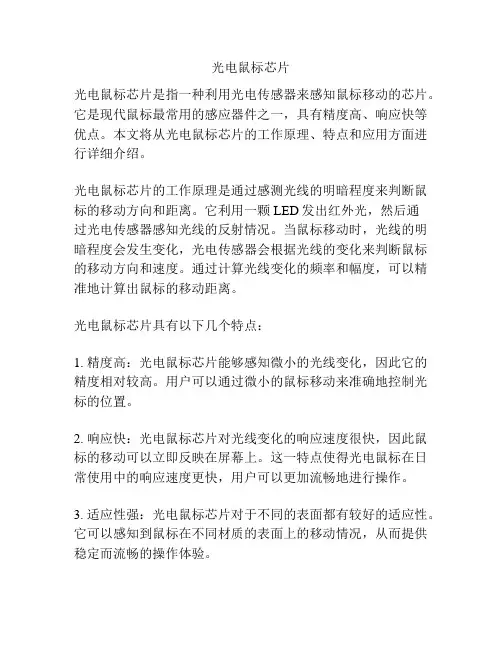

光电鼠标芯片光电鼠标芯片是指一种利用光电传感器来感知鼠标移动的芯片。
它是现代鼠标最常用的感应器件之一,具有精度高、响应快等优点。
本文将从光电鼠标芯片的工作原理、特点和应用方面进行详细介绍。
光电鼠标芯片的工作原理是通过感测光线的明暗程度来判断鼠标的移动方向和距离。
它利用一颗LED发出红外光,然后通过光电传感器感知光线的反射情况。
当鼠标移动时,光线的明暗程度会发生变化,光电传感器会根据光线的变化来判断鼠标的移动方向和速度。
通过计算光线变化的频率和幅度,可以精准地计算出鼠标的移动距离。
光电鼠标芯片具有以下几个特点:1. 精度高:光电鼠标芯片能够感知微小的光线变化,因此它的精度相对较高。
用户可以通过微小的鼠标移动来准确地控制光标的位置。
2. 响应快:光电鼠标芯片对光线变化的响应速度很快,因此鼠标的移动可以立即反映在屏幕上。
这一特点使得光电鼠标在日常使用中的响应速度更快,用户可以更加流畅地进行操作。
3. 适应性强:光电鼠标芯片对于不同的表面都有较好的适应性。
它可以感知到鼠标在不同材质的表面上的移动情况,从而提供稳定而流畅的操作体验。
4. 耐用性好:与机械式鼠标相比,光电鼠标芯片没有机械键和滚轮等易受磨损的部件。
因此,它的使用寿命相对较长,可以提供更长时间的稳定性能。
光电鼠标芯片广泛应用于电脑、笔记本和平板等设备上。
在电脑操作中,光电鼠标芯片可以提供精准的光标控制,帮助用户更加高效地完成各种任务。
在游戏领域,光电鼠标芯片可以提供精确的操作控制,使玩家能够更加准确地进行游戏操作。
此外,光电鼠标芯片还可以用于虚拟现实、智能家居等领域,为用户提供更加智能化的交互体验。
综上所述,光电鼠标芯片是一种具有精度高、响应快和适应性强等优点的传感器芯片。
它在各种设备上的广泛应用,为用户提供了更加高效、准确和智能的操作体验。
随着技术的不断进步,光电鼠标芯片将会越来越先进,为用户带来更加便捷的操作方式。
鼠标IC方案概述鼠标是计算机外部设备中最为常见的一种,它通过鼠标指针的移动和按键操作来控制计算机的操作。
鼠标IC(Integrated Circuit)方案是指鼠标硬件设计中的集成电路方案,它负责处理鼠标的信号输入、解码、处理和输出,保证鼠标操作的准确性和稳定性。
本文将介绍鼠标IC方案的基本原理、常见的IC方案及其特点,以及如何选择适合的鼠标IC方案。
基本原理鼠标IC方案的基本原理是通过光学或机械传感器检测鼠标指针在平面上的移动,并将移动信息转换成计算机可以识别的数字信号。
根据传感器的不同,鼠标IC方案可以分为光学鼠标和机械鼠标两种。
光学鼠标光学鼠标使用光电传感器来检测鼠标指针的移动。
光电传感器通常由红外线发射器和红外线接收器组成,发射器发出红外线,当红外线照射到鼠标移动表面上的凹凸不平或颜色变化时,会被接收器接收并产生信号。
鼠标IC会对接收到的信号进行解码和处理,然后输出给计算机。
光学鼠标的优点是精确度高,适用于大多数表面,无需特殊垫子。
而且光学鼠标无机械传动部件,所以耐用性强,使用寿命较长。
机械鼠标机械鼠标使用机械传感器来检测鼠标指针的移动。
机械传感器通常由球体和旋转编码器组成,当鼠标移动时,球体会滚动,旋转编码器会根据球体的滚动方向和速度产生相应的信号。
鼠标IC会对接收到的信号进行解码和处理,然后输出给计算机。
机械鼠标的优点是成本较低、结构简单,适用于一些特殊表面。
然而,机械鼠标需要定期清洁球体和编码器,以保证准确性和稳定性。
并且由于机械传动部件较多,使用寿命相对较短。
常见的IC方案光学鼠标IC方案1.Avago ADNS-3050:Avago ADNS-3050是一种常见的光学鼠标IC方案,具有高精度和低功耗的特点。
它支持多种分辨率和数据输出速率的选择,并且内置了一些增强功能,如自动睡眠模式和运动检测。
这种IC方案适用于各种类型的光学鼠标。
2.PixArt PMW3360:PixArt PMW3360是一种高性能的光学鼠标IC方案,具有极高的分辨率和准确性。

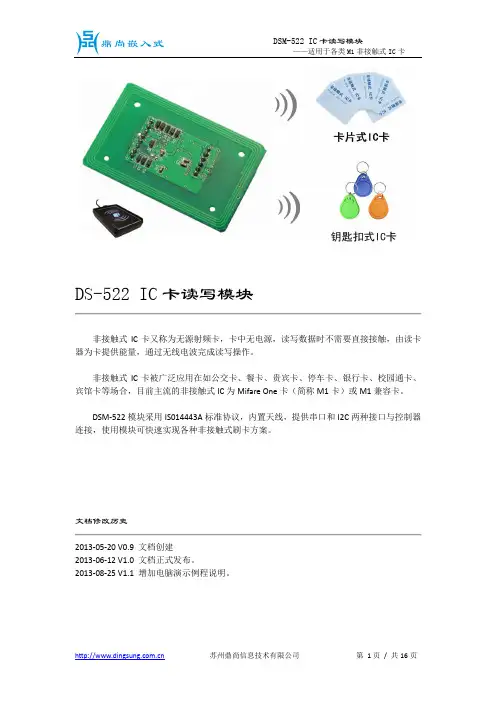

DS-522 IC卡读写模块非接触式IC卡又称为无源射频卡,卡中无电源,读写数据时不需要直接接触,由读卡器为卡提供能量,通过无线电波完成读写操作。
非接触式IC卡被广泛应用在如公交卡、餐卡、贵宾卡、停车卡、银行卡、校园通卡、宾馆卡等场合,目前主流的非接触式IC为Mifare One卡(简称M1卡)或M1兼容卡。
DSM-522模块采用IS014443A标准协议,内置天线,提供串口和I2C两种接口与控制器连接,使用模块可快速实现各种非接触式刷卡方案。
文档修改历史2013-05-20 V0.9 文档创建2013-06-12 V1.0 文档正式发布。
2013-08-25 V1.1 增加电脑演示例程说明。
目录一、DSM-522读卡模块简介 (3)1.1非接触卡概述 (3)1.2非接触式卡优点 (3)1.3适用场合 (4)1.4模块特点 (4)1.5技术指标 (5)二、模块接口描述 (6)2.1 封装结构图 (6)2.2 管脚定义 (6)2.3 串口连接设计参考 (7)2.4 I2C接口连接设计参考 (7)三、MiFare One卡结构说明 (8)四、控制器与模块消息交互 (9)4.1通讯方式 (9)4.2消息包格式 (9)4.3消息命令 (10)4.4消息内容说明 (10)4.5失败原因 (12)五、二次开发说明 (13)5.1开发工具 (13)5.2 程序说明 (14)一、DSM-522读卡模块简介1.1非接触卡概述非接触式卡又称为射频卡,诞生于90年代初,是世界上最近几年发展起来的一项新技术,它成功地将射频识技术和IC卡技术结合起来,解决了无源(卡中无电源)和免接触这一难题,是电子器件领域的一大突破。
由于存在着磁卡和接触式IC卡不可比拟的优点,使之一经问世,便立即引起广泛的关注,并以惊人的速度得到推广应用。
非接触式卡由IC芯片,感应天线组成,并完全密封在一个标准PVC卡片中,无外露部分。
非接触式IC卡的读写过程,通常由非接触型IC卡与读写器之间通过无线电波来完成读写操作。
RC522 是一种低成本、低功耗、高性能的非接触式射频识别(RFID)芯片,支持ISO14443A 和ISO14443B 协议,广泛应用于智能门锁、门禁系统、自动售卖机等领域。

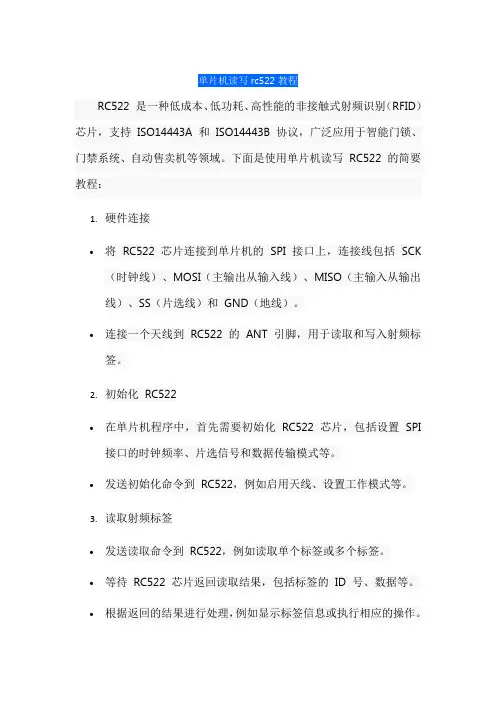

下面是使用单片机读写RC522 的简要教程:1.硬件连接•将RC522 芯片连接到单片机的SPI 接口上,连接线包括SCK (时钟线)、MOSI(主输出从输入线)、MISO(主输入从输出线)、SS(片选线)和GND(地线)。
•连接一个天线到RC522 的ANT 引脚,用于读取和写入射频标签。
2.初始化RC522•在单片机程序中,首先需要初始化RC522 芯片,包括设置SPI 接口的时钟频率、片选信号和数据传输模式等。
•发送初始化命令到RC522,例如启用天线、设置工作模式等。
3.读取射频标签•发送读取命令到RC522,例如读取单个标签或多个标签。
•等待RC522 芯片返回读取结果,包括标签的ID 号、数据等。
•根据返回的结果进行处理,例如显示标签信息或执行相应的操作。
4.写入射频标签•发送写入命令到RC522,例如写入标签数据或锁定标签等。
•等待RC522 芯片完成写入操作,并返回写入结果。
•根据返回的结果进行处理,例如显示操作结果或执行相应的操作。
5.其他操作•除了读写标签外,RC522 还支持其他操作,例如激活标签、灭活标签、修改密码等。
根据具体需求,可以发送相应的命令到RC522 芯片,并根据返回的结果进行处理。
以上是使用单片机读写RC522 的基本步骤,具体的实现方式可能因使用的单片机型号和编程语言而有所不同。
在实际应用中,还需要根据具体需求进行详细的设计和调试。

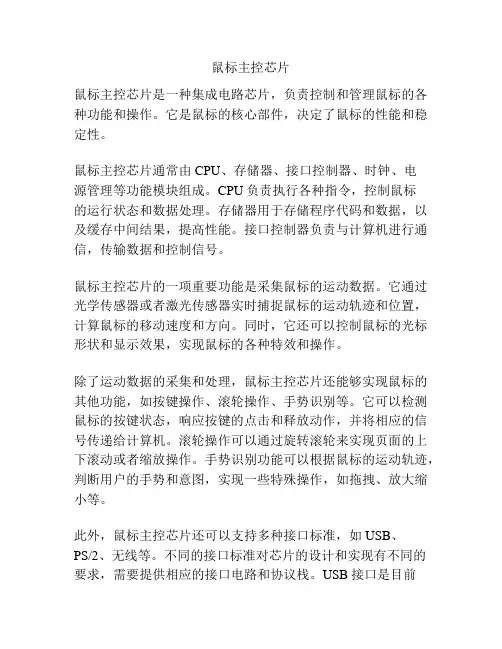

鼠标主控芯片鼠标主控芯片是一种集成电路芯片,负责控制和管理鼠标的各种功能和操作。
它是鼠标的核心部件,决定了鼠标的性能和稳定性。
鼠标主控芯片通常由CPU、存储器、接口控制器、时钟、电源管理等功能模块组成。
CPU负责执行各种指令,控制鼠标的运行状态和数据处理。
存储器用于存储程序代码和数据,以及缓存中间结果,提高性能。
接口控制器负责与计算机进行通信,传输数据和控制信号。
鼠标主控芯片的一项重要功能是采集鼠标的运动数据。
它通过光学传感器或者激光传感器实时捕捉鼠标的运动轨迹和位置,计算鼠标的移动速度和方向。
同时,它还可以控制鼠标的光标形状和显示效果,实现鼠标的各种特效和操作。
除了运动数据的采集和处理,鼠标主控芯片还能够实现鼠标的其他功能,如按键操作、滚轮操作、手势识别等。
它可以检测鼠标的按键状态,响应按键的点击和释放动作,并将相应的信号传递给计算机。
滚轮操作可以通过旋转滚轮来实现页面的上下滚动或者缩放操作。
手势识别功能可以根据鼠标的运动轨迹,判断用户的手势和意图,实现一些特殊操作,如拖拽、放大缩小等。
此外,鼠标主控芯片还可以支持多种接口标准,如USB、PS/2、无线等。
不同的接口标准对芯片的设计和实现有不同的要求,需要提供相应的接口电路和协议栈。
USB接口是目前主流的鼠标接口,具有高速传输和热插拔等特点。
PS/2接口主要用于早期的鼠标,采用一对差分信号线传输数据。
无线接口通过无线通信模块与计算机进行连接,提供更大的灵活性和便利性。
鼠标主控芯片的制造和设计需要考虑多个因素,如成本、功耗、性能和可靠性等。
芯片的制造工艺和封装方式也会对芯片的性能和功耗产生影响。
一般来说,芯片制造过程采用先进的半导体工艺,如CMOS(Complementary Metal-Oxide-Semiconductor)工艺,以提高芯片的性能和稳定性。
总之,鼠标主控芯片是鼠标的核心部件,负责控制和管理鼠标的各种功能和操作。
它采集和处理鼠标的运动数据,实现鼠标的特效和操作,支持多种接口标准,提供高性能和稳定性。

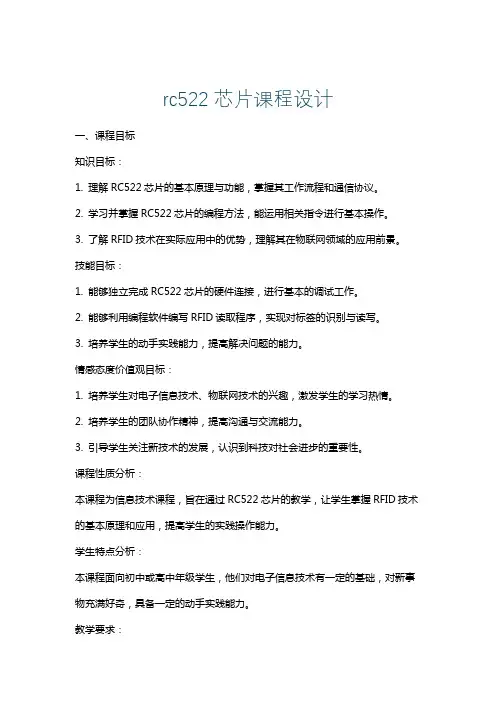

rc522芯片课程设计一、课程目标知识目标:1. 理解RC522芯片的基本原理与功能,掌握其工作流程和通信协议。
2. 学习并掌握RC522芯片的编程方法,能运用相关指令进行基本操作。
3. 了解RFID技术在实际应用中的优势,理解其在物联网领域的应用前景。
技能目标:1. 能够独立完成RC522芯片的硬件连接,进行基本的调试工作。
2. 能够利用编程软件编写RFID读取程序,实现对标签的识别与读写。
3. 培养学生的动手实践能力,提高解决问题的能力。
情感态度价值观目标:1. 培养学生对电子信息技术、物联网技术的兴趣,激发学生的学习热情。
2. 培养学生的团队协作精神,提高沟通与交流能力。
3. 引导学生关注新技术的发展,认识到科技对社会进步的重要性。
课程性质分析:本课程为信息技术课程,旨在通过RC522芯片的教学,让学生掌握RFID技术的基本原理和应用,提高学生的实践操作能力。
学生特点分析:本课程面向初中或高中年级学生,他们对电子信息技术有一定的基础,对新事物充满好奇,具备一定的动手实践能力。
教学要求:1. 结合课本内容,注重理论与实践相结合,提高学生的实际操作能力。
2. 通过问题导向、任务驱动等教学方法,激发学生的学习兴趣和主动性。
3. 强化团队协作,培养学生的沟通与交流能力。
二、教学内容1. RC522芯片基本原理:介绍RFID技术背景,讲解RC522芯片的工作原理、内部结构及其功能模块,如发射器、接收器、控制单元等。
教材章节:第三章RFID技术原理及其应用。
2. 硬件连接与调试:讲解RC522芯片的硬件连接方法,演示如何与微控制器(如Arduino)相连接,进行基本的硬件调试。
教材章节:第四章RFID硬件系统设计。
3. 通信协议与编程:介绍RC522芯片的通信协议,包括指令集、数据格式等,教授如何利用编程软件(如Arduino IDE)编写RFID读取程序。
教材章节:第五章RFID编程与应用。
4. 实践操作:组织学生进行RC522芯片的实践操作,包括硬件连接、程序编写、标签识别与读写等。
安捷伦系列芯片简介安捷伦和安华高安捷伦科技(NYSE:A)是由美国惠普公司战略重组分立而成的,其业务重点包括通信、电子及化学分析与生命科学。
1999 年11月18日, 安捷伦科技以代码“A”在纽约股票交易所挂牌上市。
虽然在除了光学传感之外的领域里,安捷伦也取得了巨大的成就。
但是对于广大玩家来说,大家提起安捷伦(AGILENT),还是首先想起它作为世界上最著名的鼠标用光学/激光感应器材的生产厂家。
的确,在上世纪90年代和本世纪初的这段时间里,安捷伦几乎是高档光电/激光鼠标芯片的代名词,作为安捷伦历史悠久的合作伙伴,在上世纪末,在MS和安捷伦勾搭上之前,LOGITECH几乎是垄断了高端外设的市场。
而在山的那一边,那条叫RAZER的小蛇,当时连牙还没有长全呢~在2005年8月,投资公司Kohlberg Kravis Roberts & Co.会同风险投资商Silver Lake Partners,以26.6亿美的价格并购了安捷伦科技。
并购后,新成立了公司A V AGO,也就是现在大家所说的安华高,并且号称全球最大的非上市独立半导体公司。
Avago Technologies 拥有5,500多种系列产品,主要应用于无线和有线通信、工业、汽车、消费电子及存储和计算机等广阔的应用领域和终端市场。
它在光电耦合器、红外线收发器、光通信器件、打印机ASIC、光学鼠标传感器和运动控制编码器等领域一直保持市场前3名的领导地位。
通过并购,安华高遗传了安捷伦全部的研发能力和市场网络,并且将其在光电鼠标处理芯片上的技术优势地位继续延续。
在下面的文章中,在介绍产品的时候,我决定仍然使用安捷伦这个名字,也当作是对它的一个怀念和敬意吧首先补充一点小知识,有关激光引擎和光学引擎的激光引擎和光学引擎的区别~~~从原理上来讲是类似的,但是由于激光是相干光~ 所以具有比LED光源更好的特性~ 安捷伦自己的描述是这样的A, LED光学引擎的原理示意图B,激光引擎的原理示意图C, 激光比LED引擎的优越性D, 激光可支持更多的表面激光引擎可以支持的表面包括:纸,木材,包装纸,粗斜纹棉布,棉布,榻榻米(!),地毯(!),金属,瓷砖,塑料,福米卡塑料(!?),网格(!!!)LED引擎可以支持的表面包括:纸,木材,包装纸,粗斜纹棉布,棉布,纯黑表面安捷伦到目前为止,所出产的鼠标应用方案如下:LED光学引擎系列型号系列描述ADNS-2030 无线系列低功率光学传感器,为无线应用优化ADNS-2051 有线系列中频光学传感器,为有线/无线应用ADNS-2610 有线(小型封装)入门级,小型封装光学传感器,为普通鼠标应用ADNS-2620 有线(小型封装)入门级,小型封装光学传感器,性能提高ADNS-3040 无线系列超低功率光学传感器,为无线应用优化ADNS-3060 有线系列高性能光学传感器ADNS-3080 游戏系列高分辨率光学传感器,为游戏应用ADNS-3530 MINI系列 MINI系列低功率,芯片-基板-LED整合设计光学传感器,为无线应用设计ADNS-3550 MINI系列 MINI系列低功率,芯片-基板-LED整合设计光学传感器,为无线应用设计ADNS-5000 有线系列基于LED的导航传感器ADNS-5020-EN 有线(小型封装)小型封装光学传感器,较入门级性能有所提高ADNS-5030 无线(小型封装)低功率,小型封装光学传感器,为无线应用设计ADNS-5050 有线系列性能提升的基于LED的导航传感器LaserStream 激光引擎系列型号系列描述ADNS-6000 有线系列高性能激光鼠标传感器ADNS-6010 游戏系列高分辨率激光鼠标传感器,为游戏设计ADNS-6090 专业游戏系列增强型游戏级激光传感器ADNS-6530 MINI系列 MINI系列低功率,芯片-基板-LED一体化设计激光传感器,为无线应用设计ADNS-7010 休闲游戏系列休闲型游戏级激光传感器ADNS-7050 无线系列低功率激光传感器ADNS-7530 无线系列整合型,入门级,小型封装激光传感器ADNS-7550 有线系列整合型,入门级,小型封装激光传感器目前,以LOGI为主的厂家,包括MS等,以及国产的双飞燕等,均广泛使用安捷伦的芯片进行一下总结:作为业界的领袖企业,安捷伦(安华高)的芯片发展,也代表这整个业界的技术发展方向。
鼠标控制芯片鼠标控制芯片是一种集成电路芯片,它负责接收并处理鼠标的信号,然后将信号转化为计算机可以理解的数字信号,从而实现鼠标在计算机上的移动和点击操作。
鼠标控制芯片通常由以下几个主要部分组成:1. 传感器:鼠标控制芯片内置一个传感器,用于感知鼠标的移动以及点击操作。
传感器通常使用光学或激光技术,通过采集鼠标底部的纹理信息,计算出鼠标的移动速度和方向。
2. 数字转换器:传感器采集到的模拟信号需要经过数字转换器进行转化,将模拟信号转化成数字信号。
数字转换器可以将连续的模拟信号转化为离散的数字信号,以便计算机可以处理。
3. 电路控制器:鼠标控制芯片内置的电路控制器负责控制传感器和数字转换器之间的通信,以及处理传感器信息和数字信号的转化。
电路控制器通常由一些逻辑电路和存储器组成,用于实现鼠标的各种功能。
4. USB接口:鼠标控制芯片一般都带有USB接口,用于将处理好的数字信号通过USB线缆传输给计算机。
USB接口能够提供较高的传输速率和较低的延迟,使鼠标的信号能够快速准确地传递到计算机。
5. 驱动程序:为了使计算机可以正确地识别和使用鼠标控制芯片,需要安装相应的驱动程序。
驱动程序是一种软件,通过与鼠标控制芯片进行通信,使计算机能够理解鼠标的信号,并在屏幕上正确地显示鼠标的移动和点击操作。
鼠标控制芯片的工作原理如下:首先,传感器感知到鼠标的移动和点击操作,并将这些信息转化为模拟信号。
然后,模拟信号通过数字转换器转化为数字信号。
接下来,电路控制器接收到数字信号,并对其进行处理,例如去除噪声、平滑处理等。
最后,电路控制器通过USB接口将处理好的数字信号传输给计算机。
在计算机中,安装了相应的驱动程序后,计算机可以正确地解读鼠标的信号,并将其转化为鼠标在屏幕上的移动和点击操作。
总结起来,鼠标控制芯片是一种集成电路芯片,它将鼠标的移动和点击操作转化为计算机可以识别的数字信号,并通过USB接口传输给计算机。
鼠标控制芯片的工作原理是通过传感器感知鼠标的操作,并经过数字转换和处理后将信号传输给计算机,进而实现鼠标在计算机上的控制操作。
无线鼠标芯片无线鼠标芯片是一种嵌入在无线鼠标中的集成电路芯片,用于接收和发送无线信号,实现鼠标和计算机之间的无线通信。
无线鼠标芯片具有小巧、高效、稳定等特点,被广泛应用于各种无线鼠标产品中。
无线鼠标芯片的工作原理是通过接收和解码来自鼠标的信号,并将信号转换成计算机可以识别的数字信号。
首先,无线鼠标芯片会接收到来自鼠标的无线信号,然后将信号经过解码处理,分析鼠标不同方向的移动和点击动作。
接下来,无线鼠标芯片会将解码后的信号通过无线传输模块发送给计算机,实现鼠标和计算机的无线通信。
无线鼠标芯片主要由微控制器单元、无线传输模块、解码模块和电源管理模块等组成。
微控制器单元是无线鼠标芯片的核心部件,负责对接收到的信号进行处理和分析,并将信号转化成计算机能够识别的数字信号。
无线传输模块则用于将数字信号转化成无线信号,并发送给计算机。
解码模块用于对接收到的信号进行解码,分析鼠标的移动和点击动作。
电源管理模块则负责管理无线鼠标芯片的电源供应,以确保芯片的正常工作。
除了实现鼠标和计算机之间的无线通信外,无线鼠标芯片还具有一些其他的功能。
例如,它可以支持多种不同的无线通信协议,如蓝牙、射频和红外线等,以适应不同类型的计算机设备。
此外,无线鼠标芯片还可以支持多种不同的手势操作,如滚轮、双击和多点触摸等,以提高用户的操作体验。
在设计无线鼠标芯片时,需要考虑到多种因素。
首先是芯片的功耗,由于无线鼠标需要通过电池供电,因此需要尽量降低芯片的功耗,以延长电池的使用寿命。
其次是芯片的稳定性和可靠性,由于无线鼠标通常是用于日常办公和娱乐,因此需要确保芯片的稳定性和可靠性,以防止信号丢失或者出现不良的操作体验。
最后是芯片的成本和尺寸,由于无线鼠标的价格通常较低,因此需要设计出成本低廉的芯片,并尽量减小芯片的尺寸,以方便集成到鼠标中。
总之,无线鼠标芯片是一种嵌入在无线鼠标中的集成电路芯片,用于实现鼠标和计算机之间的无线通信。
无线鼠标芯片具有小巧、高效、稳定等特点,并具备多种功能,如支持多种无线通信协议和手势操作。
rc522天线预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制1 系统组成读卡器模块包括MCU、读卡器芯片、天线及其滤波匹配电路。
MCU选用TI公司的超低功耗单片机MSP430F149,该单片机支持多种低功耗模式,并能够快速唤醒,具有60 KB+256 B的Flash、2 KB的RAM、两个既可做异步UART又可以做SPI使用的串行通讯口、6组I/O口、一个内部DCO和2 个外部时钟,非常适合开发低功耗高性能的产品[3]。
在本模块中MCU通过SPI方式与MFRC522连接,供电电压均为3.3 V,所以不再需要外围的电压转换电路,外接一个天线及简单的滤波匹配电路,即可实现与卡片的通信。
2 工作原理MCU通过对读卡器芯片内寄存器的读写来控制读卡器芯片,读卡器芯片收到MCU发来的命令后,按照非接触式射频卡协议格式,通过天线及其匹配电路向附近发出一组固定频率的调制信号(13.56 MHz)进行寻卡,若此范围内有卡片存在,卡片内部的LC谐振电路(谐振频率与读卡器发送的电磁波频率相同)在电磁波的激励下,产生共振,在卡片内部电压泵的作用下不断为其另一端的电容充电,获得能量,当该电容电压达到2 V时,即可作为电源为卡片的其他电路提供工作电压。
当有卡片处在读卡器的有效工作范围内时,MCU向卡片发出寻卡命令,卡片将回复卡片类型,建立卡片与读卡器的第一步联系,若同时有多张卡片在天线的工作范围内,读卡器通过启动防冲撞机制,根据卡片序列号来选定一张卡片,被选中的卡片再与读卡器进行密码校验,确保读卡器对卡片有操作权限以及卡片的合法性,而未被选中的则仍然处在闲置状态,等待下一次寻卡命令。
密码验证通过之后,就可以对卡片进行读写等应用操作。
3 MF RC522与MCU接口实现MF RC522提供了3种接口模式:高达10 Mb/s的SPI、I2C总线模式(快速模式下能达400 kb/s,而高速模式下能达3.4 Mb/s)、最高达1228.8 kb/s的UART模式。
鼠标控制专用芯片SMC520产品规格书v3.012003/03/25上海矽创微电子有限公司Shanghai Systron Microelectronics Co., Ltd.客户盖章客户确认核准工程师业务深圳办事处地址:上海市北京东路668号科技京城B区910 地址:深圳市福田区彩田南路彩福大厦汇福阁25楼D座电话:86-21-53082110 53560080 电话:86-755-82905830传真:86-21-53082122 传真:86-755-82905830电子邮件:*****************.cn电子邮件:*******************.cnS h a n g h a i S y s t r o n M i c r o e l e c t r o n i c s C o.,L t d.T E L:86-21-53082110一、总体描述SMC520是一款高性能、低价格的3D 3KEY鼠标专用控制芯片,适合于各种半光学式、光电式鼠标的控制之用,与IBM PS/2 Mouse及Microsoft IntelliMouse完全兼容。
该芯片具有将外围电路精简到最低、适合与HDNS2000、ADNS-2051、PAN101BSI-400/800等的配对耦合,构成光电鼠标、适应性超强等优点。
该芯片滚轮为除2设计,适合一般的编码器设计,同时也支持光学滚轮。
另外,SMC520还具有领先业界的双重解析度技术,用户可以自由设定(第八脚的简单选择)芯片为加倍鼠标真实解析度模式或不加倍解析度模式,在配对不同的鼠标机械设计时,不增加任何成本。
有关加倍解析度的技术请参考我公司SMC518A/C产品规格书。
二、特性1、本3D 3KEY鼠标控制器与IBM PS/2 Mouse及Microsoft IntelliMouse完全兼容。
2、包括IBM PS/2 Mouse规格内的所有指令、回应、状态、错误处理等,毫无删减。
几种鼠标电路图1、USB接口鼠标电路图2、电脑无线鼠标电路图3、光电鼠标电路图4、鼠标电路图5、有线USB 光学游戏鼠标电路图A5020方案6、有线USB激光鼠标电路图7、3键USB 有线激光游戏鼠标电路图A7550+CY63743方案8、自制无线鼠标电路图光电鼠标电路图1、两款光电鼠标电路光电鼠标电路一般由两片集成电路与外围元件组成。
一片稍大的是COMS 感光集成电路,另一片一般为鼠标专用集成电路。
CMOS 感光芯片通过检测光电部件因鼠标移动产生的光线变化而得到位置信号,送到鼠标专用集成电路的X、Y 输入端。
而鼠标专用集成电路再检测左、右按键,滚轮键及滚轮前后转到等信息随着CLK时钟信号一起传输给计算机的PS2 或USB 端口。
USB 光电鼠标电路图①为使用GL603 - USB 鼠标集成电路芯片和H2000(400CPI、每秒1500 次扫描) 光电感应芯片的USB 光电鼠标电路图。
PS2 接口鼠标电路图②为使用PAN101 - 208 (800CPI 光学分辨率,2000 次扫描/ 秒) 光电感应芯片和84510 系列鼠标集成电路芯片的PS2 接口光电鼠标电路。
2、光电鼠标原理与电路图传统光学鼠标的工作原理传统光学鼠标工作原理示意图光学跟踪引擎部分横界面示意图光学鼠标主要由四部分的核心组件构成,分别是发光二极管、透镜组件、光学引擎(Optical Engine)以及控制芯片组成。
光学鼠标通过底部的LED灯,灯光以30度角射向桌面,照射出粗糙的表面所产生的阴影,然后再通过平面的折射透过另外一块透镜反馈到传感器上。
当鼠标移动的时候,成像传感器录得连续的图案,然后通过“数字信号处理器”(DSP)对每张图片的前后对比分析处理,以判断鼠标移动的方向以及位移,从而得出鼠标x, y方向的移动数值。
再通过SPI 传给鼠标的微型控制单元(Micro Controller Unit)。
鼠标的处理器对这些数值处理之后,传给电脑主机。
光电鼠标设计方案和鼠标芯片介绍2009-11-26 15:58:58 作者:jcmicon622来源:浏览次数:1218 文字大小:【大】【中】【小】中国电脑教育报相对于传统的机械式鼠标,光电鼠标具有定位准确、移动流畅且不易脏污等优点。
并且,随着光电鼠标价格的不断下跌,取代机械式鼠标而成为市场主流的趋势已不可阻挡。
今天,笔者就以方正品牌机配备的光电鼠标为例,带领大家一起去见识一下光电鼠标的内部“风光”。
光电鼠标的工作原理光电鼠标与机械式鼠标最大的不同之处在于其定位方式不同。
光电鼠标的工作原理是:在光电鼠标内部有一个发光二极管,通过该发光二极管发出的光线,照亮光电鼠标底部表面(这就是为什么鼠标底部总会发光的原因)。
然后将光电鼠标底部表面反射回的一部分光线,经过一组光学透镜,传输到一个光感应器件(微成像器)内成像。
这样,当光电鼠标移动时,其移动轨迹便会被记录为一组高速拍摄的连贯图像。
最后利用光电鼠标内部的一块专用图像分析芯片(DSP,即数字微处理器)对移动轨迹上摄取的一系列图像进行分析处理,通过对这些图像上特征点位置的变化进行分析,来判断鼠标的移动方向和移动距离,从而完成光标的定位。
光电鼠标通常由以下部分组成:光学感应器、光学透镜、发光二极管、接口微处理器、轻触式按键、滚轮、连线、PS/2或USB接口、外壳等。
下面分别进行介绍:光学感应器光学感应器是光电鼠标的核心,目前能够生产光学感应器的厂家只有安捷伦、微软和罗技三家公司。
其中,安捷伦公司的光学感应器使用十分广泛,除了微软的全部和罗技的部分光电鼠标之外,其他的光电鼠标基本上都采用了安捷伦公司的光学感应器。
图1 光电鼠标内部的光学感应器安捷伦公司的光学感应器主要由CMOS感光块(低档摄像头上采用的感光元件)和DSP 组成。
CMOS感光块负责采集、接收由鼠标底部光学透镜传递过来的光线(并同步成像),然后CMOS感光块会将一帧帧生成的图像交由其内部的DSP进行运算和比较,通过图像的比较,便可实现鼠标所在位置的定位工作。
超低功耗13.56M芯⽚SI522,替代RC522完全兼容PIN对PIN
SI522是应⽤于13.56MHz ⾮接触式中⾼集成度读写卡系列中的⼀员。
SI522的概述:
Si522 是⼀个⾼度集成的,⼯作在13.56MHz 的⾮接触式读写器芯⽚,阅读器⽀持ISO/IEC 14443 A/MARE。
⽆需外围其他,Si522 的内部发送器可驱动读写器天线与ISO/IEC 14443A/MIFARE 卡和应答机通信。
接收器模块提供⼀个强⼤和⾼效的电路来解调译码ISO/IEC 144443 A/MIFARE 兼容卡和应答机的信号。
数块处理完整的ISO/IEC14443 A 帧和错误检测功能(奇偶和CRC)。
Si522 ⽀持MIFARE 产品。
Si522 ⽀持⾮接触式通信,与MIFARE 系列双向通信速率⾼达848kBd。
Si522 内部集成低功耗⾃动寻卡与定时唤醒功能,可编程寻卡时间间隔,寻卡过程⽆需MCU 操作,寻卡成功中断唤醒或定时唤醒MCU 实现低电流消耗的同时⼜保证了低功耗寻卡模式的稳定性。
提供以下主机:
1SPI(串⾏外设接⼝)
2串⾏UART(类似RS232,电压电平值取决于引脚供电电压)
3标准双线
Si522 主要优势点:
1. 直接PIN2PIN 兼容,与FM17550/FM17520/RM522
2. 完全替换RC522,接收功耗下降10mA,相⽐新增了⾃动寻卡和定时唤醒,⾃动寻卡功耗为4.5uA,业界最低。
3.⾸创全新寻卡⽅式,读卡模组不再死机。
SMC522
PS/2光电3D鼠标控制芯片SMC522
1.概述
SMC522是一款性能优良的PS/2光电3D鼠标控制芯片,可与PAN101B204/208系列、ADNS-2051系列配对使用构成高性能光电鼠标。
SMC522采用MICRO控制接口,可使鼠标的解析度400CPI/800CPI动态切换并适用于PS/2 2D 3KEY、PS/2 3D 3KEY、PS/2 3D 5KEY等多种工作模式(根据不同的系统及驱动程序自动切换)。
当工作于3D 3KEY模式时,其第4(Forward)、5(Back)两键相当于中间键。
2.主要特点
● 与IBM PS/2 Mouse及Microsoft IntelliMouse完全兼容
● 包括IBM PS/2 Mouse规格内的所有指令、回应、状态、错误处理等,毫无删减
● PS/2 Mouse的同步串列传输时序精准,与各厂牌IBM PC相容型电脑的相容性最高
● 采用MICRO控制接口,可使鼠标的解析度400CPI/800CPI动态切换
● 兼容多种光电传感器
● 兼容PS/2 2D 3KEY、PS/2 3D 3KEY、PS/2 3D 5KEY等多种工作模式
● 仅须外接一个电阻组成RC振荡器,振荡频率8MHz
● 外部的零件已减到最少,有效降低生产装配成本
● 滚轮为除2设计,适合一般的编码器设计,同时也支持光学滚轮
3.管脚排列
4.管脚功能说明
编号 引脚名 方向 功能描述
1 Z1 I 侦测滚轮翻动的光耦或编码器输入
2 PS_CLK I/O 与电脑做同步串行传输的CLK讯号线
3 PS_DATA I/O 与电脑做同步串行传输的DATA讯号线
4 GND - 地
5 R I 鼠标右键的输入
6 M I 鼠标中间键的输入
7 L I 鼠标左键的输入
8 FORWARD I 鼠标第4个键(Forward)的输入 9 BACK I 鼠标第5个键(Back)的输入
10 PD/ICSel I Power_down 同步/IC 选择(上电时,悬空为选择PAN101B204/208,接下拉电阻选择ADNS-2051)
11 SCLK/RESMode
I/O 与PAN101B204/208、ADNS-2051通信的时钟线/解析度选择(工作中,悬空为800CPI,接下拉电阻为400CPI) 12 SDIO I/O 与PAN101B204/208、ADNS-2051通信的数据线 13 VDD -
5V 电源 14 OSCOUT O 振荡输出 15 OSCIN I 振荡输入
16 Z2
I
侦测滚轮翻动的光耦或编码器输入
5.功能详述功能详述
5.1 5.1 配置配置配置
本产品主要采用Micro 控制方式,可以达到800CPI 的高性能。
SMC522可以与多种光电芯片配对使用,并能实现自由动态切换。
可以在使用鼠标过程中设置解析度,也可以在电路上把解析度定死。
SMC522适合作5KEY 鼠标,也能2D 3KEY、3D 3KEY 模式自动切换。
接法可看下表。
功能配置表
5.2 5.2 工程应用说明工程应用说明工程应用说明
应用SMC522芯片的鼠标电路图
芯片的鼠标电路图
(1)本公司开发的鼠标专用控制芯片采用RC阻容振荡电路,电容内置,电阻R1*外接在PIN13和PIN15之间。
电路图中的振荡电阻R1*的参考值为4.7KΩ,C1为10uF/12V的普通电解电容。
由于不同鼠标生产厂商采用的PCB板和器件安排有一定差异,会在不同程度上引入寄生电容,所以实际应该采用的R1*阻值应根据不同厂家的不同设计而决定。
因为本芯片是工作在8MHz的工作频率下,所以R1值的确定方法可以仿照本公司同系列的产品,只要测出PIN14脚的输出频率为2.2MHz(±10%),即为本芯片的最佳工作状态。
如需调整,增大电阻可以降低工作频率,或减小电阻提高工作频率。
我们的Mouse_IC的工作频率的冗余度>15%,所以对于同一个设计,一但确定了R1*的阻值,就可以按此值大批量生产,不必考虑单个产品由于元件参数误差引入的工作频率的变化。
为了让鼠标工作在最佳状态(主要是提高画线的平滑度),请根据实际情况选择最合适的振荡电阻R1*。
(2)如果采用编码器的方案来生产3D鼠标,请一定要选择转动格点数(Detent)是一周脉冲数(pulse/360°)两倍的规格,参数如下:
24 Detents;12 pulses/360°
(3)在设计PCB版时,请务必注意不要把COM端(即公共端)错接到A端,如果COM端接反了,鼠标仍可以用,但是会使鼠标滚轮转动两格,屏幕才卷动一格。
6.电路特性参数
Test Condition
Symbol Parameter
VDD Condition
MIN. TYP. MAX. Unit V DD Operating Voltage 2.7 6.5 Volt
I DD Operating Current 5V F OSC=5MHz 1.2 5 mA
I STB Stand-by Current 5V Oscillator stop 0.1 1.0 uA
I LEAKH Input high level
leakage
5V V IN=VDD 0.1 1 uA
I LEAKL Input low level
leakage
5V V IN=VSS 0.1 1 uA
V IL Input low level
voltage 5V V SS 0.2V DD Volt V IH Input high level
voltage 5V 0.8V DD V DD Volt I OL Output low level
voltage 5V V OL =1.5V 30 47 mA I OH Output high level
voltage
5V
V OH =3.5V
20 29 mA R PL1 Pull-low resistance 1 5V 45K 50K 55K ohm R PL2 Pull-low resistance 2 5V 8K 10K 12K ohm R PH Pull-high resistance
5V
45K
50K
55K
ohm
7.典型应用典型应用
下面例举了几个滚轮采用编码器的光电鼠标电路图,如果滚轮准备采用光对管形式,仅需要把SMC522的第1、16脚改接光偶即可。
电路图中的振荡电阻R1*
的参考值为4.7KΩ(因不同厂家的PCB 分布电容不同,首次使用应通过试
验确定量产电阻值)。
调整方法为:调整R1*
的值直到PIN14脚的输出频率为2.2MHz(±10%),此时芯片工作在最佳状态,此时的电阻值为量产电阻值。
增大电阻可以降低工作频率,减小电阻可以提高工作频率。
电路图中的C1为10uF/12V 的普通电解电容。
封装尺寸 8.封装尺寸。
