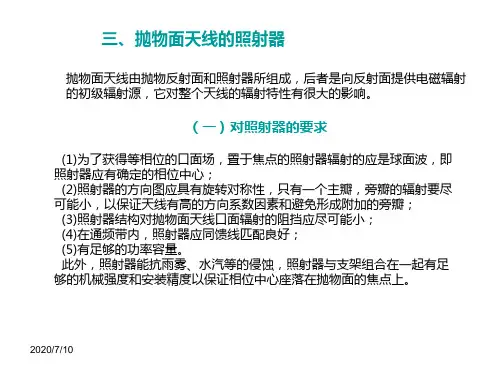

面天线的结构和工作原理一、抛物面天线（一）抛物面天线的结构常用的抛物面天线从结构上看，主要由两部分组成：照射器，由一些弱方向性天线来担当，想短电对称振子天线，喇叭天线。
作用：是把高频电流转换为电磁波并投射到抛物面上。
抛物面，它一般有导电性能较好的铝合金板构成，其厚度为1.5-3（mm），或者用玻璃钢构成主抛物面，然后在其内表面粘贴一层金属网或金属栅栏。
网孔的最大值要求小于λ/8-λ/10，过大将造成对电磁波的漏射现象，影响天线的正常工作性能。
作用：构成天线辐射场方向性的主要部分。
图 1-1 普通抛物面天线的结构图图 1-2 普通抛物面天线的几何关系图（二）工作原理抛物面具有如下重要的几何光学特性：由焦点发出的各光线经抛物面反射，其反射线都平行于z轴；反之，当平行光线沿z轴入射时，则被抛物面反射而聚焦于F点。
其原因是，由焦点发出的各光线经抛物面反射后到达口径面的行程相等（这一结论可利用抛物线的以下性质来证明：从抛物线任一点到焦点的距离等于该点到准线的距离）。
微波的传播特性与光相似，因此，位于焦点F的馈源所辐射的电磁波经抛物面反射后，在抛物面口径上得到同相波阵面，使电磁波沿天线轴向传播。
如果抛物面口径尺寸为无限大，那么抛物面就把球面波变为理想平面波，能量只沿z轴正方向传播，其它方向辐射为零。
但实际上抛物面的口径是有限的，这时天线的辐射是波源发出的电磁波通过口径面的绕射，它类似于透过屏上小孔的绕射，因而得到的是与口径大小及口径场分布有关的窄波波束。
二、卡塞格伦天线（一）卡塞格伦天线的结构卡塞格伦天线是一种双反射面天线，其主反射面是旋转抛物面，副反射面是旋转双曲面。
卡塞格伦天线的结构与普通抛物面天线的差别，不仅在于多了一个副反射面，而且把馈源安装到了主反射面后面上，如图1-3所示。
故有时也把卡塞格伦天线称为后馈天线。
图 1-3 卡塞格伦天线的结构图（二）卡塞格伦天线的工作原理卡塞格伦天线的工作原理是，根据双曲面的性质，由F2发出的电磁波被副面反射，其反射的电磁波方向可以看成是共轭焦点F1发出的射线方向。
抛物面天线的工作原理抛物面天线是一种常见的天线类型，其工作原理基于抛物面的特殊形状。
抛物面天线主要用于电信和无线通信领域，如卫星通信、雷达系统和无线电广播等。
下面将详细介绍抛物面天线的工作原理。
一、抛物面天线的结构抛物面天线由抛物面反射器和馈源组成。
抛物面反射器通常由金属制成，具有抛物面曲率的特殊形状。
馈源则位于抛物面反射器的焦点处。
二、工作原理1. 抛物面反射器的特性抛物面反射器具有特殊的几何形状，其曲率使得从馈源发出的电磁波在反射器上反射后会聚到抛物面的焦点上。
这种聚焦效应使得抛物面天线能够将发射或者接收的信号集中在一个方向上。
2. 馈源的作用馈源是抛物面天线的关键部份，它位于抛物面反射器的焦点处。
馈源通过电流激励产生电磁波，并将电磁波传输到抛物面反射器上。
由于抛物面反射器的特殊形状，馈源发出的电磁波在反射器上反射后会聚到抛物面的焦点上。
这样，抛物面天线就能够将电磁波集中在一个方向上，实现信号的传输或者接收。
3. 抛物面天线的辐射特性抛物面天线的辐射特性与抛物面反射器的形状和馈源的位置有关。
通常情况下，抛物面天线能够实现高增益和较窄的波束宽度。
增益是指天线辐射功率相对于理想点源天线的辐射功率的比值。
波束宽度是指天线辐射功率下降到最大辐射功率的一半时的角度范围。
抛物面天线的高增益和较窄的波束宽度使其能够实现远距离的通信和较强的信号接收。
4. 抛物面天线的极化特性抛物面天线的极化特性取决于馈源的极化方式。
通常情况下，抛物面天线可以实现线极化或者圆极化。
线极化是指电场矢量在一个平面内振荡，可以是水平或者垂直方向。
圆极化是指电场矢量在一个平面内旋转，可以是顺时针或者逆时针方向。
抛物面天线的极化特性对于与其进行通信或者接收的设备的极化要求具有重要意义。
三、应用领域抛物面天线广泛应用于各种通信和雷达系统中。
以下是一些常见的应用领域：1. 卫星通信：抛物面天线被用于卫星通信系统中，用于接收和发送卫星信号。
抛物面天线的工作原理抛物面天线是一种常用的天线类型，广泛应用于无线通信和卫星通信领域。
它的工作原理基于抛物面的几何特性和电磁波的反射原理。
1. 抛物面天线的结构抛物面天线由一个抛物面反射器和一个位于焦点处的辐射源（也称为馈源）组成。
抛物面反射器通常由金属材料制成，呈现出抛物线的形状。
2. 工作原理当抛物面天线接收到入射的电磁波时，这些电磁波会被抛物面反射器反射到焦点处的辐射源上。
辐射源通过电流激励，将电磁波转化为辐射出去的电磁波。
同样地，当抛物面天线用于发送信号时，辐射源会产生电流，将电磁波辐射到空间中。
3. 焦点特性抛物面天线的一个重要特点是，所有从天线发射或者接收的电磁波都会聚焦于焦点处。
这是因为抛物面反射器的几何形状使得入射的平行光线在反射后会汇聚到焦点上。
同样地，从焦点发出的电磁波会被抛物面反射器反射成平行光线。
4. 波束宽度抛物面天线的波束宽度是指天线主瓣的角度范围。
主瓣指的是辐射功率最大的方向。
波束宽度与抛物面反射器的曲率半径和波长有关。
通常情况下，波束宽度越小，天线的定向性越强。
5. 增益抛物面天线的增益是指天线辐射功率相对于理想点源天线的辐射功率的比值。
增益与抛物面反射器的大小和形状有关，通常情况下，增益越高，天线的接收和发送性能越好。
6. 多频段应用抛物面天线可以用于多频段应用。
通过在抛物面反射器上添加子反射器或者使用多个辐射源，可以实现在不同频段下的工作。
7. 抛物面天线的应用抛物面天线广泛应用于卫星通信、雷达系统、微波通信、无线局域网（WLAN）等领域。
由于其高增益和定向性，抛物面天线可以实现远距离通信和传输，并具有较高的信号质量和抗干扰能力。
总结：抛物面天线是一种基于抛物面反射器和辐射源的天线类型。
它的工作原理基于抛物面的几何特性和电磁波的反射原理。
抛物面天线具有聚焦特性、波束宽度、增益和多频段应用的特点。
它被广泛应用于无线通信和卫星通信领域，提供了高质量的通信和传输能力。
抛物面天线的工作原理抛物面天线是一种常见的天线类型，它利用抛物面的几何形状来实现对电磁波的聚焦和辐射。
抛物面天线主要由抛物面反射器和馈源组成。
1. 抛物面反射器：抛物面反射器是抛物面天线的关键组成部分。
它的几何形状是一个旋转抛物面，通常由金属材料制成。
抛物面反射器的作用是将来自馈源的电磁波反射并聚焦到一个点上，这个点就是抛物面的焦点。
抛物面的几何特性决定了反射的电磁波能够形成一个平行光束，从而提高天线的增益和方向性。
2. 馈源：馈源是将电磁波输入到抛物面天线的部分。
常见的馈源有两种类型：点馈源和线馈源。
点馈源位于抛物面的焦点处，将电磁波向反射器输入。
线馈源则位于抛物面的焦点线上，将电磁波沿着焦点线输入到反射器。
馈源的选择取决于具体的应用需求和设计要求。
3. 工作原理：抛物面天线的工作原理可以简单描述为以下几个步骤：- 馈源产生电磁波并输入到抛物面反射器。
- 抛物面反射器将电磁波反射并聚焦到焦点处。
- 聚焦后的电磁波形成一个平行光束，从焦点处辐射出去。
- 辐射出去的电磁波在空间中传播，实现与其他设备的通信或信号接收。
4. 特点和应用：抛物面天线具有以下特点：- 高增益：由于抛物面反射器的几何形状，抛物面天线能够将电磁波聚焦到一个点上，从而提高天线的增益。
增益是衡量天线辐射能力的重要指标，高增益天线可以实现更远距离的通信或接收弱信号。
- 方向性：抛物面天线具有较强的方向性，能够将辐射能量集中在特定方向上。
这种方向性使得抛物面天线在无线通信、雷达系统等领域得到广泛应用。
- 宽频带：抛物面天线具有较宽的频带特性，能够适应不同频率范围内的信号传输需求。
抛物面天线在通信、雷达、卫星通信、无线电天文学等领域有着广泛的应用。
通过合理设计抛物面反射器和选择适当的馈源，可以实现对电磁波的高效聚焦和辐射，提高通信质量和接收灵敏度。
同时，抛物面天线的方向性和增益特性也使得它成为无线网络覆盖和信号传输的重要组成部分。
