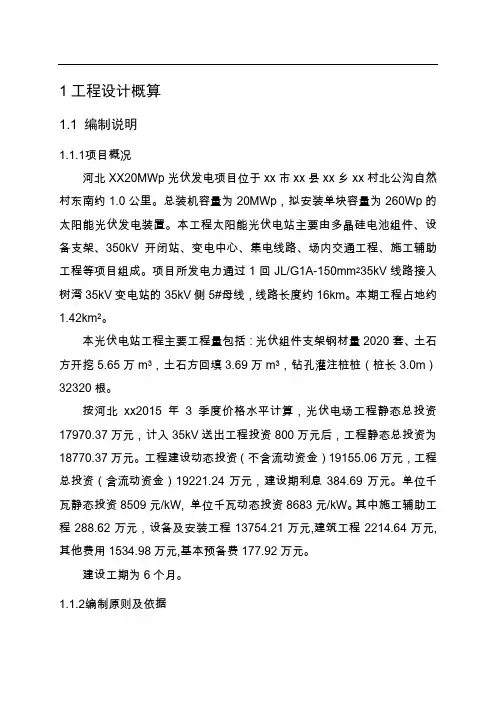

1工程设计概算1.1 编制说明1.1.1项目概况河北XX20MWp光伏发电项目位于xx市xx县xx乡xx村北公沟自然村东南约1.0公里。

总装机容量为20MWp，拟安装单块容量为260Wp的太阳能光伏发电装置。

本工程太阳能光伏电站主要由多晶硅电池组件、设备支架、350kV开闭站、变电中心、集电线路、场内交通工程、施工辅助工程等项目组成。

项目所发电力通过1回JL/G1A-150mm235kV线路接入树湾35kV变电站的35kV侧5#母线，线路长度约16km。

本期工程占地约1.42km2。

本光伏电站工程主要工程量包括：光伏组件支架钢材量2020套、土石方开挖5.65万m3，土石方回填3.69万m3，钻孔灌注桩桩（桩长3.0m）32320根。

按河北xx2015年3季度价格水平计算，光伏电场工程静态总投资17970.37万元，计入35kV送出工程投资800万元后，工程静态总投资为18770.37万元。

工程建设动态投资（不含流动资金）19155.06万元，工程总投资（含流动资金）19221.24万元，建设期利息384.69万元。

单位千瓦静态投资8509元/kW, 单位千瓦动态投资8683元/kW。

其中施工辅助工程288.62万元，设备及安装工程13754.21万元,建筑工程2214.64万元,其他费用1534.98万元,基本预备费177.92万元。

建设工期为6个月。

1.1.2编制原则及依据（1）《光伏电站建设技术规定及可再生能源信息提交技术要求》；（2）《光伏发电工程可行性研究报告编制办法》（GD003-2011）；（3）《陆上风电场工程工程设计概算编制规定及费用标准》（NB/T31011-2011）。

（4）《陆上风电场工程概算定额》（NB/T31010-2011）。

（5）《风电场勘察设计收费标准》（NB/T31007-2011）。

（6）工程设计文件、图纸、设计工程量和施工组织设计。

（7）河北xx2015年第三季度市场信息价。
