Tri-Sen SystemsOPC Server配置指南用于TriStation1131仿真器与TRI-VIEW 通讯Rev1.0Tri-Sen Systems Corp.Beijing, China04 2011APPROVALWritten by Xiaofei Date 2011-4-29Reviewed by Duanwei Date 2011-5-5Approved by Welkin Date 2011-5-13REVISION HISTORYRev Date Change Approval 1.0 2011-5-5 Initial Release Welkin目录1.说明 (5)2.OPC UA Server配置步骤 (5)1.说明在没有Triconex控制器的情况下，TriStation1131仿真也可以通过OPC UA Server与TRI-VIEW进行通讯，本手册给出了OPC UA Server的详细配置步骤。
2.OPC UA Server配置步骤1、打开ICONICS OPC UA Server by Kepware。
2、点击“ Click to add a channel”建立新的通道。
2.1、输入通道名，点击下一步。
2.2、Device driver选择DDE Client Driver，点击下一步。
3、建立完通道以后，点击“Click to add a device”建立一个设备。
4、建立完设备后，点“Click to add a static tag”建立变量。
5、Name一般填写程序中变量的Tagname，便于显示时方便查看每一个变量的情况。
Address处输入tr1emcodeemulator|command!xxxx，前面的“tr1emcodeemulator”即1131仿真时自行开启的TR1EMCodeEmulator对话框的名称，后面的“xxxx”表示1131中变量的位号，点确定，则变量添加到OPC Server 中。

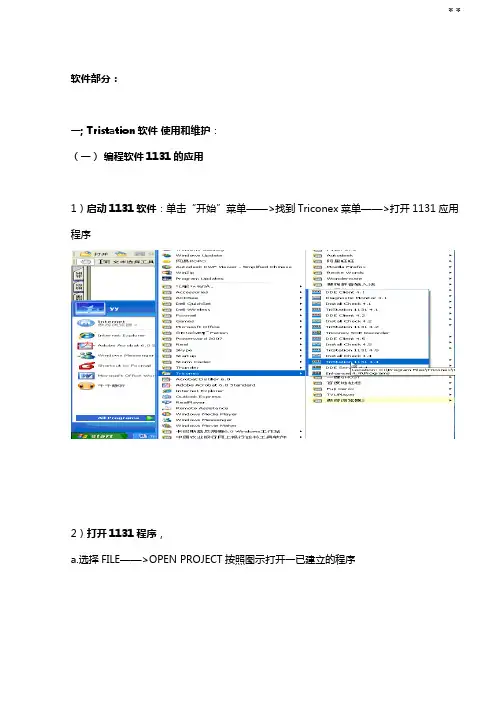

软件部分：一; Tristation软件使用和维护：（一）编程软件1131的应用1）启动1131软件：单击“开始”菜单——>找到Triconex菜单——>打开1131应用程序2）打开1131程序，a.选择FILE——>OPEN PROJECT按照图示打开一已建立的程序b.找到PROJECT文件存放目录，选择“打开”c.输入登录名view，密码；单击LOG ON打开1131程序对用户管理的一般规定：不同的登录名对应一定的用户权限3）将应用程序连接到Tricon控制器上单击选择左下角Controller.点击OK。
a)，图中A处，单击图示箭头处选择Controller Panelb), 图中B处，单击图示箭头处，将控制程序连接到TRICON控制器上不能正确连接的原因：如果所打开的应用程序和控制器当前运行的版本不匹配，将不能正确连接，会有下面的窗口提示；此时的程序不能监控。
另外：如果计算机的IP地址与控制器结点IP地址不一致则不能连接。
如果程序中设置的节点地址与控制器的节点不一致将不能连接。
c), 图中C处,选中要打开的程序，如下面图示箭头所指出d)，图中D处,单击图示箭头所指处，打开一个程序注意：要打开的程序不可以处于编辑状态，否则会有如下图示；解决办法是：在编辑状态下关闭处于编辑状态的程序另外：如果计算机的IP地址与控制器结点IP地址不一致则不能连接。
如果程序中设置的节点地址与控制器的节点不一致将不能连接。
c), 图中C处,选中要打开的程序，如下面图示箭头所指出d)，图中D处,单击图示箭头所指处，打开一个程序注意：要打开的程序不可以处于编辑状态，否则会有如下图示；解决办法是：在编辑状态下关闭处于编辑状态的程序4)，单击图示箭头处打开已选定的要打开的程序连接到控制器的程序如下图示2.1 在线运行时信号的应急处理：康吉森公司强烈建议执行此操作时严格按照相关的安全仪表系统管理规范；1），正常生产时有特殊情况发生需要强制操作，如现场一次仪表需处理，应履行相关手续，填写联锁摘除申请单，对此次操作进行相关记录；2），具有相关资质的工程师进入工程师站，用具有相关级别权限的登录名打开1131程序3），分析此信号产生的相关联锁都用在那些逻辑中，可使用“全部搜索功能”找出程序中所有使用该变量的逻辑一一检查核实！4），为方便处理完故障后恢复此信号的联锁功能，建议对AI信号强制实型的变量，这样可以在解除强制信号前看到现场进入系统的实际值；对PID调节器的最终输出不允许强制！2），输入想得到数值（输入模拟信号为整形数，布尔量为1或0），再单击Confirm;注意：信号强制后该信号的值及内存地址为红色，如下图示！！！2.2 解除强制信号：1），双击被强制的信号，在出现的小窗口上选择Enable,再点击OK如下图3.部分下装（Download Changes）：康吉森建议“部分下装”前将相关程序备份，做好程序版本记录（见附件）下面为执行部分下装的步骤1），修改完程序后先进行小编译，单击下图示鼠标箭头处2），下图为编译通过后显示结果3），单击下图“Download Change”按钮进行部分下装4）出现下图提示“Are you sure you want to download configuration changes”,选择“YES”5),出现“进行下装前备份程序”提示，选择”YES”下面为“部分下装”进行中部分下装完成后画面显示如下：4. 1131程序中强制信号的检查：当1131程序连接到控制器上时，可在线检查强制信号列表，如下图示：Command ——>List Disable Points 将出现所有被强制的信号；5. 暂停功能的严禁使用：1131的暂停功能严禁在装置正常生产的时候使用，否则会带来严重的后果6. HALT的严禁使用：1），在1131程序在线连接到控制器上时严禁使用HALT，否则会造成控制器停止工作所有输出为0，具体位置如下图鼠标箭头所指2），如果误动作点击了HALT键将会弹出如下图示的提示小窗口此时如果点击了YES，控制器将会停止工作，给生产带来不可估量的损失！！！（二）. SOE（Sequence Of Event Record）应用1 如何运行SOE软件1），SOE文件的版本要和当前运行的1131版本向匹配，否则不能连接。
